Rendszertervezés FPGA eszközökkel
|
|
- Irén Csonka
- 8 évvel ezelőtt
- Látták:
Átírás

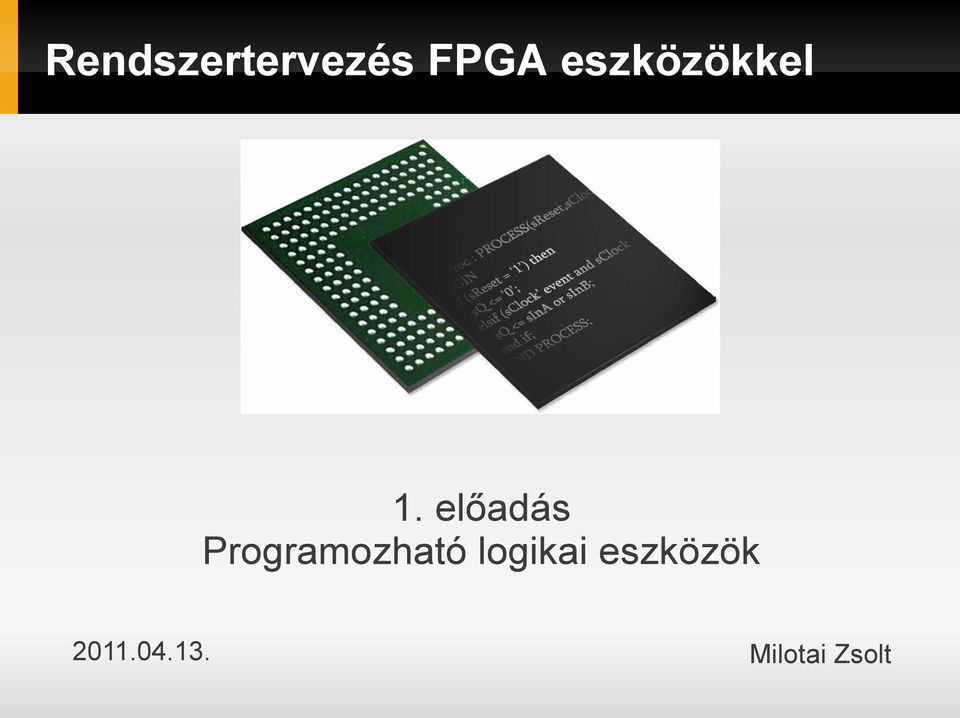

1 Rendszertervezés FPGA eszközökkel 1. előadás Programozható logikai eszközök Milotai Zsolt
2 Tartalom Bevezetés: alkalmazási lehetőségek Nem programozható és programozható eszközök összehasonlítása Programozható eszközök kronológiája FPGA-k felépítése, működése (ennek illusztrációja Xilinx Virtex-II architektúrán) Néhány FPGA család bemutatása Kitekintés hibrid és újgenerációs eszközökre 2

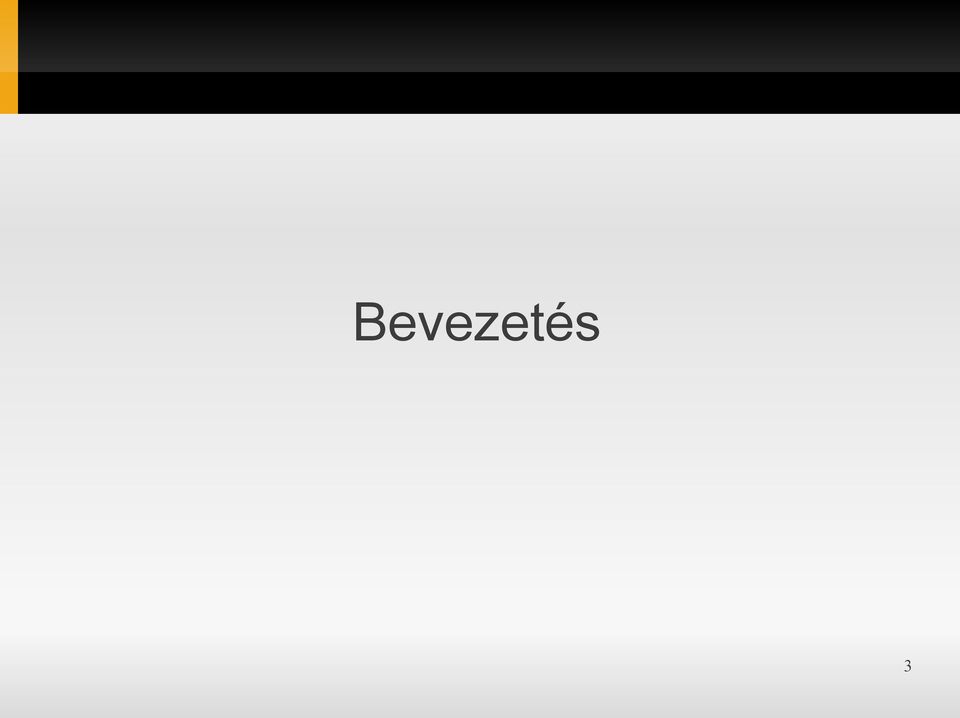

3 Bevezetés 3
4 Mikor tervezünk egyedi hardvert? Nagy számításigényű és / vagy speciális, időkritikus feladatot kell megoldanunk Az integráltságot szeretnénk növelni Manapság gyakori elvárások 4
5 Alkalmazás 5
6 Alkalmazási példa: autóipar 6

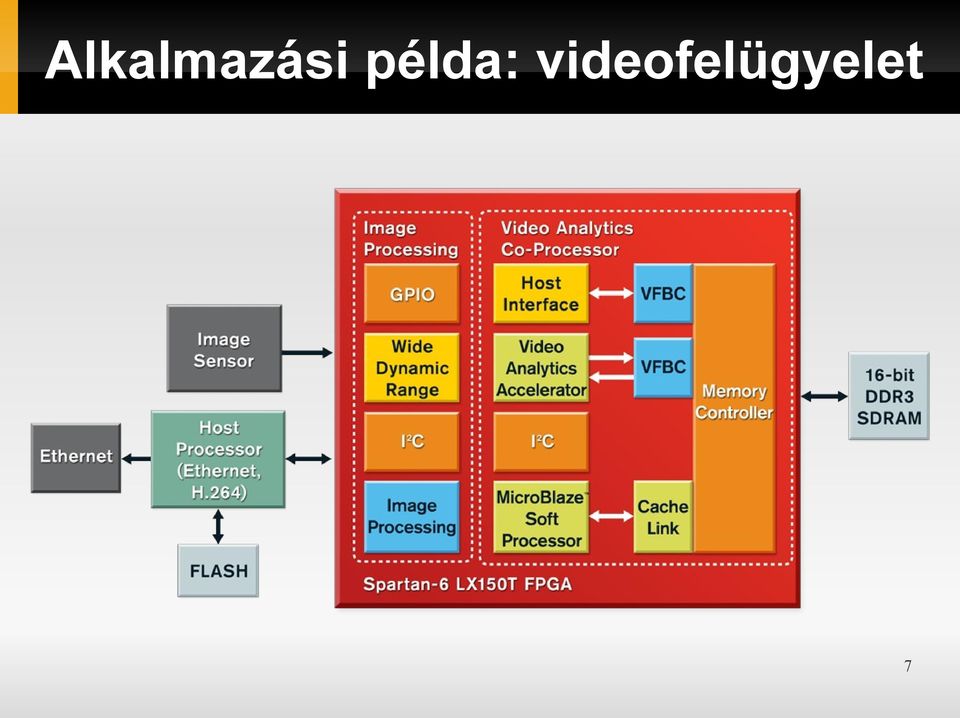

7 Alkalmazási példa: videofelügyelet 7

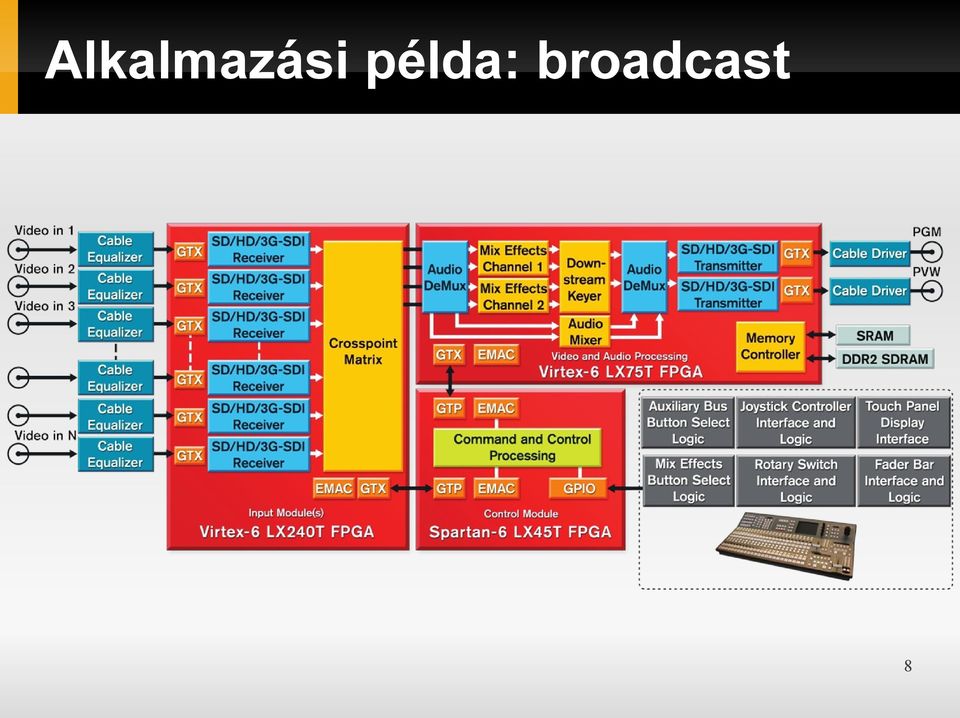

8 Alkalmazási példa: broadcast 8
9 Alkalmazási példa: LHC ALICE 540 párhuzamos detektor 2,7 Tb/s 120 db Xilinx Virtex-4 FX FPGA 9
10 Alkalmazási példa: űrkutatás Virtex-5VQ Rad-Hard eszközök 10

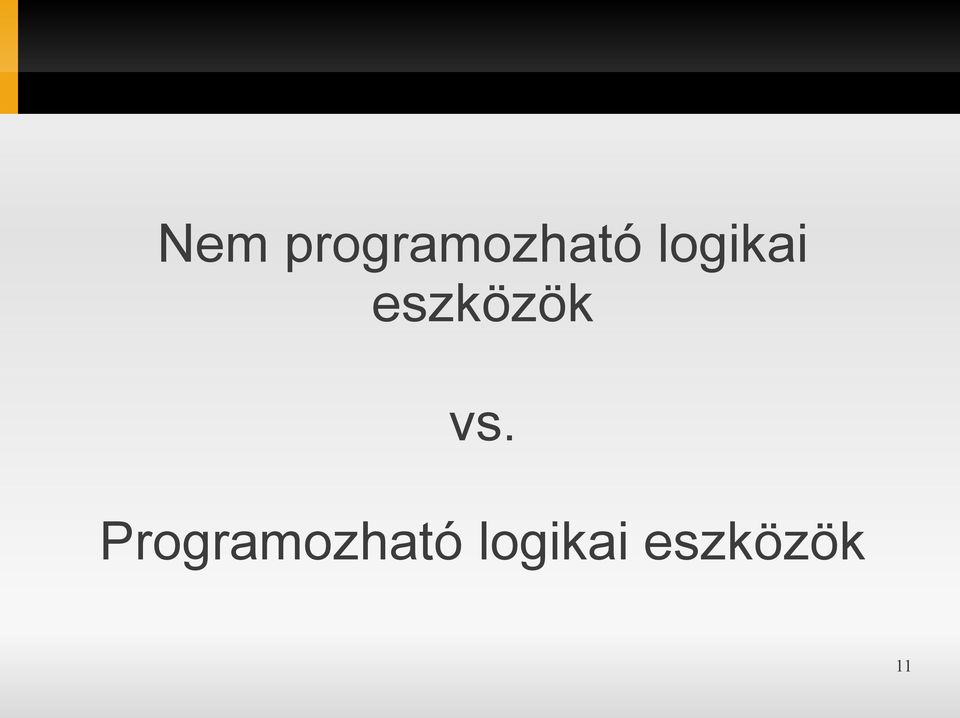

11 Nem programozható logikai eszközök vs. Programozható logikai eszközök 11
12 ASIC ASIC: Application-Specific Integrated Circuit Előnye: Nincsenek programozható összeköttetések Magas belső órajel Gyorsabb működés Nincs kihasználatlan terület Kisebb méret 12

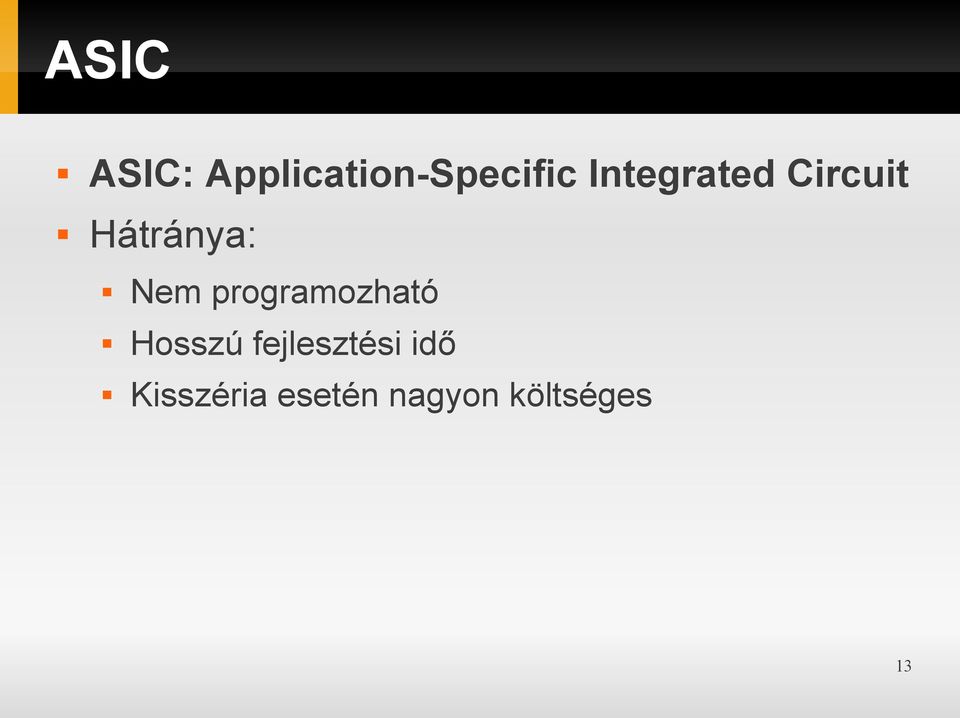

13 ASIC ASIC: Application-Specific Integrated Circuit Hátránya: Nem programozható Hosszú fejlesztési idő Kisszéria esetén nagyon költséges 13
14 ASIC Design 14

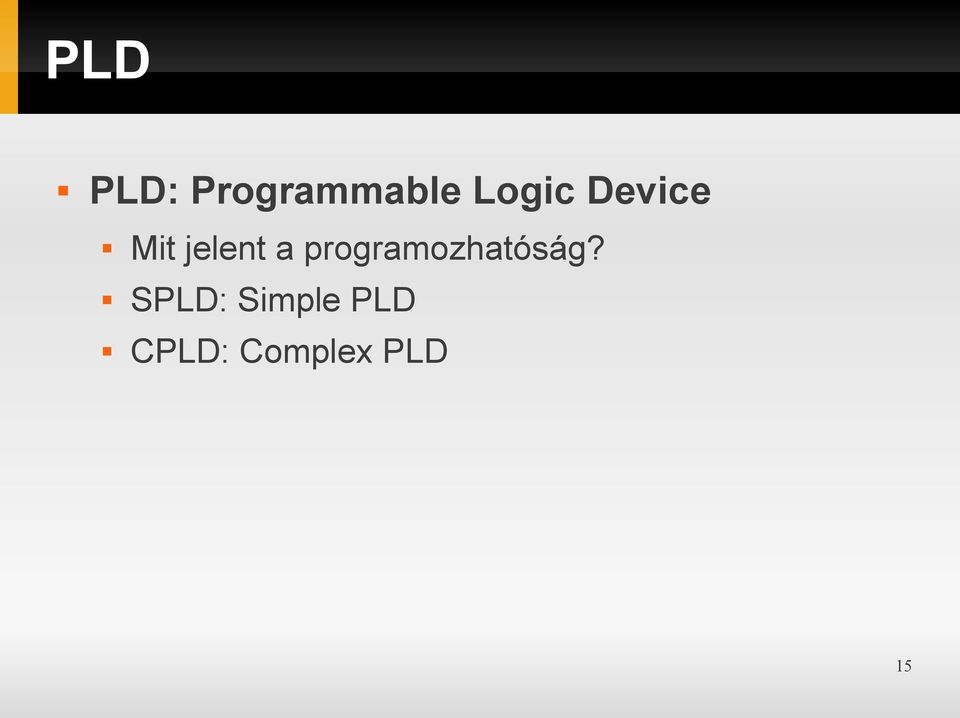

15 PLD PLD: Programmable Logic Device Mit jelent a programozhatóság? SPLD: Simple PLD CPLD: Complex PLD 15
16 Programozható logikai eszközök kronológiája 16

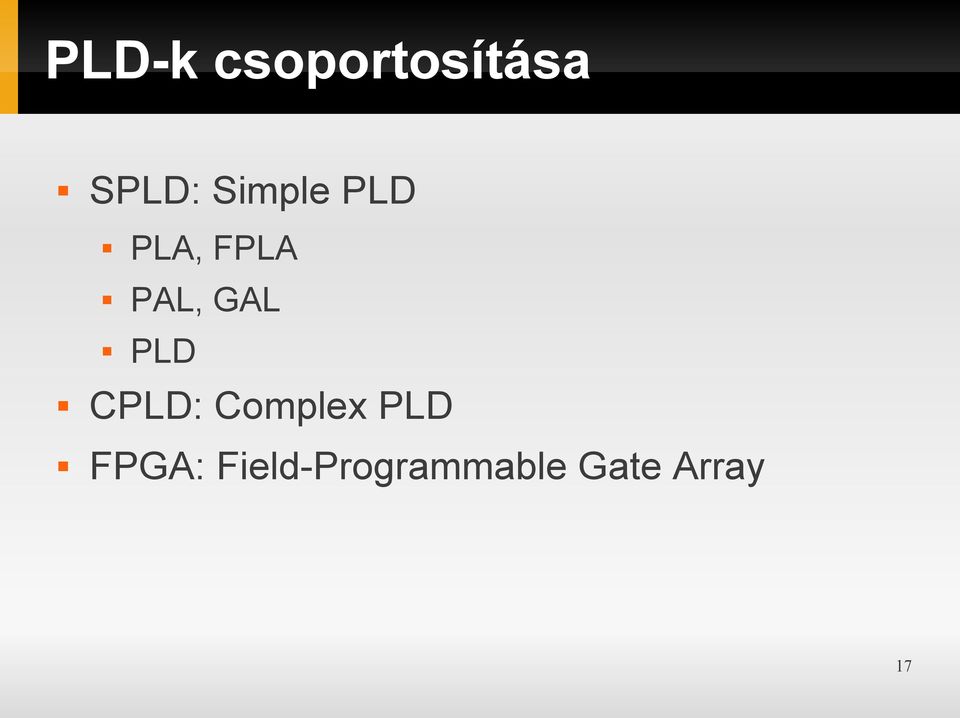

17 PLD-k csoportosítása SPLD: Simple PLD PLA, FPLA PAL, GAL PLD CPLD: Complex PLD FPGA: Field-Programmable Gate Array 17

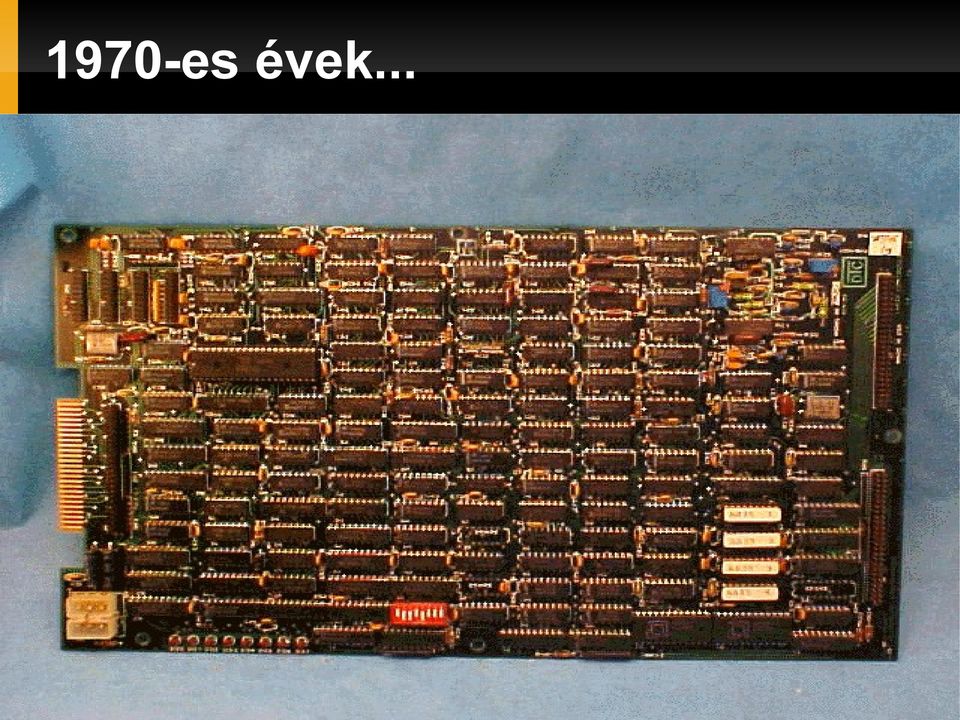

18 1970-es évek... 18
19 SPLD: PLA, FPLA PLA: Programmable Logic Array FPLA: Field Programmable Logic Array Ron Cline, SigneticsTM, 1975 ÉS-VAGY kapuhálózat 19

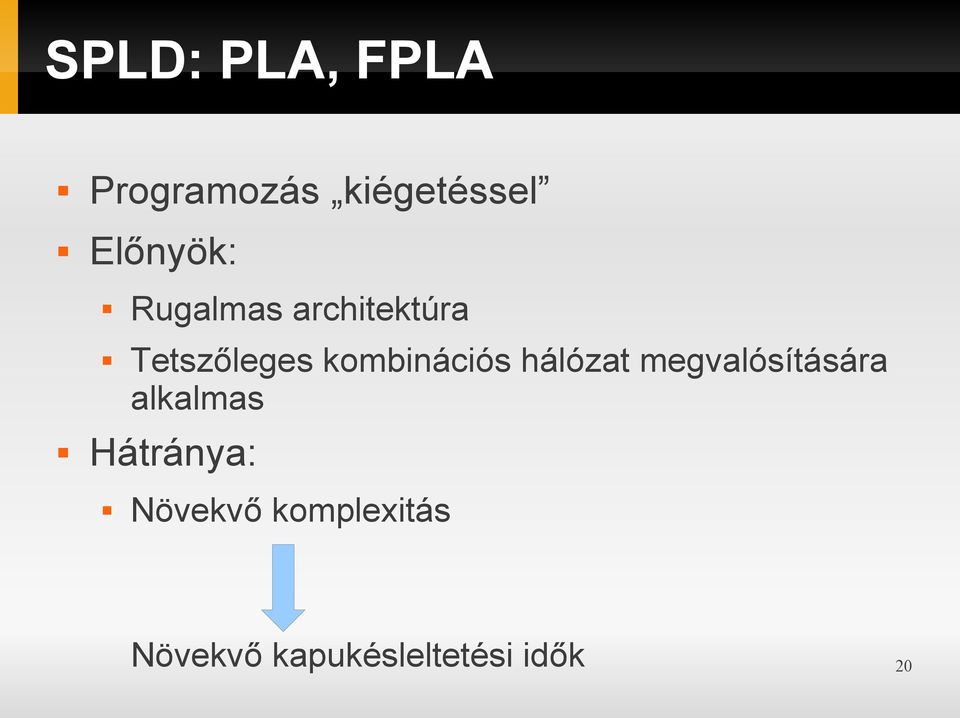

20 SPLD: PLA, FPLA Programozás kiégetéssel Előnyök: Rugalmas architektúra Tetszőleges kombinációs hálózat megvalósítására alkalmas Hátránya: Növekvő komplexitás Növekvő kapukésleltetési idők 20
21 SPLD: PAL PAL: Programmable Array Logic MMI, 1978 Előnye: Gyorsabb működés Hátránya: Kevésbé rugalmas 21
22 SPLD: GAL GAL: Generic Array Logic Lattice Semiconductor, 1985 Elektromosan törölhető és újraprogramozható 22
23 SPLD: PLD A CPLD előfutára Felépítése: PAL struktúra Minden VAGY kapu kimenetén dedikált flip-flop Kombinációs és szekvenciális hálózat is megvalósíthatóvá vált 23
24 CPLD: általános makrocella Alapkoncepció: több PLD blokk egy chipen Makrocella: PLD blokk 24
25 CPLD architektúra 25
26 CPLD példa: Xilinx CoolRunner-II Architektúra 26
27 CPLD példa: Xilinx CoolRunner-II Makrocella 27
28 FPGA Ross Freeman, Xilinx, 1985 Ross Freeman Bernie Vonderschmitt 28
29 FPGA: általános logikai cella LUT: Look-Up Table 29
30 FPGA architektúra 30
31 Néhány nagyobb gyártó FPGA családjai (Altera, Lattice, Xilinx) 31
32 Altera FPGA családok Cyclone Arria Low-cost megoldás Mid-range, SerDes célra Stratix High-end FPGA-k 32
33 Lattice FPGA családok LatticeXP LatticeSC Low-cost, Flash-alapú FPGA-k Mid-range, SerDes célra LatticeECP High-end FPGA-k 33
34 Xilinx FPGA családok Spartan (low-cost megoldások) Spartan-3 Spartan-3E Spartan-3A Spartan-3AN Flash-alapú Spartan-3A DSP Spartan-6 6-bites LUT 34
35 Xilinx FPGA családok Virtex (high-end) Virtex Virtex-E Virtex-E EM (Extended Memory) Virtex-II Virtex-II Pro Újdonság: hard CPU + SerDes Virtex-4 Virtex-5 35
36 Xilinx FPGA családok Virtex (high-end) Virtex-4-5Q Defense grade Virtex-4-5QV Space grade, radiation-tolerant 6-bites LUT Virtex-6 36
37 Xilinx Series-7 Artix-7 Kintex-7 Virtex-7 37
38 Xilinx Series-7 38
39 FPGA-k felépítésének részletesebb bemutatása Xilinx Virtex-II FPGA architektúrán 39
40 Xilinx terminológia Logic cell Slice LUT + flip-flop Logic cell + extra logika CLB: Configurable Logic Block meghatározott számú Slice-ból épül fel IOB: I/O Block DCM: Digital Clock Manager 40

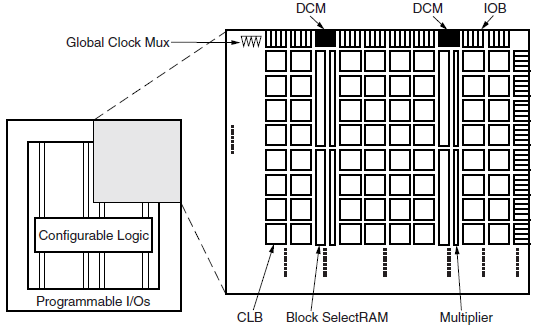

41 Virtex-II architektúra 41
42 CLB: Configurable Logic Block 1 CLB-ben 4 Slice Local routing: a CLBben lévő slice-ok és a szomszédos CLB-k között 2 carry-továbbító lánc 42

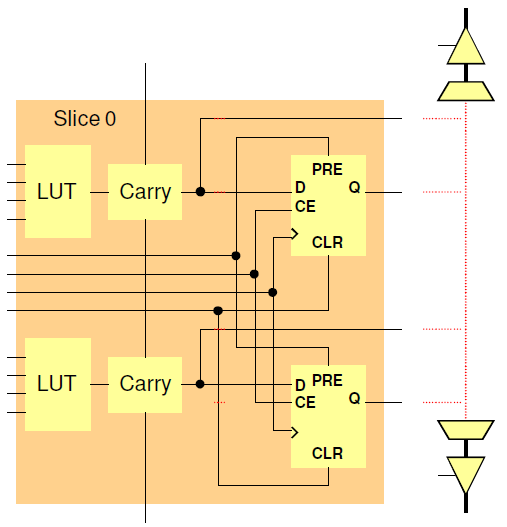

43 Egyszerűsített Slice felépítés 2 LUT 2 carry-továbbító lánc 4 kimenet: 2 kombinációs 2 regiszter 43
44 Function Generator 4-bites Function Generator konfigurációi: LUT4: 4-bites LUT RAM16: 16-bites distributed RAM SRL16: 16-bites shift-regiszter 44
45 Virtex-II Slice 45
46 Virtex-II Slice (Top) 46
47 MAC a MULT_AND kapuval Multiply & Accumulate művelet 1 Slice-on belül 47
48 Globális órajel 16 globális órajel multiplexer Meghajthatja: bemeneti láb, DCM vagy local routing 48

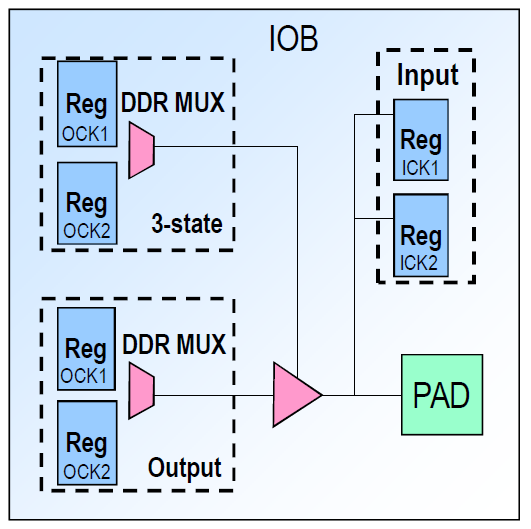

49 IOB: I/O Block Különböző singleended logikai standardok (pl. LVTTL, LVCMOS) Differenciális jelátviteli standardok, mint pl. LVDS DCI (Digital Controlled Impedance) 49
50 Későbbi architektúrák újdonságai Virtex család: Virtex-II Pro Virtex-4 Virtex-5 Virtex-6 Virtex-7 Spartan család: Spartan-3 Spartan-6 50
51 Virtex-II Pro architektúra 51
52 Virtex-4 architektúra 52
53 Virtex-5 architektúra 53
54 Series-6 FPGA architektúrák 54
55 Series-6 FPGA architektúrák Továbbfejlesztett CLB-k 6bites LUT-okkal Fogyasztás jelentős csökkentése Rendszer monitorozás (hőmérséklet és feszültségek) Fejlettebb DSP slice-ok 55
56 Series-7 FPGA architektúrák 56
57 Spartan-3 család Költségkímélő megoldás Alapja a Virtex-II architektúra 57
58 Spartan-3E: CLB felépítés 58
59 Spartan-3E: Slice felépítés 59
60 Spartan-3E: Slice részlet (top) 60
61 Kitekintés 61
62 Hibrid eszközök FPSLIC: Field Programmable System Level Integrated Circuits Gyártó: Atmel AVR + FPGA egy chipben PSoC: Programmable System-on-Chip Gyártó: Cypress Semiconductor M8C kontroller + konfigurálható digitális és analóg blokkok 62
63 Újgenerációs eszközök FPOA: Field-Programmable Object Array Gyártó: MathStarTM Objektumok programozható összeköttetésekkel ALU Multiply Accumulator Register file Stb. Morpheus projekt Embedded FPGA + ARM926EJ-S + PACT XPP + DREAM 63
64 EPP (Extensible Processing Platform) Xilinx ZYNQTM (2011. március) Egy chipen: Dual ARM CortexTM-A9 MPCore 800 MHz) Xilinx Series-7 programozható logika Hard perifériák 64
65 EPP (Extensible Processing Platform) 65
66 Érdekesség FPAA: Field-Programmable Analog Array Konfigurálható analóg blokkokat (CAB) tartalmaz programozható összeköttetésekkel Az FPGA analóg társa 66
67 Befejezésül... Szakirodalom Állás / gyakornoki program 67
68 Xcell Journal 68
69 Dini Group 69
70 Dini Group La Jolla, California Tehetséges gyakornokokat is keresnek Mike Dini 70
71 Köszönöm a figyelmet! 71
