Feladat. Tervezés és implementálás

Átírás

1 Tartalomjegyzék FELADAT...2 Elvárások...2 TERVEZÉS ÉS IMPLEMENTÁLÁS...2 Megjelenési terv...2 Grafikus felület készítése...3 Modulszerkezet...3 Osztály diagram...3 MillMain form...4 Vezérlő k elrendezése...4 Vezérl ő elemek és kezdeti beállításaik...4 Állapot diagram...5 Állapotok...6 A MillMain konstruktora - init()...7 A MillMain close() eseményének felüldefiniálása...7 A main program kódja...7 MillMain form esemény-kezelő i...8 A nextbutton nyomógomb esemény-kezelése...8 Az ansgroup rádiógomb-csoport esemény-kezelése...8 Az endbutton nyomógomb esemény-kezelése...9 QuestionIterator osztály...10 questioniterator.h...10 questioniterator.cpp...11 A milmmain.ui.h implementációs fájl kódja...11 Az alkalmazás projekt-leíró fájlja: mill.pro...14 A milmmain.ui interface fájl kódja...15

2 Feladat Készítsünk egy olyan alkalmazást, amely szimulálja a Legyen ön is milliomos! játékot! Az els ő kérdés helyes megválaszolása esetén Ft, az ötödiknél Ft, a tizedik helyes válasz után pedig Ft a játékos nyereménye. A milliomos-jelöltek egymás után válaszolnak a kérdésekre, de arra is lehetőség van, hogy valaki a körben passzoljon, azaz lemondjon a válaszadás lehetőségéről. Ebben az esetben, az addigi nyereménye megmarad, és a következ ő játékos kerül sorra. A kérdések nehézségi szintje egyre emelkedik, de ezzel arányban a nyereményösszeg is, a következőképpen: (garantált) (garantált) (garantált) A nyeremények bruttó összegben értendők. Elvárások A dialógus ablak elemeinek helyes beállításával biztosítsa a játékszabályok betartását. A Következ ő gombra csak helyes válasz után lehessen kattintani. Az alkalmazás automatikusan számolja ki a nyereményt, figyelembe véve, hogy a játékos passzolt, hibázott, vagy helyesen válaszolt. A kérdés megválaszolása után jelenjen meg egy kis magyarázat. ( Vágó szimulátor ). Helyes válasz után mindenképpen kell kérni egy új kérdést. (ha van). Egy-egy kérdés feltétele után a játékosnak vagy válaszolni, vagy kilépni szabad. Kilépéskor ne záródjon be azonnal az alkalmazás, a játékosnak legyen módja tetszőleges ideig nézegetni az eredményt. Tervezés és implementálás Megjelenési terv A feladatot egy ablakos alkalmazással oldjuk meg.

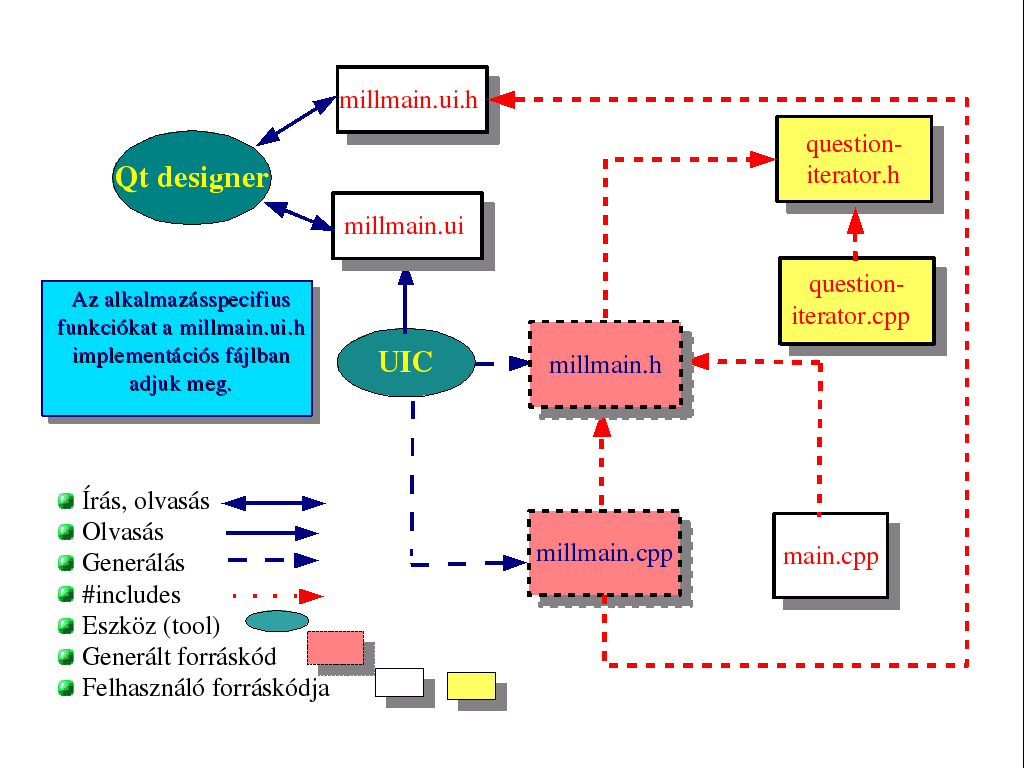

3 Grafikus felület készítése Készítünk egy, a Qt osztályainak kezelésére alkalmas projektet. A projekt készítését a Qt Designerrel és a qmake eszköz használatával oldjuk meg. A feladat megoldásánál az alkalmazásspecifikus feladatokat az un. ui.h -s technika alkalmazásával valósítjuk meg. (A másik technika a származtatásos technika lenne.) Modulszerkezet Osztály diagram

4 MillMain form Vezérlők elrendezése Vezérl ő elemek és kezdeti beállításaik Név Funkció Típus Felirat Egyéb nextbutton tovább lépés QPushButton Következ ő endbutton kilépés QPushButton home.png moneyvalue nyeremény QLCDNumber 0 numdigits:9 questionlabel kérdés QTextEdit ans1 1. válasz QRadioButton 1 Els ő válasz ans2 2. válasz QRadioButton Második válasz ans3 3. válasz QRadioButton Harmadik válasz ans4 4. válasz QRadioButton Negyedik válasz ansgroup rádiógomb csoport QButtonGroup Kattintson a megfelel ő válaszra MillMainBaseLayout elrendezés QVBoxLayout Layoutxx elrendezés QHBoxLayout Layoutxx elrendezés QVBoxLayout ansgrouplayout elrendezés QGridLayout Layoutxx elrendezés QGridLayout 1 Figyelni kell, hogy az ans1, ans2, ans3, ans4 indexei az ansgroup-ban rendre 0,1,2,3 legyenek.

5 Állapot diagram Név Röv Kiváltó Feltétel vezérlő Jól Válaszol JVAL ansgroup in: ansgroup out: explanation out: moneyvalue Rosszul válaszol RVAL ansgroup in: ansgroup out: explanation out: moneyvalue Passzol PASSZ endbutton in: endbutton out: explanation out: moneyvalue Bezárás ZÁR x in: Close File/Close (Alt+F4) Következ ő kérdés bekérése KÖV nextbutton in: nextbutton out: explanation out: moneyvalue Elfogyott VEG endbutton in: endbutton out: explanation out: moneyvalue

6 Állapotok 1. név: megj: leírás: invariáns: 2. név: megj: leírás: invariáns: 4. név: megj: leírás: invariáns: Válaszoló állapot Válaszolás előtti állapot Az ansgroup és az endbutton aktív. Az ansgroup közül egyik sincs bejelölve. Az összes többi vezérl ő inaktív. Csak egyszer lehet rákattintani az ansgroup-ra, utána azonnal inaktív lesz. (A válaszadó nem gondolhatja meg magát.) Tovább mehet állapot A következ ő kérdés bekérése előtti állapot A játékos megtekintheti az előő z kérdésre adott magyarázatot és a nyeremény eddigi állását. Mindenképpen meg kell néznie a következ ő kérdést, ezért csak a nextbutton aktív, az összes többi vezérl ő inaktív. Bezár állapot A játék befejezése utáni, az alkalmazásból való kilépés előtti állapot. A játékos akkor kerül ebbe az állapotba, amikor passzolás, rossz válasz vagy az összes kérdés megválaszolása után megtekintette (és tudomásul vette) a nyeremény összeget, kielemezték a magyarázatot, s már csak az maradt hátra, hogy jelezze, kiléphetünk az alkalmazásból. Ebben az állapotban csak a bezárás tevékenységet lehet valamelyik erre alkalmas vezérlővel (x, File/Close; Alt+F4) kiválasztani.

7 A MillMain konstruktora - init() void MillMain::init() QString filename = QFileDialog::getOpenFileName(QString::null, tr(qstring::fromutf8("questions (*.txt)")), this, tr(qstring::fromutf8("file Open")), tr(qstring::fromutf8( "Milliomos1: Kérdés fájl kiválasztása"))); if (!filename.isempty()) _qi = new QuestionIterator(filename); _qi->first(); displayquestion(); else questionlabel->settext("nincs kérdés!"); for (int i=0; i<4; i++) ((QRadioButton*)ansGroup->find(i))->setText(""); ((QRadioButton*)ansGroup->find(i))->setChecked(false); moneyvalue->display(_qi->current().value); text->settext(""); nextbutton->setenabled(false); ansgroup->setenabled(false); endbutton->setenabled(false); qdebug("set can close false"); canclose =false; A MillMain close() eseményének felüldefiniálása void MillMain::closeEvent( QCloseEvent *event ) if(canclose) emit close(); A main program kódja #include <qapplication.h> #include "millmain.h" int main( int argc, char ** argv ) QApplication a( argc, argv ); MillMain *main = new MillMain(); QObject::connect(main,SIGNAL(close()),&a,SLOT(quit())); a.setmainwidget(main); main->show(); return a.exec();

8 MillMain form esemény-kezelői A nextbutton nyomógomb esemény-kezelése Kiváltó vezérl ő és esemény: nextbutton, Click Bemen ő adatok: Kimen ő adatok: Rövid leírás: Elkéri a QuestionIterator következ ő elemét és egy megjeleníti azt. A kérdés megjelenítéséért felelős displayquestion() privát függvény feladatai. ha van még kérdés az aktuális kérdés adatainak megjelenítése a megfelel ő widgetekben a nextbutton letiltása az ansgroup rádiógomb-csoport engedélyezése az endbutton nyomógomb engedélyezése ha nincs több kérdés a nextbutton letiltása az ansgroup rádiógomb-csoport engedélyezése a vége üzenet kiírása void MillMain::nextQuestion() _qi->next(); displayquestion(); void MillMain::displayQuestion() if (!_qi->end()) questionlabel->settext(_qi->current().question); for (int i=0; i<4; i++) ((QRadioButton*)ansGroup->find(i))->setText(_qi->current().answers[i]); ((QRadioButton*)ansGroup->find(i))->setChecked(false); moneyvalue->display(_qi->current().value); text->settext(""); nextbutton->setenabled(false); ansgroup->setenabled(true); endbutton->setenabled(true); else nextbutton->setenabled(false); moneyvalue->setsegmentstyle(qlcdnumber::filled); text->settext("\n GAME OVER \n"); Az ansgroup rádiógomb-csoport esemény-kezelése Kiváltó vezérl ő és esemény: Kattintás a gomb csoportra Bemen ő adatok: Kimen ő adatok: Rövid leírás: A válasz megjelenítése után a játékos eldöntheti, hogy válaszol a kérdésre, vagy passzol. Ha válaszol, akkor csak egyszer kattinthat a gomb csoportra. A válasz alapján eldöntend ő, mely vezérlők lsznek aktívak. ill. inaktívak. A válasz ellenőrzése

9 az aktuális kérdéshez tartozó magyarázat (explanation) megjelenítése az ansgroup rádiógomb-csoport letiltása az endbutton nyomógomb letiltása jó válasz esetén: a nextbutton gomb engedélyezése rossz válasz esetén: a nyeremény (moneyvalue) megjelenítése a vége üzenet kiírása void MillMain::checkAnswer( int sel ) text->settext(_qi->current().explanation); ansgroup->setenabled(false); endbutton->setenabled(false); if (sel ==_qi->current().good) nextbutton->setenabled(true); else moneyvalue->display(_qi->fallbackvalue()); moneyvalue->setsegmentstyle(qlcdnumber::filled); text->append("\n GAME OVER\n"); Az endbutton nyomógomb esemény-kezelése Kiváltó vezérl ő és esemény: Kattintás az endbutton-ra Bemen ő adatok: Kimen ő adatok: Rövid leírás: Ezt a slotot akkor hajtjuk végre, ha elfogyott a kérdés, a játékos rosszul válaszol, vagy passzolt. Az három esetnek megfelelően kiszámoljuk és megkjelenítjük az eredményt. A close kivételével minden vezérlőt inaktívra állítunk. a nyeremény kiszámítása, megjelenítése a nextbutton gomb letiltása az ansgroup rádiógomb-csoport letiltása az endbutton nyomógomb letiltása az aktuális kérdéshez tartozó magyarázat megjelenítése a vége üzenet kiírása alkalmazás bezárás engedélyezése void MillMain::endGame() moneyvalue->display(_qi->previousvalue()); moneyvalue->setsegmentstyle(qlcdnumber::filled); nextbutton->setenabled(false); ansgroup->setenabled(false); endbutton->setenabled(false); text->settext(_qi->current().explanation); text->append("\n GAME OVER"); canclose = true;

10 QuestionIterator osztály questioniterator.h #ifndef QUESTIONITERATOR_H #define QUESTIONITERATOR_H #include <qstring.h> #include <qtextstream.h> using namespace std; struct Question QString question; QString answers[4]; int good; int value; QString explanation; ; class QFile; class QTextStream; class QuestionIterator public: QuestionIterator(const QString& fn); ~QuestionIterator(); void first(); void next(); bool end(); const Question& current(); int fallbackvalue(); int previousvalue(); private: Question _current; QFile *file; QTextStream *stream; int _level; ; #endif static const int _maxlevels=16; static const int money[ _maxlevels ]; void readnext();

11 questioniterator.cpp #include "questioniterator.h" #include <qfile.h> #include <qtextstream.h> const int QuestionIterator::money[_maxlevels]= 0,5000,10000,25000,50000,100000, ,300000,500000,800000, , , , , , ; QuestionIterator::QuestionIterator(const QString& fn): _level(0) file = new QFile(fn); QuestionIterator::~QuestionIterator() if(stream) delete stream; if (file) file->close(); delete file; void QuestionIterator::first() if (!file) return; if(!file->open(io_readonly)) qwarning(qstring("warning: Failed to open '%1'").arg(file->name())); file->close(); return; _level=0; if (file) stream = new QTextStream(file); readnext(); void QuestionIterator::next() readnext(); A milmmain.ui.h implementációs fájl kódja /**************************************************************************** ** ui.h extension file, included from the uic-generated form implementation. ** ** If you wish to add, delete or rename functions or slots use ** Qt Designer which will update this file, preserving your code. Create an ** init() function in place of a constructor, and a destroy() function in ** place of a destructor. *****************************************************************************/ void MillMain::nextQuestion() _qi->next();

12 displayquestion(); void MillMain::checkAnswer( int sel ) text->settext(_qi->current().explanation); if (sel ==_qi->current().good) nextbutton->setenabled(true); endbutton->setenabled(false); else moneyvalue->display(_qi->fallbackvalue()); moneyvalue->setsegmentstyle(qlcdnumber::filled); text->append("\n GAME OVER\n"); ansgroup->setenabled(false); endbutton->setenabled(false); void MillMain::endGame() moneyvalue->display(_qi->previousvalue()); moneyvalue->setsegmentstyle(qlcdnumber::filled); nextbutton->setenabled(false); ansgroup->setenabled(false); endbutton->setenabled(false); text->settext(_qi->current().explanation); text->append("\n GAME OVER"); qdebug("set can close true"); canclose = true; void MillMain::displayQuestion() if (!_qi->end()) questionlabel->settext(_qi->current().question); for (int i=0; i<4; i++) ((QRadioButton*)ansGroup->find(i))->setText(_qi->current().answers[i]); ((QRadioButton*)ansGroup->find(i))->setChecked(false); moneyvalue->display(_qi->current().value); text->settext(""); nextbutton->setenabled(false); ansgroup->setenabled(true); endbutton->setenabled(true); else nextbutton->setenabled(false); moneyvalue->setsegmentstyle(qlcdnumber::filled); text->settext("\n GAME OVER \n"); void MillMain::init()

13 QString filename =QFileDialog::getOpenFileName(QString::null, tr(qstring::fromutf8("questions (*.txt)")),this,tr(qstring::fromutf8("file Open")),tr(QString::fromUtf8( "Milliomos1: Kérdés fájl kiválasztása"))); if (!filename.isempty()) _qi = new QuestionIterator(filename); _qi->first(); displayquestion(); else questionlabel->settext("nincs kérdés!"); for (int i=0; i<4; i++) ((QRadioButton*)ansGroup->find(i))->setText(""); ((QRadioButton*)ansGroup->find(i))->setChecked(false); moneyvalue->display(_qi->current().value); text->settext(""); nextbutton->setenabled(false); ansgroup->setenabled(false); endbutton->setenabled(false); qdebug("set can close false"); canclose =false; void MillMain::closeEvent( QCloseEvent *event ) if(canclose) emit close();

14 bool QuestionIterator::end() return (_level == _maxlevels); const Question& QuestionIterator::current() return _current; int QuestionIterator::fallBackValue() return money[(_level/5)*5]; int QuestionIterator::previousValue() return money[_level-1]; void QuestionIterator::readnext() if (!file) return; if (_level!= _maxlevels) _current.question=stream->readline(); for (int i=0; i<4; i++) _current.answers[i]= stream->readline(); _current.good = stream->readline().toint(); _current.explanation=""; QString line = stream->readline(); while(line[0]!= '<') _current.explanation+='\n'; _current.explanation+=line; line = stream->readline(); _level++; _current.value=money[_level]; Az alkalmazás projekt-leíró fájlja: mill.pro TEMPLATE = app DEPENDPATH += src INCLUDEPATH +=. src # Input HEADERS += src/millmain.ui.h src/questioniterator.h INTERFACES += src/millmain.ui SOURCES += src/main.cpp src/questioniterator.cpp

15 A milmmain.ui interface fájl kódja <!DOCTYPE UI><UI version="3.3" stdsetdef="1"> <class>millmain</class> <widget class="qwidget"> <cstring>millmain</cstring> <property name="geometry"> <rect> <x>0</x> <y>0</y> <width>382</width> <height>371</height> </rect> <property name="caption"> <string>legyen Ön is milliomos</string> <grid> <cstring>unnamed</cstring> <widget class="qlayoutwidget" row="0" column="0"> <cstring>layout4</cstring> <hbox> <cstring>unnamed</cstring> <widget class="qtextedit"> <cstring>text</cstring> <property name="readonly"> <bool>true</bool> <widget class="qlayoutwidget"> <cstring>layout3</cstring> <vbox> <cstring>unnamed</cstring> <widget class="qpushbutton"> <cstring>endbutton</cstring> <property name="text"> <string></string> <property name="pixmap"> <pixmap>home.png</pixmap>

16 <spacer> <cstring>spacer1</cstring> <property name="orientation"> <enum>vertical</enum> <property name="sizetype"> <enum>expanding</enum> <property name="sizehint"> <size> <width>20</width> <height>31</height> </size> </spacer> <widget class="qlcdnumber"> <cstring>moneyvalue</cstring> <property name="minimumsize"> <size> <width>0</width> <height>40</height> </size> <property name="font"> <font> <pointsize>28</pointsize> </font> <property name="numdigits"> <number>9</number> </vbox> </hbox> <widget class="qlabel" row="1" column="0"> <cstring>questionlabel</cstring> <property name="frameshape"> <enum>box</enum> <property name="frameshadow"> <enum>sunken</enum> <property name="text"> <string></string> <property name="alignment"> <set>aligncenter</set> <widget class="qlayoutwidget" row="3" column="0">

17 <cstring>layout6</cstring> <hbox> <cstring>unnamed</cstring> <spacer> <cstring>spacer2</cstring> <property name="orientation"> <enum>horizontal</enum> <property name="sizetype"> <enum>expanding</enum> <property name="sizehint"> <size> <width>181</width> <height>20</height> </size> </spacer> <widget class="qpushbutton"> <cstring>nextbutton</cstring> <property name="text"> <string>következ </string> </hbox> <widget class="qbuttongroup" row="2" column="0"> <cstring>ansgroup</cstring> <property name="title"> <string>kattintson a megfelel válaszra!</string> <grid> <cstring>unnamed</cstring> <widget class="qlayoutwidget" row="0" column="0"> <cstring>layout5</cstring> <grid> <cstring>unnamed</cstring> <widget class="qradiobutton" row="0" column="0"> <cstring>ans1</cstring> <property name="text">

18 <string>els válasz</string> <widget class="qradiobutton" row="0" column="1"> <cstring>ans2</cstring> <property name="text"> <string>második válasz</string> <widget class="qradiobutton" row="1" column="0"> <cstring>ans3</cstring> <property name="text"> <string>harmadik válasz</string> <widget class="qradiobutton" row="1" column="1"> <cstring>ans4</cstring> <property name="text"> <string>negyedik válasz</string> </grid> </grid> </grid> <connections> <connection> <sender>nextbutton</sender> <signal>clicked()</signal> <receiver>millmain</receiver> <slot>nextquestion()</slot> </connection> <connection> <sender>ansgroup</sender> <signal>clicked(int)</signal> <receiver>millmain</receiver> <slot>checkanswer(int)</slot> </connection> <connection> <sender>endbutton</sender> <signal>clicked()</signal> <receiver>millmain</receiver> <slot>endgame()</slot> </connection> </connections> <includes> <include location="local" impldecl="in implementation">questioniterator.h</include> <include location="global" impldecl="in implementation">qstring.h</include> <include location="global" impldecl="in implementation">qfiledialog.h</include> <include location="global" impldecl="in implementation">qradiobutton.h</include>

19 <include location="local" impldecl="in implementation">millmain.ui.h</include> </includes> <forwards> <forward>class QuestionIterator;</forward> </forwards> <variables> <variable>questioniterator* _qi;</variable> <variable>bool canclose;</variable> </variables> <signals> <signal>close()</signal> </signals> <slots> <slot>nextquestion()</slot> <slot>checkanswer( int sel )</slot> <slot>endgame()</slot> </slots> <functions> <function access="private" specifier="non virtual">displayquestion()</function> <function access="private">init()</function> <function access="protected">closeevent( QCloseEvent * event )</function> </functions> <pixmapinproject/> <layoutdefaults spacing="6" margin="11"/> </UI>
