1 Elemi alkalmazások fejlesztése III Egy ablakos alkalmazás készítése I. C++ / Qt felhasználásával készítette: Szabóné Nacsa Rozália 1

2 Ajánlott irodalom Qt dokumentáció online: lokális változat: Kdevelop help vagy /usr/share/doc... Nyomtatható változat: ról PDF formátumban 2

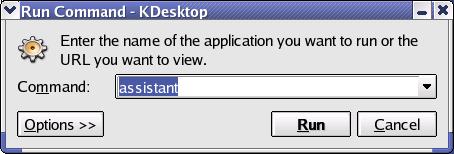

3 A Qt assistant elindítása Alt F2 vel behívjuk a parancsablakot, majd kiadjuk az assistant parancsot. 3

4 A Qt assistant nyitó ablaka 4

5 5

6 GUI alkalmazás Qt osztályokkal 6

7 QObject Hello Qt alkalmazás QLabel QApplication #include <qapplication.h> #include <qlabel.h> hello.cpp int main(int argc,char *argv[]) { QApplication app(argc,argv); QLabel *label = new QLabel("Hello Qt!",0); app.setmainwidget(label); label >show(); return app.exec(); } 7

8 Fordítás/futtatás parancs sorból Linux qmake project qmake hello.pro make./hello 8

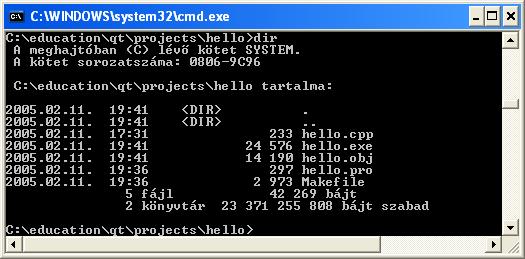

9 Fordítás/futtatás parancs sorból Windows qmake project qmake hello.pro nmake hello 9

10 QObject QPushButton Quit alkalmazás QApplication #include <qapplication.h> #include <qpushbutton.h> quit.cpp int main(int argc, char *argv[]) { QApplication app(argc,argv); QPushButton *button = new QPushButton("Quit",0); QObject::connect(button,SIGNAL(clicked()),&app,SLOT(quit())); app.setmainwidget(button); button >show(); return app.exec(); } 10

11 Signal / slot mechanizmus Slotok Slotok Signálok button clicked() Signálok quit() app connect( button, SIGNAL( clicked() ), &app, SLOT( quit() ) ); A gomb clicked() szignált küld. Ezt a szignált hozzákötjük az alkalmazás quit() slotjához (speciálisan kezelt műveletéhez). 11

12 Fordítás/futtatás parancs sorból Linux qmake project qmake quit.pro make./quit 12

13 Numbers alkalmazás form.h form.cpp main.cpp Form: főablakot reprezentáló osztály 13

14 Form ablak látvány terve Caption QVBox QHBox QSpinBox QSlider QLineEdit 14

15 Form osztály definíció #ifndef FORM_H #define FORM_H #include <qwidget.h> #include <qvbox.h> form.h class QHBox; class QSpinBox; class QSlider; class QLineEdit; class Form: public QVBox { public: Form(QWidget *parent=0, const char *name=0); private: QHBox *hbox; QSpinBox *spinbox; QSlider *slider; QLineEdit *lineedit; }; #endif Caption QVBox QHBox QSpinBox QSlider QLineEdit 15

16 Form osztály implementáció 1 #include <qhbox.h> #include <qspinbox.h> #include <qslider.h> #include <qlineedit.h> #include "form.h"... form.cpp Caption QVBox QHBox QSpinBox QSlider QLineEdit 16

17 Form osztály implementáció 2... Form::Form(QWidget *parent, const char *name) :QVBox(parent,name) { setmargin(6); Caption setspacing(6); hbox = new QHBox(this); lineedit = new QLineEdit(this); hbox >setmargin(6); hbox >setspacing(6); spinbox = new QSpinBox(hbox); slider = new QSlider(Qt::Horizontal,hbox); slider >setrange(0,10); spinbox >setrange(0,10); form.cpp QVBox QHBox QSpinBox QSlider QLineEdit spinbox >setvalue(5); connect(slider,signal(valuechanged(int)),spinbox,slot(setvalue(int))); connect(spinbox,signal(valuechanged(int)),slider,slot(setvalue(int))); } 17

18 Signal / slot mechanizmus Slotok Signálok slider valuechanged(int) Slotok Signálok setvalue(int) spinbox connect(slider,signal(valuechanged(int)),spinbox,slot(setvalue(int))); A csúszka értékváltozás esetén valuechanged(int) szignált küld. Ezt a szignált hozzákötjük a számkijelző setvalue(int) slotjához (speciálisan kezelt műveletéhez). 18

19 Saját slot kezelése definíció... class Form: public QVBox { Q_OBJECT form.h A Q_OBJECT makróban vannak a moc számára a függvénydeklarációk. public: Form(QWidget *parent=0, const char *name=0); private: QHBox *hbox; QSpinBox *spinbox; QSlider *slider; QLineEdit *lineedit; QString words[11]; void initwords(); public slots: void sayasword(int i); };... moc: meta object compiler Nem szabványos C++ elem. A moc készíti el a szabványos C++ kódot. 19

20 Saját slot kezelése implementáció 1... Form::Form(QWidget *parent, const char *name) :QVBox(parent,name) { setmargin(6); setspacing(6); form.cpp... connect(slider,signal(valuechanged(int)),spinbox,slot(setvalue(int))); connect(spinbox,signal(valuechanged(int)),slider,slot(setvalue(int))); connect(slider,signal(valuechanged(int)),this,slot(sayasword(int))); initwords(); spinbox >setvalue(5); } Saját slot A kezdőértéket a kapcsolat kiépítése után kell beállítani 20

21 Saját slot kezelése implementáció 2... void Form::sayAsWord(int i) { lineedit >settext(words[i]); } form.cpp void Form::initWords() { words[0] = "null"; words[1] = "one";... words[10] = "ten"; } 21

22 Numbers projekt fájl TEMPLATE = app INCLUDEPATH +=. # Input HEADERS += form.h SOURCES += form.cpp main.cpp qmake project qmake numbers.pro make./numbers 22

23 Memória gazdálkodás (widget) Form(QVBOX) Caption gyerek lista QVBox QHBox QSpinBox QHBox(hbox) QSlider QSpinBox(spinBox) QLineEdit QSilder(slider) QLineEdit(lineEdit) Csak azokat a widget eket kell törölni, amelyeket new operátorral hozunk létre és nincs szülője. 23

24 Widget Layout Manager Caption Caption mainlayout QVBox QHBox QSpinBox QSlider QLineEdit toplayout QSpinBox QSlider QLineEdit 24

25 Memória gazdálkodás (layout) mainlayout Form Caption QSpinBox(spinBox) QSlider(slider) QSpinBox QSlider QLineEdit(lineEdit) QLineEdit QVBoxLayout(mainLayout) toplayout QVBoxLayout(topLayout) Csak azokat a widget eket kell törölni, amelyeket new operátorral hozunk létre és nincs szülője. 25

26 Form osztály definíció #include <qwidget.h> form.h class QSpinBox; class QSlider; class QLineEdit; class Form: public QWidget { Q_OBJECT public: Form(QWidget *parent=0, const char *name=0); private: QSpinBox *spinbox; QSlider *slider; QLineEdit *lineedit; QString words[11]; void initwords(); public slots: void sayasword(int i); }; Caption QSpinBox QSlider QLineEdit 26

27 Form osztály implementáció 1 #include <qlayout.h> #include <qspinbox.h> #include <qslider.h> #include <qlineedit.h> #include "form.h"... form.cpp Caption QSpinBox QSlider QLineEdit 27

28 Form osztály implementáció 2... Form::Form(QWidget *parent, const char *name):qwidget(parent,name) { spinbox = new QSpinBox(this); slider = new QSlider(Qt::Horizontal,this); slider >setrange(0,10); Caption spinbox >setrange(0,10); lineedit = new QLineEdit(this); QHBoxLayout *toplayout = new QHBoxLayout; toplayout >addwidget(spinbox); toplayout >addwidget(slider); QVBoxLayout *mainlayout = new QVBoxLayout(this); QSpinBox form.cpp QSlider QLineEdit mainlayout >addlayout(toplayout); mainlayout >addwidget(lineedit); mainlayout >setmargin(11); mainlayout >setspacing(6); connect(slider,signal(valuechanged(int)),spinbox,slot(setvalue(int))); connect(spinbox,signal(valuechanged(int)),slider,slot(setvalue(int))); connect(spinbox,signal(valuechanged(int)),this,slot(sayasword(int))); initwords(); spinbox >setvalue(5); } 28

29 Layout projekt fájl form.h TEMPLATE = app INCLUDEPATH +=. # Input HEADERS += form.h SOURCES += form.cpp main.cpp form.cpp main.cpp qmake project qmake layout.pro make./layout 29

30 GUI alkalmazás Qt Designerrel 30

31 A.ui fájl és a generált kód Qt designer form.ui UIC Írás, olvasás Olvasás Generálás #includes Eszköz (tool) Generált forráskód Felhasználó forráskódja form.h form.cpp main.cpp 31

32 Származtatásos modulszerkezet form.ui UIC Írás, olvasás Olvasás Generálás #includes Eszköz (tool) Generált forráskód Felhasználó forráskódja Öröklődés Qt designer formbase.h form.h formbase.cpp form.cpp main.cpp A formbase.h és a formbase.cpp minden módosításnál újra generálódik. Az alkalmazás specifikus funkciókat a származtatott osztályban adjuk meg. 32

33 ui.h s modulszerkezet form.ui.h Qt designer form.ui Az alkalmazásspecifius funkciókat a form.ui.h implementációs fájlban adjuk meg. Írás, olvasás Olvasás Generálás #includes Eszköz (tool) Generált forráskód Felhasználó forráskódja UIC form.h form.cpp main.cpp 33

34 Qt Designer indítása 34

35 A QtDesigner ablakai ProjectOverview Toolbox ObjectExplorer Properties Editor/ Signal Handlers 35

36 File/New/C++ Project 36

37 File/New/C++ Project 37

38 38

39 Elrendezés 39

40 Edit/Connections <connections> form.ui <connection> <sender>slider</sender> <signal>valuechanged(int)</signal> <receiver>spinbox</receiver> <slot>setvalue(int)</slot> </connection> <connection> <sender>spinbox</sender> <signal>valuechanged(int)</signal> <receiver>slider</receiver> <slot>setvalue(int)</slot> </connection> </connections> 40

41 Változó deklarálása 41

42 Saját slot létrehozása Edit/Slots... /New Function Edit/Connections 42

43 void Form::sayAsWord( int i) { lineedit >settext(words[i]); } 43

44 Saját függvény és konstruktor létrehozása Edit/Slots... /New Function void Form::init() { spinbox >setmaxvalue(10); slider >setmaxvalue(10); initwords(); spinbox >setvalue(5); } A Form konstruktora után automatikusan végrehajtódik az init() metódus. void Form::initWords() { words[0] = "null";... words[10] = "ten"; } 44

45 main függvény beillesztése Edit/Slots... /C++ Main file 45

46 Generált main.cpp program #include <qapplication.h> #include "form.h" int main( int argc, char ** argv ) { QApplication a( argc, argv ); Form w; w.show(); a.connect( &a, SIGNAL( lastwindowclosed() ), &a, SLOT( quit() ) ); return a.exec(); } 46

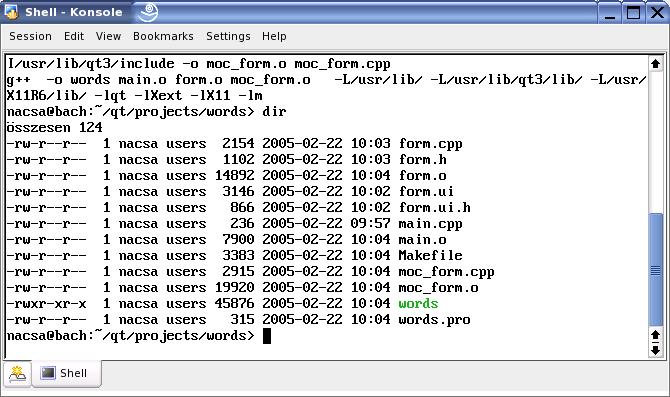

47 Fordítás/futtatás qmake project qmake words.pro make 47

48 Words projekt fájl TEMPLATE = app INCLUDEPATH +=. # Input HEADERS += form.ui.h INTERFACES += form.ui SOURCES += main.cpp qmake project qmake o Makefile words.pro make./words 48

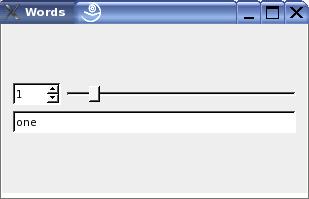

49 Gyakorló feladat Feladat: Egészítse ki a projektet úgy, hogy a szám szöveges begépelésére, ha van az adott szöveghez szám, akkor a SpinBox és a Slider automatikusan álljon be a megadott értékre. Gépelés 49

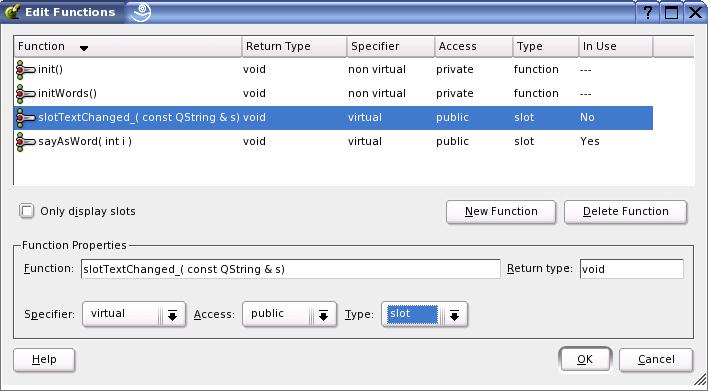

50 Saját slot deklarációja 50

51 Saját slot implementálása void Form::slotTextChanged_( const QString & s ) { bool l=false; for (int i=0; i< (int) sizeof(words)/sizeof(words[0]) &&!l;i++) { if(words[i]==s) { l=true; slider >setvalue(i); } } } 51

52 Saját slot összekapcsolása eseménnyel 52

53 Legyen Ön is milliomos példa Gomb + kép Szerkeszthető szöveg LCD kijelző Gomb csoport Gomb + szöveg Radio Button 53

54 Szövegdoboz elhelyezése A Qt eszköztárából válasszuk ki a TextEdit eszközt Kattintsunk a szövegdoboz tervezett helyére. 54

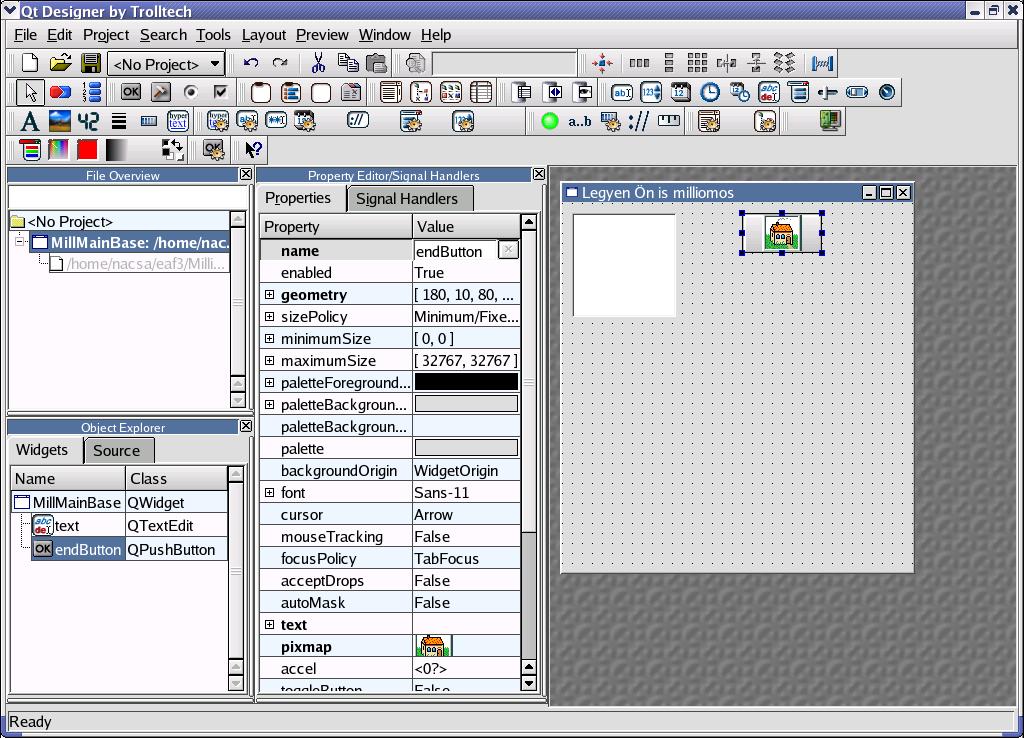

55 Pixmap gomb elhelyezése PushButton Kattintsunk a vezérlőelem tervezett helyére. 4 Válaszunk képet a gomb felirata helyett. 55

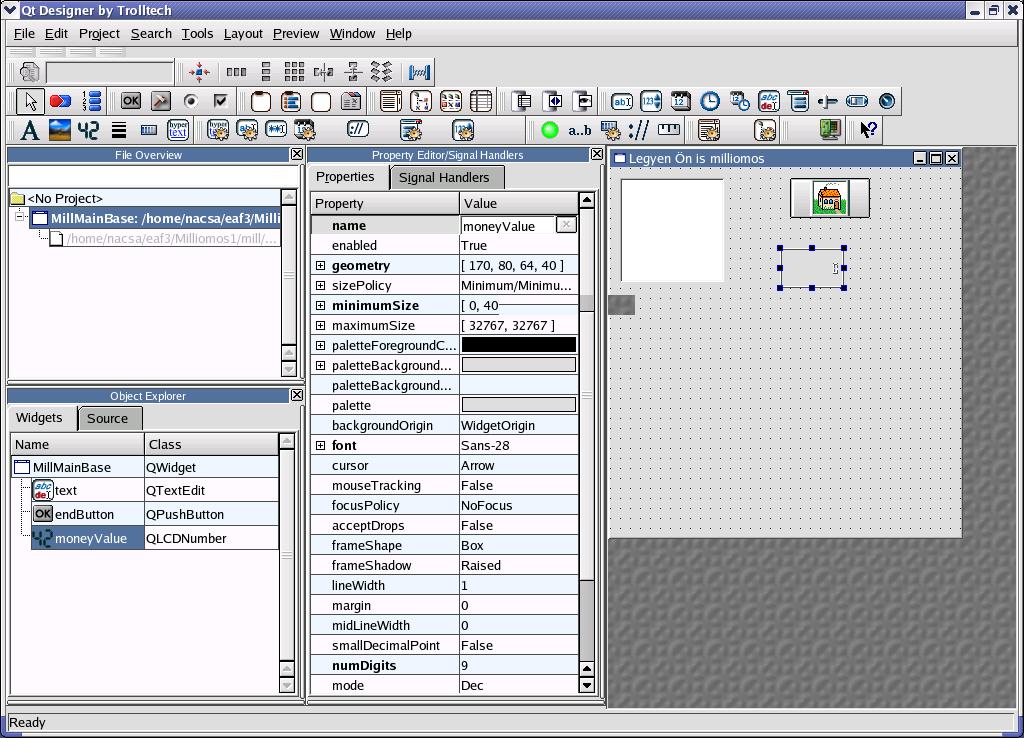

56 LCDNumber Számkijelző elhelyezése

57 Távtartó (spacer) elhelyezése Spacer Az endbutton és az LCD kijelző közé elhelyezhetünk egy távtartót. 57

58 Elrendezés szabályozása 2 Kattintsunk a Lay Out Vertically gombra. Jelöljük ki egyszerre mindhárom elemet. 1 58

59 Layout toolbar Ezzel a gombbal lehet megszüntetni a csoportot. A piros keret jelzi az elemek összetartozását 59

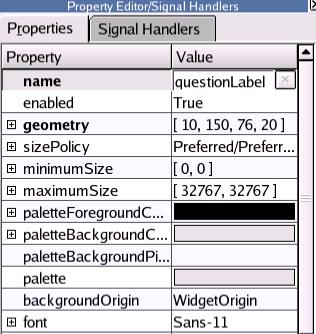

60 TextLabel Kérdés elhelyezése 60

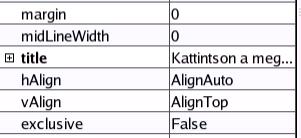

61 ButtonGroup Válasz keret elhelyezése 61

62 Radio Button Válaszok elhelyezése 1 62

63 Válaszok elhelyezése 2 63

64 A Következő gomb elhelyezése 64

65 65

66 Grid Layout A szabályos elrendezéshez kattintson a Lay Out in a Grid gombra Ne legyen elem kiválasztva. 66

67 Főprogram beillesztése 67

68 #include <qapplication.h> #include "millmain.h" int main( int argc, char ** argv ) { QApplication a( argc, argv ); MillMain w; w.show(); a.connect( &a, SIGNAL( lastwindowclosed() ), &a, SLOT( quit() ) ); return a.exec(); } 68

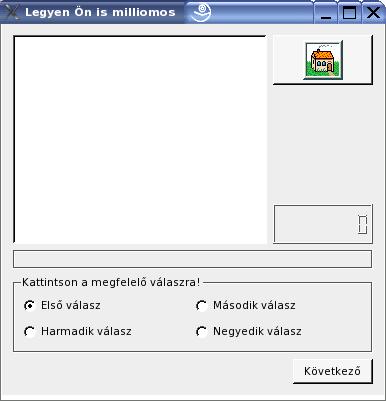

69 Viselkedés tesztelése Ctrl T Itt léphet ki a tesztelésből. A szövegek elrendezése változik az ablak méretével. 69

70 Tennivalók az alkalmazásunkban Következő kérdés feladása nextquestion() Válasz ellenőrzése checkanswer() Kilépés endbutton() 70

71 Tennivalók az alkalmazásunkban Következő kérdés feladása nextquestion() Válasz ellenőrzése checkanswer() Kilépés endbutton() connect( nextbutton, SIGNAL( clicked() ), this, SLOT( nextquestion() ) ); connect( ansgroup, SIGNAL( clicked(int) ), this, SLOT( checkanswer(int) ) ); connect( endbutton, SIGNAL( clicked() ), this, SLOT( endgame() ) ); 71

72 Saját slotok beillesztése Edit/Slots void MillMain::nextQuestion( ) millmain.ui.h { qwarning( tr("millmain::nextquestion(): Not implemented yet" )); } void MillMain::checkAnswer(int ) millmain.ui.h { qwarning( tr("millmain::nextquestion(): Not implemented yet" )); } 72

73 Edit/Connections connect( nextbutton, SIGNAL( clicked() ), this, SLOT( nextquestion() ) ); connect( ansgroup, SIGNAL( clicked(int) ), this, SLOT( checkanswer(int) ) ); connect( endbutton, SIGNAL( clicked() ), this, SLOT( endgame() ) ); 73

74 millmain.ui.h Qt designer millmain.ui form.ui UIC Írás, olvasás Olvasás Generálás #includes Eszköz (tool) Generált forráskód Felhasználó forráskódja millmain.h millmain.cpp main.cpp 74

75 millmain.ui.h void MillMain::nextQuestion() { qwarning( tr("millmain::nextquestion(): Not implemented yet" )); } void MillMain::checkAnswer( int ) { qwarning( tr("millmain::nextquestion(): Not implemented yet" )); } void MillMain::endGame() { qwarning( tr("millmain::nextquestion(): Not implemented yet" )); } 75

76 Fordítás/futtatás 76

77 Vége, de... A munkafüzet programjai letölthetők a people.inf.elte.hu/nacsa/eaf3/projects címről. 77
