MEZİGAZDASÁGI ANYAGMOZGATÁS

Átírás

1 MEZİGAZDASÁGI ANYAGMOZGATÁS

2 Szállítás jármővel Ált. szakaszos Rakodás Jármőre vagy jármőrıl Egyéb rakodási munkák ( pl. épületen belül ) Egyéb anyagmozgatási feladatok ( épületben) Ált. folyamatós

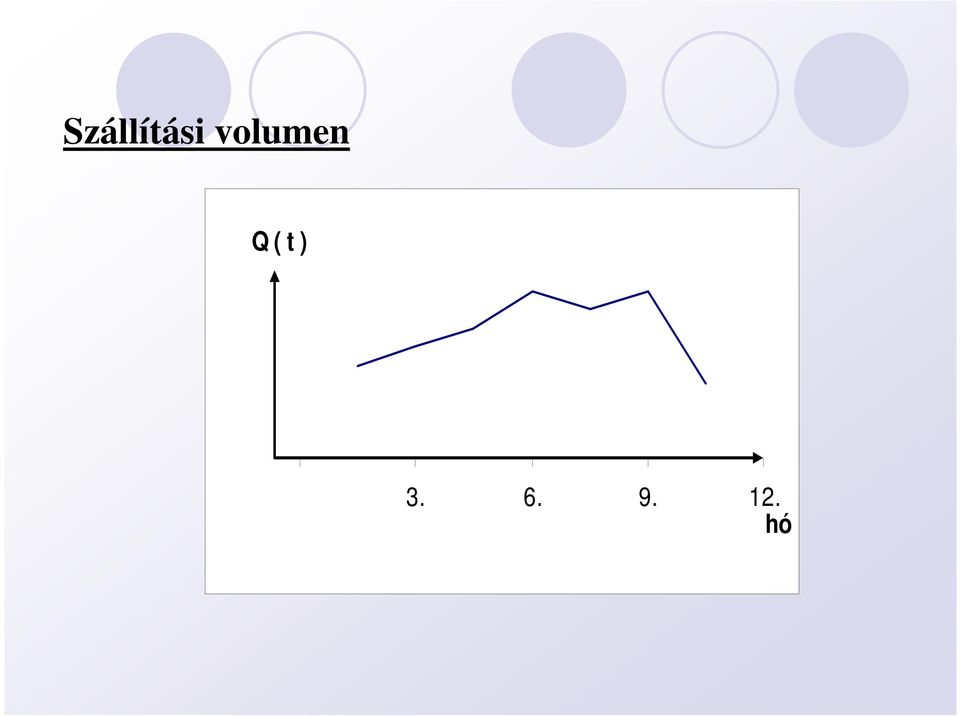

3 Szállítási volumen Q ( t ) hó

4 Befolyásoló tényezık: a termelés szerkezete a termelés színvonala a termelés technológiája a termelés területi elhelyezkedése az anyagmozgatás szervezése idıjárási viszonyok A mozgatott anyagok jellemzése: Termés (szalma, kukorica, széna) ρ < 100 kg/m 3 Magvak, ırlemények, mőtrágyák: ρ = 400~1000 kg/m 3 Gyökgumós termények, zöldségek: ρ = 500~700 kg/m 3 Zöld- és erjesztett takarmányok: ρ = 300~400 kg/m 3 Istállótrágya: ρ = 500~800 kg/m 3 Cseppfolyós anyagok: ρ = 600~1500 kg/m 3 Gyümölcs, szılı: ρ = változó Építıanyagok, Élı állatok, Személyszállítás Egyéb szállítmányok ( pl. gépek ).

5 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN A szemes termények anyagmozgatása: Géprendszerek összeállítása: helytelen az átlagra tervezni! rövid betakarítási periódus a csúcsra kell tervezni! gazdaságosság? Legfontosabb részrendszer betakarítás, feldolgozás ill. felvásárlás.

6 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Az ismételt le- és felrakás jelentısen növeli az anyag mozgatási többszöröst. Erre példa: a) A gazdaság gabonaszérőjébe szállítás átmeneti tárolás után a felvásárló telepre b) A kombájntól az üzemi fogadótérre onnan a tároló térre szállítás c) Legkorszerőbb : ( üzemi nagyságtól függetlenül ): a gabona terepi és közúti közlekedésre egyaránt alkalmas szállítójármővel közvetlenül a felvásárló telepre. Korszerő T-F - rendszer min. átrakodás

7 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Anyagmozgatási változatok: a b c A szemes termények (betakarítást követı) anyagmozgatásának néhány változata 1. gabonakombájn, 2. billenı rakfelülető pótkocsi, 3. egytengelyes pótkocsi, 4. mezıgazdasági tehergépkocsi, 5. átmeneti tároló fogadógarat, 6. serleges felhordó, 7. elosztógarat, 8. magtisztító, 9. szállítószalag, 10. tároló, 11. ürítı csiga, 12. hordozható szállítószalag, 13. mindent felhordó, 14. felszedı csigás rakodó, 15. dobó adapter, 16. felszedımagtisztító, 17. szállítócsiga, 18. szárító, 19. láncos szállító, 20. fémsiló, 21. közúti tehergépkocsi.

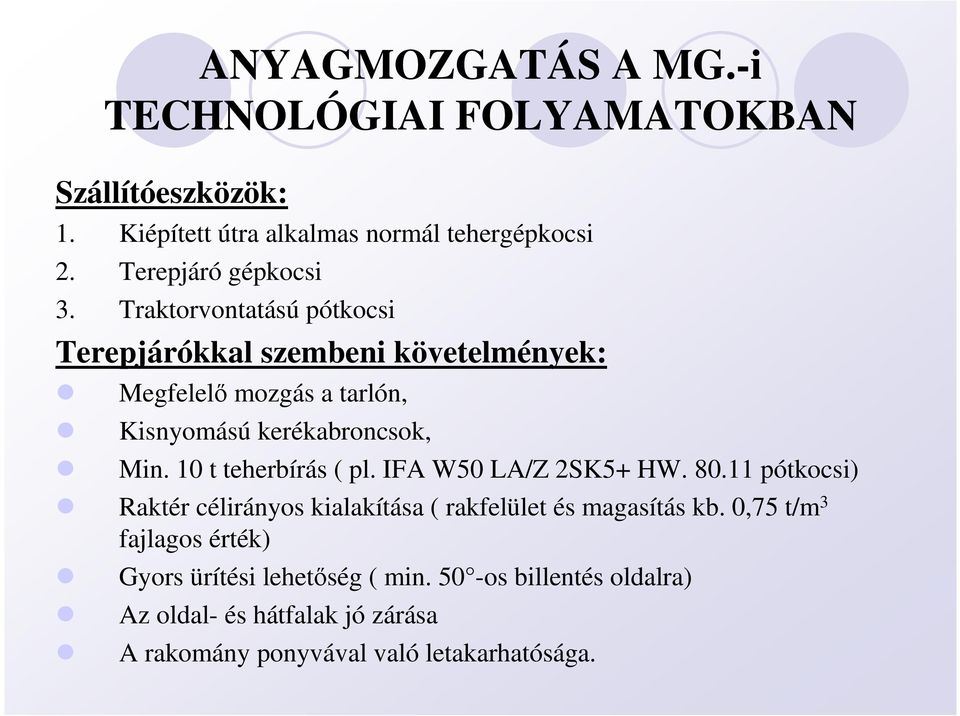

8 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Szállítóeszközök: 1. Kiépített útra alkalmas normál tehergépkocsi 2. Terepjáró gépkocsi 3. Traktorvontatású pótkocsi Terepjárókkal szembeni követelmények: Megfelelı mozgás a tarlón, Kisnyomású kerékabroncsok, Min. 10 t teherbírás ( pl. IFA W50 LA/Z 2SK5+ HW pótkocsi) Raktér célirányos kialakítása ( rakfelület és magasítás kb. 0,75 t/m 3 fajlagos érték) Gyors ürítési lehetıség ( min. 50 -os billentés oldalra) Az oldal- és hátfalak jó zárása A rakomány ponyvával való letakarhatósága.

9 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN A jármő és a betakarító gép közötti átrakodás: ( MSZ elıírás van! ) h 1 = max mm a 1 = min. 400 mm a 2 = min. 400 mm h 3 = max 4000 mm 301. ábra. A gabona kombájn és a szállítójármő egymás közötti mérete.

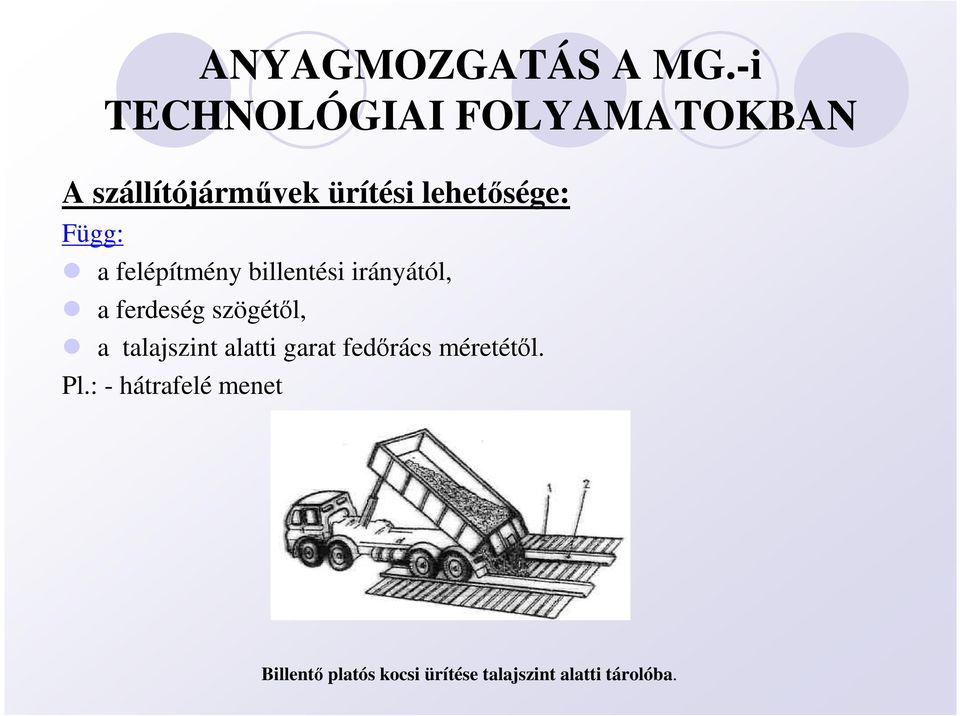

10 A szállítójármővek ürítési lehetısége: Függ: ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN a felépítmény billentési irányától, a ferdeség szögétıl, a talajszint alatti garat fedırács méretétıl. Pl.: - hátrafelé menet Billentı platós kocsi ürítése talajszint alatti tárolóba.

11 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN - ürítés ferde rámpán - ürítés hidraulikus jármőbillentıvel ferde rámpán. hidraulikus jármőbillentıvel. Alapszabály: a jármő biztonságos rögzítése!

12 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Átrakodó gépek: gyakran elkerülhetetlen az átrakodás. Pl.: gazdaságon belüli mozgatás: a jármőbillentés- és ürítés közvetlenül kapcsolódhat az átrakodással. Pl.: vetıgép feltöltése: a platón mőködtetett lehordó szalaghoz kihordó csigát csatlakoztatunk. 1.- szállítószalagos tgk. + győjtıcsiga 2.- vetıgépbe kihordócsiga 3.- tárolóba kihordócsiga A ZSZA 40 típusú tgk. vetıgépet tölt vagy tárolóba ürít. Kettıs csiga dolgozik: győjtıcsiga + szögben állítható átrakó csiga.

13 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Hazai : VF-16/1 csigás vetıgépfeltöltı adapter Beállítási szög: 0 ~ 45 Csigahossz: 3850 mm Szállítóképesség: 10 ~ 16 t/h H-6 jelő gabonafelszedı H-6 típusú. gabonafelszedı Kettıs jobb- és balmenető felszedı csiga gumilapátos, zárházas felhordóra továbbít! Szállító képesség: max. 50 t/h Munkaszélesség: 2250 mm Üzemelési max.: 1700~ 4000 mm (állítható)

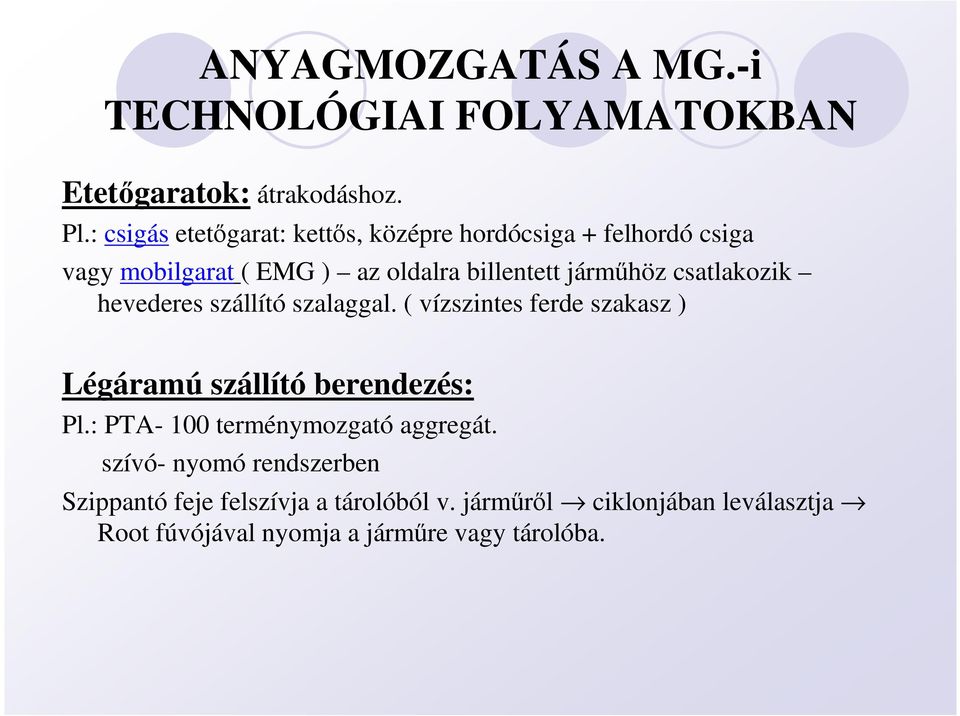

14 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Etetıgaratok: átrakodáshoz. Pl.: csigás etetıgarat: kettıs, középre hordócsiga + felhordó csiga vagy mobilgarat ( EMG ) az oldalra billentett jármőhöz csatlakozik hevederes szállító szalaggal. ( vízszintes ferde szakasz ) Légáramú szállító berendezés: Pl.: PTA- 100 terménymozgató aggregát. szívó- nyomó rendszerben Szippantó feje felszívja a tárolóból v. jármőrıl ciklonjában leválasztja Root fúvójával nyomja a jármőre vagy tárolóba.

15 ANYAGMOZGATÁS A MG.-i TECHNOLÓGIAI FOLYAMATOKBAN Zsákok mozgatása: - zsákolt terményeknél. Alkalmazása: vetımagok, tápok, takarmányliszt egységes tömeg: 50 kg. - rakodólapos egységrakományként ( pántolva vagy zsugorfóliásan) Eszköze: - villás-emelıtargonca - szintek között: zsák csúszda. Kombinált zsáktöltı és mérlegelı berendezés: A tisztító, osztályozó, ill. feldolgozó gépsorok után tömeg illetve térfogat adagolású gépek.

16 A MŐTRÁGYÁK ANYAGMOZGATÁSA Ömlesztve: 50 ~ 60 % Zsákolva: 40 ~ 50 % érkezik Szállítás: - vasúton: 60 ~ 70 % - közúton 30 ~ 40 % Az ömlesztett mőtrágyák mozgatása Mőveletek: - berakás a vasúti vagy közúti jármőbe az elıállító üzemben. - szállítás a központi elosztó- tároló helyre vagy a felhasználóüzembe. - berakodás a tároló létesítménybe - belsı manipulálás ( ırlés, keverés ) - betöltés a mőtrágyaszóró jármőbe, kiszállítás, kiszórás a táblán.

17 A MŐTRÁGYÁK ANYAGMOZGATÁSA 1. Gyári berakodás: - surrantókkal - nagy teljesítményő rakodógépekkel 2. Központi elosztó- tároló helyre szállítás: - vasúti vagy közúti jármővekkel követelmény: - egyszerő, gyors ürítés - a mőtrágya mennyiségi és minıségi védelme pl.: - fenékürítıs vagonok - billenı felépítményő jármővel. Agrokémiai Központok: 20 ~ 50 ezer ha területre nagy kapacitású tároló. Évente 10 ~ 25 ezer tonna mőtrágya fordul meg.

18 A MŐTRÁGYÁK ANYAGMOZGATÁSA Évi összkapacitás. A q Q = / n [ t év] Q a tároló befogadóképessége ( t ) A a mőtrágyával ellátandó terület q az A területre kiszórandó ( ha ) áltagos mőtrágya mennyiség ( t/ha, év ) n évenkénti áruforgási tényezı. Régebben: acél- és betonszerkezető épületek. Pl.: Agrokomplex- rendszerő. Fesztáv: 27 m, hossza: 66m, A = ha Beszállítási technológia géprendszere: 30 ~60 t/h teljesítmény.

19 A MŐTRÁGYÁK ANYAGMOZGATÁSA A vasúti kocsik kirakása Pl.: KV- 70 típusú (cseh ) vagon kirakógép. Részei: 1 kettıs kihordó csiga: a vázszerkezethez csuklósan kapcsolódik 2 kihordó szalag 3 szállítószalag- rendszer ( továbbító ) 4 vezérlıkar ( magasságállítás) A KV 70 típusú vagonlerakó 5 villamos motor 6, 7 - kapcsolók Egyéb vagonkirakó: pl.: UNIRAK homlokkirakodó

20 A MŐTRÁGYÁK ANYAGMOZGATÁSA A mőtrágyatárház anyagmozgatási lánca: 1 vasúti kocsi 2 vagonkirakó gép 3 betároló szalag 4 rakodó 5 kihordószalag 6 serleges felhordó 7 tároló konténer

21 A MŐTRÁGYÁK ANYAGMOZGATÁSA A tárházi manipulálás gépei: - Keverı, ırlı és anyagmozgató berendezés. Pl.: N, P, K trágya ırlése, keverése. 1 tároló helyek 2 anyagmozgatórakodógépek 3 ırlıgépek 4, 5 rakodó, illetve szállítógép 6 adagológarat 7 kirakodó szalag 8 csigás szállítók Egy mőtrágyatárház manipuláló gépsora 9 felhordó szalag 10 elıtároló tárhely

22 A MŐTRÁGYÁK ANYAGMOZGATÁSA A zsákos mőtrágya mozgatása Kisgazdaságokban elınyösebb. 50 kg tömegő zsákok rakodólapokra Mozgatás: Jármőre rakás a gyárban Szállítás a forgalmazóhoz vagy a felhasználóhoz Lerakodás a közbensı tárolóban Mőtrágyaszóróba öntés, kiszállítás, szórás. Gyárban: Raklaprakodó gépekkel egységrakományok képzése Villástargoncákkal, vagy rakodógépekkel, esetleg szállítószalagokkal a tehergépkocsira, vagy vasúti vagonba. Darukaros megfogás: kötözéssel összeállított rakomány. ( zsák ) gépkocsira vagy traktorra szerelt forgódaruk. Központi tárolóban: villás targonca veszi le a rakományt Zsákok egyenkénti mozgatása: kézi erıvel, vagy zsákszállító szalagokkal (ZS- 5, ZS-8)

23 A MŐTRÁGYÁK ANYAGMOZGATÁSA A folyékony mőtrágya mozgatása Szállítás átrakás kiszórás eltérı a szilárdhoz képest 1. Változat: A vegyipari üzemek készítik a folyékony mőtrágyát tartálykocsikkal szállítják a felhasználó gazdaságba átmeneti tartályos tárolás centrifugál szivattyúval a permetezıgépekbe ( KERTITOX GÓLIÁT (4 ~ 7 bar nyomású ), vagy talajba juttató gépekbe ( HUNIPER 2000 ) 2. Változat: A gyárból a szilárd összetevıket szállítják az agrokémiai központba ( mint elıbb! ) átmeneti tárolás a keverıbe adagolás ( az agronómiai igények szerint ) vízzel hígítás homogenizálás a telepi tárolótartályokba, vagy közvetlen felhasználás (permetezı gépekkel. Elıny: a mőtrágya szuszpenzió veszteségmentesen tárolható, illetve talajbajuttatáskor az egész hatóanyag hasznosul. Átmeneti tárolás: követelmény a rendszeres keverés.

24 A MŐTRÁGYÁK ANYAGMOZGATÁSA Anyagmozgatás a helyi feldolgozó üzemben Takarmány feldolgozás: Takarmányszárítók Takarmány keverık Lucernaliszt készítık Egyéb tápkészítık Egységes géprendszer létrehozása: A technológiai berendezések sorrendje, illetve az azokat összekapcsoló anyagszállító, be- illetve kiszállító eszközök automatikus, távvezérelt kapcsolás.

25 TAKARMÁNYKEVERİ ÜZEM ANYAGMOZGATÁSA Takarmánykeverı üzem anyagfolyam ábrája: 1 tároló siló 2 daráló 3 szállítócsiga 4 serleges felhordó 5 ırlemény tárolók 6 alsó adagolók 7 továbbító csiga 8 ferdefelhordó 9 keverı 10 adaléktartályok 11 elıtároló tartály 12 szállítócsiga 13 serleges szállító 14 precíziós mérleggel ellátott adagoló 15 zsákoló és mérleg

26 TAKARMÁNYKEVERİ ÜZEM ANYAGMOZGATÁSA Többszintes takarmánykeverı: 1 szállítójármő 2 etetıgarat 3 ferde csigás szállító 4 légáramú berendezés 5 daráló adagoló szerkezete 6 darálógép 7 keverı berendezés 8 mérlegelı zsákoló és szállító szalag 9 készletezı kiszállító tér Átbocsátóképesség: 1 ~ 10 t/h.

27 TAKARMÁNYKEVERİ ÜZEM ANYAGMOZGATÁSA A szárítás be- és kitárolási anyagmozgató géprendszere: ( SIROKKÓ 30/4 ) 1 fogadógarat 2 láncos szállító 3 serleges felhordó 4 surrantó 5 elıtisztító 6 serleges felhordó 7 szárító berendezés 8 serleges felhordó 9 átmeneti tároló 10 átmeneti tároló 11 rédler. 12 szállítószalag 13 - szállítószalag

28 Szénabetakarítás Szálasan: rendre vágás, rendkezelés, rendfelszedés, gereblyézés, kazlazás, (esetleg hideg levegıs szárítás), kitermelés a kazalból Bálázva: rendre vágás, rendkezelés, bálázás, bálagyőjtés-szállítás, kazalba rakás (esetleg hideg levegıs szárítás), kitermelés a kazalból Petrencézve: rendre vágás, rendkezelés, begyőjtés petrencézı kocsival, petrenceszállítás, petrencék kiosztása. (Ezt a módszert ma már nem alkalmazzák)

29 A bolygóvillás rendsodró vázlata (a), és a rotorok elhelyezkedése (b)

30 A SZÁLAS ANYAGOK MOZGATÁSA Pillangósok, szénafélék Szalma Szálas tömegtakarmány. ( silókukorica, keverékek ) A pillangós szálas takarmányok mozgatása Rendfelszedés: rendfelszedı kocsik traktorral vontatott különleges pótkocsik Legfontosabb része: - vezéreltujjas rendfelszedı dob (kb mm széles) Rendfelszedı kocsi: - keresztléces elterítı szalag: rakfelületre szerelt: összhang a felszedés teljesítményével. Támasztókereke kopírozza a talajt. Folyamatos szedés. Befogadóképesség: 30~ 40 m 3 Rendfelszedı kocsi

31 A rendfelszedı szerkezetek változatai: a.) szalagos b.) láncos c.) excentrikus fogelhelyezéső d.) nem vezérelt fogú e.) vezérelt fogú rendfelszedı

32 A vezérelt fogú rendfelszedı szerkezet nézeti képe

33

34

35 A SZÁLAS ANYAGOK MOZGATÁSA Betárolási géprendszer. Toronysilóba juttatás: 1 traktor vontatású pótkocsival vagy tgk.-val beszállított termény. 2 fogadó berendezés ( szerkezete hasonló a mozgóplatóhoz ) 3 keresztirányú szállító szalag a silótorony felé irányít 4 takarmányfúvó toronyba tárolás A szálas takarmány betárolási géprendszerének egyik változata.

36 A SZÁLAS ANYAGOK MOZGATÁSA Folyamatos betárolás: összehangoltság. Szállító eszközök: ( siló ): T 088 egytengelyes pótkocsi. Magasított, különleges felépítménnyel Silókazal készítés: - pl.: - SZNU 0,5 rakodó; - T 174 magajáró forgórakodó; - FN- 1,2 traktoros maró rakodó. Szecskázott anyag kazalból kiszedése és átrakása. - VSZ 140 silómaró

37 A SZÁLAS ANYAGOK MOZGATÁSA A szalma anyagmozgatása: Laza szalma Bálázott Szecskázott A laza szalma anyagmozgatása: hasonló a szénához. Mőveletei: - a rend felszedése - szecskázás - beszállítás traktoros pótkocsival - szükség esetén: szecskázás - betárolás a tárolóba Együtt is lehet. ( E 281 )

38 A SZÁLAS ANYAGOK MOZGATÁSA Eszközök: - traktoros felszedı villa - csıvázas - darugémes markoló: átrakodáshoz. 1 markoló fej: 1 ~ 2 m 3 szalma 2 rakodógém 3 hidraulikus munkahengerek Darugémes markoló. Szecskázott szalma rakodása: pl.: légáramú berendezéssel. Ø 200 ~ 300 mm. h = 10 ~ 12 m

39 A SZÁLAS ANYAGOK MOZGATÁSA Kazalozás: 6 ~ 8 m magas - traktoros kazalrakó villa Villás kazalrakodó. - magajáró rakodógéppel ( T- 174 ) ( kanalas kiszedı markolóval ).

40 A SZÁLAS ANYAGOK MOZGATÁSA A bálák mozgatása: Meghat: a méret és a fajlagos tömeg. ( 20 ~ 40 kg ) Kis mérető bálák: a bálázóról közvetlenül a szállító jármőre. ( pl.: K- 453 nagynyomású bálázó gép ) Folyamatos bála betakarítás. Folyamatos bálabetakarító: a párhuzamos eljárás ( ívelt bálacsúzda ) b bálagyőjtés a kidobó szerkezet után c - bálagyőjtés tengelyirányú csúzdával. Egyetlen traktor elegendı

41 A SZÁLAS ANYAGOK MOZGATÁSA Bálafelszedés: Egyenként: villás rakodógép vagy speciális vontatott felszedı lap ( keret ) a csúszó lapja a bálasoron halad os ferdeségő felhordóra jármőre ( kézi elrendezés ) Felhordó szalag hajtódob fordulat számát járókerék vezérli. Csoportos bálarakodás: bálaösszegyőjtı és felszedı keret homlokrakodás traktorra Munkája: - csoportosítás - megfogás és rendezés - kocsira rakás Egyszerre 6 20 bála emelése: a rászerelt hosszú fogakkal + a keret hidraulikus szorító szerkezet nagyobb rakfelülető, speciális szállító eszközre. Jármő plató:mozgó fenékkel.

42 A SZÁLAS ANYAGOK MOZGATÁSA Nagy mérető bálák mozgatása: Kizárólag egyedi mozgatás ( kg ) 1. A hengeres nagy bálák mozgatása: a traktor után kapcsolt egytengelyes eszköz. ( egybálás pótkocsi ) villás rakodó géppel; - traktorra szerelhetı megfogóval; b traktor vontatású egytengelyes, nagy rakfelülető, speciális bálaszállító a végén billenthetı megfogó szorító kar. ( 4 ~ 6 bálához ) c billenthetı rakfelülető bála szállító a bálák alá tolva ( külsı beavatkozás is kell ) d traktoros villás felszedés és emelés.

43 A SZÁLAS ANYAGOK MOZGATÁSA 2. Szögletes bálák felszedése: elvileg hasonló az elızıhöz. Legelınyösebb: rakodógépes megfogás. ( traktoros rakodógéppel ) A szálastakarmányok kiosztása: 1. Felsıpályás rendszerek: - Bálaszállító függıpálya Bálaszálító függıpálya

44 A SZÁLAS ANYAGOK MOZGATÁSA - Felsıpályás takarmány - szállítók a, szállítócsille b, függıpályás bálaszállító 1 gerenda 2 görgı 3 szállítóedény 4 - takarmány 5 láncos fogazott szalag 2. Padlószinti: - Takarmány kiosztó kocsi ( 3-5 t ) ( jobbra balra mozgó szalagok ) Felsıpályás takarmány - szállítók - Folyamatos szállítók ( mozgópálya kaparószalaggal )

45 A GYÖKÉRGUMÓSOK MOZGATÁSA A cukorrépa mozgatása: - a betakarítógép függvénye. Betakarítógép ( pl.: KSZ 6 ) kocsi rakó elevátor szállítójármő. ( 15 ~ 30 t/h ) - egymenetes Herriau 6 soros fejezı kiszedı gép RTA 602 cukorrépa betakarító gépcsoport II. Szállítójármőre juttatás ( kétmenetes ) Szállítandó: - gyökértermés Rendre rak. ( I ) - leveles répafej ( 40 ~ 50 % ) ( mint a szálas takarmány )

46 A GYÖKÉRGUMÓSOK MOZGATÁSA A cukorrépa mozgatásának folyamata: 1 fejezı kiszedıgép 2 billenıplatós pótkocsi 3 egytengelyes, billenıplatós pótkocsi 4 fogadógarat és felhordó 5 villásemelı 6 egytengelyes, billenıplatós pótkocsi 321, ábra. A cukorrépa mozgatásának folyamata Szokásos szállító eszközök: - MBP 605 pótkocsi - EB-Y emelve billentı - HW ( IFA ) pótkocsi Precíz szállítás szervezés igénye: 4 millió t cukorrépa Termelıhely gyár átlagos távolsága: 80 ~ 100 km cukorgyárba

47 A GYÖKÉRGUMÓSOK MOZGATÁSA A felvásárlás 3 változata a) A termelı saját jármővel az átvevıhelyre ( A 1 ) szállít: S á = 5 ~ 15 km: innen továbbítás vasúton ( 80 ~ 90 km ) b) Ha a gyár távolsága: S gy = 15 ~ 20 km-en belül: A termelı saját szállítóeszközével. 40 ~ 50 % ( a közúti szállítás aránya ) c) Ha: S gy = 30 ~ 40 km, a termelı az A 2 átvevıhelyre szállít innen közúton a gyár saját szállító eszközével. 40 ~ 50 % ( a közúti szállítás aránya ) Az átvevı tároló helyen: prizmába rakás Eszköze: traktorra szerelt vagy magajáró rakodógép A hazai cukorrépa felvásárlás általános sémája ( KCR 4000; KCR 5000 ). villás markolóval ( 30 ~ 40 t/h telj. ) + toló lapát

48 A GYÖKÉRGUMÓSOK MOZGATÁSA Tehergépkocsira szerelhetı felszedı: 1 fogazott, hengeres 2 hevederes lánc 3 ferde felhordó ( derékszögben ) vagonba Tehergépkocsira szerelhetı répafelszedı T 178 rakodógép ( kaparószalagos) (325. ábra.) 1 rostaszerő kaparószalag prizmából felhord - áthullik a szennyezıdés - B = 400 ~ 500 mm Q = 50 t/h 2 ferdefelhordó 3 - szállítókocsi A T 178 jelő réparakodó gép mőködési vázlata.

49

50

51

52 A GYÖKÉRGUMÓSOK MOZGATÁSA A cukorgyári lerakodás: Vasúti kocsikról : - vagonbuktatóval - fenékürítéső vagonnal Billenıplatós jármővek: kocsi billentıvel Vízsugaras lemosás Az ELFA típusú öblítéses ürítı

53 A GYÖKÉRGUMÓSOK MOZGATÁSA A cukorgyári anyagmozgatás folyamata: 1 beszállítás 2 mérlegelés 3 ürítés a tárolóba 4 ürítés az úsztatóba 5 vasúti kocsi ürítése vízsugárral 6 vízsugaras ürítı 7 úsztató A cukorgyári anyagmozgatás folyamata 8 - tároló

54 A GYÖKÉRGUMÓSOK MOZGATÁSA Burgonya mozgatása: Betakarítás: győjtı tartályokba: átöntés a konténer átemelése Konténeres tartályládás burgonya mozgatás: villás rakodószerelvénnyel ellátott traktor. Burgonyatárolás: 1. Ládázott ( konténeres ) tárolási rend 2. Ömlesztett tárolás: gépegységei: - Fogadógarat - teleszkópos betároló szalag (hossza változó ) - Ferdefelhordó ( halmazolás ) - speciális betároló terítı szalag - Rögleválasztó és elosztó - kitároló szalagok - Osztályozó és elosztó asztal - Válogató asztal

55 A KERTÉSZETI TERMÉNYEK ANYAGMOZGATÁSA Gyümölcs, szılı, zöldségfélék Betakarítás felvásárló telep, fogyasztás Gyümölcsfélék szállítása, rakodása: Rekeszekben Tartályládákban ömlesztve Egységrakomány - képzés

56 A KERTÉSZETI TERMÉNYEK ANYAGMOZGATÁSA Anyagmozgatás technológiája: 1 szedés 2 ládázás 3/a villásemelıvel felszerelt traktor 3/b ládaemelı kerettel ellátott traktor 4 anyagmozgatás a raktéren 5 manipulálás 6 - kiszállítás 336. ábra. A gyümölcsfélék anyagmozgatási technológiája Rakodógépek megválasztása: - traktoros homlok vagy farrakodó Mozgatás: kombinált ládafelszedı és szállító pótkocsik

57

58 A KERTÉSZETI TERMÉNYEK ANYAGMOZGATÁSA Közúti továbbszállítás: 5 ~ 10 t teherbíró tehergépkocsi Követelmény: megfelelı rugózású jármő Hosszabb szállításhoz javasolt: hőtıkamion Konzervipari ( ömlesztett ) gyümölcs: alma, szilva.

59 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN A takarmány szállítása és kiosztása: Ömlesztett szemes, szemcsés takarmány illetve keverék takarmány. ( táp, abrak ) Takarmány elıkészítıbıl ( üzemen belül vagy külsı telephelyrıl ) istálló melletti elıtárolóba. kiosztó kocsikkal vagy csıvezetékes berendezéssel az állatok elé. Kiosztó kocsik: általános, egytengelyes, traktor vontatású lefelé szőkülı tartály Vízszintes tengelyő keverı csigák Kihordó csiga vagy kihordólánc

60 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Az adagmennyiség szabályozása kihordó csiga n változtatásával Pl.: Mobimix takarmány keverı kiosztó kocsi: 3 keverıcsiga ( alsó: ø 600 mm, két felsı: ø 350 mm ) Adagolás: láncos terménykihordóval, adagoló nyíláson keresztül. Fajlagos mennyiség: az adagoló nyílás keresztmetszete, illetve haladási sebessége változik. Hajtás: a traktor TLT - rıl. MOBIMIX jelő takarmány keverı,- kiosztó kocsi

61 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Mőszaki jellemzık: - V k = 7 m 3 ( kocsi térfogata ) - G h = 3 t ( hasznos terhelés ) - h = 900 mm ( adagolási max. ) - t ad = 3 ~ 8 min - erıgép : min. 40 kw SUPERMIX kocsi: 3 féle méretben Keverırendszer: a hossztengely párhuzamos. 3 csiga. Két felsı csiga között hátrafelé halad A szecskázott szálas takarmány ( + adalékok ) Az alsó csiga elıre szállít, az adagolószerkezet felé. Oldalsó kiosztás: magassága: 3 állásban. Üzemeltetése: a traktor hidraulikus rendszerével. SUPER MIX típusú takarmánykeverı,- kiosztó kocsi

62 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Mőszaki jellemzık: - V h = 7 m 3 - h = 750 ~ 1200 mm - v hal = 1 ~ 5 km/h Csıvezetékes takarmány szállítás: ( 341. ábra. ) baromfiistállókban alkalmazzák elıtároló ( 1 ) fogadógarat ( 2 ) Zárt csıvezetéken az istállóban benne: - vonóelem ( lánc vagy kötél ) ( 3 ), a takarmány mozgató korongokkal - adagolódobozok vagy tartályok ( 4 ) szakaszonként ejtıcsövön az állatok elé. Csıvezetékes takarmány szállítás

63 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN A csıvezeték kialakítása: Zártcsöves, toló lemezes rendszer: ( 342. ábra. ) 342. ábra. Zártcsöves, tolólemezes takarmányszállítás. 1 csı 2 mozgó szemes lánc 3 tolólapok ( takarmány osztásra ) 4 ürítınyílások 5 csúszó karmantyú ( mennyiség szabályozás ) 6 csavaranya 7 menetes orsó

64 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Szerelés: 1,5 ~ 2,0 m magasra ejtıcsövek Szabályozás: mozgatható kúppal jellemzık: Q = 1,0 ~ 1,4 t/h v h = 12 ~ 24 m/min P = 1,5 ~ 3 kw Mobil elosztókúppal szabályozott, ejtıcsöves adagolás

65 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Zártcsigás berendezések: 1 csiga 2 elıtároló 3 alsó ürítınyílás 4 elosztóvezeték 5 - ejtıcsövek Takarmánytáp ( szemcsés anyag ) kiosztása flexibilis csigával. Iránytörések: a csigatengelyek kardáncsuklóval vagy kúpkerékkel kapcsolhatók

66 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Kaparószalagos takarmány kiosztás padlószinten, egyszerőbb kivitel. Anyag továbbítás: szemes vagy tagos láncra Erısített lapokkal. Etetés: közvetlenül a vályúból Hajtás: az egyik terelıgörgıvel, mint lánckerékkel. v l = 0,1 ~ 0,3 m/s 5000 baromfi egyszeri etetése: 15 ~ 20 perc alatt. Elektronikus vezérléső adagolók: az adagolók térfogat vagy tömeg szerinti pontos beállítása. A kaparószalagos takarmánykiosztás vázlata és kinagyított részlete

67 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Pneumatikus ( hígáramú ) szállítás: száraz takarmány csıvezetékes kiosztása ( tolózárakkal, jó zárással ) Elıny: változatos térbeli vonalvezetés, gyors szállítás. Pépes takarmányok kiosztása: hidro pneumatikus adagolás. 1 fogadótartály 2 serleges felhordó 3 keverıtér 4 szívattyú csıvezetékek 8 kiosztófej ( adagoló ) Tartályfeltöltés után: a tápvezeték lezárása keverés. A pépes takarmány felosztásának elvi vázlata.

68 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Trágyakezelés, trágyaszállítás: Szerves trágya: ( szilárd istállótrágya ) általános egytengelyes pótkocsik ( szóró adapterrel ) Pl.: T 088 SZTP 108 tandem tengelyes pótkocsi. Folyékony ( híg - ) trágya: szükséges a vízzel való hígítás speciális szivattyús mozgatás. Szilárd ( almos ) trágya mozgatási mővelete: A trágya összegyőjtése az istállóban A trágya kiszállítása a győjtıhelyre Trágyakazal készítése A trágya kiszedése a kazalból és kocsira rakodása Kiszállítás a tábla szélére A trágya kiszórása

69 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Fıbb anyag mozgatási eszközök: Traktoros toló lappal Rakodógép a trágya kazalból Toló lapátos, csörlı trágya kihúzó Körbejáró, kaparószalagos kitrágyázó berendezés Körbejáró kaparószalagos kitrágyázó berendezés.

70 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Mőszaki jellemzık: a tr. csatorna szélessége: 600 ~ 1000 mm A lapátok osztása: A lapátok sebessége: Teljesítmény: mélysége: 80 ~ 150 mm 800 ~ 1200 mm 0,1 ~ 0,3 m/s 2 ~ 5 kw Folyékony trágya továbbítása: Összegyőjtés az istálló padlószintje alatt kijuttatás az épületen kivüli tárolóba Átszivattyúzás a kihordó tartálykocsiba Kiszállítás a felhasználás helyére és szétszórás.

71 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Az élı állatok szállítása: Figyelembe veendık: - egészségvédelmi szempont - trágya eltávolítás - közbensı takarmányozás Hosszabb szállítás Ketreces tartás: - sertés - baromfi - házinyúl Célszerő ketrecekkel együtt Lábazattal ellátott ketrecek: villás emelı targoncával ( üzemen belül )

72 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Házinyúl ketreces szállítása: 1 kettéosztott kocsiszekrény ( kétszintes jármő ) 2 görgıs plató 3 ketrecek Ketreces állatszállításra alkalmas Kocsiszekrény mozgó ( görgıs ) platóval.

73 ANYAGMOZGATÁS AZ ÁLLATTARTÓ TELEPEKEN Rakodás.: 1 ketrecek kihozása targoncával 2 behordó eszköz 3/a szállítószalag 3/b görgısor 4 szállítókocsi ezen belül kézi erıvel mozgatás + rögzítés A ketrecekben szállítandó állatok rakodása. Nagy állatok szállítása: közúti jármővel. Pl.: ASZP 5 pótkocsi. ( szarvasmarha, sertés, ló ) Q h = 5 t Speciális transzkonténerek: nagy távolságra.

74 A KUKORICA ANYAGMOZGATÁSA A termés mozgatása elvileg azonos a többi szemes terményével. A szemes termények (betakarítást követı) anyagmozgatásának néhány változata 1. gabonakombájn, 2. billenı rakfelülető pótkocsi, 3. egytengelyes pótkocsi, 4. mezıgazdasági tehergépkocsi, 5. átmeneti tároló fogadógarat, 6. serleges felhordó, 7. elosztógarat, 8. magtisztító, 9. szállítószalag, 10. tároló, 11. ürítıcsiga, 12. hordozható szállítószalag, 13. mindent felhordó, 14. felszedıcsigás rakodó, 15. dobóadapter, 16. felszedımagtisztító, 17. szállítócsiga, 18. szárító, 19. láncos szállító, 20. fémsiló, 21. közúti tehergépkocsi.

75 A KUKORICA ANYAGMOZGATÁSA A hibrid vetımag mozgatása eltérı! A nagyon értékes szemeket a minıség megóvása céljából csövesen takarítják be és juttatják a hibridvetımag elıállító üzembe. Automatizált üzem! Minden mőveletet anyagmozgató gép köt össze! A vetımag elıállítás fıbb mőveletei: -A beérkezı csöves kukorica átmeneti tárolása -A csövek felhordása, válogatása -A csöves kukorica szárítása, morzsolás -A szemes kukorica tisztítása -A szemek válogatása, kalibrálása, osztályozása -A vetımag elszállítása -A hulladékok tárolása, elszállítása.

76 A KUKORICA ANYAGMOZGATÁSA Az anyagmozgatás elv a, billentı platós jármőrıl a csöves kukorica az elıtárolóba (1) b, gumihevederes szállítószalagok: (2) a garat alján, egymással szemben haladva. (v sz = 0,4 m/s) c, ferde felhordó szalag: ( 3 ) középen, 35 - ban, keresztbordákkal. (v h = 0,8 m/s) d, válogatószalag: ( 4 ) az épület felsı szintjén kézi válogatás ( v h = 0,2 m/s ) e, továbbító szalag on ( 5 ) a válogatott csövek a a szárítótartályok ( 6) felsı adagolónyílásába. ( v h = 0,6 m/s ) A hibridkukorica-üzem ag. mozgatás elve f, a kiszárított csöveket a morzsolókhoz ( 7 ) újabb szállítószalag ( vályús szalag ) továbbítja. ( v h = 0,6 m/s ) g, a morzsolókból kikerülı szemek ejtıcsövön vagy csúszdára jutnak a vízszintes szalagra ez a kalibráló üzemrészbe szállít. ( v h = 1,5 ~ 2,0 m/s, a nagyobb távolság miatt ). h, a morzsolókból a hulladékot ( csutka, pelyva, porszerő anyagok ) légáramú szállítóberendezés ( 8 ) fújja az ülepítı helyiségbe. folyt.

77 A KUKORICA ANYAGMOZGATÁSA i, a kalibrálásra nem alkalmas szemek árukukorica rostálása csúzdán a serleges felhordóra elıtárolóba. ( v s = 0,2 ~ 0,4 m/s ). f, az árukukorica zsákolása, elszállítása ( mint melléktermék ). k, a g - pontban említett válogatott termény a kalibráló üzemrészbe ( 9, 10, 11 ) halad, serleges felhordóval az osztógépekbe. l, az osztályozó és kalibráló gépek több szinten, egymás alatt helyezkednek el. Kapcsolat: ferde ejtıcsövekkel Az építmény: vertikális jellegő! m, a már kalibrált szemet szállítószalag illetve serleges felhordó mozgatja a zsákoló felé n, zsákolás ( 12 ), majd a kész áru sík szállítószalagon a készletezı-, szállítótérre ( 13 ). ( v h = 0,2 m/s ). Készletezés: rakodólapra, kötözéssel. Lényeges: a közel azonos áteresztıképesség biztosítása. Megoldás: kisebb sebességnél szélesebb szalag, illetve fordítva ( B = 400 ~ 800 mm )
