1. A vizsgált gép ismertetése

Átírás

1

2 1. A vizsgált gép ismertetése 1.1. Mûszaki leírás Az STK-6500 típusú pótkocsi egytengelyes futómûvel szerelt, kaparóléces lehordószerkezettel rendelkezõ, elsõsorban istállótrágya, tõzeg és komposzt kijuttatására alkalmazható, ~6,5 t hasznos teherbírású, traktorvontatású szállítóeszköz. A pótkocsi alvázát a kocsiszekrény hossztengelyének vonalában elhelyezett tartó és a hozzá hegesztéssel csatlakozó kereszttartók alkotják. A zárt szelvényû, elõre elkeskenyedõ vonórúd az alváz hossztartó nyúlványát képezi. A felhajtható, négyszög keresztmetszetû támasztóláb a vonórúdhoz csapszeges kötésen keresztül csatlakozik. A pótkocsi járószerkezete egytengelyes kivitelû. A kerekek négyszög keresztmetszetû tengelye hegesztéssel kapcsolódik a futómû himbájának két végéhez. A kocsiszekrény lemezbõl sajtolt oldalfalai nem oldható kötéssel kapcsolódnak a felépítmény hossztartóihoz. A kocsiszekrény hátsó részén elhelyezkedõ utolsó függõleges merevítõhöz rögzíthetõ a szóróadapterek kerete. A kocsiszekrénybe két tagból álló láncos, kaparóléces lehordószerkezet található, amelynek hajtását hidromotor végzi. A lehordószerkezet vonóelemét 12 mm méretû szemesláncok képezik, amelyekhez fülek hegesztésével rögzítik a kaparóléceket. A pótkocsi hátsó részére szerelhetõ adapterek keretében került elhelyezésre a trágyaszóró dobok hajtáselosztó háza, melynek kivezetõtengelye a gép oldalán hajtja meg a szórószerkezetet. A trágyaszóró adapter 2 db vízszintes elrendezésû záródobját a kocsiszekrény keretéhez csatlakoztatott toldattal rögzítették, és mindkét oldalon csapágyazták. A négyszögletes dobtengelyekre V kialakítású tépõfogakat egymásnak ellentétesen hegesztéssel rögzítették. A lehordószerkezet hajtása a kocsiszekrénybe épített hidromotorral történik, amely a szükséges energiát a vontatótraktor hidraulikus körébõl kapja. Az üzemi fékberendezés mindkét kerékre ható légfék, a kerekekbe épített fékpofákat külön-külön fékhenger mûködteti. A fékszelepet a vonórúd jobb oldalára rögzítették, a légvezetékek a traktor sûrítettlevegõ-hálózatához kapcsolhatók. Az alvázhoz rögzített kb. 40 literes légtartály biztosítja üzem közben a megfelelõ féklevegõ-mennyiséget. A mechanikus kivitelû, orsós rendszerû kézifék a járószerkezet két kerekének fékhengeréhez kapcsolódó fékkarokra hat Mûszaki adatok Névleges teherbírás 6500 kg Saját tömeg 1990 kg Szórószerkezet: elrendezése vízszintes, hátul szóró dobok száma 2 db 3

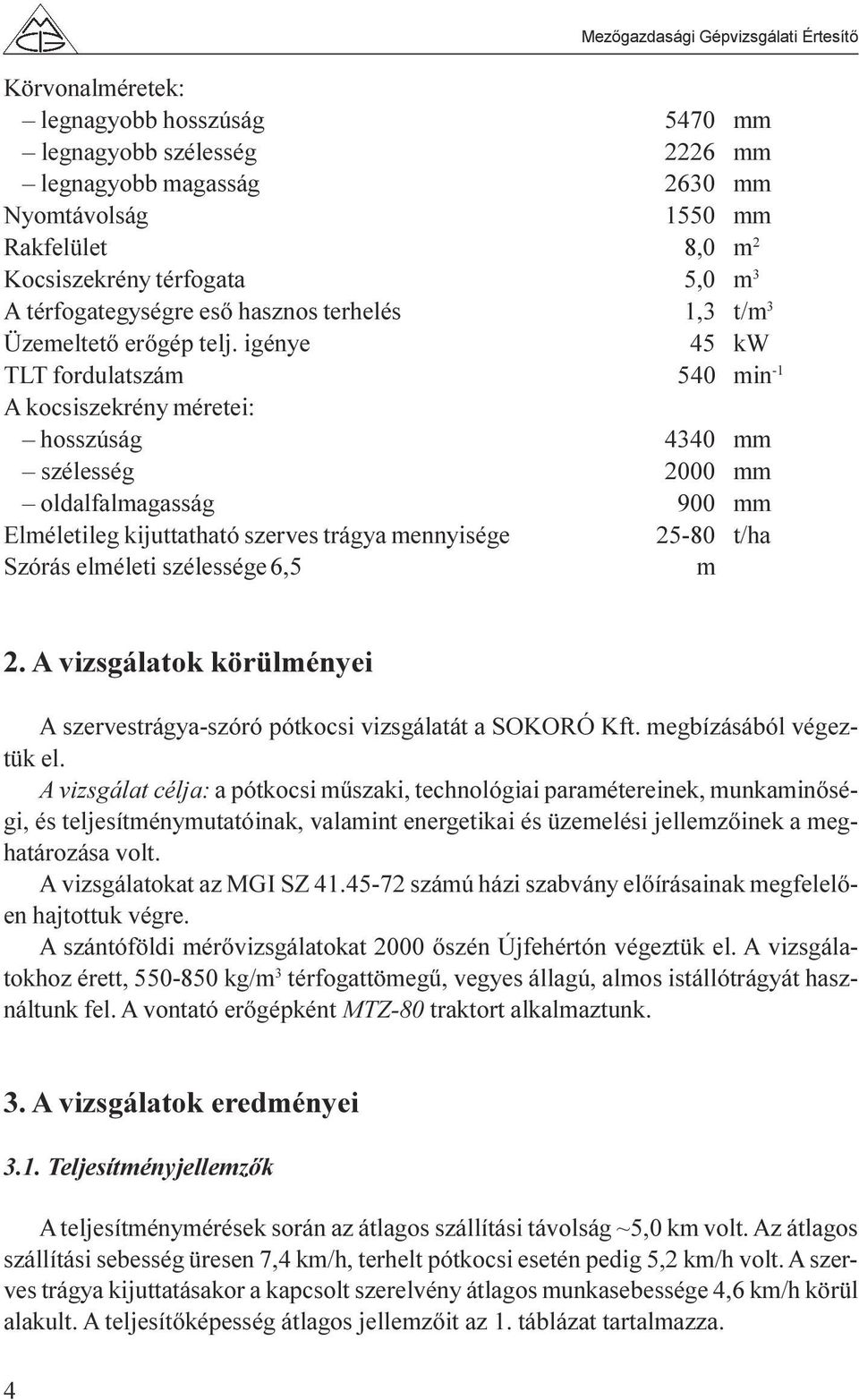

3 Körvonalméretek: legnagyobb hosszúság 5470 mm legnagyobb szélesség 2226 mm legnagyobb magasság 2630 mm Nyomtávolság 1550 mm Rakfelület 8,0 m 2 Kocsiszekrény térfogata 5,0 m 3 A térfogategységre esõ hasznos terhelés 1,3 t/m 3 Üzemeltetõ erõgép telj. igénye 45 kw TLT fordulatszám 540 min -1 A kocsiszekrény méretei: hosszúság 4340 mm szélesség 2000 mm oldalfalmagasság 900 mm Elméletileg kijuttatható szerves trágya mennyisége t/ha Szórás elméleti szélessége 6,5 m 2. A vizsgálatok körülményei A szervestrágya-szóró pótkocsi vizsgálatát a SOKORÓ Kft. megbízásából végeztük el. A vizsgálat célja: a pótkocsi mûszaki, technológiai paramétereinek, munkaminõségi, és teljesítménymutatóinak, valamint energetikai és üzemelési jellemzõinek a meghatározása volt. A vizsgálatokat az MGI SZ számú házi szabvány elõírásainak megfelelõen hajtottuk végre. A szántóföldi mérõvizsgálatokat 2000 õszén Újfehértón végeztük el. A vizsgálatokhoz érett, kg/m 3 térfogattömegû, vegyes állagú, almos istállótrágyát használtunk fel. A vontató erõgépként MTZ-80 traktort alkalmaztunk. 3. A vizsgálatok eredményei 3.1. Teljesítményjellemzõk A teljesítménymérések során az átlagos szállítási távolság ~5,0 km volt. Az átlagos szállítási sebesség üresen 7,4 km/h, terhelt pótkocsi esetén pedig 5,2 km/h volt. A szerves trágya kijuttatásakor a kapcsolt szerelvény átlagos munkasebessége 4,6 km/h körül alakult. A teljesítõképesség átlagos jellemzõit az 1. táblázat tartalmazza. 4

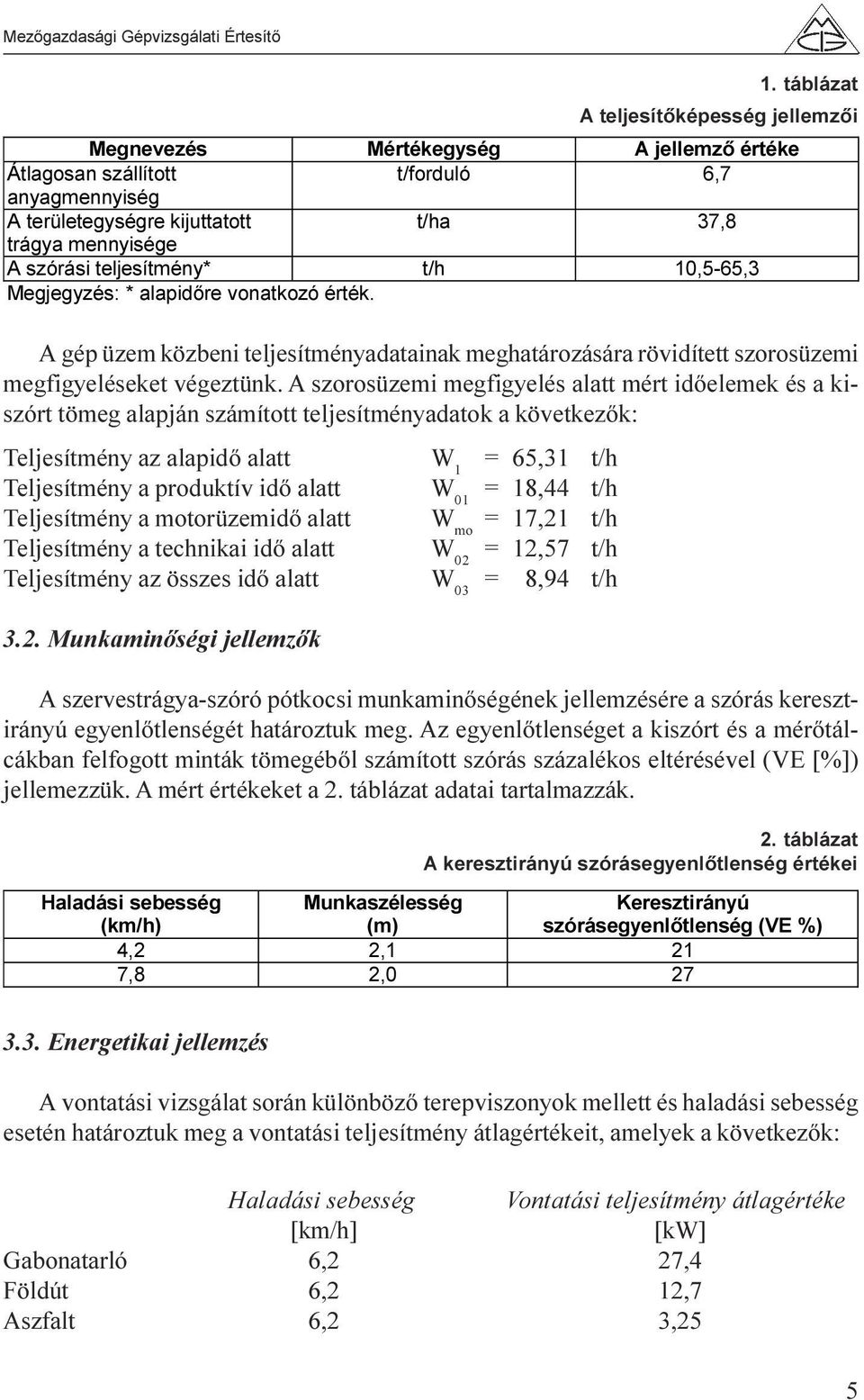

4 1. táblázat A teljesítõképesség jellemzõi Megnevezés Mértékegység A jellemző értéke Átlagosan szállított t/forduló 6,7 anyagmennyiség A területegységre kijuttatott t/ha 37,8 trágya mennyisége A szórási teljesítmény* t/h 10,5-65,3 Megjegyzés: * alapidőre vonatkozó érték. A gép üzem közbeni teljesítményadatainak meghatározására rövidített szorosüzemi megfigyeléseket végeztünk. A szorosüzemi megfigyelés alatt mért idõelemek és a kiszórt tömeg alapján számított teljesítményadatok a következõk: Teljesítmény az alapidõ alatt W 1 = 65,31 t/h Teljesítmény a produktív idõ alatt W 01 = 18,44 t/h Teljesítmény a motorüzemidõ alatt W mo = 17,21 t/h Teljesítmény a technikai idõ alatt W 02 = 12,57 t/h Teljesítmény az összes idõ alatt W 03 = 8,94 t/h 3.2. Munkaminõségi jellemzõk A szervestrágya-szóró pótkocsi munkaminõségének jellemzésére a szórás keresztirányú egyenlõtlenségét határoztuk meg. Az egyenlõtlenséget a kiszórt és a mérõtálcákban felfogott minták tömegébõl számított szórás százalékos eltérésével (VE [%]) jellemezzük. A mért értékeket a 2. táblázat adatai tartalmazzák. Haladási sebesség (km/h) 2. táblázat A keresztirányú szórásegyenlõtlenség értékei Munkaszélesség (m) 4,2 2,1 21 7,8 2,0 27 Keresztirányú szórásegyenlőtlenség (VE %) 3.3. Energetikai jellemzés A vontatási vizsgálat során különbözõ terepviszonyok mellett és haladási sebesség esetén határoztuk meg a vontatási teljesítmény átlagértékeit, amelyek a következõk: Haladási sebesség Vontatási teljesítmény átlagértéke [km/h] [kw] Gabonatarló 6,2 27,4 Földút 6,2 12,7 Aszfalt 6,2 3,25 5

5 3.4. Üzemelési jellemzõk A gép üzemelési jellemzõit istállótrágya szórásban végzett rövidített szorosüzemi megfigyeléssel állapítottuk meg. A szorosüzemi megfigyelés alatt felvett idõelemek alapján a számított üzemelési mutatók: produktívidõ-kihasználás K 01 = 0,42 motorüzemidõ-kihasználás K mo = 0,36 technikaiidõ-kihasználás K 02 = 0,24 produktív és összes idõ aránya K 03 = 0,18 technológiai üzembiztosság K 41 =1 mûszaki üzembiztosság K 42 =1 üzembiztosság K 4 = Munkavédelmi jellemzés A gépnek meg kell felelnie az alábbi dokumentumokban megfogalmazott, a biztonságos munkavégzést és az egészséget nem veszélyeztetõ munkavégzés feltételeinek: 21/1998. (IV.17.) IKIM rendeletnek vagy annak megfelelõ 91/368/EGK, 93/44/EGK és 93/68/EGK irányelvekkel módosított 89/392/EGK EU-direktívának, továbbá az MSZ EN 292-1; 1993; az MSZ EN 292-2; 1993; az MSZ EN 708 vagy a termékre vonatkozó C típusú szabványnak. Az elõzõeknek való megfelelõséget a gyártónak vagy a forgalmazónak megfelelõségi nyilatkozat kiadásával kell tanúsítani Kezelés és karbantartás jellemzése Az STK-6500 szervestrágya-szóró felépítménnyel szerelt pótkocsi traktorhoz kapcsolását és kezelését egy fõ traktorvezetõ képes elvégezni. A pótkocsi karbantartása a traktor vezetõje által könnyen elvégezhetõ, a hajtásrendszer és szórószerkezet különleges karbantartást igénylõ elemeket nem tartalmaz. A gép karbantartása, javítása átlagosan felszerelt mûhelyben megvalósítható. 4. Szakvélemény Az STK-6500 szervestrágya-szóró adapterrel felszerelt pótkocsi nagy területteljesítmény mellett és jó minõségben alkalmas az almos istállótrágyák 2,0-2,1 m munkaszélességben történõ kijuttatására. 6

6 A pótkocsi 6,5 t névleges teherbírása érett istállótrágyával a szórószerkezet által behatárolt magasságig rakodva kihasználható. A kocsiszekrény kaparóléces lehordószerkezetének sebessége lehetõvé teszi átlagosan 4,6 km/h munkasebesség mellett a 15,57-30,65 t/ha szervestrágya-mennyiség kijuttatását. A gép rövidített szorosüzemi megfigyelése során mért teljesítménye almos istállótrágya szórásakor alapidõ alatt W 01 = 18,44 t/h, míg összes munkaidõre vonatkoztatva W 03 = 8,94 t/h volt. A pótkocsi tényleges szórási teljesítménye (10,5-65,3 t/h) a szervestrágya-kijuttatási technológiákban megfelelõ. A szerves trágyák különbözõ érettségi fokát és állapotát figyelembe véve, valamint a választható haladási sebességekre tekintettel a pótkocsival 2,0-2,1 m hasznos munkaszélesség érhetõ el. A vízszintes szóródobokon elhelyezett tépõfogak aprító hatása és terítése a vizsgálatokon alkalmazott érett szerves trágyánál megfelelõ volt. A vontatási vizsgálat során 6,2 km/h átlagos haladási sebességnél földúton a vontatásiteljesítmény-igény 12,7 kw volt, míg terepen ugyanezen haladási sebesség mellett szórás közben 27,4 kw volt a szükséges teljesítmény értéke. Aszfalt úton a 6,2 km/h esetén 3,25 kw értékre adódott a gépcsoport önvontatási teljesítménye. A gép a vizsgálat ideje alatt üzembiztosan dolgozott, a rövidített szorosüzemi megfigyelés alapján a mûszaki üzembiztossága 1,0 és a technológiai üzembiztossága is 1,0 volt, azaz mûszaki és technológiai meghibásodás nem fordult elõ. Az elvégzett szórásvizsgálatok eredményei alapján az STK-6500 szervestrágya-szóró pótkocsi elsõsorban a közepes méretû gazdasági társaságokban alkalmazható jól az istállótrágya egyenletes kijuttatására. A kis (2,0-2,1 m) munkaszélességének megfelelõen a gép egyenletes terítése elsõsorban a nagyobb (3,5 m feletti) sortávolságú gyümölcsösökben, illetve szõlõültetvényekben használható ki megfelelõ hatékonysággal. 5. Üzemeltetési ajánlások, javaslatok Az elvégzett vizsgálatok alapján a szóráskép javítása céljából javasoljuk: a szóróhengerek alá kiegészítõ röpítõtárcsás adapter beépítését, így a trágya lehullásának megakadályozása mellett a szórásszélesség is növelhetõ; a megfelelõ távolságra telepített trágyaszarvasok segítségével jelentõsen javítható a gép üzem közbeni termelékenysége, miáltal a teljesítményjellemzõk is kedvezõbb képet mutatnak majd. A vizsgálatok alapján a felhasználók részére javasoljuk, hogy szervestrágya-szóráskor: alapidõ alatt t/h produktív idõ alatt t/h 7

7 összes munkaidõ alatt 7-10 t/h óránkénti teljesítményekkel számoljanak. Záradék A vizsgálati eredményeket az FVM Mûszaki Intézet és az FVMMI GM Gépminõsítõ Közhasznú Társaság közös tudományos-mûszaki tanácsa jóváhagyta. Lektor és sorozatszerkesztõ: Dr. Hajdú József Mûszaki szerkesztõ: Pálinkás Gábor Igazgató: Dr. Fenyvesi László, FVM Mûszaki Intézet Dr. Szente Márk, FVMMI GM Kht. Gödöllõ, június hó 8
