2 Technológia TRÁGYA TÍPUSAI 1. Szervestrágyák: istállótrágya, hígtrágya és trágyalé, komposzt, zöldtrágya. 2. Műtrágyák: N, P, K szilárd, folyékony, talajjavítók (gipsz, mész).

3 Szervestrágya-szórókkal szemben támasztott követelmények Egyenletesen szórják el a trágyát. Nagy legyen a területteljesítményük. Kiszórt mennyiség változtatható legyen. Istállótrágya-szórók a trágyát jól aprítsák. A trágyaszóró pótkocsi többcélú legyen. Technológia Hígtrágya-kijuttató gépek tegyék lehetővé a talajba injektálást és legyen keverési lehetőség a tartályban.

4 Technológia Szervestrágya-szórók csoportosítása Hígtrágya kijuttató gépek (tartálykocsik) Istállótrágya- szóró gépek

5 Tartálykocsik Hígtrágya kijuttató gépek Egyszerű tartálykocsi: külön szivattyúval kell feltölteni, ürítése gravitációs úton történik. Csigás keverővel ellátott tartálykocsi: csiga feladata a hígtrágya keverése és ürítése. Zagyszivattyús tartálykocsi: a tartálykocsit a forgólapátos zagyszivattyú tölti fel. Kompresszoros tartálykocsi: a hígtrágya kijuttatására legelterjedtebben alkalmazott tartálykocsi.

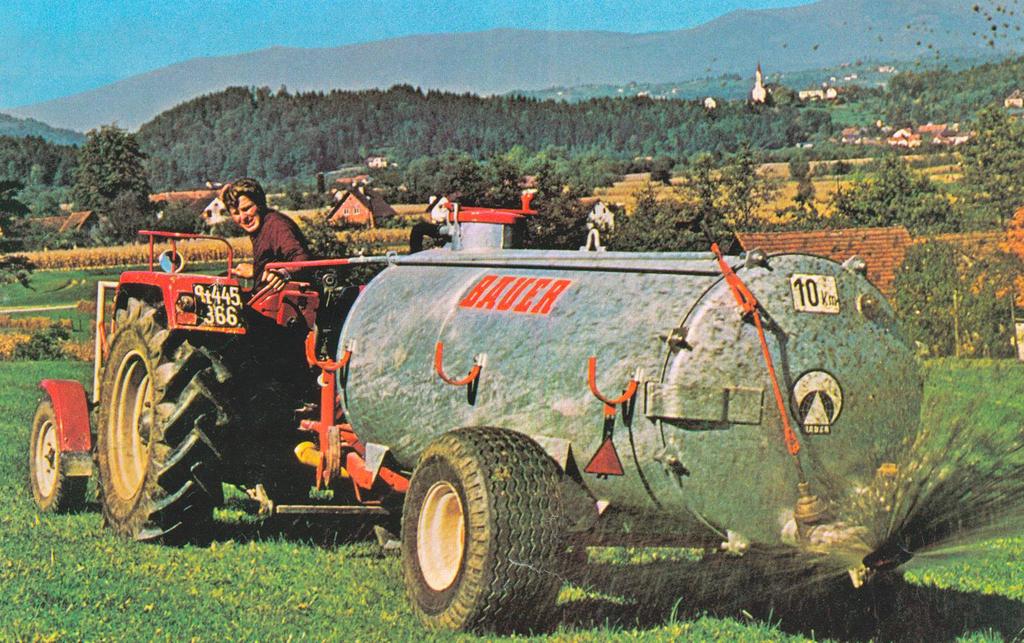

6 Tartálykocsik Csigás keverővel ellátott tartálykocsi TLT

7 Tartálykocsik Csigás keverővel ellátott tartálykocsi

8 Zagyszivattyús tartálykocsi Tartálykocsik TLT

9 Zagyszivattyús tartálykocsi Tartálykocsik

10 Tartálykocsik Zagyszivattyús tartálykocsi sűrű (nagy szárazanyag tartalmú) anyag felszívására is alkalmas szivattyú lehet: - csavarszivattyú - forgólapátos szivattyú a szivattyú le-fel mozgatása hidraulikus munkahengerrel történik a szórótárcsa a gép elején találhat a feltöltés, és kiszórás légköri nyomáson történik, nem szükséges nyomásálló tartály.

11 Kompresszoros tartálykocsi Tartálykocsik Vázszerkezet 2 Járószerkezet 3 Vonórúd 1 4 Tartály 5 Rotációs kompresszor 6 Kétállású csap 2 7 Tolózár 8 Szelepek

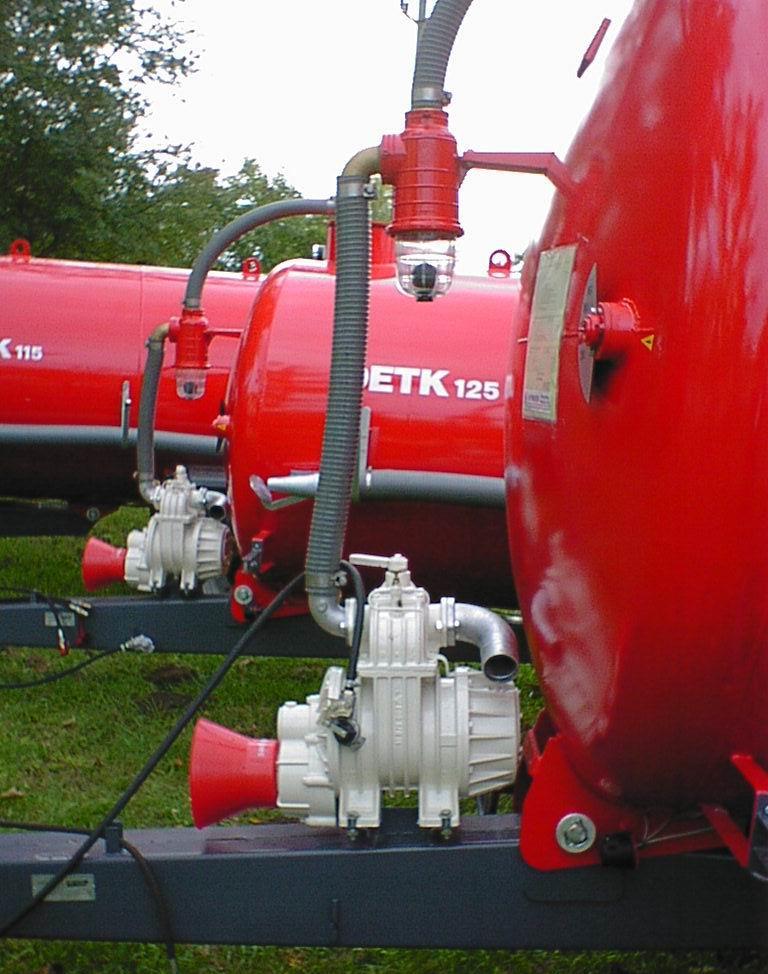

12 Tartálykocsik Kompresszoros tartálykocsi

13 Tartálykocsik

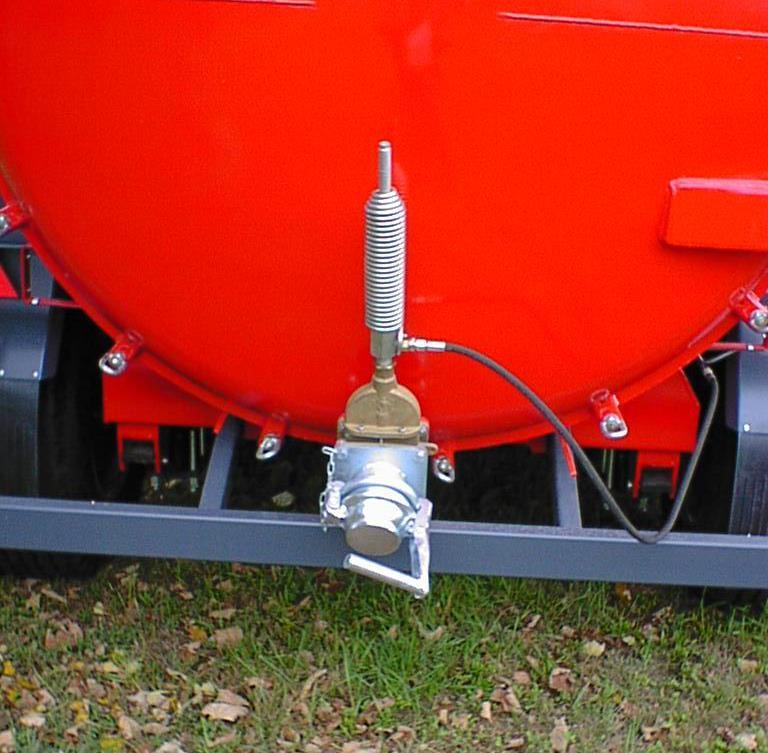

14 Tartálykocsik Munkahenger Tolózár

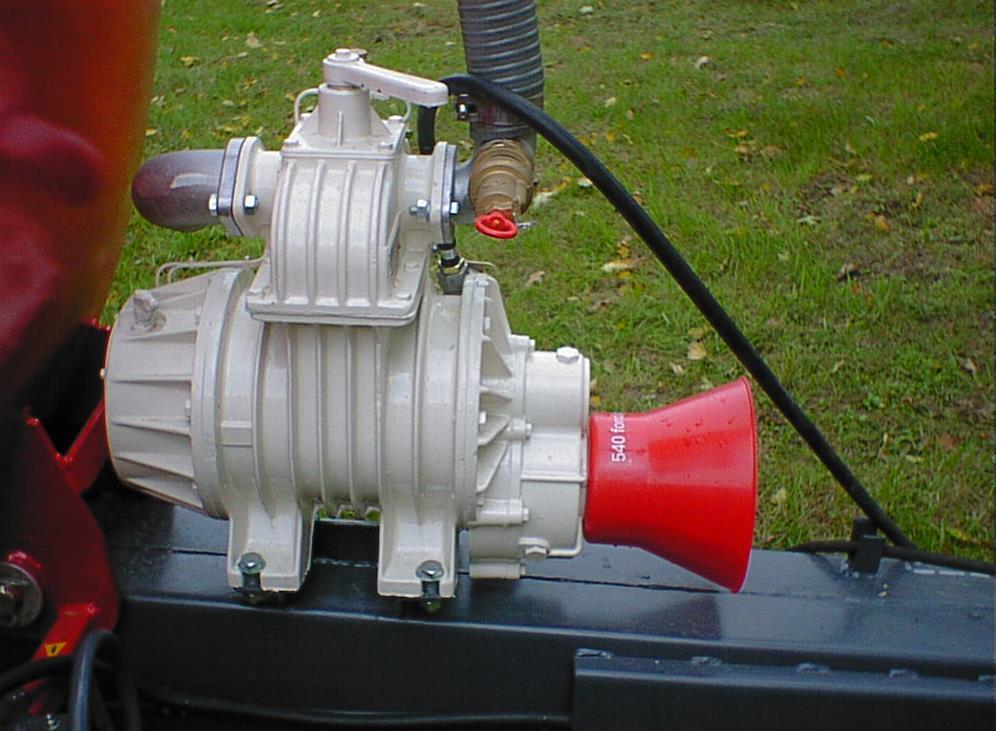

15 Tartálykocsik Kétállású csap Rotációs kompresszor

16 Tartálykocsik

17 Feltöltéskor a légsűrítő szívó oldalát tartályhoz. Tartálykocsik kapcsolják a A kpa (0,6-0,9 bar) mértékű szívás hatására, az anyag sűrűségétől függően, 4 7 m szívómagasság és 0,5 1 m 3 /min töltési teljesítmény érhető el. A kívánt folyadékszintnél egy úszóval mozgatott szelep a felszívást megszünteti, így a légsűrítő nem szennyeződhet. Ürítéskor a légsűrítő nyomó oldalát kapcsolják a tartályhoz. Az kpa (0,5 2,5 bar) túlnyomás hatására jut a hígtrágya a kijuttató szerkezethez.

18 Tartálykocsik A kiszórt mennyiség függ: a haladási sebességtől, a kifolyónyílás keresztmetszetétől, a túlnyomás értékétől. Kijuttatás történhet: talajfelszínre, talajfelszín alá (injektálással).

19 Tartálykocsik Kijuttatás a talajfelszínre Szórószerkezetek

20 Kompresszoros tartálykocsi Tartálykocsik

21 Tartálykocsik Kijuttatás a talajfelszín alá injektorral csap tartály tolózár elosztó kapa támasztókerék

22 elosztó Tartálykocsik Injektáló adapter

23 Injektálás Tartálykocsik

24 Istállótrágya-szórók ISTÁLLÓTRÁGYA-SZÓRÓK

25 Istállótrágya-szórók Istállótrágya-szórók csoportosítása Az alkalmazható technológia szerint: Hagyományos: a trágya szállítását és kiszórását egy gép végzi. Kétfázisú: a szállítást külön gépjármű végzi a szórást nagyteljesítményű szórógép végzi. Üzemeltetési mód szerint: Vontatott kivitelű (pótkocsi) Tehergépkocsira szerelt

26 Istállótrágya-szórók Istállótrágya-szórás technológiái Hagyományos technológia rakodás szállítás átrakodás szórás Kétfázisú technológia

27 Istállótrágya-szórók Szórásirányok

28 Istállótrágya-szórók Istállótrágya-szóró pótkocsi szerkezeti felépítése 4 1 Vázszerkezet 2 Vonórúd Járószerkezet 4 Kocsiszekrény 5 Anyagtovábbító szerkezet (lánc) 6 Szórószerkezet

29 Istállótrágya-szórók Istállótrágya-szórók szórószerkezetei Hátraszóró szórószerkezetek Vízszintes tengelyű Függőleges tengelyű Kombinált működésű Működésük A pótkocsin hátraszállított trágyát a szóródobok összeaprítják és szétterítik.

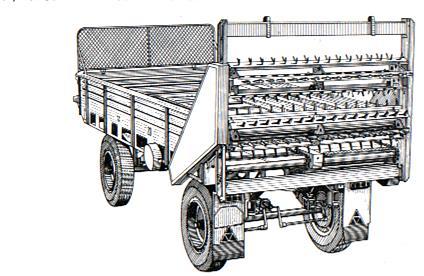

30 Istállótrágya-szórók Vízszintes tengelyű szórószerkezet Lehordó lánc 2 Szóródob 3 Tépődob Munkaszélessége 2-2,5 m

31 Vízszintes szóródobos gép Istállótrágya-szórók Kővédő háló

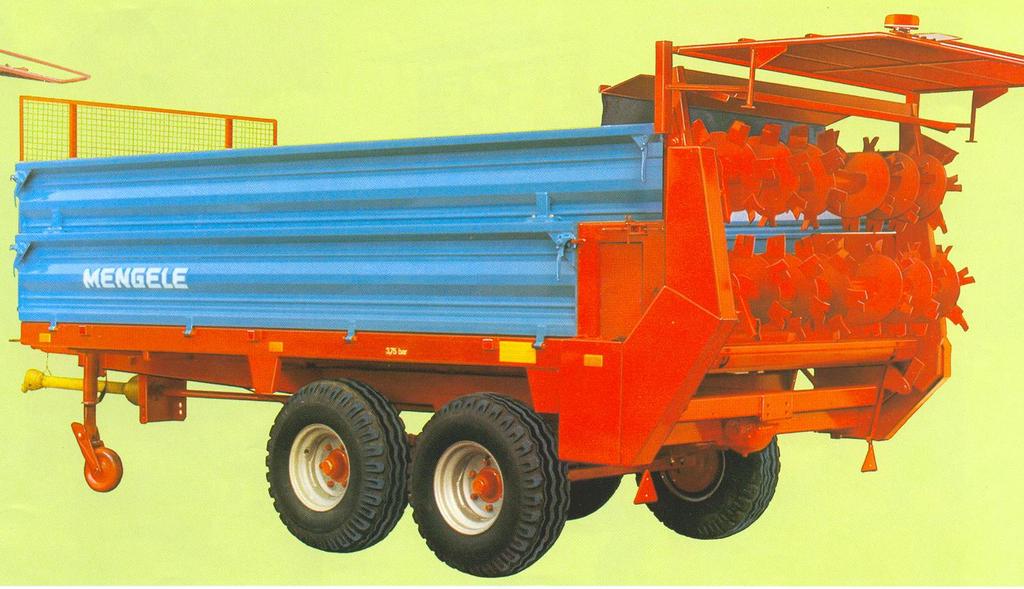

32 Vízszintes szóródobos gép Istállótrágya-szórók

33 Istállótrágya-szórók Függőleges tengelyű szórószerkezet Munkaszélessége 4-6 m

34 Istállótrágya-szórók Függőleges tengelyű szórószerkezet

35 Függőleges, csigás tépőfogas Istállótrágya-szórók

36 Istállótrágya-szórók Szóróadapter nélkül

37 Istállótrágya-szórók Kombinált működésű szórószerkezet Tépődob Szórólapátok A pótkocsin hátraszállított trágyát a tépődob összeaprítja, majd a szórólapátok 6-7 m szélességben szétterítik.

38 Istállótrágya-szórók Oldalra szóró szórógép Lehordólánc 2 Szóródob 3 Munkahenger 4 Oldalsó fal (lehajtható)

39 Oldalra szóró szórógép Istállótrágya-szórók

40 Oldalra szóró szórógép Istállótrágya-szórók

41 Istállótrágya-szórók Oldalra szóró szórógép Az áttöltés idejére a szórógép rakfelülete hidraulikus úton lesüllyeszthető, felépítményének oldala lehajtható, így az áttöltési veszteség csökkenthető. Tekintettel arra, hogy a szórógép a trágya szállításában nem vesz részt, (a kétfázisú szervestrágya szórásnál) a szórógép kihasználása jobb és nagyobb a területteljesítménye.

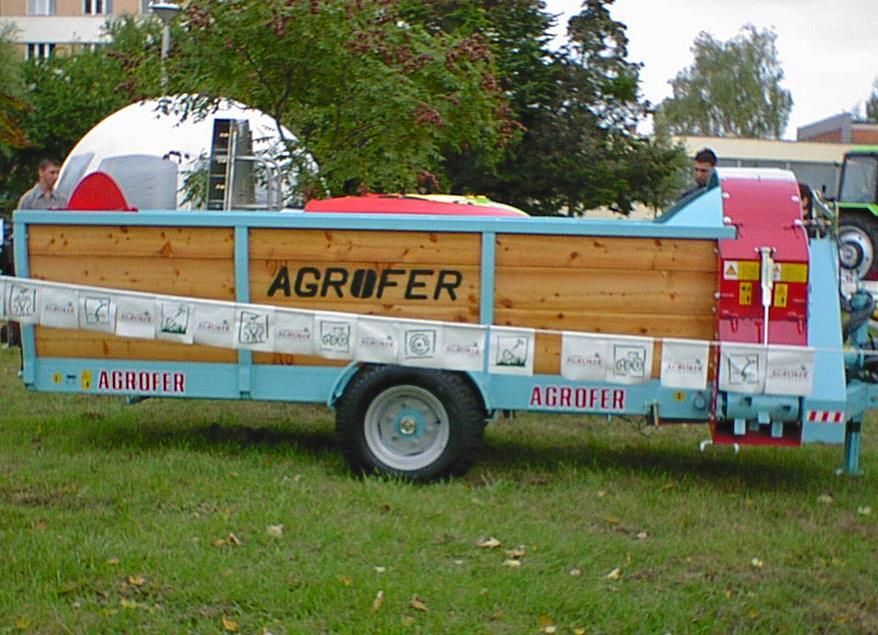

42 Istállótrágya-szórók Gyümölcsfasor szóró gép szóródob

43 Istállótrágya-szórók

44 Istállótrágya-szórók

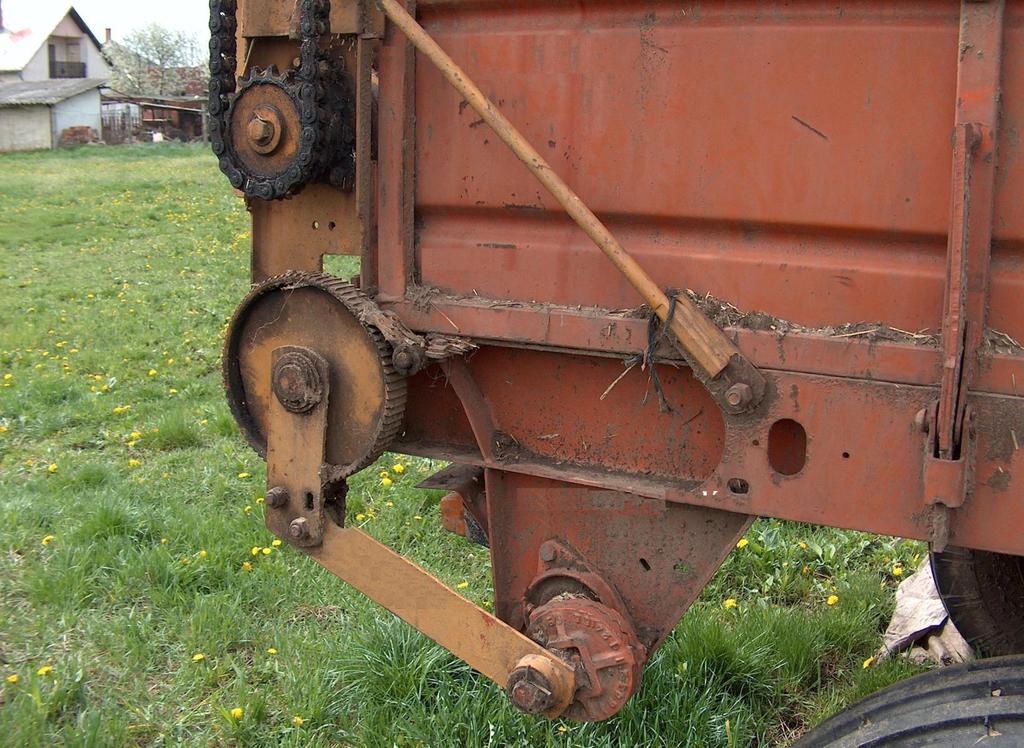

45 Istállótrágya-szórók Láncos-kaparóléces anyagtovábbító szerkezet Szemes láncok Kaparólécek

46 Meghajtás módjai Istállótrágya-szórók Kilincskerekes hajtóműről (lánc mozgása szakaszos) Hidromotorról (lánc mozgása folyamatos) Kilincskerekes hajtómű

47 Kilincskerekes hajtómű Istállótrágya-szórók

48 Hidromotoros hajtás Istállótrágya-szórók

49 Istállótrágya-szórók Kiszórt mennyiség változtatásának lehetőségei 1. Szórási sebesség változtatásával 2. Anyagtovábbító szerkezet (lehordó lánc) sebességének változtatásával

50 Üzemeltetés szabályai Istállótrágya-szórók Az erőgép és a pótkocsi összekapcsolása után el kell végezni a napi karbantartást. Kiszórt mennyiség beállítása: Az üzemeltetési sebesség megválasztása után táblázat segítségével be kell állítani a lánc sebességét. Az egyenletes szórás érdekében a pótkocsit egyenletesen rakjuk meg. Az üzemeltetést a megválasztott sebességi fokozatban névleges motorfordulatszámon végezzük. Mozgásmód vetélő ügyelve a helyes csatlakozásra. (oldalra szóró gépeknél körbejáró).

51 Műtrágyaszórók Műtrágyaszórók Műtrágyaszórók

52 Műtrágyaszórók Műtrágyaszórás gépei Műtrágyaszórók csoportosítása: szilárd műtrágyaszórók, folyékony műtrágyaszórók. Üzemeltetés módja szerint: vontatott, függesztett, tehergépkocsira szerelt adapter, légi gépek.

53 Műtrágyaszórók Műtrágyaszórókkal szemben támasztott követelmények Változtatható legyen a kiszórt mennyiség [kg/ha]. Nagy legyen a területteljesítménye. Egyenletesen szórjon, és ezt ne befolyásolja a tartály telítettsége és a domborzat. Legyen alkalmas különböző alakú és halmazállapotú műtrágyák kiszórására. Szerkezeti részek a kémiai szereknek jól ellenálljanak.

54 Műtrágyaszórók általános szerkezeti felépítése Műtrágyaszórók Tartály 2 Anyagtovábbító szerkezet 3 Tolózár 2 4 Szórószerkezet 5 Gépváz 6 Hajtást végző szerkezetek

55 Műtrágyaszórók Műtrágyaszórók szórószerkezetei MECHANIKUS MŰKÖDÉSŰ SZÓRÓSZERKEZETEK Röpítőtárcsás Csigás Lengőcsöves PNEUMATIKUS SZÓRÓSZERKEZET

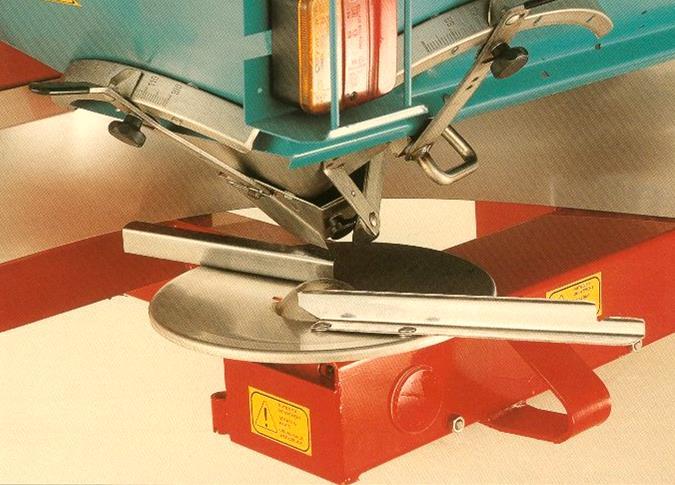

56 Műtrágyaszórók Röpítőtárcsás szórószerkezet

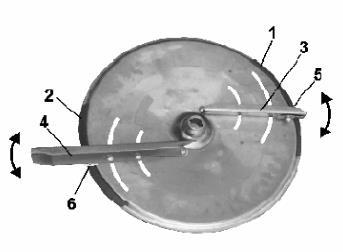

57 Műtrágyaszórók Röpítőtárcsás szórószerkezet Szórólapátok helyzete változtatható

58 Működési elve Műtrágyaszórók Egy vagy kéttárcsás kivitelben készülnek. A lapátokkal ellátott röpítőtárcsák meghajtásukat a TLT tengelyről vagy hidromotorról kapják. A tárcsák átmérője mm, fordulatszámuk /min. A tartályból az állítható nagyságú kiömlőrésen keresztül a tárcsákra vezetett műtrágyát a centrifugális erő hatására m szélességben szétterítik. Előnye a nagy területteljesítmény, hátránya egyenetlen szórás.

59 Anyagtovábbító szerkezet Műtrágyaszórók Gumihevederes anyagtovábbító Szórógépek anyagtovábbító szerkezete láncos- kaparóléces vagy gumihevederes kivitelben készül. Meghajtása a TLT tengelyről vagy járókerékről dörzskeréken keresztül történik.

60 Szóráskép Műtrágyaszórók

61 Műtrágyaszórók Röpítőtárcsás műtrágyaszóró gépek Vontatott röpítőtárcsás műtrágyaszóró gép

62 Műtrágyaszórók

63 Műtrágyaszórók üggesztett röpítőtárcsás műtrágyaszórók

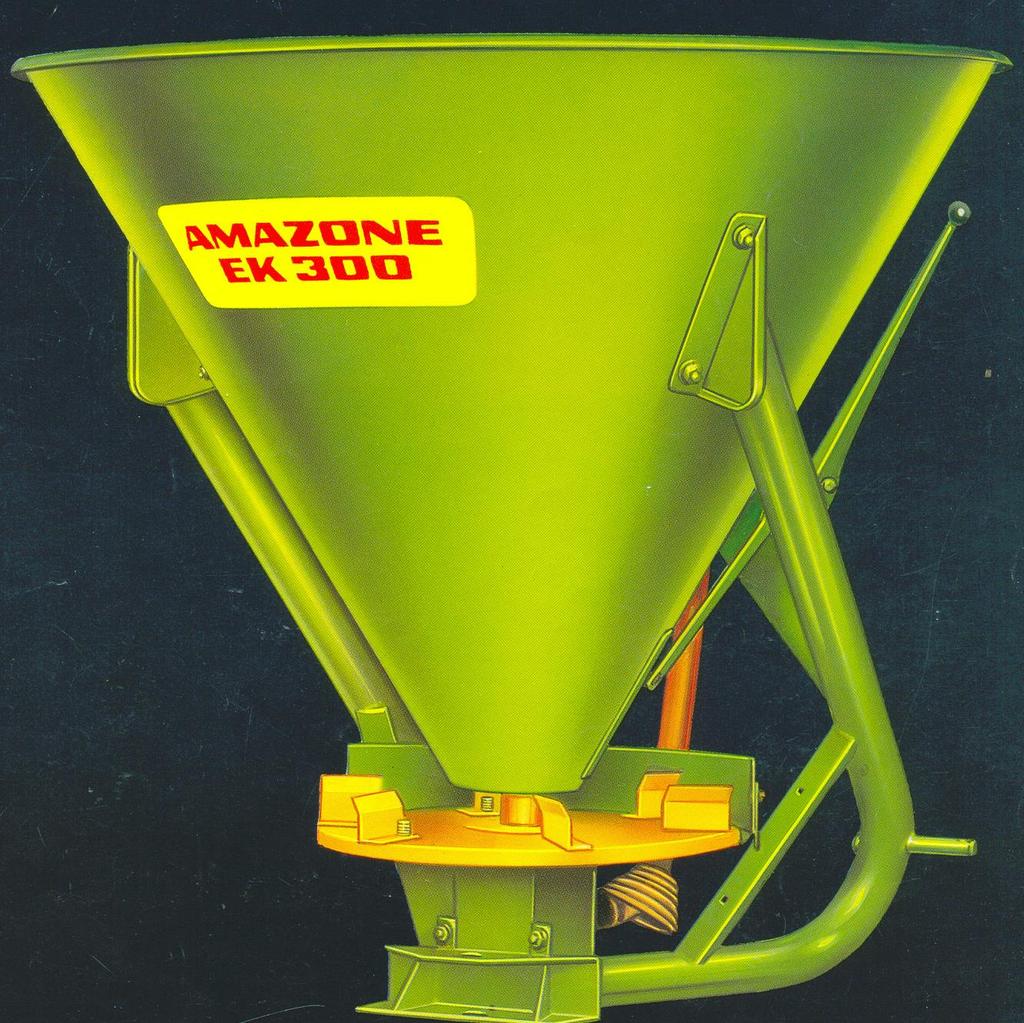

64 Műtrágyaszórók Egytárcsás, függesztett műtrágyaszóró

65 Műtrágyaszórók Kéttárcsás függesztett műtrágyaszórók Kiszórt mennyiség változtatásának lehetőségei: haladási sebességgel, kiömlőrés nagyságával.

66 Műtrágyaszórók

67 Műtrágyaszórók Tehergépkocsira szerelhető adapter

68 Műtrágyaszórók Tehergépkocsira szerelt adapter

69 Műtrágyaszórók Tehergépkocsira szerelt műtrágyaszóró Kiszórt mennyiséget a kiömlőrés nagyságával szabályozható.

70 Műtrágyaszórók Csigás szórószerkezetű műtrágyaszóró

71 Műtrágyaszórók Csigás szórószerkezetű műtrágyaszóró Tartály 2 Anyagtovábbító szerkezet 3 Tolózár 4 Szórócső 5 Csiga

72 Műtrágyaszórók Csigás műtrágyaszóró gép

73 Működése Műtrágyaszórók A haladási irányra merőlegesen elhelyezkedő szórócsőbe a tartályból gumihevederes anyagtovábbító szerkezet továbbítja a műtrágyát. A szórócsőben jobb-bal menetes csiga teríti szét a műtrágyát. A műtrágya a szórócső alján kiképzett változtatható méretű szóróréseken keresztül hullik a műtrágya a talajfelszínre. Munkaszélessége 6-12 m. A por és kristályos műtrágyákat egyenletesen szórják ki. Kiszórt mennyiséget a szórórések nagyságával és a haladási sebességgel lehet változtatni.

74 Műtrágyaszórók Lengőcsöves műtrágyaszórók

75 Működése Műtrágyaszórók A kúpos alakú tartály alján lévő pipa alakú cső lengő (ide-oda) mozgást végez. A nyitott tolózáron keresztül a lengőcsőbe kerülő műtrágyát a centrifugális erő hatására 4-7 m szélességben szétteríti. Kiszórt mennyiséget a tolózárral és a haladási sebességgel lehet változtatni.

76 Műtrágyaszórók Pneumatikus műtrágyaszórók

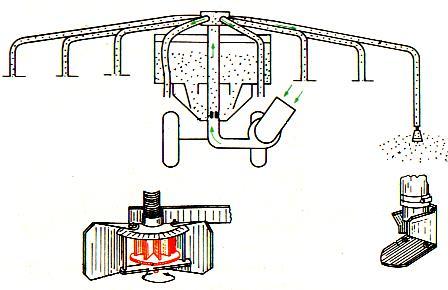

77 Pneumatikus műtrágyaszórók Műtrágyaszórók Központi elosztó 2 Műtrágyatartály 3 Szabályozható nyílások 4 Ventilátor 5 Szórócső 6 Ütközőlap

78 Működése Műtrágyaszórók A műtrágyatartályból (szabályozható méretű nyíláson vagy) központi tolóhengeres adagolón keresztül a ventilátor légáramába kerül a műtrágya. A levegő-műtrágyaszemcsék keverékét elosztókúp egyenletesen elosztja a szórócsövekbe. A műtrágya terítését a szórócsövek végén lévő ütközőlapok végzik. Kiszórt mennyiséget a központi adagolószerkezettel és a haladási sebességgel lehet szabályozni.

79 Műtrágyaszórók Repülőre szerelt műtrágyaszóró

80 Műtrágyaszórók Légi műtrágyaszórás gépei Előnyei nagy területteljesítmény, nincs taposási kár, lejtős területeken és ültetvényekben is jól alkalmazható. Hátrányai a gépek drágák, magas az üzemeltetési költségük.

81 Műtrágyaszórók Vontatott mélyműtrágyázó gép Tartály 2 Anyagtovábbító 3 Tolózár 4 Szár 5 Lazító szerszám 6 Járókerék A műtrágya, a lazítószerszám szárán keresztül kerül a talajba. Adagolási mélység cm. Gyümölcsösökben alkalmazzák.

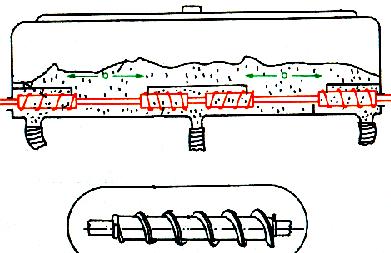

82 Vetőgépeken és kultivátorokon alkalmazott műtrágya adagoló Műtrágyaszórók Tartály 2 Csiga 3 Tengely 4 Csővezeték Csigás műtrágya adagoló

83 Vetőgépeken és kultivátorokon alkalmazott műtrágya adagoló Műtrágyaszórók

84 Műtrágyaszórók Vontatott műtrágyaszórók ellenőrzése ki kell számítani: egy járókerék fordulatra kiszórandó mennyiséget {m [kg]} m = D π B Q [kg/ford.] D [m] járókerék átmérője B [m] munkaszélesség Q [kg/m 2 ] szórásnorma beállítás után leforgatással meg kell állapítani a ténylegesen kiszórt mennyiséget.

85 Műtrágyaszórók üzemeltetésének szabályai Műtrágyaszórók A kiszórandó mennyiséget üzemeltetés előtt leforgatással vagy próbaszórással ellenőrizzük. Üzemeltetést a megválasztott sebességi fokozatban névleges motor fordulatszámon végezzük. Mozgásmód vetélő, ügyelve a helyes csatlakozásra. Röpítőtárcsás gépeknél 2-3 m-es átfedéssel dolgozzunk a megfelelő szórásegyenletesség érdekében.

86 Műtrágyaszórók Függesztett műtrágyaszórók ellenőrzése Szórási próbával Ismert mennyiségű műtrágyát (50 kg) kiszórunk majd megmérjük és kiszámítjuk a beszórt területet. T B T = S B S

87 Műtrágyaszórók Műanyag konténeres műtrágya feltöltés

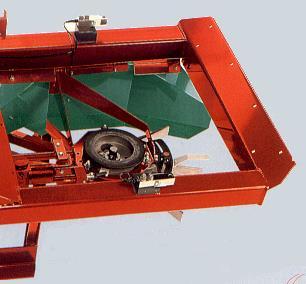

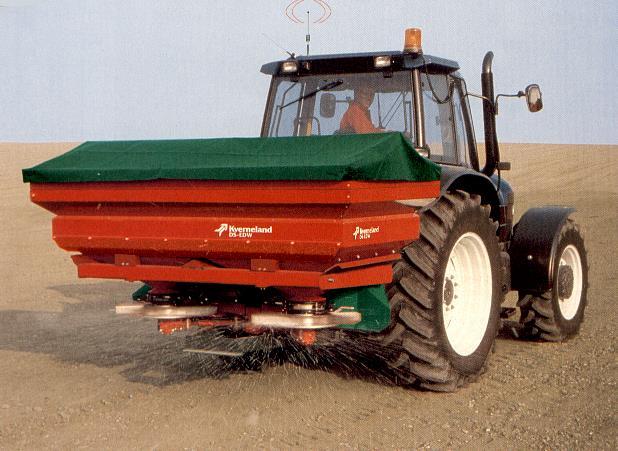

88 Műtrágyaszórók GPS Elektronikusan vezérelt adagolórendszer

89 Műtrágya kezelés Műtrágyák kezelésének gépei vagon Csigás vagonkirakó

90 Műtrágya tárházak faszerkezet (nem korrodál) betárolás szállítószalagokkal, vagy forgógémes rakodógépekkel történik. Műtrágyaőrlő gépek Műtrágya kezelés A műtrágyák a levegő nedvességtartalmát felveszik és a szemcséi összeállnak, csomósodnak ezért felhasználás előtt őrölni kell.

91 Műtrágyaőrlő gép Műtrágya kezelés

92 Szállítójárművek feltöltése műtrágyával Műtrágya kezelés Tárolóhelyen: szállítószalaggal serleges felhodóval forgógémes rakodógéppel Szántóföldön: billenőszekrényes pótkocsi magasra emelő billenőszekrényes kocsi műanyag konténer szállítótartályba épített csiga.

93 Folyékony műtrágyák kijuttatása A folyékony műtrágya vízben oldva vagy szuszpendált állapotban tartalmazza a növényi tápanyagokat. Kijuttatás történhet Folyékony műtrágya Talajfelszínre: Szántóföldi permetezőgéppel (kiszórás után azonnal be kell dolgozni) Repülőgépre vagy helikopterre szerelt szóró-berendezéssel. Öntözőberendezéssel (csepegtető öntöző-berendezéssekkel) Talajfelszín alá: talajművelő gépre szerelt injektáló berendezéssel.
