1 Mezőgazdasági gépész ismeretek középszint 1712 ÉRETTSÉGI VIZSGA október 19. MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Mezőgazdasági gépész ismeretek középszint írásbeli vizsga 1712

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A feleletválasztásos tesztfeladatnál a javított válaszok egyértelmű jelölés esetén értékelhetők! Azoknál a feladatoknál, amelyeknél több jó válasz van, ha valamennyit bekarikázza a vizsgázó, a feladat nem értékelhető. Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A feladatokra kapott pontszám nem lehet negatív. Számítási feladatoknál amennyiben a számolási hibából származó helytelen részeredmény a további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes végeredménynek kell tekinteni. Szöveges feladatoknál más helyes válasz (szóhasználat, megfogalmazás) is elfogadható írásbeli vizsga 2 / október 19.

3 Szöveges faladatok 1. Csoportosítsa a mezőgazdasági erőgépeket járószerkezetük kialakítása szerint! (3 x 1 pont, összesen 3 pont) a) Kerekes b) Lánctalpas c) Gumihevederes 2. Hogyan szabályozható az istállótrágya-szóró pótkocsik területegységre kiszórt mennyisége? (2 x 1 pont, összesen 2 pont) a) A lehordólánc sebességével. b) Az üzemeltetési sebességgel. 3. Válaszoljon a négyütemű dízelmotor működésével kapcsolatos kérdésekre! (4 x 1 pont, összesen 4 pont) a) Mit szív be a négyütemű dízelmotor? Tiszta levegőt. b) Milyen keverékképzésű az dízelmotor? Belső keverékképzésű. c) Mely ütemekben van mindkét szelep zárva? Sűrítési és terjeszkedési ütemben. d) Mi történik a sűrítési ütem vége előtt? Az Fhp előtt fokkal porlasztó. 4. Milyen káros hatásai vannak a kerékcsúszásnak (szlipnek)? (2 x 1 pont, összesen 2 pont) a) Kopik a gumiabroncs. b) Nő az üzemanyag-fogyasztás. 5. Egészítse ki a szántási módokra vonatkozó mondatokat! (2 x 1 pont, összesen 2 pont) Az összeszántást a tábla közepén kell kezdeni. Széjjelszántásnál a tábla közepén keletkezik záróbarázda írásbeli vizsga 3 / október 19.

4 6. Csoportosítsa a fékeket működtetési módjuk alapján! (3 x 1 pont, összesen 3 pont) a) Mechanikus b) Hidraulikus c) Pneumatikus 7. Ismertesse a kenés feladatait! (4 x 1 pont, összesen 4 pont) a) A súrlódás csökkentése b) A keletkezett hő elvezetés c) Korrózióvédelem d) Zajcsillapítás Tesztfeladatok 8. Húzza alá a helyes válaszokat! (5 x 1 pont, összesen 5 pont) 8.1. Milyen problémát eredményez a túl nagy szelephézag? a) A szelep nem ül fel a szelepülésre, kitámaszt. b) Kisebb a nyitási keresztmetszet, csökken a hengerek feltöltése, a motor teljesítménye. c) Nem záródnak a szelepek Mi a nyomóolajzás lényege? a) A forgó alkatrészek szórják fel az olajat a kenendő helyekre. b) Az olaj 4-6 bár nyomáson cirkulál az olajteknő és a kenőhelyek között. c) A kenést a benzinbe kevert olaj biztosítja Mi a hiba oka, ha nem emel ki az erőgép tengelykapcsolója? a) Kopott a tengelykapcsoló tárcsa. b) Nagy a pedál holtjátéka. c) Kicsi a pedál holtjátéka Hogyan változik az olaj viszkozitása a hőmérséklet emelkedésével? a) Az olaj viszkozitása nem változik. b) Az olaj viszkozitása nő. c) Az olaj viszkozitása csökken Hogyan szabályozható a dízelporlasztó nyitó nyomása? a) Nyomásszabályzó szeleppel. b) A porlasztótűt terhelő rugó előfeszítésének változtatásával. c) A porlasztócsúcs cseréjével írásbeli vizsga 4 / október 19.

5 9. Jelölje meg az arató-cséplő géppel betakarítható növényeket! (4 x 1 pont, összesen 4 pont) Rozs Kukorica Napraforgó Hagyma Zöldborsó Száraz borsó 10. Döntse el, hogy a rézre vonatkozó állítások igazak, vagy hamisak! Írja a megfelelő szót (Igaz / Hamis) a pontozott vonalra! (3 x 1 pont, összesen 3 pont) Igaz A réz olvadáspontja több mint 1000 o C. Hamis A réz rosszul vezeti a hőt és az elektromos áramot. Hamis A réz képlékeny, de rosszul önthető anyag. 11. Döntse el, hogy az ábrán látható belső égésű motorra vonatkozó állítások igazak, vagy hamisak! Írja a megfelelő szót (Igaz / Hamis) a pontozott vonalra! (6 x 1 pont, összesen 6 pont) Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. Igaz Hamis Igaz Hamis Igaz Igaz Négyütemű dízelmotor. A motor hajtóanyaga benzin. A motor tiszta levegőt szív be. Az összesűrített benzin levegő keveréket gyújtógyertya gyújtja meg. Két főtengely fordulatra esik egy hasznos munkaütem. Kipufogó ütemben a dugattyú az alsó holtponttól a felső holtpont felé halad írásbeli vizsga 5 / október 19.

6 12. Döntse el, hogy az ábrán látható műtrágyaszóróra vonatkozó állítások igazak, vagy hamisak! Írja a megfelelő szót (Igaz / Hamis) a pontozott vonalra! (5 x 1 pont, összesen 5 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I. Igaz Röpítőtárcsás szórószekezettel szerelt műtrágyaszóró. Hamis A műtrágyát csiga továbbítja a röpítőtárcsákhoz. Hamis A területegységre kiszórt mennyiség a haladási sebességgel nem változtatható. Igaz A területegységre kiszórt mennyiség a haladási sebességgel és a kiömlőrés nagyságával szabályozható. Hamis A röpítőtárcsák hidromotorról meghajtottak. 13. Döntse el, hogy az ábrán látható vetőszerkezetre vonatkozó állítások igazak, vagy hamisak! Írja a megfelelő szót (Igaz / Hamis) a pontozott vonalra! (5 x 1 pont, összesen 5 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I. Hamis Pneumatikus működésű nyomólégáramú vetőszerkezet. Igaz Szemenkénti vetésre alkalmazzák. Igaz Vetőeleme vetőtárcsa, amely a mag méretének megfelelően cserélhető. Hamis A maglesodrója lesodorja a vetőtárcsáról a magvakat. Igaz A tőtávolság a vetőtárcsa furatainak számával és fordulatszámának változtatásával szabályozható írásbeli vizsga 6 / október 19.

7 14. Párosítsa össze a kukoricához tartozó termesztési jellemzőket! A megfelelő betűjelet írja a kipontozott helyre! (3 x 1 pont, összesen 3 pont) A) 75 cm B) cm C) 4-5 cm C) vetési mélység B) tőtávolság A) sortávolság 15. Húzza alá a bálázógépekre vonatkozó helyes állításokat! (4 x 1 pont, összesen 4 pont) A hasábbálázóknál a bála tömörsége a) a préscsatorna szűkítésével állatható. b) a préscsatorna hosszának változtatásával állatható. A körbálázók a) a bálazsineget csomóval kötik meg. b) a bálazsineget többször magukra tekerve végzik a kötözést. c) a hálót magukra tekerve végzik a kötözést. A bálázógépek üzemeltetési sebességét meghatározza a) a rend vastagsága. b) a traktor TLT tengelyének fordulatszáma. 16. Húzza alá a pótkocsikra vonatkozó helyes állításokat! (2 x 1 pont, összesen 2 pont) A mezőgazdasági pótkocsik fékszerkezete a) minden kerékre ható hidraulikus működésű fékberendezés. b) minden kerékre ható pneumatikus működésű fékberendezés. c) a hátsó kerekekre ható mechanikus működtetésű fékberendezés. Mezőgazdasági erőgéppel a) egy kéttengelyes pótkocsi vontatható. b) két kéttengelyes pótkocsi vontatható. c) az erőgép forgalmi engedélyében szereplő össztömegű pótkocsis szerelvény vontatható írásbeli vizsga 7 / október 19.

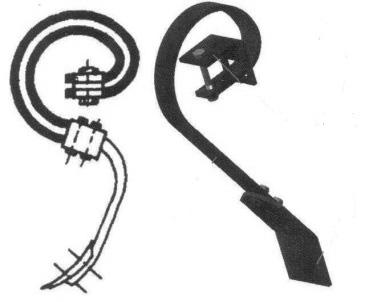

8 17. Párosítsa össze az ábrán látható művelő szerszámszárakat a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3 x 1 pont, összesen 3 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I. A B C Rugalmas szerszámszár Szerszámszár rugós biztosítással Merev szerszámszár B C A Ábraelemzési feladatok 18. Nevezze meg az ábrán látható motor szerkezeti részeit! (7 x 1 pont, összesen 7 pont) 1. Szelepfedél 2. Szelepfedél-tömítés 3. Hengerfej 4. Hengerfej-tömítés 5. Motortömb 6. Olajteknő-tömítés 7. Olajteknő Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I írásbeli vizsga 8 / október 19.

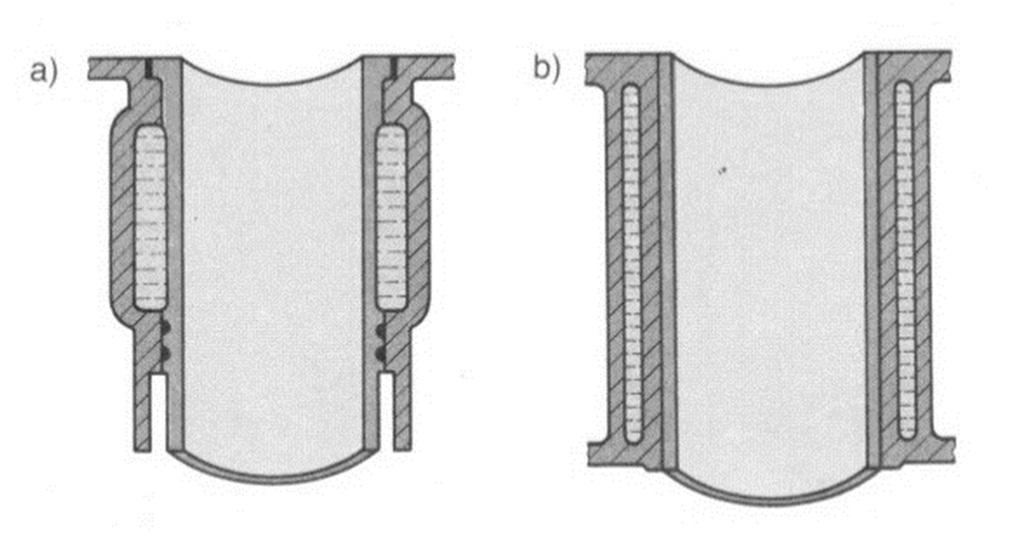

9 19. Nevezze meg, az ábrán látható hengerperselyeket! Melyiknek jobb a hűtése? (3 x 1 pont, összesen 3 pont) a) Nedves hengerpersely b) Száraz hengerpersely A nedves perselynek jobb a hűtése. Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. 20. Nevezze meg az ábrán látható arató-cséplő gép tisztítószerkezetének számokkal jelölt szerkezeti részeit! (10 x 1 pont, összesen 10 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I. 1. Bordás gyűjtőasztal 2. Szalmarázó ládák 3. Szemgyűjtő asztal 4. Törekrosta 5. Pelyvarosta 6. Rostatoldat 7. Kalászkihordó csiga 8. Magkihordó csiga 9. Szelelő ventilátor 10. Excenteres hajtómű 1712 írásbeli vizsga 9 / október 19.

10 Szerkesztési feladat 21. Készítsen az axonometrikus ábráról méretezett alkatrészrajzot a szükséges nézetekkel, M 2:1 méretarányban! Készítse el az alkatrészrajz mérethálózatát! (10 pont) Vetületek elkészítése, képi helyesség 4 pont Vonalvastagságok, vonalfajták alkalmazása 2 pont Mérethálózat elkészítése, méretszámok, nyilak, olvashatóság iránya 2 pont Méretarány M 2:1 betartása, méretarány feltüntetése 1 pont A rajz esztétikai kivitelezése, külalakja 1 pont 1712 írásbeli vizsga 10 / október 19.

11 Számítási feladatok 22. Számítási feladat (10 pont) A 6 soros szemenkénti vetőgép sortávolsága 750 mm. A fenti adatok ismeretében számítsa ki: a) az üzemeltető erőgép nyomtávolságát (cm), b) a vetőgép munkaszélességét (cm), c) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor kerekét vezetjük a nyomjelző által húzott nyomon (cm), d) a nyomjelző kinyúlását a szélső csoroszlyától mérve, ha a traktor középvonalát vezetjük a nyomjelző által húzott nyomon (cm)! Adatfelvétel, mértékegységek átváltása (2 pont) z = 6 t = 750 mm = 75 cm Az üzemeltető erőgép nyomtávolsága (2 pont) A = 2 x t = 2 x 75 cm = 150 cm A = 150 cm A vetőgép munkaszélessége (2 pont) B = n x t = 6 x 75 cm = 450 cm B = 450 cm A nyomjelző kinyúlása a szélső csoroszlyától mérve kerékvezetés esetén (2 pont) Nysz = B/2 + t/2 A/2 Nysz = 450/2 + 75/2 150/2 = 187,5 cm Nysz = 187,5 cm A nyomjelző kinyúlása a szélső csoroszlyától mérve középvezetés esetén (2 pont) Nyk = B/2 + t/2 Nyk = 450/2 + 75/2 = 262,5 cm Nyk = 262,5 cm 1712 írásbeli vizsga 11 / október 19.
