MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Mezőgazdasági gépész ismeretek középszint 1721 ÉRETTSÉGI VIZSGA május 16. MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A feleletválasztásos tesztfeladatnál a javított válaszok egyértelmű jelölés esetén értékelhetők. Azoknál a feladatoknál, amelyeknél több jó válasz van, ha valamennyit bekarikázza a vizsgázó, a feladat nem értékelhető. Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A feladatokra kapott pontszám nem lehet negatív. A számítási feladatoknál amennyiben a számolási hibából származó helytelen részeredmény a további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes végeredménynek kell tekinteni. Szöveges feladatoknál más helyes válasz (szóhasználat, megfogalmazás) is elfogadható írásbeli vizsga 2 / május 16.

3 SZÖVEGES FELADATOK 1. Sorolja fel a nem oldható kötéseket! a) Szegecskötés b) Hegesztett kötés c) Forrasztás d) Ragasztás (4x1 pont) 2. Ismertesse a korrózió fogalmát, megjelenési módjait, illetve jellemezze azokat! (5 pont) A korrózió fogalma: (1 pont) A fémekben a környezeti hatások következtében bekövetkezett változásokat korróziónak nevezzük. A korrózió megjelenésének formái és jellemzése: (4x1 pont) a) A felületi korrózió esetén a fémszerkezet felületén egyenletes, egybefüggő rozsdaréteg alakul ki. b) Lyukkorrózió: A felületi réteg alá hatoló, éles határvonalú, kis felületű, de nagy mélységű korróziós károsodás. Az alkatrész szilárdságát jelentős mértékben csökkenti. c) Réskorrózió: szűk résekbe szivárgó elektrolit (pl. a levegő nedvességtartalma) hatására fellépő, a rés felületén jelentkező korrózió. d) Kristályközi korrózió: különböző ötvözőanyagok határfelületein alakul ki. Hatására a felületen repedések indulnak ki, amelyek tovább terjednek az anyag belseje felé. 3. Csoportosítsa az ekéket a forgatás iránya szerint! a) Ágyekék b) Váltva forgató ekék 4. Hogyan lehet szabályozni a permetezőgépeknél a hektáronként kiszórt mennyiséget? a) A szórófejek cseréjével. b) A nyomás változtatásával. c) A haladási sebességgel. (2x1 pont) (3x1 pont) 5. Mit nevezünk cséplőrésnek? A cséplődob és a dobkosár között található menetirányban szűkülő rést. (2 pont) 1721 írásbeli vizsga 3 / május 16.

4 6. Válaszoljon a négyütemű Otto-motor működésével kapcsolatos kérdésekre! (4x1 pont) a) Mit szív be a négyütemű Otto-motor? Benzin levegő keveréket. b) Mennyi az Otto-motorok kompresszióviszonya? c) Mely ütemekben van mindkét szelep zárva? Sűrítési ütemben. d) Mi történik a sűrítési ütem vége előtt? A gyújtógyertya meggyújtja a benzin levegő keverékét írásbeli vizsga 4 / május 16.

5 TESZTFELADATOK 7. A kétsoros hevederes szegecskötésekre vonatkozó alábbi megállapítások vagy igazak, vagy hamisak. Ha igaz a megállapítás, I betűt, ha hamis, H betűt írjon a kipontozott vonalra! (4x1 pont) I... H... I... H... Az összekötendő lemezek egy síkban helyezkednek el. A hevederen a szegecsek két sorban helyezkednek el. Az összekötendő lemezeken a szegecsek lemezszélenként két-két sorban helyezkednek el. Az egy lemezszélhez tartozó, egymás mellett lévő sorokban a szegecsosztás nem lehet azonos nagyságú. 8. A tengelykapcsolókra vonatkozó alábbi megállapítások vagy igazak, vagy hamisak. Ha igaz a megállapítás, I betűt, ha hamis, H betűt írjon a kipontozott vonalra! (4x1 pont) H... A súrlódólemezes-tengelykapcsolók kisebb nyomaték átvitelére alkalmasak, mint a súrlódótárcsás-tengelykapcsolók. I... A Hardy-tárcsás tengelykapcsoló a kismértékű tengelyszöghiba kiegyenlítése mellett a lökésszerű terheléseket is csillapítja. H... A körmös tengelykapcsoló valamennyi típusa üzem közben szét- és összekapcsolható. H... A merevtárcsás-tengelykapcsolóknál a nyomaték átvitelét mindig a két tárcsafél között ébredő súrlódóerő biztosítja. 9. Az alábbi, a fémek szerkezetére és tulajdonságaira vonatkozó megállapítások vagy igazak, vagy hamisak. Ha igaz a megállapítás, I betűt, ha hamis, akkor H betűt írjon a pontozott vonalra! (4x1 pont) I... A fémek szilárdsága a fémes kötés következménye. H... A fémek tulajdonsága független a krisztallitok nagyságától. H... Az ötvözetek felmelegítéskor és dermedéskor a színfémekhez hasonlóan viselkednek. I... A színfémek olvadás- és dermedéspontja megegyezik. 10. Húzza alá azokat az állításokat, amelyek az öntöttvasra jellemzőek! a) Könnyen törik, rideg. b) Nem rozsdásodik. c) Nehezen lehet megmunkálni. d) Rosszul hegeszthető. e) Jól önthető. (3x1 pont) 1721 írásbeli vizsga 5 / május 16.

6 11. Jelölje meg a szántásra és az ekékre vonatkozó helyes állításokat! (3x1 pont) A középmélyszántó ekék szántási mélysége cm. Az ágyekék a kihasított barázdaszeletet jobbra forgatják. A megfelelő forgatás feltétele, hogy a szántás mélysége nagyobb legyen, mint az ekefej fogásszélessége. A szántás célja: a talaj fizikai és biológiai állapotának megváltoztatása, az elpusztult gyomnövények és szerves trágyák talajba forgatása. Az összeszántást a parcella szélén kell kezdeni. A váltva forgató ekék mindkét oldali forgatásra alkalmasak és ágyekeként is használhatóak. 12. Húzza alá a helyes válaszok betűjelét! 12.1 Milyen a négyütemű motorok vezérlése? a) Résvezérlés. b) Vegyes vezérlés. c) Szelepvezérlés. (5x1 pont) 12.2 Mi a motorok hűtési rendszerének a feladata? a) A motor működésének biztosítása. b) A motor üzemi hőmérsékletének o C-os biztosítása. c) A hűtőfolyadék keringetése a motorban Mit jelnet a benzin oktánszáma? a) A benzin gyulladási képességét fejezi ki. b) A benzin minőségére jellemző szám. c) A benzin kompressziótűrését fejezi ki A dízel tüzelőanyag-ellátó rendszerben található fejszelepnek mi a feladata? a) Elzárja a gázolaj útját. b) A nyomócsőben a gázolaj nyomását állandó értéken tartja. c) Megakadályozza a gázolaj visszafolyását, tehermentesíti a nyomócsövet Mennyi a hidraulikus rendszerbe épített fogaskerék-szivattyúk nyomása? a) Mpa, b) Mpa, c) Mpa. 13. Karikázza be a bálázógépekre vonatkozó helyes állításokat! (3x1 pont) A kis hasábbálát készítő gép a) hálóval köti meg a bálát. b) zsineggel végzi a kötözést. c) csak lágy dróthuzallal kötöz írásbeli vizsga 6 / május 16.

7 13.2. A változó présterű körbálázó a) belülről kifelé tömörít. b) kívülről befelé tömörít. c) esetében a bála forgatását hevederek végzik. 14. Karikázza be a műtrágyaszóró gépekre vonatkozó helyes állításokat! (3x1 pont) A függesztett röpítőtárcsás műtrágyaszóró gépeknél a területegységre kiszórt mennyiség függ a) a szórótárcsák fordulatszámától. b) a haladási sebességtől és a kiömlőrés nagyságától. c) a TLT tengely fordulatszámától A függesztett műtrágyaszóró gépeket a) vetélő mozgásmóddal kell üzemeltetni, ügyelve a helyes csatlakozásra. b) a terepviszonyoktól függően 6-8 km/h sebességgel üzemeltessük. c) állandó motorfordulatszámon, a megválasztott sebességi fokozatban üzemeltessük. d) körbejáró mozgásmóddal üzemeltessük írásbeli vizsga 7 / május 16.

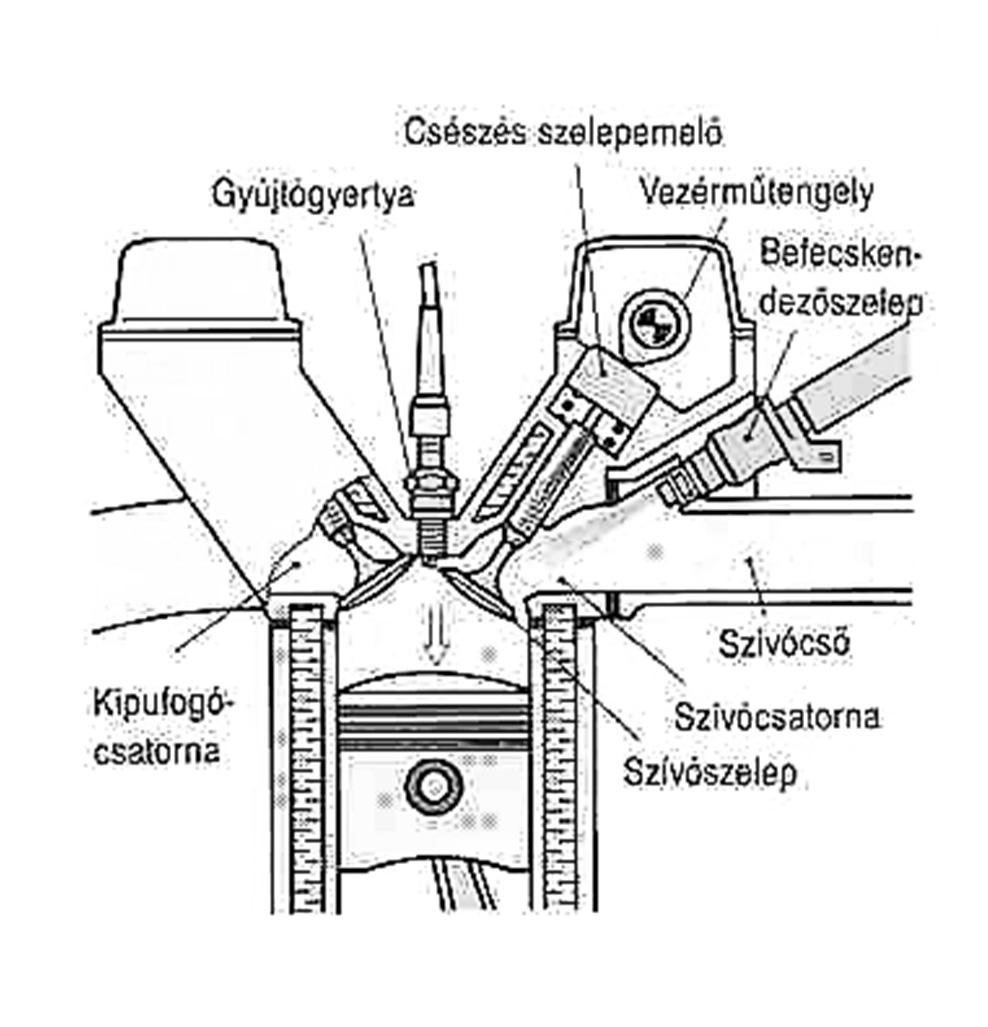

8 15. Döntse el, hogy az ábrán látható befecskendezési rendszerre vonatkozó állítások igazak-e! Ha igaz a megállapítás, I betűt, ha hamis, H betűt írjon a kipontozott vonalra! (8x1 pont) Forrás: Mezőgazdasági erő- és munkagépek (Szerkesztette: Egyed Gyula) I... H... I... H... I... H... I... H... A benzinbefecskendező rendszereket négyütemű Otto-motoroknál alkalmazzák. A befecskendezőszelepet vezérmű működteti. A sűrítési ütem végén a benzin levegő keverékét gyújtógyertya gyújtja meg. A befecskendés központilag, a szívócsőbe történik (központi befecskendezés). A befecskendezés a szívó szelep elé történik (hengerenkénti befecskendezés). A hengerbe bejuttatott tüzelőanyag mennyiségét a szívószelep vezérli. A befecskendezéses tüzelőanyag-ellátó rendszer előnye, hogy jól szabályozható, így alacsonyabb fogyasztás és nagyobb teljesítmény érhető el. A hengerben a benzin levegő keveréke öngyulladással gyullad meg írásbeli vizsga 8 / május 16.

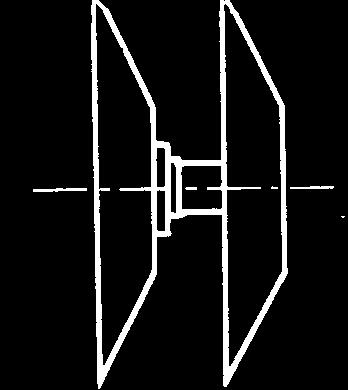

9 16. Párosítsa össze az ábrán látható tárcsaleveleket a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! (3x1 pont) A B C Csipkés élű tárcsalevél... B Kúpos tárcsalevél... C Sima élű tárcsalevél... A 1721 írásbeli vizsga 9 / május 16.

10 ÁBRAELEMZÉSI FELADATOK 17. Nevezze meg az ábrán látható szecskázószerkezet számokkal jelzett szerkezeti részeit! (5x1 pont) 1. Tömörítőhengerek 2. Ellenkés 3. Szecskázódob a vágókésekkel 4. Zúzókosár 5. Dobóventilátor Az ábrán jelölje meg a szecskázódob forgásirányát! (1 pont) 18. Nevezze meg az ábrán látható kenési rendszer szerkezeti egységeit! (6x1 pont) 1. Olajtartály 2. Olajszivattyú 3. Nyomásszabályzó szelepek 4. Főáramkörű szűrő 5. Mellékáramkörű szűrő 6. Fojtószelep 1721 írásbeli vizsga 10 / május 16.

11 19. Nevezze meg az ábrán látható tartálykocsi számokkal jelölt szerkezeti részeit! (8x1 pont) 1. Vázszerkezet 2. Járószerkezet 3. Vonórúd 4. Tartály 5. Rotációs kompresszor 6. Kétállású csap 7. Kifolyónyílás, tolózár 8. Szelepek 1721 írásbeli vizsga 11 / május 16.

12 SZÁMÍTÁSI FELADATOK 20. A három ekefejű eke által kihasított barázdaszelet szélessége 35 cm, a szántás mélysége 22 cm. A talaj fajlagos ellenállása 4 N/cm 2. Az eke vontatási sebessége 7,2 km/h. (10 pont) A fenti adatok ismeretében számítsa ki: a) Az eke munkaszélességét (m), b) Az eke vonóerőigényét (N, KN), c) A vontatáshoz szükséges teljesítményt! Adatfelvétel, mértékegységek átváltása z = 3 b = 35 cm = 0,35 m a = 22 cm = 0,22 m k = 4 N/cm 2 = N/m 2 v = 7,2 km/h = 2 m/s (2 pont) Az eke munkaszélsége B = z x b = 3 x 0,35 m = 1,05 m (2 pont) A szántás vonóerőigénye F v = B x a x k F v = 1,05 m x 0,22 x N/m 2 = 9240 N = 9,24 kn (3 pont) A vontatáshoz szükséges teljesítmény Pv = F v x v Pv = 9240 N x 2 m/s = W = 18,48 kw (3 pont) 1721 írásbeli vizsga 12 / május 16.

13 SZERKESZTÉSI FELADAT 21. Készítsen az axonometrikus ábráról méretezett alkatrészrajzot félnézetben félmetszetben, M 2:1 méretarányban! Készítse el az alkatrészrajz mérethálózatát! (10 pont) 1. Vetületi rész elkészítése, képi helyesség 2 pont 2. Metszeti rész elkészítése, képi helyesség 2 pont 3. Vonalvastagságok, vonalfajták alkalmazása 1 pont 4. Mérethálózat elkészítése, méretszámok, nyilak, iránya 2 pont 5. Méretarány M 2:1 betartása, méretarány feltüntetése 1 pont 6. Gyárthatóság, érthetőség 1 pont 7. A rajz esztétikai kivitelezése, külalakja 1 pont 1721 írásbeli vizsga 13 / május 16.
