1 ÉRETTSÉGI VIZSGA május 17. MEZŐGAZDASÁGI GÉPÉSZ ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 17. 8:00 Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Mezőgazdasági gépész ismeretek írásbeli vizsga 1711

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál a módosítás csak egyértelmű javítás esetén fogadható el! Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges, ne válassza azt a módszert, hogy valamennyi betűt bekarikázza, mert ebben az esetben a feladat nem értékelhető! Ha a helyes megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat egy tizedesjegy pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! A számítási feladatoknál szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológépet használhat írásbeli vizsga 2 / május 17.

3 I. GÉPRAJZ, GÉPELEMEK MECHANIKA TÉMAKÖR 15 pont 1.) Készítsen az axonometrikus ábráról méretezett alkatrészrajzot a szükséges nézetekkel! A gömbfelület érdessége 1,6, a többi íves, illetve hengeres felületé 3,2. Ezeket adja meg a rajzon is! Alkalmazzon kitörést is! 8 pont Forrás: Ocskó Gyula, Einer Ferenc: Géprajz példatár 1711 írásbeli vizsga 3 / május 17.

4 2.) Töltse ki az alábbi táblázatot! Tegyen X jelet abba a cellába, amelyre vonatkoztatva igaz a csapágy felhasználási területére vonatkozó megállapítás! 4 pont Felhasználási területek Csak sugárirányú erők felvételére alkalmas. Sugár- és tengelyirányú erők felvételére alkalmas. Nagy terhelésekre is alkalmas. A legnagyobb fordulatszám érhető el vele. Csapágyhézag állítható. Golyóscsapágy Hengergörgős csapágy Tűgörgős csapágy Kúpgörgős csapágy 3.) Egészítse ki az alábbi, a merev testek statikájára vonatkozó hiányos mondatokat! A helyes szót írja a pontozott vonalra! 3 pont a) Az erőrendszer, az az egyetlen erő, amely ugyanazt a hatást fejti ki a testre, mint az erőrendszer tagjai együttvéve. b) Az erőpárnak hatása van. c) Két közös hatásvonalú, azonos nagyságú, ellentétes értelmű erő van. d) Két közös pontban metsződő hatásvonalú erő hatásvonala a közös metszésponton megy át. e) Síkbeli párhuzamos erőkkel terhelt kéttámaszú tartó mindig valamelyik koncentrált erő hatásvonalában van. (Két szót kell beírni.) f) A síkbeli erőknek ugyanazon síkban kiválasztott tetszőleges pontra vonatkoztatott forgató hatását nevezzük írásbeli vizsga 4 / május 17.

5 II. ANYAGISMERET TÉMAKÖR 10 pont 4.) Az alábbi állítások mindegyike külön-külön igaz vagy hamis. Írjon a kipontozott helyre az igaz állítás esetében I, a hamis állítás esetében H betűt! 5 pont A martenzit rendkívül rideg, kemény szövetelem. Az eutektikum hűtés során ömledékből keletkező két szilárd fázis elegye. A szerszámacélok jól forgácsolhatóak, hegeszthetőek. A ferrit térközepes köbös 0,8% széntartalomig fordul elő a vas-szén ötvözetben, a vas leglágyabb szöveteleme. Az öntöttvas olyan vas-szén ötvözet, amelynek a széntartalma 0,6 2,06% között van, szürke nyersvasból állítják elő. 5.) Válaszoljon az ábrán látható hőkezelési eljárással kapcsolatos kérdésekre! 5 pont Forrás: Dr Pék Lajos, Dr Szakál Zoltán: Anyagismeret, gyártástechnológia a) Milyen hőkezelési eljárást szemléltet az ábra?. b) Mi a célja ennek a hőkezelési eljárásnak?. c) Ismertesse a hőkezelés szakaszait és jellemzőit! írásbeli vizsga 5 / május 17.

6 III. AGRÁRMŰSZAKI ERŐGÉPEK TÉMAKÖR 30 pont 6.) Döntse el, hogy a belső égésű motorokra vonatkozó állítások igazak-e! Írjon a kipontozott helyre az igaz állítás esetében I, a hamis állítás esetében H betűt! 4 pont Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. A belső égésű motorok működésük közben az üzemanyagok kémiai energiáját mechanikai energiává alakítják át. A dugattyú a hengerben az alsó és a felső holtpont között alternáló mozgást végez. A lökettérfogat az alsó holtpont és a hengerfej fala között bezárt térfogat. A forgattyús hajtómű az alternáló mozgást forgómozgássá alakítja át.. A kompressziótérfogat a felső holtpont feletti térfogat.. A kompresszióviszony megmutatja, hogy az összhenger-térfogatot hányad részére sűríti össze a dugattyú. A dízelmotoroknál, a kompresszióviszony A négyütemű motoroknál minden főtengelyfordulatra jut egy hasznos munkaütem. 7.) Nevezze meg az ábrán látható dízel tüzelőanyag-ellátó rendszer szerkezeti részeit! Jelölje be a tüzelőanyag áramlásának útját! 6 pont 1711 írásbeli vizsga 6 / május 17.

7 Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. 8.) Ismertesse a motorok kenőolaj-ellátó rendszerének feladatait, az olajozási rendszerek megoldásit! 5 pont A kenőolaj-ellátó rendszerének feladatai: Olajozási rendszerek megoldásai: 1711 írásbeli vizsga 7 / május 17.

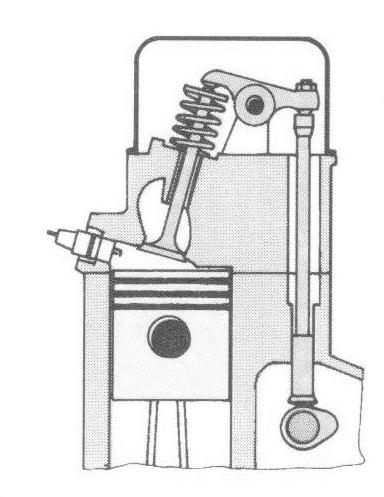

8 9.) Párosítsa össze a szelepvezérlési megoldásokat, a megnevezésekkel! A megfelelő betűt írja a kipontozott helyre! 4 pont A B C D Forrás: Kocsis István, Mezei Tibor, Dr. Varga Vilmos Imre: Mezőgazdasági erőgépek I. Felülvezérelt, felülszelepelt CIH Oldalt vezérelt, felülszelepelt OHV Felülvezérelt, felülszelepelt OHC Két vezérműtengelyes felülszelepelt DOHC 10.) Karikázza be a helyes válaszok betűjelét! 5 pont Milyen problémát eredményez a túl nagy szelephézag? a) A szelep nem ül fel a szelepülésre, kitámaszt. b) Kisebb a nyitási keresztmetszet, csökken a hengerek feltöltése, a motor teljesítménye. c) Nem záródnak a szelepek. Mi a nyomóolajozás lényege? a) A forgó alkatrészek szórják fel az olajat a kenendő helyekre. b) Az olaj 4-6 bár nyomáson cirkulál az olajteknő és a kenőhelyek között. c) A kenést a benzinbe kevert olaj biztosítja. Mi a hiba oka, ha nem emel ki az erőgép tengelykapcsolója? a) Kopott a tengelykapcsoló tárcsa. b) Nagy a pedál holtjátéka. c) Kicsi a pedál holtjátéka. Hogyan változik az olaj viszkozitása a hőmérséklet emelkedésével? a) AZ olaj viszkozitása nem változik. b) Az olaj viszkozitása nő. c) Az olaj viszkozitása csökken írásbeli vizsga 8 / május 17.

9 Hogyan szabályozható a dízelporlasztó nyitó nyomása? a) Nyomásszabályzó szeleppel. b) A porlasztótűt terhelő rugó előfeszítésének változtatásával. c) A porlasztócsúcs cseréjével. 11.) Egy traktor motorjának teljesítménye W, fajlagos tüzelőanyag-fogyasztása 220 g/kwh. A fenti adatok ismeretében számítsa ki a teljesítményhez tartozó óránkénti tüzelőanyag-fogyasztást (kg/h)! 6 pont 1711 írásbeli vizsga 9 / május 17.

10 IV. MEZŐGAZDASÁGI MUNKAGÉPEK ÉS MEZŐGAZDASÁGI MUNKAGÉPEK ÜZEMELTETÉSE TÉMAKÖR 35 pont 12.) Nevezze meg az ábrán látható tartálykocsi számokkal jelölt szerkezeti részeit! Ismertesse működési elvét (feltöltés, kiszórás)! 8 pont (Szerkezeti részei: 4 pont) Forrás: Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I (Működési elve: 4 pont) Feltöltés: Kiszórás: 13.) Párosítsa össze a talajművelő gépekhez tartozó alapműveleteket! A megfelelő betűt írja a kipontozott helyre! 3 pont A Eke Aprítás B Talajmaró Keverés C Tárcsás borona Tömörítés D Simító Egyengetés E Henger Forgatás F Talajlazító Lazítás 1711 írásbeli vizsga 10 / május 17.

11 14.) Döntse el, hogy az ábrán látható vetőszerkezetre vonatkozó állítások igazak-e! Írjon a kipontozott helyre igaz állítás esetében I, hamis állítás esetében H betűt! 6 pont Forrás: Dr. Bense L ászló, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I Pneumatikus működésű, nyomólégáramú vetőszerkezet. Szemenkénti vetésre alkalmazzák. Vetőeleme vetőtárcsa, amely a mag méretének megfelelően cserélhető. Maglesodrója lesodorja a vetőtárcsáról a magvakat. A vetőtárcsa meghajtását a hidromotorról kapja. A tőtávolság a vetőtárcsa furatainak számával és fordulatszámának változtatásával szabályozható. 15.) A szántóföldi permetezőgépen 48 db szórófej található, a szórófejek osztástávolsága 0,5 m. A gépcsoport munkasebessége 8 km/h. Méréssel megállapítva egy szórófej szórásteljesítménye 2 l/min. 5 pont A fenti adatok ismeretében számítsa ki: a) a permetezőgép munkaszélességét (m), b) a permetezőgép szórásteljesítményét (l/min), c) a területegységre kijuttatott folyadék mennyiségét (l/ha)! 1711 írásbeli vizsga 11 / május 17.

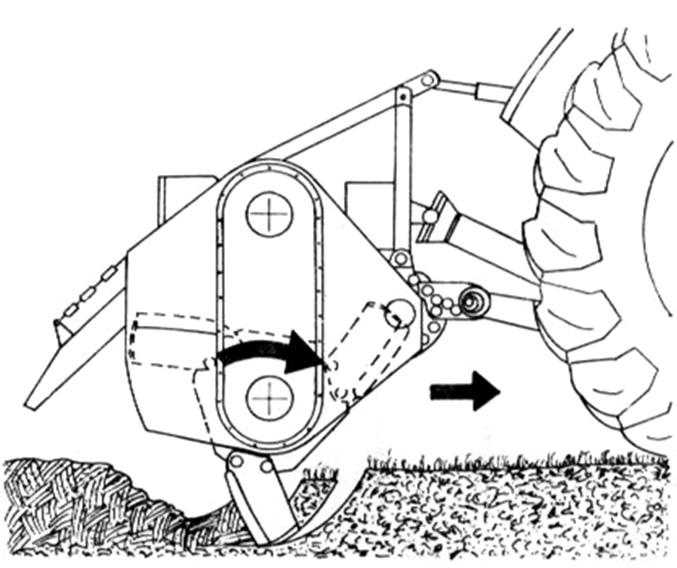

12 16.) Karikázza be, a bálázógépekre vonatkozó helyes állításokat! 4 pont A hasábbálázóknál a bála tömörsége a) a préscsatorna szűkítésével állítható. b) a préscsatorna hosszának változtatásával állítható. A körbálázók a) a bálazsineget csomóval kötik meg. b) a bálazsineget többször magukra tekerve végzik a kötözést. c) a hálót magukra tekerve végzik a kötözést. A bálázógépek üzemeltetési sebességét meghatározza a) a rend vastagsága. b) a traktor TLT tengelyének fordulatszáma. A kisbála készítő gépek kötöző szerkezete a) automata b) nem automata 17.) Válaszoljon az ábrán látható talajmaró gépre vonatkozó kérdésekre! 5 pont Dr. Bense László, Dr. Fogarasi Lajos, Dr. Fülöp István, Kocsis István, Dr. Szabó István: Mezőgazdasági munkagépek I Ismertesse a függesztett talajmaró beállítását (mit állítunk és hogyan)! (3 pont) Milyen sebességgel kell üzemeltetni a talajmarót? (1 pont) írásbeli vizsga 12 / május 17.

13 Milyen mozgásmóddal kell dolgozni, ha a talajmaró csak az egyik keréknyomot műveli meg? (1 pont). 18.) Egészítse ki a szántásra vonatkozó mondatokat! 4 pont Az összeszántást a parcella kell kezdeni. Széjjelszántásnál a parcella keletkezik záróbarázda. Nyitóbarázda húzásakor az eke jár, az utolsó ekefej szántási mélységben dolgozik. V. MEZŐGAZDASÁGI ISMERETEK TÉMAKÖR 10 pont 19.) Ismertesse a műtrágyák (N, P, K) szerepét a növények életében! 6 pont (N) (P) (K) 1711 írásbeli vizsga 13 / május 17.

14 20.) Egészítse ki a következő hiányos mondatokat! A helyes szót írja a pontozott vonalra! 4 pont a) Az egyes növénysorokon belül a növényegyedek közötti távolságot nevezzük. b) A az a területnagyság, amely a növényállományban egy növénynek jut. c) a talajnak azt a tulajdonságát értjük, hogy milyen ellenállást fejt ki a művelőeszközökkel szemben. d) A sötét színű szerves anyag, amely növényi és állati maradványokból mikroorganizmusok hatására alakult ki, nagymértékben hozzájárul a talajszerkezet kialakulásához. e) A vetőmag azt fejezi ki, hogy 100 kg vetőmagban hány kg csíraképes (ép,egészséges) vetőmag található. f) A kalászos gabonafélék sortávolsága cm. g) A során a kártevők ritkítása saját természetes ellenségeik (például élősködő gombák, rovarok stb.) betelepítésével történik írásbeli vizsga 14 / május 17.

15 1711 írásbeli vizsga 15 / május 17.

16 a feladat pontszám sorszáma maximális elért maximális elért I. 15 II. 10 III IV. 35 V. 10 Az írásbeli vizsgarész pontszáma 100 dátum javító tanár Feladatlap pontszáma egész számra kerekítve programba elért beírt dátum dátum javító tanár jegyző 1711 írásbeli vizsga 16 / május 17.
