1 Növényvédelem lehet: - megelőző -gyógyító Kártevők, gyomok, betegségek elleni védekezés: - agrotechnológiai (agrotechnikai) - biológiai - vegyszeres vagy kémiai növényvédelem - integrált növényvédelem Agrotechnológiai illetve agrotechnikai védekezés: - vetésforgó - szakszerű talajművelés és tápanyag-visszapótlás - optimális vetésidő, megfelelő tő- és sortáv - mechanikus gyomirtás - kártevők mechanikus (kézi) vagy pneumatikus (szívó rendszerű gép) begyűjtése - villamos, ultrahangos rovarfogók - mechanikus fatörzstisztítók - árkok a vándorlás megakadályozására - talajgőzölők - perzselők - betakarításkor a lekaszált és a gabonával együtt kicsépelt gyommagvak felfogása 1

2 Vegyszeres növényvédelmi eljárások: 1. folyékony és 2. szilárd agyagok kijuttatása 3. gázosítás (tárolás közben) Folyékony halmazállapotú szereknél: Szórástechnikai eljárás: - permetezés - porlasztás - finom porlasztás - ködképzés Nem szórástechnikai kijuttatás: - talajba injektálás - kenés Szilárd szerek kijuttatása: - porozás - granulátum kijuttatás: - talajfelszínre szórás - talajba juttatás 2

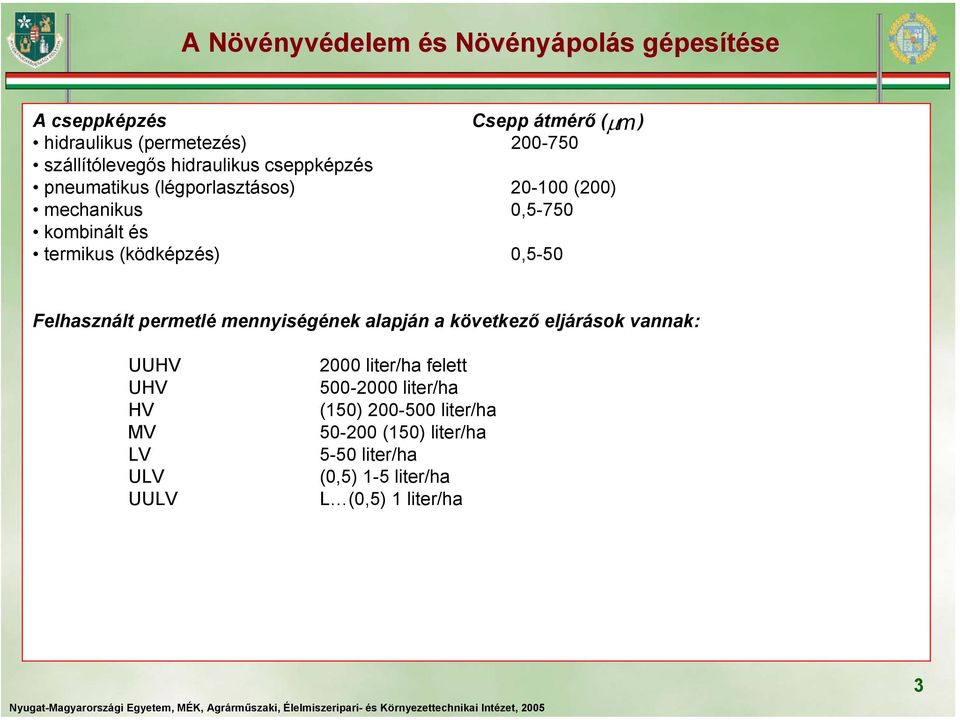

3 A cseppképzés Csepp átmérő ( ) hidraulikus (permetezés) szállítólevegős hidraulikus cseppképzés pneumatikus (légporlasztásos) (200) mechanikus 0,5-750 kombinált és termikus (ködképzés) 0,5-50 µm Felhasznált permetlé mennyiségének alapján a következő eljárások vannak: UUHV UHV HV MV LV ULV UULV 2000 liter/ha felett liter/ha (150) liter/ha (150) liter/ha 5-50 liter/ha (0,5) 1-5 liter/ha L (0,5) 1 liter/ha 3

4 Szántóföldi permetezőgép (hidraulikus cseppképzés, kis nyomás: 1-5 bar) felépítése: visszafolyó ág keverőág keverőfej szívó szűrő nyomó szűrőt szórófej test szivattyú szórókeret armatúra fúvóka szűrő fúvóka záróanya 4

5 5

6 Szivattyútípusok: Örvényszivattyúk nyomócsonk ház nyomócsonk tömszelence tengely tömszelence tengely fedél járókerék szívócsonk szívócsonk csigaház lapátkerék a) b) 6

7 Szivattyútípusok: ház tengely szívócsonk nyomócsonk görgő forgórész Csavarszivattyú Görgős szivattyú 7

8 Szivattyútípusok: nyomószelep nyomócsonk Excenteres tengely membrán dugattyú olaj szívócsonk szívószelep Dugattyús szivattyú Olajközvetítésű szivattyú 8

9 Hagyományos fúvókák: adott nyomáson optimális az üzemelés 9

10 10

11 11

12 12

13 13

14 14

15 1, test 2, szűrő 3, hollandi anya 4, ütközőszóró fej 5, hasíték 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 AI TeeJet (AI) XR TeeJet (XR) Turbo FloodJet (TF) DG TeeJet (DG) 24

25 Fúvókatípusok: 25

26 26

27 27

28 A Növényvédelem és Növényápolás gépesítése 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 Szállítólevegős permetezőgépek: Axiálventillátoros, körkörös fúvónyilásban kétoldali szóróívek 36

37 Szállítólevegős permetezőgépek: Axiálventillátoros, úgynevezett átfúvásos függőleges szórókeretek 37

38 Szállítólevegős permetezőgépek: 38

39 Ventillátor típusok: Radiálventillátor Axiálventillátor Dobventillátor 39

40 Ventillátor típusok: 40

41 41

42 42

43 Pneumatikus vagy légporlasztásos permetezőgépek: Radiálventillátoros Szórófejek: a) Megegyező irányú bevezetés b) Megegyező irányú szórógomba betéttel c) Ellentétes irányú bevezetés d) Kombinált szórófej: hidr. cseppképzés így a m/s légseb. is elegendő e) Permetezésre és porzásra egyaránt alkalmas szórófej 1, légsebesség állító 2, szárnyas anya 3, szórófej 4, szűrő 5-6, légcsatorna 7, ütközőlap 8, permetlé szállító vezeték 43

44 Felületpermetezés 44

45 45

46 Mechanikus cseppképzésű permetezőgépek: 1, motor 2, ház 3, forgótárcsa - Termikus cseppképzés 46

47 47

48 48

49 49

50 50

51 51

52 vegyszertartály permetlével átitatott kanóc keret 52

53 53

54 54

55 Korszerű (mechanikus) növényápolás (gyomirtás) Rezgő fogú vagy fésűs boronák (a fogak önrezgése javítja a gyomirtó és porhanyító hatást) 55

56 56

57 57

58 58

59 59

60 60

61 A kényszerhajtású gyomirtó gépek a következők: -Talajmarók - Forgóboronák - Gyomirtó kefék Megfelelő kialakítással ezek az eszközök is jól használhatók sorközben. Újdonság a sorművelő forgó borona, amely sorközönként 1 rotorral (4 boronafoggal végzi a gyomirtást. A kényszerhajtású gyomirtó kefék a legújabb fejlesztések eredményei. Tengelyük állhat függőlegesen, vízszintesen illetve ferdén. Meghajtásuk a TLT-ről történik. A vízszintes tengelyű úgynevezett tányérkeféket a sorközben alkalmazzák. Főleg a kúszó gyomfajok elleni védekezésnél hatékony. A munkamélység és a fordulatszám általában állítható. Hatékony munkát száraz talajon végeznek. A gyomirtó hatást rezgő boronafogakkal növelhetjük. 61

62 62

63 63

64 64

65 65

66 66

67 67

68 68
