2 A növényvédelem lehet: - agrotechnikai (ellenálló fajok termesztésével, az állománysűrűség á ű ű helyes megválasztásával, á l sorközműveléssel stb.) - mechanikai, fizikai (rovarfogó csapdákkal, hőkezeléses fertőtlenítéssel, fagyvédelemmel stb.) -biológiai (kártevőket elpusztító élőlényekkel stb.) ké i i ( b ölő ölő i tó b kté i ölő tb - kémiai (gombaölő, rovarölő, gyomirtó, baktériumölő stb. hatású vegyszerekkel).

3 Szórástechnikai módszerek: -permetezés (a cseppek >80%-a µm közötti) -porlasztás (a cseppek >80%-a µm közötti) -ködképzés (0,5-50 µm közötti cseppekkel) -porozás (0,5-100 µm közötti szemcsemérettel) - mikrogranulátumszórás (általában µm közötti szemcsemérettel).

4 A növényvédelmi gépek csoportosítása A végzett művelet szerint a növényvédelmi gép lehet: permetezőgép, porozógép, csávázógép, egyéb célú (mikrogranulátumszóró) ó) gép. A permetező-és porozógépek kombinálhatók is. Alkalmazási mód szerint: szántóföldi, favédelmi, szőlővédelmi, univerzális védelemre alkalmas gépeket sorolhatunk fel.

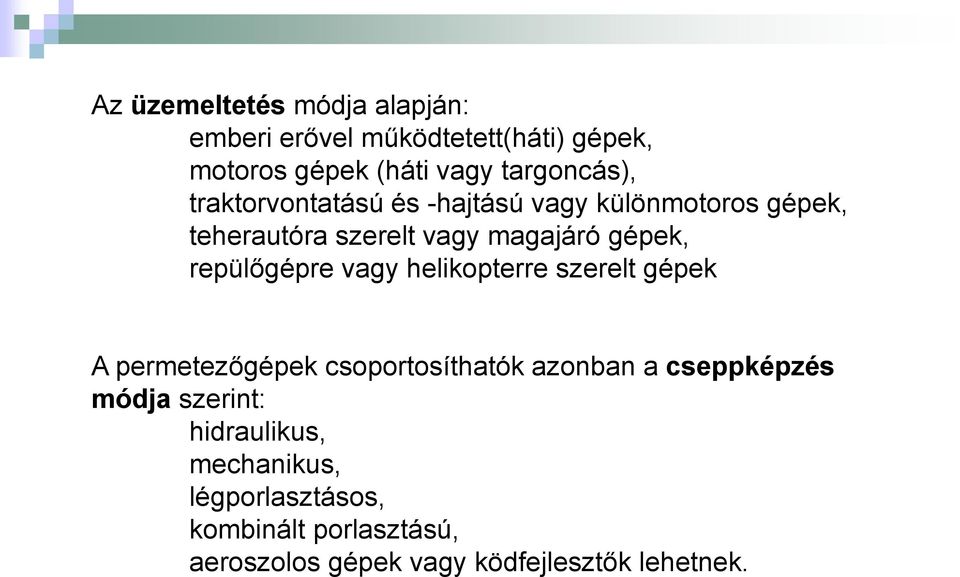

5 Az üzemeltetés módja alapján: emberi erővel működtetett(háti) gépek, motoros gépek (háti vagy targoncás), traktorvontatású és -hajtású vagy különmotoros gépek, teherautóra szerelt vagy magajáró gépek, repülőgépre vagy helikopterre szerelt gépek A permetezőgépek csoportosíthatók azonban a cseppképzés módja szerint: hidraulikus, mechanikus, légporlasztásos, kombinált porlasztású, aeroszolos gépek vagy ködfejlesztők lehetnek.

6 A területegységre kijuttatott permetlé mennyisége alapján csoportosíthatjuk a védekezési eljárásokat -0,5-5,0 5,0 dmł/ ha ULV (ultra- low-volume) igen kis mennyiségű -5,0-50 dmł/ ha LV (low-volume) kis mennyiségű dmł/ ha MV (medium -volume) közepes mennyiségű dmł/ ha HV (high -volume) nagy mennyiségű dmł/ ha UHV (ultra-high-volume) igen nagy dmł/ ha UHV (ultra high volume) igen nagy mennyiségű a permetezés.

7 A gépekkel szemben támasztott követelmények a folyadék szétporlasztása, a növényzet egyenletes bevonása, a permetezőgépek biztosítsák a területegységre előírt mennyiség kijuttatását, a tartály feltöltöttségétől, a gép haladási sebességétől, rázkódástól, dőléstől stb. függetlenül, de a folyadékmennyiség változtatható legyen., a hatóanyaggal érintkező géprészek korrózió- és kopásállósága, a permetezőgép alkalmazhatósága különböző kultúrákban, a tisztítás, títá mosás öblítés gyorsan és könnyen elvégezhető legyen, a permetezőgép kezeléséhez elegendő legyen egy ember.

8 A permetezõgép hidraulikai vázlata

9 A permetlétartály A tartály nagyságának kialakításánál általános cél, hogy üzemeltetéskor minél kevesebb legyen a holtidő (üresmenet, feltöltési idő). Szokásos tartálymáretek literben: l i t e r kézi permetező 0,5 háti permetező traktorra szerelt gépek traktorvontatású gépek magajáró permetezők repülőgépes permetezők helikopteres permetezők ködpermetezők 4 200

10 SZINTJELZŐ

11 Permetezőgépek keverőszerkezetei Permetezőgépek keverőszerkezetei a) radiál és szárnylapátos(propelleres); b) hidraulikus; c) pneumatikus(légbefúvásos) keverő

12 HIDRAULIKUS KEVERŐBERENDEZÉS (PERFORÁLT CSŐ)

13 VEGYSZERBEMOSÓ

14 ÖBLÍTŐTARTÁLY

15 ÖBLÍTŐTARTÁLY

16 Kézmosó-tartály tál

17 Dugattyús permetlészivattyú vázlata 1-hajtótengely, 2-forgattyústengely,3-hajtókar, 4-vezetõdugattyú, 5- dugattyú, 6- szívószelep, 7-nyomószelep, 8-légüst, 9-manométer, 10-visszafolyó szelep, 11-szeleprugó

18 A dugattyú és a hengerfal közötti rés tömítése g y g a) gumidugattyú, b) merev dugattyú: 1-henger, 2-tömszelence, 3-szorítóanya

19 DUGATTYÚS SZIVATTYÚ

20 Permetezőgépek membránszivattyúi Permetezőgépek membránszivattyúi a) mechanikus mozgatású, b) közvetítőfolyadékos

21 KISNYOMÁSÚ MEMBRÁNSZIVATTYÚ

22 NAGYNYOMÁSÚ MEMBRÁNSZIVATTYÚ

23 Dugattyús és membrános permetlészivattyú jelleggörbéje.

24 CENTRIFUGÁLSZIVATTYÚ

25 A centrifugálszivattyú jelleggörbéi

26 Permetezőgépeken alkalmazott egyéb szivattyúk a) fogaskerékszivattyú, b) hajlékonylapátos szivattyú, c) mozgólapátos-, d) görgős-, e) oldalcsatornás csipkézett járókerekű szivattyú

27 A permetezőgép szűrőrendszere

28 ÖNTISZTÍTÓ SZŰRŐ

29 ÖNTISZTÍTÓ SZŰRŐ

30 NYOMÁSSZABÁLYOZÓ SZELEP

31 ELEKTRONIKUS VEZÉRLŐEGYSÉG

32 NYOMÁSMÉRŐ ÓRÁK

33 NYOMÓSZŰRŐ

34 ÁTFOLYÁSMÉRŐ

35 MECHANIKUS (KÉZI MŰKÖDTETÉSŰ) MECHANIKUS (KÉZI MŰKÖDTETÉSŰ) SZAKASZOLÓ KAPCSOLÓ

36 ELEKTROMOS MŰKÖDTETÉSŰ SZAKASZOLÓ

37 Nyomáshatároló szelepek változatai a) fokozat nélküli, b) fokozatokban állítható

38 NYOMÁSSZABÁLYOZÓ SZELEP

39 ELZÁRÓ FŐSZELEP

40 CIRKULÁCIÓS SZÓRÓFEJEK

41 Cseppképződési folyamat a cirkulációs szórófejnél

42 PÖRGETŐ BETÉTEK SZÓRÓLAPKÁK

43 ÜREGES-KÚPOS PERMETLÉSUGÁR

44 FELÜLETÜTKÖZÉSES SZÓRÓFEJEK

45 A kiőmlési sebesség elméletileg: v e 2.p A valóságban a kifolyási sebesség ennél kisebb, amit egy "c" kifolyási tényezővel lehet figyelembe venni: A "c" értéke egynél kisebb dimenzió nélküli szám. v c.v e

46 Ütközőlapos szórófejek néhány jellemzőjének változása a) a nyomás és az átfolyási tényező, b) a nyomás és a terítési szög, c) a kilépési é i sebesség és a közepes cseppátmérő ő

47 FOLYADÉKÜTKÖZÉSES (RÉSES) SZÓRÓFEJEK

48 CSEPPMÉRET-NYOMÁS DIAGRAM

49 Egy levél lefedése nagy és kis cseppekkel

50 Csepegésgátlók metszetrajza c) visszacsapó szelepes, d) csöpögésgátló membrán

51 CSEPEGÉSGÁTLÓ MEMBRÁNSZELEP

52 INJEKTOROS SZÓRÓFEJ

53 CSOPORTOS SZÓRÓFEJ ELHELYEZÉS

54 Légsűrítők A légsűrítők feladata a permetezőgép üzeméhez szükséges megfelelő nyomású és mennyiségű levegő szállítása. Szerkezeti kialakításuk szerint a következõk vannak: - fújtatók (kézi porozógépeken); - dugattyús kompresszorok (ködképző (aeroszolos) gépeken); -ventillátorok (légporlasztású l gépeken) (radiál-,axiál-, centrifugál-); tif ál) - Root-fúvók (közepes nyomás és légszállítás esetén).

55 Különbözõ fújtatók felépítése és működése I.-membrános, II. harmonikarendszerű, III. lengõlapátos. 1-szívószelep, 2-nyomószelep, 3-hajlékony membrán, 4-redõs henger, 5-merev lapát

56 A Root-fúvó szerkezeti részei és működési elve

57 Növényvédelmi gépeken alkalmazott ventillátorok a) centrifugális, b) hajtóműves axiális, c) terelõlapátos axiális, d) dobventillátor. 1-lapátkerék(járókerék), 2-ház, 3-szívótorok, 4-terelõlapát, 5-hajtómű, 6-kifúvónyílás

58 A légzsákos permetezés működési vázlata

59 A RAU Air Plus légzsákos permetezőgép

60 Légporlasztásos szórócsövek Légporlasztásos szórócsövek a) kettős köpenyű, b) egyes bevezetésű, c) ütközőgombos, d) ellenáramú

61 IRÁNYÍTOTT LÉGPORLASZTÁSÚ CSEPPKÉPZÉS

62 Kombinált szórószerkezet Kombinált szórószerkezet 1-ventillátorház, 2-lapátkerék, 3- permetvezeték, 4-cirkulációs szórófejek

63 MECHANIKUS CSEPPKÉPZÉS É

64 A Vibrojet vibrációs szórófej

65 Növényvédelmi repülőgép(an-2) a) permetezőszerelvénnyel, b) porozószerelvénnyel
