1 UF 1501 UF 1801

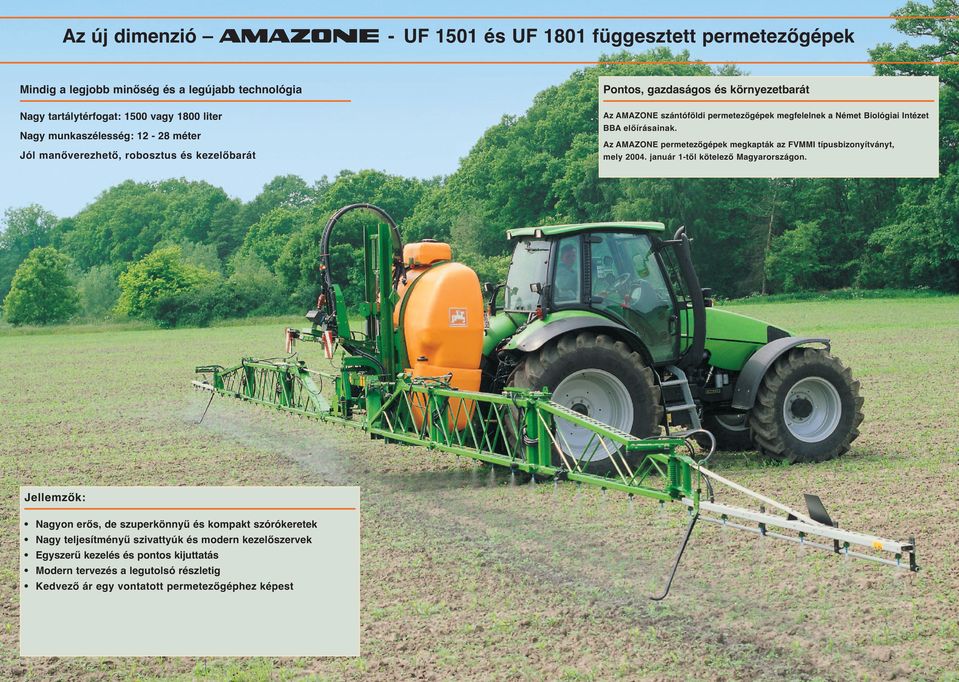

2 Az új dimenzió az - UF 1501 és UF 1801 függesztett permetezőgépek Mindig a legjobb minőség és a legújabb technológia Pontos, gazdaságos és környezetbarát Nagy tartálytérfogat: 1500 vagy 1800 liter Az AMAZONE szántóföldi permetezőgépek megfelelnek a Német Biológiai Intézet BBA előírásainak. Nagy munkaszélesség: méter Jól manőverezhető, robosztus és kezelőbarát Jellemzők: Nagyon erős, de szuperkönnyű és kompakt szórókeretek Nagy teljesítményű szivattyúk és modern kezelőszervek Egyszerű kezelés és pontos kijuttatás Modern tervezés a legutolsó részletig Kedvező ár egy vontatott permetezőgéphez képest Az AMAZONE permetezőgépek megkapták az FVMMI típusbizonyítványt, mely január 1-től kötelező Magyarországon.

3 Vegyük fel a gépet, és már mehetünk is! Zöld és Narancssárga Gyors és biztonságos összekapcsolás Gyors és biztonságos feltöltés Pár retesz, csapszeg és az UF permetezőgép gyorsan és biztonságosan csatlakoztatható a traktorhoz. Elegendő hely áll a rendelkezésre a permetező csatlakoztatásához, majd a mozgató kerekekkel könnyedén manőverezhetünk a géppel. A membránszivattyúk nagyon megbízhatóak, szárazon is járhatnak és folyékony műtrágyaállóak. A membránszivattyú egyenletes nagy felszívóés nyomóteljesítményt, illetve csendes üzemet biztosít. A szivattyúk 210 vagy 250 l/min teljesítménnyel rendelhetőek. Az olajszint jól látható a traktorkabinból, így egy membránszakadás gyorsan kiszűrhető az olaj elszíneződéséből. Az opciós gyorscsatlakozó még egyszerűbbé és gyorsabbá teszi a csatlakoztatást A feltöltés vagy a 2 önfelszívóval vagy C-kapcsolós csővel lehetséges. Mindkettő visszacsapó szeleppel ellátott. A vezetékeket és tömlőket nem lehet összekeverni. Az indirekt száraz szintjelző vagy az AMATRON+ elektronikus szintmérő pontosan megmutatja a tartálytöltöttséget. Gyorscsatlakozó További 2 gyorsürítő csatlakozó rendelhető a géphez a kontrolált ürítéshez. Az előnyök: Keskeny tartályforma traktorközeli súlypont. Tartályméret 1800 l (valójában 1980 l) Robosztus, stabil váz, egyenes alsó felszínnel Egyenes tartályfalak a könnyű belső tisztítás érdekében Vegyszerbekeverő tartály (60 l) power injector teljesítménynövelővel Tisztavizes tartály (180 l) Kézmosó tartály (45 l) Elektronikus szakaszolás az AMATRON+ fedélzeti számítógéppel 6-dugattyús membránszivattyú 250 l/min max. teljesítményig Vario-control csapteleprendszer permetezéshez, bekeveréshez, tisztításhoz, ürítéshez, és feltöltéshez Teljesen hidraulikus Super-S szórókeret max. 28 m szélességig szuper keskeny, 2.40 m szállítási szélességgel. Tároló-mozgató kerekek UF 1801, 28 m Super-S-szórókeret

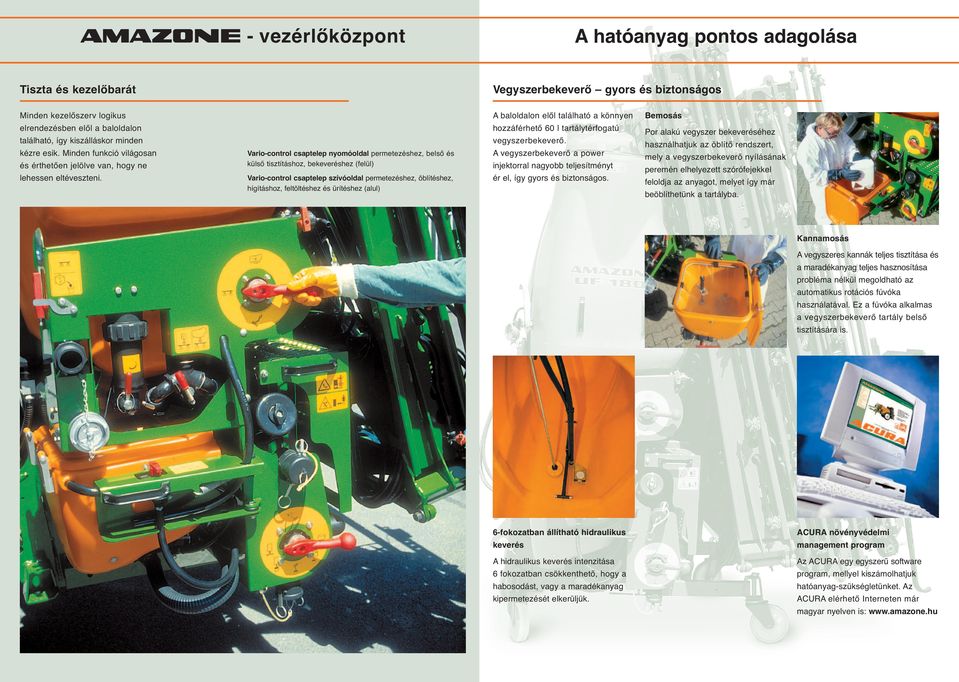

4 az - vezérlőközpont A hatóanyag pontos adagolása Tiszta és kezelőbarát Vegyszerbekeverő gyors és biztonságos Minden kezelőszerv logikus elrendezésben elől a baloldalon található, így kiszálláskor minden kézre esik. Minden funkció világosan és érthetően jelölve van, hogy ne lehessen eltéveszteni. A baloldalon elől található a könnyen hozzáférhető 60 l tartálytérfogatú vegyszerbekeverő. A vegyszerbekeverő a power injektorral nagyobb teljesítményt ér el, így gyors és biztonságos. Vario-control csaptelep nyomóoldal permetezéshez, belső és külső tisztításhoz, bekeveréshez (felül) Vario-control csaptelep szívóoldal permetezéshez, öblítéshez, hígításhoz, feltöltéshez és ürítéshez (alul) Bemosás Por alakú vegyszer bekeveréséhez használhatjuk az öblítő rendszert, mely a vegyszerbekeverő nyílásának peremén elhelyezett szórófejekkel feloldja az anyagot, melyet így már beöblíthetünk a tartályba. Kannamosás A vegyszeres kannák teljes tisztítása és a maradékanyag teljes hasznosítása probléma nélkül megoldható az automatikus rotációs fúvóka használatával. Ez a fúvóka alkalmas a vegyszerbekeverő tartály belső tisztítására is. 6-fokozatban állítható hidraulikus keverés ACURA növényvédelmi management program A hidraulikus keverés intenzitása 6 fokozatban csökkenthető, hogy a habosodást, vagy a maradékanyag kipermetezését elkerüljük. Az ACURA egy egyszerű software program, mellyel kiszámolhatjuk hatóanyag-szükségletünket. Az ACURA elérhető Interneten már magyar nyelven is:

5 Pontos adagolás és egyszerű kezelés AMATRON+ vezérlőegység Környezetbarát technológia Folyadékáram diagramm Az AMATRON+ vezérlőegység sebességarányos kijuttatást tesz lehetővé. Gyors és pontos, akár menet közbeni mennyiség változtatás is lehetséges %-os lépésekben. AMATRON+ A tiszta, egyszerű és logikus elrendezés nagyon egyszerű kezelést tesz lehetővé. Minden vezérlőegység és keretfunkció egy kézzel beállítható, míg a másik kézzel kormányozunk. A rendszert egy nagy képernyőn keresztül kontrolálhatjuk menet közben. A keskeny vezérlőegység nem foglal el nagy helyet a traktorban. Az AMATRON+ alapkivitelben tartalmazza a tartályszint folyamatos elektromos ellenőrzését és digitális nyomásmérést. A vezérlőegység 20 táblamemóriával rendelkezik és akár az Amazone műtrágyaszórókhoz, vetőgépekhez is használható. Az AMATRON+ egy ISOBUS előkészített Tisztavizes tartály Vegyszerbekeverő Kézmosó Vario-control csaptelep szívó oldala permetezéshez, öblítéshez, hígításhoz, feltöltéshez & ürítéshez Vario-control csaptelep nyomó oldal a permetezéshez, külső és belső tisztításhoz & bekeveréshez Belső tartálymosás (rotációs fúvóka) Külső mosófelszerelés Csap a keveréshez Visszatérőág, a szívóághoz kapcsolható interface-szel rendelkező vezérlő, mely képes fogadni bizonyos GPS terminálok és a Hydro-N sensor vezérlő jeleit. Permetezés Öblítés Hígítás Megbízható vezérlés Az AMATRON+, egy elektromotor segítségével pontosan és automatikusan szabályozza a kijuttatandó mennyiséget. Továbbá a vezérlő elektromosan szakaszolja a szórókeretet. Maximum 9 szekciót kezelhet a vezérlőegység. A szekciók lezárásakor az AMATRON+ korrigál a kijuttatott mennyiségen, így nyomáskiegyenlítő egységre már nincs szükség. A központi csőelvezetés biztonságos és átlátható. Tisztavizes tartály Vario control csapteleppel öblítéshez és hígításhoz A 180 l tisztavizes tartály biztosítja a tiszta víz hozzáférhetőségét. Öblítés állásban a keverőág lezárása után a szívószűrőt, a szivattyút, a vezérlő egységet és a fúvókákat tiszta vízzel járathatjuk át. Ez még tele permetlétartály esetén is lehetséges. Belső tisztítás Külső tisztítás A sima belső falaknak és a lekerekített sarkoknak köszönhetően a rotációs fúvóka tökéletesen kitisztítja a tartályt. A permetezés után azonnal lemoshatjuk a szórókeretet a lágy mosókefével.

6 Szórókeretek mintha egy repülőgép szárnya lenne Teljesen hidraulikus Q-plus szórókeretek Szuper stabil és szuperkönnyű Alapkivitelben lehetséges csak a jobb, vagy csak a bal oldali keretrész kinyitása. Munkaszélesség 12 12,5 15 m A speciális többszörösen hajlított profilú AMAZONE szórókeretek nagyon könnyűek, de emellett nagyon stabilak. A szórófejek tartói a profil belsejében védett helyen vannak. A szórófejtartók membránnal szereltek, így nem csöpögnek. Az önbeálló fúvókatartók egyszerű szerszám nélküli fúvókacserét tesznek lehetővé. A különböző fúvókák különféle körülmények között használhatóak. A hidraulikus keretmozgatást erős munkahengerek biztosítják. A standard felszerelés tartalmazza a hidraulikus magasság állítást, a 3 irányú csillapítást, és az egymástól független oldali keretnyitást. A 80 mm széles keretprofil kellően stabil és erős ezekhez a műveletekhez. A Q-plus szórókeret szállítási biztosításának oldása után azonnal emelhető, süllyeszthető és nyitható. Az egyoldali nyitás lehetősége standard. A Q-plus szórókeretek felszerelhetőek az un. Profi-vezérléssel, mely elektro-hidraulikusan a traktorkabinból vezérli a szórókeret funkcióit, az emelést, süllyesztést, nyitást, zárást, egyoldali nyitást és a szögállítást. Háromirányú szórókeret csillapítás a keret biztonságos vezetése érdekében Szórókeret tervezés felsőfokon Minden AMAZONE szórókeret alapfelszereltsége: 1. rugós lengéscsillapítás a függőleges keretmozgások elnyelésére 2. gumibakos csillapítás a kaszálás csillapítására és 3. acélrugós tagok a hirtelen ütések csillapítására a keret egész teljes hosszában. Ezek mellett a hidraulikus magasság állítás és a rugalmas csúszótalpak a keret szélein biztosítják a mindenkori pontos szóráseloszlást. A lejtős területek és a széles szórókeret néha szükségessé teszi a szórókeret billentését. A beépített vízszintes visszapozícionálás és a gyors billentési lehetőség az AMATRON + vezérlővel könnyen megoldható. További felszerelések: Triplet szórófejtartók

7 Hidraulikus Super-S szórókeret Hasonlítsa össze! Elképesztően keskeny, csak 2,40 m szállítási szélesség minden munkaszélességhez m Biztonságos és kompakt A Super-S szórókeretek teljesen automatikusan nyithatóak és zárhatóak. Szállítási helyzetben a szórókeret 2,4 m szélességben összecsukva a permetezőgép hátulján, két tartóbakon nyugszik. A 140 mm széles többszörösen hajlított profil acél szerkezet a Super S szórókeretet extrém robosztussá teszi. A Super S szórókeret egyenletes vezetéséről a háromirányú csillapítás, a hidraulikus emelés és a támasztólábak gondoskodnak minden körülmények között. Opciós lehetőség a Profi keretvezérlés, mely elektrohidraulikus úton biztosítja a szórókeret emelését-süllyesztését, nyitását-zárását, egyoldali Ez tart! rugós alátét mozgó kerettag kúpos excentrikus csap fix kerettag Az AMAZONE kúpos csap, nincs technikai játék. Biztonságos közlekedés Biztosított a teljes kilátás a kabinból. Ahol a traktor elfér, ott a szórókeret is. Nincs kiálló alkatrész, így nincs szórókeret sérülés. Minden passzol A szórókeret nyugodtan ül a tartóbakokon. Nincs zörgés. Nincsenek elkopó szórókeret tartóbakok a traktoron. A nagy közúti sebesség nem probléma. Minden működik. Rugalmas keretvezérlési opciók, mint pl. az egyoldali keretnyitás. Minden funkció az AMATRON + vezérlővel kezelhető. Kompakt kivitel Az alacsony súlypont és a kompakt tervezés eredményeképpen az UF permetezőgép kevésbé emeli meg a mellső tengelyt, mint egy hasonló súlyú eke. nyitását-zárását (max. 24 m-ig), munkaszélesség csökkentését, billentését és oldalankénti szögállítását. Mindezen funkciókat az AMATRON + vezérlőegységen keresztül szabályozhatjuk. Ez nem történhet meg egy AMAZONE szórókerettel Nem csöpöghet permetlé a traktorunkra, és nem csapódhat a szórókeret a kabinba. 2,40 m

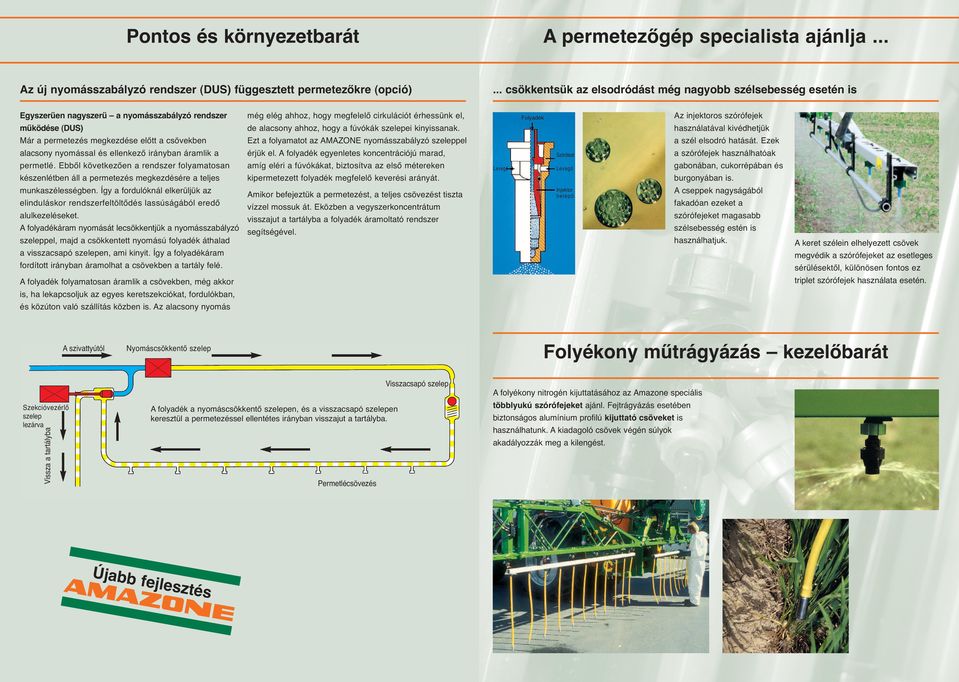

8 Pontos és környezetbarát A permetezőgép specialista ajánlja... Az új nyomásszabályzó rendszer (DUS) függesztett permetezőkre (opció) Egyszerűen nagyszerű a nyomásszabályzó rendszer működése (DUS) Már a permetezés megkezdése előtt a csövekben alacsony nyomással és ellenkező irányban áramlik a permetlé. Ebből következően a rendszer folyamatosan készenlétben áll a permetezés megkezdésére a teljes munkaszélességben. Így a fordulóknál elkerüljük az elinduláskor rendszerfeltöltődés lassúságából eredő alulkezeléseket. A folyadékáram nyomását lecsökkentjük a nyomásszabályzó szeleppel, majd a csökkentett nyomású folyadék áthalad a visszacsapó szelepen, ami kinyit. Így a folyadékáram fordított irányban áramolhat a csövekben a tartály felé. még elég ahhoz, hogy megfelelő cirkulációt érhessünk el, de alacsony ahhoz, hogy a fúvókák szelepei kinyissanak. Ezt a folyamatot az AMAZONE nyomásszabályzó szeleppel érjük el. A folyadék egyenletes koncentrációjú marad, amíg eléri a fúvókákat, biztosítva az első métereken kipermetezett folyadék megfelelő keverési arányát. Amikor befejeztük a permetezést, a teljes csövezést tiszta vízzel mossuk át. Eközben a vegyszerkoncentrátum visszajut a tartályba a folyadék áramoltató rendszer segítségével.... csökkentsük az elsodródást még nagyobb szélsebesség esetén is Folyadék Szórótest Levegő Levegő Injektor belépő Az injektoros szórófejek használatával kivédhetjük a szél elsodró hatását. Ezek a szórófejek használhatóak gabonában, cukorrépában és burgonyában is. A cseppek nagyságából fakadóan ezeket a szórófejeket magasabb szélsebesség estén is használhatjuk. A folyadék folyamatosan áramlik a csövekben, még akkor is, ha lekapcsoljuk az egyes keretszekciókat, fordulókban, és közúton való szállítás közben is. Az alacsony nyomás A szivattyútól Folyékony műtrágyázás kezelőbarát Nyomáscsökkentő szelep Visszacsapó szelep A folyadék a nyomáscsökkentő szelepen, és a visszacsapó szelepen keresztül a permetezéssel ellentétes irányban visszajut a tartályba. Vissza a tartályba Szekcióvezérlő szelep lezárva Permetlécsövezés Újabb a fejlesztés z A keret szélein elhelyezett csövek megvédik a szórófejeket az esetleges sérülésektől, különösen fontos ez triplet szórófejek használata esetén. A folyékony nitrogén kijuttatásához az Amazone speciális többlyukú szórófejeket ajánl. Fejtrágyázás esetében biztonságos alumínium profilú kijuttató csöveket is használhatunk. A kiadagoló csövek végén súlyok akadályozzák meg a kilengést.

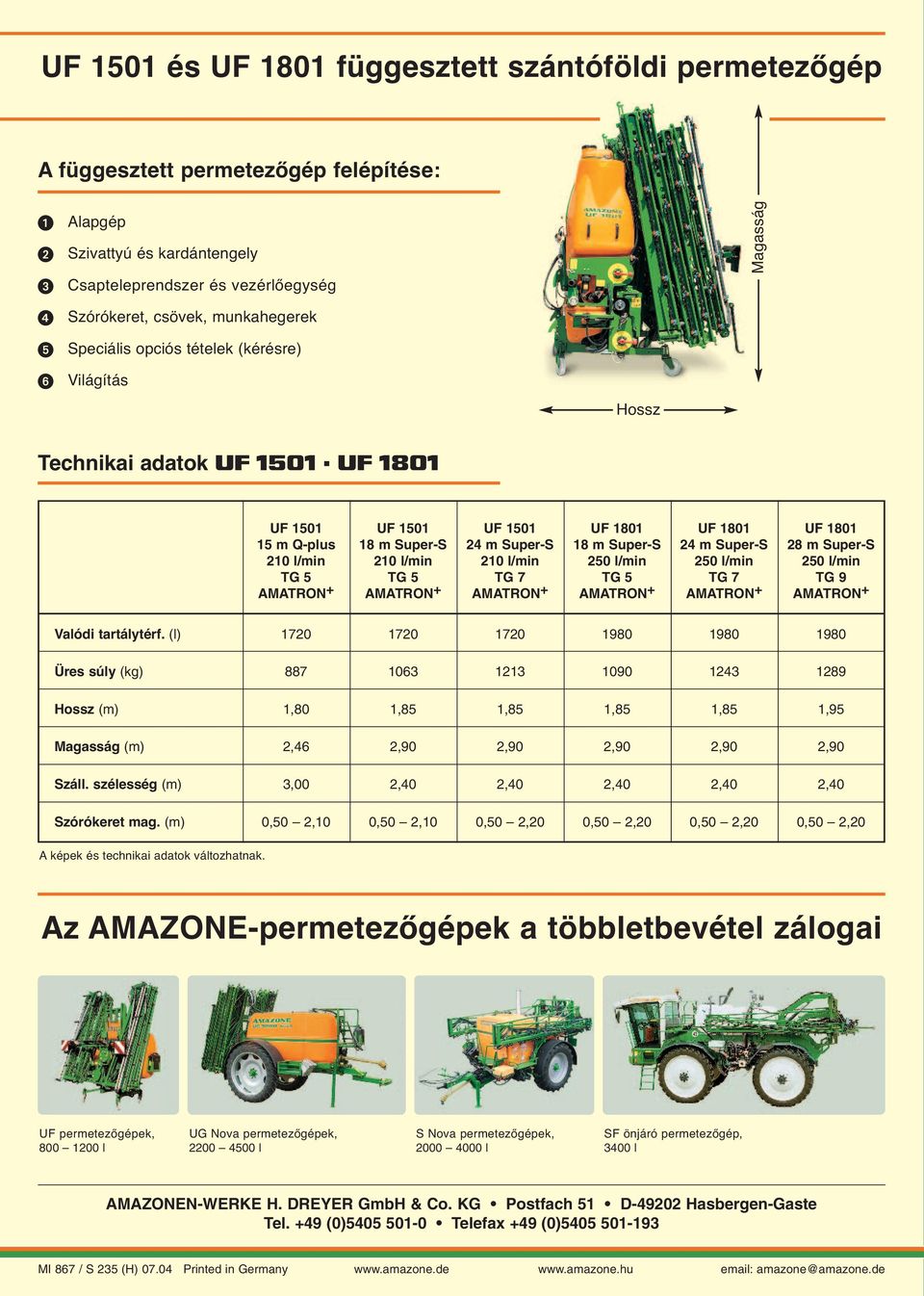

9 UF 1501 és UF 1801 függesztett szántóföldi permetezőgép A függesztett permetezőgép felépítése: Alapgép Szivattyú és kardántengely Csapteleprendszer és vezérlőegység Szórókeret, csövek, munkahegerek Speciális opciós tételek (kérésre) Magasság Világítás Hossz Technikai adatok UF 1501 UF 1801 UF 1501 UF 1501 UF 1501 UF 1801 UF 1801 UF m Q-plus 18 m Super-S 24 m Super-S 18 m Super-S 24 m Super-S 28 m Super-S 210 l/min 210 l/min 210 l/min 250 l/min 250 l/min 250 l/min TG 5 TG 5 TG 7 TG 5 TG 7 TG 9 AMATRON + AMATRON + AMATRON + AMATRON + AMATRON + AMATRON + Valódi tartálytérf. (l) Üres súly (kg) Hossz (m) 1,80 1,85 1,85 1,85 1,85 1,95 Magasság (m) 2,46 2,90 2,90 2,90 2,90 2,90 Száll. szélesség (m) 3,00 2,40 2,40 2,40 2,40 2,40 Szórókeret mag. (m) 0,50 2,10 0,50 2,10 0,50 2,20 0,50 2,20 0,50 2,20 0,50 2,20 A képek és technikai adatok változhatnak. Az AMAZONE-permetezőgépek a többletbevétel zálogai UF permetezőgépek, l UG Nova permetezőgépek, l S Nova permetezőgépek, l SF önjáró permetezőgép, 3400 l AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen-Gaste Tel. +49 (0) Telefax +49 (0) MI 867 / S 235 (H) Printed in Germany amazone@amazone.de
