az új dimenzió - UF 901 UF 1201 UF 1501 UF 1801 szántóföldi permetezœgépek

Átírás

1 UF

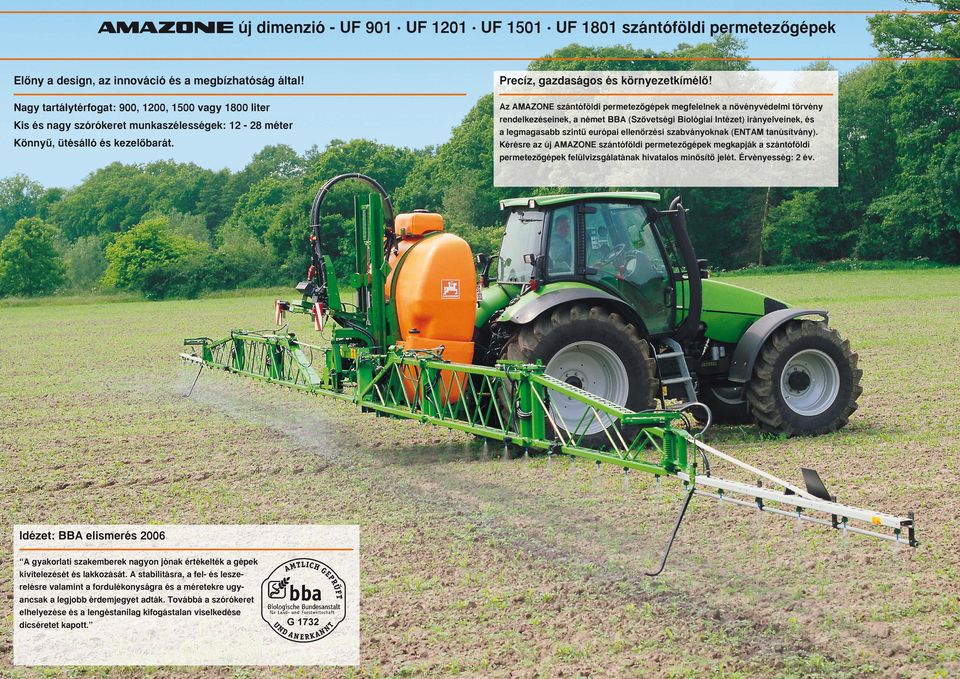

2 az új dimenzió - UF 901 UF 1201 UF 1501 UF 1801 szántóföldi permetezœgépek ElŒny a design, az innováció és a megbízhatóság által! Precíz, gazdaságos és környezetkímélœ! Nagy tartálytérfogat: 900, 1200, 1500 vagy 1800 liter Az AMAZONE szántóföldi permetezœgépek megfelelnek a növényvédelmi törvény rendelkezéseinek, a német BBA (Szövetségi Biológiai Intézet) irányelveinek, és a legmagasabb szintı európai ellenœrzési szabványoknak (ENTAM tanúsítvány). Kérésre az új AMAZONE szántóföldi permetezœgépek megkapják a szántóföldi permetezœgépek felülvizsgálatának hivatalos minœsítœ jelét. Érvényesség: 2 év. Kis és nagy szórókeret munkaszélességek: méter Könnyı, ütésálló és kezelœbarát. Idézet: BBA elismerés 2006 A gyakorlati szakemberek nagyon jónak értékelték a gépek kivitelezését és lakkozását. A stabilitásra, a fel- és leszerelésre valamint a fordulékonyságra és a méretekre ugyancsak a legjobb érdemjegyet adták. Továbbá a szórókeret elhelyezése és a lengéstanilag kifogástalan viselkedése dicséretet kapott.

3 Egy népes család mutatkozik be! UF liter UF liter UF liter UF liter Funkcionális tartálydesign Az összes tartály egy egységet képez Keskeny, kedvezœ súlypontú tartályok A sima tartályfalak megkönnyítik a belsœ és külsœ tisztítást Még lejtœs helyzetben is minimális visszamaradó mennyiségek a különleges kiképzés következtében

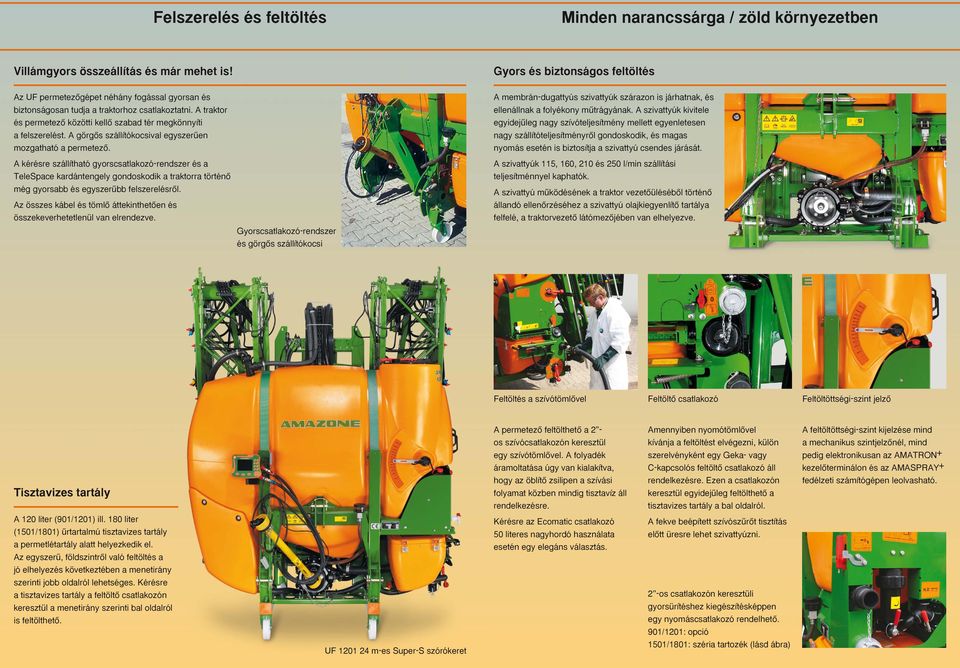

4 Felszerelés és feltöltés Minden narancssárga / zöld környezetben Villámgyors összeállítás és már mehet is! Gyors és biztonságos feltöltés Az UF permetezœgépet néhány fogással gyorsan és biztonságosan tudja a traktorhoz csatlakoztatni. A traktor és permetezœ közötti kellœ szabad tér megkönnyíti a felszerelést. A görgœs szállítókocsival egyszerıen mozgatható a permetezœ. A kérésre szállítható gyorscsatlakozó-rendszer és a TeleSpace kardántengely gondoskodik a traktorra történœ még gyorsabb és egyszerıbb felszerelésrœl. Az összes kábel és tömlœ áttekinthetœen és összekeverhetetlenül van elrendezve. Gyorscsatlakozó-rendszer és görgœs szállítókocsi A membrán-dugattyús szivattyúk szárazon is járhatnak, és ellenállnak a folyékony mıtrágyának. A szivattyúk kivitele egyidejıleg nagy szívóteljesítmény mellett egyenletesen nagy szállítóteljesítményrœl gondoskodik, és magas nyomás esetén is biztosítja a szivattyú csendes járását. A szivattyúk 115, 160, 210 és 250 l/min szállítási teljesítménnyel kaphatók. A szivattyú mıködésének a traktor vezetœülésébœl történœ állandó ellenœrzéséhez a szivattyú olajkiegyenlítœ tartálya felfelé, a traktorvezetœ látómezœjében van elhelyezve. Feltöltés a szívótömlœvel FeltöltŒ csatlakozó Feltöltöttségi-szint jelzœ Tisztavizes tartály A 120 liter (901/1201) ill. 180 liter (1501/1801) ırtartalmú tisztavizes tartály a permetlétartály alatt helyezkedik el. Az egyszerı, földszintrœl való feltöltés a jó elhelyezés következtében a menetirány szerinti jobb oldalról lehetséges. Kérésre a tisztavizes tartály a feltöltœ csatlakozón keresztül a menetirány szerinti bal oldalról is feltölthetœ. UF m-es Super-S szórókeret A permetezœ feltölthetœ a 2 - os szívócsatlakozón keresztül egy szívótömlœvel. A folyadék áramoltatása úgy van kialakítva, hogy az öblítœ zsilipen a szívási folyamat közben mindig tisztavíz áll rendelkezésre. Kérésre az Ecomatic csatlakozó 50 literes nagyhordó használata esetén egy elegáns választás. Amennyiben nyomótömlœvel kívánja a feltöltést elvégezni, külön szerelvényként egy Geka- vagy C-kapcsolós feltöltœ csatlakozó áll rendelkezésre. Ezen a csatlakozón keresztül egyidejıleg feltölthetœ a tisztavizes tartály a bal oldalról. A fekve beépített szívószırœt tisztítás elœtt üresre lehet szivattyúzni. 2 -os csatlakozón keresztüli gyorsürítéshez kiegészítésképpen egy nyomáscsatlakozó rendelhetœ. 901/1201: opció 1501/1801: széria tartozék (lásd ábra) A feltöltöttségi-szint kijelzése mind a mechanikus szintjelzœnél, mind pedig elektronikusan az AMATRON + kezelœterminálon és az AMASPRAY + fedélzeti számítógépen leolvasható.

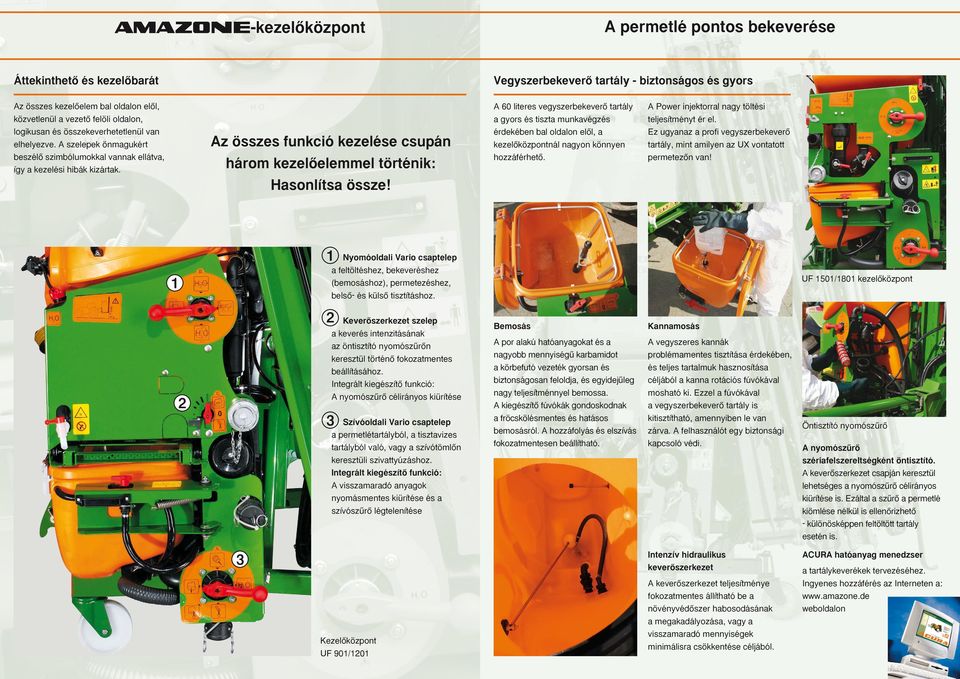

5 az-kezelœközpont A permetlé pontos bekeverése ÁttekinthetŒ és kezelœbarát VegyszerbekeverŒ tartály - biztonságos és gyors Az összes kezelœelem bal oldalon elœl, közvetlenül a vezetœ felöli oldalon, logikusan és összekeverhetetlenül van elhelyezve. A szelepek önmagukért beszélœ szimbólumokkal vannak ellátva, így a kezelési hibák kizártak. Az összes funkció kezelése csupán három kezelœelemmel történik: Hasonlítsa össze! A 60 literes vegyszerbekeverœ tartály a gyors és tiszta munkavégzés érdekében bal oldalon elœl, a kezelœközpontnál nagyon könnyen hozzáférhetœ. A Power injektorral nagy töltési teljesítményt ér el. Ez ugyanaz a profi vegyszerbekeverœ tartály, mint amilyen az UX vontatott permetezœn van! 1 1 Nyomóoldali Vario csaptelep a feltöltéshez, bekeveréshez (bemosáshoz), permetezéshez, belsœ- és külsœ tisztításhoz. UF 1501/1801 kezelœközpont 2 2 KeverŒszerkezet szelep a keverés intenzitásának az öntisztító nyomószırœn keresztül történœ fokozatmentes beállításához. Integrált kiegészítœ funkció: A nyomószırœ célirányos kiürítése 3 Szívóoldali Vario csaptelep a permetlétartályból, a tisztavizes tartályból való, vagy a szívótömlœn keresztüli szivattyúzáshoz. Integrált kiegészítœ funkció: A visszamaradó anyagok nyomásmentes kiürítése és a szívószırœ légtelenítése Bemosás A por alakú hatóanyagokat és a nagyobb mennyiségı karbamidot a körbefutó vezeték gyorsan és biztonságosan feloldja, és egyidejıleg nagy teljesítménnyel bemossa. A kiegészítœ fúvókák gondoskodnak a fröcskölésmentes és hatásos bemosásról. A hozzáfolyás és elszívás fokozatmentesen beállítható. Kannamosás A vegyszeres kannák problémamentes tisztítása érdekében, és teljes tartalmuk hasznosítása céljából a kanna rotációs fúvókával mosható ki. Ezzel a fúvókával a vegyszerbekeverœ tartály is kitisztítható, amennyiben le van zárva. A felhasználót egy biztonsági kapcsoló védi. Öntisztító nyomószırœ A nyomószırœ szériafelszereltségként öntisztító. A keverœszerkezet csapján keresztül lehetséges a nyomószırœ célirányos kiürítése is. Ezáltal a szırœ a permetlé kiömlése nélkül is ellenœrizhetœ - különösképpen feltöltött tartály esetén is. 3 KezelŒközpont UF 901/1201 Intenzív hidraulikus keverœszerkezet A keverœszerkezet teljesítménye fokozatmentes állítható be a növényvédœszer habosodásának a megakadályozása, vagy a visszamaradó mennyiségek minimálisra csökkentése céljából. ACURA hatóanyag menedzser a tartálykeverékek tervezéséhez. Ingyenes hozzáférés az Interneten a: weboldalon

6 Pontos adagolás és egyszerı kezelés Egy terminál az összes AMAZONE gép részére AMATRON + Biztonságos és gyors - univerzális Az AMATRON + fedélzeti számítógép lehetœvé teszi az elœre megadott kiszórási mennyiség (l/ha) automatikus szabályozását. A kiszórási mennyiség változtatása elœre megadott %-os lépésekben lehetséges. Ez a modern fedélzeti számítógép áttekinthetœ, egyszerı és logikus kezelése révén különösképpen kezelœbarát. A rendszer ellenœrzéséhez extra nagy, tükrözœdésmentes kijelzœt szereltek be. A számítógép rendkívül kompakt formája kevés helyet igényel a traktor vezetœfülkéjében. A két átfolyásmérœ használatával a kiszórt mennyiség pontossága különösen kis felhasználási mennyiségek esetén rendkívül precíz. Ugyanazzal az AMATRON + készülékkel vezérelheti Ön az AMAZONE termékpalettájának sok gépét. A Comfort elektronikai csomaggal összekapcsolt ZA-M mıtrágyaszóró esetén szabályozza a Limiter szóráshatárolót, és a hidraulikus mıködtetésı tolózárat. LehetŒség van a haladási sebességtœl vagy a pozíciótól függœ mennyiségi szabályozásra is. Az AMAZONE vetœgépek esetén az AMATRON + készülék hivatott az elektronikus mıvelœút-kapcsolásra. A vetési mennyiséget ebben az esetben szabadon választható lépésekben módosíthatja. A vontatott Cirrus vetœgépek esetén a széleskörı elektrohidraulikus funkciók, mint a vetési mélység vagy a talajmıvelés intenzitásának szabályozására az AMATRON + készülék szolgál. A szériafelszereltséghez tartozó funkciók: FŒ- és szakaszoló kapcsolás 9 szakaszig Digitális nyomáskijelzés Digitális feltöltöttségi-szint jelzœ Szórókeret-pozíció és szórókeret-reteszelés kijelzése 20 feladatot kezelœ tárolókapacitás Soros port a dokumentáció és GPS-használat érdekében ISOBUS kommunikációs rendszer elœkészítés Többfunkciós markolat Különösen komfortos a gép kezelése egy többfunkciós markolatról (Joystick). Az ergonómiai szempontok szerint kialakított markolattal ránézés nélkül vezérelhetœk a legfontosabb permetezési funkciók. Az AMATRON + ezen kívül még ellenœrzœ- és adatbeviteli készülékként is szolgál. Egy kis billenœkapcsoló teszi lehetœvé 8 billentyı használatát három különbözœ szinten. Ennek folytán összesen 24 funkció kezelhetœ. Különleges funkciók: Habjelzés Vég- vagy szegélyfúvóka kapcsolás Az egyik oldali szórókeret becsukásának elœzetes megválasztása Az egyik oldali szórókeret profi becsukása vagy oldalszögének beállítása (csak 1 vezérlœkészülék szükséges) Distance Control - automatikus szórókeret vezetés AMACLICK Annak érdekében, hogy bizonyos alkalmazások, vagy bizonyos növénykultúrák (zöldségek) esetén egyes részeket le lehessen szakaszolni, az AMATRON + készüléken elœre meg lehet választani a megfelelœ részszélességeket, és a szakaszokat ki lehet kapcsolni. Amennyiben erre a funkcióra rendszeres szükség van, ajánlott az AMACLICK használata. LehetŒség van az Amaclick és a többfunkciós markolat egy AMATRON + készülékhez való csatlakoztatására. Megbízható, egyszerı dokumentáció A szántóföldi adatbázissal kapcsolatos automatikus dokumentáció (ASD) egy terméken és gyártón túlmutató dokumentáció-koncepció, a szántóföldi mıveletekkel kapcsolatos adatoknak az AMATRON + fedélzeti számítógép és az elektronikus szántóföldi adatbázis közötti átvitele céljából. A használt port nyilvános, és más gyártók számára is hozzáférhetœ. A gazdának az ASD segítségével lehetœsége adódik arra, hogy minden gépet egyszerıen és ingyenesen a dokumentációláncba integráljon. A jövœt biztosító technika VetŒgépek Mıtrágyaszórók Szántóföldi permetezœgépek Egy soros port (RS232) a szenzortechnika (pl. Yara-N érzékelœ) vagy különbözœ GPS terminál használata céljából az AMATRON + készülék széleskörı alkalmazási spektrumához tartozik.

7 AMASPRAY + fedélzeti számítógép AMASET + vezérlœegység AMASPRAY + - modern és precíz AMASET + - egyszerı és biztonságos Az AMAZONE cég AMASPRAY + fedélzeti számítógépe Az AMASET + vezérlœegység egy komfortos integrált egy robusztus és önmagáért beszélœ számítógép perme- áramkör (chip) egy felhasználó- és környezetbarát tezœgépek részére. A felhasználó a menetre koncentrálhat, növényvédelmi alkalmazás számára. Az összes fontos miközben a számítógép átveszi az elektromos ellenœrzést, funkció elektromos távmıködtetésı. A permetezœ a vezérlést, és a sebességtœl függœ adagolást. vezetœfülkébœl kényelmesen vezérelhetœ és ellenœrizhetœ. Egy traktorfordulaton belül a felhasznált mennyiség (l/ha) A szériafelszereltséghez tartozó funkciók: állandó marad. Egysoros, kontrasztdús képernyœ FŒ- és szakaszoló kapcsolás A szériafelszereltséghez tartozó funkciók: 7 szakaszig Digitális nyomáskijelzés Digitális nyomáskijelzés FŒ- és szakaszoló kapcsolás Digitális feltöltöttségi-szint jelzœ 7 szakaszig Szórókeret pozíció és szórókeret reteszelés kijelzése Hektárszámláló (összes és napi számláló) Elektromos nyomásállítás Szórókeret-pozíció és szórókeret-reteszelés kijelzése Állandó nyomású armatúra +/- 10 % billentyı Csúcs- (szórás-) technológia A permetezéshez használt AMATRON + és AMASPRAY + számítógépek a legmodernebb armatúra-technológiával rendelkeznek. A részszélességeket gyorsan és csepegésmentesen kapcsolják az elektromotoros szelepeken keresztül nyomáscsökkentéssel. A felhasznált mennyiséget minden helyzetben tökéletesen és gyorsan szabályozza közvetlenül a számítógép. Egy állandó nyomású berendezés ezen technológia esetén nem szükséges. Hidraulika opciók az AMASET +, AMASPRAY + és AMATRON + készülékek számára A lehetséges három hidraulikus funkció (magasságállítás, dœlésszög beállítás, szórókeret kinyitás és összecsukás) végrehajtása egy elektromos kapcsolóegység (lejtés/összecsukás) segítségével a traktornak csak két kihelyezett munkahengerén keresztül is történhet. Az AMATRON + készülékkel a gép különösen kényelmesen kezelhetœ elektrohidraulikus úton. Kézi vezérlésı armatúra Kézi vezérlésı armatúra Az AMASET + vezérlœegység állandó nyomású armatúrája a szórókeret közepén helyezkedik el. A legmodernebb motoros szelepek lehetœvé teszik a gyors, csepegésmentes kapcsolási folyamatokat. Azállandó nyomású armatúra beállítása a fúvókamérethez az áttekinthetœ választótárcsa segítségével gyorsan és egyszerıen lehetséges. (Csak egy kihelyezett munkahenger) A kézi vezérlésı armatúra Egy további különleges felszereltség a szórókeret oldalankénti (jobb vagy bal bármiféle áramellátás nélkül lehetœvé teszi a permetezést. A fœkapcsoló, a kézi NG állandó nyomású armatúra az AMASET + vezérlœegység számára oldali) kinyitásának, vagy nyomásállító, és a három összecsukásának elœzetes vagy öt szakasz kapcsoló megválasztása az egyik oldali munkaszélesség csökkentése ergonómiailag megfelelœen érdekében. Kinyitott szórókeret esetén az elœzetes van elhelyezve. megválasztása alapján csak ez a szórókeret oldal csukódik össze ismét. Az állandó nyomású TG armatúra az AMATRON + és AMASPRAY + készülékek számára Ezek a billentyık váltakozva használhatók a szegélyfúvóka, illetve végfúvóka kapcsolás mıködtetésére is. berendezés révén a hektáronként felhasznált mennyiség szakaszok A központos tömlœvezetés gondoskodik az összes tömlœ kapcsolása esetén állandó marad. és kábel tiszta és törésmentes elhelyezésérœl.

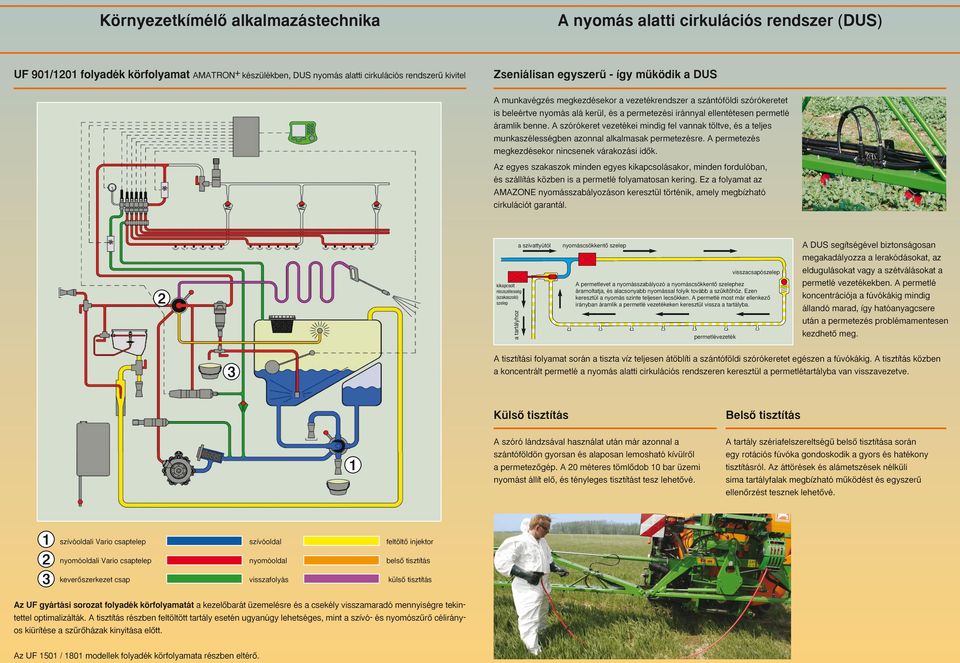

8 KörnyezetkímélŒ alkalmazástechnika A nyomás alatti cirkulációs rendszer (DUS) UF 901/1201 folyadék körfolyamat AMATRON + készülékben, DUS nyomás alatti cirkulációs rendszerı kivitel Zseniálisan egyszerı - így mıködik a DUS A munkavégzés megkezdésekor a vezetékrendszer a szántóföldi szórókeretet is beleértve nyomás alá kerül, és a permetezési iránnyal ellentétesen permetlé áramlik benne. A szórókeret vezetékei mindig fel vannak töltve, és a teljes munkaszélességben azonnal alkalmasak permetezésre. A permetezés megkezdésekor nincsenek várakozási idœk. Az egyes szakaszok minden egyes kikapcsolásakor, minden fordulóban, és szállítás közben is a permetlé folyamatosan kering. Ez a folyamat az AMAZONE nyomásszabályozáson keresztül történik, amely megbízható cirkulációt garantál. a szivattyútól nyomáscsökkentœ szelep A DUS segítségével biztonságosan megakadályozza a lerakódásokat, az 2 kikapcsolt részszélesség (szakaszoló) szelep a tartályhoz visszacsapószelep A permetlevet a nyomásszabályozó a nyomáscsökkentœ szelephez áramoltatja, és alacsonyabb nyomással folyik tovább a szıkítœhöz. Ezen keresztül a nyomás szinte teljesen lecsökken. A permetlé most már ellenkezœ irányban áramlik a permetlé vezetékeken keresztül vissza a tartályba. permetlévezeték eldugulásokat vagy a szétválásokat a permetlé vezetékekben. A permetlé koncentrációja a fúvókákig mindig állandó marad, így hatóanyagcsere után a permetezés problémamentesen kezdhetœ meg. 3 A tisztítási folyamat során a tiszta víz teljesen átöblíti a szántóföldi szórókeretet egészen a fúvókákig. A tisztítás közben a koncentrált permetlé a nyomás alatti cirkulációs rendszeren keresztül a permetlétartályba van visszavezetve. KülsŒ tisztítás BelsŒ tisztítás 1 A szóró lándzsával használat után már azonnal a szántóföldön gyorsan és alaposan lemosható kívülrœl a permetezœgép. A 20 méteres tömlœdob 10 bar üzemi nyomást állít elœ, és tényleges tisztítást tesz lehetœvé. A tartály szériafelszereltségı belsœ tisztítása során egy rotációs fúvóka gondoskodik a gyors és hatékony tisztításról. Az áttörések és alámetszések nélküli sima tartályfalak megbízható mıködést és egyszerı ellenœrzést tesznek lehetœvé szívóoldali Vario csaptelep szívóoldal feltöltœ injektor nyomóoldali Vario csaptelep nyomóoldal belsœ tisztítás keverœszerkezet csap visszafolyás külsœ tisztítás Az UF gyártási sorozat folyadék körfolyamatát a kezelœbarát üzemelésre és a csekély visszamaradó mennyiségre tekintettel optimalizálták. A tisztítás részben feltöltött tartály esetén ugyanúgy lehetséges, mint a szívó- és nyomószırœ célirányos kiürítése a szırœházak kinyitása elœtt. Az UF 1501 / 1801 modellek folyadék körfolyamata részben eltérœ.

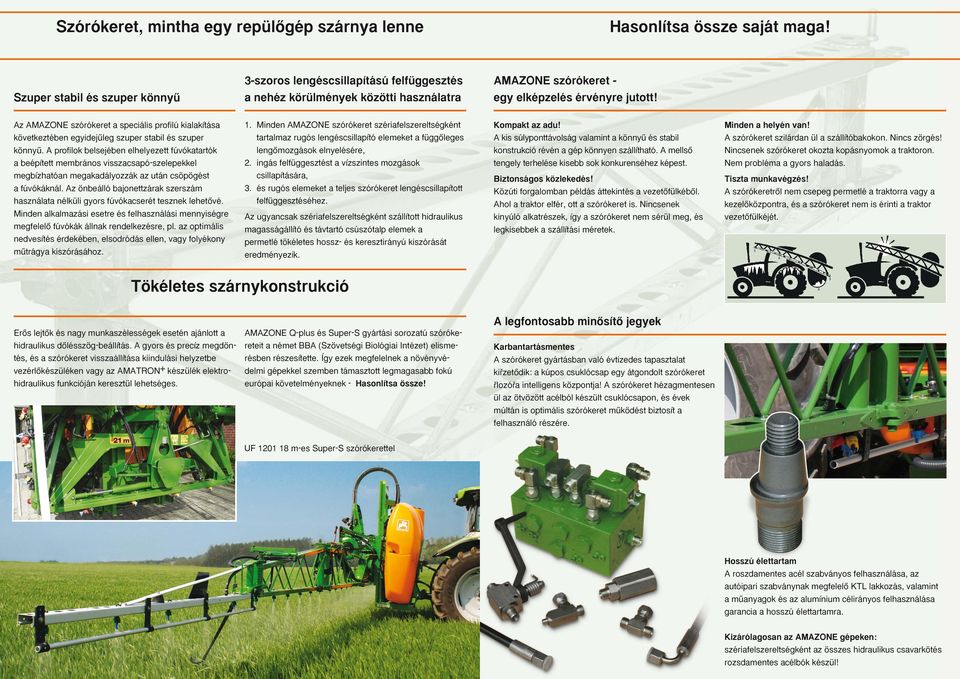

9 Szórókeret, mintha egy repülœgép szárnya lenne Hasonlítsa össze saját maga! 3-szoros lengéscsillapítású felfüggesztés AMAZONE szórókeret - Szuper stabil és szuper könnyı a nehéz körülmények közötti használatra egy elképzelés érvényre jutott! Az AMAZONE szórókeret a speciális profilú kialakítása 1. Minden AMAZONE szórókeret szériafelszereltségként Kompakt az adu! Minden a helyén van! következtében egyidejıleg szuper stabil és szuper tartalmaz rugós lengéscsillapító elemeket a függœleges A kis súlyponttávolság valamint a könnyı és stabil A szórókeret szilárdan ül a szállítóbakokon. Nincs zörgés! könnyı. A profilok belsejében elhelyezett fúvókatartók lengœmozgások elnyelésére, konstrukció révén a gép könnyen szállítható. A mellsœ Nincsenek szórókeret okozta kopásnyomok a traktoron. a beépített membrános visszacsapó-szelepekkel 2. ingás felfüggesztést a vízszintes mozgások tengely terhelése kisebb sok konkurenséhez képest. Nem probléma a gyors haladás. megbízhatóan megakadályozzák az után csöpögést a fúvókáknál. Az önbeálló bajonettzárak szerszám használata nélküli gyors fúvókacserét tesznek lehetœvé. Minden alkalmazási esetre és felhasználási mennyiségre megfelelœ fúvókák állnak rendelkezésre, pl. az optimális nedvesítés érdekében, elsodródás ellen, vagy folyékony mıtrágya kiszórásához. csillapítására, 3. és rugós elemeket a teljes szórókeret lengéscsillapított felfüggesztéséhez. Az ugyancsak szériafelszereltségként szállított hidraulikus magasságállító és távtartó csúszótalp elemek a permetlé tökéletes hossz- és keresztirányú kiszórását eredményezik. Biztonságos közlekedés! Közúti forgalomban példás áttekintés a vezetœfülkébœl. Ahol a traktor elfér, ott a szórókeret is. Nincsenek kinyúló alkatrészek, így a szórókeret nem sérül meg, és legkisebbek a szállítási méretek. Tiszta munkavégzés! A szórókeretrœl nem csepeg permetlé a traktorra vagy a kezelœközpontra, és a szórókeret nem is érinti a traktor vezetœfülkéjét. Tökéletes szárnykonstrukció ErŒs lejtœk és nagy munkaszélességek esetén ajánlott a hidraulikus dœlésszög-beállítás. A gyors és precíz megdöntés, és a szórókeret visszaállítása kiindulási helyzetbe vezérlœkészüléken vagy az AMATRON + készülék elektrohidraulikus funkcióján keresztül lehetséges. AMAZONE Q-plus és Super-S gyártási sorozatú szórókereteit a német BBA (Szövetségi Biológiai Intézet) elismerésben részesítette. Így ezek megfelelnek a növényvédelmi gépekkel szemben támasztott legmagasabb fokú európai követelményeknek - Hasonlítsa össze! A legfontosabb minœsítœ jegyek Karbantartásmentes A szórókeret gyártásban való évtizedes tapasztalat kifi zetœdik: a kúpos csuklócsap egy átgondolt szórókeret fi lozófi a intelligens központja! A szórókeret hézagmentesen ül az ötvözött acélból készült csuklócsapon, és évek múltán is optimális szórókeret mıködést biztosít a felhasználó részére. UF m-es Super-S szórókerettel Hosszú élettartam A roszdamentes acél szabványos felhasználása, az autóipari szabványnak megfelelœ KTL lakkozás, valamint a mıanyagok és az alumínium célirányos felhasználása garancia a hosszú élettartamra. Kizárólagosan az AMAZONE gépeken: szériafelszereltségként az összes hidraulikus csavarkötés rozsdamentes acélbók készül!

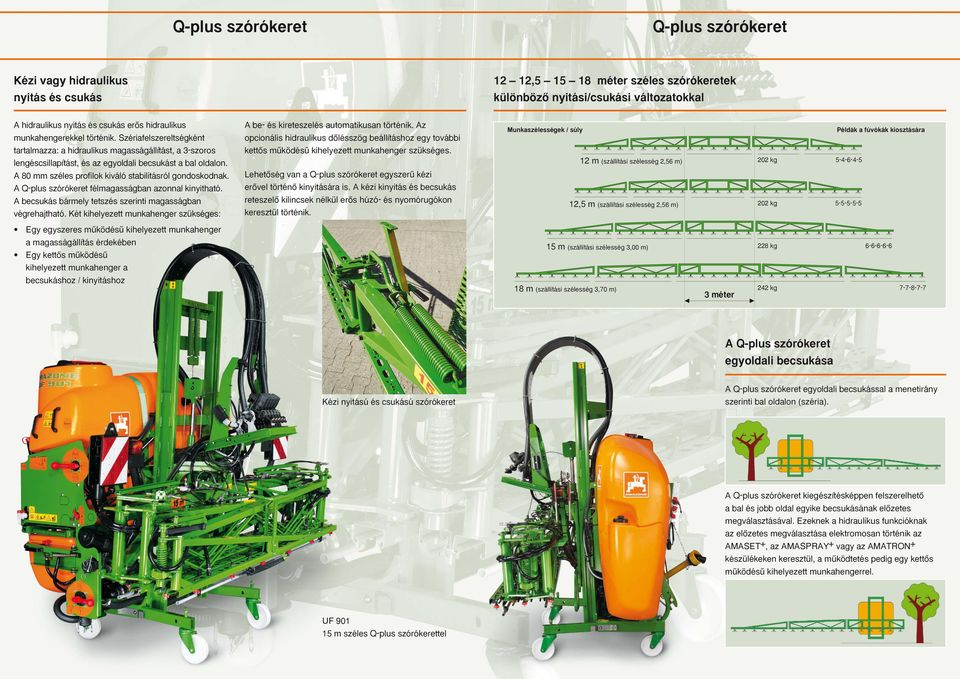

10 Q-plus szórókeret Q-plus szórókeret Kézi vagy hidraulikus 12 12, méter széles szórókeretek nyitás és csukás különbözœ nyitási/csukási változatokkal A hidraulikus nyitás és csukás erœs hidraulikus munkahengerekkel történik. Szériafelszereltségként A be- és kireteszelés automatikusan történik. Az opcionális hidraulikus dœlésszög beállításhoz egy további Munkaszélességek / súly Példák a fúvókák kiosztására tartalmazza: a hidraulikus magasságállítást, a 3-szoros lengéscsillapítást, és az egyoldali becsukást a bal oldalon. A 80 mm széles profilok kiváló stabilitásról gondoskodnak. A Q-plus szórókeret félmagasságban azonnal kinyitható. A becsukás bármely tetszés szerinti magasságban végrehajtható. Két kihelyezett munkahenger szükséges: kettœs mıködésı kihelyezett munkahenger szükséges. LehetŒség van a Q-plus szórókeret egyszerı kézi erœvel történœ kinyitására is. A kézi kinyitás és becsukás reteszelœ kilincsek nélkül erœs húzó- és nyomórugókon keresztül történik. 12 m (szállítási szélesség 2,56 m) 12,5 m (szállítási szélesség 2,56 m) 202 kg 202 kg Egy egyszeres mıködésı kihelyezett munkahenger a magasságállítás érdekében Egy kettœs mıködésı 15 m (szállítási szélesség 3,00 m) 228 kg kihelyezett munkahenger a becsukáshoz / kinyitáshoz 18 m (szállítási szélesség 3,70 m) 3 méter 242 kg A Q-plus szórókeret egyoldali becsukása Kézi nyitású és csukású szórókeret A Q-plus szórókeret egyoldali becsukással a menetirány szerinti bal oldalon (széria). A Q-plus szórókeret kiegészítésképpen felszerelhetœ a bal és jobb oldal egyike becsukásának elœzetes megválasztásával. Ezeknek a hidraulikus funkcióknak az elœzetes megválasztása elektromosan történik az AMASET +, az AMASPRAY + vagy az AMATRON + készülékeken keresztül, a mıködtetés pedig egy kettœs mıködésı kihelyezett munkahengerrel. UF m széles Q-plus szórókerettel

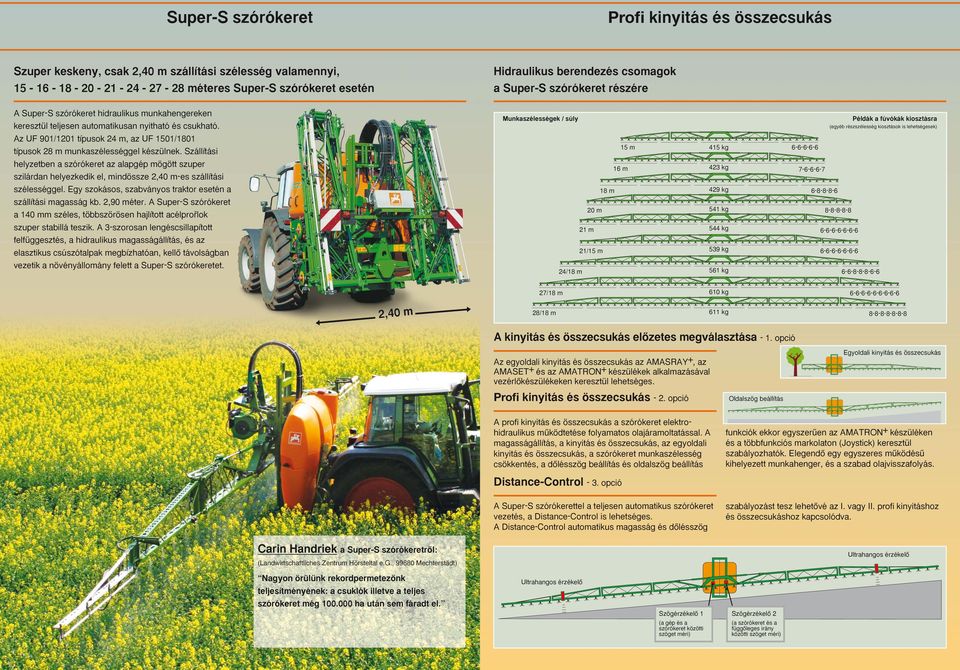

11 Super-S szórókeret Profi kinyitás és összecsukás Szuper keskeny, csak 2,40 m szállítási szélesség valamennyi, méteres Super-S szórókeret esetén Hidraulikus berendezés csomagok a Super-S szórókeret részére A Super-S szórókeret hidraulikus munkahengereken keresztül teljesen automatikusan nyitható és csukható. Munkaszélességek / súly Példák a fúvókák kiosztásra (egyéb részszélesség kiosztások is lehetségesek) Az UF 901/1201 típusok 24 m, az UF 1501/1801 típusok 28 m munkaszélességgel készülnek. Szállítási 15 m 415 kg helyzetben a szórókeret az alapgép mögött szuper szilárdan helyezkedik el, mindössze 2,40 m-es szállítási 16 m 423 kg szélességgel. Egy szokásos, szabványos traktor esetén a szállítási magasság kb. 2,90 méter. A Super-S szórókeret a 140 mm széles, többszörösen hajlított acélprofi lok 18 m 20 m 429 kg 541 kg szuper stabillá teszik. A 3-szorosan lengéscsillapított felfüggesztés, a hidraulikus magasságállítás, és az elasztikus csúszótalpak megbízhatóan, kellœ távolságban 21 m 21/15 m 544 kg 539 kg vezetik a növényállomány felett a Super-S szórókeretet. 24/18 m 561 kg /18 m 610 kg ,40 m 28/18 m 611 kg A kinyitás és összecsukás elœzetes megválasztása - 1. opció Az egyoldali kinyitás és összecsukás az AMASRAY +, az AMASET + és az AMATRON + készülékek alkalmazásával vezérlœkészülékeken keresztül lehetséges. Egyoldali kinyitás és összecsukás Profi kinyitás és összecsukás - 2. opció Oldalszög beállítás A profi kinyitás és összecsukás a szórókeret elektrohidraulikus mıködtetése folyamatos olajáramoltatással. A magasságállítás, a kinyitás és összecsukás, az egyoldali kinyitás és összecsukás, a szórókeret munkaszélesség csökkentés, a dœlésszög beállítás és oldalszög beállítás funkciók ekkor egyszerıen az AMATRON + készüléken és a többfunkciós markolaton (Joystick) keresztül szabályozhatók. ElegendŒ egy egyszeres mıködésı kihelyezett munkahenger, és a szabad olajvisszafolyás. Distance-Control - 3. opció A Super-S szórókerettel a teljesen automatikus szórókeret vezetés, a Distance-Control is lehetséges. A Distance-Control automatikus magasság és dœlésszög szabályozást tesz lehetœvé az I. vagy II. profi kinyitáshoz és összecsukáshoz kapcsolódva. Carin Handriek a Super-S szórókeretrœl: (Landwirtschaftliches Zentrum Hörsteltal e.g., Mechterstädt) Ultrahangos érzékelœ Nagyon örülünk rekordpermetezœnk teljesítményének: a csuklók illetve a teljes Ultrahangos érzékelœ szórókeret még ha után sem fáradt el. SzögérzékelŒ 1 (a gép és a szórókeret közötti szöget méri) SzögérzékelŒ 2 (a szórókeret és a függœleges irány közötti szöget méri)

12 A növényvédelmi specialista javaslata... Vég- és szegélyfúvókák... kevesebb elsodródás, nagyobb szélsebességek esetén is Végfúvókák Szegélyfúvókák A szántóföldi növénytermesztés során a parcellák közötti távolság szabályozása miatt szükséges lehet egy méter széles szegély mıveletlenül hagyása. A végfúvóka kapcsolás a szakaszoló szelepektœl függetlenül kikapcsol két vagy három fúvókát. Az AMASPRAY + és AMATRON + készülékek eközben a felhasznált mennyiséget (l/ha) állandó értéken tartják. A szegélyfúvókák kapcsolása a táblahatárok erœteljes vegyszeres kezelésére szolgál. A szegélyfúvóka kapcsolás mıködtetése esetén a legszélsœ szabályozott fúvóka átvált egy különleges szegélyfúvókára, amely aszimmetrikus szórásképet eredményez befelé, kifele nézve pedig szabályosan lehatárolja a munkaszélességet. Alkalmazás a területen Szegélyfúvóka Alkalmazás a területen A levegœrásegítéses injektoros szórófejek használatával a A külsœ szárnyrészen, vagy kérésre a szórókeret teljes 1 Méter Táblahatár növényvédœszerek csekély elsodródás mellett juttathatók ki. szélességében elhelyezett védœcsövek gondoskodnak a Ezek univerzálisan használhatók gabonafélékben, cukorrépában, burgonyában, stb. fúvókák védelmérœl. Az AMAZONE cég neves gyártók fúvókáinak széles Végfúvókák Alkalmazás a tábla szélén Alkalmazás a tábla szélén A nagy cseppekben való kiszórás miatt ezek a fúvókák palettáját kínálja a mezœgazdaság számára. nagyobb szélsebességek esetén is használhatók. Egyes- és többes fúvókatartó A Teejet rendszerı, bajonettzáras, utáncsepegés-mentes fúvókatartó gyors fúvókacserét tesz lehetœvé. Kérésre, gyakori fúvókacsere igény esetén a triplet fúvókatartó különbözœ növénykultúrákban és alkalmazási körülmények között rendkívül hasznos. Folyékony mıtrágyázás - kezelœbarát módon Az AMAZONE cég a folyékony mıtrágya nagy cseppekben való kiszórásához 3-, 5- és 7- lyukú fúvókákat ajánl. A folyékony mıtrágya kockázatmentes késœi kijuttatásához egy külön tömlœrendszer szállítható. Az alumínium profi lok folytán a permetezœ néhány fogással átszerelhetœ. A V2A súlyok javítják a csúszótömlœk elhelyezkedését a növényállományban.

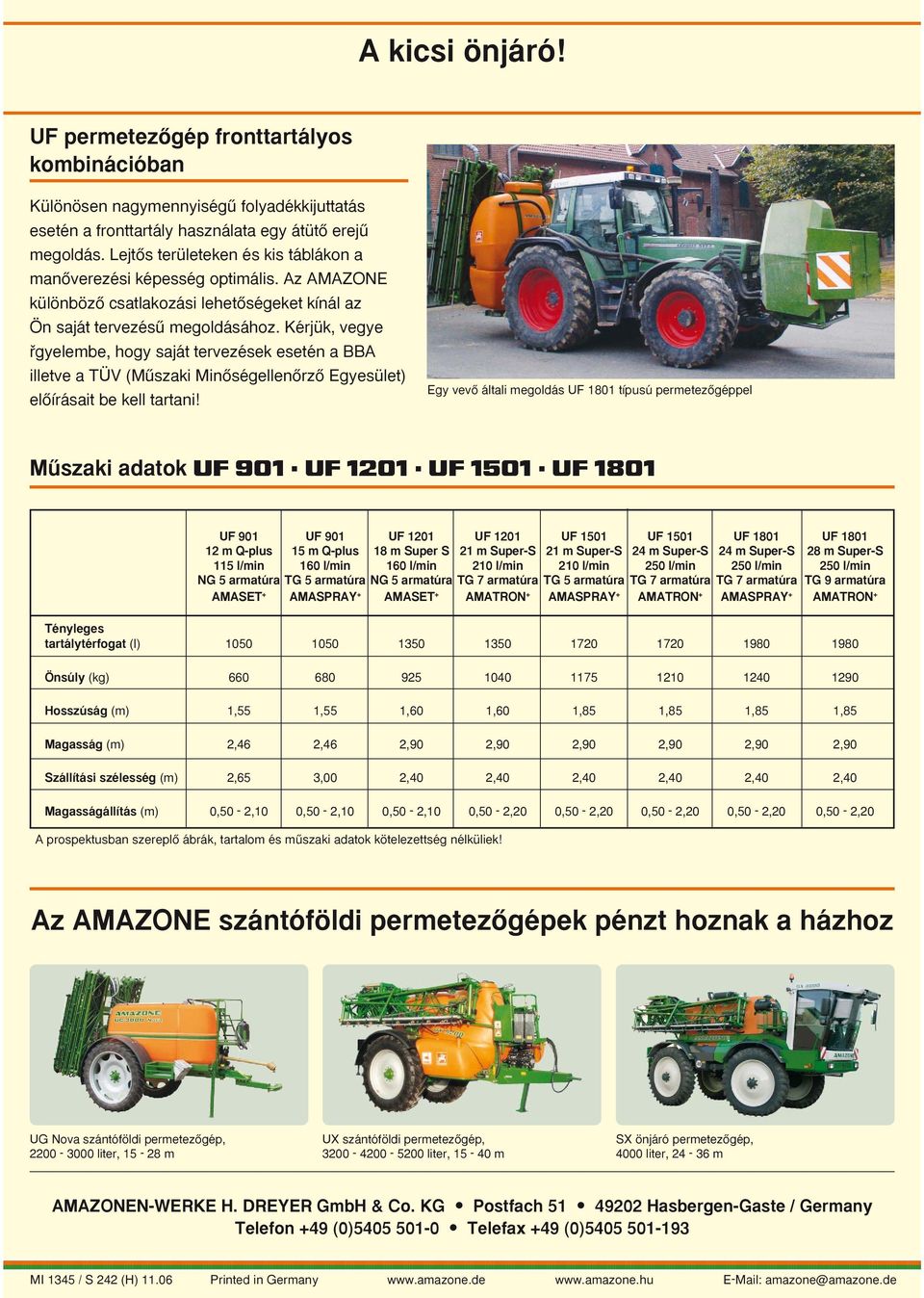

13 A kicsi önjáró! UF permetezœgép fronttartályos kombinációban Különösen nagymennyiségı folyadékkijuttatás esetén a fronttartály használata egy átütœ erejı megoldás. LejtŒs területeken és kis táblákon a manœverezési képesség optimális. Az AMAZONE különbözœ csatlakozási lehetœségeket kínál az Ön saját tervezésı megoldásához. Kérjük, vegye fi gyelembe, hogy saját tervezések esetén a BBA illetve a TÜV (Mıszaki MinŒségellenŒrzŒ Egyesület) elœírásait be kell tartani! Egy vevœ általi megoldás UF 1801 típusú permetezœgéppel Mıszaki adatok UF 901 UF 1201 UF 1501 UF 1801 UF 901 UF 901 UF 1201 UF 1201 UF 1501 UF 1501 UF 1801 UF m Q-plus 15 m Q-plus 18 m Super S 21 m Super-S 21 m Super-S 24 m Super-S 24 m Super-S 28 m Super-S 115 l/min 160 l/min 160 l/min 210 l/min 210 l/min 250 l/min 250 l/min 250 l/min NG 5 armatúra TG 5 armatúra NG 5 armatúra TG 7 armatúra TG 5 armatúra TG 7 armatúra TG 7 armatúra TG 9 armatúra AMASET + AMASPRAY + AMASET + AMATRON + AMASPRAY + AMATRON + AMASPRAY + AMATRON + Tényleges tartálytérfogat (l) Önsúly (kg) Hosszúság (m) 1,55 1,55 1,60 1,60 1,85 1,85 1,85 1,85 Magasság (m) 2,46 2,46 2,90 2,90 2,90 2,90 2,90 2,90 Szállítási szélesség (m) 2,65 3,00 2,40 2,40 2,40 2,40 2,40 2,40 Magasságállítás (m) 0,50-2,10 0,50-2,10 0,50-2,10 0,50-2,20 0,50-2,20 0,50-2,20 0,50-2,20 0,50-2,20 A prospektusban szereplœ ábrák, tartalom és mıszaki adatok kötelezettség nélküliek! Az AMAZONE szántóföldi permetezœgépek pénzt hoznak a házhoz UG Nova szántóföldi permetezœgép, liter, m UX szántóföldi permetezœgép, liter, m SX önjáró permetezœgép, 4000 liter, m AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach Hasbergen-Gaste / Germany Telefon +49 (0) Telefax +49 (0) MI 1345 / S 242 (H) Printed in Germany amazone@amazone.de
