1 NYÍREGYHÁZI FİISKOLA Mőszaki és Mezıgazdasági Fıiskolai Kar Mezıgazdasági és Élelmiszeripari Gépek Tanszék A növényvédelem gépei

2 Növényvédelmi eljárások 1) Agrotechnikai: ellenálló fajták, megfelelı állománysőrőség, sorközmővelés, stb. 2) Mechanikai, fizikai: rovarcsapdák, fagyvédelem, hıkezeléses fertıtlenítés, stb. 3) Biológiai: a kártevıket elpusztító élılényekkel. 4) Kémiai: gombaölı, rovarölı, gyomirtó, baktériumölı, stb. vegyszerekkel. Integrált növényvédelem: az összes lehetséges módszer összehangolt, együttes alkalmazását jelenti Készítette: Kovács Zoltán 2

3) Biológiai: a kártevıket elpusztító élılényekkel. 4) Kémiai: gombaölı, rovarölı, gyomirtó, baktériumölı, stb.

3 Szórástechnikai módszerek 1) Permetezés: a cseppek min. 80 %-a µm közötti (0,15-0,75 mm). 2) Porlasztás: a cseppek min. 80 %-a µm közötti (0,05-0,15 mm). 3) Ködképzés: 0,5-50 µm közötti cseppmérettel. 4) Porozás: általában 0,5-100 µm közötti szemcsemérettel. 5) Mikrogranulátumszórás: általában µm közötti szemcsemérettel Készítette: Kovács Zoltán 3

3) Ködképzés: 0,5-50 µm közötti cseppmérettel.

4 A cseppképzés módjai A cseppképzés történhet kis (max. 5 bar-ig), közepes (5-15 bar) és nagy (15 bar fölötti) nyomáson. A cseppképzés módja lehet: 1) hidraulikus, 2) pneumatikus (légporlasztásos), 3) mechanikus, 4) kombinált, 5) termikus Készítette: Kovács Zoltán 4

A cseppképzés módja lehet: 1) hidraulikus, 2) pneumatikus

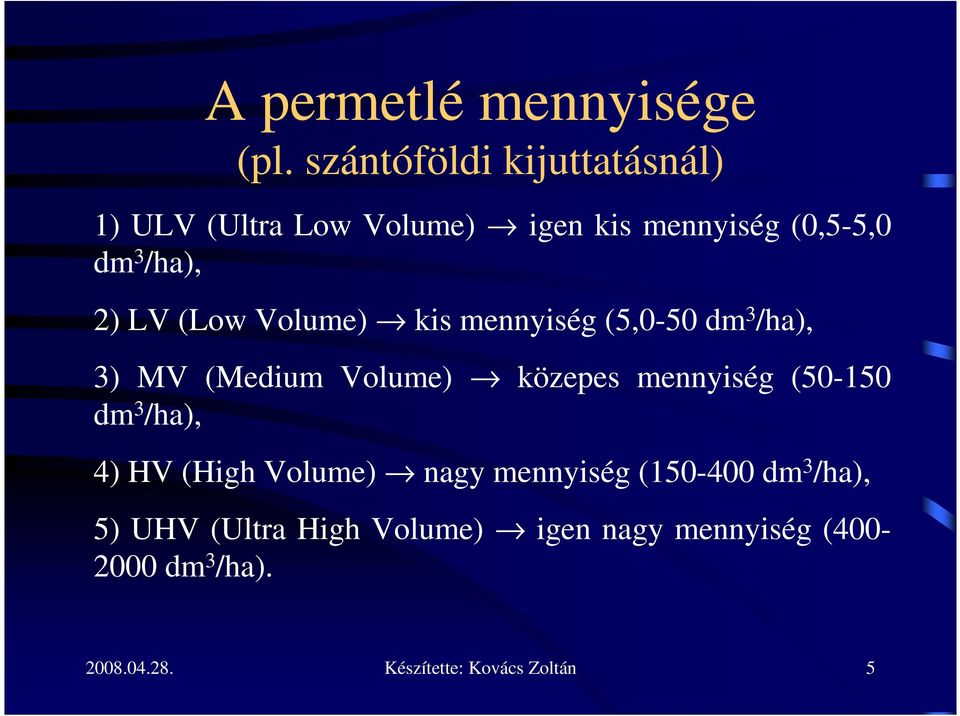

5 A permetlé mennyisége (pl. szántóföldi kijuttatásnál) 1) ULV (Ultra Low Volume) igen kis mennyiség (0,5-5,0 dm 3 /ha), 2) LV (Low Volume) kis mennyiség (5,0-50 dm 3 /ha), 3) MV (Medium Volume) közepes mennyiség ( dm 3 /ha), 4) HV (High Volume) nagy mennyiség ( dm 3 /ha), 5) UHV (Ultra High Volume) igen nagy mennyiség ( dm 3 /ha) Készítette: Kovács Zoltán 5

(Low Volume) kis mennyiség (5,0-50 dm 3 /ha), 3) MV (Medium Volume) közepes mennyiség (50-150 dm

6 Egyéb (nem szórástechnikai) növényvédelmi eljárások 1) Csávázás: a vetımagvak és a vetıgumók védelme vetés, illetve ültetés elıtt. 2) Injektálás: a permetlé talajfelszín alá juttatása (pl. talajfertıtlenítıszer). 3) Kenés: folyékony halmazállapotú növényvédıszer felkenése a növény felületére (igen ritka) Készítette: Kovács Zoltán 6

2) Injektálás: a permetlé talajfelszín alá juttatása (pl. talajfertıtlenítıszer).

7 Növényvédı szerek keverhetısége A növényvédı szerek egymással való keverhetıségét gyakorlati próbák alapján szokták megállapítani. Ezek alapján a következı kategóriákat szokták megkülönböztetni: 1) keverhetık, 2) a permetlé folyamatos keverést igényel, 3) nem keverhetık, 4) keverhetıségük jelenleg nem ismert, 5) keverésük felesleges Készítette: Kovács Zoltán 7

Ezek alapján a következı kategóriákat szokták megkülönböztetni: 1) keverhetık, 2) a permetlé

8 Általános követelmények EN sz. szabványok (Európai Szabványügyi Bizottság) szántóföldi és kertészeti permetezıgépekhez. Fontosabb követelmények: 1) a töltés egyszerő és biztonságos legyen, 2) egyenletes keresztirányú eloszlás (szántóföldi gépeknél), 3) egyenletes hosszirányú eloszlás, 4) csekély koncentrációeltérés a permetlében, 5) az elsodródás minimális legyen, 6) egyenletes eloszlás a célfelületen (pl. levélzet) Készítette: Kovács Zoltán 8

Fontosabb követelmények: 1) a töltés egyszerő és biztonságos legyen, 2) egyenletes keresztirányú eloszlás

9 1) Vázszerkezet A permetezıgépek fıbb szerkezeti részei 2) Permetlétartály (és egyéb tartályok) 3) Keverıberendezés (mechanikus, hidraulikus, pneumatikus, egyéb) 4) Szőrırendszer (szőrıbetétek) 5) Szivattyúk (dugattyús, membrános, egyéb) 6) Szórófejek és szórószerkezet 7) Egyéb kiegészítı berendezések (pl. légzsák, terelıpajzs, töltéskijelzı, stb.) Készítette: Kovács Zoltán 9

5) Szivattyúk (dugattyús, membrános, egyéb) 6) Szórófejek és szórószerkezet 7) Egyéb kiegészítı

10 Hidraulikus cseppképzéső permetezıgép A permetlé útja 1 - tartály, 2 - szivattyú, 3 - szívószőrı, 4 - csap, 5 - visszavezetı csı, 6 - légüst, 7 - fojtószelep, 8 - keverıszerkezet, 9 - beöntınyílás, 10 - nyomószőrı, 11 - nyomásszabályozó szelep, 12 - nyomásmérı óra, 13 - szakaszolószelep, 14 - szórófej, 15 - szórószerkezet Készítette: Kovács Zoltán 10

keverıszerkezet, 9 - beöntınyílás, 10 - nyomószőrı, 11 - nyomásszabályozó szelep, 12 -

11 Keverıberendezések mechanikus pneumatikus hidraulikus Készítette: Kovács Zoltán 11

12 Szivattyútípusok Dugattyús szivattyú Jellemzıi: szakaszos szállítás, légüst szükséges Q=30-40 dm 3 /min (hengerenként) p max =40-50 bar Készítette: Kovács Zoltán 12

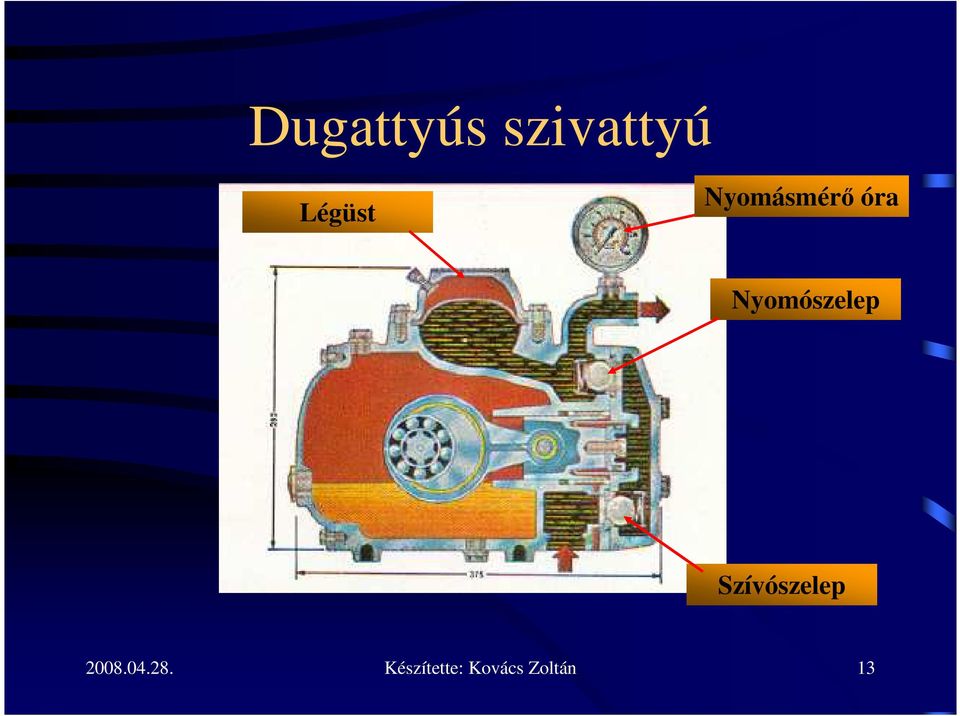

13 Dugattyús szivattyú Légüst Nyomásmérı óra Nyomószelep Szívószelep Készítette: Kovács Zoltán 13

14 Szivattyútípusok Közvetlen mozgatású membránszivattyú (szakaszos szállítás) Közvetett (folyadékos) mozgatású membránszivattyú Q=25-40 dm 3 /min Készítette: Kovács Zoltán 14

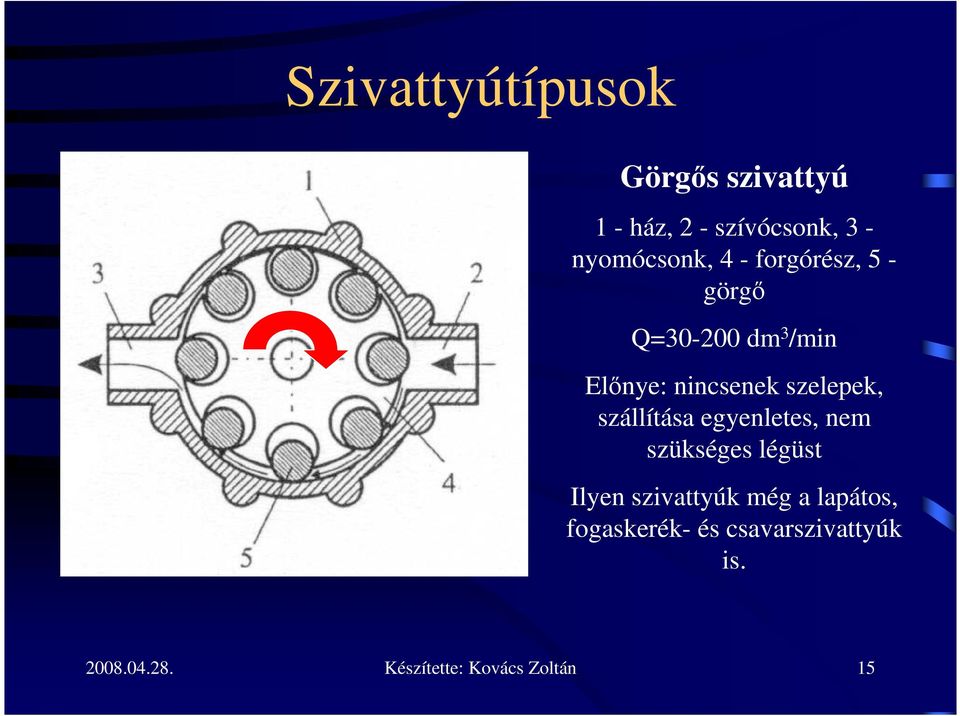

15 Szivattyútípusok Görgıs szivattyú 1 - ház, 2 - szívócsonk, 3 - nyomócsonk, 4 - forgórész, 5 - görgı Q= dm 3 /min Elınye: nincsenek szelepek, szállítása egyenletes, nem szükséges légüst Ilyen szivattyúk még a lapátos, fogaskerék- és csavarszivattyúk is Készítette: Kovács Zoltán 15

szállítása egyenletes, nem szükséges légüst Ilyen szivattyúk még a

16 Szivattyútípusok Egyéb alkalmazott szivattyútípusok: 1) Örvény szivattyú (centrifugálszivattyú) 2) Fogaskerékszivattyú 3) Egyéb Készítette: Kovács Zoltán 16

17 Szórófejek (hidraulikus cseppképzés) Kialakításuk szerint lehetnek: 1) cirkulációs: a) pörgetıtestes: pl. csigabetétes, ferdefuratos. b) pörgetıkamrás: pl. tangenciális beömléső. 2) ütközéses a) felületütközéses (ütközılapos), b) folyadékütközéses (réses) Készítette: Kovács Zoltán 17

b) pörgetıkamrás: pl. tangenciális beömléső.

18 Szórófejek (hidraulikus cseppképzés) Készítette: Kovács Zoltán 18

19 Szórófejek (hidraulikus cseppképzés) Injektoros (légbeszívásos, légbefúvásos) szórófej Lechler AD szórófej Készítette: Kovács Zoltán 19

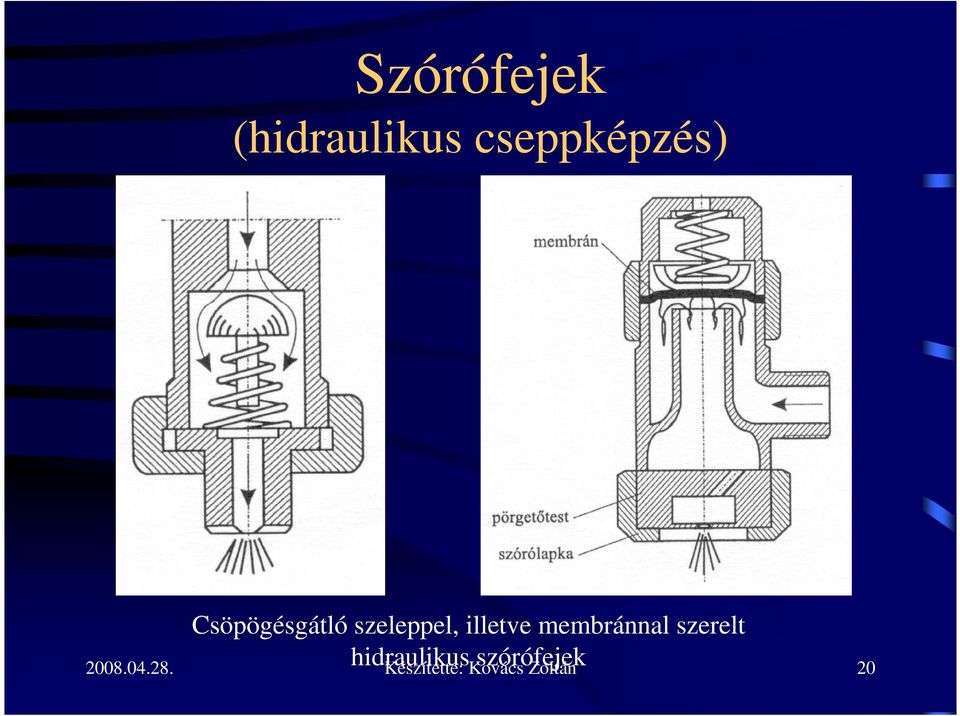

20 Szórófejek (hidraulikus cseppképzés) Csöpögésgátló szeleppel, illetve membránnal szerelt hidraulikus szórófejek Készítette: Kovács Zoltán 20

21 Szórófejüzemeltetési adatok Készítette: Kovács Zoltán 21

22 Veszteségcsökkentı megoldások Készítette: Kovács Zoltán 22

23 Légzsákos permetezıgép Permetezés hátszélben Permetezés szembeszélben Készítette: Kovács Zoltán 23

24 Légzsákos permetezıgép Ventilátorok Légzsákok Készítette: Kovács Zoltán 24

25 Légporlasztásos szórófejek Tiszta légporlasztás: a folyadék ráfolyással vagy kis túlnyomással érkezik a keverıtérbe. Ritkán alkalmazzák, inkább kombinált porlasztás jellemzı. Radiálventilátor, Q= m 3 /h, v= m/s. Belsı keveréső Készítette: Kovács Zoltán 25

26 Mechanikus cseppképzéső szórófejek LV és ULV szórástechnika, vegyszertakarékos, µm átlagos cseppméret Készítette: Kovács Zoltán 26

27 Elektrosztatikus porlasztók Mőködési elv: hidraulikus vagy mechanikus cseppképzés elektrosztatikus csepp- vagy folyadékfeltöltéssel Készítette: Kovács Zoltán 27

28 Helyspecifikus permetlékijuttatás (GPS alkalmazásával) Készítette: Kovács Zoltán 28

29 A szántóföldi permetezıgépek csoportosítása Készítette: Kovács Zoltán 29

30 Síkpermetezık szórásképe Készítette: Kovács Zoltán 30

31 Ültetvénypermetezı gépek csoportosítása Készítette: Kovács Zoltán 31

32 A permetlékeverés gépei és eszközei A permetlékeverı berendezések csoportosítása: Kapcsolat önálló adapter beépített Funkció permetlékeverés Permetlékeverés + öblítés vízfelvétel + keverés + öblítés Kivitel Elhelyezés Hajtás stabil telepíthetı mobil keverıtoronyban talajon pótkocsin saját alvázon permetezıgépen villanymotor belsıégéső motor TLT hidraulikus Rendszer mechanikus hidraulikus Keverıszerkezet lapátos keverıcsöves injektoros keverıkamrás Készítette: Kovács Zoltán 32

33 A kijuttatógépek szabályozása A gyakorlatban két megoldás lehetséges: 1) szórókeret folyadékfogyasztásának változtatása: Q=áll.; Σq áll.; c=áll.; p áll. 2) hatóanyag mennyiségének szabályozása: Q=áll.; Σq=áll.; c áll.; p=áll Készítette: Kovács Zoltán 33

34 Kisüzemi permetezıgépek Készítette: Kovács Zoltán 34

35 Porozógépek Készítette: Kovács Zoltán 35

36 Mikrogranulátum-adagoló gépek Készítette: Kovács Zoltán 36

37 A csávázás gépei Feladata: a csávázószereket egyenletes fedettséggel, gazdaságos szerfelhasználással, pontos adagolással, jó tapadással juttassa a célfelületre (magra, gumóra, stb). A csávázás különbözı eljárásokkal valósítható meg: - porcsávázás, - elınedvesített csávázás, - nedves csávázás, - iszapos csávázás, - szuszpenziós csávázás, - bevonatképzés, - labdacskészítés Készítette: Kovács Zoltán 37

38 Készítette: Kovács Zoltán Mőszaki és Mezıgazdasági Fıiskolai Kar Mezıgazdasági és Élelmiszeripari Gépek Tanszék
