1 Melléktermékek mennyisége és kezelése Dr. Gerencsér Kinga 1

2 Az előadás tartalma A melléktermékek csoportosítása Keletkezési helyei és mennyiségei A melléktermékek szállítása A melléktermékek tárolása Dr. Gerencsér Kinga 2

3 A melléktermék mennyisége Dr. Gerencsér Kinga 3

4 Dr. Gerencsér Kinga 4

5 Dr. Gerencsér Kinga 5

6 A melléktermék kezelése Dr. Gerencsér Kinga 6

7 A melléktermék kezelése Dr. Gerencsér Kinga 7

8 A melléktermék kezelése Dr. Gerencsér Kinga 8

9 Megjelenés helye szerint Erdőnevelés Fahasználat Fűrészipar Lemezipar Épület-asztalosipar Bútoripar Göngyöleg-gyártás Dr. Gerencsér Kinga 9

10 Melléktermékek csoportosítása Dr. Gerencsér Kinga 10

11 Melléktermékek csoportosítása Dr. Gerencsér Kinga 11

12 Részletesebb adatok Dr. Gerencsér Kinga 12

13 Részletesebb adatok Dr. Gerencsér Kinga 13

14 A melléktermékek tulajdonságai Dr. Gerencsér Kinga 14

15 A melléktermék hasznosítás sémája Dr. Gerencsér Kinga 15

16 A kihozatal javítása Dr. Gerencsér Kinga 16

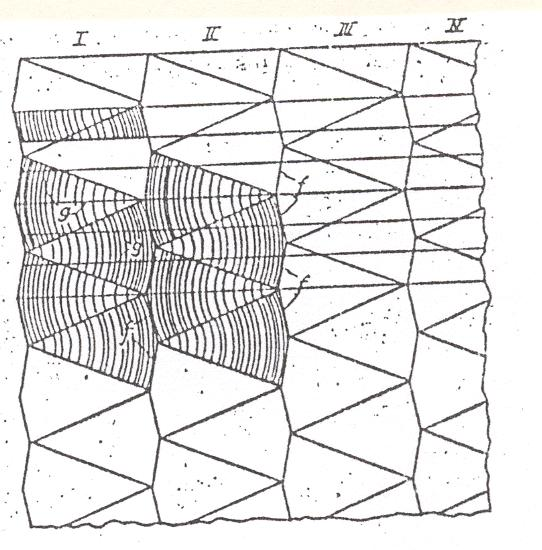

17 Széláru falburkolatként való hasznosítása Dr. Gerencsér Kinga 17

18 Táblásított termékek előállítása Dr. Gerencsér Kinga 18

19 Beforgatott szelvényű termék (Kreutzbalken) Dr. Gerencsér Kinga 19

20 A melléktermékek mennyisége függ: Évi rönkmennyiségtől Rönk mérettől Rönk minőség Vágásprogramtól Fűrészelési technológia Dr. Gerencsér Kinga 20

21 1 m 3 rönk felfűrészelésekor keletkező melléktermék megoszlása Dr. Gerencsér Kinga 21

22 Melléktermékekkel szembeni követelmények Szennyezettségtől való szétválasztás megoldott legyen Semmilyen zavaró hatást ne fejtsen ki a termelési folyamatra Bér, energia és beruházási költsége kedvező legyen Elszállítása ne legyen zavaró Munkavédelmi előírásokhoz igazodjon Dr. Gerencsér Kinga 22

23 Szállítóeszközök kiválasztásának kritériumai A szállítandó anyag mérete A szállítandó anyag mennyisége A szintkülönbségek Téli üzemelés zavarmentessége Maximális hossz építhetősége Üzemelési költség Környezetvédelmi előírások Dr. Gerencsér Kinga 23

24 Elszállítási eszközök fajtája Rázó szállító-csúszda Szállító szalag Kaparóelemes szállítólánc Láncos szállító Csúszda Csigás szállító Pneumatikus szállítás Dr. Gerencsér Kinga 24

25 Rázó szállító-csúszda (széldeszka, szélléc, fűrészpor, apríték: 20cm szintkülönbségig, 7 fok dölési szög, m/min, gyüjtőként alkalmazható) Dr. Gerencsér Kinga 25

26 Szállítószalag (darabos eselék, apríték, olcsó, egyszerű, majdnem 90 fokig, 30 m/min, naponta után kell feszíteni) Dr. Gerencsér Kinga 26

27 Kaparó elemes szállítólánc (lemezvályúba kettős láncszállító kaparó elemekkel, lehet nyított és zárt, 60 fokig, jó anyageloszlás) Dr. Gerencsér Kinga 27

28 Csúszdák (összekötők a gép és fő szállító között, legalább 45 fok lejtésű, és 30 cm széles, gumi függöny) Dr. Gerencsér Kinga 28

29 Csigás szállítás (szállítás és adagolás, csőre spirál alakban helyeznek el elemeket) Dr. Gerencsér Kinga 29

30 Melléktermék átadó helyek (minél kevesebb legyen, súrlódás és kiszóródás mentes legyen, átvevő sebessége 10%-kal nagyobb, 6-8 cm-rel alacsonyabb legyen) Dr. Gerencsér Kinga 30

31 Apríték és fűrészpor tárolása Rézsűszög 45 o -60 o Kéreg őrölve 45 o Kéreg darabosan 60 o Apríték 45 o Apríték kéreggel 60 o Fűrészpor 45 o Dr. Gerencsér Kinga 31

32 Apríték és fűrészpor tárolása Dr. Gerencsér Kinga 32

33 Konténeres tárolás (könnyen kezelhető, egyenletes feltöltés) Dr. Gerencsér Kinga 33

34 Konténeres tárolás Dr. Gerencsér Kinga 34

35 Konténeres tárolás Dr. Gerencsér Kinga 35

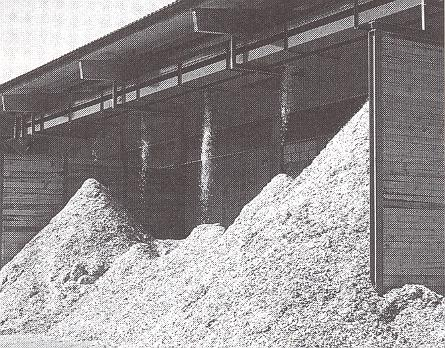

36 Bunkeres tárolás (Fedett legyen, oldalfal beton, vagy vaskeretben palló) Dr. Gerencsér Kinga 36

37 Fűrészpor tárolása silókban (egy vagy két kamrás) Dr. Gerencsér Kinga 37

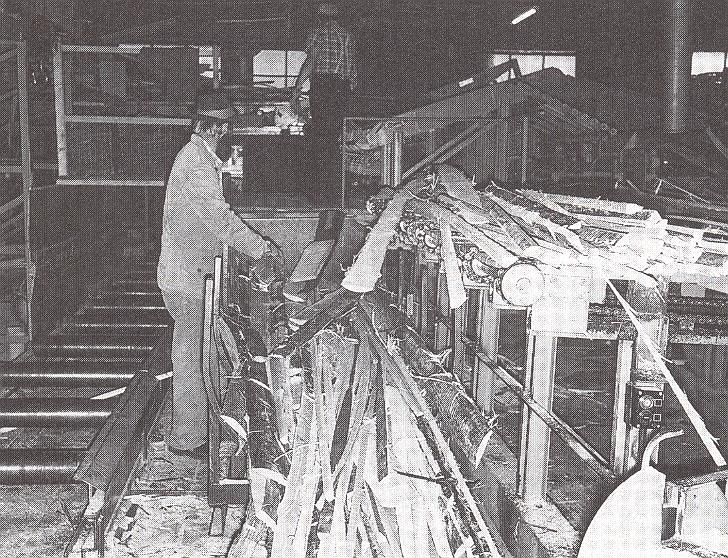

38 Darabos melléktermék tárolása kalodában Dr. Gerencsér Kinga 38

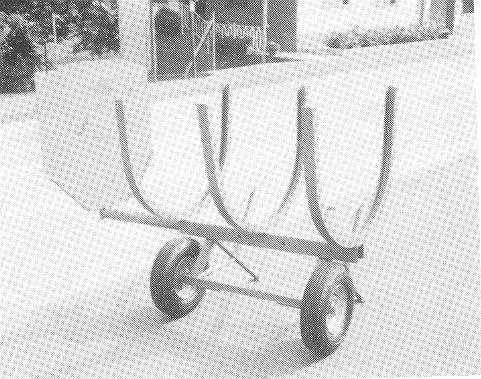

39 Kocsi darabos eselék tárolására Dr. Gerencsér Kinga 39

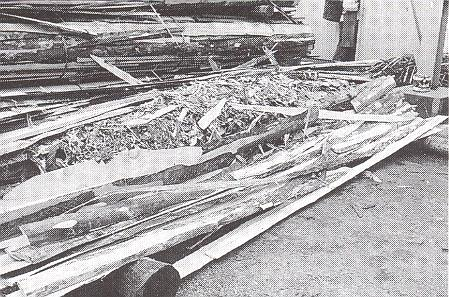

40 Darabos melléktermék tárolása Dr. Gerencsér Kinga 40

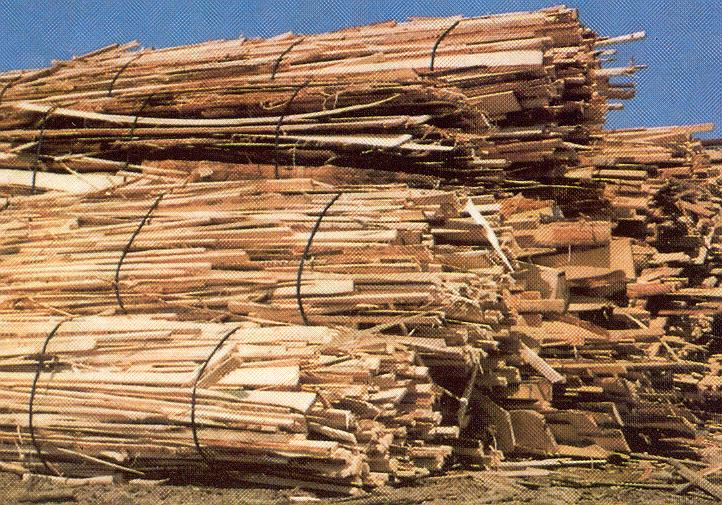

41 Darabos melléktermék tárolása kötegekben (40-50 cm vastag kötegek) Dr. Gerencsér Kinga 41

42 Apríték vagy darabos eselék Előnyök Könnyű szállítás Csekély bérköltség Egyszerű tárolás Hátrányok Beruházási költség Magas energia felh. Rövid tárolási idő Előnyök Csekély beruházási költség Egyszerű tárolás Évekig tárolható Hátrányok Magas bérköltség Dr. Gerencsér Kinga 42

43 Dob- és korong aprító (behúzó hengerek, motor, nyomó hengerek, túlterhelés elleni védelem) Dr. Gerencsér Kinga 43

44 Ütő aprítók (kés nélküli ütőmalmok, használt fa aprítására) Dr. Gerencsér Kinga 44

45 Szitás szétválasztó Dr. Gerencsér Kinga 45

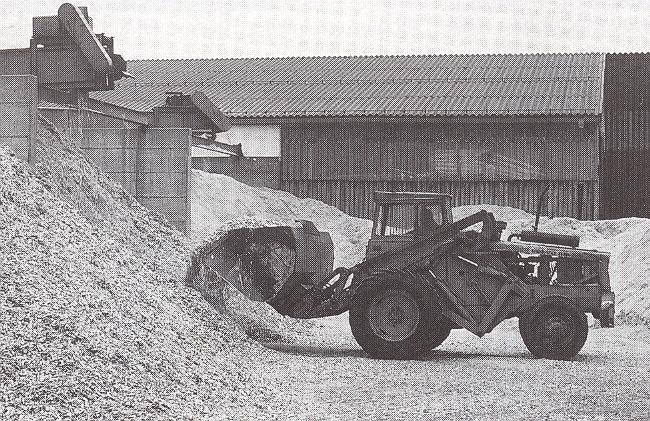

46 Apriték mozgatása Dr. Gerencsér Kinga 46

47 Egy keretfűrészes csarnok melléktermék kezelése Dr. Gerencsér Kinga 47

48 Egy keretfűrészes csarnok fűrészpor és apríték kezelése (silóban és konténerekben) Dr. Gerencsér Kinga 48

49 Fűrészpor és apríték tárolása (konténer, és bunker) Dr. Gerencsér Kinga 49

50 Sikforgácsoló és keretfűrész gépes csarnok melléktermék kezelése Dr. Gerencsér Kinga 50

51 Dr. Gerencsér Kinga 51

52 Köszönöm megtisztelő figyelmüket! Dr. Gerencsér Kinga 52

53 Dr. Gerencsér Kinga 53
