1. Telepítés. 2. Regisztráció és bejelentkezés

Átírás

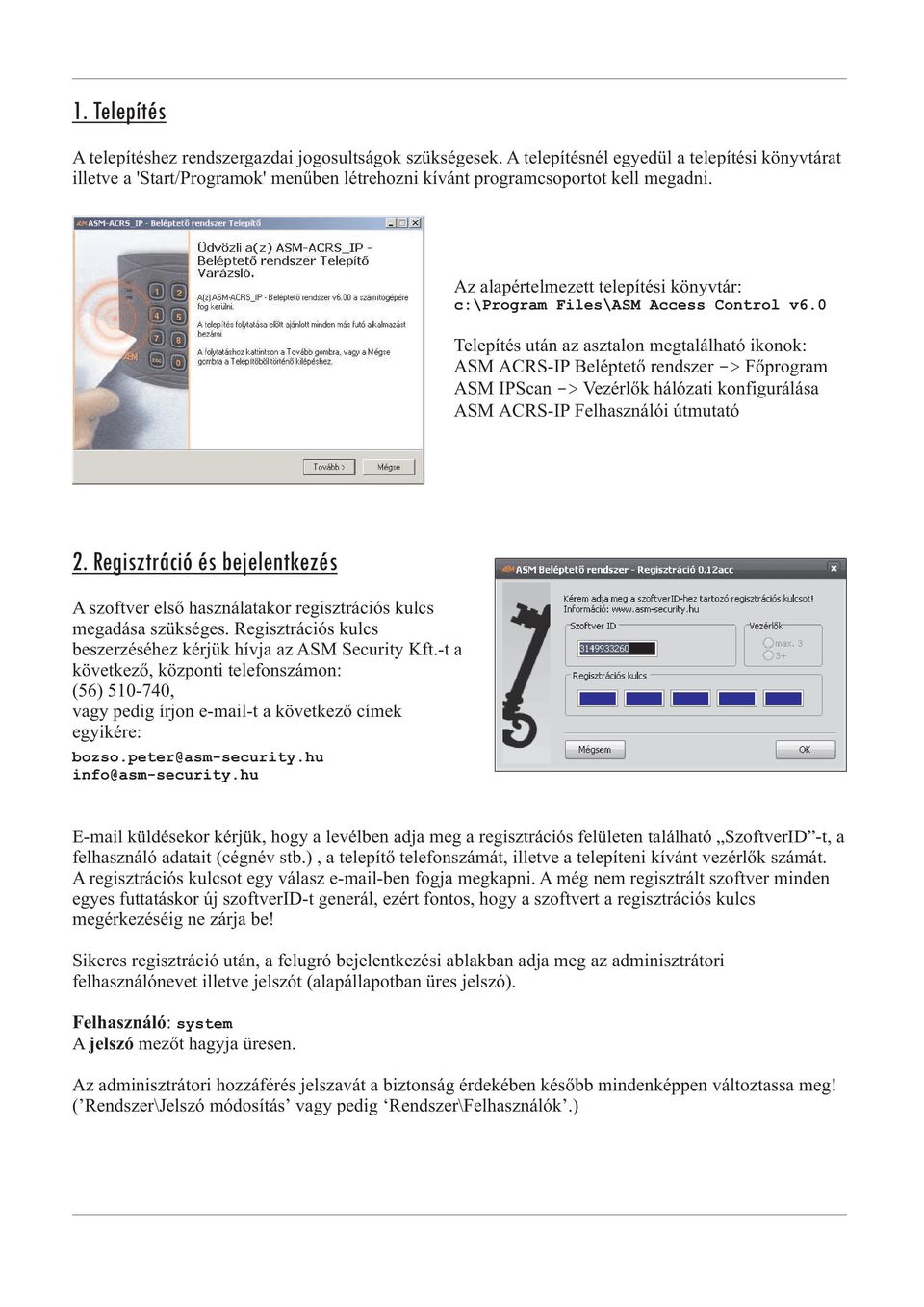

1 1. Telepítés A telepítéshez rendszergazdai jogosultságok szükségesek. A telepítésnél egyedül a telepítési könyvtárat illetve a 'Start/Programok' menűben létrehozni kívánt programcsoportot kell megadni. Az alapértelmezett telepítési könyvtár: c:\program Files\ASM Access Control v6.0 Telepítés után az asztalon megtalálható ikonok: ASM ACRS-IP Beléptető rendszer-> Főprogram ASM IPScan-> Vezérlők hálózati konfigurálása ASM ACRS-IP Felhasználói útmutató 2. Regisztráció és bejelentkezés A szoftver első használatakor regisztrációs kulcs megadása szükséges. Regisztrációs kulcs beszerzéséhez kérjük hívja az ASM Security Kft.-t a következő, központi telefonszámon: (56) , vagy pedig írjon -t a következő címek egyikére: bozso.peter@asm-security.hu info@asm-security.hu küldésekor kérjük, hogy a levélben adja meg a regisztrációs felületen található SzoftverID -t, a felhasználó adatait (cégnév stb.), a telepítő telefonszámát, illetve a telepíteni kívánt vezérlők számát. A regisztrációs kulcsot egy válasz -ben fogja megkapni. A még nem regisztrált szoftver minden egyes futtatáskor új szoftverid-t generál, ezért fontos, hogy a szoftvert a regisztrációs kulcs megérkezéséig ne zárja be! Sikeres regisztráció után, a felugró bejelentkezési ablakban adja meg az adminisztrátori felhasználónevet illetve jelszót (alapállapotban üres jelszó). Felhasználó: system A jelszó mezőt hagyja üresen. Az adminisztrátori hozzáférés jelszavát a biztonság érdekében később mindenképpen változtassa meg! ( Rendszer\Jelszó módosítás vagy pedig Rendszer\Felhasználók.)

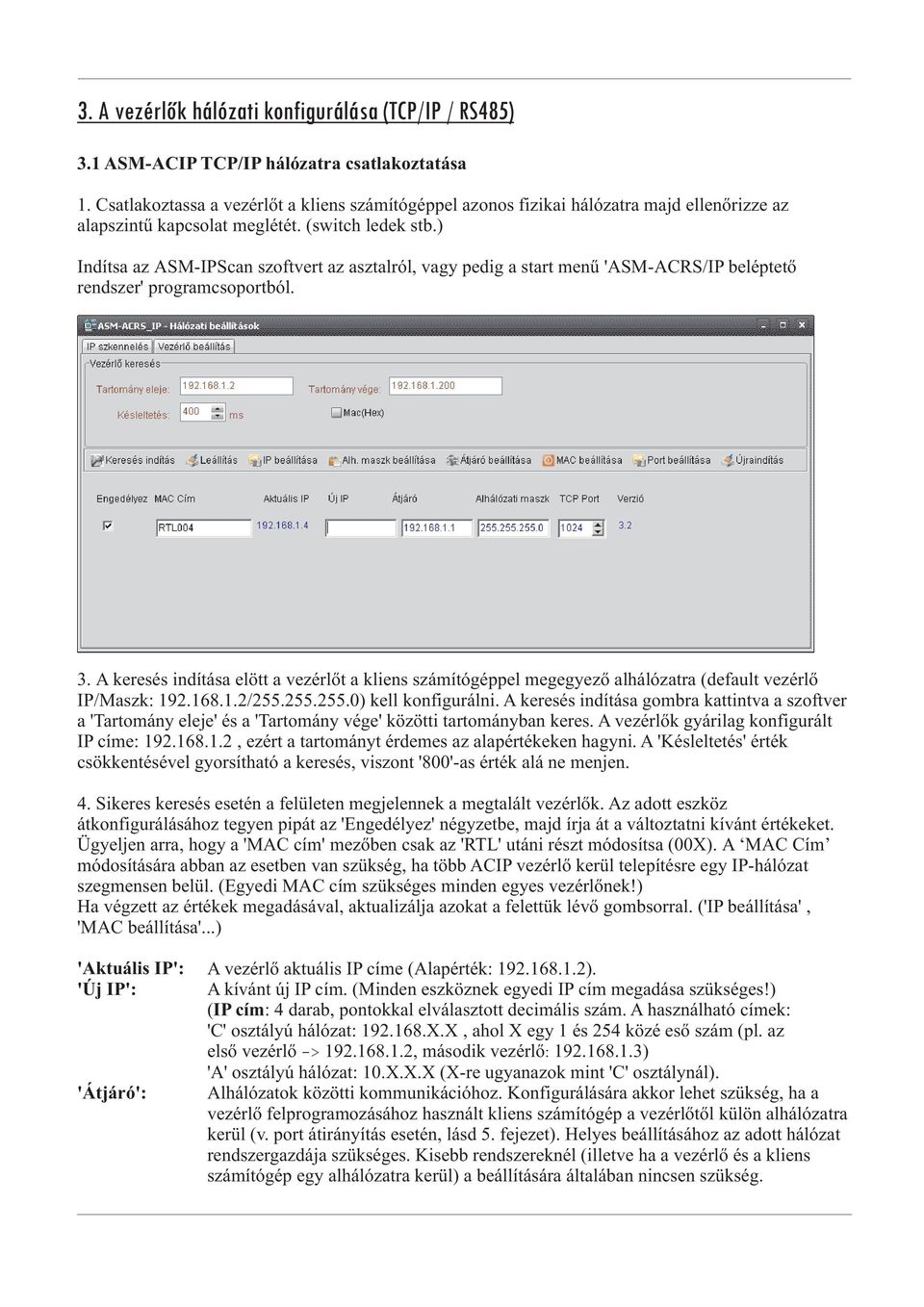

2 3. A vezérlők hálózati konfigurálása (TCP/IP / RS485) 3.1 ASM-ACIP TCP/IP hálózatra csatlakoztatása 1. Csatlakoztassa a vezérlőt a kliens számítógéppel azonos fizikai hálózatra majd ellenőrizze az alapszintű kapcsolat meglétét. (switch ledek stb.) Indítsa az ASM-IPScan szoftvert az asztalról, vagy pedig a start menű 'ASM-ACRS/IP beléptető rendszer' programcsoportból. 3. A keresés indítása elött a vezérlőt a kliens számítógéppel megegyező alhálózatra (default vezérlő IP/Maszk: / ) kell konfigurálni. A keresés indítása gombra kattintva a szoftver a 'Tartomány eleje' és a 'Tartomány vége' közötti tartományban keres. A vezérlők gyárilag konfigurált IP címe: , ezért a tartományt érdemes az alapértékeken hagyni. A 'Késleltetés' érték csökkentésével gyorsítható a keresés, viszont '800'-as érték alá ne menjen. 4. Sikeres keresés esetén a felületen megjelennek a megtalált vezérlők. Az adott eszköz átkonfigurálásához tegyen pipát az 'Engedélyez' négyzetbe, majd írja át a változtatni kívánt értékeket. Ügyeljen arra, hogy a 'MAC cím' mezőben csak az 'RTL' utáni részt módosítsa (00X). A MAC Cím módosítására abban az esetben van szükség, ha több ACIP vezérlő kerül telepítésre egy IP-hálózat szegmensen belül. (Egyedi MAC cím szükséges minden egyes vezérlőnek!) Ha végzett az értékek megadásával, aktualizálja azokat a felettük lévő gombsorral. ('IP beállítása', 'MAC beállítása'...) 'Aktuális IP': 'Új IP': 'Átjáró': A vezérlő aktuális IP címe (Alapérték: ). A kívánt új IP cím. (Minden eszköznek egyedi IP cím megadása szükséges!) ( IP cím: 4 darab, pontokkal elválasztott decimális szám. A használható címek: 'C' osztályú hálózat: X.X, ahol X egy 1 és 254 közé eső szám (pl. az első vezérlő -> , második vezérlő: ) 'A' osztályú hálózat: 10.X.X.X (X-re ugyanazok mint 'C' osztálynál). Alhálózatok közötti kommunikációhoz. Konfigurálására akkor lehet szükség, ha a vezérlő felprogramozásához használt kliens számítógép a vezérlőtől külön alhálózatra kerül (v. port átirányítás esetén, lásd 5. fejezet). Helyes beállításához az adott hálózat rendszergazdája szükséges. Kisebb rendszereknél (illetve ha a vezérlő és a kliens számítógép egy alhálózatra kerül) a beállítására általában nincsen szükség.

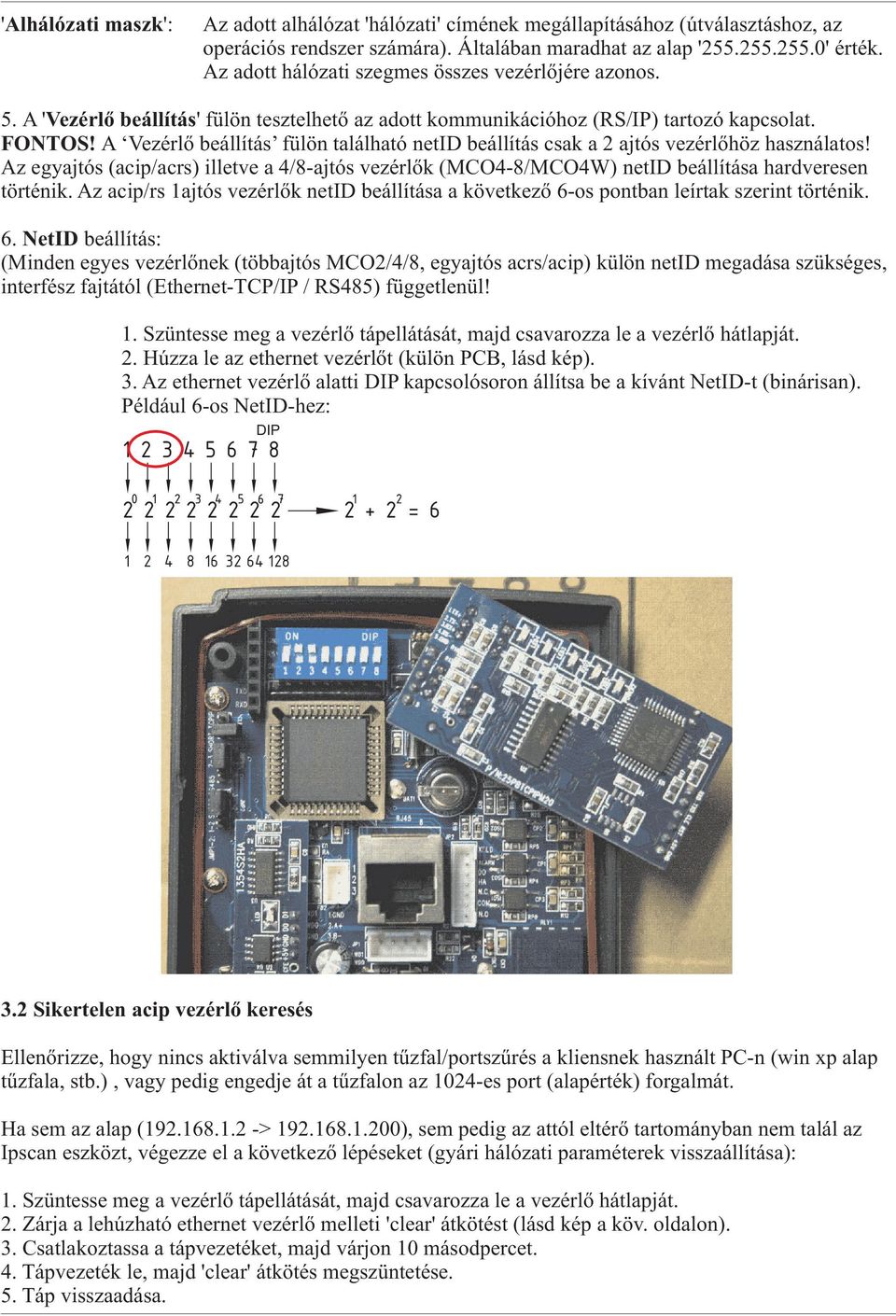

3 ' Alhálózati maszk': Az adott alhálózat 'hálózati' címének megállapításához (útválasztáshoz, az operációs rendszer számára). Általában maradhat az alap ' ' érték. Az adott hálózati szegmes összes vezérlőjére azonos. 5. A ' Vezérlő beállítás' fülön tesztelhető az adott kommunikációhoz (RS/IP) tartozó kapcsolat. FONTOS! A Vezérlő beállítás fülön található netid beállítás csak a 2 ajtós vezérlőhöz használatos! Az egyajtós (acip/acrs) illetve a 4/8-ajtós vezérlők (MCO4-8/MCO4W) netid beállítása hardveresen történik. Az acip/rs 1ajtós vezérlők netid beállítása a következő 6-os pontban leírtak szerint történik. 6. NetID beállítás: (Minden egyes vezérlőnek (többajtós MCO2/4/8, egyajtós acrs/acip) külön netid megadása szükséges, interfész fajtától (Ethernet-TCP/IP / RS485) függetlenül! 1. Szüntesse meg a vezérlő tápellátását, majd csavarozza le a vezérlő hátlapját. 2. Húzza le az ethernet vezérlőt (külön PCB, lásd kép). 3. Az ethernet vezérlő alatti DIP kapcsolósoron állítsa be a kívánt NetID-t (binárisan). Például 6-os NetID-hez: DIP = Sikertelen acip vezérlő keresés Ellenőrizze, hogy nincs aktiválva semmilyen tűzfal/portszűrés a kliensnek használt PC-n (win xp alap tűzfala, stb.), vagy pedig engedje át a tűzfalon az 1024-es port (alapérték) forgalmát. Ha sem az alap ( > ), sem pedig az attól eltérő tartományban nem talál az Ipscan eszközt, végezze el a következő lépéseket (gyári hálózati paraméterek visszaállítása): 1. Szüntesse meg a vezérlő tápellátását, majd c savarozza le a vezérlő hátlapját. 2. Zárja a lehúzható ethernet vezérlő melleti 'clear' átkötést (lásd kép a köv. oldalon). 3. Csatlakoztassa a tápvezetéket, majd várjon 10 másodpercet. 4. Tápvezeték le, majd 'clear' átkötés megszüntetése. 5. Táp visszaadása.

4 4. Kliens-szoftver beállítások (ASM-ACRS/ACIP egyajtós kártyás beléptető ) Az eszközök sikeres hálózati konfigurációja után a beléptető rendszer szoftverében hozzáadhatók a rendszerhez csatlakoztatott vezérlők Rendszer\Kommunikációs beállítások ' Olvasó beállítások' fül: Itt válassza a ' Kártyaolvasó vezérlővel' rádiógombot. ' NetID' : Itt a kártyakiadáshoz (kártyaszám kiolvasáshoz) használt vezérlő egyedi NetID számát adja meg (lásd előző oldal netid beállítás). Az egyes vezérlőkre a 'Vezérlő adatok' (4.2) beállításai a mérvadóak. ' Vezérlő típusa' : 'Egyajtós vezérlő' kiválasztása acip ill. acrs vezérlők esetén. Többajtós vezérlő kiválasztása mco2/mco4w/mco4/mco8 vezérlők esetén.

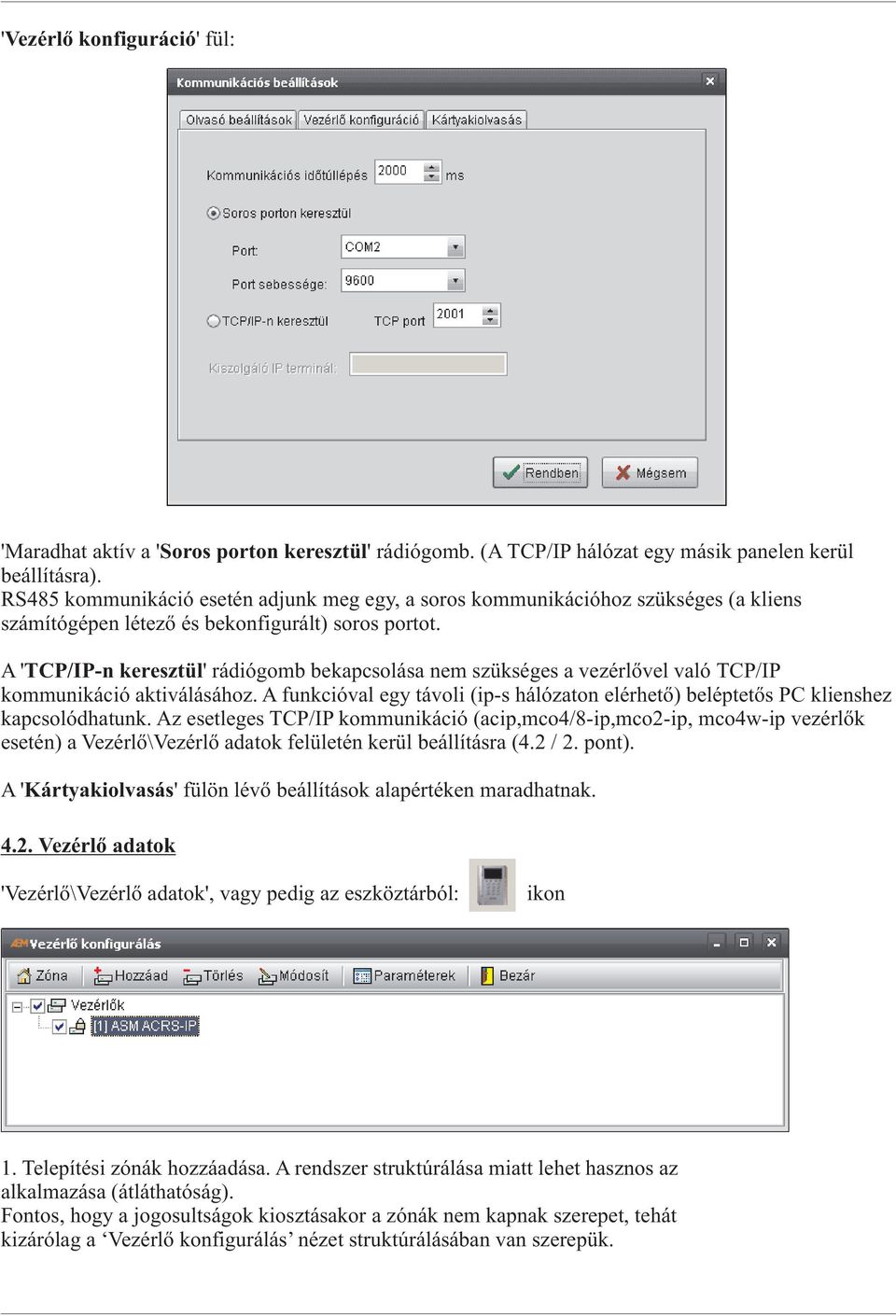

5 ' Vezérlő konfiguráció' fül: 'Maradhat aktív a ' Soros porton keresztül' rádiógomb. (A TCP/IP hálózat egy másik panelen kerül beállításra). RS485 kommunikáció esetén adjunk meg egy, a soros kommunikációhoz szükséges (a kliens számítógépen létező és bekonfigurált) soros portot. A ' TCP/IP-n keresztül' rádiógomb bekapcsolása nem szükséges a vezérlővel való TCP/IP kommunikáció aktiválásához. A funkcióval egy távoli (ip-s hálózaton elérhető) beléptetős PC klienshez kapcsolódhatunk. Az esetleges TCP/IP kommunikáció (acip,mco4/8-ip,mco2-ip, mco4w-ip vezérlők esetén) a Vezérlő\Vezérlő adatok felületén kerül beállításra (4.2 / 2. pont). A ' Kártyakiolvasás' fülön lévő beállítások alapértéken maradhatnak Vezérlő adatok 'Vezérlő\Vezérlő adatok', vagy pedig az eszköztárból: ikon 1. Telepítési zónák hozzáadása. A rendszer struktúrálása miatt lehet hasznos az alkalmazása (átláthatóság). Fontos, hogy a jogosultságok kiosztásakor a zónák nem kapnak szerepet, tehát kizárólag a Vezérlő konfigurálás nézet struktúrálásában van szerepük.

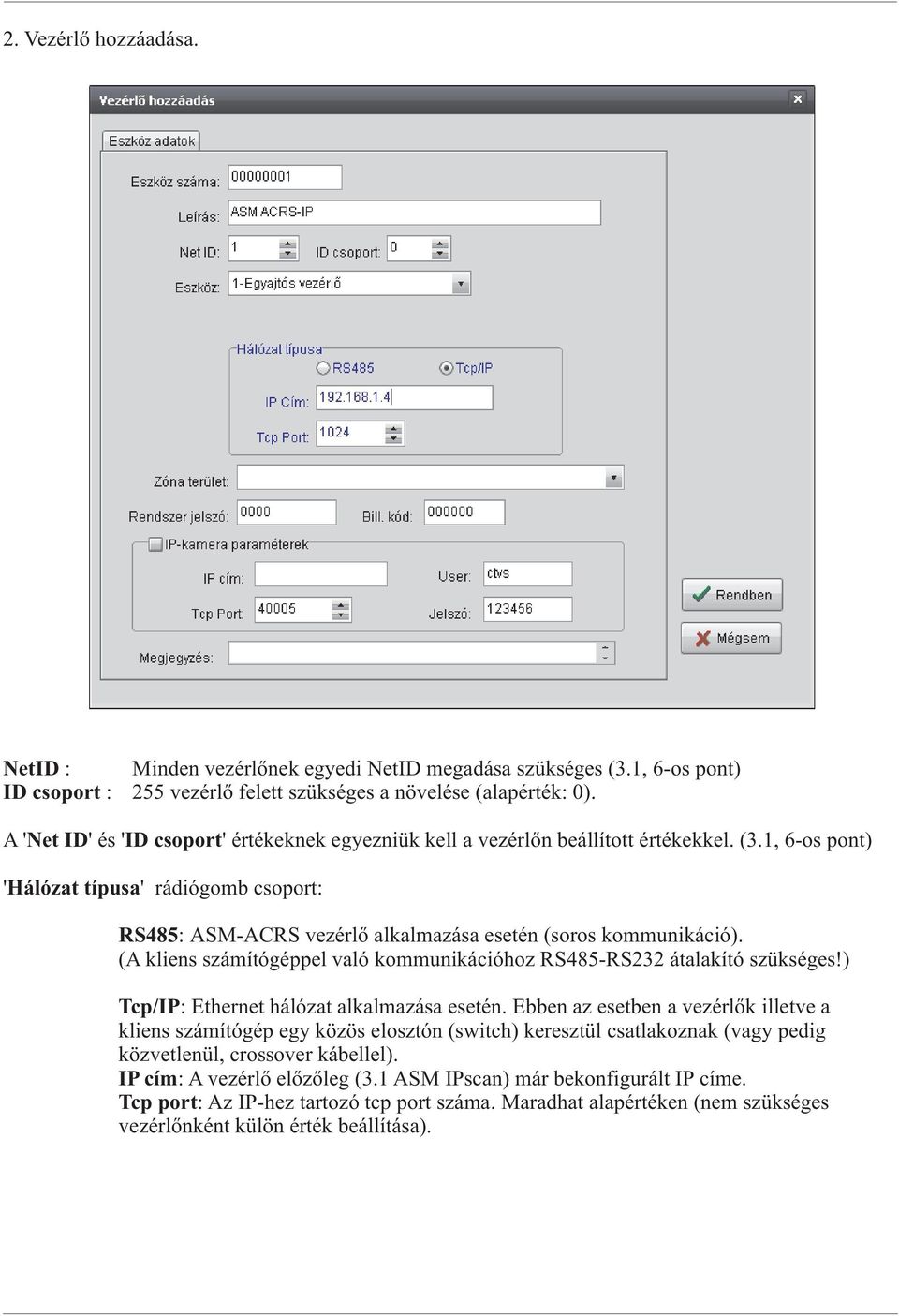

6 2. Vezérlő hozzáadása. NetID : Minden vezérlőnek egyedi NetID megadása szükséges (3.1, 6-os pont) ID csoport : 255 vezérlő felett szükséges a növelése (alapérték: 0). A ' Net ID' és ' ID csoport' értékeknek egyezniük kell a vezérlőn beállított értékekkel. (3.1, 6-os pont) ' Hálózat típusa' rádiógomb csoport: RS485: ASM-ACRS vezérlő alkalmazása esetén (soros kommunikáció). (A kliens számítógéppel való kommunikációhoz RS485-RS232 átalakító szükséges!) Tcp/IP: Ethernet hálózat alkalmazása esetén. Ebben az esetben a vezérlők illetve a kliens számítógép egy közös elosztón (switch) keresztül csatlakoznak (vagy pedig közvetlenül, crossover kábellel). IP cím: A vezérlő előzőleg (3.1 ASM IPscan) már bekonfigurált IP címe. Tcp port: Az IP-hez tartozó tcp port száma. Maradhat alapértéken (nem szükséges vezérlőnként külön érték beállítása).

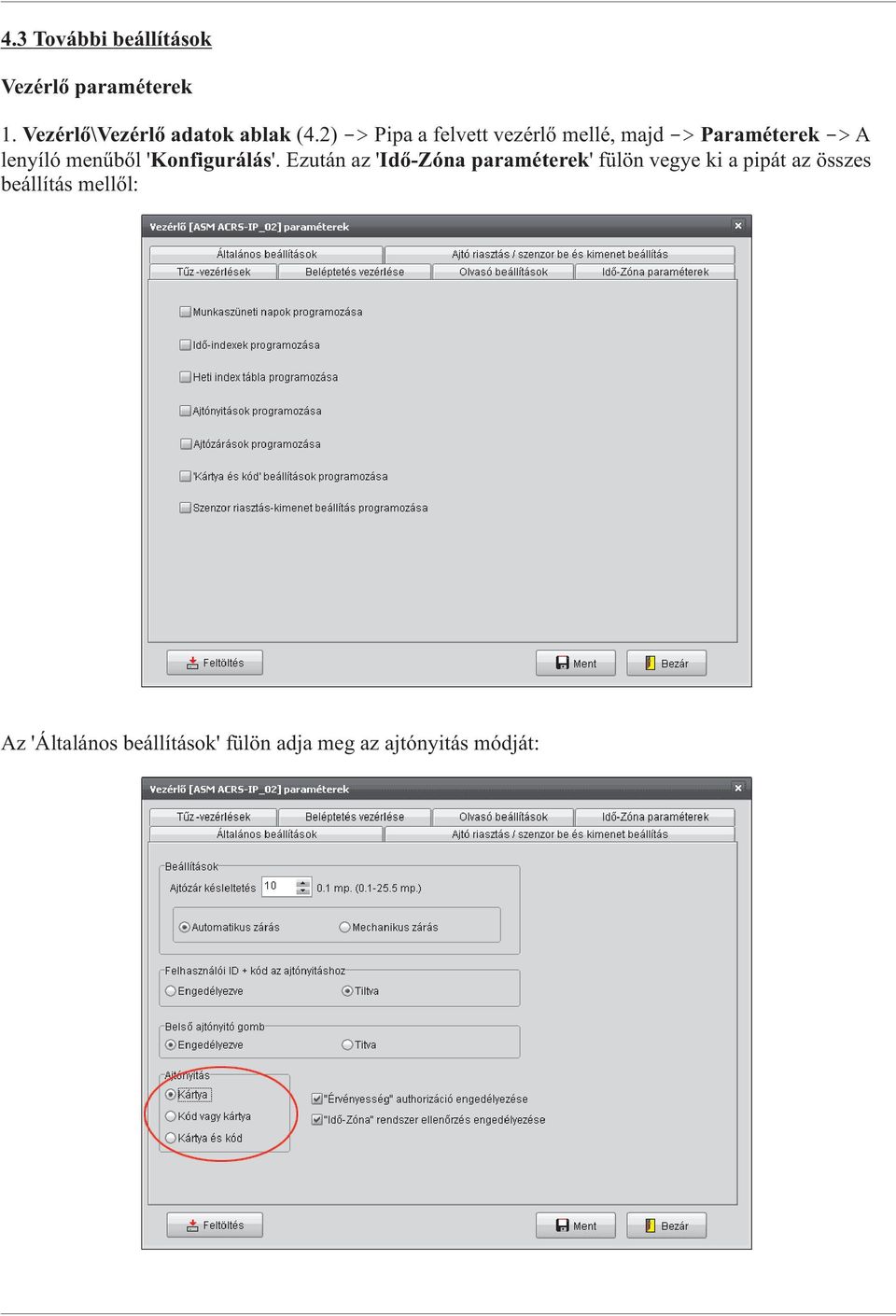

7 4.3 További beállítások Vezérlő paraméterek 1. Vezérlő\Vezérlő adatok ablak (4.2)-> Pipa a felvett vezérlő mellé, majd-> Paraméterek-> A lenyíló menűből ' Konfigurálás'. Ezután az ' Idő-Zóna paraméterek' fülön vegye ki a pipát az összes beállítás mellől: Az 'Általános beállítások' fülön adja meg az ajtónyitás módját:

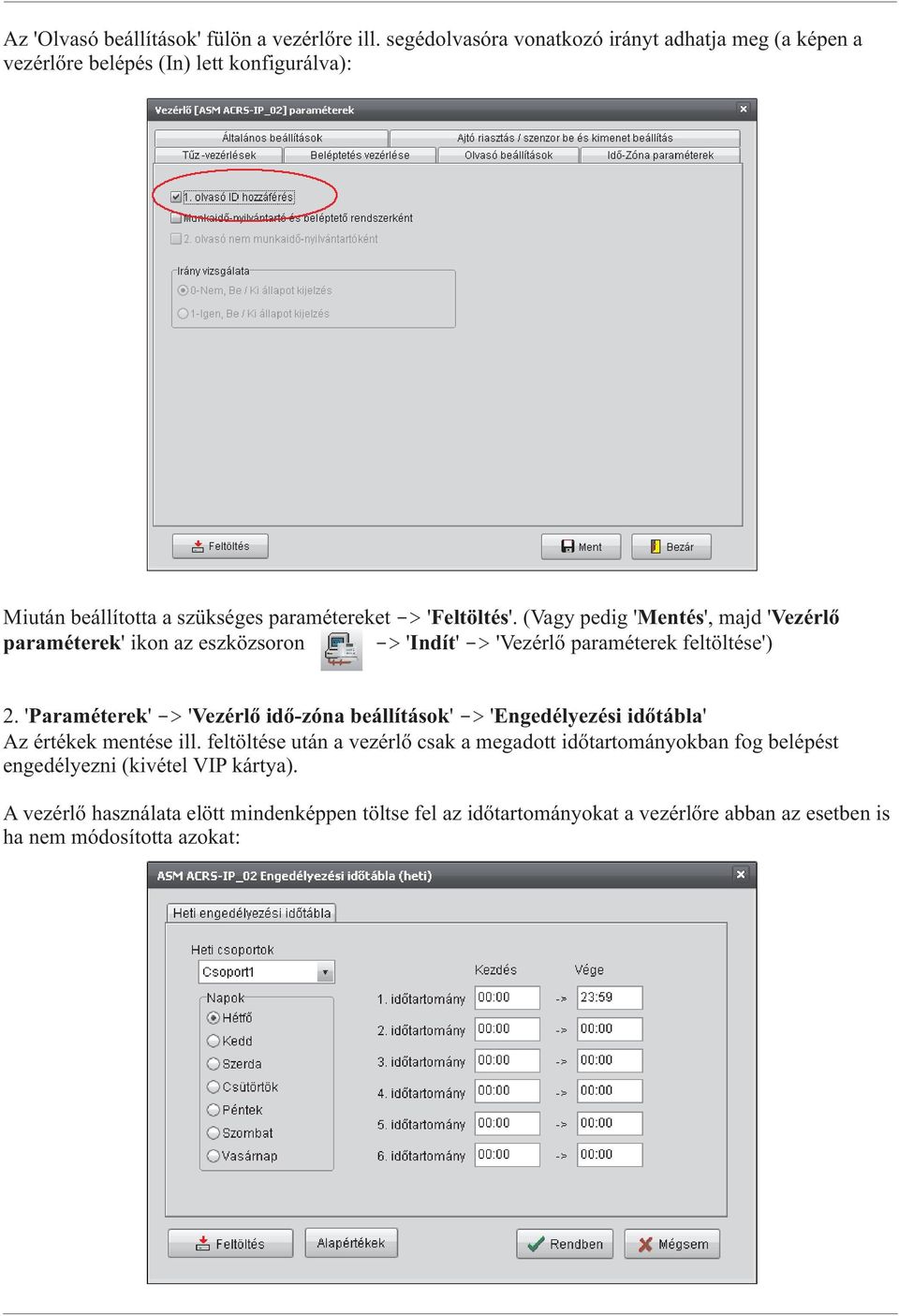

8 Az 'Olvasó beállítások' fülön a vezérlőre ill. segédolvasóra vonatkozó irányt adhatja meg (a képen a vezérlőre belépés (In) lett konfigurálva): Miután beállította a szükséges paramétereket -> ' Feltöltés'. (Vagy pedig ' Mentés', majd ' Vezérlő paraméterek' ikon az eszközsoron -> ' Indít' -> 'Vezérlő paraméterek feltöltése') 2. ' Paraméterek' -> ' Vezérlő idő-zóna beállítások' -> ' Engedélyezési időtábla' Az értékek mentése ill. feltöltése után a vezérlő csak a megadott időtartományokban fog belépést engedélyezni (kivétel VIP kártya). A vezérlő használata elött mindenképpen töltse fel az időtartományokat a vezérlőre abban az esetben is ha nem módosította azokat:

9 3. ' Paraméterek' -> ' Vezérlő munkaszüneti napok hozzárendelése' Ezen a panelen a hivatalos munkaszüneti napokat adhatja hozzá az adott napokon a vezérlő nem engedélyez belépést (kivétel VIP kártya) vezérlőhöz. A megadott 4. ' Paraméterek' -> ' Időtábla Kártya és kód eng. ' Itt a 'Kártya és kód' ajtónyitási mód engedélyezése paraméterezhető. 'Kártya és kód' módban a vezérlő csak az itt beállított időtartományokban fog belépést engedélyezni (kivétel VIP kártya). A 'Kártya és kód' mód használatához mindenképpen állítson be egy tartományt 00:00-> 23:59 értékekkel, majd töltse azt fel a vezérlőre. 4.4 Kommunikáció tesztelése Kattintson a ' Vezérlő paraméterek' gombra az eszköztáron, majd tegyen pipát a tesztelni kívánt vezérlő mellé. Ezután ' Indít' gomb -> ' Vezérlő idő kiolvasás' A 'Kommunikáció állapota' ablakban leolvasható a sikeres ( Connect Controller IP Address:...Success), vagy éppen sikertelen ( Connect Controller IP Address:... Failed) csatlakozás. Sikertelen csatlakozás esetén ellenőrizze az eszköz kommunikációs beállításait (IP cím, Tcp/Ip portok, NetID, Csoport ID, COM port). IP-s vezérlő esetén ellenőrizze, hogy a vezérlő azonos alhálózaton vane a felprogramozáshoz használt kliens számítógéppel (IP címek, alhálózati maszk). Az eszköz hálózati jelenlétének teszteléséhez használhatja a windows ' ping' parancsát: Start -> Futtatás (Run) -> cmd, majd OK. A ping után írja be a vezérlő IP címét majd enter: Válasz esetén az eszköz TCP/IP hálózati beállításai rendben vannak. Ha a csatlakozás (4.4 'Vezérlő paraméterek' -> Indít) így sem menne, ellenőrizze le az eszköz, illetve a kliens szoftver 'NetID' és 'CsoportID' beállításait (3.1 /6-os pont). Ha a hálózaton jelen van az eszköz de ennek ellenére tényleges kapcsolat nem létesíthető, állítsa vissza a vezérlő gyári hálózati beállításait (3.1 /6-os pont). 4.5 Vezérlő időbeállítás ( Fontos! ) 1. Vezérlő órájának beállítása: Kattintson a ' Vezérlő paraméterek' ikonra az eszköztáron, majd tegyen pipát a beállítani kívánt vezérlő mellé. Ezután ' Indít' gomb majd ' Vezérlő-idő beállítás'.

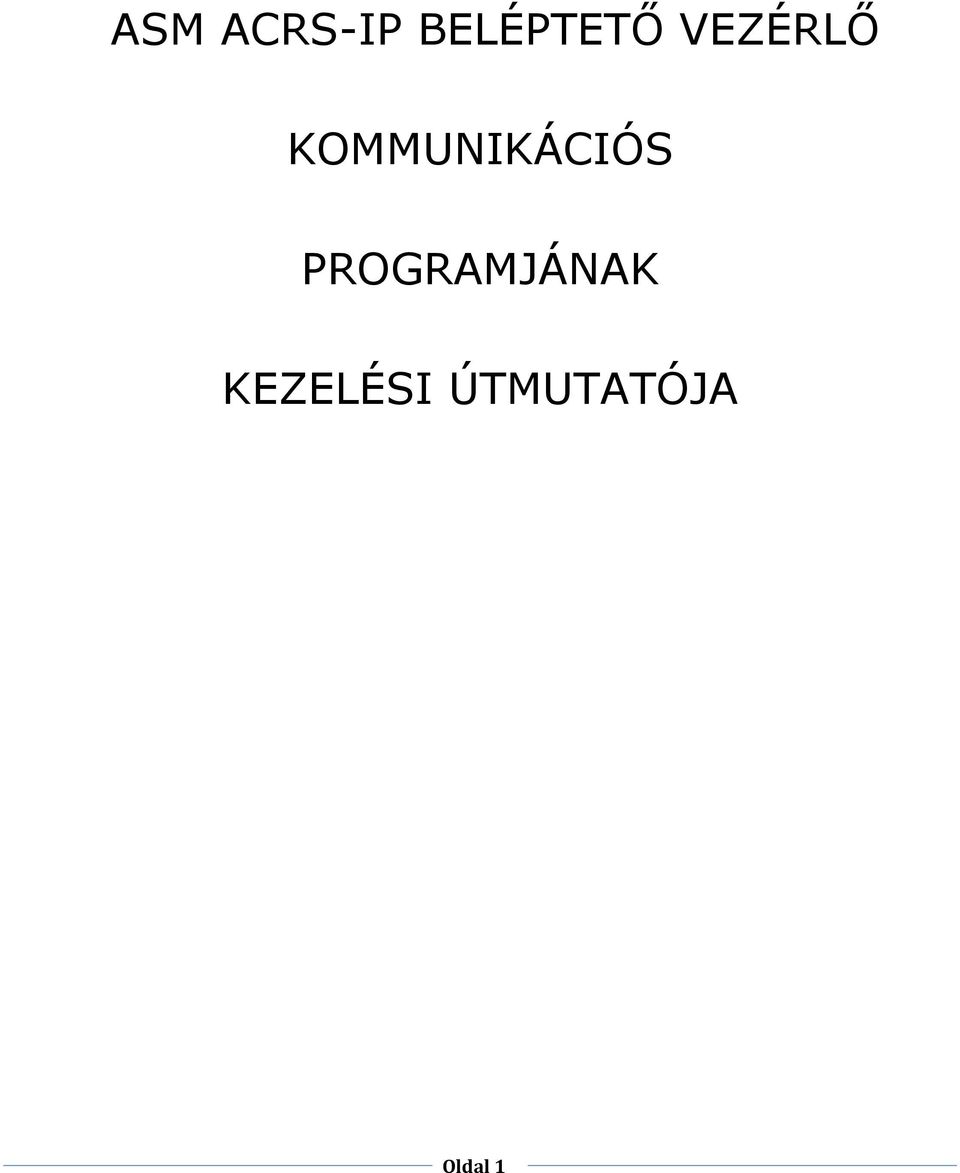

10 ASM ACRS-IP BELÉPTETİ VEZÉRLİ KOMMUNIKÁCIÓS PROGRAMJÁNAK KEZELÉSI ÚTMUTATÓJA Oldal 1

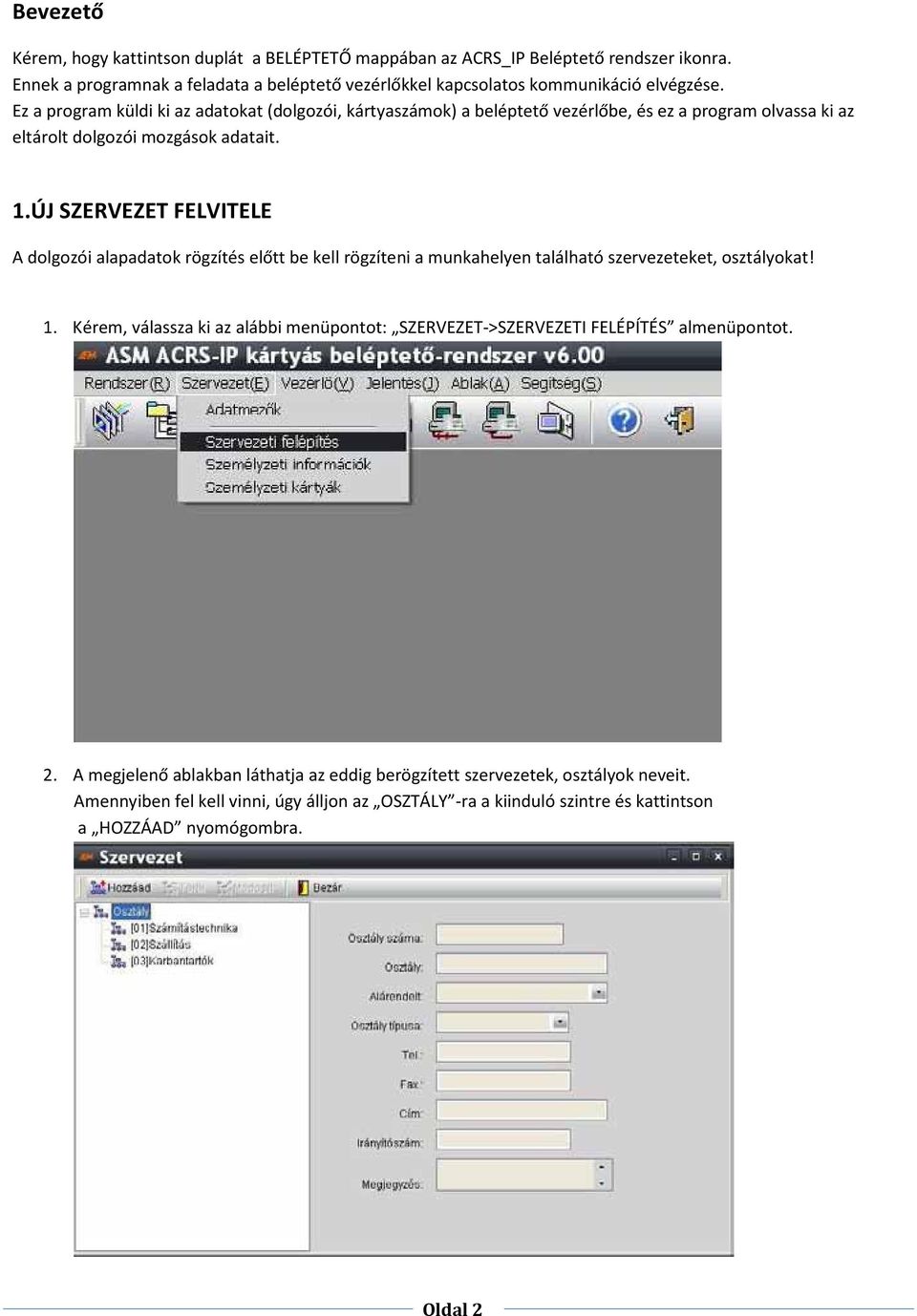

11 Bevezető Kérem, hogy kattintson duplát a BELÉPTETŐ mappában az ACRS_IP Beléptető rendszer ikonra. Ennek a programnak a feladata a beléptető vezérlőkkel kapcsolatos kommunikáció elvégzése. Ez a program küldi ki az adatokat (dolgozói, kártyaszámok) a beléptető vezérlőbe, és ez a program olvassa ki az eltárolt dolgozói mozgások adatait. 1.ÚJ SZERVEZET FELVITELE A dolgozói alapadatok rögzítés előtt be kell rögzíteni a munkahelyen található szervezeteket, osztályokat! 1. Kérem, válassza ki az alábbi menüpontot: SZERVEZET->SZERVEZETI FELÉPÍTÉS almenüpontot. 2. A megjelenő ablakban láthatja az eddig berögzített szervezetek, osztályok neveit. Amennyiben fel kell vinni, úgy álljon az OSZTÁLY -ra a kiinduló szintre és kattintson a HOZZÁAD nyomógombra. Oldal 2

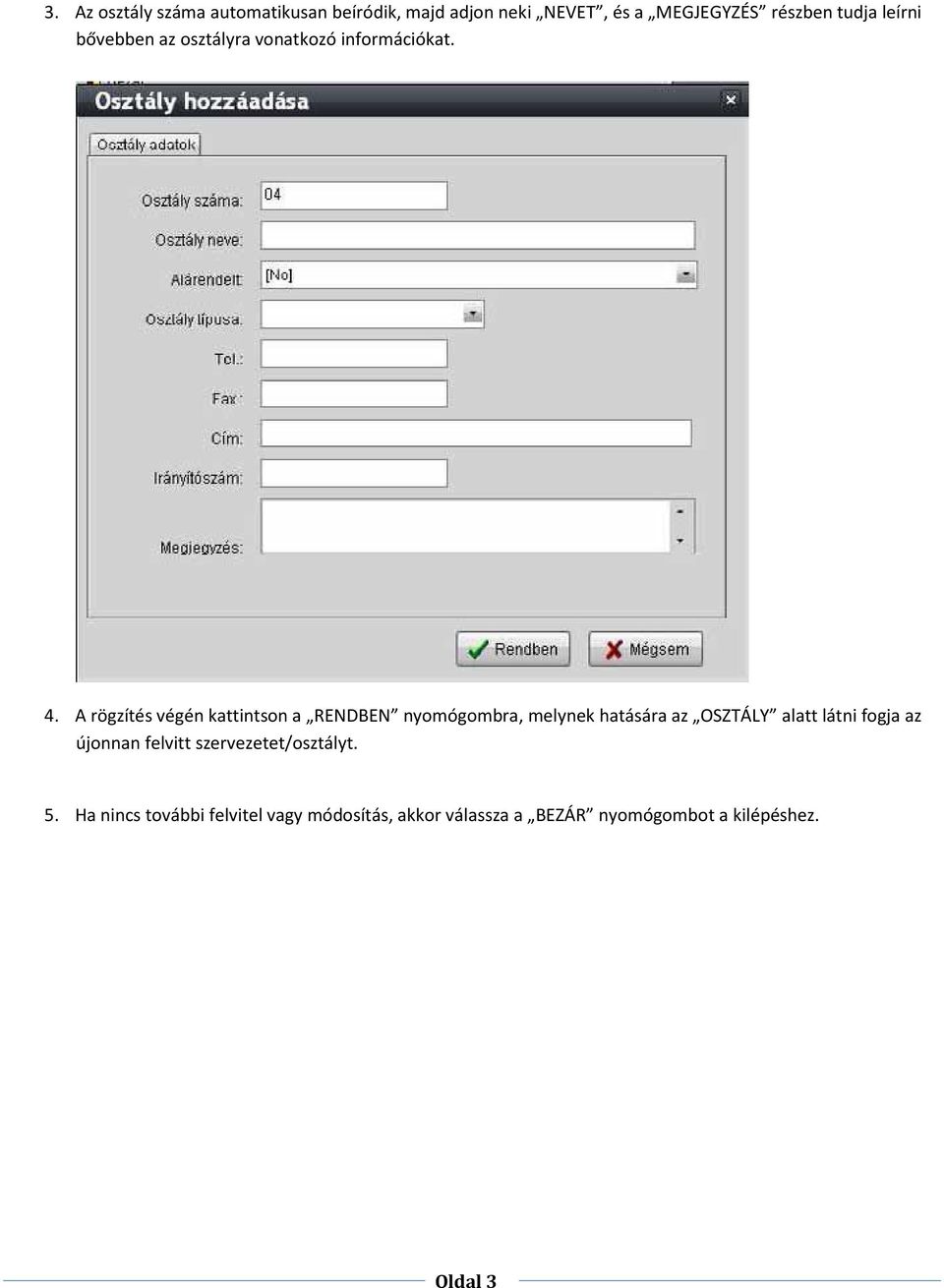

12 3. Az osztály száma automatikusan beíródik, majd adjon neki NEVET, és a MEGJEGYZÉS részben tudja leírni bővebben az osztályra vonatkozó információkat. 4. A rögzítés végén kattintson a RENDBEN nyomógombra, melynek hatására az OSZTÁLY alatt látni fogja az újonnan felvitt szervezetet/osztályt. 5. Ha nincs további felvitel vagy módosítás, akkor válassza a BEZÁR nyomógombot a kilépéshez. Oldal 3

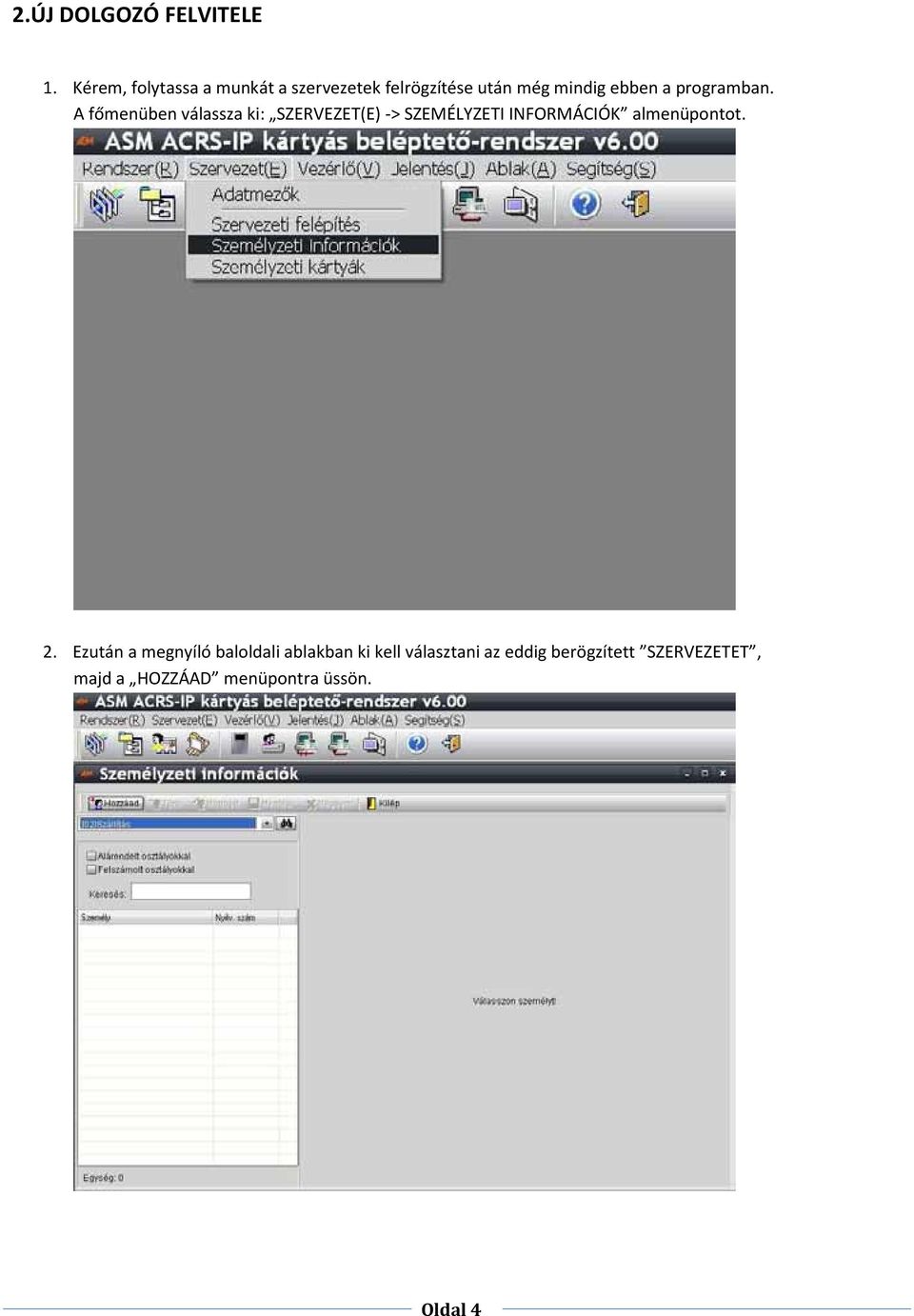

13 2.ÚJ DOLGOZÓ FELVITELE 1. Kérem, folytassa a munkát a szervezetek felrögzítése után még mindig ebben a programban. A főmenüben válassza ki: SZERVEZET(E) -> SZEMÉLYZETI INFORMÁCIÓK almenüpontot. 2. Ezután a megnyíló baloldali ablakban ki kell választani az eddig berögzített SZERVEZETET, majd a HOZZÁAD menüpontra üssön. Oldal 4

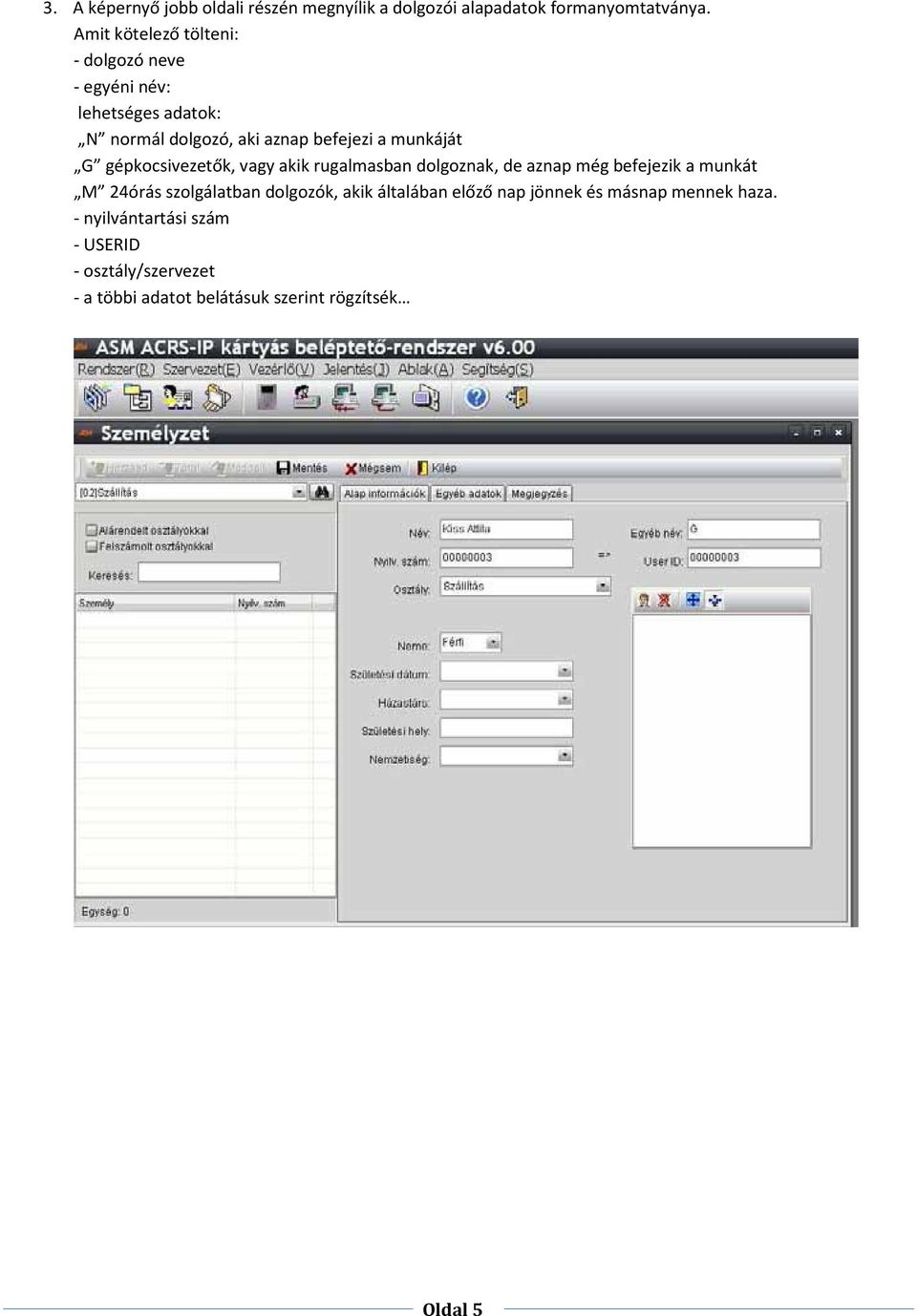

14 3. A képernyő jobb oldali részén megnyílik a dolgozói alapadatok formanyomtatványa. Amit kötelező tölteni: - dolgozó neve - egyéni név: lehetséges adatok: N normál dolgozó, aki aznap befejezi a munkáját G gépkocsivezetők, vagy akik rugalmasban dolgoznak, de aznap még befejezik a munkát M 24órás szolgálatban dolgozók, akik általában előző nap jönnek és másnap mennek haza. - nyilvántartási szám - USERID - osztály/szervezet - a többi adatot belátásuk szerint rögzítsék Oldal 5

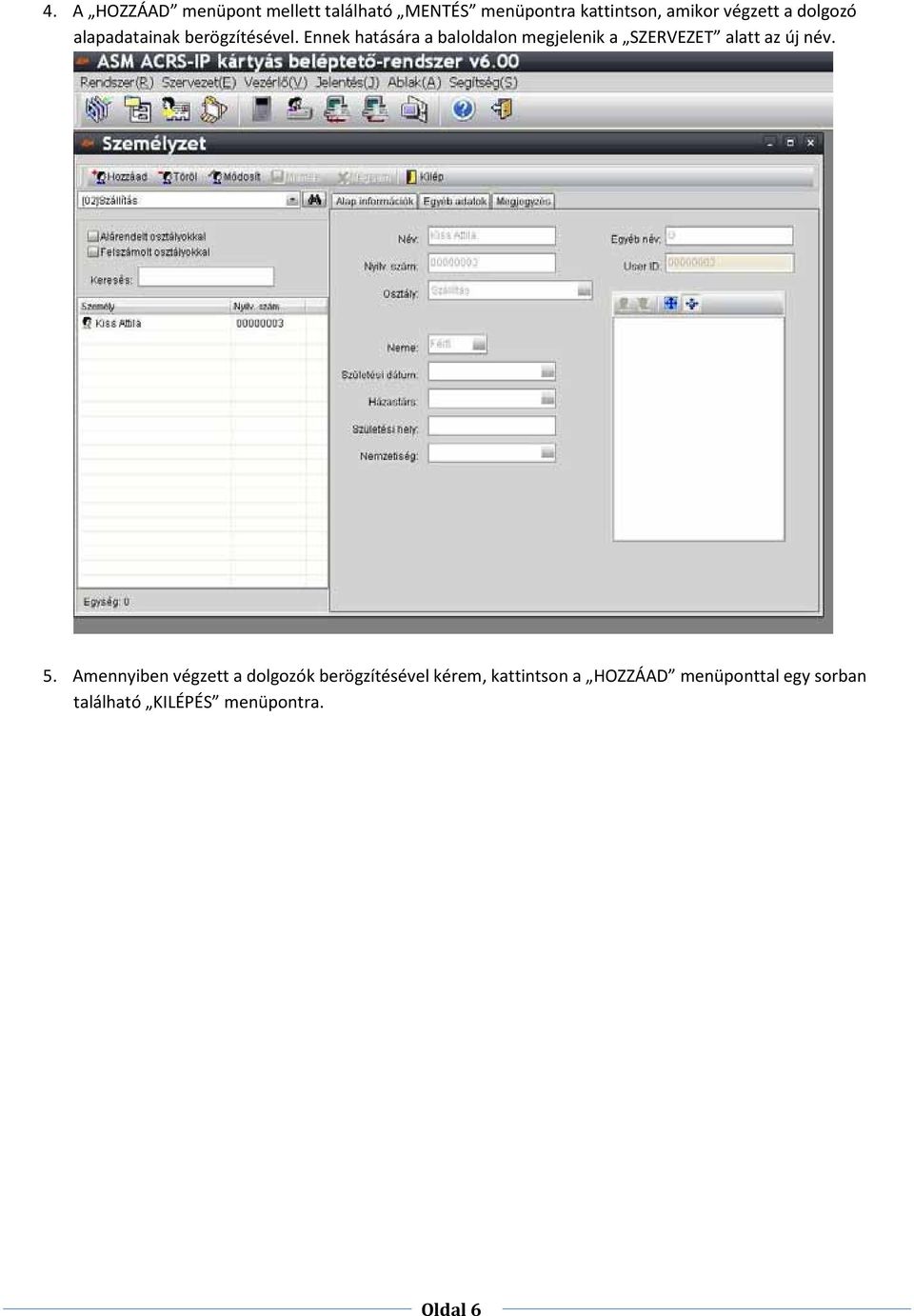

15 4. A HOZZÁAD menüpont mellett található MENTÉS menüpontra kattintson, amikor végzett a dolgozó alapadatainak berögzítésével. Ennek hatására a baloldalon megjelenik a SZERVEZET alatt az új név. 5. Amennyiben végzett a dolgozók berögzítésével kérem, kattintson a HOZZÁAD menüponttal egy sorban található KILÉPÉS menüpontra. Oldal 6

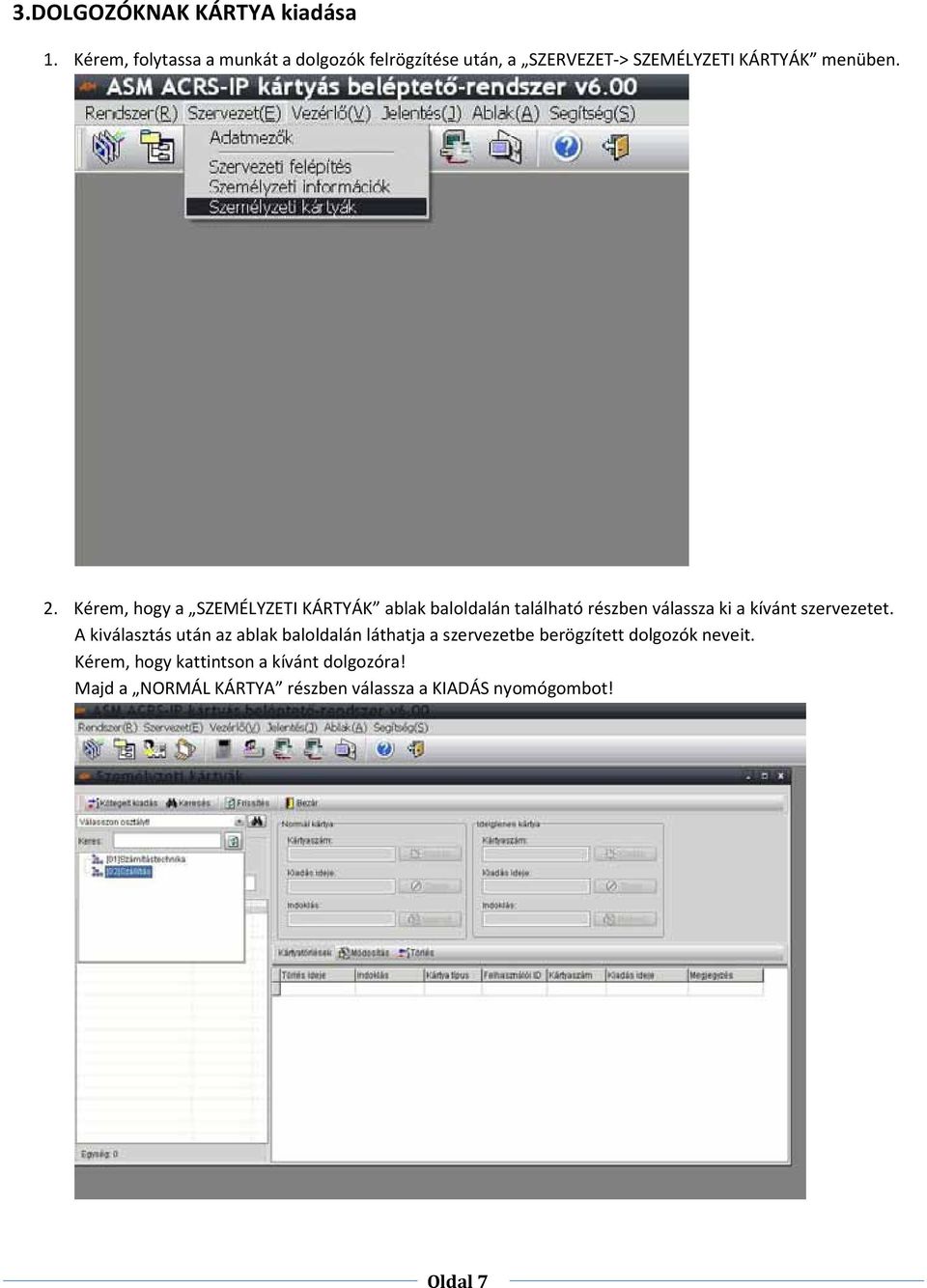

16 3.DOLGOZÓKNAK KÁRTYA kiadása 1. Kérem, folytassa a munkát a dolgozók felrögzítése után, a SZERVEZET-> SZEMÉLYZETI KÁRTYÁK menüben. 2. Kérem, hogy a SZEMÉLYZETI KÁRTYÁK ablak baloldalán található részben válassza ki a kívánt szervezetet. A kiválasztás után az ablak baloldalán láthatja a szervezetbe berögzített dolgozók neveit. Kérem, hogy kattintson a kívánt dolgozóra! Majd a NORMÁL KÁRTYA részben válassza a KIADÁS nyomógombot! Oldal 7

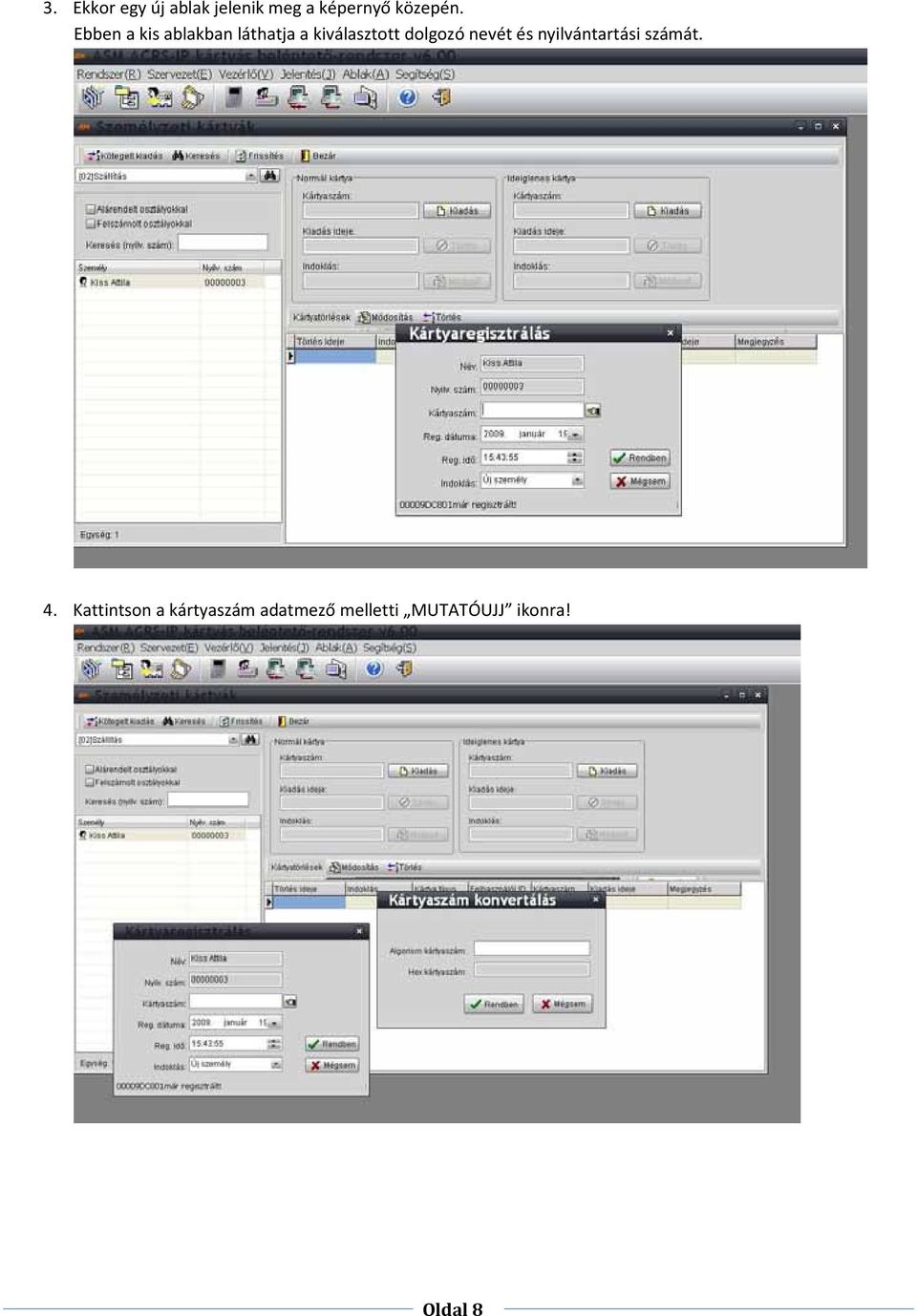

17 3. Ekkor egy új ablak jelenik meg a képernyő közepén. Ebben a kis ablakban láthatja a kiválasztott dolgozó nevét és nyilvántartási számát. 4. Kattintson a kártyaszám adatmező melletti MUTATÓUJJ ikonra! Oldal 8

18 5. Ezután újabb ablak jelenik meg, amelyben az ALGORISM KÁRTYASZÁM adatmezőbe gépelje be a kártyán található, egybefüggő 10 jegyű számot, majd kattintson a RENDBEN nyomógombra. 6. Ezután visszatér az eredeti kis ablakhoz, és a MUTATÓUJJ mellé átkonvertálódott kártyaszámot láthatja. A rögzítés befejezéséhez kattintson a RENDBEN nyomógombra. 7. Amennyiben befejezte az összes dolgozónak a kártya kiadást, úgy kattintson a BEZÁR nyomógombra. Oldal 9

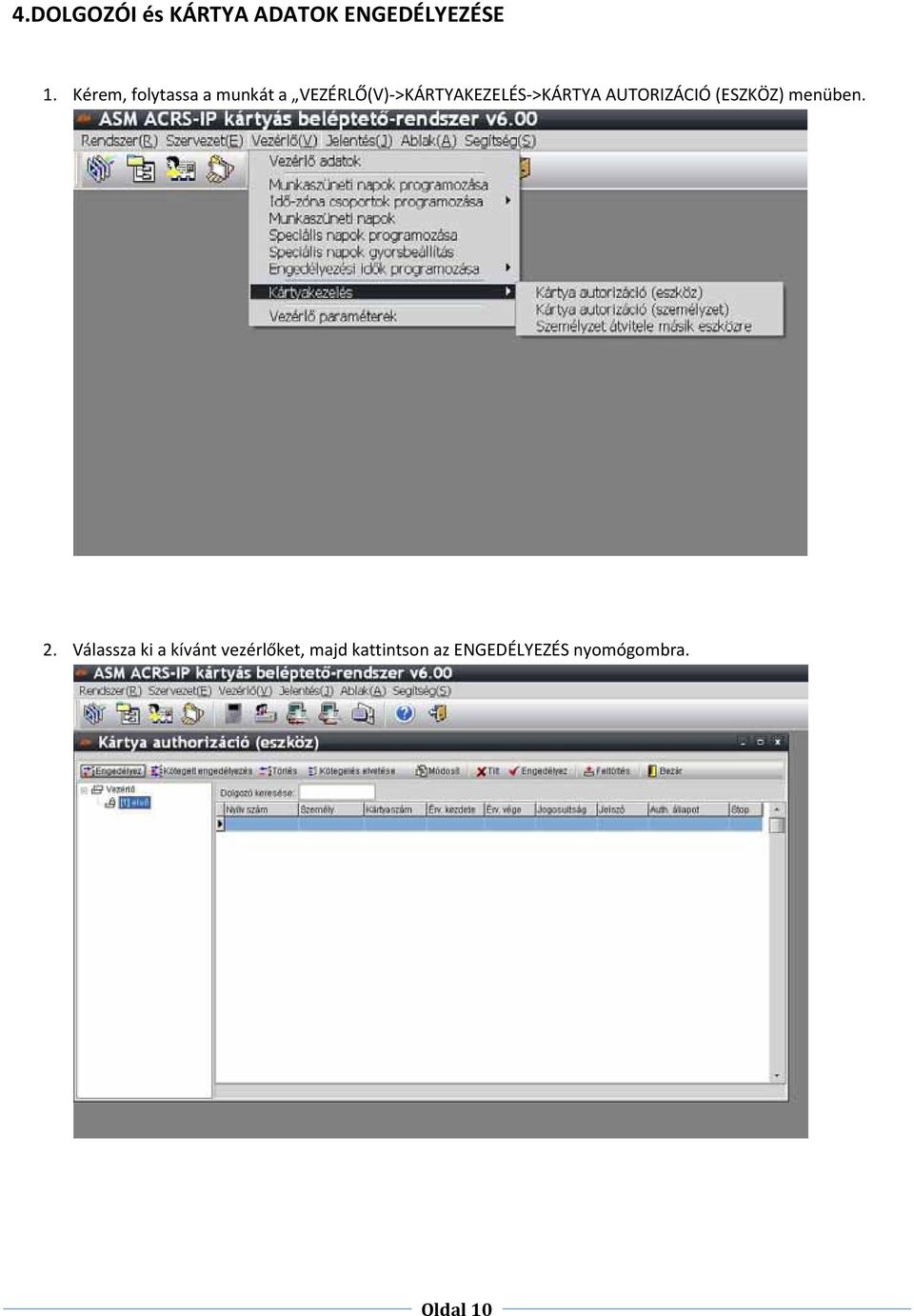

19 4.DOLGOZÓI és KÁRTYA ADATOK ENGEDÉLYEZÉSE 1. Kérem, folytassa a munkát a VEZÉRLŐ(V)->KÁRTYAKEZELÉS->KÁRTYA AUTORIZÁCIÓ (ESZKÖZ) menüben. 2. Válassza ki a kívánt vezérlőket, majd kattintson az ENGEDÉLYEZÉS nyomógombra. Oldal 10

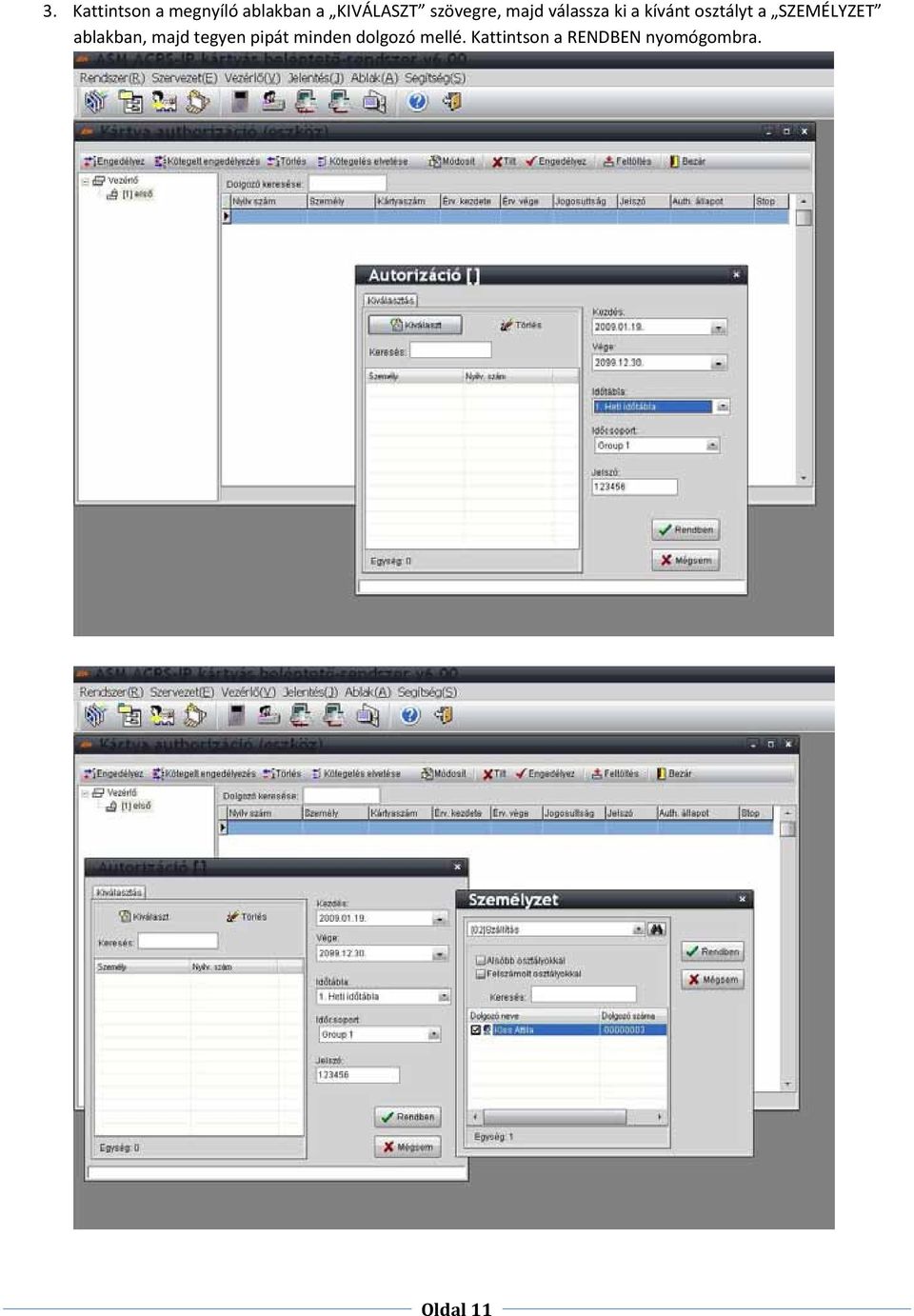

20 3. Kattintson a megnyíló ablakban a KIVÁLASZT szövegre, majd válassza ki a kívánt osztályt a SZEMÉLYZET ablakban, majd tegyen pipát minden dolgozó mellé. Kattintson a RENDBEN nyomógombra. Oldal 11

21 4. Ezután bezáródik a SZEMÉLYZET ablak és az AUTORIZÁCIÓ ablakba beíródik a kipipált dolgozók a KIVÁLASZT nyomógomb alá. Ezután kattintson a RENDBEN nyomógombra, majd az AUTORIZÁCIÓ megtörténte után az OK nyomógombra a megnyíló kisablakban. 5. Ezután bezáródnak a kis ablakok és a képernyőn láthatóak táblázatos formában a feldolgozott dolgozók. Oldal 12

22 5.VEZÉRLŐKBE ADAT FRISSÍTÉS 1. Kérem, folytassa a munkát a VEZÉRLŐ(V)->VEZÉRLŐ PARAMÉTEREK almenüpontot. 2. Kérem, válassza ki (tegyen pipákat) a vezérlőket, majd válassza ki az INDIT nyomógombot. Oldal 13

23 3. A megnyíló menüben válassza ki: KÁRTYA AUTORIZÁCIÓ->AUTORIZÁCIÓK FRISSÍTÉSE almenüpontot 4. A képernyőn végig futnak a feldolgozott dolgozók, majd kilépéshez kattintson a BEZÁR nyomógombra Oldal 14

24 6.DOLGOZÓI KÁRTYA BEVONÁSA Ebben a részben tudja az elveszett kártyákat, vagy a kilépett dolgozók kártyáit lekezelni. Ha tehát valakinek elveszett a kártyája, leválasztásra kerül a kártya sorszáma, majd a korábban leírt módon kaphatja meg a dolgozó az új kártyáját. Amennyiben kilépett a dolgozó és visszaadta a kártyáját, azt szintén ebben a menüben tudja visszavenni. A visszavett kártyát a hónap végéig ne adja ki új dolgozónak! Kérem, hogy válassza ki a dolgozó szervezetét a baloldali részben. Oldal 15

25 A szervezetet alkotó dolgozók listája megjelenik a képernyőn. Kérem, hogy válassza ki a megfelelő dolgozót! A jobb oldali részen megjelenik a kártya adatai: Kérem, hogy válassza ki a TÖRLÉS nyomógomb segítségével a törlés lehetőséget, mely után az alábbi kép fogadja: Ezután az INDOKLÁS részben válassza ki a megfelelőt, majd válassza a TÖRLÉS nyomógombot! Oldal 16

26 Ezután behelyezi a dolgozót és kártya adatait táblázatos formában, előkészítve ezeket a tételeket további feldolgozásra. Amennyiben nincs további kártya visszavonás, úgy válassza a BEZÁRÁS nyomógombot, mely segítségével visszatér a főmenübe. Oldal 17

27 6.1 Dolgozó törlése Az alábbi részben tudja a berögzített dolgozókat kitörölni. A fenti menüpont kiválasztása után válassza ki a megfelelő szervezetet: Oldal 18

28 A szervezet kiválasztása után, álljon rá a kitörlendő dolgozóra. A dolgozó kiválasztása után, kattintson a TÖRÖL nyomógombra. A törlés megerősítéséhez kattintson az IGEN nyomógombra! A törlés után a szervezetet alkotó dolgozói listából kitörlődik a fentiekben kitörölt személy. Oldal 19

29 6.2 Ezután el kell végezni az alábbi KÖTELEZŐ feldolgozási menüpontot: Ebben a program részben a programba aktualizált adatokat lehet befrissíteni a vezérlőkbe. Kérem, hogy jelölje ki az összes vezérlőt, tegyen pipát a négyzetekbe! Oldal 20

30 Ezután kattintson az INDIT nyomógombra, mely során az alábbi lehetőség közül válassza a kiemeltet! A kártya authorizáció menüpontból nyíló frissítés menüpontot válassza ki! A képernyőn felsorolásra kerülnek azok a tételek, melyet feldolgozásra előkészített korábban. Oldal 21

31 7.ÓRA beállítás és kiküldése a vezérlőkbe Az alábbiakban tudja beállítani a vezérlőkben a számítógép szerinti dátumot és időt! Kérem, hogy válassza ki az alábbi menürendszerben a VEZÉRLŐ PARAMÉTEREK menüpontot. Kérem, hogy tegyen pipákat a vezérlők előtti üres négyzetekbe! Oldal 22

32 Ezután kattintson az INDIT nyomógombra, majd a megjelenő menürendszerben válassza ki a kiemelt menöpontot. A menüpont elindítása után az alábbi ablakban lehet látni a vezérlőkbe történő adat kiküldés sikerességét: Az időbeállítás után kérem, hogy a kilépéshez válassza a BEZÁR nyomógombot. Oldal 23

33 8.MUNKASZÜNETI NAPOK beállítása Az alábbi menüpontok tudja beállítani a munkaszüneti napokat. Amennyiben munkaszüneti napokon munka, vagyis beléptetés történik, úgy ezt NE HASZNÁLJA! Itt láthatja az eddig berögzített munkaszüneti napokat! A HOZZÁAD nyomógomb segítségével tud új időpontot berögzíteni. Oldal 24

34 A HOZZÁAD nyomógomb leütése után egy új ablak jelenik meg, melybe az ünnep kezdő és vég dátumát lehet beírni. A rögzítés után kattintson a RENDBEN nyomógombra. A rögzítés után mindjárt láthatja a listában, kilépéshez válassza a BEZÁR nyomógombot! Oldal 25

35 9.VEZÉRLŐ AUTOMATIKUS KIOLVASÁSA A beléptető vezérlő eszköz bizonyos tranzakció számig tudja tárolni, gyűjteni a ki- és belépési adatokat. Ezeket az adatokat tehát bizonyos szabályos rendszerességgel ki KELL olvasni egy kijelölt számítógéppel. Az adatállományt célszerű a hálózati szerveren tárolni, hogy mások is lekérdezhessék az adatokat a speciális, saját fejlesztésű munkaügyi lekérdező programunkkal. A lekérdező számítógépen el kell indítani az ACRS_IP Beléptető rendszer ikonnal a kommunikációs programot, és a fenti képen látható szélső ikonra kell kattintani (VEZÉRLŐ ADATKIOLVASÁS). Ezután válassza ki a vezérlőket és kattintson az INDIT nyomógombra! A lekérdezési beállításoknak megfelelően végrehajtódik az adatok lekérdezése, melyet a képernyőn ellenőrizhet! Az ütemezett lekérdezés elindítása után NE ZÁRJA BE ezeket az ablakokat, alkalmazásokat. Ezek futhatnak a háttérben, lekicsinyítve! Oldal 26

36 9.1 Óránkénti automatikus adatkiolvasás beállítása Ebben az esetben, ha a fentiek szerint elindítja a lekérdezést, akkor az indításhoz képest óránként elvégzi automatikusan a beléptető vezérlőből az adatok kiolvasását. Oldal 27

37 Oldal 28

38 9.2 Megadott órában, időszakban történő automatikus adatkiolvasás beállítása Ebben az esetben, ha a fentiek szerint elindítja a lekérdezést, akkor az indításhoz a beállított órákban, időszakban elvégzi automatikusan a beléptető vezérlőből az adatok kiolvasását. Oldal 29

39 Oldal 30

40 10. Adatbázis helyének meghatározása Ebben az esetben, ha a fentiek szerint elindítja a lekérdezést, akkor az indításhoz a beállított órákban, időszakban elvégzi automatikusan a beléptető vezérlőből az adatok kiolvasását. A MENTÉSI ÚTVONALAK menüpontba is célszerű belépni és beállítani a kívánt útvonalat. Az adatbázis útvonalának beállításához válassza a BEÁLLÍT nyomógombot és tallózza ki az lmsdb.mdb állományt. A kilépéshez kattintson a RENDBEN nyomógombra. Oldal 31

41 TARTALOMJEGYZÉK 1.Új szervezet felvitele 2. 2.Új dolgozó felvitele 4. 3.Dolgozói kártya rögzítése, kiadása 7. 4.Dolgozói kártya adatok engedélyezése Vezérlőbe adat frissítés Dolgozói kártya bevonása Dolgozó törlése Dolgozó kártya visszavonás feldolgozása Óra beállítása és kiküldése vezérlőkbe Munkaszüneti napok beállítása Vezérlő automatikus kiolvasása Óránkénti automatikus kiolvasás beállítása Megadott időszakban történő kiolvasás beállítása Adatbázis helyének meghatározása, beállítása, módosítása 31. Oldal 32

42 ASM kártyás beléptetırendszer ASM ACRS / ASM ACIP egyajtós beléptetı vezérlı és olvasó (5-6. ábra) Jellemzık: -Használható kártya típusok: Csak EM (vastag kártya!) A hotel rendszerünkhöz használt vékony, mifare 1-es kártyákat nem olvassa! ('M'-es segédolvasókkal sem!) -Olvasási távolság: kb. 10cm (Az EM chip-es -R19- kulcstartó esetében olyan 3-4cm.) -Interfész (kliens PC <-> Belép.vezérlık): RS485 (ASM-ACRS) illetve Ethernet-TCP/IP (ASM-ACIP) -Méretek: 106x87x32mm (m x sz x mélység) -Beépített olvasó: 125kHz/13.56Mhz -Súly: 121G -Felhasználó/belsı tár kapacitás: 500 felhasználó/ kb ki/belépési rekord tárolása a vezérlın. -Ki/Belépési rekordok megjegyzése akár 1évig. -Mőködési hımérséklet: -20 C C -Tápfeszültség: DC12V, áramfelvétel: 30-50mA /120mA olvasáskor -Riasztás: Nyitva maradt ajtó, kifeszített ajtó, többszöri illetéktelen nyitási kisérlet -Ajtónyitás stb. lehetısége szoftverbıl -Anti-passback (Kilépés kártyával kikényszerítése. Csak 1.03-as firmwareel!) -Beléptetés: Csak kód / Kártya vagy Kód / Kártya és Kód üzemmódok A rendszer: A vezérlıre EGY wiegand segédolvasó (wiegand protokol) köthetı közvetlenül (max. 200méter!), így megvalósítható a ki és be irány megkülönböztetése (magában a vezérlıben is található beépítve egy wiegand olvasó). Az segédolvasók a tápfeszültséget a vezérlıtıl kapják (12VDC). A csatlakoztatható (wiegand) segédolvasók (csak EM kártyákat olvas, tehát 'E'-s olvasók köthetık rá!): ASM-CRE20 (kültéri kivitel) ASM-CRE19 (kültéri kivitel) ASM-CRE21 ASM-CRE23 ASM CRE24 ASM-CRE25 ASM-CRE27 ASM-CRE28 ASM-CRE29 A relé kontakt(ajtónyitás)/egyéb kimenetek illetve bemenetek mind a vezérlın találhatóak, tehát azokat a vezérlıbe kell bekötni. Ki/bemenetek: -NO/NC relé-kontakt -WD0/WD1 a két segédolvasóknak -IR(Infra érzékelı) bemenet -Ajtónyitás érzékelı -Tőzjelzés bemenet -Sziréna -Nyitógomb -GND/+12V -GND/A+/B- az RS485 busznak a PC kliens illetve az esetleges további RS485- ös vezérlık felé (ACRS vezérlı esetén!) -RJ45 csatlakozó a PC kliens (vagy ethernet switc) felé. (ASM ACIP vezérlı esetén!) 1

43 ASM kártyás beléptetırendszer Szoftverek: ASM ACRS/IP Beléptetı rendszer v6.00 (standalone helyi adatbázis), illetve ennek az MS SQL-es (hálózatos) változata. A vezérlı kétféleképpen csatlakoztatható a felprogramozáshoz és monitorozáshoz használt PC számítógéphez: RS485-ös (ASM-ACRS) illetve Ethernet-TCP/IP (ASM-ACIP) interfészen keresztül. (Lásd 5-6. ábra) ASM-ACRS: A vezérlı RS485 buszára (3ér, pl. UTP cat5 kábellel) van kötve a PC számítógép (ASM-R11 rs485-rs232 adapter szükséges!) illetve az esetleges további 255+ (max. 2000) ACRS vezérlı. (De bármelyik rs485 interfészes vezérlıvel használható egy buszon, pl. MCO1/MCO2/MCO8/MCO4W egyajtós vezérlı stb.) ASM-ACIP: Az Ethernet interfészes változathoz helyi hálózaton keresztül (LAN - switch/routerek) csatlakozhatunk egy PC segítségével. Több IP-s vezérlı esetén a vezérlık illetve a kliensként használt PC csillagpontosan be van kötve egy switch-be. Természetesen ilyenkor mindegyik vezérlınek külön IP-cím kiosztása szükséges (hasonlóan mint a pc hálózatok esetében). 2

44 ASM kártyás beléptetırendszer ASM ACRS / ASM ACIP Egyajtós beléptetı vezérlı 3
