Az alapértelmezett felhasználói név az "abc", a jelszó pedig "123". Ez célszerű megváltoztatni a felhasználónevet és a jelszót az első használat.

Átírás

1 2. A program alapműködése: 2.1. Program indítás (bejelentkezés) Kattints a Start > Program > Access Control > Access Control, vagy az asztalon lévő ikonra, akkor megnyílik a belépés ablak az alábbiak szerint: Az alapértelmezett felhasználói név az "abc", a jelszó pedig "123". Ez célszerű megváltoztatni a felhasználónevet és a jelszót az első használat. Ha az SQL Server kapcsolat sikertelen, abban esetbe megjelenik egy párbeszédablak az alábbiak szerint: Kattintson az "OK" gombra, és olvassa el a függeléket. 5.2 SQL Server beállítás. Sikeres belépés után megjelenik a fő ablak, alábbiak szerint:

2 2.2 Beállítási eszközök: Vezérlő hozzáadás, beállítás: Kattints a vezérlők (controllers) menüpontra. Az alatta megjelenő sávon válasszuk ki majd kattintsunk rá Hozzáad (New) feliratra.

3 A termék S/N (amely a kontroller gyári szám) ellenőrizheti a PCB-címkét S / N: ********* a vezérlő. Kérjük ellenőrizze a kilenc számok. Figyelem: Ha a termék S / N száma nem ugyanaz, mint a PCB- label S / N: ********* a szoftver nem fog kommunikálni a kontrollerrel. Kis Hálózat: Támogatja a TCP / IP kommunikációt, minden kontrollernek ugyanabban a hálózati tartományban kel lennie. Közepes, nagy méretű LAN, vagy Internet: A TCP / IP kommunikációs különböző tartományban is lehetnek a vezérlők. Kattints a következő (Next) feliratra.

4 Lehetőség van az ajtó név és az olvasó helyzetének módosítására. Minden ajtót aktívvá kell tenni különben nem jelenik meg monitor módban. Mark Attend :by, the records on card reader can be used as attendance records; otherwise, it cann t. Ajtó helyzete (Door control state): Control: Open: Close: Door delay: Vezérelt Nyitott (folyamatosan) Zárt (folyamatosan) Ajtók (relék) nyitási ideje Kattints az Ok feliratra. Az adatok kitöltése után megjelenik a hozzáadott vezérlő és annak adatai Vezérlő IP beállítása Kattints a Beállítások (Configuration)> Vezérlők (Controllers)> Keresés (Search) feliratokra.

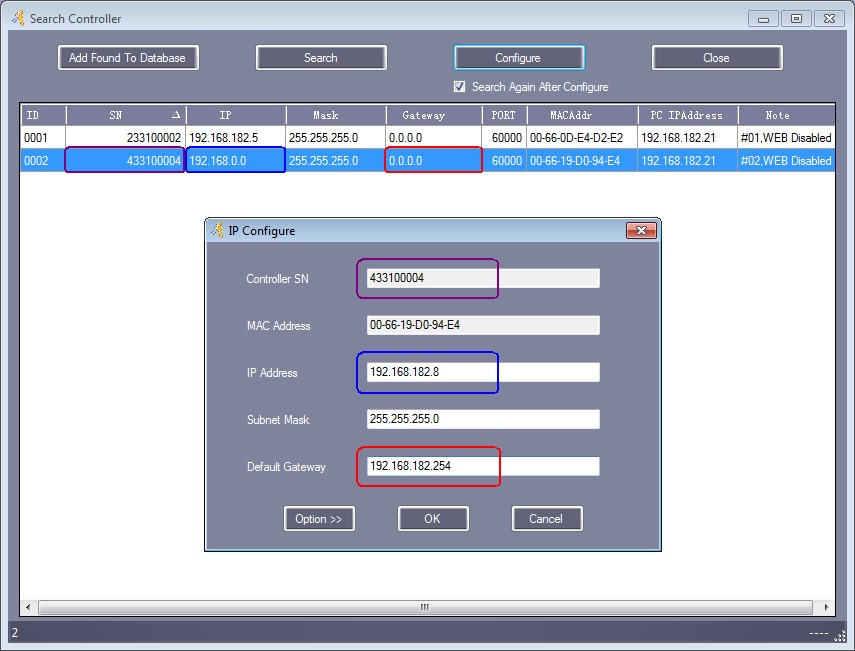

5 A keresés kb másodpercet vehet igénybe. Sikeres találat esetén kattints a beállítások (Configure) feliratra:

6 Az IP cím beállítása után áttérhet a hozzáadása (Add)/ beállítás (Setting) beállításhoz. Az IPcímet kell hozzárendelni a megfelelő Vezérlőhöz. Eredményként megjelenik az aktuális IP cím.

7 Ha a különbözők hálózatokra vannak osztva. Minden vezérlőnek kell adni egy egyedi IP -címet Vezérlő Zóna Management. Kattint > Beállítások > Zónák Kattints > Add Top Kattints > Ok

8 Kattintson > Új Al zóna (Add Branch), hogy a Fő zóna alatt létrehozhass egy új al zónát (Baranch). Kattints > OK

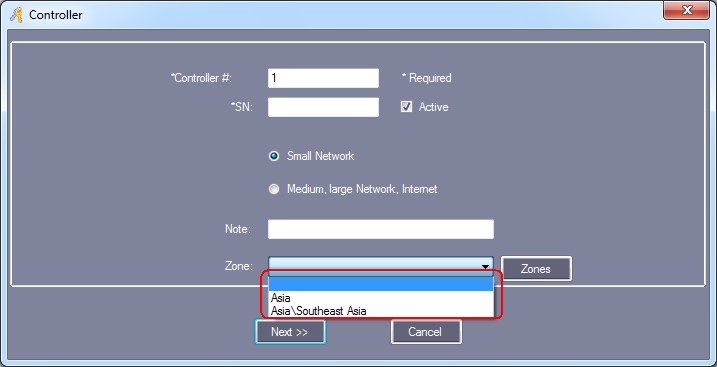

9 Kattints bezárás, X. Kattints beállítások > Vezérlők > Új. 2.3 Osztályok és felhasználók.

10 2.3.1 Új osztályok: Kattints > Beállítások > Osztályok (Department) feliratra a menüsávon. Új osztály létrehozásához Kattints az Add Top ikonra. A Dept mezőbe beírhatjuk az új osztály nevét. Beírás után kattints az OK gombra. Lehetőség van osztályon belül is létrehozni másik osztályt. Ehhez kattints az Add Baranch felíratra. Kitöltés után kattints az Ok gombra.

11 2.3.2 Felhasználó hozzáadás és adataik módosítása. Kattint beállítások > Személyek menüpontra. Kattints > Add user (új felhasználó)

12 Megjegyzés: A felhasználó sorszáma, illetve a név megadása kötelező. Amennyiben a megfelelő adatokat kitöltöttük, és szeretnénk több felhasználót a rendszerhez hozzáadni abban az esetben kattints a Add Next gombra. Lehetőség van a személyhez fényképet hozzárendelni, amely megkönnyíti az azonosítást. Ha befejeződött a felhasználók hozzáadása kattints az Ok gombra és az adatok hozzáadódnak az adatbázishoz. Felhasználó egyéb adatai:

13 2.3.3 Több kártya folyamatos hozzáadása. Kattints Beállítások > Személyek > Auto Add Ha az USB Reader-t választjuk, akkor külön kártyaolvasót kell csatlakoztatni a számítógéphez Kártyaolvasó típusa: WG1028 Válasszuk ki az USB Reader-t majd kattints a next gombra. Utána érintsük a kártyát (kártyákat) az olvasóhoz.

14 Ha befejeztük a beolvasást kattints az OK gombra. Lehetőség van a már felszerelt üzembe helyezett ajtó olvasónál az j kártyákat hozzáadni. Ebben az esetben a DOOR módot kell kijelölni és meg kell adni, hogy melyik ajtónál történik a kártya (kártyák) beolvasása. Beolvasás után a további teendő megegyezik az asztali olvasó használatával. További kártya hozzáadási mód a MANUÁLIS. Ebben az esetben minden adatit kézzel kell rögzíteni. Minden hozzáadási mód végén az OK kattintása után az adatok hozzáadódnak az adatbázishoz.

15 Figyelem: Autó hozzáadási módban a felhasználó neve megegyezik a kártya sorszámával. Itt lehetőség van az adatok módosítására ha kiválasztjuk a kártya számot majd az EDIT gombra kattintunk, vagy a módosítandó adatra kétszer kattintunk Felhasználói jogosultság megváltoztatása: Kérjük olvassa el a ( egy személy jogosultságának megváltoztatása) fejezetet Elveszett kártya Elvesztette a kártya esetén lehetőség van a letálisra, illetve új kártya kiadásra egy lépésben. Elveszett kártya pótlása: Kattints beállítások > Személyek > Elveszett kártya menügombra Új kártya ID: Kattints > OK

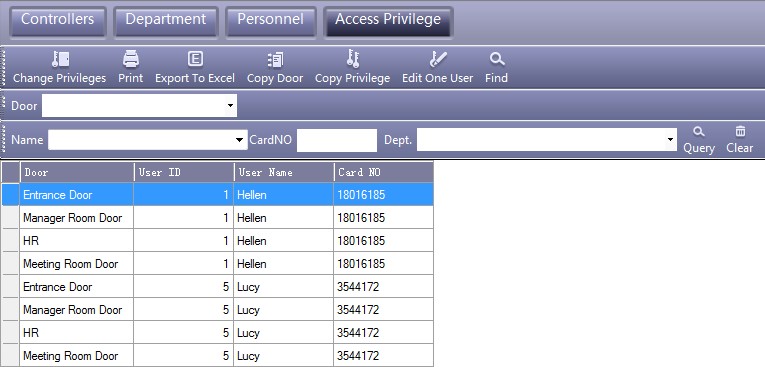

16 Ha sikerült az adatok módosítása a változásokat fel kell tölteni a vezérlő(k)re. 2.4 Működés (Operation) Jogosultságok beállítása: Belépési jogosultságok: Kattints a Beállítások > Belépési jogosultságok (Access Privilege) gombra. Kattints Jogosultságok módosítása (Change Privilegs):

17 '' >> '': Az Összes Felhasználó vagy Összes Ajtó ''> '': Egy Kiválasztott Felhasználók, vagy egy Kiválasztott Ajtó. ''< '': Egy Kiválasztott Felhasználók vagy Egyik Kiválasztott Ajtó mégsem. ''<< '': Az összes " Kiválasztott Felhasználók " vagy az összes Kiválasztott Ajtó mégsem. Erre a gombra kattintva a kiválasztott személyek adatai feltöltődnek a kiválasztott vezérlőre. Erre a gombra kattintva, a kijelölt felhasználó(k) áthaladhat kiválasztott ajtókon.

18 Erre a gombra kattintva, majd Működés << letöltés, a kiválasztott felhasználók nem tudnak áthaladni a kiválasztott ajtón (ajtókon). Erre a gombra kattintva, majd Operation << letöltés, a kiválasztott felhasználók nem tudnak áthaladni a kiválasztott ajtókon. Erre a gombra kattintva, a kiválasztott felhasználók nem tudnak átjutni kiválasztott ajtókon. Minden belépési jogosultság változtatást fel kell tölteni a megfelelő vezérlőre. (2.5.2 Rendszer feltöltés) Felhasználói jogosultság módosítása.

19 >>: Összes Ajtó kiválasztása > : Egy Ajtó kiválasztása < : Összes kiválasztott ajtó visszavonás <<: Egy kiválasztott Ajtó visszavonás Ha végrehajtottuk az ajtók kiválasztását kattintsunk a Jóváhagy és Feltölt (Confirm And Download) gombra. 2.5 Konzol (Console) Kattint a felső menüsor > Consol feliratú gombra.

20 A Console felírat alatt megjelenő ablakban közvetlen elérhető lesz néhány alapvető művelet gombja. Például: Monitor, Ellenőrzés (Check), Időbeállítás (Adjust Time), Adatok letöltése (Download), Adatok feltöltése (Upload), Adatok letöltése és Monitorozás (Upload and Monitor) Vezérlők állapot lekérdezése: Kattints az Ellenőrzés (Check) feliratú gombra. Ez alapvető információt ad a vezérlők állapotáról, úgy mint a használatok számát és a kiváltságokat, ajtó állapot, vezérlő kapcsolat, nyitási idő(sec). Ha a vezérlő is kommunikál a számítógéppel az ajtó címke színe zöld, és egyébként a szín piros marad.

21 2.5.2 Letöltési beállítások (Download Setting) Kattints > Operation > Console > Letöltés (Download) Ha kiválasztottuk a letölteni kívánt adatot. Kattints az OK gombra.

22 Minden beállítást és egyéb adatot össze kell hangolni a vezérlőkkel, hogy a program is megfelelően működjön Monitor Kattints > Operation > Console > Monitor A monitor üzemmód segítségével nyomon lehet követni a felhasználók mozgását a kiválasztott vezérlőn keresztül.

23 2.5.4 Még több megjelenített adat a felhasználóról. Csak kijelzőn mágneskártya bejegyzések Az egeret mozgassuk a kiválasztott adatmező felé éj a jobb gomb megnyomásával még több információt kapunk a felhasználóról. (Az adatok csak abban az esetben jelennek meg ha azok előzetesen ki lettek töltve!) Jobb kattintás a fényképre és beállíthatja a megjeleníteni kívánt adatokat.

24 2.5.5 Adatok letöltése Kattints Operation > Console > Upload Vezérlők adatainak letöltése.

25 2.6 Adatok lekérdezése (Records Query) Lekérdezés előtt le kell tölteni az adatokat: (Download Records) Kattints Operation> Kártyahasználat adatforgalom (Query Swipe Records) A keresés beállításához kattints a Karesés Beállítás (Query Option) gombra.

26 Az ajtó (Select Addr) kiválasztásával kérdezhetjük le az adatokat. Kiválasztás után kattints a Lekérdez (Query) gombra. A kijelölés után ha nincs más szűrési feltétel (Pl. Név, Kártya vagy Idő) akkor kattints a Lekérdezés (Query) gombra.

27 A lekérdezés eredménye.
