KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK

Átírás

1 ÓBUDAI EGYETEM ANYAGTUDOMÁNYI SZEMINÁRIUMOK, MÁJUS 12. PEKKER SÁNDOR MTA WIGNER SZFI KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK

2 KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK Motiváció Az elmúlt 20 év fullerénkutatásainak bemutatása A fullerének elhelyezése a konjugált kötésű szerkezetek között A konjugált kötésű szénszármazékok általános tulajdonságainak ismertetése

3 KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK Irodalomjegyzék helyett Roald Hoffman Kajtár Márton Kertész Miklós Robert Haddon Eric Clar

4 Áttekintés A szén kötéstípusai, egyszerűbb szénszármazékok rendszerezése A háromszöges koordinációjó szén származékai Metil gyök Etilén, -kötés Lineárisan konjugált poliének Butadién, allil rendszer, páros-páratlan C-atomszám hatása Poliacetilén Gyűrűs poliének, annulének Benzol és ciklobutadién, aromás-antiaromás jelleg Aszimptotikus viselkedés növekvő C-atomszámnál Többgyűrűs rendszerek Poli-p-fenilén: lineárisan konjugált benzoid rendszer Kinoidális szerkezetek

5 Áttekintés Kondenzált aromások: benzoid és kinoid jelleg keveredése Poliacének, Fenantrén Trifenilén, Hexabenzokoronén: tiszta benzoid rendszerek Grafén Grafénból származtatott szerkezetek Nanocsövek, Fullerének A fullerének szerkezete és tulajdonságai Molekulaszerkezet Ionos, kovalens és szupramolekuláris származékok Alkálifém-fulleridek Polimerek Kokristályok Topokémiai reakciók

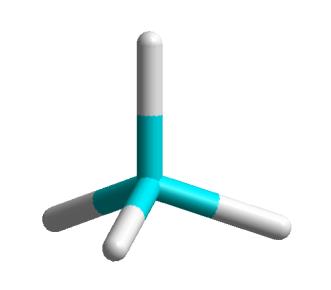

6 A SZÉN KÖTÉSÁLLAPOTAI 1s 2 2s2p x 2p y 2p z 1s 2 2h 1 2h 2 2p y 2p z sp C, q C =2, lineáris promóció 1s 2 2s 2 2p x 2p y C-atom hibridizáció 1s 2 2h 1 2h 2 2h 3 2p z sp 2 C, q C =3, háromszöges 1s 2 2h 1 2h 2 2h 3 2h 4 sp 3 C, q C =4, tetraéderes

7 SZÉNSZERKEZETEK ÉS SZÉNHIDROGÉNEK ÖSSZETÉTEL-KOORDINÁCIÓS SZÁM DIAGRAMJA n H /n C q C /n C

8 A HÁROMSZÖGES KÖTÉSÁLLAPOTÚ SZÉN ARCHETÍPUS: CH 3 gyök Származtatás metánból: -H 1s 2 2h 1 2h 2 2h 3 2p z Összehasonlítás: SiH 3 gyök: sp 3 tetraéderes 1s 2 2s 2 2p 6 3h 1 3h 2 3h 3 3h 4 Háromszöges kötésállapotú, sp 2 Si energetikailag kedvezőtlen, nem létezik

9 AZ ETILÉN ÉS A -KÖTÉS E Formális származtatás: 2CH 3 H 2 C 2 H 4 * * p z1 p z2 p z1 p z2 Sík alkatú molekula Rövidebb CC kötés

10 A BUTADIÉN SZERKEZETE, KONJUGÁLT -KÖTÉSEK Formális származtatás: 2C 2 H 4 H 2 C 4 H 6 E 4 4 * 3 LUMO 3 p z 2 HOMO 2 1 Sík alkatú molekula Konjugáció hatása: 2 rövidebb + 1 hosszabb CC kötés összetett kötésrend kisebb HOMO-LUMO különbség 1

11 KÖTÉSREND-KÖTÉSHOSSZ ÖSSZEFÜGGÉS SZÉNSZÁRMAZÉKOÉBAN C-C kötéshossz / A gyémánt PE C 2 H 6 grafit C 6 H 6 C 2 H 4 C 4 H 6 C 2 H C-C kötésrend

12 PÁRATLAN C-ATOMSZÁMÚ POLIÉNEK: AZ ALLIL GYÖK Formális származtatás: C 2 H 4 + CH 3 H 2 C 3 H 5 E LUMO 3 lazító HOMO 2 nem kötő p z 1 kötő Nyílt héj nagy reakcióképesség Ekvidisztáns: rcc=1.37å, CCC=123º

13 A NÖVEKVŐ C-ATOMSZÁM HATÁSA: KÖLCSÖNHATÓ MOLEKULAPÁLYÁK Páros C-atomszám E Pl: C 12 H 14 LUMO 1.5 ev HOMO Sűrűsödő energiaszintek egymáshoz hasonló MO párok Kötésalternálás hatása további felhasadás, nagyobb stabilitás Véges molekulák: pszeudo-jahn-teller effektus Végtelen polimerek: Peierls-torzulás

14 Páratlan C-atomszám A NÖVEKVŐ C-ATOMSZÁM HATÁSA: KÖLCSÖNHATÓ MOLEKULAPÁLYÁK E Pl: C 13 H 15 LUMO HOMO HOMO-1 A HOMO nem kötő a kötésalternálásnak nincs rá hatása A további MO párok a pároshoz hasonlóan változnak A páros-páratlan különbségek relatíve csökkennek a C-atomszám növekedésével

15 Relatív képződéshő POLIÉNEK RELATÍV STABILITÁSÁNAK VÁLTOZÁSA A C-ATOMSZÁMMAL páratlan C páros C nc

16 KÖTÉSHOSSZAK ELOSZLÁSA NAGY C-ATOMSZÁMÚ POLIÉNEKBEN páros páratlan 20 C 50 H C 49 H 51 kötések száma kötések száma kötéshossz / A kötéshossz / A

17 A NÖVEKVŐ C-ATOMSZÁM HATÁSA: SZOLITONOK ÉS SZOLITON-ANTISZOLITON PÁROK Páratlan C-atomszám: Szoliton: k.b. 15 CC kötésre delokalizált mozgékony szabad gyök C 3 H 5 C 5 H 7 C 13 H 15 C 49 H 51 C 50 H 52 Páros C-atomszám: Szoliton-antiszoliton pár: gerjesztés 1 kötés felhasad: bipolaron delokalizáció 2 ellentétes fázisú szoliton hosszú láncokban függetlenül mozoghatnak

18 ANNULÉNEK, GYŰRŰS KONJUGÁLT POLIÉNEK n H /n C 2 C n H 2n+2 páratlan páros C n H 2n n=4k, antiaromás n=2k-1, vegyes n=4k+2, aromás 0.5 benzoid/kinoid /n C

19 A BENZOL ÉS AZ AROMÁS SZERKEZET E 4k+2 p elektron (k=1) 6 LUMO 5 4 HOMO 3 2 2x degenerált HOMO betöltött 2x degenerált LUMO üres nagy stabilitású, kevéssé reaktív szigetelő ekvidisztáns 1

20 E 4k p elektron (k=1) A CIKLOBUTADIÉN ÉS AZ ANTIAROMÁS SZERKEZET Ekvidisztáns állapotban nyílt héjú, instabil Jahn-Teller torzulás erős kötésalternálás antiaromás nem aromás 1.39Å 1.35Å 1.54Å

21 Képződéshő A NÖVEKVŐ C-ATOMSZÁM HATÁSA AROMÁS ÉS ANTIAROMÁS SZERKEZETEKRE Nagy C-atomszámoknál az aromás-antiaromás különbségek csökkennek A nyílt láncúakhoz hasonló nem aromás viselkedés alakul ki Kötéstorzulás ciklobutadién nagy C-atomszámú antiaromás nagy C-atomszámú aromás benzol Magyarázat: Jahn-Teller torzulás (antiaromás) pszeudo-jahn-teller torzulás (mindkét eset) nem ideális geometria (aromás)

22 Szögfeszültség A NÖVEKVŐ C-ATOMSZÁM HATÁSA AROMÁS ÉS ANTIAROMÁS SZERKEZETEKRE Zavaró körülmények: közepes C-atomszámoknál a nagy szögfeszültség miatt a geometria erősen torzul lecsökken a konjugáció, sem kísérletileg, sem elméletileg nem vizsgálható a probléma nagy C-atomszámú gyűrűk nem állíthatók elő C-atomszám

23 BENZOID ÉS KINOID SZERKEZETEK A POLI-PARAFENILÉN ÉS SZÁRMAZÉKAI n H /n C 2 C n H 2n+2 páratlan páros C n H 2n n=4k, antiaromás n=2k-1, vegyes n=4k+2, aromás 0.5 benzoid/kinoid /n C

24 BENZOID ÉS KINOID SZERKEZETEK, A TERFENIL ÉS A TERFENIL-KINODIMETÁN HOMO-LUMO PÁLYÁI E Lineárisan konjugált benzoid Stabil, Szigetelő Aromás jellegű Lineárisan konjugált polién Reakcióképes, Félvezető Nem aromás jellegű

25 BENZOID ÉS KINOID SZERKEZETEK, KÖTÉSHOSSZAK ELOSZLÁSA kötések száma kötések száma kötéshossz / A kötéshossz / A

26 KONDENZÁLT AROMÁS MOLEKULÁK, BENZOID ÉS KINOID JELLEG KEVEREDÉSE FIZIKAI ÉS KÉMIAI TULAJDONSÁGOK: egyedi, a benzoid/kinoid aránytól függ Tisztán benzoid: valódi aromás rendszer

27 Clar, 1964 OPTIKAI TULAJDONSÁGOK VÁLTOZÁSA A BENZOID GYŰRŰK SZÁMÁVAL

28 TISZTÁN BENZOID RENDSZEREK: TRIFENILÉN ÉS HEXABENZO-KORONÉN Háromszögesen konjugált benzoid szerkezetek Benzolra és grafénra is emlékeztető MO-k Aromás tulajdonságok Átmenet a nano-grafén felé E

29 A GRAFÉN ELEKTRONSZERKEZETE Coulson, 1952: sávszerkezet állapotsűrűség (Kertesz et al.) Degenerált HOMO-LUMO pár Dirac-pont (Haddon et al. 2011)

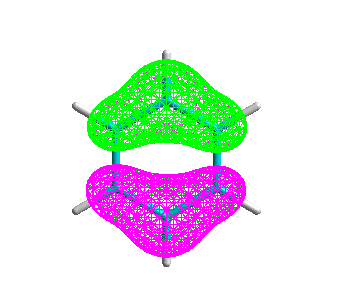

30 A GRAFÉN MOLEKULAPÁLYÁI A DIRAC-PONTBAN, DEGENERÁLT HOMO-LUMO PÁR A és B : nemkötő jellegű MO-k A A + B A - B B

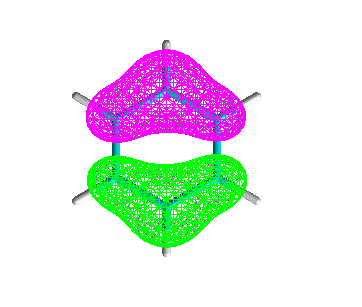

31 A GRAFÉN MOLEKULAPÁLYÁINAK SZÁRMAZTATÁSA A BENZOLÉIBÓL LUMO, 4 A + B A - B HOMO, 2

32 A GRAFÉN MOLEKULAPÁLYÁINAK SZÁRMAZTATÁSA A BENZOLÉIBÓL

33 A GRAFÉN MOLEKULAPÁLYÁINAK SZÁRMAZTATÁSA A BENZOLÉIBÓL

34 A GRAFÉN MOLEKULAPÁLYÁINAK SZÁRMAZTATÁSA A BENZOLÉIBÓL

35 A GRAFÉN MOLEKULAPÁLYÁINAK SZÁRMAZTATÁSA A BENZOLÉIBÓL

36 A GRAFÉN SZERKEZETÉVEL ÉS TULAJDONSÁGAIVAL KAPCSOLATOS PROBLÉMÁK Hogyan jöhet létre a leginkább aromás szerkezetű, tisztán benzoid rendszerekből nagy C-atomszámú határesetben az antiaromás grafén? Tényleg antiaromás-e a grafén? Miért nem történik a grafén szerkezetében Jahn-Teller torzulás?

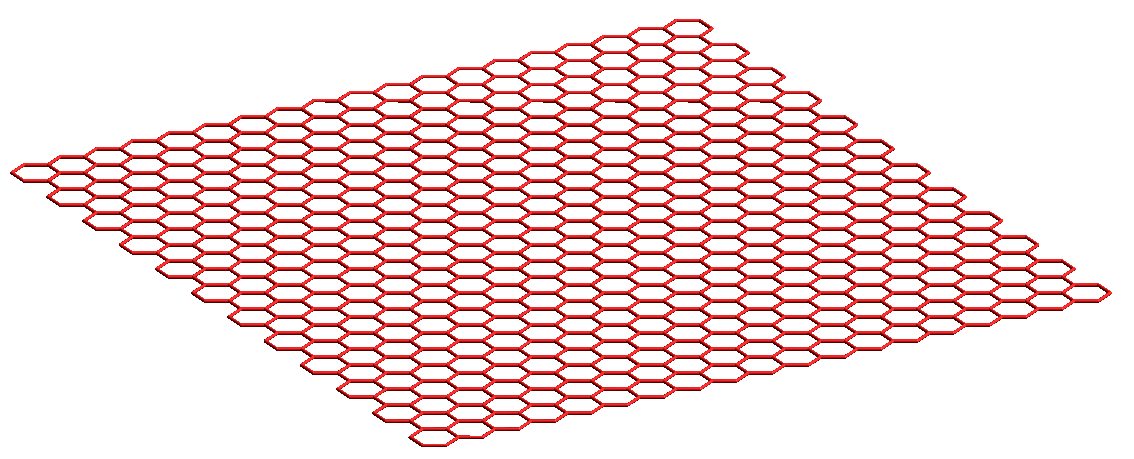

37 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

38 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

39 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

40 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

41 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

42 SZÉN NANOCSÖVEK SZÁRMAZTATÁSA GRAFÉN FELCSAVARÁSÁVAL

43 SZÉN NANOCSÖVEK OSZTÁLYOZÁSA A FELCSAVARÁSI VEKTOR (KIRALITÁSVEKTOR) ALAPJÁN Azonos fázisú benzoidok illesztése: A háromszögesen konjugált benzoid szerkezet a felcsavarás után is megmarad A grafén tulajdonságai minimális mértékben módosulnak A nanocső is fémes marad Eltérő fázisú benzoidok illesztése: A benzoid szerkezet mellett kinoidális elemek is megjelennek a felcsavarás után A grafén tulajdonságai lényegesen módosulnak A nanocső félvezető lesz Véletlen képződés esetén a fémes és félvezető csövek számaránya: 1:2

44 Görbült felületek kialakulása grafén rétegen Ponthibák beépítése 1 ötszög: kúp 1 hétszög: nyereg

45 A fullerének származtatása grafénból ötszögek beépítése

46 A fullerének származtatása grafénból 1 ötszög: nagy nyílásszögű nanokónusz

47 A fullerének származtatása grafénból 3 ötszög: kis nyílásszögű nanokónusz

48 A fullerének származtatása grafénból 6 ötszög: nanocső fullerén sapkával

49 A fullerének származtatása grafénból 12 ötszög: fullerén

50 A fullerének származtatása grafénból 12 ötszög: fullerén Geometria: (Euler-tétel) 12 ötszög + k=0, 2, 3, 4,...hatszög C 20, C 24, C 26, C 28,... Kémia: (izolált ötszög szabály) 12 ötszög + k=20, 25, 28, 29, 30,...hatszög C 60, C 70, C 76, C 78, C 80,... Stabil fullerének: a szén 3. (molekuláris) allotróp módosulata

51 Néhány fullerén molekula C 60 -I h C 70 -D 5h C 80 -I h C 20 -I h C 76 -D 2 (2 izomer) C 78 -C 2v (7 izomer) (5 izomer)
