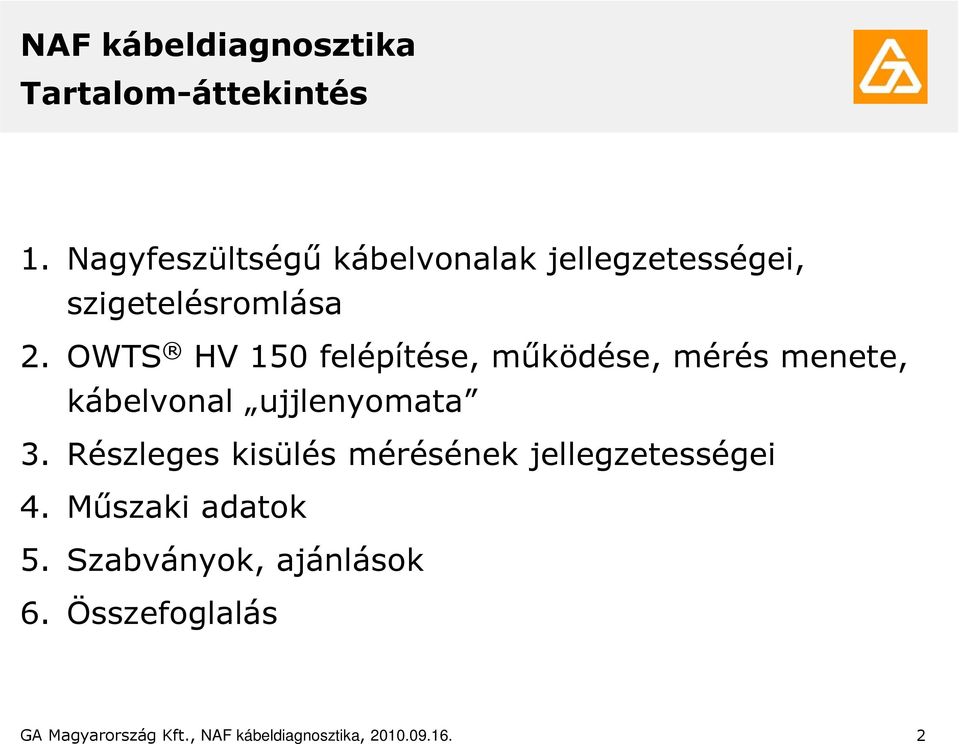

2 NAF kábeldiagnosztika Tartalom-áttekintés 1. Nagyfeszültségő kábelvonalak jellegzetességei, szigetelésromlása 2. OWTS HV 150 felépítése, mőködése, mérés menete, kábelvonal ujjlenyomata 3. Részleges kisülés mérésének jellegzetességei 4. Mőszaki adatok 5. Szabványok, ajánlások 6. Összefoglalás GA Magyarország Kft., NAF kábeldiagnosztika,

3 Nagyfeszültségő kábelvonalak jellegzetességei, szigetelésromlása GA Magyarország Kft., NAF kábeldiagnosztika,

4 Erısáram ramú kábelhálózat jellegzetességei gei Kábelszakasz alkotóelemei Kábel Összekötők Végelzárók Alkotóelemek jellemzői Különböző típusok Különböző életkor Különböző múlt GA Magyarország Kft., NAF kábeldiagnosztika,

5 Szigetelésromlás az extrudált szigeteléső kábeleknél Nedvesség behatolása köpenysérülés következtében Árnyékolás korróziója Határrétegek öregedése, strukturális elváltozások Fa struktúrák water tree-k képződése Elektrokémiai elváltozások a belső árnyékoláson Mechanikai igénybevétel és vezetők érintkezési korróziója Belső hibák kisülései: szennyeződések, idegen anyagok, üregek Felületi hibák kisülései GA Magyarország Kft., NAF kábeldiagnosztika,

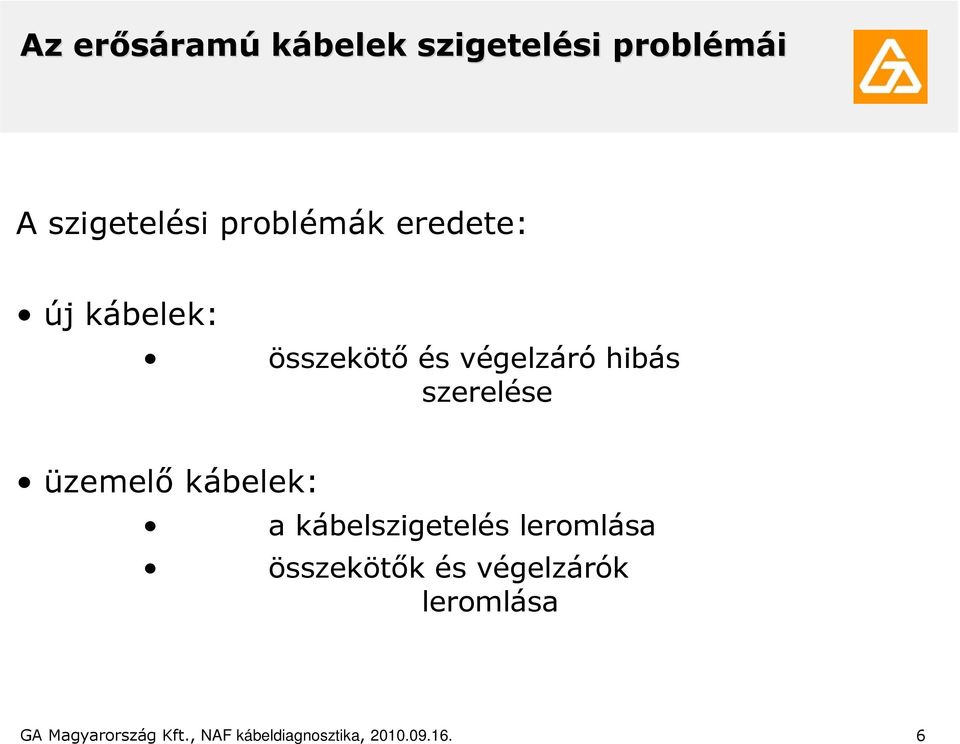

6 Az erısáram ramú kábelek szigetelési si problémái A szigetelési problémák eredete: új kábelek: összekötı és végelzáró hibás szerelése üzemelı kábelek: a kábelszigetelés leromlása összekötık és végelzárók leromlása GA Magyarország Kft., NAF kábeldiagnosztika,

7 Szigetelésroml sromlás s jellemzıi A szigetelés-degrad degradációk k felosztása sa kiterjedésük k szerint Helyi (lokális) lis) leromlás Általános, a szigetelés s egész szére kiterjedı romlás A szigetelés-degrad degradációk k felosztása sa jellegük k szerint Szikraköz z jellegő romlás s (részleges kisülések) sek) Levezetés s jellegő romlás s (dielektromos( veszteségi tényezı) A fenti jelenségek kimutatásának és s behatárol rolásának jelenlegi legkorszerőbb eszköze ze az OWTS HV 150. GA Magyarország Kft., NAF kábeldiagnosztika,

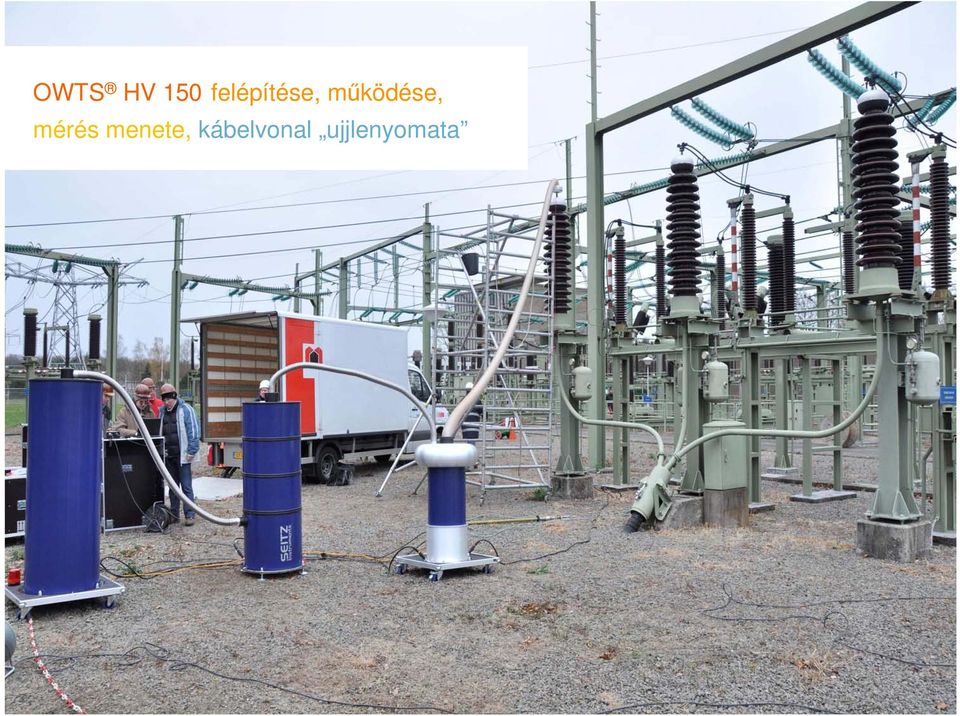

8 OWTS HV 150 felépítése, mőködése, mérés menete, kábelvonal ujjlenyomata GA Magyarország Kft., NAF kábeldiagnosztika,

9 OWTS HV 150 berendezés s felépítése NAF osztó, PD csatoló, PD detektor tekercs modul IGBT kapcsoló, NAF forrás Vezérlő egység (vezérlés, adatfeldolgozás) GA Magyarország Kft., NAF kábeldiagnosztika,

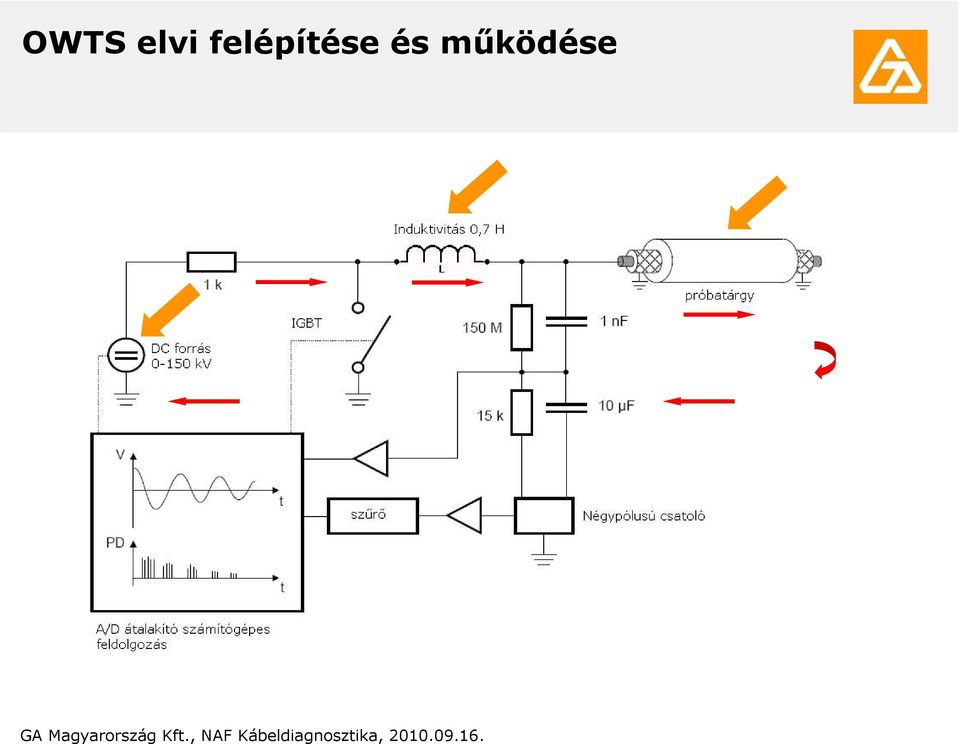

10 OWTS elvi felépítése és mőködése GA Magyarország Kft., NAF Kábeldiagnosztika,

11 OWTS elvi felépítése és mőködése GA Magyarország Kft., NAF Kábeldiagnosztika,

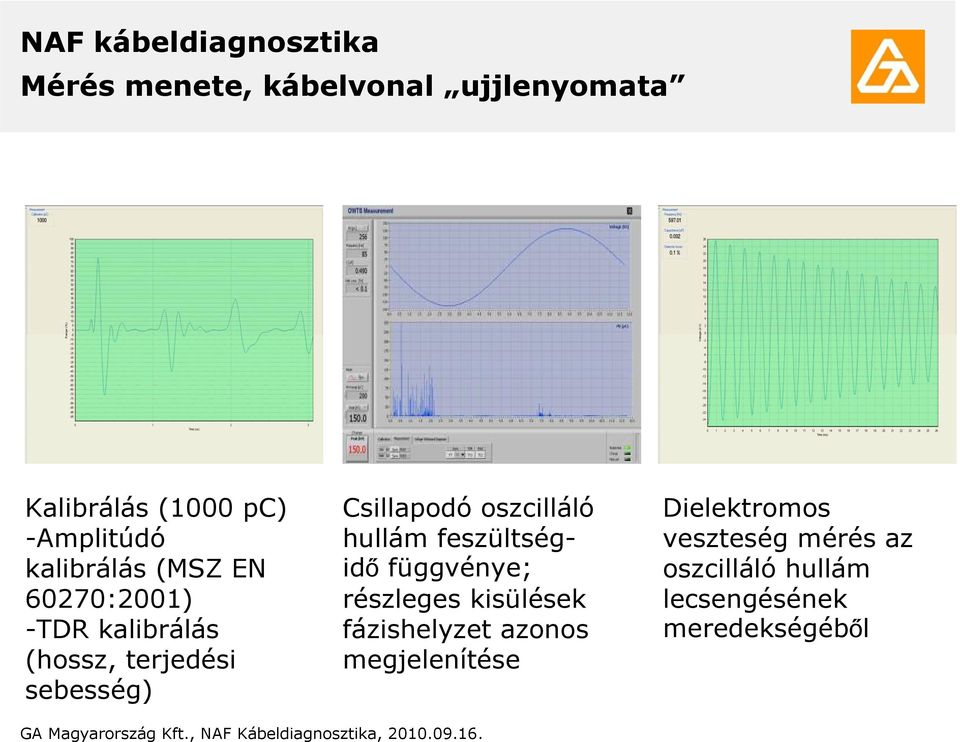

12 NAF kábeldiagnosztika Mérés menete, kábelvonal ujjlenyomata Kalibrálás (1000 pc) -Amplitúdó kalibrálás (MSZ EN 60270:2001) -TDR kalibrálás (hossz, terjedési sebesség) Csillapodó oszcilláló hullám feszültségidő függvénye; részleges kisülések fázishelyzet azonos megjelenítése Dielektromos veszteség mérés az oszcilláló hullám lecsengésének meredekségéből GA Magyarország Kft., NAF Kábeldiagnosztika,

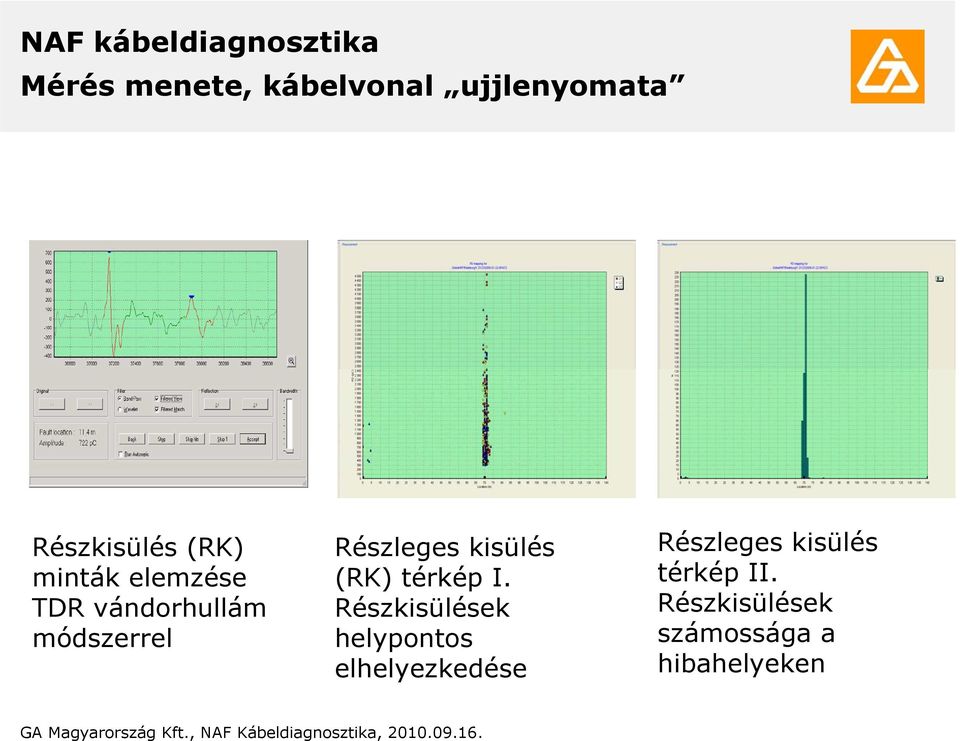

13 NAF kábeldiagnosztika Mérés menete, kábelvonal ujjlenyomata Részkisülés (RK) minták elemzése TDR vándorhullám módszerrel Részleges kisülés (RK) térkép I. Részkisülések helypontos elhelyezkedése Részleges kisülés térkép II. Részkisülések számossága a hibahelyeken GA Magyarország Kft., NAF Kábeldiagnosztika,

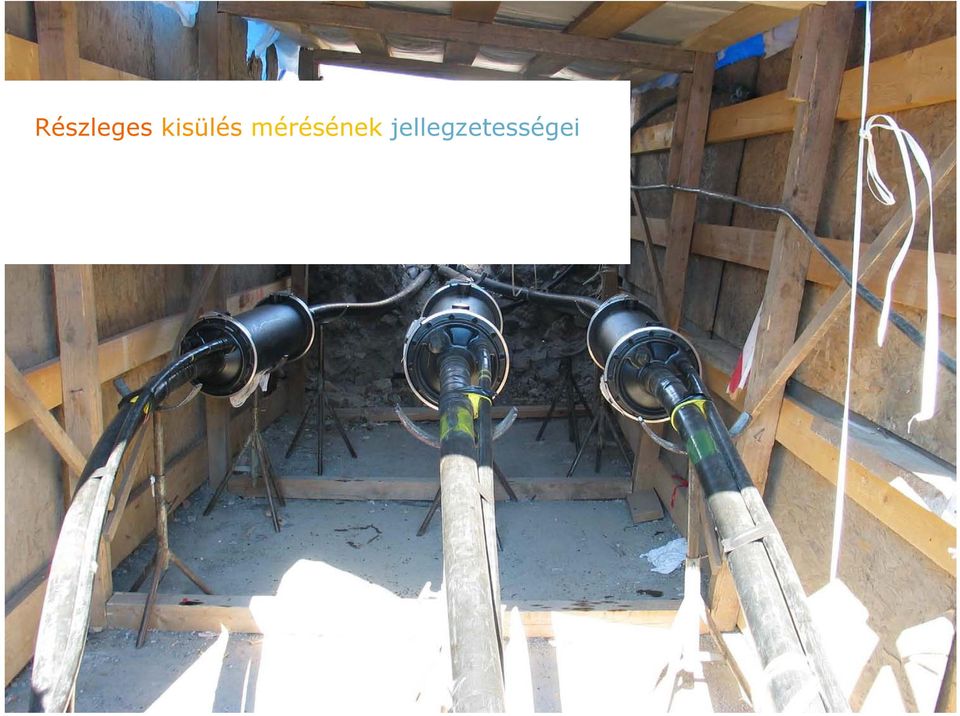

14 Részleges kisülés mérésének jellegzetességei GA Magyarország Kft., NAF Kábeldiagnosztika,

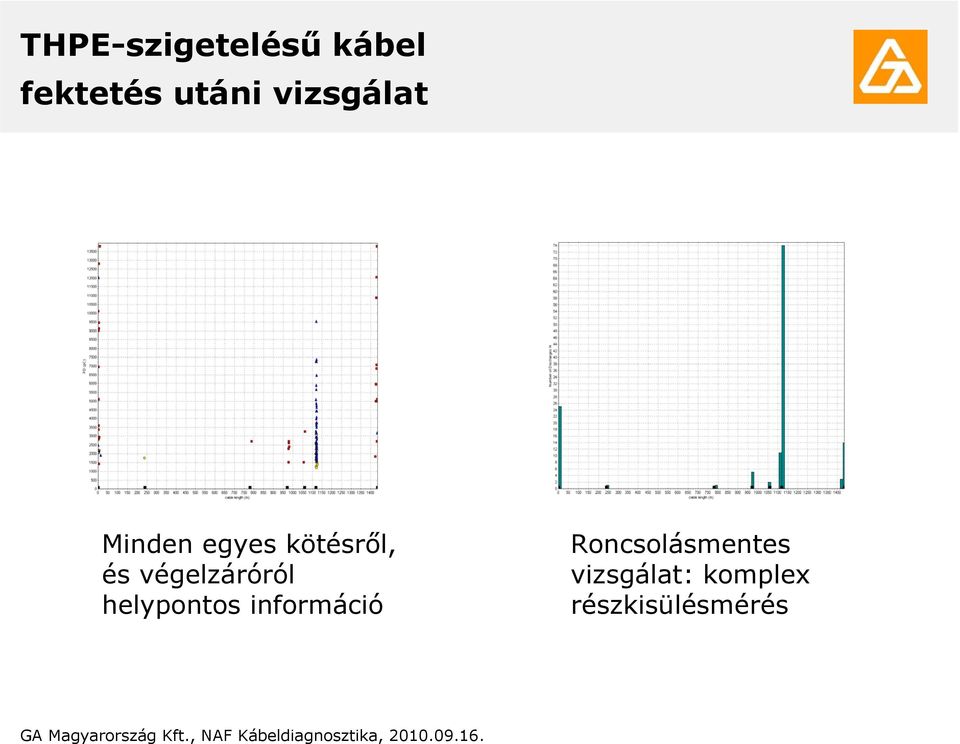

15 THPE-szigeteléső kábel fektetés utáni vizsgálat Minden egyes kötésrıl, és végelzáróról helypontos információ Roncsolásmentes vizsgálat: komplex részkisülésmérés GA Magyarország Kft., NAF Kábeldiagnosztika,

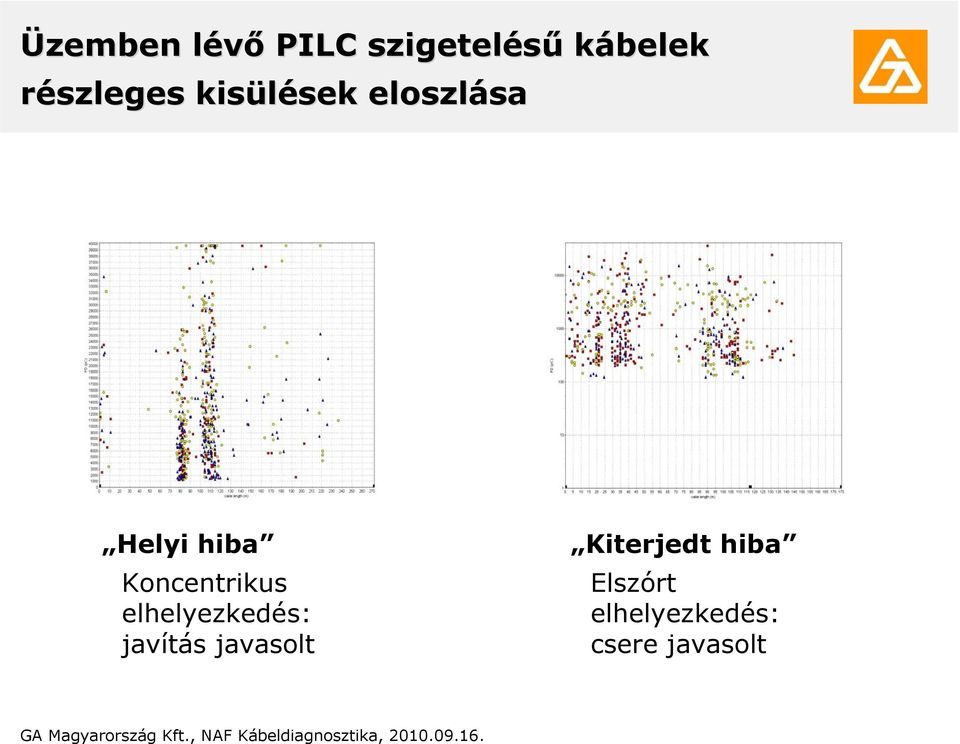

16 Üzemben lévıl PILC szigeteléső kábelek részleges kisülések sek eloszlása sa Helyi hiba Koncentrikus elhelyezkedés: javítás javasolt Kiterjedt hiba Elszórt elhelyezkedés: csere javasolt GA Magyarország Kft., NAF Kábeldiagnosztika,

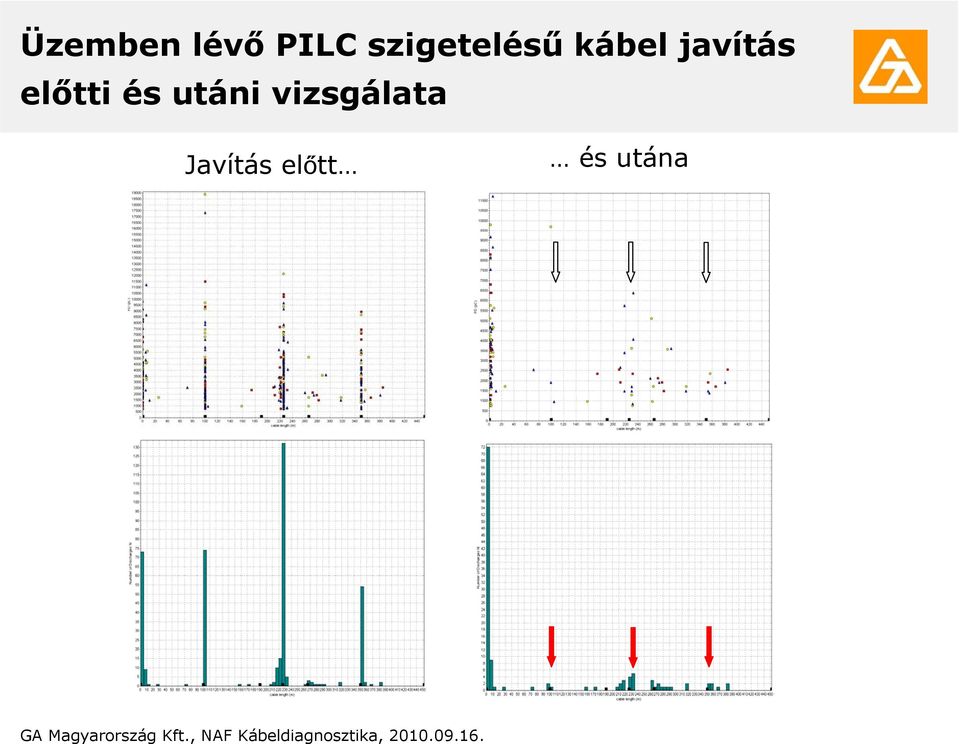

17 Üzemben lévı PILC szigeteléső kábel javítás elıtti és utáni vizsgálata Javítás előtt és utána GA Magyarország Kft., NAF Kábeldiagnosztika,

18 OWTS HV 150 mőszaki adatok GA Magyarország Kft., NAF kábeldiagnosztika,

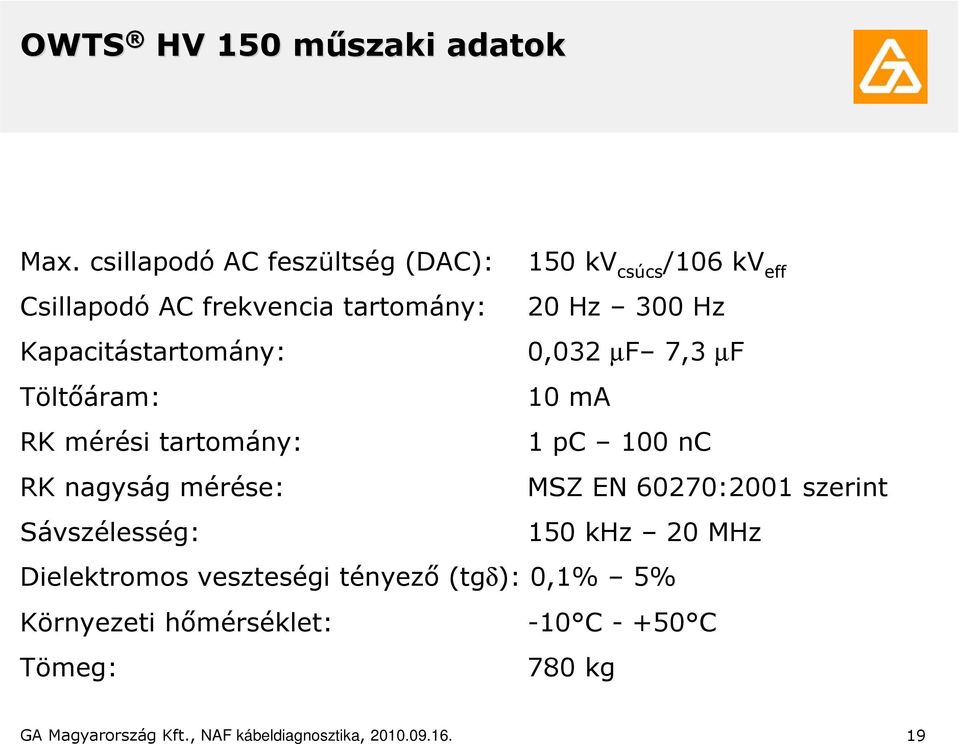

19 OWTS HV 150 mőszaki m adatok Max. csillapodó AC feszültség (DAC): 150 kv csúcs /106 kv eff Csillapodó AC frekvencia tartomány: 20 Hz 300 Hz Kapacitástartomány: 0,032 µf 7,3 µf Töltıáram: 10 ma RK mérési tartomány: 1 pc 100 nc RK nagyság mérése: MSZ EN 60270:2001 szerint Sávszélesség: 150 khz 20 MHz Dielektromos veszteségi tényezı (tgδ): 0,1% 5% Környezeti hımérséklet: -10 C C Tömeg: 780 kg GA Magyarország Kft., NAF kábeldiagnosztika,

20 Szabványok, ajánlások GA Magyarország Kft., NAF kábeldiagnosztika,

21 Szabványok, ajánlások MSZ EN 60270:2001 Nagyfeszültségő vizsgálati módszerek. A részleges kisülések mérése (IEC 60270:2000) MSZ EN :2003 Erısáramú kábelek villamos vizsgálati módszerei. 3. rész: Extrudált erısáramú kábelhosszakon végzett részleges kisülési mérések vizsgálati módszerei (IEC :1988) IEEE Útmutató az árnyékolt erısáramú kábelrendszerek alállomási környezetben történı részleges kisülés méréséhez IEC 60840: kv (U m = 36 kv)-nál nagyobb és legfeljebb 150 kv (U m = 170 kv) névleges feszültségő, extrudált szigeteléső erısáramú kábelek és szerelvényeik Vizsgálati módszerek és követelmények MSZ EN :2006 Nagyfeszültségő vizsgálati módszerek. 3. rész: Fogalommeghatározások és követelmények helyszíni vizsgálatokhoz (IEC :2006) GA Magyarország Kft., NAF kábeldiagnosztika,

22 Összefoglalás GA Magyarország Kft., NAF kábeldiagnosztika,

23 Összefoglalás Teljes rekonstrukciós ciklus kiterjesztése beruházási költség csökkenése Megbízható információk a hálózat állapotáról célirányosabb beavatkozás lehetısége Fektetés utáni - üzembe helyezés elıtti szerelés minıségellenırzési lehetısége Megbízhatóság vezérelt karbantartás maradék élettartam növelés Minden egyes hálózati elem minısítésének lehetısége GA Magyarország Kft., NAF kábeldiagnosztika,

24 Összefoglalás Kompakt méret, kis helyigény a mérés helyszínén Gyors, pontos, megbízható, roncsolásmentes vizsgálat Kábelvonal helyi és általános szigetelési állapotának együttes vizsgálata (RK; tgδ) Mérési eredmények széleskörő elemzésének lehetısége Romlási trendek megfigyelése a mérések ciklikus ismétlésével GA Magyarország Kft., NAF kábeldiagnosztika,
