1 LAS szakaszoló kapcsolók 84 LA szakaszoló kapcsolók LAF késes biztosítós szakaszoló kapcsolók LAS háromállású kézi szakaszoló kapcsolók LA háromállású kézi szakaszoló kapcsolók Műszaki adatok Szakaszoló kapcsolók Az erő felügyeletet igényel

2 LAS szakaszoló kapcsolók LAS szakaszoló kapcsolók Általános jellemzők: A LAS moduláris szakaszoló kapcsolók alkalmasak kisfeszültségű, A névleges áramú terhelések beés kikapcsolására valamint leválasztására (szakaszolására). Kiegészítő pólusok : Negyedik kapcsolt főérintkező, mereven bekötött (nem kapcsolható) nulla és PE pólus. Felhasználás: A LAS szakaszoló kapcsolókat leggyakrabban a következő célokra használják: főkapcsoló ; motorkapcsoló ; biztonsági kapcsoló ; szakaszoló. Működtetőmechanizmus: - A készülék fekete illetve piros (vész-) működtető karja kikapcsolt ( 0 ) helyzetben lakatolható. - A kapcsolókar (közvetlen és ajtóra szerelhető, fekete és piros-sárga) minden típusnál három lakattal zárható. - Az ajtóra szerelt működtető karok IP65 védettségűek. Általános jellemzők: nagy megszakítóképesség (AC22A AC23A) ; kettős megszakítási hely ; magas mechanikai és villamos élettartam ; hőálló; IP20-as védettségi fokozat ; moduláris kivitel, 35mm-es DIN sínre és szerelőlapra is rögzíthető. LAS szakaszoló kapcsolók Névleges áram A LAS szakaszoló kapcsolók (fekete karral) [A] pólusok tömeg csomagolás LAS LAS LAS LAS LAS LAS LAS LAS LAS szakaszoló kapcsolók (piros-sárga karral) [A] pólusok tömeg csomagolás LAS16 Y_R LAS25 Y_R LAS32 Y_R LAS40 Y_R LAS63 Y_R LAS80 Y_R LAS100 Y_R LAS125 Y_R a műszaki adatok a 311. oldalon találhatók

3 LAS szakaszoló kapcsolók Ajtóra szerelhető LAS szakaszoló kapcsolók Névleges áram A Ajtóra szerelhető LAS szakaszoló kapcsolók (fekete karral) [A] pólusok tömeg csomagolás LAS16 D LAS25 D LAS32 D LAS40 D LAS63 D Ajtóra szerelhető LAS szakaszoló kapcsolók (piros-sárga karral) [A] pólusok tömeg csomagolás LAS16 D Y_R LAS25 D Y_R LAS32 D Y_R LAS40 D Y_R LAS63 D Y_R Tartozékok LAS szakaszoló kapcsolókhoz Ajtóra szerelhető működtető karok leírás cikkszám mely típushoz? tömeg [g] csomagolás ROD LAS Y-R, vészkapcsoló, piros-sárga LAS 16-LAS ROD LAS, fekete LAS 16-LAS Működtető tengelyek leírás cikkszám mely típushoz? tömeg [g] csomagolás SH LAS 100, 100mm LAS 16-LAS SH LAS 200, 200mm LAS 16-LAS SH LAS 300, 300mm LAS 16-LAS Negyedik pólusok leírás cikkszám mely típushoz? tömeg [g] csomagolás P4 LAS LAS 16-LAS P4 LAS LAS 80- AS P4 LAS D LAS 16 D-LAS 63 D 38 1 Segédérintkezők leírás cikkszám mely típushoz? tömeg [g] csomagolás PS LAS 16, 1NO+1NC, csavaros kapcsok LAS 16-LAS PS LAS 80, 1NO+1NC, csavaros kapcsok LAS 80-LAS PS LAS D, 1NO+1NC, gyorskapcsok LAS 16 D - LAS 63 D 38 1 Földelő pólusok leírás cikkszám mely típushoz? tömeg [g] csomagolás PE LAS LAS 16-LAS PE LAS LAS 80-LAS PE LAS D LAS 16 D - LAS 63 D 56 1 Nem kapcsolható nulla pólus leírás cikkszám mely típushoz? tömeg [g] csomagolás N LAS LAS 16-LAS N LAS LAS 80-LAS N LAS D LAS 16 D - LAS 63 D 56 1 ROD LAS Y_R ROD LAS SH LAS P4 LAS 16 / P4 LAS 80 PS LAS16 / PS LAS 80 PE LAS16 / PE LAS 80 N LAS16 / N LAS 80 Pólustakarók leírás cikkszám mely típushoz? tömeg [g] csomagolás PR LAS 80 3p LAS 80-LAS PR LAS 80 4p LAS 80-LAS a műszaki adatok a 311. oldalon találhatók PR LAS 80 4p PR LAS 80 3p 85

4 LAS szakaszoló kapcsolók Tartozékok LAS 1. kapcsoló közvetlen kapcsolókarral (fekete) 2. kapcsoló közvetlen kapcsolókarral (fekete) 3. működtető tengely 4. ajtóra szerelhető vészkapcsoló kar (piros-sárga) 5. ajtóra szerelhető kapcsolókar (fekete) 6. nem kapcsolahtó nulla pólus 7. földelő (PE) pólus főérintkező pólus 9. segédérintkező 10. pólustakaró 11. kiegészítő pólus takarója LAS_D Ajtóra szerelhető LAS szakaszoló kapcsoló rögzítése. 86

5 LA szakaszoló kapcsolók LA szakaszoló kapcsolók Általános leírás: Az LA szakaszoló kapcsolók alkalmasak kisfeszültségű terhelések be- és kikapcsolására, valamint leválasztására (szakaszolására). Felhasználás: főkapcsoló ; motorkapcsoló ; szakaszoló ; biztonsági kapcsoló. Általános jellemzők: névleges szigetelési feszültség: 1000V AC,1500V DC; 3 és 4 pólusú kivitel ; nagy megszakító képesség (AC22A AC23A) ; nagy mechanikai és villamos élettartam ; kettős megszakítási hely ; öntisztító érintkezők ; a kapcsoló kar jól láthatóan mutatja az érintkezők helyzetét ; az érintkezők ablakon át közvetlenül is láthatók ; független kézi működtetés ; a nulla vezetőt kapcsoló érintkező később nyit és előbb zár, mint a főérintkezők ; a burkolat megakadályozza a feszültség alatt álló részek véletlen megérintését ; a ház önoltó (VO-UL94), higroszkópikus és nagy mechanikai szilárdságú anyagból készül ; hőálló (IEC ); tartozékok széles választéka ; ajtóra szerelhető rotációs hajtás esetén kettős szigetelésű kapcsoló kart alkalmaznak, amely IP65-ös védettséget biztosít és bekapcsolt (ON) helyzetben lakatolható. Kikapcsolt (OFF) helyzetben három lakattal is lakatolható! Közvetlen működtető kar. (Kívánságra OFF helyzetben lakatolható kivitelben.) LA szakaszoló kapcsoló ajtóra szerelhető működtető karral pólusok tömeg csomagolás [A] [kg] LA1 /D 160A 3P ,00 1 LA2 /D 250A 3P ,60 1 LA3 /D 400A 3P ,70 1 LA4 /D 630A 3P ,70 1 LA5 /D 1250A 3P ,20 1 LA1 /D 160A 4P ,10 1 LA2 /D 250A 4P ,60 1 LA3 /D 400A 4P ,00 1 LA4 /D 630A 4P ,20 1 LA5 /D 1250A 4P ,20 1 Megjegyzés: a csatlakozó csavarokat mellékeljük. a műszaki adatok a 312. oldalon találhatók 87

6 LA szakaszoló kapcsolók LA szakaszoló kapcsolók közvetlen működtető karral pólusok tömeg csomagolás [A] [kg] LA1 /R 160A 3P ,00 1 LA2 /R 250A 3P ,60 1 LA3 /R 400A 3P ,70 1 LA4 /R 630A 3P ,70 1 LA5 /R 1250A 3P ,20 1 A felhasználó az LA/R és LA/D kapcsolókat részeiből is összeállíthatja! Például: LA1/R 160A 3p ( ) = LA1 160A 3p ( ) + Közvetlen kapcsoló kar LA1 ( ) LA1 /R 160A 4P ,10 1 LA2 /R 250A 4P ,60 1 LA3 /R 400A 4P ,00 1 LA4 /R 630A 4P ,20 1 LA5 /R 1250A 4P ,20 1 Megjegyzés: a csatlakozó csavarokat mellékeljük. LA szakaszoló kapcsolók működtető kar nélkül [A] pólusok tömeg csomagolás [kg] LA1 160A 3P ,90 1 LA2 250A 3P ,50 1 LA3 400A 3P ,50 1 LA4 630A 3P ,50 1 LA5 1250A 3P ,0 1 LA1 160A 4P ,00 1 LA2 250A 4P ,60 1 LA3 400A 4P ,80 1 LA4 630A 4P ,00 1 LA5 1250A 4P ,0 1 Megjegyzés: egy 200 mm-es működtető tengelyt és a csatlakozó csavarokat mellékelünk. Megjegyzés: tartozékok a 90. oldalon! 88 a műszaki adatok a 312. oldalon találhatók

7 LAF késes biztosítós szakaszoló kapcsolók LAF késes biztosítós szakaszoló kapcsolók Általános leírás: Az LA szakaszoló kapcsolók alkalmasak kisfeszültségű terhelések be- és kikapcsolására, valamint leválasztására (szakaszolására). Felhasználás: főkapcsoló ; motorkapcsoló ; szakaszoló ; biztonsági kapcsoló. Általános jellemzők: névleges szigetelési feszültség: 1000V AC,1500V DC; 3 és 4 pólusú kivitel ; nagy megszakító képesség (AC22A AC23A) ; nagy mechanikai és villamos élettartam ; kettős megszakítási hely ; öntisztító érintkezők ; a kapcsoló kar jól láthatóan mutatja az érintkezők helyzetét ; az érintkezők ablakon át közvetlenül is láthatók ; független kézi működtetés ; a nulla vezetőt kapcsoló érintkező később nyit és előbb zár, mint a főérintkezők ; a burkolat megakadályozza a feszültség alatt álló részek véletlen megérintését ; a ház önoltó (VO-UL94), higroszkópikus és nagy mechanikai szilárdságú anyagból készül ; hőálló (IEC ); tartozékok széles választéka ; ajtóra szerelhető rotációs hajtás esetén kettős szigetelésű kapcsoló kart alkalmaznak, amely IP65-ös védettséget biztosít és bekapcsolt (ON) helyzetben lakatolható. Kikapcsolt (OFF) helyzetben három lakattal is lakatolható! Közvetlen működtető kar. (Kívánságra OFF helyzetben lakatolható kivitelben.) LAF késes biztosítós szakaszoló kapcsolók működtető kar nélkül pólusok tömeg csomagolás [A] [kg] LAF1 100A 3p, NH 00C ,787 1 LAF2 125A 3p, NH ,687 1 LAF2 160A 3p, NH ,687 1 LAF3 250A 3p, NH ,592 1 LAF4 400A 3p, NH ,592 1 LAF5 630A 3p, NH ,580 LAF1 100A 4p, NH 00C ,887 1 LAF2 125A 4p, NH ,787 1 LAF2 160A 4p, NH ,787 1 LAF3 250A 4p, NH ,892 1 LAF4 400A 4p, NH ,992 1 LAF5 630A 4p, NH ,080 1 Megjegyzés: egy 200 mm-es működtető tengelyt és a csatlakozó csavarokat mellékelünk. LAF késes biztosítós szakaszoló kapcsolók ajtóra szerelhető kézi hajtással pólusok tömeg csomagolás [A] [kg] LAF1/D 100A 3p, NH 00C LAF2/D 125A 3p, NH ,9 1 LAF2/D 160A 3p, NH ,9 1 LAF3/D 250A 3p, NH LAF4/D 400A 3p, NH LAF5/D 630A 3p, NH LAF1/D 100A 4p, NH 00C ,1 1 LAF2/D 125A 4p, NH LAF2/D 160A 4p, NH LAF3/D 250A 4p, NH ,3 1 LAF4/D 400A 4p, NH ,4 1 LAF5/D 630A 4p, NH ,5 1 Megjegyzés: egy 200 mm-es működtető tengelyt és a csatlakozó csavarokat mellékelünk. a műszaki adatok a 315. oldalon találhatók 89

8 LAF késes biztosítós szakaszoló kapcsolók LAF késes biztosítós szakaszoló kapcsolók közvetlen működtetőkarral pólusok tömeg csomagolás [A] [kg] LAF1/R 100A 3p, NH 00C ,992 1 LAF2/R 125A 3p, NH ,935 1 LAF2/R 160A 3p, NH ,935 1 LAF3/R 250A 3p, NH ,982 1 LAF4/R 400A 3p, NH ,072 1 LAF5/R 630A 3p, NH LAF1/R 100A 4p, NH 00C ,092 1 LAF2/R 125A 4p, NH ,035 1 LAF2/R 160A 4p, NH ,035 1 LAF3/R 250A 4p, NH ,282 1 LAF4/R 400A 4p, NH ,427 1 LAF5/R 630A 4p, NH ,5 1 Megjegyzés: egy 200 mm-es működtető tengelyt és a csatlakozó csavarokat mellékelünk. LA és LAF kapcsolók tartozékai RO LA1/LA2 RO LA3/LA4 RO LA5 Közvetlen működtető kar LA kapcsolókhoz leírás cikkszám mely tömeg csomagolás típushoz? RO LA1, fekete LA RO LA2, fekete LA RO LA3, fekete LA RO LA4, fekete LA RO LA5, fekete LA RO LAF1/LAF2 RO LAF3 RO LAF4 RO LAF5 Közvetlen működtető kar LAF kapcsolókhoz leírás cikkszám mely tömeg csomagolás típushoz? [g] RO LAF1, fekete LAF RO LAF2, fekete LAF RO LAF3, fekete LAF RO LAF4, fekete LAF RO LAF5, fekete LAF ROD LA1/LA2 ROD LA3/LA4 Ajtóra szerelhető kézi működtető kar ROD LA12, fekete LA1,2 és LAF1, ROD LA34, fekete LA3,4 és LAF3, ROD LA5, fekete LA5 és LAF ROD LA5 ROD2 LA1/LA2/ LA3 Ajtóra szerelhető kézi működtető kar kettős szigeteléssel ROD2 LA123, fekete LA1,2,3 és LAF1,2, ROD2 LA45, fekete LA4,5 és LAF4, ROD2 LA4/LA5 90 a műszaki adatok a 315. oldalon találhatók

9 LAF késes biztosítós szakaszoló kapcsolók Ajtóra szerelhető kézi vészműködtető kar leírás cikkszám mely típushoz? tömeg csomagolás ROD LA1/LA2 Y_R ROD LA3/LA4 Y_R [g] ROD LA12 Y_R,piros-sárga LA1,2 és LAF1, ROD LA34, Y_R,piros-sárga LA3,4 és LAF3, ROD LA5 Y_R,piros-sárga LA5 és LAF ROD LA5 Y_R Ajtóra szerelhető kézi működtető kar kettős biztonsági funkcióval ROD2 LA123 Y_R,piros-sárga LA1,2,3 és LAF1,2, ROD2 LA45 Y_R,piros-sárga LA4,5 és LAF4, ROD2 LA1/LA2/ LA3 Y_R ROD2 LA4/LA5 Y_R Segédérintkezők leírás cikkszám mely típushoz? tömeg csomagolás LA1 LA2 PS LA12, 1NO+1NC LA1,2 és LAF1, PS LA4, 1NO+1NC LA4 és LAF PS LA35, 1NO+1NC LA3,5 és LAF3, PS LA1/LA2 PS LA3/LA4 PS LA5 Felső pólustakarók típus cikkszám mely tömeg csomagolás típushoz? PR UP LA LA1 és LAF PR UP LA LA2 és LAF PR UP LA LA3 és LAF PR UP LA LA 4 és LAF PR UP LA LA5 és LAF PR UP LA1/ LA2/ LA3/ LA4/ LA5 Alsó pólustakarók típus cikkszám mely tömeg csomagolás típushoz? PR LO LA LA1 és LAF PR LO LA LA2 és LAF PR LO LA LA3 és LAF PR LO LA LA 4 és LAF PR LO LA LA5 és LAF PR LO LA1/ LA2/ LA3/ LA4/ LA5 a műszaki adatok a 315. oldalon találhatók 91

10 LAF késes biztosítós szakaszoló kapcsolók SH LA12, SH LA345 Működtető tengelyek LA1 LA2 SH LA12, 200 mm LA1,2 és LAF1, SH LA345, 200 mm LA3,4,5 és LAF3,4, SHE LA12, SH LA345 Hosszabbító tengelyek LA1 LA2 SHE LA12, 200 mm LA1,2 és LAF1, SHE LA345, 200 mm LA3,4,5 és LAF3,4, Takarólemez LA kapcsolókhoz típus cikkszám mely típushoz? tömeg csomagolás PR LA PR LA PR LA PR LA PR LA PR 1/2/3/4/5 Biztosító takaró lemez LAF kapcsolókhoz típus cikkszám mely tömeg csomagolás típushoz? PRF LAF PRF LAF PRF LAF PRF LAF PRF LAF PRF 1/2/3/4/5 92 a műszaki adatok a 315. oldalon találhatók

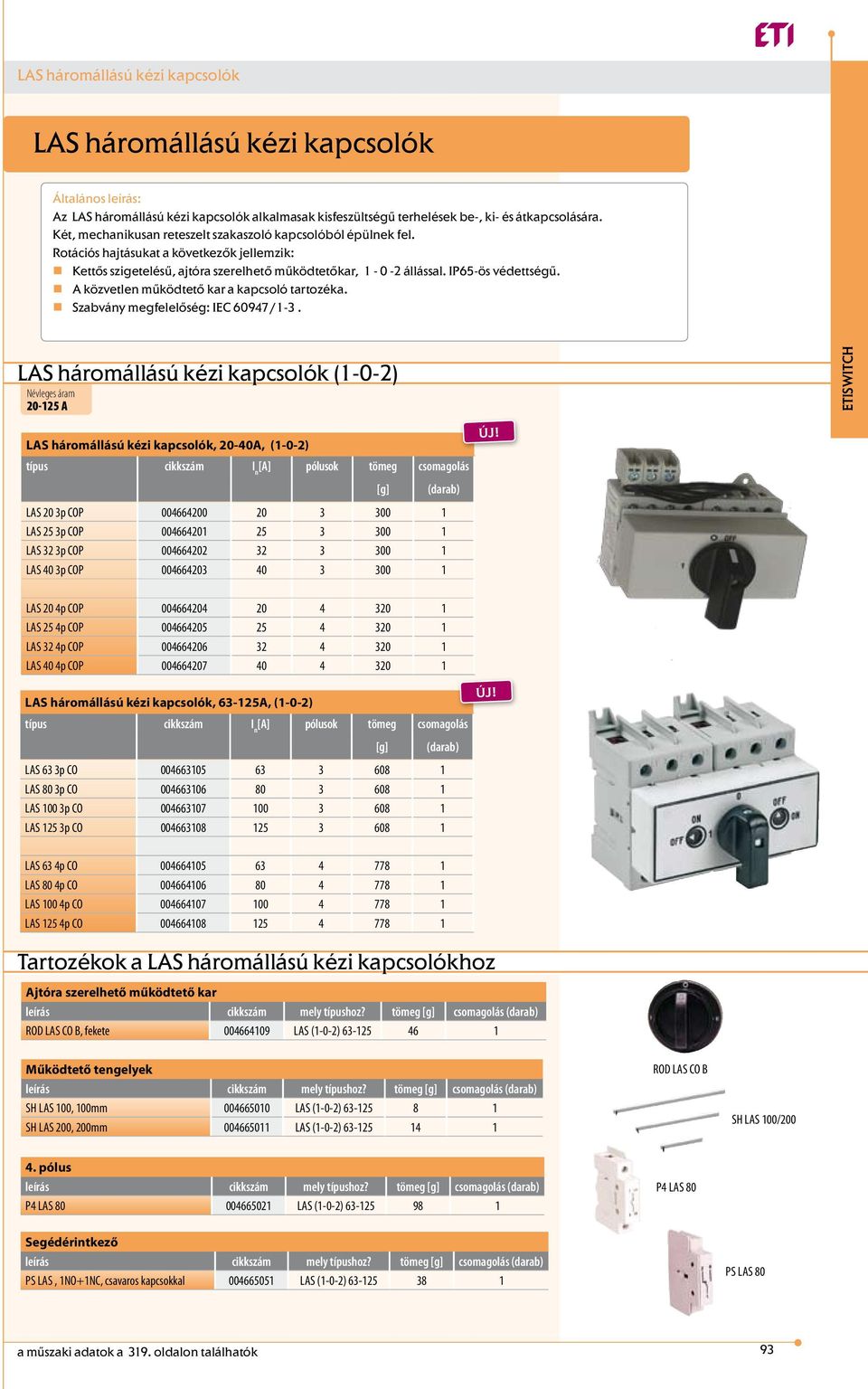

11 LAS háromállású kézi kapcsolók LAS háromállású kézi kapcsolók Általános leírás: Az LAS háromállású kézi kapcsolók alkalmasak kisfeszültségű terhelések be-, ki- és átkapcsolására. Két, mechanikusan reteszelt szakaszoló kapcsolóból épülnek fel. Rotációs hajtásukat a következők jellemzik: Kettős szigetelésű, ajtóra szerelhető működtetőkar, állással. IP65-ös védettségű. A közvetlen működtető kar a kapcsoló tartozéka. Szabvány megfelelőség: IEC 60947/1-3. LAS háromállású kézi kapcsolók (1-0-2) Névleges áram A LAS háromállású kézi kapcsolók, 20-40A, (1-0-2) [A] pólusok tömeg csomagolás LAS 20 3p COP LAS 25 3p COP LAS 32 3p COP LAS 40 3p COP LAS 20 4p COP LAS 25 4p COP LAS 32 4p COP LAS 40 4p COP LAS háromállású kézi kapcsolók, A, (1-0-2) [A] pólusok tömeg csomagolás LAS 63 3p CO LAS 80 3p CO LAS 100 3p CO LAS 125 3p CO LAS 63 4p CO LAS 80 4p CO LAS 100 4p CO LAS 125 4p CO Tartozékok a LAS háromállású kézi kapcsolókhoz Ajtóra szerelhető működtető kar leírás cikkszám mely típushoz? tömeg [g] csomagolás ROD LAS CO B, fekete LAS (1-0-2) Működtető tengelyek leírás cikkszám mely típushoz? tömeg [g] csomagolás SH LAS 100, 100mm LAS (1-0-2) SH LAS 200, 200mm LAS (1-0-2) ROD LAS CO B SH LAS 100/ pólus leírás cikkszám mely típushoz? tömeg [g] csomagolás P4 LAS LAS (1-0-2) P4 LAS 80 Segédérintkező leírás cikkszám mely típushoz? tömeg [g] csomagolás PS LAS, 1NO+1NC, csavaros kapcsokkal LAS (1-0-2) PS LAS 80 a műszaki adatok a 319. oldalon találhatók 93

12 LA háromállású kézi kapcsolók LA háromállású kézi kapcsolók Generalities Az LA háromállású kézi kapcsolók alkalmasak kisfeszültségű áramkörök be-, ki- és átkapcsolására. Két, mechanikusan reteszelt szakaszoló kapcsolóból épülnek fel. A két kapcsoló egymás felett helyezkedik el, így a készülék igen kompakt és lehetővé teszi a kábelek illetve sínek könnyű bekötését. Általános jellemzők: három állás: "1","0" és "2"; az érintkezők ablakon át közvetlenül is láthatók ; független és gyorsműködés ; kettős megszakítási hely ; nagy megszakító képesség (AC22A-23A IEC ) ; hosszú mechanikai és villamos élettartam ; hőállóság (IEC 68-2) ; tartozékok széles választéka ; ajtóra szerelhető kézi hajtás ; ajtóra szerelhető kézi működtető kar kettős szigeteléssel, "1-0-2" állással ; a működtető kar IP65-ös védettséget biztosít és kikapcsolt (OFF) helyzetben három lakattal is lakatolható! LA háromállású kompakt kézi kapcsolók (1-0-2) Névleges áram A LA háromállású kompakt kézi kapcsolók (1-0-2) ajtóra szerelhető kézi hajtással pólusok csomagolás [A] LA1/D 160A 3p CO LA2/D 250A 3p CO LA3/D 400A 3p CO LA4/D 630A 3p CO LA4/D 800A 3p CO LA5/D 1250A 3p CO LA5/D p CO LA5/D 2500A 3p CO LA1/D 160A 4p CO LA2/D 250A 4p CO LA3/D 400A 4p CO LA4/D 630A 4p CO LA4/D 800A 4p CO LA5/D 1250A 4p CO LA5/D p CO LA5/D 2500A 4p CO Megjegyzés: a csatlakozó csavarokat mellékeljük. LA háromállású kompakt kézi kapcsolók (1-0-2) működtető kar nélkül pólusok csomagolás [A] LA1 160A 3p CO LA2 250A 3p CO LA3 400A 3p CO LA4 630A 3p CO LA4 800A 3p CO LA5 1250A 3p CO LA p CO LA5 2500A 3p CO LA1 160A 4p CO LA2 250A 4p CO LA3 400A 4p CO LA4 630A 4p CO LA4 800A 4p CO LA5 1250A 4p CO LA p CO LA5 2500A 4p CO Megjegyzés: a csatlakozó csavarokat mellékeljük. a műszaki adatok a 321. oldalon találhatók

13 LA háromállású kézi kapcsolók LA háromállású, vízszintes elrendezésű kézi kapcsolók (1-0-2) ajtóra szerelhető kézi hajtással pólusok csomagolás [A] LA1/D 160A 3p COH LA2/D 250A 3p COH LA3/D 400A 3p COH LA4/D 630A 3p COH LA4/D 800A 3p COH LA5/D 1250A 3p COH LA5/D p COH LA5/D 2500A 3p COH LA1/D 160A 4p COH LA2/D 250A 4p COH LA3/D 400A 4p COH LA4/D 630A 4p COH LA4/D 800A 4p COH LA5/D 1250A 4p COH LA5/D p COH LA5/D 2500A 4p COH Megjegyzés: a csatlakozó csavarokat mellékeljük. LA háromállású, vízszintes elrendezésű kézi kapcsolók (1-0-2) működtető kar nélkül pólusok csomagolás [A] LA1 160A 3p COH LA2 250A 3p COH LA3 400A 3p COH LA4 630A 3p COH LA4 800A 3p COH LA5 1250A 3p COH LA p COH LA5 2500A 3p COH LA1 160A 4p COH LA2 250A 4p COH LA3 400A 4p COH LA4 630A 4p COH LA4 800A 4p COH LA5 1250A 4p COH LA p COH LA5 2500A 4p COH Megjegyzés: a csatlakozó csavarokat mellékeljük. a műszaki adatok a 321. oldalon találhatók 95

14 LA háromállású kézi kapcsolók Tartozékok ROD LA CO123/COH1 ROD LA CO4 ROD LA CO5 Ajtóra szerelhető működtető karok ROD LA COH LA1 COH ROD LA CO LA2,3 COH és LA1,2,3 CO ROD LA CO LA4 COH és LA4 CO ROD LA CO LA5 COH és LA5 CO RODK LA CO 23 RO LA CO12345(35)/ COH15 Közvetlen működtető karok RO LA COH LA1 COH RO LA CO LA1,2 COH és LA1,2 CO RO LA CO LA3 COH és LA3 CO RO LA CO LA4 COH és LA4 CO RO LA CO5 (35) LA5 CO 1250A RO LA COH LA5 COH és LA5 CO 1600A, 2500A Megjegyzés: takarólemezt mellékelünk. RODK LA CO4 RODK LA CO5(35) RODK LA CO5H Ajtóra szerelhető működtető karok, zárszerkezettel RODK LA CO LA1,2,3 COH és LA1,2,3 CO RODK LA CO LA4 COH és LA4 CO RODK LA CO5 (35) LA5 CO 1250A RODK LA CO5H LA5 COH és LA5 CO 1600A, 2500A SHE LA CO12/CO345 SHE LA COH5 Hosszabbító tengelyek LA1 LA2 SHE LA CO12, 200mm LA1,2 COH és LA1,2 CO SHE LA CO345, 200mm LA3,4 COH és LA3,4,5 CO SHE LA COH5, 200mm LA5 COH PS LA CO12/CO345 Segédérintkezők PS LA CO, 1NO+1NC LA1,2,3,4,5 COH és LA1,2,3,4,5 CO 30 1 PS2 LA CO12, 2NO+2NC LA1,2 COH és LA1,2 CO 60 1 PS2 LA CO345, 2NO+2NC LA3,4,5 COH és LA3,4,5 CO 60 1 PS LA CO PO LA CO 1/2/3/4/5 4.pólus (nem kapcsolható) PO LA CO LA 1 CO 80 1 PO LA CO LA 2 CO 90 1 PO LA CO LA3 CO PO LA CO LA4 CO PO LA CO5(1250) LA5 CO 1250A PO LA CO5(1600) LA5 CO 1600A PO LA CO5(2500) LA5 CO 2500A a műszaki adatok a 321. oldalon találhatók

15 LA MO háromállású motoros hajtású kapcsolók LA MO háromállású motoros hajtású kapcsolók (1-0-2) Általános leírás: A háromállású motoros hajtású kapcsolók lehetővé teszik terhelés alatti kisfeszültségű áramkörök távvezérelt be-, ki- és átkapcsolását. A háromállású motoros hajtású kapcsolók két reteszelt szakaszoló kapcsolóból épülnek fel. Általános jellemzők> terhelés alatti automatikus átkapcsolás (AC22- AC23 üzemmódban) az "1,0,2" állások bármelyikébe; villamos és kézi (vész-) átkapcsolhatóság; közvetlenül is kapcsolható az "1" állásbóla '2" állásba és vissza; az "1","0","2" állások homlokoldalról láthatók; lakatolással megelőzhető a véletlen (téves) kézi vagy villamos működtetés; beépített érintkező is jelzi a készülék állását; gyors működés az "1" állásból a "2" állásba és vissza; könnyű és gyors csatlakoztatás, gyorskapcsok alkalmazásával; tápfeszültség: 24V DC és 230V AC; kompakt elrendezés; a működtetés történhet: - impulzussal (legalább 150 msec); - érintkezővel; szabvány megfelelőség: IEC , IEC , IEC 439-1, IEC LA MO háromállású motoros hajtású kapcsolók (1-0-2) Tápfeszültség pólusok tömeg csomagolás [A] [kg] LA2 MO 250A 3p CO 230VAC V AC 3 5,5 1 LA3 MO 400A 3p CO 230VAC V AC LA4 MO 630A 3p CO 230VAC V AC LA4 MO 800A 3p CO 230VAC V AC LA5 MO 1250A 3p CO 230VAC V AC LA2 MO 250A 4p CO 230VAC V AC LA3 MO 400A 4p CO 230VAC V AC LA4 MO 630A 4p CO 230VAC V AC LA4 MO 800A 4p CO 230VAC V AC LA5 MO 1250A 4p CO 230VAC V AC LA2 MO 250A 3p CO 24DC V DC 3 5,5 1 LA3 MO 400A 3p CO 24DC V DC LA4 MO 630A 3p CO 24DC V DC LA4 MO 800A 3p CO 24DC V DC LA5 MO 1250A 3p CO 24DC V DC LA2 MO 250A 4p CO 24DC V DC LA3 MO 400A 4p CO 24DC V DC LA4 MO 630A 4p CO 24DC V DC LA4 MO 800A 4p CO 24DC V DC LA5 MO 1250A 4p CO 24DC V DC LA5 MO 1600A 3P CO DUO DC és 110/220V AC LA5 MO 2500A 3P CO DUO DC és 110/220V AC LA5 MO 1600A 4P CO DUO DC és 110/220V AC LA5 MO 2500A 4P CO DUO DC és 110/220V AC Megjegyzés: kézi vészműködtető kart és csatlakozó csavarokat a készülékhez mellékelünk. a műszaki adatok a 325. oldalon találhatók 97
