1 KÖRNYEZETTUDATOS BERUHÁZÁSOK MEGVALÓSÍTÁSA A MAGYAR ÁTVITELI HÁLÓZATON Szendi Csaba

2 Környezettudatos beruházások megvalósítása a magyar átviteli hálózaton - KEOP-7.9.0/ kódszámú pályázati projekt Távvezetéki oszlopok környezettudatos cseréje, korszerűsítése meglévő oszlopok fejszerkezet átalakításának hatása a biztonsági övezetre és az erdőnyiladékok nagyságára, meglévő oszlopok alsórészének átalakításának hatása az elfoglalt területre, madárvédelmet segítő és kiszolgáló műszaki beavatkozások hatásai, valamint új környezettudatos, korszerű oszlopcsalád kialakítása és ennek hatásai Távvezetéki erdőnyiladékok környezettudatos kezelésének, hasznosításának módszerei, várható hatások a nyiladékméretre és a távvezeték környezetében lévő élettérre Az átviteli hálózati alállomások energetikai korszerűsítése energia hatékonyság javítás és megújuló energiafelhasználási lehetőségek alkalmazása 2

nagyságára, meglévő oszlopok alsórészének átalakításának hatása az elfoglalt területre, madárvédelmet segítő és kiszolgáló műszaki beavatkozások hatásai, valamint új környezettudatos, korszerű

3 Távvezetéki oszlopok környezettudatos cseréje, korszerűsítése - Fejszerkezet Adatbázis készítés oszloptípusok, magasítások szerint (vezetőtípus, tömegadatok, anyagminőség ) Lehetséges megoldások feltárása villamos geometriai elemzéssel az MSZ EN szerint V-lánc felszerelés Szigetelőkar Karhossz csökkentés Nincs változtatási lehetőség Műszaki-gazdasági elemzés az alkalmazható megoldásokra vonatkozóan Várható eredmények Biztonsági övezet csökkenés Szükséges erdőnyiladék méretének csökkenése Oszlopcs Oszloptíp Filenév alád us neve OTBicske Bicske-S OT Magasítá s Fes z. [kv] Védővezet ő Vv. szigm a [N/mm 2] Fázisvezető 5) 5) 5) 5) 5) 5) 5) Fv.szi gma [N/m m2] Oszlo pköz [m] felsőrés z tömege Bontandó acélszerk. [kg] Új acélsze rk [kg] oszlo p anyag a alsóré sz, főszár 6873 s a 8076 s a 9946 s a s a s a s a s a 3

megoldásokra vonatkozóan Várható eredmények Biztonsági övezet csökkenés Szükséges erdőnyiladék méretének csökkenése Oszlopcs Oszloptíp Filenév alád us neve OTBicske Bicske-S OT Magasítá s Fes z.

4 Távvezetéki oszlopok környezettudatos cseréje, korszerűsítése - Oszlopalsórész Adatbázis készítés oszloptípusok, magasítások szerint (vezetőtípus, tömegadatok, anyagminőség, típusalap, elfoglalt terület ) Lehetséges terpeszcsökkenés mértékének és a szükséges alapozási térfogatok változásának (növekedésének) meghatározása oszloptípusonként Költségelemzés Várható eredmények Elfoglalt terület csökkenése a beépítendő alapozási betonmennyiség növekedése mellett Filenév Oszlopcs alád neve OTBicske Bicske-S Oszloptíp us OT OFBicske Bicske-S OF( ) OSF140Bi Bicske-S OSF( ) Magasítá s Fes z. [kv] Védővezet ő Vv. szigma [N/mm 2] Fázisvezető ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) Fv.szi gma [N/m m2] Oszlo pköz [m] Terpes zelöl [mm] Terpesz oldal [mm] régi terület [m2] 35,57 44,00 53,33 63,55 74,78 85,87 99,60 64,00 81, , , ,24 84, , , , ,24 Új t. elöl [mm] Új t. oldal [mm] új terület [m2] Alapozás rajzszáma Régi alaptest [m3] Új alaptest [m3] Tv. alap rajzszáma Régi tv. alaptest [m3] Új tv. alaptest [m3] , , ,68 40, , , ,68 40, , , ,68 40, , , ,68 40, , , ,68 40, , , ,68 40, , , ,68 40, , ,68 57, ,6 108, , ,68 58, ,6 111, , ,68 60, ,6 113, , ,68 61, ,6 115, , ,96 81, ,44 164, , ,96 84, ,44 169, , ,96 86, ,44 172, , ,96 87, ,44 176, , ,96 89, ,44 178, ,29 4

csökkenése a beépítendő alapozási betonmennyiség növekedése mellett Filenév Oszlopcs alád neve OTBicske Bicske-S Oszloptíp us OT OFBicske Bicske-S OF(170-180) OSF140Bi Bicske-S OSF(140-170) Magasítá

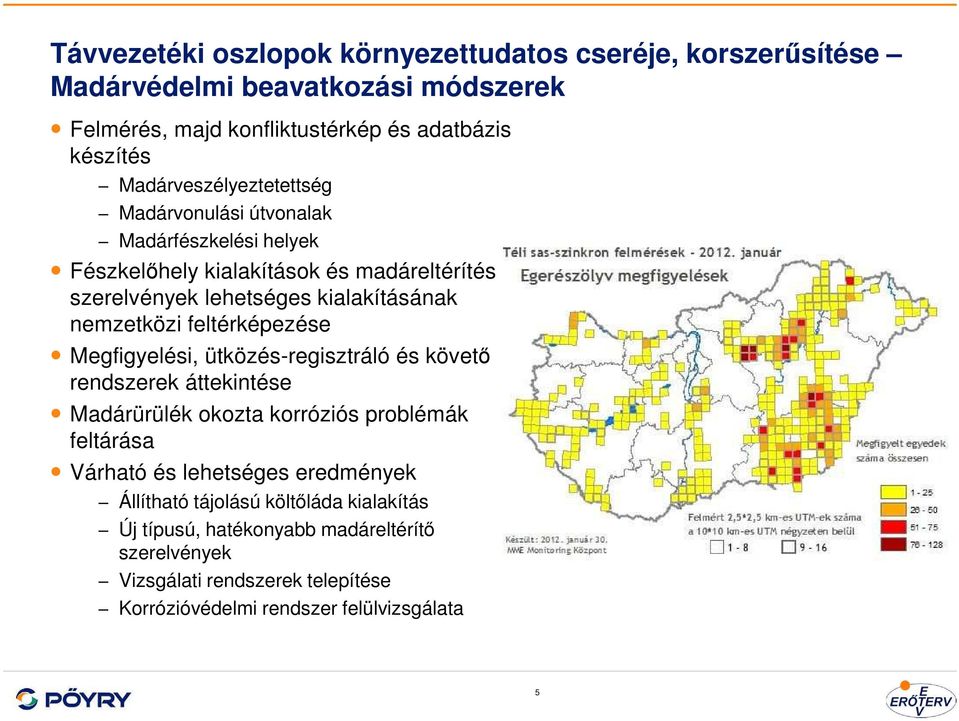

5 Távvezetéki oszlopok környezettudatos cseréje, korszerűsítése Madárvédelmi beavatkozási módszerek Felmérés, majd konfliktustérkép és adatbázis készítés Madárveszélyeztetettség Madárvonulási útvonalak Madárfészkelési helyek Fészkelőhely kialakítások és madáreltérítési szerelvények lehetséges kialakításának nemzetközi feltérképezése Megfigyelési, ütközés-regisztráló és követő rendszerek áttekintése Madárürülék okozta korróziós problémák feltárása Várható és lehetséges eredmények Állítható tájolású költőláda kialakítás Új típusú, hatékonyabb madáreltérítő szerelvények Vizsgálati rendszerek telepítése Korrózióvédelmi rendszer felülvizsgálata 5

nemzetközi feltérképezése Megfigyelési, ütközés-regisztráló és követő rendszerek áttekintése Madárürülék okozta korróziós problémák feltárása Várható és

6 Távvezetéki oszlopok környezettudatos cseréje, korszerűsítése Új, környezettudatos oszloptípus A meglévő hálózati elemeken elvégzett vizsgálatok alapján új, környezettudatos 400 kv-os oszlopcsalád kidolgozása az MSZ EN szabvány szerint. Alapadatok Rendszerszám: kettő (egy rendszer egyoldali felszerelésére alkalmas módon) Védővezetők száma:1 vagy 2 (műszaki-gazdasági optimum alapján) Áramvezető: kettős kötegű 500/65 Védővezető: 95/55 Névleges oszlopköz: 400 m Súly- és széloszlopköz: min. 420 m Elrendezés: függőleges Az új oszlop hatásai a jelenleg alkalmazott FENYŐ típushoz képest Az érvényben lévő szabványoknak, direktíváknak teljesen megfelel Biztonsági övezet és a szükséges erdőnyiladékok mérete csökken, ezáltal a nyiladék karbantartási költség és munkagépek okozta légszennyező anyag kibocsátás is csökken Oszlopok terpeszmérete csökken Oszlopok tömege csökken A növekvő erdőterület okán élettérbővülés növekedés következik be 6

Alapadatok Rendszerszám: kettő (egy rendszer egyoldali felszerelésére alkalmas módon) Védővezetők száma:1 vagy 2 (műszaki-gazdasági optimum alapján) Áramvezető: kettős kötegű 500/65 Védővezető: 95/55

7 Távvezetéki erdőnyiladékok környezettudatos kezelésének, hasznosításának módszerei felmérés és adatbázis MAVIR ZRt. Hálózatán teljes körű erdőnyiladék felmérés és adatbázis készítés Nyiladékadatok Termőhelyi adatok Növényzeti adatok Területi védettség adatai Védett állat- és növényfajok Ökológiai jellemzők 7

Hálózatán teljes körű erdőnyiladék felmérés és adatbázis készítés

8 Távvezetéki erdőnyiladékok környezettudatos kezelésének, hasznosításának módszerei hasznosítás és kezelés Felmérés alapján hasznosítási, kezelési módszerek meghatározása, kidolgozása Különleges kezelést nem igénylő erdőnyiladék Erdőszegély típusú erdőnyiladék Rét, kaszáló típusú nyiladék Vadföld típusú nyiladék Mezőgazdaságilag művelt nyiladék Energetikai célú erdőnyiladék Kombinált erdőnyiladék Várható hatások nyiladék élettere homogenizálódik a környező erdőterületek élővilágával Nyiladék tényleges mérete minimálisra csökkenhet, javul a távvezeték környezetbe illeszkedése Élettér bővülés, színesedő élettér Idegenhonos özönfajok gócpontjai megszűnnek 8

Mezőgazdaságilag művelt nyiladék Energetikai célú erdőnyiladék Kombinált erdőnyiladék Várható hatások nyiladék élettere homogenizálódik a környező erdőterületek

9 Az átviteli hálózati alállomások energetikai korszerűsítése felmérés, tanúsítás MAVIR ZRt. 400/220/120 kv-os alállomások épületeinek és külterének energetikai felmérése Külső nyílászárók Födémek Falazatok Használati melegvíz termelés Fűtési rendszer Épületek kategorizálása, energetikai tanúsítása 9

400/220/120 kv-os alállomások épületeinek és külterének energetikai

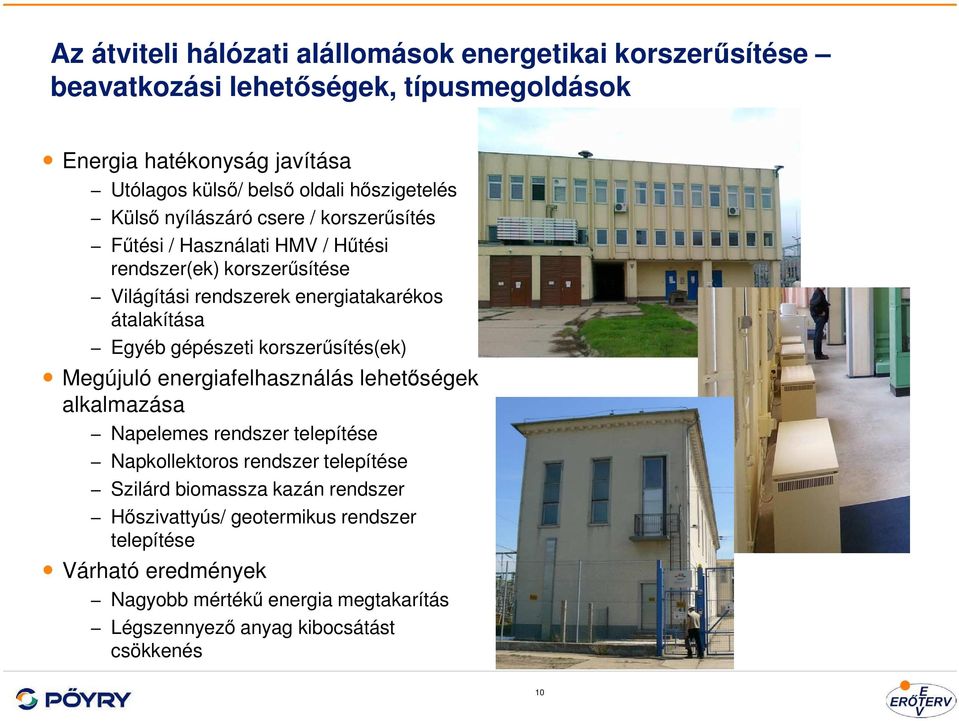

10 Az átviteli hálózati alállomások energetikai korszerűsítése beavatkozási lehetőségek, típusmegoldások Energia hatékonyság javítása Utólagos külső/ belső oldali hőszigetelés Külső nyílászáró csere / korszerűsítés Fűtési / Használati HMV / Hűtési rendszer(ek) korszerűsítése Világítási rendszerek energiatakarékos átalakítása Egyéb gépészeti korszerűsítés(ek) Megújuló energiafelhasználás lehetőségek alkalmazása Napelemes rendszer telepítése Napkollektoros rendszer telepítése Szilárd biomassza kazán rendszer Hőszivattyús/ geotermikus rendszer telepítése Várható eredmények Nagyobb mértékű energia megtakarítás Légszennyező anyag kibocsátást csökkenés 10

Egyéb gépészeti korszerűsítés(ek) Megújuló energiafelhasználás lehetőségek alkalmazása Napelemes rendszer telepítése Napkollektoros rendszer telepítése Szilárd

11 PÖYRY ERŐTERV ZRt Budapest Angyal u. 1-3 Hungary 11
