1 MEE szakmai nap - Transzformátorok és mérőváltók A Siemens szerepe a hazai és európai elosztó piac fejlődésében siemens.com/answers

2 1996 óta a megduplázott létszámmal a forgalom több, mint hússzorosára emelkedett Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 2

3 A gyártástechnológia fejlesztése folyamatos feladatunk Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 3

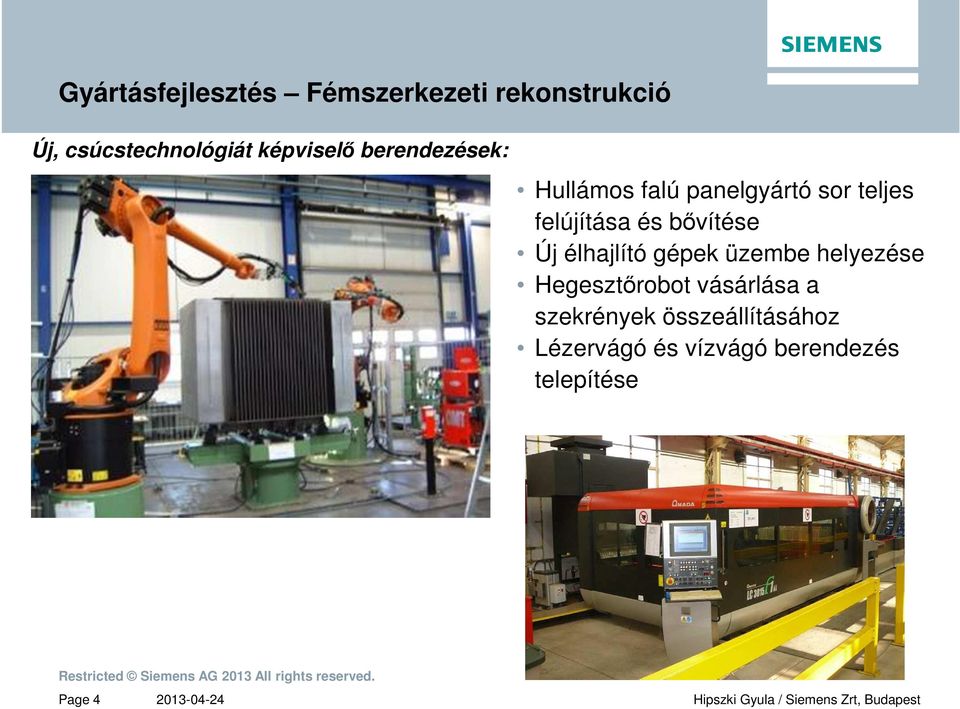

4 Gyártásfejlesztés Fémszerkezeti rekonstrukció Új, csúcstechnológiát képviselő berendezések: Hullámos falú panelgyártó sor teljes felújítása és bővítése Új élhajlító gépek üzembe helyezése Hegesztőrobot vásárlása a szekrények összeállításához Lézervágó és vízvágó berendezés telepítése Page 4

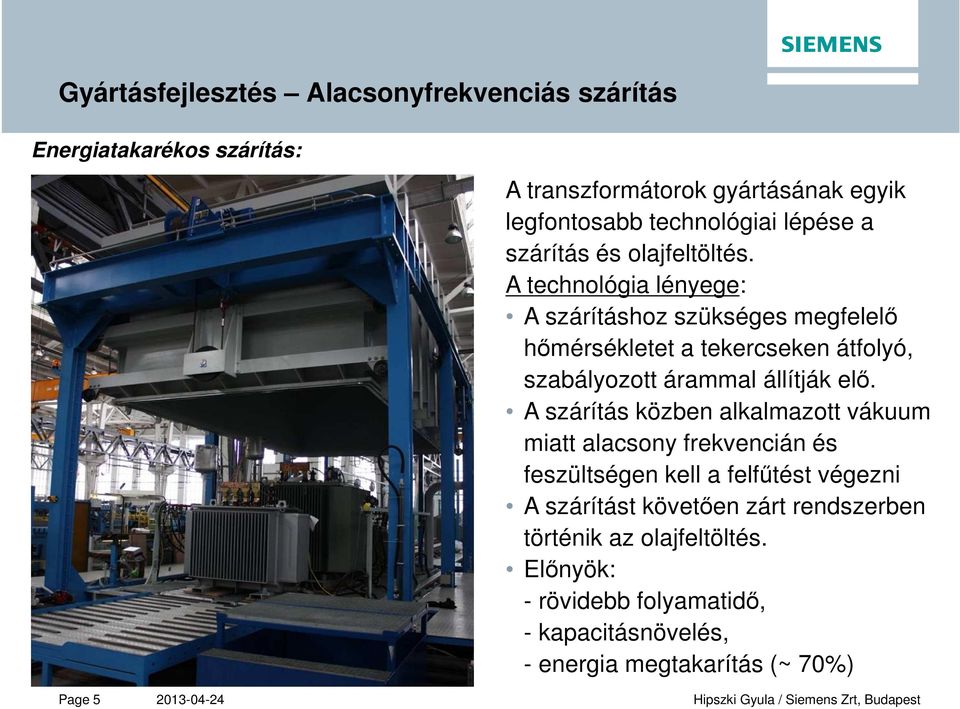

5 Gyártásfejlesztés Alacsonyfrekvenciás szárítás Energiatakarékos szárítás: Page 5 A ok gyártásának egyik legfontosabb technológiai lépése a szárítás és olajfeltöltés. A technológia lényege: A szárításhoz szükséges megfelelő hőmérsékletet a tekercseken átfolyó, szabályozott árammal állítják elő. A szárítás közben alkalmazott vákuum miatt alacsony frekvencián és feszültségen kell a felfűtést végezni A szárítást követően zárt rendszerben történik az olajfeltöltés. Előnyök: - rövidebb folyamatidő, - kapacitásnövelés, - energia megtakarítás (~ 70%)

6 Gyártásfejlesztés Új K gombolyítógép Kisebb típusok kisfeszültségű szalagtekercseihez: Máshol már bevált: a tekercsek kivezetéseit ún. hideghegesztési technológiával illesztjük a vezető szalaghoz. A kötés valódi hegesztett kötésnek minősül, mert atomi kapcsolat jön létre környezeti hőmérsékleten A megcsapolások kialakítása gyors és egyszerű Page 6

7 A Siemens az önvédő ok első nem-francia gyártója Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 7

8 Termékfejlesztés Önvédős ok A megoldás az IEC és az EDF HN 52-S-24 szabványoknak megfelelő: 3 fázisú megszakítás 3 biztosítóbetét A megszakítót a biztosítóbetétek és az olajszint érzékelő aktiválja Egyszerű, megbízható mechanikai elrendezés Standard megoldás (egy konstrukció minden teljesítményre) Page 8

9 Az Amorf vasmagos technológia még (mindig) nem tud elterjedni Európában Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 9

10 Termékfejlesztés Amorf vasmagos Amorf vasmag elem: Transzformátor amorf vasmaggal: 70%-kal kisebb üresjárási veszteség Kihívások: zárlatbiztosság, zajszint Első példányok a vevői hálózatokon (Átmenetileg) csökkenő igény Page 10

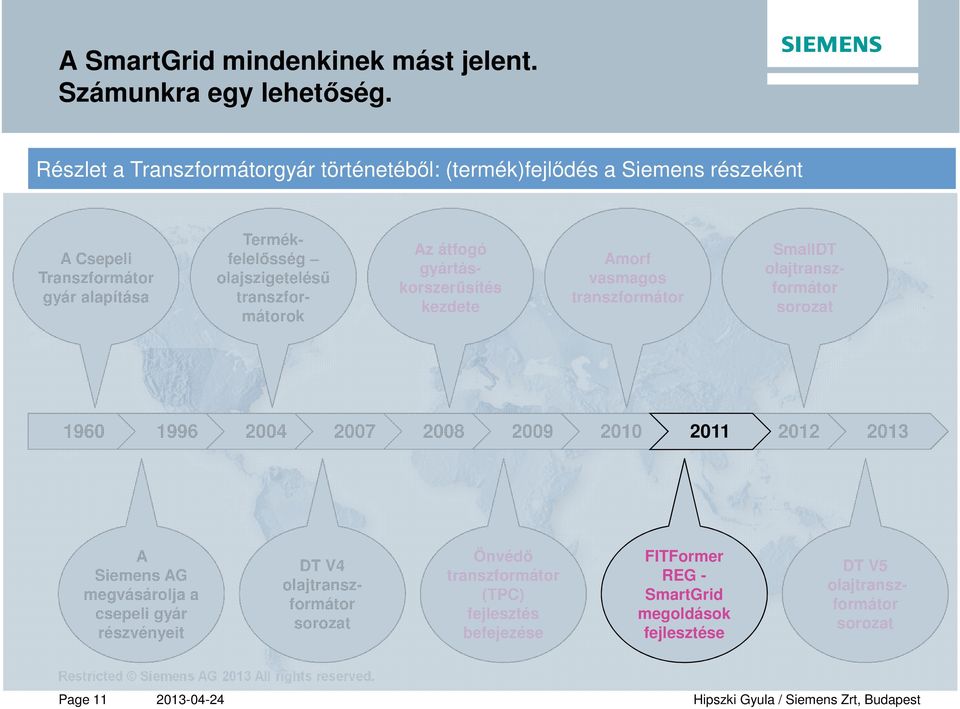

11 A SmartGrid mindenkinek mást jelent. Számunkra egy lehetőség. Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 11

12 Termékfejlesztés FITFormer REG a szabályozott elosztó A (közel)jövő problémája: az elosztott villamosenergia termelés és az új fogyasztási szokások kezelése KÖF hálózat Alállomás Energia irány Szabályozás SmartGrid: Intelligens KÖF/KIF hálózat Probléma gyökere: új fogyasztási szokások, elosztott villamosenergia termelés >> Az energiaáramlás iránya és nagysága függ a környezeti tényezőktől. Csökkenő tartalék >> Új adatgyűjtő, kiértékelő, döntéshozó és beavatkozó eszközök kellenek a KÖF/KIF hálózatokon. Page 12

13 Termékfejlesztés FITFormer REG a szabályozott elosztó A kisfeszültégű oldalon kialakított szabályozó egység a szerves része: 2U 2V Transzformátor Regulátor A Siemens megoldásszállító szerepet vállal a SmartGrid fejlesztésekben. Az első tíz FITFormer REG már üzemel További fejlesztések a versenyképesség növelése érdekében 2W 2N K tekercs Megcsapolás kialakítása: Page 13

14 SmallDT - formabontó megoldások a versenyképesség érdekében Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 14

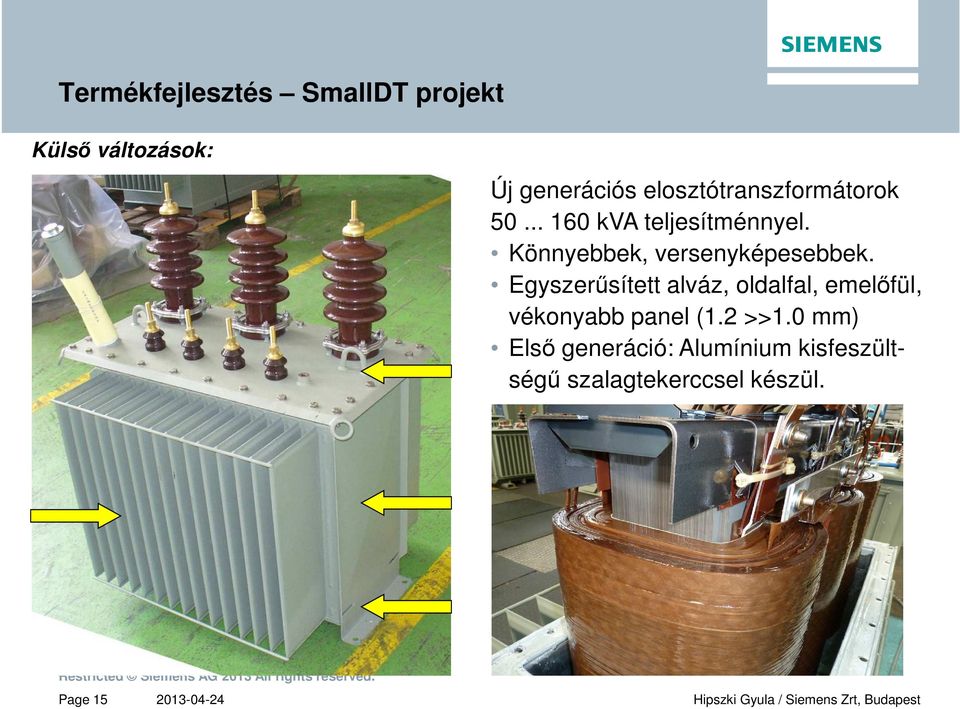

15 Termékfejlesztés SmallDT projekt Külső változások: Új generációs elosztóok kva teljesítménnyel. Könnyebbek, versenyképesebbek. Egyszerűsített alváz, oldalfal, emelőfül, vékonyabb panel (1.2 >>1.0 mm) Első generáció: Alumínium kisfeszültségű szalagtekerccsel készül. Page 15

16 A DT V5 az együttműködési és kompromisszumkészség jó példája Részlet a Transzformátorgyár történetéből: (termék)fejlődés a Siemens részeként A Csepeli Transzformátor gyár alapítása Termékfelelősség olajszigetelésű ok Az átfogó gyártáskorszerűsítés kezdete Amorf vasmagos SmallDT A Siemens AG megvásárolja a csepeli gyár részvényeit DT V4 Önvédő (TPC) fejlesztés befejezése FITFormer REG - SmartGrid megoldások fejlesztése DT V5 Page 16

17 Termékfejlesztés DT V5, a harmonizált modell A legjobb Siemens megoldás: A két európai Siemens elosztó gyár megoldásának best practice ötvözete A függesztő újszerű, eredeti ötleten alapul Az N tekercs kötése egyszerűsödik Több apró módosítás a vasszerkezeten (pl. görgő rögzítés) Alumínium, a vezető vezető Új Új Page 17

18 Köszönöm a figyelmet! Hipszki Gyula Fejlesztés és Mérnökség vezető E T TR DT CRT DB RE 1214 Budapest II Rákóczi F. u. 189 Tel: (+36-1) Fax: (+36-1) Mobil: (+36-30) gyula.hipszki@siemens.com siemens.com/answers Page 18
