1 Mobil hangerősítő és infravörös TV-műsor hallgató rendszer Set 900 Használati útmutató

2 I

3 II

4

5 Tartalom Biztonsági intézkedések 2 Csomag tartalma 4 Termék áttekintése 5 A Set 900 üzembehelyezése 6 Az adóegység beállítása 6 Az adóegység csatlakoztatása a hangforráshoz 7 Az adóegység csatlakoztatása az elektromos hálózathoz 10 A Set 900 használata 10 Az adóegység be-/kikapcsolása 11 A vevőkészülék be-/kikapcsolása 11 Hangforrás keresése 12 Hangerő szabályozása 14 A balansz beállítása 14 Mono és sztereó üzemmód közötti váltás 14 A beszédérthetőség fokozása egyedileg 15 A mikrofon be-/kikapcsolása 16 A vevőegység tárolása és töltése 17 Az újratölthető akku töltése az adóegység töltőrekeszében 18 A vevőegység összehajtása a szállítás megkönnyítéséhez 19 Mi történik, ha ez a kijelző világít? 20...megnyomja ezt a gombot? 21...megváltoztatja ennek a szabályzónak a pozícióját? 21...hangjelzést vagy figyelmeztető jelzést hall? 22 A Set 900 S tisztítása 23 Az adóegység és a vevőegység tisztítása 23 A fülpárnák tisztítása 23 Hibaelhárítás 24 További műszaki információk 27 A beszédérthetőség finomhangolása 27 A működési mód megváltoztatása 28 Kiegészítők és alkatrészek 30 Műszaki jellemzők 31 Gyártói nyilatkozatok 33 1

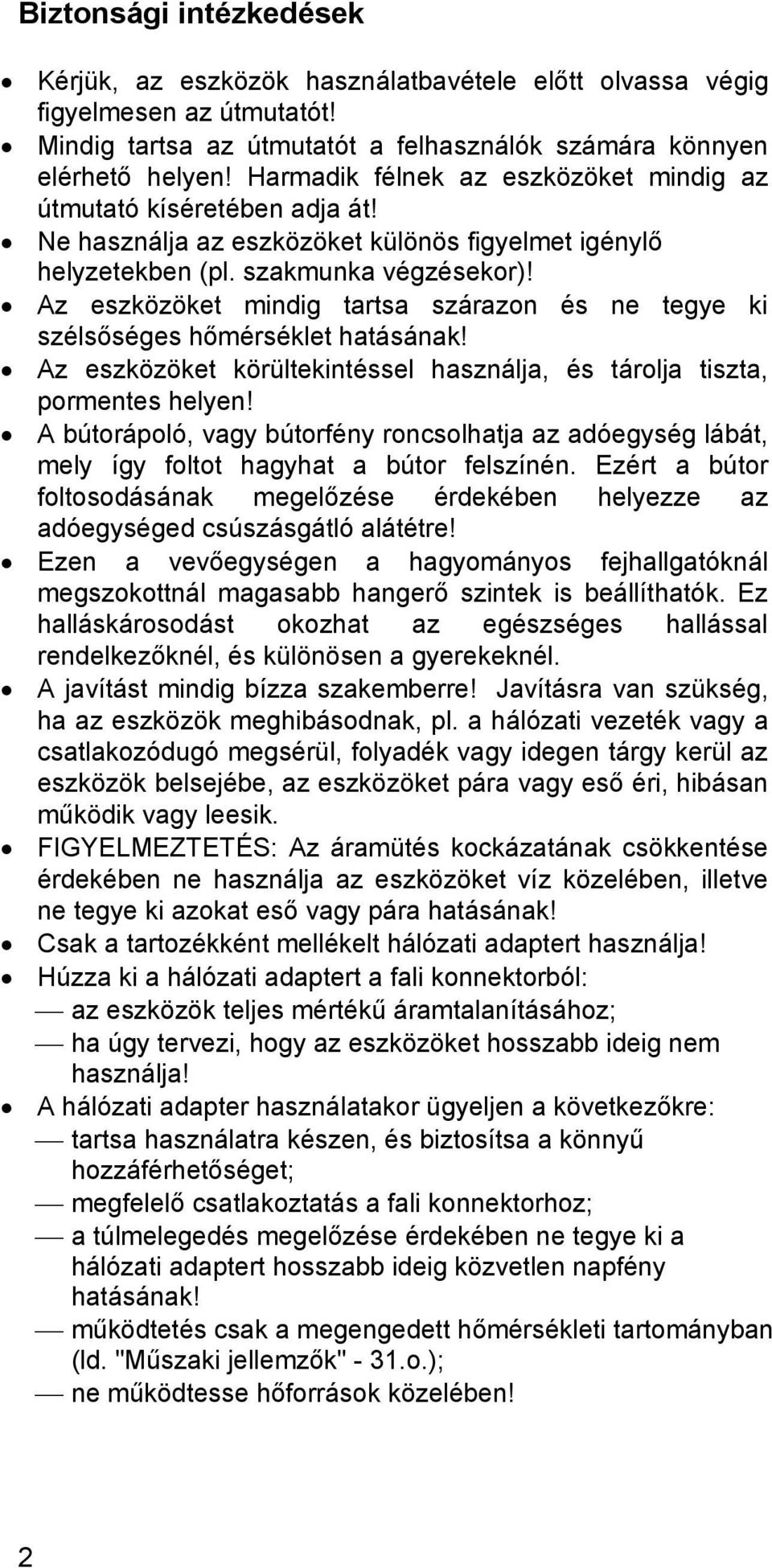

6 Biztonsági intézkedések Kérjük, az eszközök használatbavétele előtt olvassa végig figyelmesen az útmutatót! Mindig tartsa az útmutatót a felhasználók számára könnyen elérhető helyen! Harmadik félnek az eszközöket mindig az útmutató kíséretében adja át! Ne használja az eszközöket különös figyelmet igénylő helyzetekben (pl. szakmunka végzésekor)! Az eszközöket mindig tartsa szárazon és ne tegye ki szélsőséges hőmérséklet hatásának! Az eszközöket körültekintéssel használja, és tárolja tiszta, pormentes helyen! A bútorápoló, vagy bútorfény roncsolhatja az adóegység lábát, mely így foltot hagyhat a bútor felszínén. Ezért a bútor foltosodásának megelőzése érdekében helyezze az adóegységed csúszásgátló alátétre! Ezen a vevőegységen a hagyományos fejhallgatóknál megszokottnál magasabb hangerő szintek is beállíthatók. Ez halláskárosodást okozhat az egészséges hallással rendelkezőknél, és különösen a gyerekeknél. A javítást mindig bízza szakemberre! Javításra van szükség, ha az eszközök meghibásodnak, pl. a hálózati vezeték vagy a csatlakozódugó megsérül, folyadék vagy idegen tárgy kerül az eszközök belsejébe, az eszközöket pára vagy eső éri, hibásan működik vagy leesik. FIGYELMEZTETÉS: Az áramütés kockázatának csökkentése érdekében ne használja az eszközöket víz közelében, illetve ne tegye ki azokat eső vagy pára hatásának! Csak a tartozékként mellékelt hálózati adaptert használja! Húzza ki a hálózati adaptert a fali konnektorból: az eszközök teljes mértékű áramtalanításához; ha úgy tervezi, hogy az eszközöket hosszabb ideig nem használja! A hálózati adapter használatakor ügyeljen a következőkre: tartsa használatra készen, és biztosítsa a könnyű hozzáférhetőséget; megfelelő csatlakoztatás a fali konnektorhoz; a túlmelegedés megelőzése érdekében ne tegye ki a hálózati adaptert hosszabb ideig közvetlen napfény hatásának! működtetés csak a megengedett hőmérsékleti tartományban (ld. "Műszaki jellemzők" - 31.o.); ne működtesse hőforrások közelében! 2

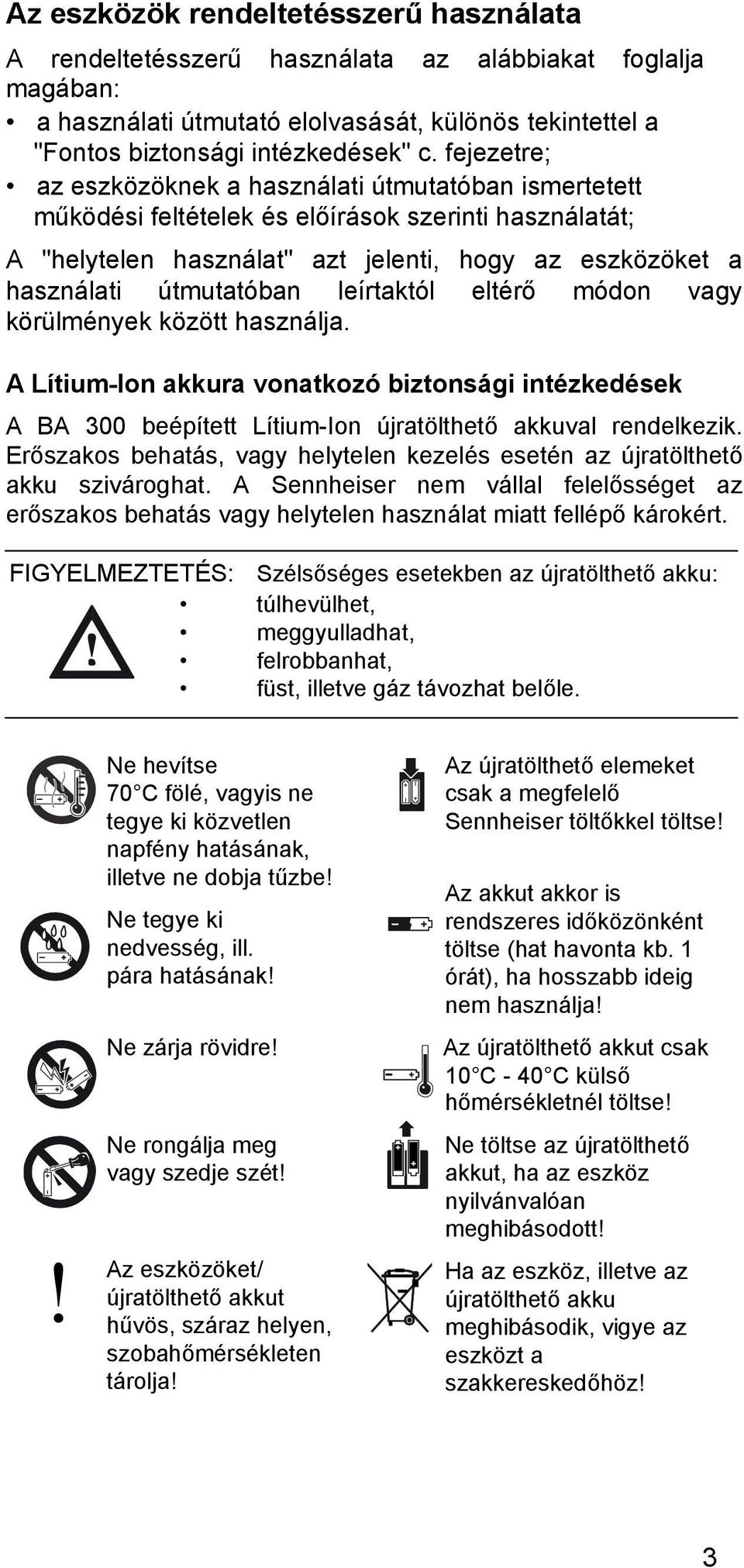

7 Az eszközök rendeltetésszerű használata A rendeltetésszerű használata az alábbiakat foglalja magában: a használati útmutató elolvasását, különös tekintettel a "Fontos biztonsági intézkedések" c. fejezetre; az eszközöknek a használati útmutatóban ismertetett működési feltételek és előírások szerinti használatát; A "helytelen használat" azt jelenti, hogy az eszközöket a használati útmutatóban leírtaktól eltérő módon vagy körülmények között használja. A Lítium-Ion akkura vonatkozó biztonsági intézkedések A BA 300 beépített Lítium-Ion újratölthető akkuval rendelkezik. Erőszakos behatás, vagy helytelen kezelés esetén az újratölthető akku szivároghat. A Sennheiser nem vállal felelősséget az erőszakos behatás vagy helytelen használat miatt fellépő károkért. FIGYELMEZTETÉS: Szélsőséges esetekben az újratölthető akku: túlhevülhet, meggyulladhat, felrobbanhat, füst, illetve gáz távozhat belőle.! Ne hevítse 70 C fölé, vagyis ne tegye ki közvetlen napfény hatásának, illetve ne dobja tűzbe! Ne tegye ki nedvesség, ill. pára hatásának! Ne zárja rövidre! Ne rongálja meg vagy szedje szét! Az eszközöket/ újratölthető akkut hűvös, száraz helyen, szobahőmérsékleten tárolja! Az újratölthető elemeket csak a megfelelő Sennheiser töltőkkel töltse! Az akkut akkor is rendszeres időközönként töltse (hat havonta kb. 1 órát), ha hosszabb ideig nem használja! Az újratölthető akkut csak 10 C - 40 C külső hőmérsékletnél töltse! Ne töltse az újratölthető akkut, ha az eszköz nyilvánvalóan meghibásodott! Ha az eszköz, illetve az újratölthető akku meghibásodik, vigye az eszközt a szakkereskedőhöz! 3

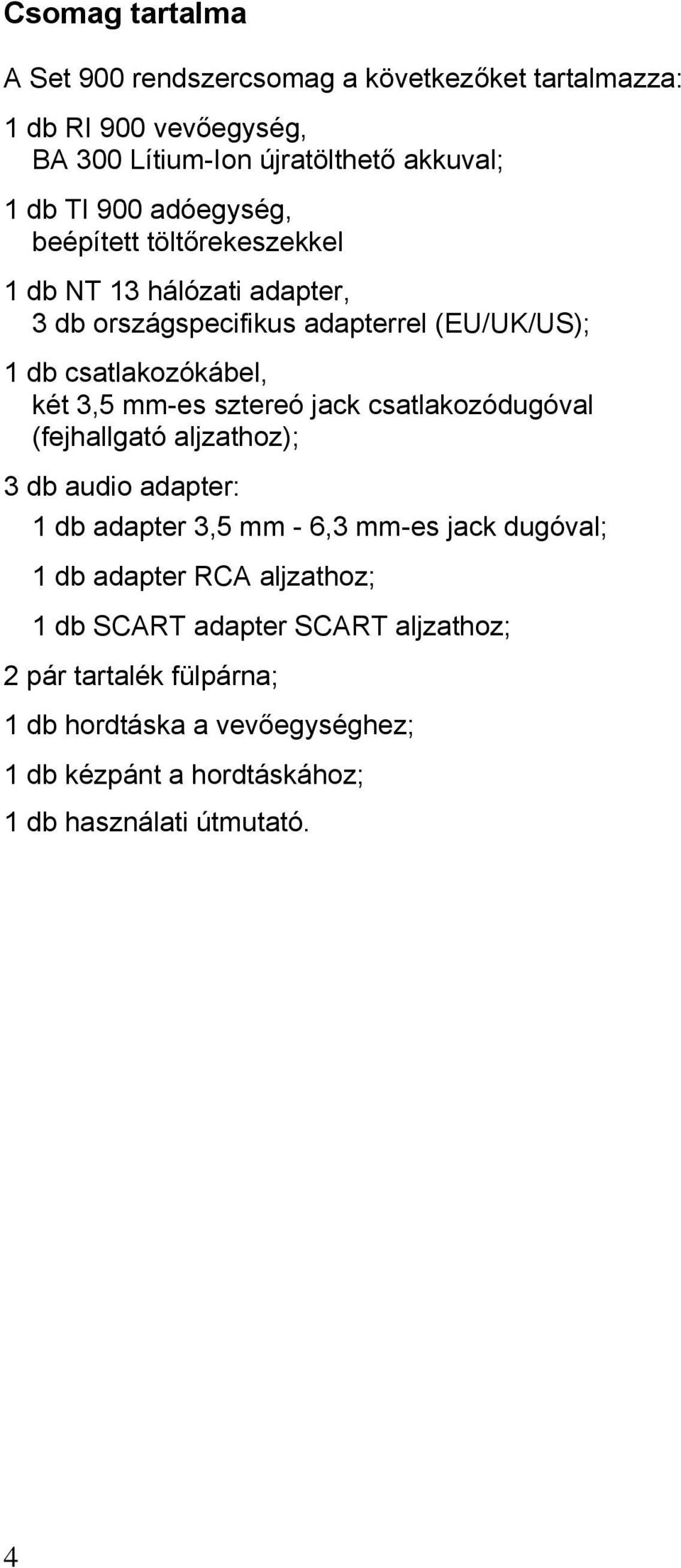

8 Csomag tartalma A Set 900 rendszercsomag a következőket tartalmazza: 1 db RI 900 vevőegység, BA 300 Lítium-Ion újratölthető akkuval; 1 db TI 900 adóegység, beépített töltőrekeszekkel 1 db NT 13 hálózati adapter, 3 db országspecifikus adapterrel (EU/UK/US); 1 db csatlakozókábel, két 3,5 mm-es sztereó jack csatlakozódugóval (fejhallgató aljzathoz); 3 db audio adapter: 1 db adapter 3,5 mm - 6,3 mm-es jack dugóval; 1 db adapter RCA aljzathoz; 1 db SCART adapter SCART aljzathoz; 2 pár tartalék fülpárna; 1 db hordtáska a vevőegységhez; 1 db kézpánt a hordtáskához; 1 db használati útmutató. 4

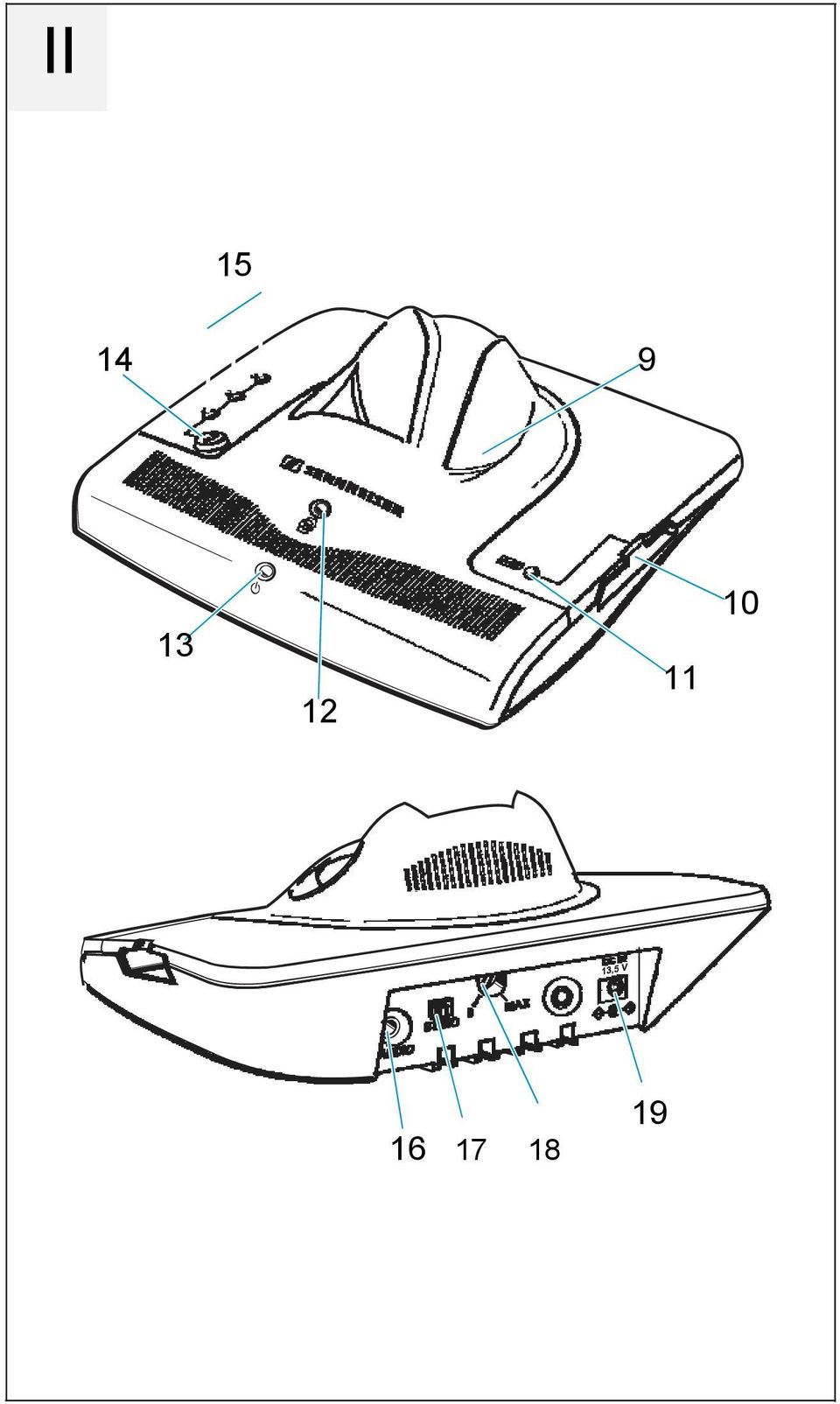

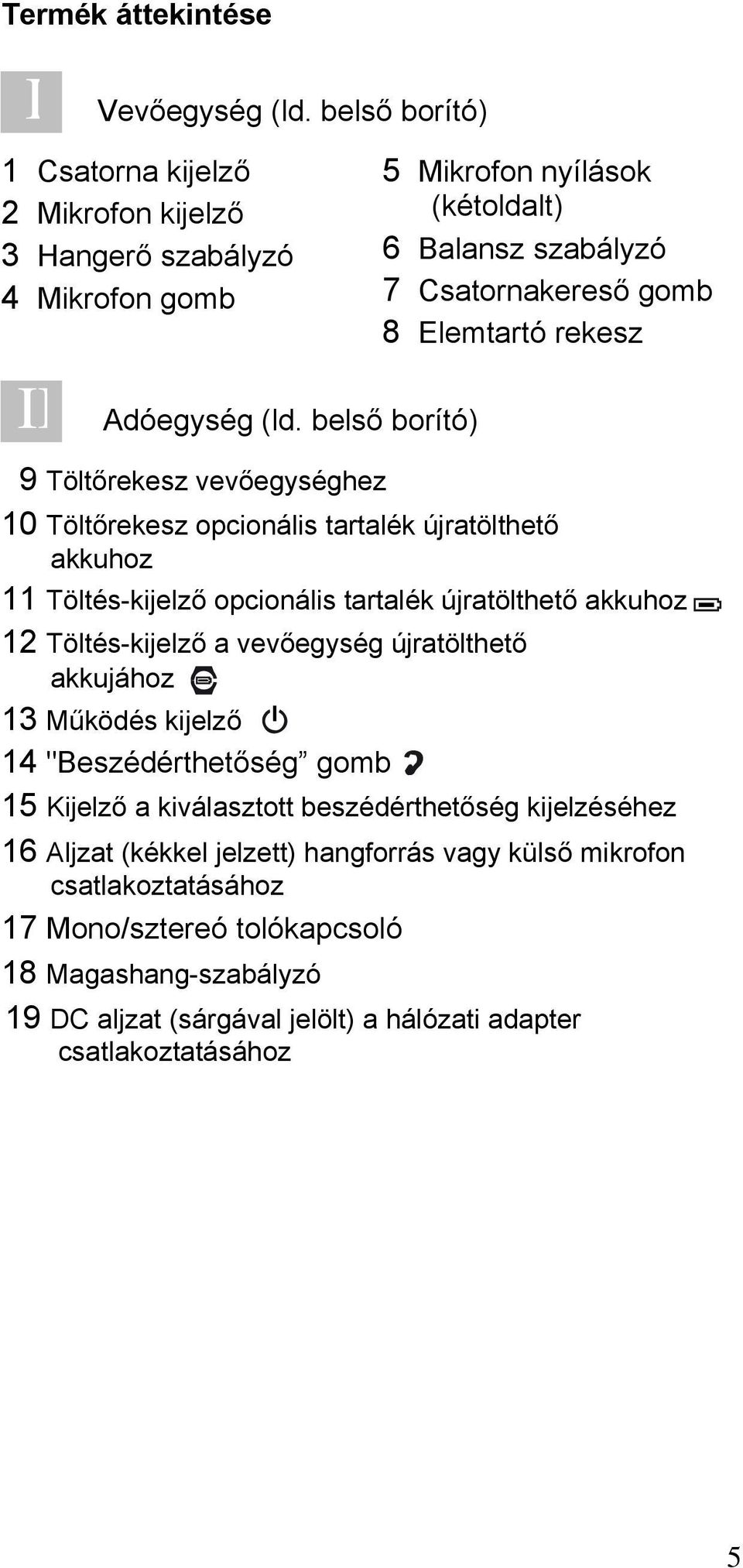

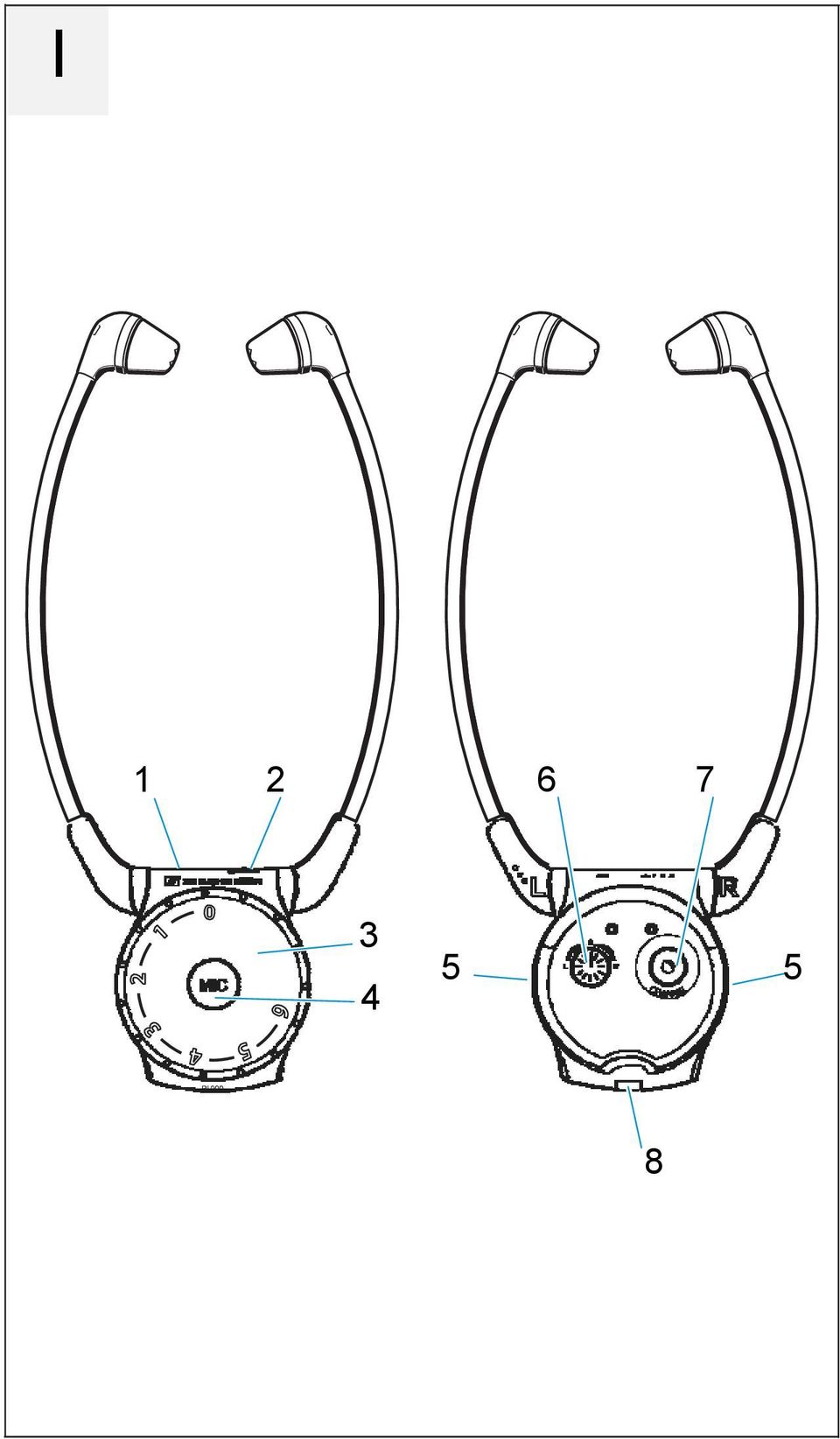

9 Termék áttekintése I II Vevőegység (ld. belső borító) 1 Csatorna kijelző 2 Mikrofon kijelző 3 Hangerő szabályzó 4 Mikrofon gomb Adóegység (ld. belső borító) 5 Mikrofon nyílások (kétoldalt) 6 Balansz szabályzó 7 Csatornakereső gomb 8 Elemtartó rekesz 9 Töltőrekesz vevőegységhez 10 Töltőrekesz opcionális tartalék újratölthető akkuhoz 11 Töltés-kijelző opcionális tartalék újratölthető akkuhoz 12 Töltés-kijelző a vevőegység újratölthető akkujához 13 Működés kijelző 14 "Beszédérthetőség gomb 15 Kijelző a kiválasztott beszédérthetőség kijelzéséhez 16 Aljzat (kékkel jelzett) hangforrás vagy külső mikrofon csatlakoztatásához 17 Mono/sztereó tolókapcsoló 18 Magashang-szabályzó 19 DC aljzat (sárgával jelölt) a hálózati adapter csatlakoztatásához 5

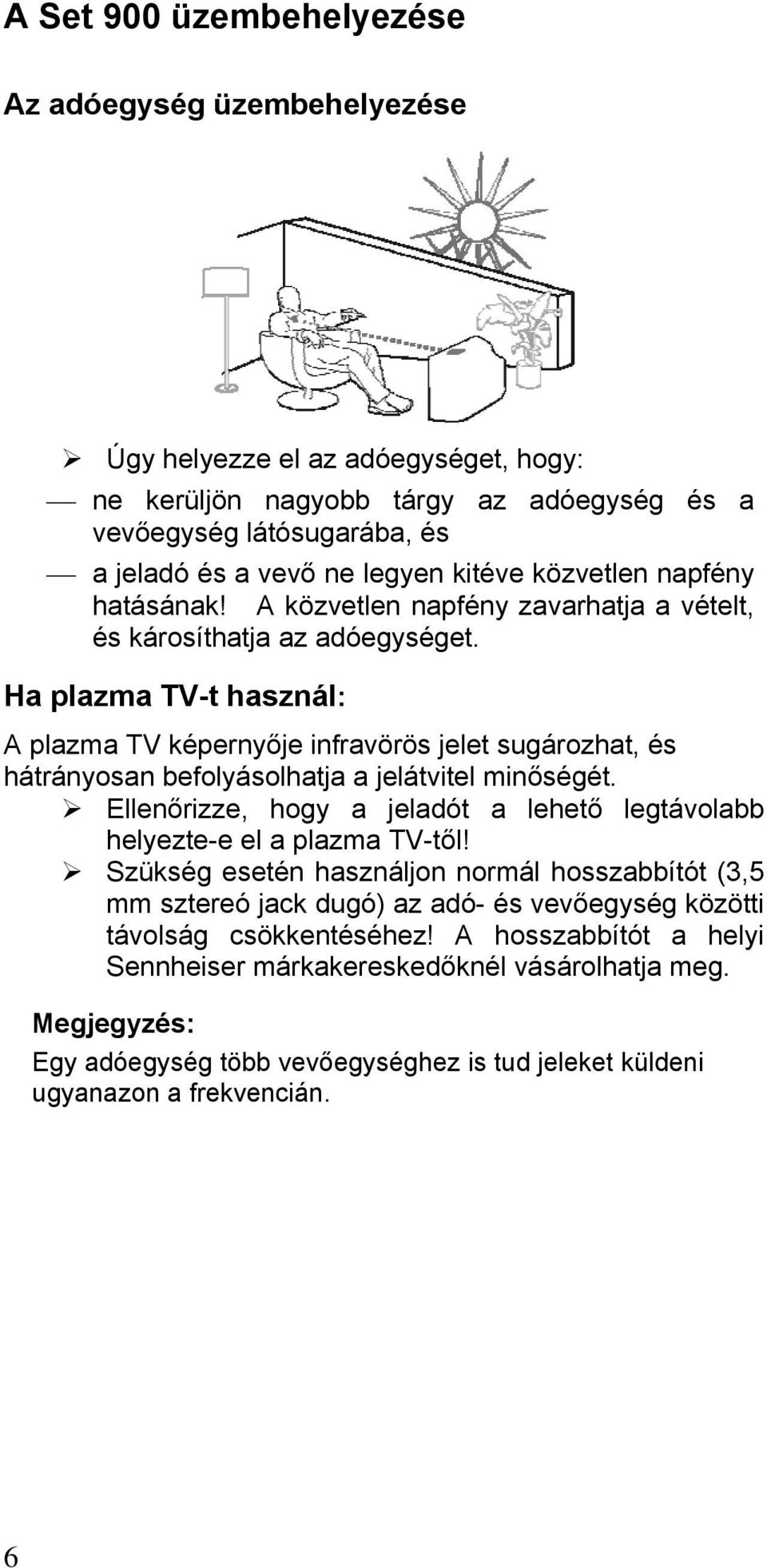

10 A Set 900 üzembehelyezése Az adóegység üzembehelyezése Úgy helyezze el az adóegységet, hogy: ne kerüljön nagyobb tárgy az adóegység és a vevőegység látósugarába, és a jeladó és a vevő ne legyen kitéve közvetlen napfény hatásának! A közvetlen napfény zavarhatja a vételt, és károsíthatja az adóegységet. Ha plazma TV-t használ: A plazma TV képernyője infravörös jelet sugározhat, és hátrányosan befolyásolhatja a jelátvitel minőségét. Ellenőrizze, hogy a jeladót a lehető legtávolabb helyezte-e el a plazma TV-től! Szükség esetén használjon normál hosszabbítót (3,5 mm sztereó jack dugó) az adó- és vevőegység közötti távolság csökkentéséhez! A hosszabbítót a helyi Sennheiser márkakereskedőknél vásárolhatja meg. Megjegyzés: Egy adóegység több vevőegységhez is tud jeleket küldeni ugyanazon a frekvencián. 6

11 Az adóegység csatlakoztatása a hangforráshoz Az adóegység csatlakoztatása előtt kapcsolja ki a hangforrást (pl. TV-t)! Csatlakoztassa a csatlakozókábel egyik végét az adóegység kék aljzatához! Ellenőrizze a hangforráson (pl. TV-n) található csatlakoztatási lehetőségeket! Csatlakoztatási lehetőség A B C D Aljzat a hangforráson L R Csatlakoztatási lehetőség neve Fejhallgató aljzat RCA aljzat SCART aljzat MKE 800 TV-N külső mikrofon* Válassza ki a négy csatlakoztatási lehetőség (A, B, C vagy D) egyikét, és kövesse a megfelelő fejezetben található útmutatást! Megjegyzés: Ha több csatlakozás (A, B vagy C) is rendelkezésre áll, válassza a SCART aljzatot (C)! * Az MKE 800 TV-N mikrofon kiegészítőként kapható (ld. 30.o.). 7

12 A Az adóegység csatlakoztatása fejhallgató aljzathoz Csatlakoztassa a csatlakozókábel (22) másik végét a hangforrás fejhallgató aljzatába! Ha az audio kábel csatlakozódugója nem illeszkedik a fejhallgató aljzathoz: Csatlakoztassa a 6,3 mm-es jack aljzathoz való adaptert (23) a csatlakozókábelre! Állítsa a hangforráson a fejhallgató aljzat hangerejét középszintre! Ez javítja a vezeték nélküli hangátvitel minőségét. További részletes információkat a hangforrás (pl. TV) használati útmutatójában talál. Megjegyzés: A legtöbb TV esetében a fejhallgató aljzat az elő- vagy oldallapon található. B Az adóegység csatlakoztatása RCA aljzathoz Csatlakoztassa az RCA aljzathoz való adaptert (24) a csatlakozókábelre (22)! Csatlakoztassa az adapter piros csatlakozóját a hangforrás piros RCA aljzatához (R)! Csatlakoztassa az adapter (24) fehér csatlakozóját a hangforrás fehér vagy fekete RCA aljzatához (L)! Megjegyzés: A legtöbb TV esetében az RCA aljzat az hátoldalon található. 8

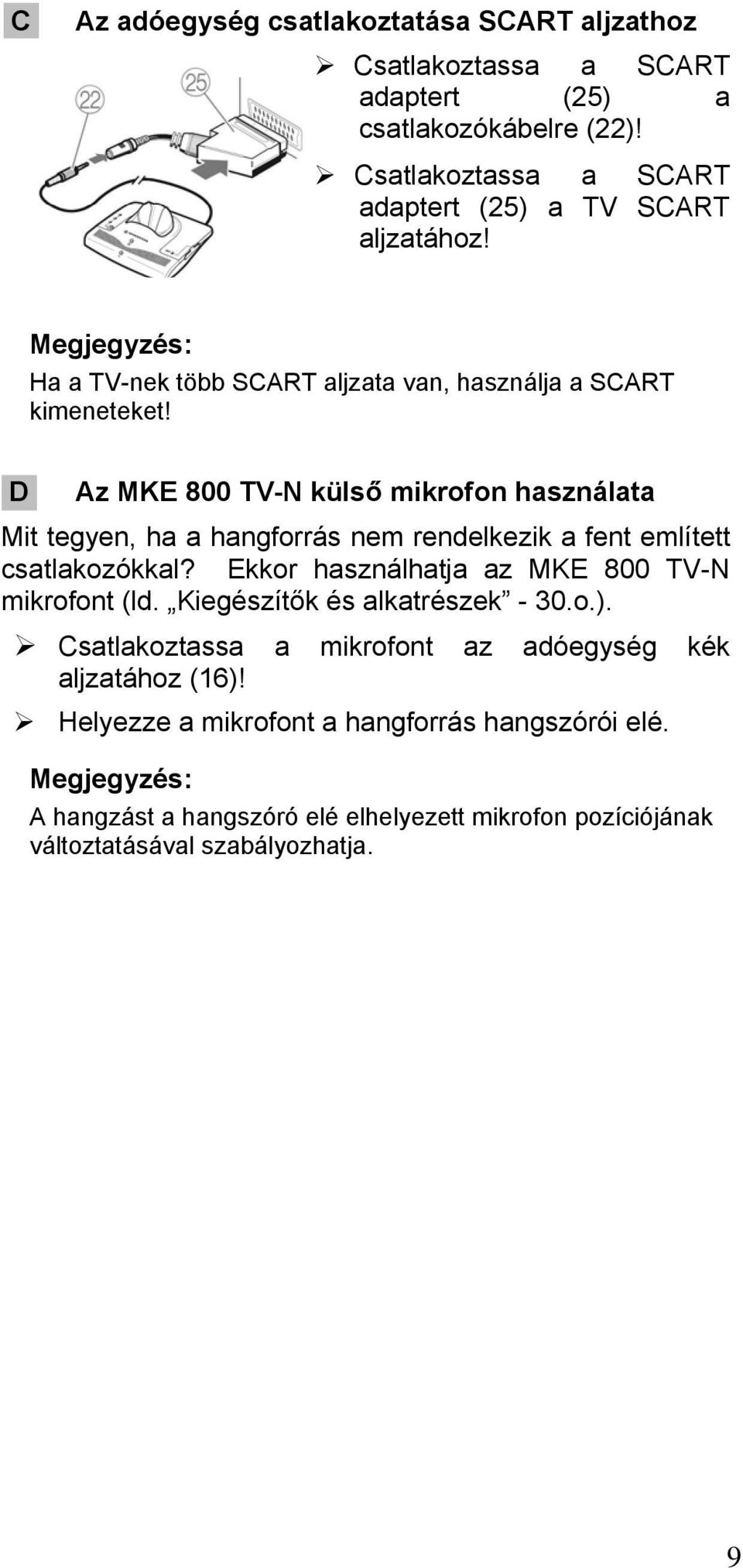

13 C Az adóegység csatlakoztatása SCART aljzathoz Csatlakoztassa a SCART adaptert (25) a csatlakozókábelre (22)! Csatlakoztassa a SCART adaptert (25) a TV SCART aljzatához! Megjegyzés: Ha a TV-nek több SCART aljzata van, használja a SCART kimeneteket! D Az MKE 800 TV-N külső mikrofon használata Mit tegyen, ha a hangforrás nem rendelkezik a fent említett csatlakozókkal? Ekkor használhatja az MKE 800 TV-N mikrofont (ld. Kiegészítők és alkatrészek - 30.o.). Csatlakoztassa a mikrofont az adóegység kék aljzatához (16)! Helyezze a mikrofont a hangforrás hangszórói elé. Megjegyzés: A hangzást a hangszóró elé elhelyezett mikrofon pozíciójának változtatásával szabályozhatja. 9

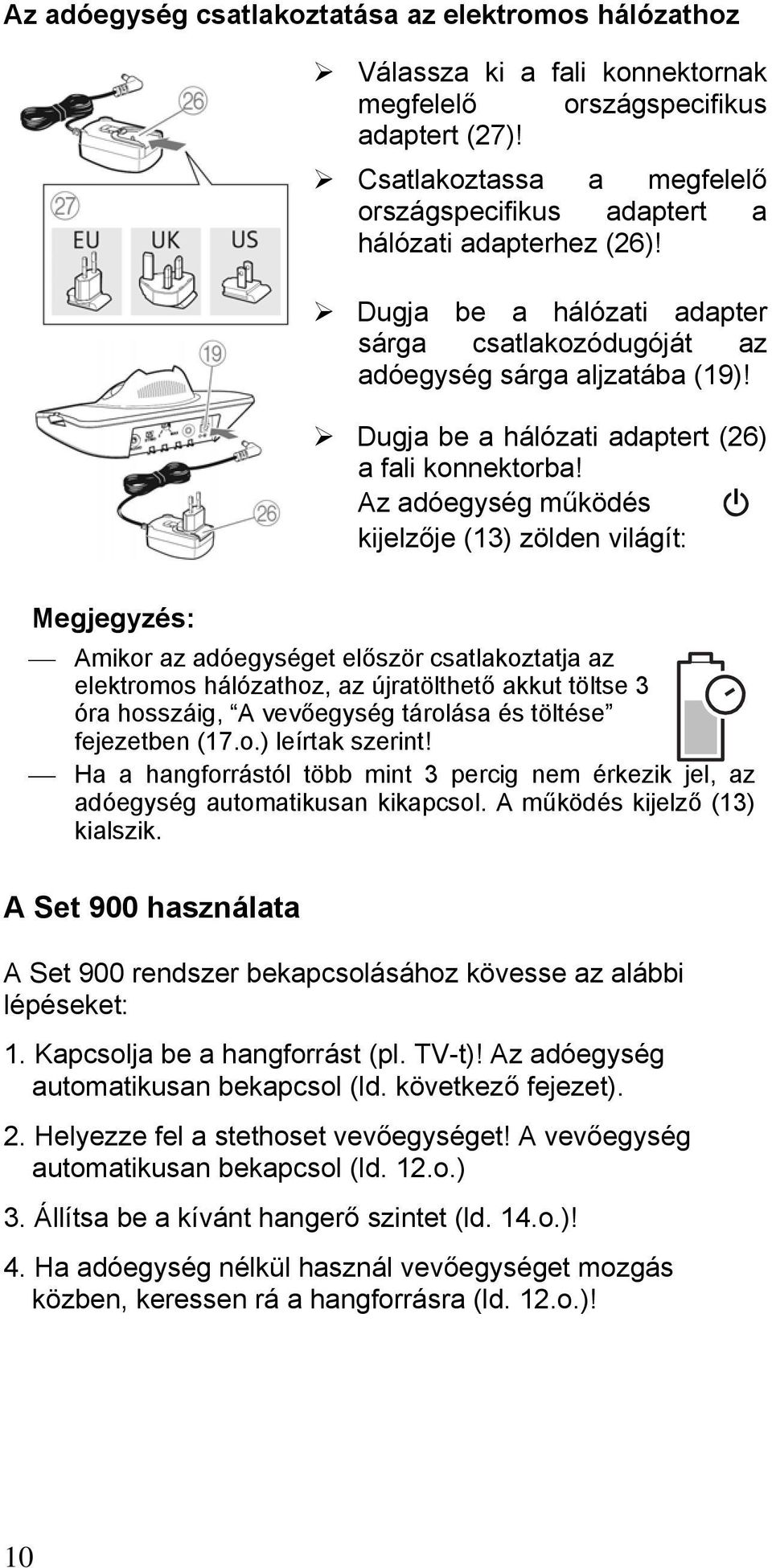

14 Az adóegység csatlakoztatása az elektromos hálózathoz Válassza ki a fali konnektornak megfelelő országspecifikus adaptert (27)! Csatlakoztassa a megfelelő országspecifikus adaptert a hálózati adapterhez (26)! Dugja be a hálózati adapter sárga csatlakozódugóját az adóegység sárga aljzatába (19)! Dugja be a hálózati adaptert (26) a fali konnektorba! Az adóegység működés kijelzője (13) zölden világít: Megjegyzés: Amikor az adóegységet először csatlakoztatja az elektromos hálózathoz, az újratölthető akkut töltse 3 óra hosszáig, A vevőegység tárolása és töltése fejezetben (17.o.) leírtak szerint! Ha a hangforrástól több mint 3 percig nem érkezik jel, az adóegység automatikusan kikapcsol. A működés kijelző (13) kialszik. A Set 900 használata A Set 900 rendszer bekapcsolásához kövesse az alábbi lépéseket: 1. Kapcsolja be a hangforrást (pl. TV-t)! Az adóegység automatikusan bekapcsol (ld. következő fejezet). 2. Helyezze fel a stethoset vevőegységet! A vevőegység automatikusan bekapcsol (ld. 12.o.) 3. Állítsa be a kívánt hangerő szintet (ld. 14.o.)! 4. Ha adóegység nélkül használ vevőegységet mozgás közben, keressen rá a hangforrásra (ld. 12.o.)! 10

15 Az adóegység be-/kikapcsolása Az adóegység bekapcsolása: Kapcsolja be a hangforrást! Az adóegység automatikusan bekapcsol. A működés kijelző zölden világít. Ha az adóegység nem kapcsol be? Olvassa el a Hibaelhárítás (24.o.) fejezetet! Az adóegység kikapcsolása: Kapcsolja ki a hangforrást! Az adóegység 3 perc elteltével automatikusan kikapcsol A működés kijelző kialszik. Az adóegység hálózati csatlakoztatásának megszüntetése: Húzza ki a hálózati csatlakozódugót a fali konnektorból! Megjegyzés: Húzza ki a hálózati csatlakozódugót a fali konnektorból, ha az adóegységet előre láthatóan hosszabb ideig nem fogja használni (pl. szabadságra megy)! Mindamellett ebben az esetben a vevőegység újratölthető akkuja nem fog töltődni. A vevőegység be-/kikapcsolása FIGYELEM! Magas hangerő okozta halláskárosodás veszélye! Ezen a vevőegységen a hagyományos fejhallgatóknál megszokottnál magasabb hangerő szintek is beállíthatók. Ez halláskárosodást okozhat az egészséges hallással rendelkezőknél, és különösen a gyerekeknél. A vevőegység felhelyezése előtt állítsa a vevőegység hangerejét alacsony szintre! Ne használjon hosszú időn keresztül magas hangerőszintet! 11

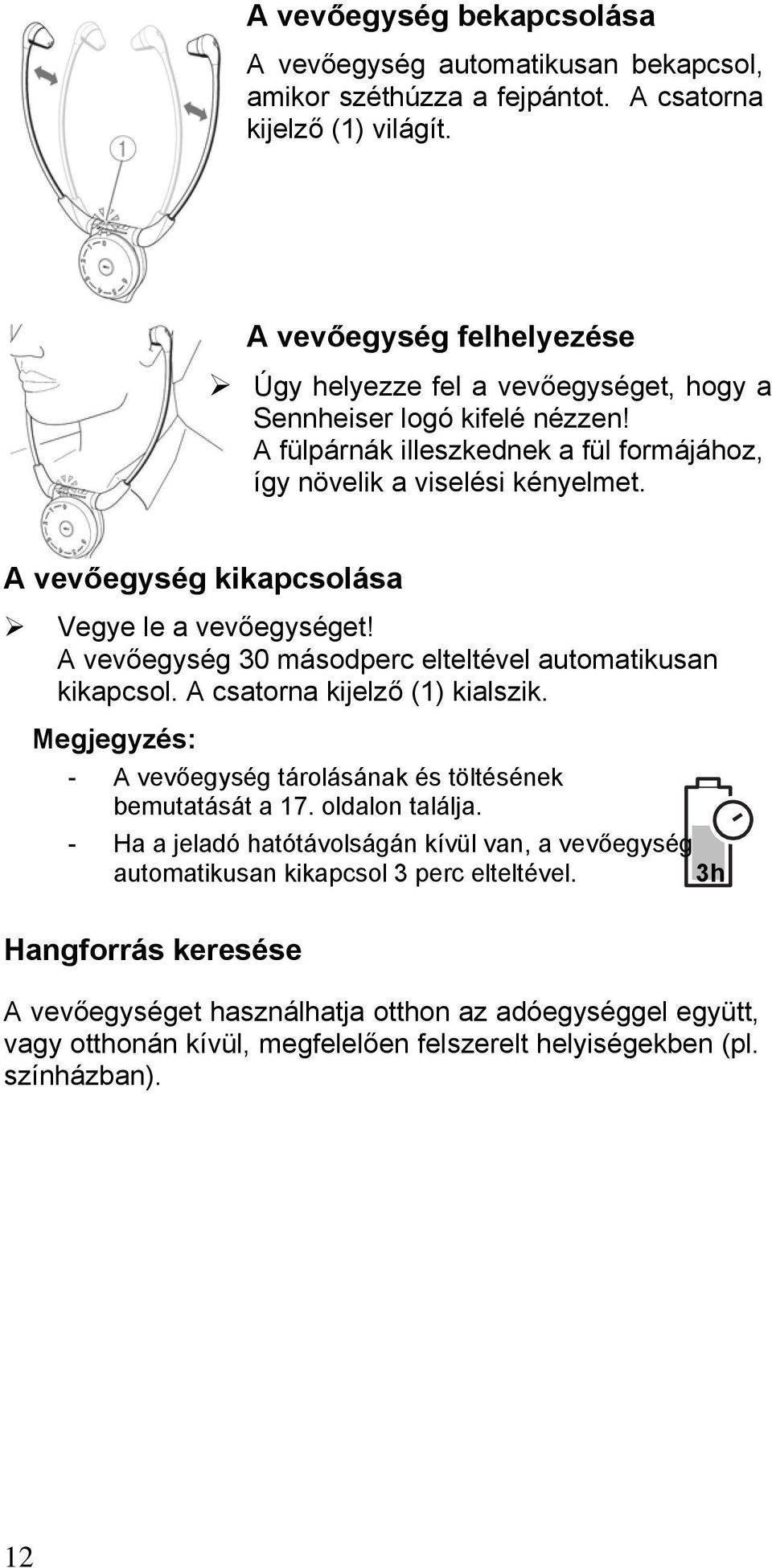

16 A vevőegység bekapcsolása A vevőegység automatikusan bekapcsol, amikor széthúzza a fejpántot. A csatorna kijelző (1) világít. A vevőegység felhelyezése Úgy helyezze fel a vevőegységet, hogy a Sennheiser logó kifelé nézzen! A fülpárnák illeszkednek a fül formájához, így növelik a viselési kényelmet. A vevőegység kikapcsolása Vegye le a vevőegységet! A vevőegység 30 másodperc elteltével automatikusan kikapcsol. A csatorna kijelző (1) kialszik. Megjegyzés: - A vevőegység tárolásának és töltésének bemutatását a 17. oldalon találja. - Ha a jeladó hatótávolságán kívül van, a vevőegység automatikusan kikapcsol 3 perc elteltével. 3h Hangforrás keresése A vevőegységet használhatja otthon az adóegységgel együtt, vagy otthonán kívül, megfelelően felszerelt helyiségekben (pl. színházban). 12

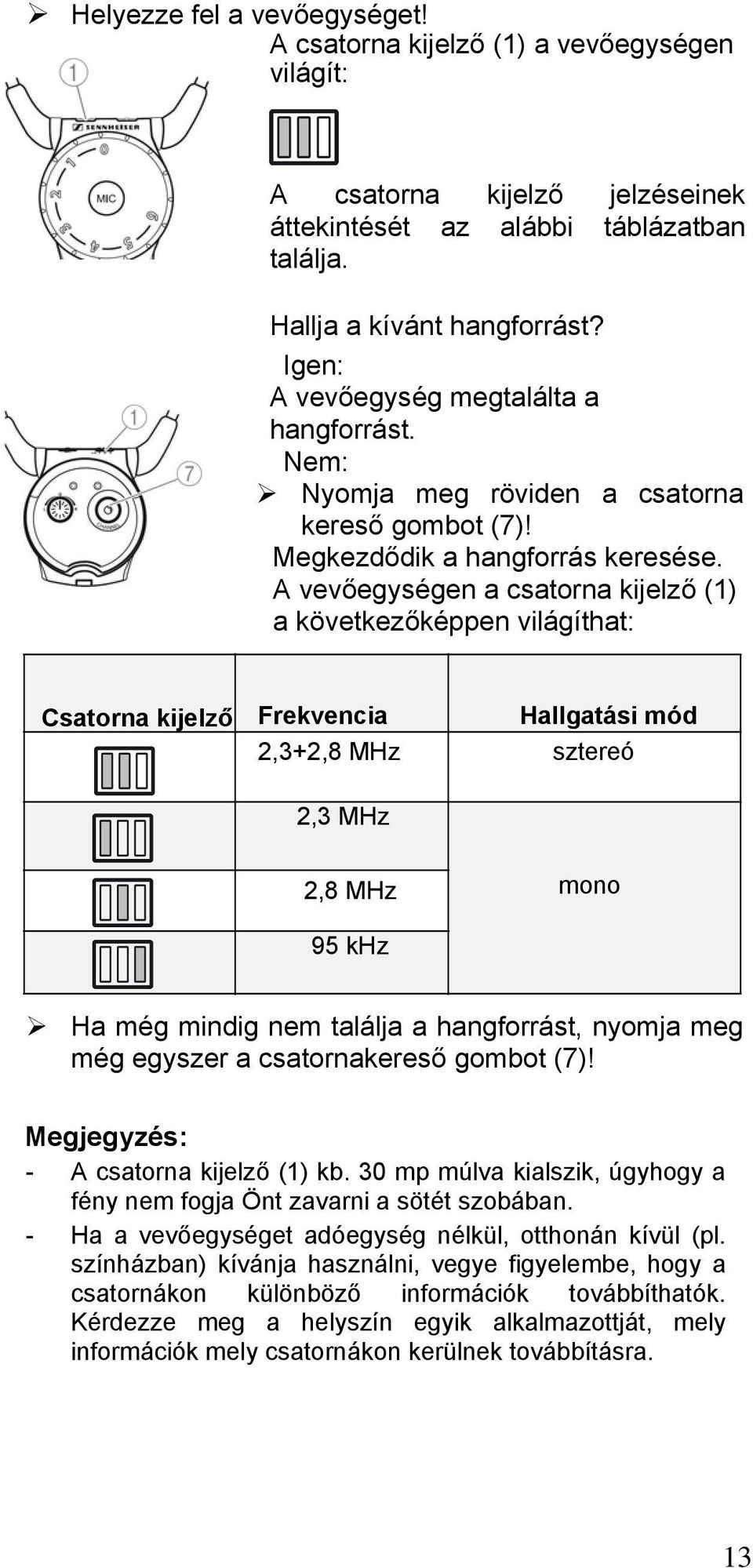

17 Helyezze fel a vevőegységet! A csatorna kijelző (1) a vevőegységen világít: A csatorna kijelző jelzéseinek áttekintését az alábbi táblázatban találja. Hallja a kívánt hangforrást? Igen: A vevőegység megtalálta a hangforrást. Nem: Nyomja meg röviden a csatorna kereső gombot (7)! Megkezdődik a hangforrás keresése. A vevőegységen a csatorna kijelző (1) a következőképpen világíthat: Csatorna kijelző Frekvencia Hallgatási mód 2,3+2,8 MHz sztereó 2,3 MHz 2,8 MHz mono 95 khz Ha még mindig nem találja a hangforrást, nyomja meg még egyszer a csatornakereső gombot (7)! Megjegyzés: - A csatorna kijelző (1) kb. 30 mp múlva kialszik, úgyhogy a fény nem fogja Önt zavarni a sötét szobában. - Ha a vevőegységet adóegység nélkül, otthonán kívül (pl. színházban) kívánja használni, vegye figyelembe, hogy a csatornákon különböző információk továbbíthatók. Kérdezze meg a helyszín egyik alkalmazottját, mely információk mely csatornákon kerülnek továbbításra. 13

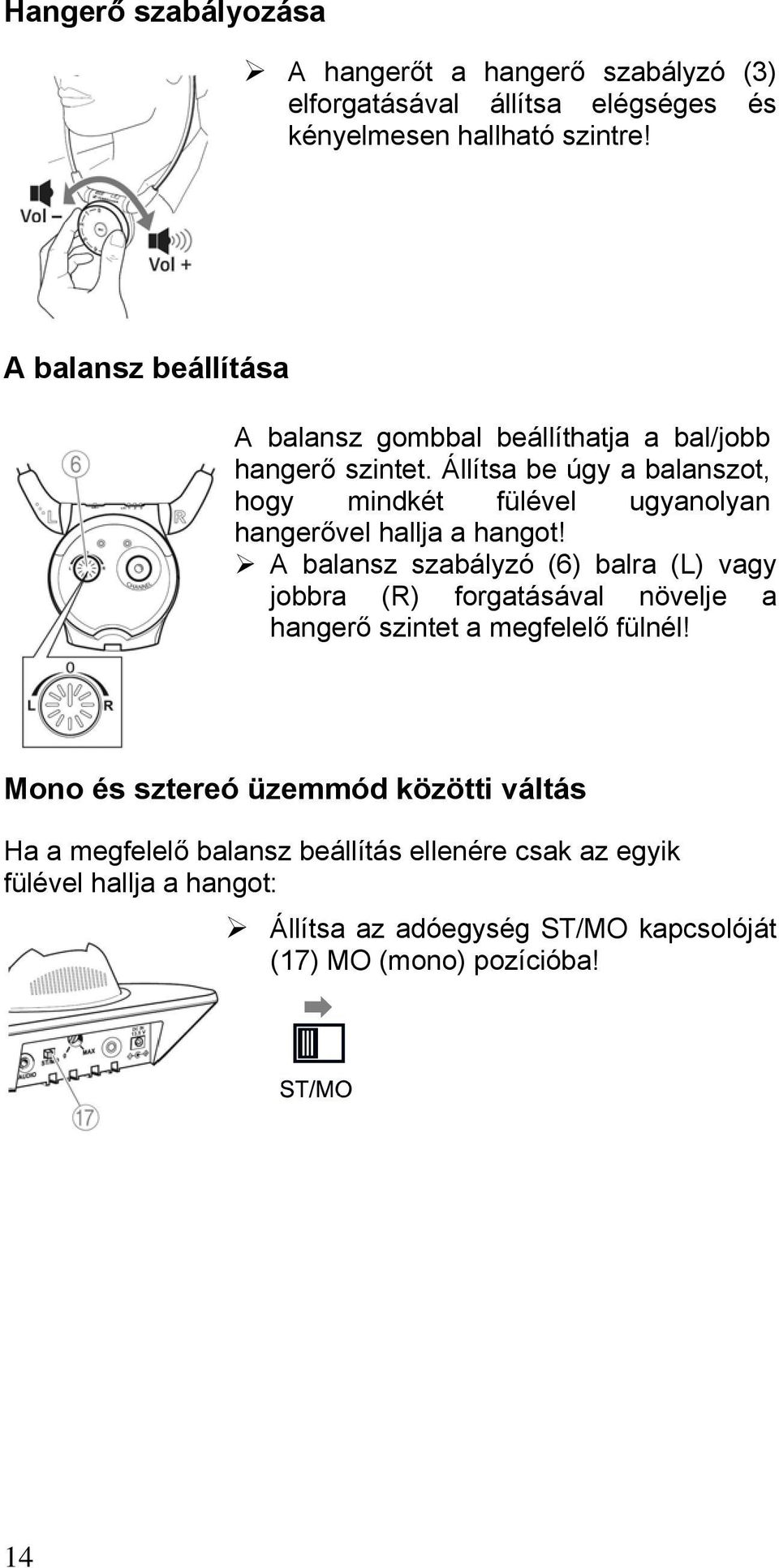

18 Hangerő szabályozása A hangerőt a hangerő szabályzó (3) elforgatásával állítsa elégséges és kényelmesen hallható szintre! A balansz beállítása A balansz gombbal beállíthatja a bal/jobb hangerő szintet. Állítsa be úgy a balanszot, hogy mindkét fülével ugyanolyan hangerővel hallja a hangot! A balansz szabályzó (6) balra (L) vagy jobbra (R) forgatásával növelje a hangerő szintet a megfelelő fülnél! Mono és sztereó üzemmód közötti váltás Ha a megfelelő balansz beállítás ellenére csak az egyik fülével hallja a hangot: Állítsa az adóegység ST/MO kapcsolóját (17) MO (mono) pozícióba! 14

19 A mono és sztereó kifejezés jelentése Sztereó (ST) Mono (MO) L R L + R Példa: L: Beszéd balról R: Zene jobbról A beszédet balról, a zenét jobbról hallja. A beszédet és a zenét elölről hallja. A beszédérthetőség fokozása egyedileg A "Beszédérthetőség gomb (14) segítségével egyedi igényei szerint állíthatja be a hangzást. Próbálja ki, melyik beállítás felel meg Önnek a legjobban! Nyomja le a beszédérthetőség gombot (14), amíg a hangzást optimálisnak nem találja! Nyomja meg a gombot! 1-szer 2-szer 3-szor 4-szer A kijelző (15) sárgán világít Beállítás Alapértelmezett beállítás Szükség esetén a beszédérthetőséget hallóképességéhez finomhangolhatja (ld. 27.o.). 15

20 A mikrofon be-/ kikapcsolása A vevőegység oldalán található mikrofon nyílások veszik a környezet hangját. Amikor a mikrofon be van kapcsolva, hangosabban hallja a környezetét. Akkor is hallja például a bejárati csengő, a telefon, vagy beszélgető partnere hangját, ha vevőegységet visel. A mikrofon két különböző hallgatási helyzetben használható: 1. hallgatási helyzet: Ha fejhallgatón keresztül kívánja hallani a hangforrás hangját és közben a környező hangokat is. 2. hallgatási helyzet: Ha csak a környező hangokat kívánja hallani, és a vevőegységet hallókészülékként akarja használni. A mikrofon bekapcsolása (1. és 2. hallgatási helyzet) Nyomja meg a mikrofon gombot! A mikrofon kijelző (2) világít. Két rövid emelkedő síphang hallható, melyet követően hallani fogja a környező hangokat. Ellenőrizze, hogy a mikrofonnyílásokat (5) nem takarja, illetve zárja el semmi! 2. hallgatási helyzet: Ha nem kívánja hallgatni a hangforrás hangját, kapcsolja ki a jeltovábbítást a következő módon: Nyomja meg a csatornakereső gombot (7)! A csatorna kijelző (1) kialszik. Csak a környező hangokat hallja. A hangforrás ismételt bekapcsolásához nyomja meg még egyszer a csatornakereső gombot (7)! 16

21 A mikrofon kikapcsolása Nyomja meg még egyszer a mikrofon gombot (4)! A mikrofon kijelző (2) kialszik. Két rövid ereszkedő sípjelet hall, majd a fejhallgatón keresztül megszólal a hangforrás hangja. A vevőegység tárolása és töltése Ne tárolja a vevőegységet hosszú időn keresztül üveg műfejen, székkarfán, vagy hasonló tárgyon, mert az csökkentheti a fejpánt érintkezési nyomását. Ráadásul széthúzott fejpánt esetén a vevőegység bekapcsolt állapotban van. Használatot követően helyezze a vevőegységet az adóegység töltőrekeszébe (9) (ne nyomja túl erősen)! Ha a vevőegységet megfelelően helyezi a töltőrekeszbe, a kijelző (12): pirosan világít: zölden világít: Az akku töltés alatt van. Az akku teljesen feltöltődött. Megjegyzés: - A teljesen feltöltött akku működési ideje max. 12 óra. - Ha több vevőegységgel rendelkezik, azokat használhatja töltés közben. - A vevőegységet mindig az adóegység töltőrekeszében (9) tárolja, hogy szükség esetén mindig teljesen fel legyen töltve! Az intelligens akkutöltő technológia megakadályozza a túltöltést. 17

22 Az újratölthető akku töltése az adóegység töltőrekeszében A vevőegység újratölthető akkuját vagy a tartalék BA 300 újratölthető akkut (nem tartozéka a Set 900 csomagnak) az adóegység oldalán található töltőrekeszben (10) töltheti. Ha tartalék akkuval is rendelkezik, az eredeti akku töltése közben is hallgathatja a műsort. Megjegyzés: A tartalék akku első töltésekor töltse azt megszakítás nélkül legalább 3 óra hosszáig! 3h A vevőegység akkujának kivétele és töltése A vevőegység akkujának kivétele: Húzza ki az akkut a vevőegység akkutartó rekeszéből (8)! Helyezze be a vevőegység akkuját az adóegység oldalán található töltőrekeszbe (10), az ábrán látható módon! Ha a vevőegységet megfelelően helyezte be a töltőrekeszbe, a kijelző (11): pirosan világít: Az akku töltés alatt van. zölden világít: Az akku teljesen feltöltődött. Csúsztassa az akkut a vevőegység akkutartó rekeszébe (8), teljes illeszkedésig! 18

23 A fejhallgató összehajtása A vevőegység összehajtásához: Óvatosan fordítsa felfelé a kezelő egységet (21)! A biztonságos szállítás érdekében helyezze a vevőegységet a tartozékként mellékelt hordtáskába, az ábrán látható módon! A hordtáska két további rekesszel rendelkezik a tartozék akku és a tartozék fülpárnák tárolásához/ szállításához. Csatolja fel a kézipántot a hordtáskára! A vevőegység szétnyitásához: Óvatosan fordítsa lefelé a kezelőegységet (21), az ábrán látható módon! 19

24 Mi történik, ha......ez a kijelző világít? Kijelző Státusz Jelentése Csatorna kijelző (1) a vevőegységen Mikrofon kijelző (2) a vevőegységen sárgán világít A vevőegység épp most lett bekapcsolva, vagy egy gomb épp most lett megnyomva. nem világít A vevőegység több mint 30 másodperce be van kapcsolva, és nem nyomott meg egyetlen gombot sem. A vevőegység ki van kapcsolva pirosan világít A mikrofon be van kapcsolva. nem világít A mikrofon ki van kapcsolva. Működés kijelző (13) az adóegységen zölden világít Az adóegység be van kapcsolva. nem világít Az adóegység ki van kapcsolva. Töltés kijelző (12) Töltés kijelző (11) pirosan világít zölden világít Az újratölthető akku töltődik. Az újratölthető akku teljesen fel van töltve. A Beszédérthetőség kijelző (15) az adóegységen sárgán világít A beszédérthetőség fokozás funkció be van kapcsolva. nem világít A beszédérthetőség fokozás funkció ki van kapcsolva. 20

25 ...megnyomja ezt a gombot? Gomb Funkció Oldal Mikrofon gomb (4) a vevőegységen Csatornakereső gomb (7) a vevőegységen A mikrofon be-/kikapcsolása 16 Hangforrás vagy egy másik csatorna keresése. A hangtovábbítás kikapcsolása (csak akkor, ha a mikrofon be van kapcsolva) "Beszédérthető ség gomb (14) az adóegységen A lehetséges beállítások egyikének kiválasztása, a beszédérthetőség egyedi fokozásához megváltoztatja ennek a szabályzónak/kapcsolónak a pozícióját? Szabályzó/kapcsoló Funkció Oldal Hangerő szabályzó (3) a vevőegységen Balansz szabályzó (6) a vevőegységen Mono/sztereó tolókapcsoló (17) az adóegységen Magashang szabályzó (18) az adóegységen A vevőegység hangerejének csökkentése vagy növelése. A bal-, illetve jobb füllel hallható hangerő szint növelése Az adóegység mono vagy sztereó üzemmódba kapcsolása. A magashang beállítást csak hallókészülékkel foglalkozó szakember végezze!

26 ...hangjelzést vagy figyelmeztető jelzést hall? Hangjelzés 2 emelkedő sípjel Jelentése A mikrofon épp most lett bekapcsolva. 2 ereszkedő sípjel A mikrofon épp most lett kikapcsolva. 1 megerősítő sípjel A csatornakereső gombot egyszer röviden megnyomta. A csatornakereső gombot 6 mpig lenyomva tartotta. 1 3 rövid sípjel A vevőegységet az 1, 2, vagy 3 csatornára állította. Figyelmeztető jel Jelentése 6 rövid sípjel A vevőegység egyáltalán nem kap jelet az adóegységből: - Az adó- és vevőegység túl messze van egymástól. A vevőegység 3 perc elteltével kikapcsol. - Az adóegység ki van kapcsolva. 2 hosszú sípjel Az újratölthető akku lemerülőben van. A hangjelzés be- és kikapcsolása: Nyomja meg a csatorna kereső gombot (7) a vevőegységen kb. 5 mp-ig! Egy rövid hangjelzést hall. Megjegyzés: A figyelmeztető jelzések nem kapcsolhatók ki. 22

27 A Set 900 tisztítása Az adóegység és a vevőegység tisztítása FIGYELEM! A különféle folyadékok károsíthatják az eszközök elektronikáját! Az eszközök burkolatába bejutó folyadék rövidzárlatot okozhat és károsíthatja az elektronikát. Ne vigyen folyadékot az eszköz közelébe! Ne használjon semmilyen oldószert vagy tisztítószert! Tisztítás előtt áramtalanítsa az adóegységet! Az eszközöket csak enyhén benedvesített törlőruhával tisztítsa! A fülpárnák tisztítása Távolítsa el óvatosan a fülpárnákat (20) a vevőegységről! Tisztítsa meg a fülpárnákat (20) langyos mosószeres vízzel, és öblítse ki alaposan! Szárítsa meg a fülpárnákat (20)! Helyezze vissza a fülpárnákat a vevőegységre! Megjegyzés: Higiénés okokból a fülpárnákat (20) cserélje rendszeres időközönként! Tartalék fülpárnákat a Sennheiser kereskedőktől vásárolhat (ld. Kiegészítők és alkatrészek - 30.o.). 23

28 Hibaelhárítás Az adóegység nem kapcsol be Valószínűsíthető ok Megoldás Megfelelően csatlakoztatta a hálózati adaptert? Ellenőrizze a csatlakozást a hálózati adapter és az adóegység, valamint az elektromos hálózat között (10.o.)! Be van kapcsolva a hangforrás? Elég magas a hangforrás hangerő szintje? Az adóegység 2-es üzemmódba van állítva (ld. 28.o.)? Kapcsolja be a hangforrást! Állítsa a hangforrás hangerejét közepes szintre! Vegye ki a vevőegységet a töltőrekeszből! Az adóegység automatikusan bekapcsol. Nem hall semmilyen hangot Valószínűsíthető ok Akadálytalanul látja egymást az adó- és a vevőegység? A vevőegység az adóegység hatótávolságán belül van? Megoldás Távolítsa el a szabad rálátást akadályozó tárgyakat! Vigye a vevőegységet közelebb az adóegységhez! Nem éri közvetlen napfény az adó- és a vevőegységet? Ne tegye ki az eszközöket közvetlen napfény hatásának! A csatlakozókat megfelelően csatlakoztatta? A működés kijelző (13) világít? Jól helyezte el az adóegységet? Ellenőrizze a csatlakozást az adóegység és a hangforrás között (7.o.)! Ellenőrizze, hogy az adóegység be vane kapcsolva (11.o.)! Úgy állítsa be az adóegységet, hogy a kábelek a vevőegységgel ellenkező irányba mutassanak (ld. 6.o.)! 24

29 Valószínűsíthető ok A vevőegység Sennheiser logója az adóegység felé néz? Elég magas a hangforrás hangerő szintje? Elég magas a vevőegység hangerő szintje? Az újratölthető akkut megfelelően és teljesen feltöltve helyezte be a vevőegységbe? Ki van kapcsolva a hangforrás? Megoldás Úgy viseli helyesen a vevőegységet, ha a Sennheiser logó az adóegység felé néz. Állítsa a hangforrás hangerejét közepes szintre! Növelje a hangerőt a vevőegység hangerő szabályzójának (3) elforgatásával (ld. 14.o.)! Ellenőrizze, hogy a csatorna kijelző (1) világít-e! Ha nem világít: töltse újra az újratölthető akkut (ld. 17.o.)! Nyomja meg a csatorna kereső gombot (7) (ld. 2. hallgatási helyzet - 16.o)! Csak az egyik fülével hallja a hangot Valószínűsíthető ok Megfelelően állította be a balansz szabályzót? Az adóegység mono üzemmódba van állítva? Megoldás Forgassa a balansz szabályzót (6) balra vagy jobbra (ld. 14.o.)! Állítsa az adóegység mono/sztereó kapcsolóját bal szélső pozícióba (ld. 14.o.)! 25

30 A hangforrásból hallható beszéd nehezen érthető Valószínűsíthető ok A beszédérthetőség fokozás funkció ki van kapcsolva? Megoldás Nyomja le az adóegység beszédérthetőség gombját (14), amíg a beszédérthetőség szintje megfelelő nem lesz (ld. 15.o.)! A vevőegység az adóegység hatótávolságán belül van? Be van kapcsolva a mikrofon? Plazma TV-t használ? Vigye a vevőegységet közelebb az adóegységhez! Nyomja meg a mikrofon gombot (4)! a vevőegységen (ld. 16. oldal)! Ellenőrizze, hogy a jeladót a lehető legtávolabb helyezte-e el a plazma TVtől (ld. 6.o.)! A TV hangszóróiból nem jön hang Valószínűsíthető ok Némely TV olyan funkcióval rendelkezik, amely adóegység csatlakoztatásakor elnémítja a hangszórókat. Megoldás Ellenőrizze a TV kezelőmenüjében, hogy a némítás funkció kikapcsolható-e! Használja a TV másik audio aljzatát, vagy használja az MKE 800 TV-N külső mikrofont (ld. Kiegészítők és alkatrészek" - 30.o.)! Ha a tapasztalt hibajelenség nem szerepel a fenti táblázatban vagy a hibát nem lehet megoldani az ajánlott módon, lépjen kapcsolatba további segítségért a helyi Sennheiser képviselettel! 26

31 További műszaki információk A beszédérthetőség finomhangolása A beszédérthetőség az adóegységen egyedileg szabályozható (ld. 15.o.). Az alábbi beállítások közül választhat: Beállítás kijelző (15) sárgán világít Finomhangolás 1 Kompresszió 2 Magashang kiemelés 3 Kompresszió és magashang kiemelés Alapértelmezett beállítás Nem történik finomhangolás Kompresszió (1 és 3 beállítás) Az idős emberek gyakran rosszabbul hallják a halk és hangos hangokat. A kompresszió során a rendszer kompenzálja ezeket a hangerő különbségeket, mivel a halk hangok hangerejét növeli, valamint szükség szerint a hangos hangok hangerejét csökkenti. Így a beszéd érzékelhetően előtérbe kerül, és ezáltal érthetőbbé válik. A kompresszió önszabályozó; aktiválást követően nincs szükség további beállításokra. Magashang kiemelés (2 és 3 beállítás) Egy másik jellegzetes korral összefüggő jelenség a magasfrekvenciás hangok esetén tapasztalható hallásromlás. Tudvalevő, hogy a magas-frekvenciás hangok jelentősen befolyásolják a beszédérthetőséget. A magashang kiemelés funkció a beszédet tisztábbá és érthetőbbé teszi. A magashang kiemelés (2 és 3 beállítás) funkcióval további finomhangolás végezhető - használja az adóegység hátoldalán található magashang kiemelés szabályzót (18)! 27

32 Egy csavarhúzóval forgassa a magashang kiemelés szabályzót (18) balra vagy jobbra, amíg a hangot megfelelően nem hallja! A 0 pozíció minimális erősítésnek, a MAX pozíció maximális erősítésnek felel meg, és a szabályzó gyárilag középső pozícióba van állítva. A magashang kiemelés szabályzó működése Az adóegység fokozatmentesen állítható magashang kiemelés szabályzójának segítségével az audio jel az ábrán bemutatott módon szabályozható. A magashang kiemelés szabályzó segítségével válasszon az alábbi ábrán látható grafikonok közül! db 20 MAX 10 Gyári beállítás khz A működési mód megváltoztatása Az adóegység különféle működési módokba állítható. Ez különösen akkor hasznos, ha a hangforrás jelszintje nagyon alacsony és az adóegység ezért nem mindig kapcsol be automatikusan. Nyomja le a beszédérthetőség gombot (14) kb. 5 mp-ig/ A kijelző (15) ki alszik. A tartalék újratölthető akku (11) töltés kijelzője többször felvillan: pirosan: 2-es működési mód zölden: 1-es működési mód (gyári beállítás) A működési mód sikeres megváltoztatása esetén a tartalék újratölthető akku töltés kijelzője (11) kialszik, és a kijelző (15) újra világít. 28

33 A 2-es működési mód sajátosságai 2-es működési módban az adóegység nem kapcsol be a hangforrásból érkező audio jelre. Az adóegység bekapcsolása: Vegye ki a vevőegységet a töltőrekeszből! Az adóegység kikapcsolása: Helyezze a vevőegységet a töltőrekeszbe! Ha 2-es működési módban egy második vevőegységet kíván használni, újratölthető akkuját pedig működés közben tölteni: Húzza ki az akkut a vevőegység akkutartó rekeszéből (8)! Helyezze be az akkut az adóegység oldalán található töltőrekeszbe (10) (ld. A vevőegység akkujának kivétele és töltése - 18.o.)! Csúsztassa az akkut az adóegység rekeszébe (10), teljes illeszkedésig! 29

34 Kiegészítők és alkatrészek FIGYELEM! Az eszköz megrongálódásának veszélye! Egyéb gyártók alkatrészei (pl. tápegység vagy újratölthető akku) kárt okozhatnak az eszközben, és érvénytelenítik a garanciát! Csak eredeti Sennheiser kiegészítőket és alkatrészeket használjon! További vevőegységeket kíván használni? A következő vevőegységek kaphatók a Sennheiser szakkereskedőknél: Cikkszám Kiegészítő/alkatrész RI 900 stethoset vevő, RI 830 stethoset vevő, RI 830 S vevőegység, A következő Set 900 kiegészítők szerezhetők be a szakkereskedőtől: Cikkszám Kiegészítő/alkatrész BA 300 tartalék újratölthető akku Fülpárnák (szilikon, fekete), 5 pár Fülpárnák (szilikon, átlátszó), 5 pár Fülpárnák (szivacs, fekete), 5 pár Forgócsukló fülpárnához RI 900 hordtáska MKE 800 TV-N külső mikrofon (mono) Hosszabbító kábel, 3 m (3,5 sztereó jack dugó) SCART adapter 30

35 Műszaki jellemzők Rendszer Moduláció FM, sztereó Frekvenciamenet 50 Hz Hz THD < 1 % Töltési idő - újratölthető akku kb. 3 óra Jel/zaj viszony (1 mv, csúcslöketnél) jellemzően 75 db (A) Üzemi hőmérséklet 10 C - 40 C Adóegység Átviteli frekvenciák Hatótávolság Audio/mikrofon csatlakozás Áramellátás Tömeg Méretek 2,3 MHz / 2,8 MHz max. 12 m szobán belül 3,5 mm-es sztereó jack aljzat 13,5 V DC/500 ma NT 213 hálózati adapteren keresztül kb. 260 g kb. 115 x 145 x 40 mm Vevőegység Max. SPL Vételi frekvenciák Áramellátás Üzemidő Tömeg Méretek 125 db (SPL) 2,3 MHz/2,8 MHz/95 khz BA 300 újratölthető Li-Ion akkun keresztül (3,7 V / 150 mah) max. 12 óra. kb. 73 g (BA 300 akkuval együtt) kb. 240 x 120 x 25 mm 31

36 NT 13 hálózati adapter Névleges bemeneti feszültség: 100 V~ V~ Hálózati feszültség: Hz Max. teljesítmény felvétel 2,4 W (akkutöltéssel együtt) Névleges kimeneti feszültség: 13,5 V DC Névleges kimeneti áram: 500 ma Teljesítmény felvétel (készenléti üzemmód) kb. 0,9 W (akkutöltés nélkül) Környező hőmérséklet +5 C C Az eszközök az alábbi szabványoknak felelnek meg: Európa EMC: EN 55013, EN 55020, Biztonsági: EN 60065, EN 61558, EN USA: 47CFR15_B Kanada: IC: ICES

37 Gyártói nyilatkozatok Garancia A Sennheiser electronic GmbH & Co. KG 24 hónapos garanciát ad erre a termékre. Az aktuális garancia feltételekkel kapcsolatos információkért látogasson el a weboldalra, vagy lépjen kapcsolatba a helyi Sennheiser képviselettel! CE megfelelőségi nyilatkozat Ezek az eszközök a következő irányelvek alapvető előírásainak és rendelkezéseinek felelnek meg:2004/108/ EC és 2006/95/EC. A nyilatkozat a internetes oldalon keresztül elérhető. Akkuk vagy újratölthető akkuk Kérjük, kezelje ezeket speciális hulladékként, vagy juttassa vissza a gyűjtéssel foglalkozó kereskedőhöz! WEEE nyilatkozat Kérjük, hogy vigye ezt a berendezést az erre helyileg kijelölt gyűjtőhelyre, vagy újrahasznosító központba!

38 Audio Partner Kft Budaörs, Építők útja 2-4. Tel: Fax:
