1 Üzemlátogatás a Mátrai Erőműben és a jászberényi GEA EGI hőcserélőgyárában Az Energetikai Szakkollégium 2012-es őszi félévének negyedik üzemlátogatásán a Visonta mellett található Mátrai Erőművet és a jászberényi GEA EGI Zrt. hőcserélő-gyárát tekinthették meg az érdeklődők. Az erőműben először egy előadást hallgathattunk meg az erőmű történetéről és jelenlegi állapotáról, működési paramétereiről. Ezután betekintést nyerhettünk az GEA EGI által épített Heller-Forgó rendszeres száraz hűtőtornyok működésébe és megtekintettük a hamu és a zagy kezelésének a folyamatát. Ezután a hőcserélő gyár bejárása során először megismertük a cég történetét, majd betekintést nyerhettünk a hőcserélő-gyártás összes lépésébe: az alapanyagoktól egészen a raktári tárolásig végigkövethettük a gyártás fázisait. A Mátrai Erőmű A Visonta térségében található lignitmezőre alapozva a mai Mátrai Erőmű Zrt. beruházása 1965-ben kezdődött el október 1-jével alakult meg a Gyöngyösi Hőerőmű Vállalat, mely később, május 29-én a világ első űrhajósáról a Gagarin Hőerőmű Vállalat nevet vette fel. A Mátraaljai Szénbányák 1968-ig mélyművelésű, ettől kezdve külfejtéses technológiával termelte ki a lignitet. A visontai külfejtéses bányászat 1964-ben, a bükkábrányi 1985-ben kezdte meg működését. Az erőmű berendezéseinél megvalósított fejlesztések közül kiemelkedik az között elvégzett nagy rekonstrukciós program, amely megalapozta a későbbi élettartam-növelő beruházásokat. Az erőmű január 1-jétől részvénytársasági formában működik, neve: Mátrai Erőmű Részvénytársaság április 1-jétől végrehajtásra került a Mátraaljai Szánbányák és a Mátrai Erőmű Zrt. tulajdonosi és szervezeti integrációja, a létrejött vertikum elnevezése Mátrai Erőmű Részvénytársaság.

2 1. ábra A Mátrai Erőmű egyszerűsített folyamatábrája Az 1995 decemberében megvalósult villamosenergia-ipar privatizációját követően a Mátrai Erőmű Zrt. részvényeinek többsége német tulajdonba került. Az Észak-Magyarországon meglévő jelentős lignitvagyonra alapozva a társaság években teljesítmény- és élettartam-növelő felújításokat hajtott végre a 200 MW-os blokkoknál, ehhez kapcsoltan környezetvédelmi beruházásokat végzett el: füstgáz-kéntelenítő berendezést épített és a szénellátást biztosító bányászati fejlesztéseket valósított meg. A 2007-ben üzembe helyezett 2 db előtét gázturbina beépítésének elsődleges célja a blokkok szabályozhatóságának javítása volt. A gázturbinához kapcsolt generátor egyrészt önálló egységként villamos energiát termel, másrészt a gázturbinából kilépő füstgáz hője egy hőcserélő segítségével a IV. és V. számú blokkok nagynyomású előmelegítőinél hasznosítható. A CO2-kibocsátás csökkentése érdekében a társaság a tüzelőanyaghoz keverve, 10%-os mennyiségben biomasszát is éget. A keletkezett melléktermékek hasznosítása érdekében gipszkarton- és alfa félhidrát-gyártás települt az erőmű közelébe. A Mátrai Erőmű Zrt. jelentős foglalkoztatási pozíciót tölt be a térségben. Az erőműnél és a két külszíni bányánál 2500 főt foglalkoztat, emellett a társaság minősített külső vállalkozókat is alkalmaz karbantartási, kivitelezési, termelési munkákhoz, célirányos szerződések alapján. A vállalkozók egy része Heves

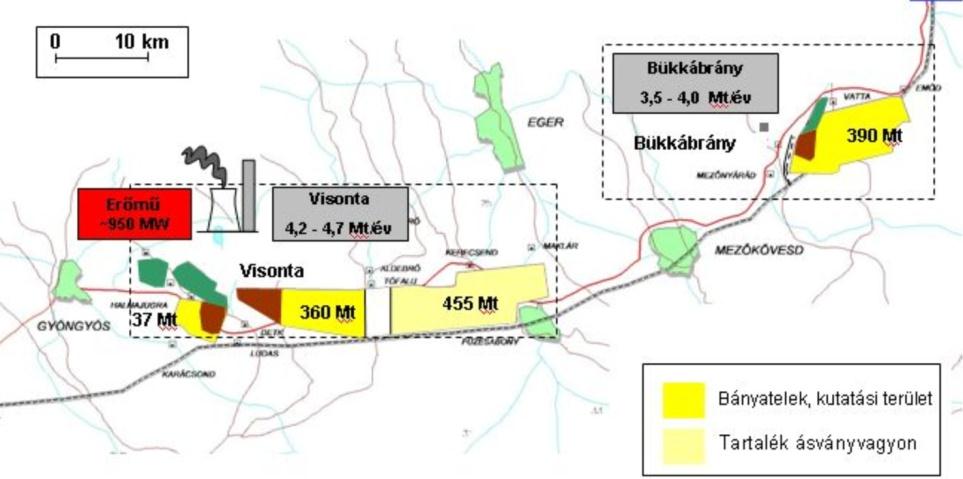

3 megyei székhellyel rendelkezik, alkalmazásuk a megye gazdasági fejlődésére jelentős hatással van. A Mátrai Erőmű ZRt. 2 db 100 MW-os, 1 db 220 MW-os, 2 db 232 MW-os lignit és 2 db 33 MW-os gázüzemű energiatermelő blokkal rendelkezik. Az erőmű összes beépített teljesítménye 950 MW. 2. ábra Az erőmű blokkjai A lignit, melyet a visontai és bükkábrányi bányákból termelnek ki, kj/kg fűtőértékkel rendelkezik. Sok vizet tartalmaz, aránya körülbelül 46-47%- os. A legnagyobb problémát a 22%-os hamutartalma okozza a magas SiO2 arány miatt. Ez azt jelenti, hogy az egyik legrosszabb minőségű lignitet pl: Törökország mellett itt bányásszák. 3. ábra, A lignit vagyon

4 Mivel az erőmű környezetében víz nem található, Heller típusú hűtőtorony alkalmazása szükséges. Az erőmű hatásfoka 31,5%, a termelt éves villamos energia 6500 GWh, önfogyasztása 11,6%. Az erőmű évente 8,5 millió tonna lignitet, 50 millió m 3 gázt és 6600 m 3 olajt használ fel. Az erőműben történik még CO2 semleges biomassza tüzelés, amelynek a hőrész aránya 10%, a válogatott kommunális hulladék aránya pedig kisebb, mint 1%. A lignit 1,6%-ban tartalmaz ként, amelynek az 5%-a jut ki a szabadba a kéntelenítés után. A három nagy kazán fala membrán kialakításúra lett cserélve, így a hatásfokuk 26%-ról 28-30%-ra nőtt. Az irányítástechnika az égési levegőt szabályozza. A hatásfok növelés érdekében két blokk nedves hűtő beüzemelése történt meg. A lignit erőművi területre érkezésekor külső tárolás történik, ahol a lignitet szárítják és összekeverik a biomasszával is, így homogenizálva azt. Ezután a malomba kerül, ahol pár mikronos méretűre zúzzák össze a malom kalapácsai és 200 MW-os Láng BBC természetes cirkulációjú szénportüzelésű kazánban elégetésre kerül. Ez a kazán két darab utóhevítőt, négy darab túlhevítőt és két darab tápvíz előmelegítőt tartalmaz. 165 báros nyomáson 600 C fokos friss gőz kerül ki a kazánból, amely egyszeres újrahevítés után 160 báros 540 C-fokos gőz lesz ismét C-os füstgázzal szárítják a malomban az őrölt lignitet (1700m 3 /h). A szén 50 tonna/h tömegárammal, 180 C on kerül be a kazán tűzterébe. A salakot a rostélynál távolítják el, a hamu 8%-ban tartalmaz salakot. Ezt zagy víz mossa le, majd ezt a terméket szivattyúzzák ki. A léghevítőbe 380 C-on kerül be a füstgáz, és 160 C-on távozik, ezzel a levegőt 200 C-ra hevítve fel. A 160 C os füstgázt elektrofilterek szűrik meg, melyek hatásfoka 90%. A kéntelenítő rendszer a Heller Forgó rendszerben lett elhelyezve (egyedi konstrukció), itt a maradék por is leválasztódik. A generátorok 2400 V-os kapocsfeszültségűek, ennek a 220 kv-ra történő feltranszformálásával lesz alkalmas az áram a detki fogadóállomáson keresztül az országos hálózatra táplálásra. A Heller-Forgó rendszer A 20. század közepén Forgó László ( ) gépészmérnök, feltalálta a mikrobordás hőcserélőket, amelyet az jellemzett, hogy a hőcserélőben keringtetett folyadékot zárt rendszerben, a környezet levegőjével le lehet hűteni, hiszen a hőcserélő technológiai kialakítása nagy felületet biztosított. Heller László ( ) Kossuth-díjas gépészmérnök, feltaláló, a hőtan és az energetika tudósa, ezt a technológiát felhasználva megalkotta 1954-ben az első indirekt, száraz hűtésű rendszert. A Heller-Forgó rendszer olyan esetekben biztosíthat hűtést például erőműveknek, amikor nem áll rendelkezésre elegendő mennyiségű folyóvíz a

5 közelben, amivel a kondenzátorok folyamatos hűtését biztosítani lehetne. Ezt a rendszert hazánkban elsőként a Mátrai Erőműben alkalmazták. 4. ábra A hűtőtorony belsejében Az üzemlátogatás során Dr. Budik György, a GEA EGI Zrt. munkatársa kísért minket, és bemutatta a Mátrai Erőmű Heller-Forgó rendszerét, ismertetve a rendszer működését. A Mátrai Erőmű jellegzetesen nagy és magas hűtőtornyai már a távolból is jól láthatóak: 116 m magasak és 110 m belső átmérővel rendelkeznek. A 15 m magas hűtőoszlopokból, amiket más néven hűtődeltáknak hívnak, 238 db helyezkedik el egy hőcserélőben. Egy hűtődelta 3 db hőcserélő síkpanelből áll. A panel aljába szivattyúzzák a kondenzátorból elszívott meleg vizet, amelynek a hőcserélő tetején található fordítókamrában megfordul az áramlási iránya és lefelé folyik a hőcserélő másik oldalán. Ez alatt a légáram kívülről befelé történő áramlásban felmelegszik a hőcserélőkön áthaladva, ezáltal lehűtve a kondenzátorból érkezett kondenzátumot, ami desztillált és kezelt víz. Ez a víz bepermetezésre kerül a keverőkondenzátorokba és a fáradt gőzt lekondenzáltatja. A hűtőtorony kialakításából és a kéményhatásból adódóan a levegő felfelé száll lentről, és így külön energiát nem igényel a levegő mozgatása. A hűtőtornyok formája hiperbolikus az egyenszilárdság végett.

6 A Mátrai Erőműben a világon elsőként került beépítésre a hűtőtoronyba a füstgáz kéntelenítő FGD rendszer, amely így helyet spórol az ipari területen. Ezt a megoldást ma már a világ több pontján is alkalmazzák. A füstgáz így jelen pillanatban a hűtőtornyokon keresztül távozik a szabadba, de az erős elektrofilteres tisztítás és kéntelenítő eljárás után csupán csak a füstgáz kondenzált víztartalma lesz látható. Zagykezelés 5. ábra A kéntelenítő kéménye a hűtőtorony belsejében A hűtőtorony megtekintése után a kéntelenítő rendszer melletti gipsz gyárat tekinthettük meg, ahol naponta 105,6 millió m 3 /nap gipszet állítanak elő az üzemvitel alatt. Ezt a nagy mennyiségű gipszet bizonyos arányban a közelbe letelepedett Rigipsz üzemnek adják el, akik gipszkartont gyártanak belőle, valamint a Baumit üzemnek, akik gipszhabarcsot készítenek. A maradék gipszet a zagyhoz keverik. A zagy előállítása során a pernyét, amit az elektrosztatikus filterek leválasztottak a füstgázból, hombárokba gyűjtik össze,. Ez összekeverésre kerül a kazán alján összegyűlt salakkal. A zagyhoz hozzáadják a maradék, nem értékesített gipszet, amit a külső, fedetlen zagymedencékben tárolnak. Ez a víz elpárolgásával megszilárdul, és később, hogyha a zagytér medencéje megtelik, és kiszáradt, akkor termőtalajjal befedik és növényzettel rekultiválják a területet alatta. Az elmúlt 30 év alatt az első zagytér már megtelt, jelen pillanatban már a második zagymedencét tölti az erőmű.

7 6. ábra Salak és pernyeleválasztó rendszer A GEA EGI jászberényi hőcserélőgyára A Mátrai Erőmű megtekintése után Jászberénybe utaztunk át, ahol egy gyors ebéd után fogadtak a GEA EGI Zrt. hőcserélőgyárában. Itt a műszaki igazgató mutatta be az üzem történetét, majd a gyártósorokat. 7. ábra Forgó László által készített egyik első típusú mikrobordás hőcserélő A budapesti székhelyű GEA EGI Energiagazdálkodási Zártkörűen Működő Részvénytársaság az ország egyik meghatározó energetikai vállalata fél évszázadot meghaladó mérnök-fővállalkozói tapasztalattal. A cég a több mint
