Adapteri Concept i zabieraki 25 LT 28 tartozékok, belső árnyékolókhoz

Átírás

1 Adapteri Concept i zabieraki 25 LT 28 tartozékok, belső árnyékolókhoz Megnevezés LT 28 felfogató készlet LT28 csendes adapter+menesztő kit 28x0,7mm és 29x1,15mmes csőhöz Tengelyvég dugó 28x0,7mm és 29x1,15mmes csőhöz csapméret: ø Tartozékok LT 28hoz Ferrit

2 Adapteri Concept i zabieraki 25 LV 25 motorok, belső árnyékolókhoz LV 25 motor nap d CTS 25 CTS csévélő 25 zwijacz rendszer sznurka AMS AMS 25 mech. 25 zderzak végáll. mech. CTS 25 CTS csévélő 25 zwijacz rendszer sznurka RTS DC DC odbiornik RTS vevőrts LV 25B44 és LV 25B64 LV 25B44 és LV 25B64 oldalsó motor alkalmas reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához a felhúzószál feltekerése CTS 25 csévélő rendszerrel oldható meg beépített fékrendszer túlterhelés elleni védelem tápfeszültség: 24 VDC fejsín adapter különféle sínekhez négyzet illetve hatszögletű tengelyadapter LV 25B LV 25B Műszaki adatok LV 25B44 LV 25B64 Nyomaték (Nm) 0,4 0,6 Nyomaték, akadály esetén (Nm) 0,8 1,0 Felhúzás sebessége (teljes terhelésnél) Névleges áramfelvétel maximális terhelésnél (ma) Áramfelvétel nyomatékérzékelés esetén (ma) Névleges tápfeszültség (VDC) Minimális tápfeszültség (VDC) Maximális folyamatos működés (perc) 7 7 Működési hőmérséklet 10 Ctól +60 Cig Minősítés CE Tápkábel átmérő (mm2) 2 x 0,25 Tápkábel hossz (m) 2,5 m 82

3 Adapteri Concept i zabieraki 25 LW 25 motorok, belső árnyékolókhoz CTS CTS 25 csévélő 25 zwijacz rendszer sznurka AMS AMS 25 mech. 25 zderzak végáll. mech. LW 25 LW motor nap d CTS CTS 25 csévélő 25 zwijacz rendszer sznurka RTS DC DC odbiornik RTS vevőrts LW 25B44 és LW 25B83 középső motor reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához. a felhúzószál feltekerése CTS 25 csévélőrendszerrel oldható meg középre szerelhető motor beépített fékrendszer túlterhelés elleni védelem tápfeszültség: 24 VDC fejsín adapter különféle sínekhez négyzet illetve hatszögletű tengelyadapter LW 25B44 és LW 25B83 LW 25B LW 25B Műszaki adatok LW 25B44 LW 25B83 Nyomaték (Nm) 0,4 0,8 Nyomaték, akadály esetén (Nm) 0,8 1,2 Névleges fordulatszám (ford./min.) Névleges áramfelvétel maximális terhelésnél (ma) Áramfelvétel nyomatékérzékelés esetén (ma) Névleges tápfeszültség (VDC) Minimális tápfeszültség (VDC) Maximális folyamatos működés (perc) 7 7 Működési hőmérséklet 10 Ctól +60 Cig Minősítés CE Tápkábel átmérő (mm2) 2 x 0,25 Tápkábel hossz (m) 2,5 m 83

4 Adapteri Concept i zabieraki 25 LW 25 motorok enkóderrel, belső árnyékolókhoz LW Somfy 25E83 elektromos egyéni visszajelzésű motor reluxa, római függöny, pliszé, illetve kettős pliszé motorizálásához végállások elektromos beállítása egyéni sebességbeállítás több motor összehangolt működtetése szinkronizált lamellabillentés LW 25E Műszaki adatok LV 25E83 Nyomaték (Nm) 0,8 Névleges fordulatszám (ford./min.) 30 Névleges áram maximális terhelésnél (ma) 700 Névleges tápfeszültség (VDC) 24 Minimális tápfeszültség (VDC) 20 Maximális folyamatos működés (perc) 7 Működési hőmérséklet 10 Ctól +60 Cig Minősítés CE Tápkábel átmérő (mm2) 3 x 0,25 Tápkábel hossz (m) 2,5 m 84

5 Concept 25 tengelyadapter, mechanikus végállásbeállító Megnevezés Tengelyadapter motorokhoz LV 25 (1 db), LW 25 (2db), CD 25 (1 db). 5 mm, hatszög 6 mm, hatszög 5 mm, négyszög Rögzítő gyűrű A Concept 25 és CTS25höz kialakított forma 6 mm hatszög és 5 mm négyszög tengelyhez 5 mm hatszög tengelyhez Tengelyadapter (átmenő tengely) Csak MS (1 db) iletve AMS (1 db) esetén 5 mm, hatszög 6 mm, hatszög 5 mm, négyszög Concept 25 tartozékok A(MS) mechanikus végállásbeállítók LV és LW 25 motorokhoz használatos végállás beállítók, egy irányra A beállított végállásnál megállítja a motort, ami a nyomatékérzékelés hatására megáll AMS esetén beállító csavarral precízen beállítható végállás adapter nélkül 60 körülfordulásnyi kapacitás

6 Adapteri Concept i 25 zabieraki CD25 kézi csévélő, belső árnyékolókhoz Termékleírás: alkalmas reluxák, római függönyök, pliszék, kettős pliszék mozgatásához. oldalra szerelhető, egyoldali tengelykimenet integrált tengely adapter 3 különböző áttétel sínbe helyezhető beépített fék zsinóros vagy láncos működtetés Somfy CD 25 CD 25 CTS 25 CTS 25 CD25 kézi CTS 25 csévélő nap d r czny zwijacz sznurka zwijacz CTS 25 csévélő sznurka CD 25 Áttétel 1:1 Adapter és zsinórvezető gyűrű nélkül CD 25 Áttétel 1:2,6 Adapter és zsinórvezető gyűrű nélkül CD 25 Áttétel 1:4,8 Adapter és zsinórvezető gyűrű nélkül Műszaki adatok 1 / 4,8 1/ 2,6 1/1 Maximális nyomaték (Nm) 1 0,6 0,3 Áttétel 1/ 4,8 1/ 2,6 1/1 Működési hőmérséklet 10 Ctól +60 Cig Poliészter szál átmérője (mm) 3,1 Gyöngyös lánc átmérő/távolság 3,2 / 4 vagy 5 / 12 86

7 Adapteri Concept i 25 zabieraki CD25 tartozékok Megnevezés Oldalsó láncvezető Láncvezető olyan kialakítással, hogy a legtöbb 25 mmes Faber, HD ultimate, HD basic, Holis fejsínbe illeszthető. Szín: fehér Oldalsó láncvezető takarólap Takarólap az oldalsó láncvezetőhöz. Szín: fehér Zsinórvezető Zsinórvezető HD ultimate rendszerhez, zsinórválasztóval szerelve. Fehér Szürke Jobboldali homlokkivezetésű láncvezető Láncvezető a HD ultimate és basic, Faber minimatic, Warema 25x25, Holis 25x25 rendszerekhez Fehér Szürke Concept Somfy 25 tartozékok Jobboldali homlokkivezetés takarólemez Takarólemez a jobboldali homlokkivezetésű láncvezetőhöz Fehér Szürke Baloldali homlokkivezetésű láncvezető Láncvezető a HD ultimate és basic, Faber minimatic, Warema 25x25, Holis 25x25 rendszerekhez Fehér Szürke Baloldali homlokkivezetés takarólemez Takarólemez a jobboldali homlokkivezetésű láncvezetőhöz Fehér Szürke Láncvezető gyűrűk Ø3.1mm zsinór és ø4.5x12 mmes lánchoz Ø3.2x4 mmes lánchoz Ø4.5x6 mmes lánchoz

8 Adapteri Concept i 25 zabieraki CTS 25 csévélő rendszer Megnevezés CTS 25 Használható reluxához, római függönyhöz, pliszéhez, kettős pliszéhez. LV25, LW 25 motoros illetve CD25 kézi működtetéssel is alkalmazható. 25 x 25 mm fejsínbe illeszthető. Kapacitás: 54 feltekerés Ø1,4mm zsinór esetén, vagy 3,4 m. CTS Somfy 25 Műszaki adatok Standard (A) Rövid (B) Felhúzószál átmérője (mm) 1,4 1,4 Szál típusa Köralakú Köralakú Felhúzószál anyaga 100% poliészter szál 100% poliészter szál Felhúzószál max. terhelése Ø = 1.4 mm 2 kg 2 kg Felhúzószál max. hossza 3,4 m 2 m Maximális fordulat Működési hőmérséklet 0 Ctól 70 Cig 0 Ctól 70 Cig Kónusz, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Rövid kónusz, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Zárógyűrű, CTS 25 5 mm hatszög tengelyhez 6 mm hatszög tengelyhez 5 mm négyszög tengelyhez Takarólap, CTS 25 Standard 10mmm: Rövid 70mm:

9 Adapteri Concept i 25 zabieraki CTS 25 felfogatók Megnevezés CTS 25 felfogató Aerosol Activator Graber easy up Versarail CTS 25 felfogató HD 37 x 41 mm Faber Midimatic CTS 25 felfogató Római függöny rendszerhez Somfy CTS 25 CTS 25 felfogató HD Ultimate CTS 25 felfogató Holis HD Basic CTS 25 felfogató Faber Minimatic Softline CTS 25 felfogató Fa reluxa fejsínhez

10 Concept 25 CTS 25 fejsín adapterek Megnevezés Fejsín adapter 25 x 25 mm Holis / Warema / HD Basic Fejsín adapter HD Ultimate Fejsín adapter Verosol Fejsín adapterek Fejsín adapter Verosol Clasic Fejsín adapter Faber Softline / CTR Fejsín adapter Schün Fejsín adapter Vossloh New Decor Fejsín adapter HD 40 x 36 Faber Minimatic Fejsín adapter Bovenbak 51 x Fejsín adapter Versarail Graber easy up Használható: LV25 (2 db), LW25 (2 db) illetve (A)MS (1 db)

11 Adapteri Concept i 40 zabieraki belső árnyékolókhoz (roló, vetítővászon) LS 40 (Lyra, Mercure) vagy Altus 40 RTS motorokkal LS 40 Lyra, Mercure motorok csőmotorok rolókhoz, illetve vetítővásznakhoz beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel rolók illetve vetítővásznak működtetésénél fontos, gyors fordulatszámú működés túlterhelés esetén hőkioldóval ellátva kettős szigeteléssel rendelkezik Altus 40 RTS motor rádiós, gyors fordulatszámú csőmotor RTS technológiának megfelelően kompatibilis minden Somfy távirányítóval illetve szél és fényérzékelővel Felfogató uchwyt mocujàcy Adapter adapter Gyorsjáratú nap d csőmotor Tengely rura nawojowa Menesztő zabierak Tengelyvég kapsel rury dugó Rögzítő uchwyt Concept 40 LS 40 Lyra 1,3 Nm 55 ford./perc LS 40 Mercure 3 Nm 30 ford./perc Altus 40 RTS 3/30 3 Nm 30 ford./perc Műszaki adatok LS 40 Lyra LS 40 Mercure Altus 40 RTS Nyomaték (Nm) 1,3 3 3 Fordulat/Perc Teljesítmény (W) Névleges tápfeszültség (V) Folyamatos működési idő (perc) Két végállás közötti max. fordulat Áramfelvétel (A) 0,35 0,4 0,4 Védelem IP 44 Tápkábel átm. (mm2) 3 x 0,75 3 x 0,75 2 x 0,75 Tápkábel hossza (m) 2,5 91

12 Concept Adapteri i 40 zabieraki belső árnyékolókhoz LS 40 (Lyra, Mercure) vagy Altus 40 RTS motorokkal Megnevezés Adapter, menesztő 40x1,5 mm tengelyhez Adapter Menesztő Négyszögletű motorfelfogató Lyra és Mercure motorok átépítéséhez Concept 40 92

13 Concept Adapteri i 40 zabieraki belső árnyékolókhoz LS 40 (Aries / Mars) és Altus 40 RTS motorok Csőmotorok belső lamellás árnyékolóhoz (pl.: 50mm fa reluxa) adapter i wspornik Adapter CTS 40 CTS CTS 40 csévélő 40 zwijacz rendszer sznurka 40es LS csőmotor nap d Menesztő zabierak CTS CTS 40 csévélő 40 zwijacz rendszer sznurka kapsel rury Felfogató i wspornik CTS 40 Termék leírás, LS 40: Beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel. Túlterhelés esetén hőkioldóval ellátva. Kettős szigetelésű. adapter i wspornik Adapter CTS 40 CTS CTS 40 csévélő 40 zwijacz rendszer sznurka Termék leírás, Altus 40 RTS: Beépített fékkel ellátott csőmotor, egyszerű végállás beállító rendszerrel. Túlterhelés esetén hőkioldóval ellátva. Kettős szigetelésű. RTS technológiának megfelelően kompatibilis minden Somfy távirányítóval illetve szél és fényérzékelővel. LS 40 Aries 4 Nm 14 ford./perc LS 40 Mars 9 Nm 14 ford./perc Altus 40 RTS 4/14 4 Nm 14 ford./perc Műszaki adatok LS 40 Aries LS 40 Mars Altus 40 RTS Nyomaték (Nm) Fordulat/Perc Teljesítmény (W) Névleges tápfeszültség (V) Folyamatos működési idő (perc) Két végállás közötti max. fordulat Áramfelvétel (A) 0,35 0,4 0,4 Használat Beltéri Védelem IP 44 Tápkábel átm. (mm2) 3 x 0,75 3 x 0,75 2 x 0,75 Tápkábel hossza (m) 2,5 Altus 40es RTS csőmotor nap d Menesztő zabierak CTS CTS 40 csévélő 40 zwijacz rendszer sznurka kapsel rury Felfogató i wspornik CTS 40 Concept 40 93

14 Concept 40 tartozékok LS 40 és Altus 40 RTS motorokhoz Megnevezés CTS 40 tartóelem 51x57 mmes fejsínhez Tengelydugó SW 40 tengelyhez Concept 40 CTS 40 kónusztartó bak 51x57 mmes fejsínhez CTS 40 kónusz SW 40 tengelyhez Max. felhúzószál hossz: 5,5m Max. terhelés: 4 kg/szál

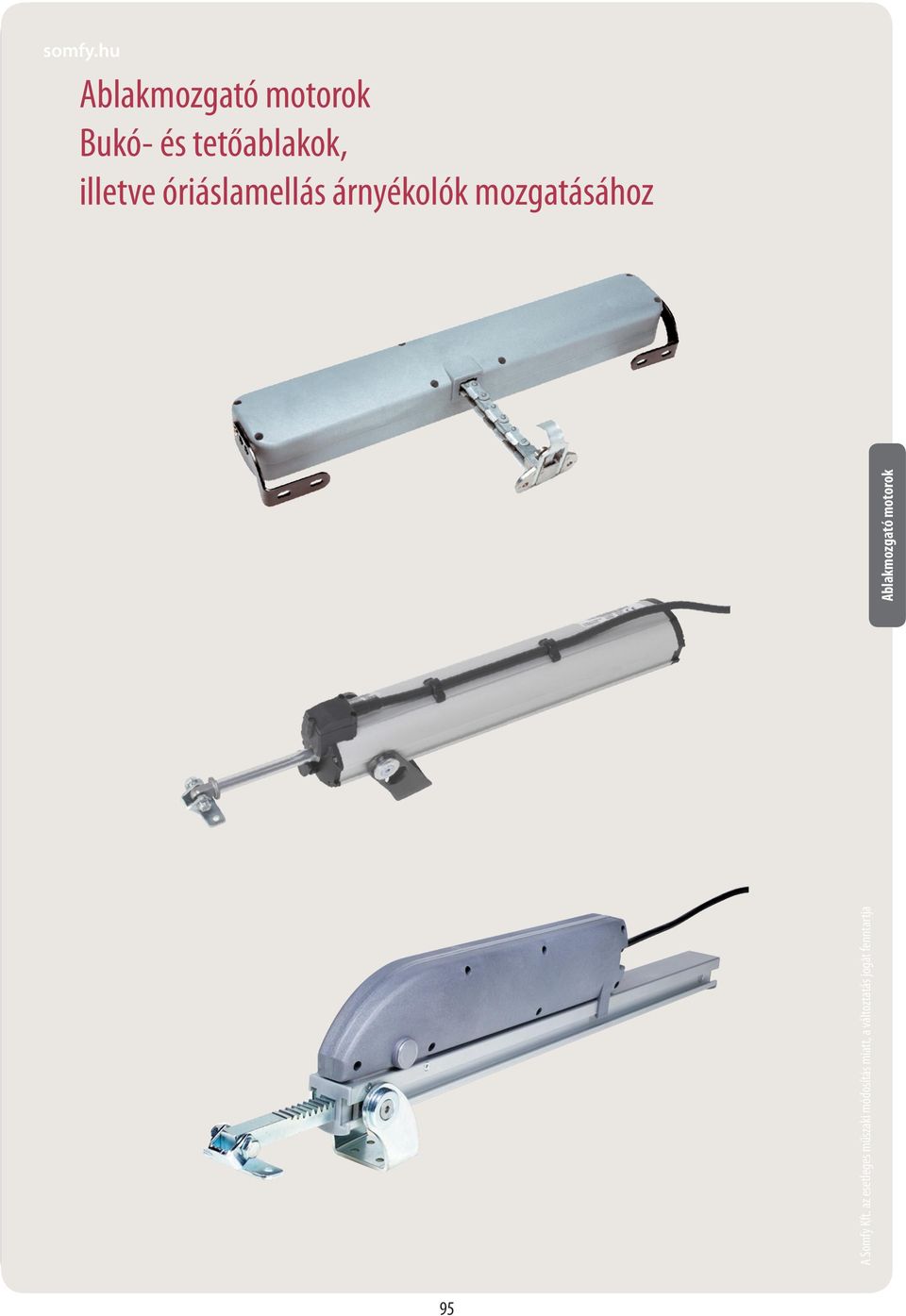

15 Adapteri Ablakmozgató i zabieraki motorok Bukó és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához Ablakmozgató Somfy motorok 95

16 Adapteri Ablakmozgató i zabieraki motorok Bukó és tetőablakok, illetve óriáslamellás árnyékolók mozgatásához A Somfy csoporhoz tartozó Mingardi motorok, minden típusú bukó illetve tetőtéri ablakokhoz biztosítanak motoros mozgatást. A tolórudas motorok az óriás lamellás árnyékolók mozgatására is alkalmasak. A Mingardi motorok vezérlése kompatibilis minden Somfy vezérléssel. Használhatók erősáramú, buszos (animeo vezérlés) illetve RTS alapú szél és fényvezérléssel. Animeo rendszerben használva összehangolható az árnyékolók illetve az ablakok mozgatása. A motorok használhatók füstelvezető illetve szellőztető rendszerekhez is. A motorok a Somfytól megszokott megbízható minőséggel rendelkeznek, működésük során karbantartást nem igényelnek. Merevláncos motorok Micro M+, Micro S Ablakmozgató Somfy motorok Új Kifelé nyíló ablakok (felső zsanéroszás) Befelé bukó ablakok (alsó zsanérozás) Tetőablakok Tolórudas motorok D8 Fce, Euro 1+ Kifelé nyíló ablakok (felső zsanéroszás) Tetőablakok Óriás lamellás árnyékolók Fogasléces motorok System O+/2 Új Kifelé nyíló ablakok (felső zsanéroszás) Tetőablakok Óriás lamellás árnyékolók! További információkkal kapcsolatosan kérjük, keresse ügyfélszolgálatunkat

17 Adapteri Motorválasztó i zabieraki táblázat Merevláncos és tolórudas Motor választó táblázat Merevláncos motorokhoz Lökethossz (mm) 150 N 200 N 250 N 350 N 400 N 100 mm Micro Kit+ 150 mm 200 mm Micro S 300 mm 250 mm Micro 02 Micro S (loco fabryka) 280 mm Wysięg do Micro L ustawienia do mm 380 mm Micro 02 Micro L 400 mm 420 mm Micro XL 600 mm Micro XL A megfelelő nyomaték méretezésével kapcsolatosan keresse ügyfélszolgálatunkat. Tolórudas motorokhoz Lökethossz (mm) 200 N 450 N 500 N 500 N N 70 mm Euro mm D4 Fce System 0+ System S2 200 mm Euro 1+ D8 Fce 230 mm System 0+ System S2 280 mm 300 mm D4 Fce Euro 1+ D8 Fce D16 Fce/Euro mm System 0+ System S2 400 mm D8 Fce 500 mm Euro 1+ D16 Fce 550 mm System 0+ System S2 750 mm System 0+ System S mm System 0+ System S2 A megfelelő nyomaték méretezésével kapcsolatosan keresse ügyfélszolgálatunkat. Ablakmozgató Somfy motorok 97

18 Adapteri Glydea i zabieraki motoros karnis Függöny akasztó Normál és nagy igénybevételű kocsik Glydea 35 húzókocsi SOMFY INNOVÁCIÓ Kocsi hullámos függönyhöz Nagy igénybevételű húzókocsi Kézzel is működtethető Glydea Somfy SOMFY INNOVÁCIÓ Rejtett kábelvezetés Touch Motion My funkció Beépített 24 Vos tápegység Könnyen csatlakoztatható RTS vevő PLUG IN MODULOK: RTS vevő RS 485 modul Tandem modul Glydea, SOMFY MINŐSÉG 15 év működésre tesztelve. 5 év garancia. A nemzetközi előírásoknak is megfelel. év Garancia Glydea, a különbség a részletekben rejlik! A kívánt méretű motoros mozgatású függönykarnis készre szerelt állapotban. Esztétikus Rejtett kábelvezetés: a kábel tetszőlegesen alul vagy felül is elvezethető. Minimális fényrés a mennyezeti konzol méretének köszönhetően. Egyedi funkciók Touch Motion kézzel történő mozgatás esetén a motor automatikusan elindul. Tetszőlegesen beállítható «My» köztes pozíció. Állítható sebesség: 12.5 cm/mptől 20 cm/mpig. Könnyű beszerelés A motor az álmennyezetbe is rejthető. A helyszínen a kívánt oldalra szerelhető. Egyszerű csatlakozás: Standard szerelés Fejjel lefelé történő szerelés Flexibilis Széleskörű felhasználás: Speciális alkatrészek, speciális függöny megoldásokhoz. A Somfy innovációnak köszönhetően a különféle vezérlések egyszerűen csatlakoztathatóak a motorba. Hajlítási rádiusz 30 cm. Max. 15 m hosszú karnishoz, illetve max. 100 kgos függönyhöz (tandem). Animeo árnyékolórendszerbe integrálható. Csendes Csendes működés (<44 db(a)). Lágy indulás és megállás. Egyszerű Automatikus végállás beállítás és akadály érzékelés. Beüzemelés után karbantartást nem igényel. 98

19 Glydea Adapteri i zabieraki motoros karnis Mennyezeti konzol: egyszerű beszerelés Mennyezeti konzol: minimális fényrés Megerősített bordásszíj A motor tetszőlegesen szerelhető a karnis jobb vagy bal oldalára Széleskörű kínálat minden típusú függönyhöz OLDALRÓL NYÍLÓ KÖZÉPRŐL NYÍLÓ HAJLÍTOTT KARNIS TÍPUSOK animeo Glydea IB+ Glydea kg / 10 m 35 kg / 10 m Glydea 60e 60 kg / 10 m 60 kg / 10 m Glydea 60e Tandem 100 kg / 15 m 100 kg / 15 m Vezérlések széles választéka Standard vezérlési lehetőség 230 Vos kapcsolóval potenciálmentes kapcsolóval intelligens épületvezérléssel Glydea hoz csatlakoztatható «plug in» modulok: RTS vevő kompatibilis az összes SOMFY RTS vezérléssel. RS485 modul kétirányú automatizálási rendszer. Tandem modul két Glydea 60e motorral 100kgos súlyig alkalmazható. 99

20 Adapteri i zabieraki 100

21 Adapteri Sonesse i rendkívül zabieraki halk motor (44 db) belső árnyékolókhoz Sonesse 30 motor rolókhoz Termék leírás: 24 Vos csőmotor RTS vagy WT változatban gyors fordulatszám, halk működés (44 db) Ajánlás: roló illetve vetítővásznak mozgatásához Sonesse 40 motorok rolókhoz, pliszékhez, fareluxákhoz Termék leírás: 230Vos csőmotor RTS illetve WT változatban gyors fordulatszám, halk működés Sonesse 50 motor rolókhoz, vetítővásznakhoz Ajánlás: rolók, római rolók, pliszék, fareluxák mozgatáshoz Modulis távirányítókkal kompatibilis, így fareluxák billentésére is alkalmas. Halk motor Sonesse 30, 40 és 50 Termék leírás: 230 Vos csőmotor RTS vagy WT változatban gyors fordulatszám, halk működés (44 db) Ajánlás: roló illetve vetítővásznak mozgatásához 10 m 2 ig Sonesse 30 RTS Adapter, menesztő Sonesse 30 RTShez Ø 38 mm, HD Ø 40 x 1,5 mm Sonesse 50 RTS Sonesse 50 PA Sonesse 40 WT motorok SONESSE 40 WT 3/30 SONESSE 40 WT 6/20 SONESSE 40 WT 9/12 Sonesse 40 RTS motorok: SONESSE 40 RTS 3/30 SONESSE 40 RTS 6/20 SONESSE 40 RTS 9/ Műszaki adatok Sonesse 30 RTS Sonesse 50 RTS /50 PA Sonesse 40 RTS/WT Nyomaték (Nm) 2 3 3/6/9 Névleges működési sebesség (ford./perc) /20/12 Áramfelvétel max. terhelésnél (ma) /550/980 Tápfeszültség (V) 24 VDC 230 VAC 230 VAC Zajszint (db) <50 Működési hőmérséklet 0 Ctól +60 Cig 0 Ctól +60 Cig 0 Ctól +60 Cig Védelem IP 30 IP 31 IP44 Minősítés CE CE CE Tápkábel (mm 2 ) 2 x 0,25 3 x 0,75/4 x 0,75 2 x 0,75 / 3 x 0,75 101

22 Adapteri Tápegység i zabieraki illetve vezérlés kiválasztó táblázat 24Vos motorokhoz Tápegység 24V LW 25B44/ LV 25B44 LV 25B64 LW 25B83 LT 28B73 LW 25E83 Sonesse 30 DCT RTS Power 0,5 DC Power 1,5 DC Power 2,7 DC GPS100 animeo Power Supply Kiválasztó táblázat Kapcsolók 24V Inis DC Centralis DC IB Rádióvevő 24V DC RTS Rec Sonesse 30 RTS Beépített rádióvevős tápegységek 24V Power 1 X 2,5 DC RTS Power 4 X 2,5 DC RTS 6 4 x x x x 5 Infra IRS 300 GPS Animeo MoCo 4 DC/DCE Belső árnyékolók, 230Vos motorok LS 40 LS 40 Altus Altus 40 RTS 40 RTS LT 50 LT 50 LT 50 PA PA Sonesse Sonesse 5040 és 50 Altus Altus Stehle J002 J

23 Adapteri 24Vos motorkiválasztó i zabieraki táblázat, belső árnyékolókhoz Árnyékoló típus Motor típus Tengely / Sín Roló LT 28 Tengely átm. Maximális súly Maximális magasság (m) Maximális méret (m 2 ) (u kilogramima) Max visina Ø 28 Ø 32 Ø 34 Ø 38 5,0 kg 4,3 kg 4,1 kg 3,6 kg 3,5 m 4,0 m 4,2 m 4,7 m Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Roló Roll Up WireFree Tengely átm. (u metrima) Max xxxx površina (u m2) Ø 34 Ø 38 5,5 kg 5,0 kg 3,5 m Kb.: 6 m 2 Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Roló Sonesse 30 Tengely átm. Ø 38 Ø 40 7,5 kg 5 m Kb.: 10 m2 Függ a tengely méretétől, illetve az anyag súlyától (kg/m 2 ). Reluxa LV és LW Profil/lamella mm) 0,4 Nm 0,6 Nm 0,8 Nm 25/16 1,6 2,5 3,3 25/25 1,6 2,5 3,3 35/25 2,0 3,0 4,1 35/35 2,0 3,0 4,1 50/50 2,0 3,0 4,1 Reluxa 35/50 mm Tilt WireFree Profil 3,5 m LV = 4 m2 LW = 5 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m2). Alu Fa Alumínium Fa Kiválasztó táblázat xxxx 50 mm 15 kg 3,6 m 2,7 m 11 m2 7,0 m2 Pliszé LW Profil 25 mm 0,4 Nm 0,8 Nm 1,6 3,3 3,5 m LW = 12 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). Kettős pliszé LW Profil 25 mm 0,4 Nm 0,8 Nm 1,6 3,3 3,5 m LW = 10 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). Római függöny LV és LW Profil LV/ LW LV LW 25 mm Vízszintes árnyékoló LW Profil Függöny Glydea 25 mm Fali vagy mennyezeti felfogató 0,4 Nm 0,6 Nm 0,8 Nm 2,2 3,3 4,5 0,4 Nm 0,8 Nm 0,9 1,8 3,5 m 3,5 m LV = 4 m2 LW = 5 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). LW = 9 m2 A maximális méret függ a lamella / árnyékoló súlyától (kg/m 2 ). 35kg/60kg/100kg 10m szélesség Függ az anyag súlyától (kg/m2). 103

24 Bioklimatikus homlokzatok Intelligens árnyékolóvezérlés Bioklimatikus homlokzatok 104

25 Bioklimatikus homlokzatok Az animeo vezérléssel a SOMFY egy teljesen automatizált épületvezérlési megoldást biztosít különböző típusú épületek árnyékolástechnikai elemeinek, illetve ablakainak vezérlésére. A vezérlési család célépületei: irodaházak, közületi épületek, bevásárló központok, kórházak, tanintézetek, kulturális központok Az animeo rendszer felhasználói komfort, energia takarékosság és biztonsági funkciókon keresztül oldja meg az épület árnyékolóinak összehangolt mozgatását. Az épület több egységre, zónára bontható, ezáltal az árnyékolók homlokzatonként az időjárási körülményeknek (szél, napsütés, eső stb.) megfelelően, automatikusan működnek. A Zóna Minden fajta árnyékoló típus alkalmazható B Zóna Bioklimatikus Kollégák homlokzatok Aktív árnyékolás Napsütés esetén az árnyékolók lehúzódnak, borús idő esetén viszont újra felhúzódnak. Így mindig csak azon az oldalon vannak leengedve az árnyékolók, ahonnan a nap süt. Az aktív árnyékolással komfortossá és energiatakarékossá teszi lakását, irodáját. 105

26 animeo Solo Adapteri i zabieraki Az animeo Solo árnyékoló vezérlés ideális 1 homlokzatú illetve sarok épületek 2 homlokzatának magas szintű árnyékoló vezérelésére. Az animeo SOLO tulajdonságaiban megegyezik az animeo Compacttal, sőt mivel egy újabb fejlesztésről van szó, további beépített energiatakarékos funkciókkal is rendelkezik. animeo Somfy Solo Előnyök 1 vagy 2 zónás központ könnyen telepíthető, egyszerű beállítás, LCDs kijelző automatikus, illetve manuális üzemmód (fény és szélérzékelő csatlakoztatása) külső hőmérséklet érzékelő esetén energiatakarékos funkciók a téli időszakra ( Hőtartás, Napmelegítés ) zónánkénti időzítés (naponta két időtartomány) riasztókkal, tűzjelző rendszerekkel összehangolható árnyékoló működés kompatibilis Somfy Motor Controllerrel, illetve TR2 relével minden típusú motoros árnyékolók és ablakok vezérléséhez Megnevezés animeo Solo 1 zónás központ animeo Solo 2 zónás központ Érzékelők animeo Solohoz Szélérzékelő Szél és fényérzékelő Kültéri hőmérsékletérzékelő Esőérzékelő

27 Adapteri Bioklimatikus i zabieraki homlokzatok Komfort és energiatakarékosság Az animeo rendszer felhasználói komfort, energiatakarékosság és biztonsági funkciókon keresztül oldja meg az épület árnyékolóinak összehangolt mozgatását. Automatikus vagy kézi vezérlés Az épület árnyékolóit zónákra, homlokzatokra bonthatjuk, amelyeket az időjárási kondícióknak megfelelően különbözőképen vezérelhetünk. Lehetőségünk van egyéni, zóna, illetve az egész épület árnyékolóinak vezérlésére. Kompatibilis vezérlés: IB, IB+, EIB, LON Különféle üzemmódok Lehetőségünk van különféle üzemmódok választására. Eldönthetjük, hogy éppen az egyéni komfortot vagy az energiatakarékos működtetést részesítjük előnyben. Az energiatakarékos üzemmód a rendszer teljesen automata működését jelenti, ahol a felhasználó nem tudja az árnyékolókat egyénileg működtetni. Kompatibilis vezérlés: IB+, EIB, LON Lamella billentés Lamellás árnyékolóknál speciális funkció a lamellák napálláskövetése. A szoftver automatikusan kikalkulálja azt az optimális lamellabillentést, amely megvéd a közvetlen napsugárzástól, de elég természetes fényt juttat a helyiségbe. Kompatibilis vezérlés: IB+, EIB, LON Speciális energiatakarékos funkciók A rendszer összekapcsolható az épület fűtő és légkondicionáló központjával. Az árnyékolók más épületgépészeti egységével való összehangolása tovább növeli az épület energiahatékonyságát. Kompatibilis vezérlés: IB+, EIB, LON Bioklimatikus Somfy homlokzatok animeo Compact Az animeo Compact a Somfy intelligens árnyékoló vezérlés családi házakra illetve kisebb irodaházakra szabott változata. Az animeo Compact ötvözi egy komoly épületvezérlés tulajdonságait az egyszerű felhasználóbarát működtetéssel. Az animeo Compact komfortossá, biztonságossá és energiatakarékossá teszi épületét. Az árnyékoló vezérlés segítségével az épület 4 egységre, zónára bontható. Az időjárási paraméterek (szél, fény, eső, hőmérséklet) mérését az animeo Compact időjárás állomás végzi. A vezérlés számítógépes szoftver illetve LCD kijelző segítségével egyaránt lehetséges. Központi kapcsoló prze àcznik budynku Programowanie bez LCD komputera kijelző Helyi prze àczniki kapcsolók lokalne Compact kompaktowy időjárás czujnik pogodowy állomás 4 zónás strefowy központi kompaktowy egység kontroler (BuCo) budynku Motor vezérlők (MoCo) 107

28 Adapteri animeo i Compact zabieraki kisebb épületekhez Központi egység BuCo Compact 4 zóna összehangolt vezérlését teszi lehetővé az időjárás állomás értékei alapján. Közvetlen PC illetve LCD kijelző csatlakozással, továbbá riasztó és főkapcsoló bemenettel rendelkezik. Műszaki adatok Tápfeszültség ~230V / 50 Hz Védelem IP 20 Felfogatás DIN sín Működési hőmérséklet 0 Ctól +45 Cig Méret 210 x 90 x 63 animeo Somfy Compact aniemo IB+ Compact LCD csomag animeo IB+ Compact szoftveres csomag Compact időjárás állomás Compact szenzor Compact Szoftver Az alábbi érzékelőket tartalmazza: 3 irányú fényérzékelő, (pl.: kelet, dél, nyugat) szélsebesség érzékelő hőmérséklet érzékelő fűtött esőérzékelő időszinkronizálás (DCF) IP 65ös védelem méret: 70 x 100 x 130 mm PCs szoftver USBs csatlakoztatás könnyű beállítás felhasználóbarát működtetés Tápegység Power 4,5 DC Compact szenzor Vos motorok tápegységeként Moco 4 DCvel használható méret: 130 x 180 x 61 mm párhuzamosíthatók 2 x 4,5 A = 9 Tápegység Power 4,5 DC LCDs kijelző Compact szoftver PCs vezérlés helyett használható rendszer beállítása illetve működtetése szoftveres vezérléssel egyenértékű LCDs kijelző

29 animeo Adapteri i IB+ zabieraki Premium nagyobb épületekhez Egy homlokzat az épület azon felülete, ahol a külső és belső környezet közötti legnagyobb energiaáramlás megy végbe. Ha az árnyékolókat, ablakokat motorizáljuk és vezérléssel látjuk el, az épület hővesztesége jelentősen csökken. Az animeo IB+ Premium árnyékoló vezérlés a felhasználó igényeihez igazodva, az épület árnyékolóit összehangoltan mozgatja növelve ezzel az épület energiatakarékosságát illetve biztonságát. Életterünk illetve munkahelyi környezetünk komfortosabb lesz, emellett jóval kevesebbet kell a fűtés és hűtés költségeire fordítanunk. A számítógépes grafikus szoftver lehetővé teszi a gyors és egyszerű használatot. Az épület árnyékolóit zónákra és homlokzatokra bontva az időjárási viszonyoknak megfelelően vezérelhetjük. Az animeo IB+ Premium megoldást nyújt mindenfajta épület árnyékolóinak a vezérlésére. animeo: megoldás rozwiàzanie minden kompatybilne típusú árnyékoló ze wszystkimi vezérlésére urzàdzeniami zaciemniajàcymi i otwierajàcymi. animeo Somfy IB+ Premium Koncepcja animeo IB+ animeo Premium IB+ vázlatos felépítés Napellenzők Zsalúzia Roló Ablak/Tetőablak Markizy / Markizorolety aluzje Rolety Okna i Êwietliki MoCo MoCo MoCo MoCo MoCo AC sterownik motorvezérlő nap dów AC DC sterownik motorvezérlő nap dów DC AC sterownik motorvezérlő nap dów AC AC/DC sterownik motorvezérlő nap dów AC/DC Belső wewn trzny érzékelő interfejs doboz czujników zewn trzny Kültéri érzékelő interfejs BuCo czujników kontroler Központi doboz egység budynku Külső temp.zew. hőmérséklet Szélsebesség si a wiatru Eső deszcz Fény s oƒce Szélirány kierunek wiatru animeo IB+ animeo Premium IB+ software szoftver 109

30 Adapteri animeo i IB+ zabieraki Premium nagyobb épületekhez 8 zónás (16 zónássá bővíthető) összehangolt működés HVAC központtal egyszerű beállítás, működtetés USBs kapcsolódás Központi egység BuCo IB+ Premium 8 zóna összehangolt vezérlését teszi lehetővé az időjárás állomás értékei alapján. 2 db BuCo használatával a rendszer 16 zónásra bővíthető. Közvetlen PC csatlakozással, riasztó, főkapcsoló bemenettel rendelkezik. Fűtő és légkondicionáló központtól érkező jelek fogadására is képes. animeo Somfy IB+ Premium Műszaki adatok Tápfeszültség ~230V / 50 Hz Védelem IP 20 Felfogatás DIN sín Működési hőmérséklet 0 Ctól +45 Cig Méret 210 x 90 x 63 BuCo IB+ Premium Időjárás állomás Állványra szerelt érzékelő állomás 8 irányú fényérzékelő, 45 os irányban (Extra változat) szélsebesség érzékelő precíz szélirány érzékelő (Extra változat) külső hőmérséklet érzékelő fűtött esőérzékelő (Extra változat) kültéri érzékelő doboz védelem: IP65 állvány magasság: 3200 mm Alumínium időjárás állomás Standard Alumínium időjárás állomás Extra

31 Adapteri animeo i 230Vos zabieraki motorvezérlők Motor Controller (MoCo) Motorvezérlő MoCo 4 AC 4db AC motor vezérlése rögzíthető köztes pozíció 4 egyéni kapcsoló csatlakoztatása IB+ digitális csatlakozás a központtal RTS kártyával mind a 4 motor rádiósítható Műszaki adatok Tápfeszültség ~ 230V / 50Hz Védelem IP 20 Felfogatás Fali vagy DIN sínes Működési hőmérséklet 0 Ctól +45 Cig Méretek DIN sínes 210 x 90 x 63 mm Méretek Fali 255 x 180 x 63 mm MoCo 4AC WM Fali MoCo 4AC DRM DIN MoCo 1 AC WM Fali Somfy MoCo MoCo 1 AC WM FTS rendszerhez MoCo 4 AC bekötése 230 V Központi Sterowanie vezérlés centralne IB / BuCo Helyi Prze àczniki vezérlés lokalne kapcsolóval Centralis és/ IB vagy távirányítóval Opció rádiósítás infra vevőkártya csatlakoztatása RTS kártya vezérlés Telis 1 RTS távirányítókkal zsalúzia esetén lamella billentés Telis 4 Modulis távirányítóval 111

32 Adapteri animeo i 24V zabieraki DC motorvezérlők Motor Controller (MoCo) Motorvezérlő MoCo 4 DC/DCE 4db 24Vos DC motor vezérlése rögzíthető köztes pozíció 4 egyéni kapcsoló csatlakoztatása IB+ digitális csatlakozás a központtal RTS kártyával mind a 4 motor rádiósítható Somfy MoCo Műszaki adatok Tápfeszültség ~230V/50Hz MoCo 4 DCE / 24 VDC MoCo 4 DC Védelem IP 20 Felfogatás Falra szerelhető Működési hőmérséklet 0 Ctól +45 Cig Méretek Fali 255 x 180 x 63 mm MoCo 4 DC Fali változat MoCo 4 DCE Fali változat Beépített 24Vos tápegység MoCo 4 AC bekötése 24 V CD Központi Sterowanie vezérlés centralne IB / BuCo Helyi Prze àczniki vezérlés lokalne kapcsolóval Centralis IB és/ vagy távirányítóval Különleges funkció MoCo 4 DCE (Enkoder) Lamellák dőlésszögének visszajelzése (Belső árnyékolóknál) beépített 24Vos tápegység, 4 x 0,5A LW 25 E83 motor használata Opció rádiósítás: infra vevőkártya csatlakoztatása RTS kártya vezérlés Telis 1 RTS távirányítókkal zsalúzia esetén lamella billentése Telis 4 Modulis távirányítóval 112

33 Adapteri animeo i IB+ zabieraki kiegészítő vezérlés Megnevezés Belső érzékelők csatlakoztatása Inside sensor box 8 zónakapcsoló csatlakoztatása 2 db belső érzékelő csatlakoztatása Beltéri hőmérséklet érzékelő 1 mes kábellel Beltéri hőmérséklet érzékelő fehér méret: 75 x 75x 25 mm animeo Somfy IB+ Power 4,5 DC tápegység névleges áram 4,5 A Concept 25 motorok esetén 2 db MoCo 4 DC tápellátása (8 motor) 2 db tápegység összekapcsolható 2 x 4,5 A = 9 A animeo Zone Splitter alzónák létrehozásához RTS vevőkártya MoCohoz (4 csatornás) MoCo 4 AC, MoCo 4 DC/DCEbe illeszthető egyéni távirányítású vezérlés Telis Modulissal kompatibilis mindegyik animeo rendszerrel használható: IB+ Compact, IB+ Premium, KNX, LON Infra vevőkártya MoCohoz MoCo 4 AC, MoCo 4 DC/DCEbe illeszthető egyéni távirányítású vezérlés IR vevő MoCohoz 1 csatornás infra vevő

34 Bioklimatikus Adapteri i zabieraki homlokzatok Az animeo IB+ az időjárási feltételekhez alkalmazkodva lehetővé teszi különböző energiatakarékos funkciók megvalósítását is. Kellemes munka, illetve lakókörnyezetet biztosít. Összehangolt, energiatakarékos és felhasználói komfortfunkciók szerinti működés. Animeo IB+ megoldás egy költséghatékony és magas szintű árnyékoló vezérlő rendszerre. KNX árnyékoló vezérlések. Nyitott protokollos vezérlés. Bioklimatikus Somfy homlokzatok Az animeo KNX termékek Wraz z systemem animeo lehetőséget adnak árnyékoló EIB/KNX, zarzàdzanie fasadami rendszerek dynamicznymi zosta o KNX zintegrowane z vezérlésre. mi dzynarodowym Tökéletes protokoll szerinti épületautomatizálás standardem technicznego más gyártók zarzàdzania (világítás, budynkami (oêwietlenie, klimatyzacja, ogrze légkondicionálás, fűtés stb.) KNX termékeivel is wanie, bezpieczeƒstwo, itp.). együttműködve. LON árnyékoló vezérlések. Nyitott protokollos vezérlés. animeo LON: LonMark standardon alapuló árnyékoló vezérlés. Költséghatékony megoldás, maximális komfort és rendszerfunkciók mellett. Összehangolható más LonMark termékekkel (világítás, légkondicionálás, fűtés, stb.). RTS (Radio Technology Somfy) kompatibilis motorvezérlők Animeo IB+, KNX, LON vezérlőkbe helyezhető RTS rádiós vevőkártyával az összes csatlakoztatott motor rádiós vezérlésűvé alakítható. A RTS kártya kompatibilis Telis Modulis távirányítóval, aminek görgőjével a lamellák billentése finoman beállítható. 114
