1 Beépített rádióvevős motorok esetén, a motorok végállásait a távirányító segítségével állítjuk be. A rádiós rendszer lehetőséget ad távirányítók, adók illetve rádiós szél- és fényérzékelők egyszerű társításra. Tetszés szerinti motorcsoportok alakíthatóak ki. Egyéni Sterowanie vezérlés indywidualne egy redőnyhöz. pojedynczej os ony okiennej Egyéni Sterowanie vezérlés indywidualne több árnyékolóhoz dla wielu produktów (Napelleznő, (np. rolety, roletki redőny, materia owe, roló, zsaluzia) ekran wizyjny do kina domowego, aluzje 50 mm) Telis 1 RTS Pure Telis 4 RTS Lounge Situo RTS Időzített Programowanie árnyékoló czasowe mozgatás jednej lub kilku os on Automatikus Automatyka wiatrowa szélvédelem, dla jednej egyéni lub vezérléssel kilku os on okiennych Chronis RTS Chronis RTS L Comfort Eolis RTS Telis 1 Silver Telis 4 RTS Patio 16 csatornás távirányító Automatikus Automatyka s oneczno-wiatrowa szél- és fényvezérlés, dla egyéni jednej lub vezérléssel kilku os on okiennych Soliris RTS Telis Soliris RTS Patio Telis 4 Soliris RTS Patio Kedvenc, köztes pozíció A my funkció segítségével elmenthető az árnyékoló kedvenc, köztes pozíciója, majd a my gomb megnyomásával azonnal előhívható. Könnyen programozható vagy módosítható a még nagyobb kényelem érdekében. 45

2 Kibővített megoldások napellenzőkhöz Kibővített megoldások napellenzőkhöz Kibővített megoldások napellenzőkhöz A Somfy Terrace concept elgondolásának lényege, hogy napellenzőjét kibővítheti számos olyan előnnyel, amelyek az esti, illetve a tavaszi/őszi évszakban is lehetőséget biztosítanak terasza komfortos használatára. A szél- és fényérzékelővel felszerelt napellenző tovább bővíthető a napellenzőn elhelyezett világítás illetve hősugárzó modulokkal. Válasszon a napellenzőhöz Modulis távirányítót! Így a távirányító görgőjével finoman beállíthatja (dimmelheti) a megfelelő megvilágítást, illetve hőmérsékletet. 46

3 Kibővített megoldások napellenzőkhöz Megnevezés Cikkszám Heating Modulis Ramp RTS hősugárzó modul, beépített RTS rádióvevővel szabályozható hősugárzás (dimmelhető) köztes pozíció 92% energia-hatékonyság univerzális rögzítő konzol: falra, mennyezetre, napellenzőre Lighting Modulis Ramp RTS világítás modul, beépített RTS rádióvevővel szabályozható fényerősség (dimmelhető) köztes pozíció univerzális rögzítő konzol: falra, mennyezetre, napellenzőre Rádióvevők világításhoz Dimmer Lighting RTS Rádiós világításvezérlő, fényerősség-szabályozással 230 V; 50 Hz; max.: 300 W; normál és halogén izzókhoz. Kompatibilis Modulis távirányítóval Kibővített megoldások napellenzőkhöz Lighting Slim Receiver RTS Kültéri rádióvevő, rejtett szereléshez. Világítás ki/be kapcsolására. 230 V; 50 Hz; max.: 500 W; normál és halogén izzókhoz Lighting Indoor RTS Beltéri süllyesztett rádióvevő, 230 V; 50 Hz; 500 W; normál és halogén izzókhoz Lighting Outdoor RTS Kültéri rádióvevő, vízmentes dobozban. 230 V; 50 Hz; 500 W; normál és halogén izzókhoz Rádióvevők hősugárzóhoz Heating Receveiver RTS Rádiós hősugárzó vezérlő, 2kW-ig; 50 Hz; hősugárzókhoz. Heating MOD/VAR Receiver RTS 2KW PCB Rádiós hősugárzó vezérlő, dimmelhető. 2kW-ig; 50 Hz; hősugárzókhoz. Heating MOD/VAR Receiver RTS 3KW Rádiós hősugárzó vezérlő, dimmelhető. 3kW-ig; 50 Hz; hősugárzókhoz

4 Meteolis RTS Meteolis RTS Télikertek illetve nagy üvegfelületű teraszok intelligens vezérlőegysége, ami maximális komfortot és kényelmet biztosít. Egyaránt használható más lakó vagy középület árnyékolóinak intelligens központi vezérléseként is. Meteolis RTS A Meteolis RTS minden RTS eszközzel kompatibilis. Különböző paramétereknek megfelelően úgy, mint külső, belső hőmérséklet, fényérték, szél, eső, páratartalom, időzítés, naplemente működteti a redőnyöket, napellenzőket, hűtő, fűtő központot, szellőztetést illetve a világítást. Kijelzőjének köszönhetően nyomon követhetjük árnyékolóink vezérlését, illetve az időjárási paramétereket és egyszerűen kiválaszthatjuk az automata vagy a manuális üzemmódot. A Meteolis RTS folyamatosan fogadja és feldolgozza a télikert közelében felszerelt időjárás állomásról érkező jeleket és megjeleníti a kijelzőn. Előnyök Egyéb kompatibilis termékek közvetlenül vezérli az RTS motorokat, illetve vevőegységeket. a rendszer utólag is egyszerűen és gyorsan bővíthető lehetőség van több berendezés egyidejű vezérlésére 48

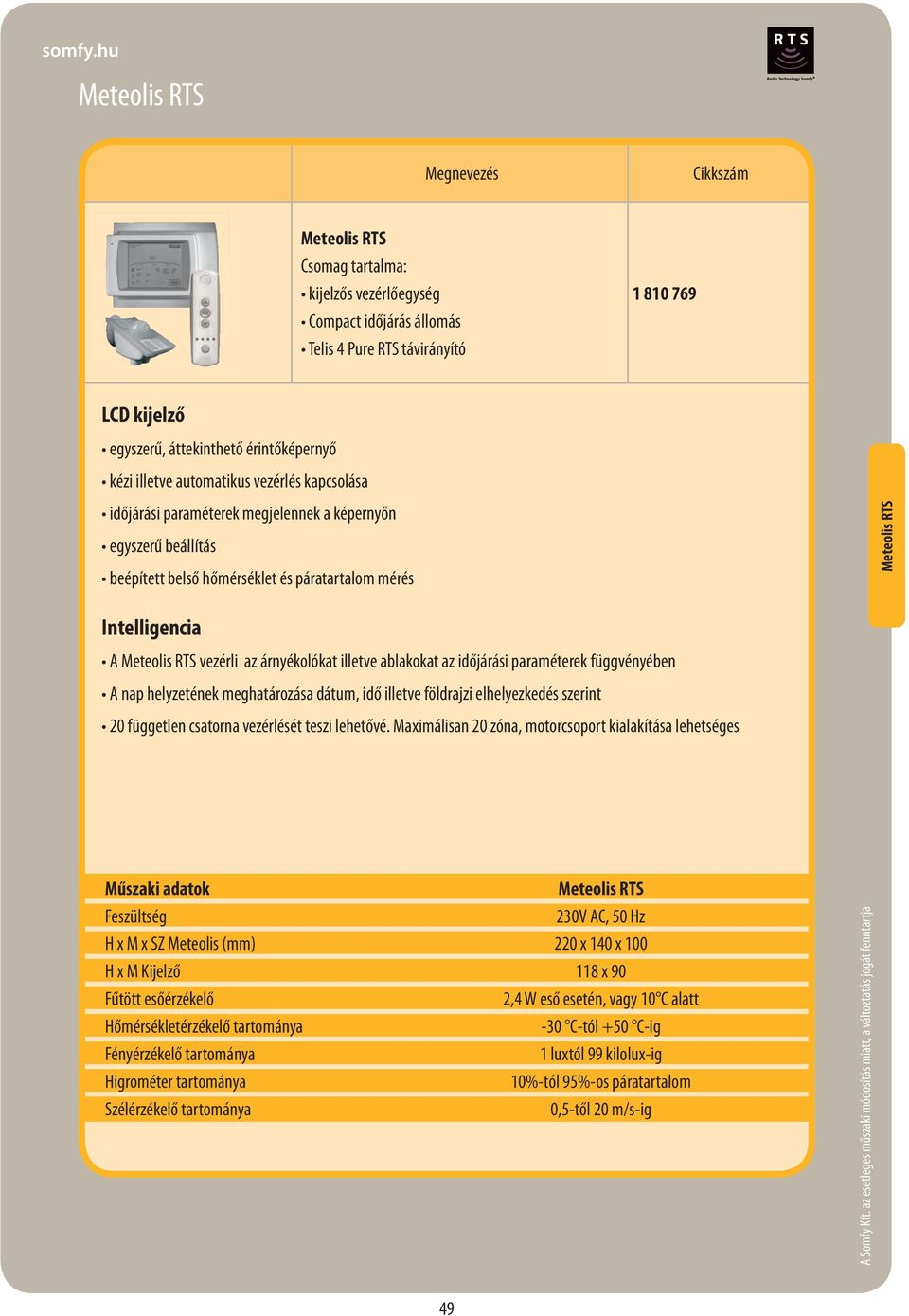

5 Meteolis RTS Megnevezés Cikkszám Meteolis RTS Csomag tartalma: kijelzős vezérlőegység Compact időjárás állomás Telis 4 Pure RTS távirányító LCD kijelző egyszerű, áttekinthető érintőképernyő kézi illetve automatikus vezérlés kapcsolása időjárási paraméterek megjelennek a képernyőn egyszerű beállítás beépített belső hőmérséklet és páratartalom mérés Meteolis RTS Intelligencia A Meteolis RTS vezérli az árnyékolókat illetve ablakokat az időjárási paraméterek függvényében A nap helyzetének meghatározása dátum, idő illetve földrajzi elhelyezkedés szerint 20 független csatorna vezérlését teszi lehetővé. Maximálisan 20 zóna, motorcsoport kialakítása lehetséges Műszaki adatok Meteolis RTS Feszültség 230V AC, 50 Hz H x M x SZ Meteolis (mm) 220 x 140 x 100 H x M Kijelző 118 x 90 Fűtött esőérzékelő 2,4 W eső esetén, vagy 10 C alatt Hőmérsékletérzékelő tartománya -30 C-tól +50 C-ig Fényérzékelő tartománya 1 luxtól 99 kilolux-ig Higrométer tartománya 10%-tól 95%-os páratartalom Szélérzékelő tartománya 0,5-től 20 m/s-ig 49

6 Bekötési rajz RTS motorok és vezérlés Beépített rádióvevős motorok bekötése ALTUS 50/60 RTS OREA 50/60 RTS OXIMO RTS ALTUS 40 RTS Bekötési rajz Ugyanazzal a távirányítóval több árnyékoló vagy árnyékoló csoport is vezérelhető. A TELIS távirányítóval egyaránt működtethetünk garázs - és kertkaput illetve világítást is. Példa Altus RTS motorra 50

7 Bekötési rajz RTS motorok és vezérlés Utólagos rádiósítás redőnyökhöz: egyéni és csoportvezérlés kialakítása, távirányító illetve programóra segítségével Bekötési rajz Utólagos rádiósítás napellenzőkhöz, szél - és fényvezérléssel. Opció: esőérzékelő. Soliris Sensor RTS 3 x 1,5 Universal Receiver RTS 3 x 1,5 4 x 1,5 51

8 Motorvezérlő - Centralis Uno IB Centralis Uno IB Kisebb épületek, irodaházak IB vezérlésére alkalmas, kapcsolóba épített motorvezérlő. Egyszerű és nagy hatótávolságú csoportvezérlés alakítható ki. Például: homlokzatok központi szél- és fényvezérlése. Minden vezérelni kívánt motorhoz külön Centralis Uno IB szükséges. Köztes pozíciók rögzítése (IP1/IP2) A Centralis Uno IB segítségével két köztes pozíciót tudunk megjegyeztetni. IP1 a lenti végállásból behívott köztes pozíció (zárt redőny) IP2 a fenti végállásból behívott köztes pozíció (nyitott redőny) Centralis Uno IB A köztes pozíció behívása a felső illetve alsó végállásokból, a STOP gomb megnyomásával történik. Példa IP1-re: Szellőztető pozíció Példa IP2-re: Félig leengedett árnyékoló Alkalmazás A vezérlés előnyei kapcsoló és motorvezérlő egyben csoportvezérlés egyszerű kialakítása kapcsoló helyére szerelhető a központi vezérlés ki/be kapcsolható köztes pozíciók rögzítése Bekötési Schematy rajz okablowania az na oldalon str

9 IB - csoportvezérlés Megnevezés Cikkszám Centralis Uno IB/VB IB rendszer helyi kapcsolója Centralis Uno IB redőnyhöz, napellenzőhöz Centralis Uno IB VB zsalúziához Centralis IB Központi kapcsoló IB rendszerhez Chronis IB programóra Központi programóra IB rendszerek vezérléséhez, 5 különböző üzemmóddal Chronis IB L Comfort IB - Csoportvezérlés Érzékelő kábel Chronis IB L-hez 1 m-es érzékelő kábel 2 m-es érzékelő kábel 4 m-es érzékelő kábel 7 m-es érzékelő kábel Soliris IB szél - és fényvezérlés Központi szél- fényvezérlés IB rendszerekhez MoCo 4 AC WM (falra szerelhető) MoCo 4 AC DRM (sínre szerelhető) gyengeáramú csoportvezérlő relé 4 motorhoz 230V IB rendszerhez való csatlakozás helyi kapcsolók csatlakoztathatók RTS kártyával a motorok rádiósíthatók BDX 12 diódás megosztó 6 db IB alzóna kialakítására

10 Bekötési rajz IB csoportvezérlés Egyéni illetve központi IB vezérlés redőnyökhöz. Egyaránt használható napellenzők, redőnyök, zsalúziák, rolók egyéb belsőárnyékolók központi vezérlésére. Az IB vezetékre további egységek csatlakoztathatók. Bekötési rajz Centralis Uno IB részletes bekötési rajza Központi kapcsoló Com Fel Le Com Fel Le Központi parancs Hálózat: 230V / 50 Hz Motor Motor Motor csatlakoztatása 54

11 Bekötési rajz IB csoportvezérlés Egyéni illetve központi IB vezérlés napellenzőkhöz. Soliris IB automata szél- és fényvezérléssel illetve esőérzékelővel. motor SOMFY motor SOMFY motor SOMFY Szél - és fényvezérlés Esőérzékelő Bekötési rajz Egyéni, csoport (szintek) illetve központi (egész épület) vezérlés. motor SOMFY motor SOMFY motor SOMFY Központi kapcsoló (egész épület) BDX 12 6 zóna Központi kapcsoló 1. alzóna (emelet vagy homlokzat) Központi kapcsoló 2. alzóna (emelet vagy homlokzat) motor SOMFY motor SOMFY További árnyékolók motor SOMFY További árnyékolók 55

12 Chronis Uno L programóra fényérzékelővel Chronis Uno L Központi programóra vezetékes motorokhoz. Opcióként fényszenzorral is felszerelhető. Beállítható üzemmódok Heti program: A hét minden napjára különböző időket állíthat be a redőnyök automatikus nyitására illetve zárására. (Napi egy nyitás és zárás) Biztonsági program: Véletlenszerű időeltolással kapcsol, így lakott ház hatását kelti. Kozmikus programok: A napfelkelte és napnyugata időpontja szerint automatikusan vezérli az árnyékolókat Kikapcsolt üzemmód: Az időzítés egy gombnyomással kikapcsolható. Kézi vezérléssel továbbra is működtetheti az árnyékolókat. Chronis Uno L Szenzor fény, illetve naplemente érzékeléshez a redőnyök a külső fényviszonyoknak megfelelően automatikusan mozognak fény esetén a redőny a szenzor magasságáig automatikusan lehúzódik naplemente estén a csökkenő fény hatására az árnyékolók automatikusan lehúzódnak a fényszenzor működését a Chronis óra időzítő funkciójával kombinálhatjuk. Alkalmazás A vezérlés előnyei programóra vezetékes motorhoz LCD kijelző egyszerű beállítás, működtetés beépített biztonsági üzemmód kozmikus üzemmód fényszenzorral kombinált működés ~230V Chronis Chronis UnoUNO L Comfort L Motor Nap d 56

13 Inis Uno / Inis Duo kapcsoló Inis Uno kapcsoló Háromállású kapcsoló, árnyékoló motorok mozgatásához. Három parancs (LE-STOP-FEL) Inis Duo kapcsoló Dupla, háromállású kapcsoló 2 db árnyékoló motor mozgatásához. Három parancs (LE-STOP-FEL) Alkalmazás Inis Uno és Inis Duo Motor Nap d ~230V A vezérlés előnyei : Inis UNO Inis Uno egy motor vezérlése egy gomb egy funkció Motor Nap d Motor Nap d Inis Duo két motor külön vezérlése egy kapcsolóról kisebb költség ~230V Inis DUO egy gomb egy funkció Sematikus bekötés 61. oldalon 57

14 Vezérlés vezetékes motorokhoz Megnevezés Inis Uno kapcsoló Inis Uno 3 állású kapcsoló Inis Uno T 3 állású rugós kapcsoló Inis Uno VB 5 állású zsalúzia kapcsoló Cikkszám Vezérlés vezetékes motorokhoz Inis Duo kapcsoló Inis Duo 3 állású kapcsoló Inis Duo T 3 állású rugós kapcsoló Inis Duo VB 5 állású zsalúzia kapcsoló Inteo kiemelő keret Univerzális Inteo, szürke 43,5 mm Univerzális Inteo, fehér, 43,5 mm Fehér, 30mm, Inis Uno/Duohoz Chronis Uno programóra Chronis Uno egy motorhoz Chronis Uno L szenzor 1 m-es kábellel szenzor 2 m-es kábellel szenzor 4 m-es kábellel Soliris Uno szél- és fényérzékelő vezérlés Soliris Uno egy motorhoz Belső termosztát Belső termosztát Soliris Uno illetve Soliris IB-hez Esőérzékelő RFA 005 esőérzékelő Soliris Uno, Soliris IB és Soliris Aquatic érzékelőkhöz. Beépített fűtés, tápfeszültség: 230V/50Hz

15 Elektromos tartozékok Megnevezés Cikkszám Inis Keo 3 állású kapcsoló kapcsoló rugós kapcsoló max. 10A 250V TR2 relé (2db motorhoz) vezetékes motorok csoportvezérléséhez egyéni és központi kapcsoló bemenet csoport bővítése további TR2 relével MR2 relé Ha egy motort több kapcsolóval akarunk működtetni csak rugós kapcsolóval használható vízmentes házban (csak ház) Elektromos tartozékok Univerzális beállítókábel szett zsalúzia, RTS és WT vezetékes motorok beállításához univerzálisan használható

16 Kulcsos kapcsolók Megnevezés Cikkszám Kulcsos impulzus kapcsoló Falra szerelhető, masszív, vízálló, IP65, 10A 250 V Impulzus a kulcs elfordításával Alkalmazás: MR2 relé, Axroll, garázs - és kertkapu motorokhoz Kulcsos impulzus kapcsoló Süllyesztett, masszív, vízálló, IP65, 10A 250 V Impulzus a kulcs elfordításával Alkalmazás: MR2 relé, Axroll, garázs és kertkapu motorokhoz Kapcsolók Kétirányú kulcsos kapcsoló Falra szerelhető, masszív, vízálló, IP65 / 10A / 250 V Rugós kapcsoló Reteszelt kapcsoló Kétirányú kulcsos kapcsoló Süllyesztett, masszív, vízálló, IP65, 10A 250 V Rugós kapcsoló Reteszelt kapcsoló Vízálló, kétállású kapcsoló 10A - 250V Rugós kapcsoló - szürke Reteszelt kapcsoló - szürke Vízálló impulzus kapcsoló 10A 250V Szürke
