1 by Egy lépéssel előbbre az árnyékolástechnikában Projekt megoldások Termék áttekintő Központi vezérlők Motorvezérlők SMI technológia Érzékelők Kiegészítők Átláthatóság és nyitottság, védelem és biztonság, egyszerű kezelhetőség és kényelem és az ezekhez szükséges professzionális megoldások szakemberektől szakembereknek. Mi a Vestamatic-nál már 30 éve alakítjuk az iparágat, Németországban fejlesztett és gyártott termékeinkkel. Ezen időszak alatt számos mérföldkövet tettünk le a kényelem, a minőség és a modernitás területén. z árnyékolókkal szemben támasztott követelmények jelentősen megnövekedtek az új áttetsző homlokzatoknak és az új építészeti irányvonalaknak köszönhetően, melyek a globalizáció hatására terjedtek el. fejlesztések az építési technológiákban, a homlokzatok tervezésétől és kivitelezéstől a vásznak anyagán keresztül a motorizációig rendkívüli áttöréseken mentek keresztül. Mi úgy mozgatjuk árnyékolóit, ahogyan azt Ön szeretné. Kültérben vagy beltérben, központilag vagy szobánként, attól függően, hogy mik a személyes igényei a környezet klímája iránt (szél, napsütés, fény vagy eső). Bármit is szeretne telepíteni, lehet Ön akár, vállalkozó, tulajdonos, befektető vagy felhasználó, mi a Vestamatic megoldásaival folyamatosan arra törekszünk, hogy úgy irányíthassa árnyékolóit, ahogyan csak akarja.

2 Központi vezérlők Vesta-Building-Controller (VBC) Volvex mikroprocesszor vezérlelt árnyékoló vezérlő központ színes TFT kijelzővel. 1-8 zónával (64 zónáig bővíthető) BUS és szabadpotenciálú kimenetekkel. Napjárás követéssel, szélirány és szélsebesség figyeléssel. 2

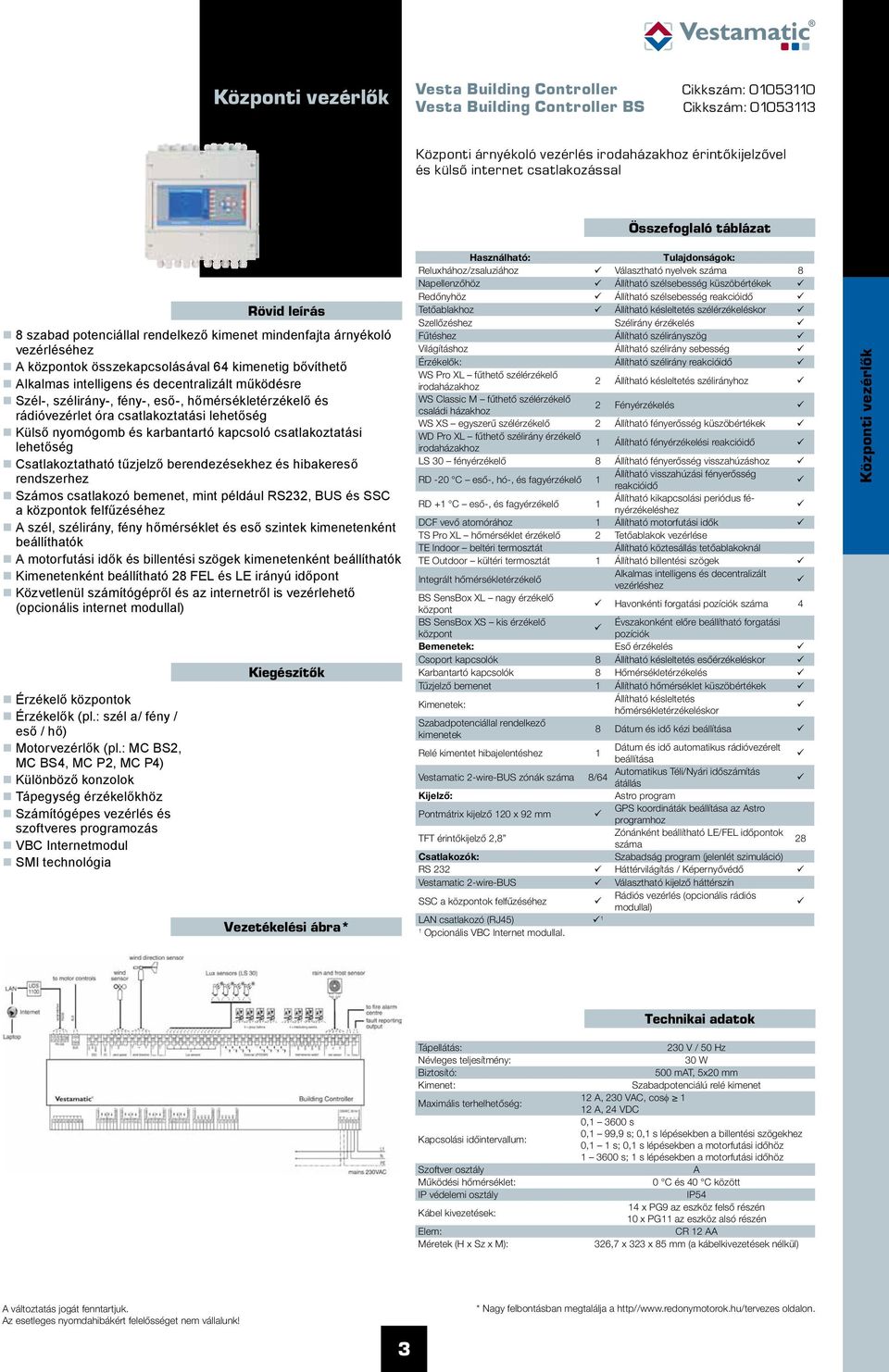

3 Központi vezérlők Vesta Building Controller Cikkszám: Vesta Building Controller BS Cikkszám: Központi árnyékoló vezérlés irodaházakhoz érintőkijelzővel és külső internet csatlakozással Összefoglaló táblázat 8 szabad potenciállal rendelkező kimenet mindenfajta árnyékoló vezérléséhez központok összekapcsolásával 64 kimenetig bővíthető lkalmas intelligens és decentralizált működésre Szél-, szélirány-, fény-, eső-, hőmérsékletérzékelő és rádióvezérlet óra csatlakoztatási lehetőség Külső nyomógomb és karbantartó kapcsoló csatlakoztatási lehetőség Csatlakoztatható tűzjelző berendezésekhez és hibakereső rendszerhez Számos csatlakozó bemenet, mint például RS232, BUS és SSC a központok felfűzéséhez szél, szélirány, fény hőmérséklet és eső szintek kimenetenként beállíthatók motorfutási idők és billentési szögek kimenetenként beállíthatók Kimenetenként beállítható 28 FEL és LE irányú időpont Közvetlenül számítógépről és az internetről is vezérlehető (opcionális internet modullal) Érzékelő központok Érzékelők (pl.: szél a/ fény / eső / hő) Motorvezérlők (pl.: MC BS2, MC BS4, MC P2, MC P4) Különböző konzolok Tápegység érzékelőkhöz Számítógépes vezérlés és szoftveres programozás VBC Internetmodul SMI technológia Kiegészítők Használható: Tulajdonságok: Reluxhához/zsaluziához ü Választható nyelvek száma 8 Napellenzőhöz ü Állítható szélsebesség küszöbértékek ü Redőnyhöz ü Állítható szélsebesség reakcióidő ü Tetőablakhoz ü Állítható késleltetés szélérzékeléskor ü Szellőzéshez Szélirány érzékelés ü Fűtéshez Állítható szélirányszög ü Világításhoz Állítható szélirány sebesség ü Érzékelők: Állítható szélirány reakcióidő ü WS Pro XL fűthető szélérzékelő irodaházakhoz 2 Állítható késleltetés szélirányhoz ü WS Classic M fűthető szélérzékelő családi házakhoz 2 Fényérzékelés ü WS XS egyszerű szélérzékelő 2 Állítható fényerősség küszöbértékek ü WD Pro XL fűthető szélirány érzékelő irodaházakhoz 1 Állítható fényérzékelési reakcióidő ü LS 30 fényérzékelő 8 Állítható fényerősség visszahúzáshoz ü RD -20 C eső-, hó-, és fagyérzékelő 1 Állítható visszahúzási fényerősség reakcióidő ü RD +1 C eső-, és fagyérzékelő 1 Állítható kikapcsolási periódus fényérzékeléshez ü DCF vevő atomórához 1 Állítható motorfutási idők ü TS Pro XL hőmérséklet érzékelő 2 Tetőablakok vezérlése TE Indoor beltéri termosztát Állítható köztesállás tetőablakoknál TE Outdoor kültéri termosztát 1 Állítható billentési szögek ü Integrált hőmérsékletérzékelő lkalmas intelligens és decentralizált vezérléshez ü BS SensBox XL nagy érzékelő központ ü Havonkénti forgatási pozíciók száma 4 BS SensBox XS kis érzékelő Évszakonként előre beállítható forgatási ü központ pozíciók Bemenetek: Eső érzékelés ü Csoport kapcsolók 8 Állítható késleltetés esőérzékeléskor ü Karbantartó kapcsolók 8 Hőmérsékletérzékelés ü Tűzjelző bemenet 1 Állítható hőmérséklet küszöbértékek ü Kimenetek: Állítható késleltetés hőmérsékletérzékeléskor ü Szabadpotenciállal rendelkező kimenetek 8 Dátum és idő kézi beállítása ü Relé kimentet hibajelentéshez 1 Dátum és idő automatikus rádióvezérelt beállítása ü Vestamatic 2-wire-BUS zónák száma utomatikus Téli/Nyári időszámítás 8/64 átállás ü Kijelző: stro program Pontmátrix kijelző 120 x 92 mm ü GPS koordináták beállítása az stro programhoz TFT érintőkijelző 2,8 Zónánként beállítható LE/FEL időpontok száma 28 Csatlakozók: Szabadság program (jelenlét szimuláció) RS 232 ü Háttérvilágítás / Képernyővédő ü Vestamatic 2-wire-BUS ü Választható kijelző háttérszín SSC a központok felfűzéséhez ü Rádiós vezérlés (opcionális rádiós modullal) ü LN csatlakozó (RJ45) ü 1 1 Opcionális VBC Internet modullal. Központi vezérlők Biztosító: Kimenet: Maximális terhelhetőség: Kapcsolási időintervallum: Szoftver osztály Kábel kivezetések: Elem: 30 W 500 mt, 5x20 mm Szabadpotenciálú relé kimenet 12, 230 VC, cosφ 1 12, 24 VDC 0, s 0,1 99,9 s; 0,1 s lépésekben a billentési szögekhez 0,1 1 s; 0,1 s lépésekben a motorfutási időhöz s; 1 s lépésekben a motorfutási időhöz IP54 14 x PG9 az eszköz felső részén 10 x PG11 az eszköz alsó részén CR ,7 x 323 x 85 mm (a kábelkivezetések nélkül) 3

4 Központi vezérlők Vesta Building Controller Compact (VBC C) Volvex kompakt mikroprocesszor vezérlelt számítógépről programozható árnyékoló vezérlő központ. 1-4 zónával (64 zónáig bővíthető) BUS és szabadpotenciálú kimenetekkel. Napjárás követéssel, szélirány és szélsebesség figyeléssel. 4

5 Központi vezérlők Vesta Building Controller Compact Cikkszám: Központi árnyékoló vezérlés irodaházakhoz és közepes méretű épületekhez közvetlen számítógépes és internetes irányítással. Összefoglaló táblázat 4 szabad potenciállal rendelkező kimenet mindenfajta árnyékoló vezérléséhez központok összekapcsolásával 64 kimenetig bővíthető lkalmas intelligens és decentralizált működésre Szél-, szélirány-, fény-, eső-, hőmérsékletérzékelő és rádióvezérlet óra csatlakoztatási lehetőség SensorBox-on keresztül Csatlakoztatható tűzjelző berendezésekhez és hibakereső rendszerhez Számos csatlakozó bemenet, mint például RS232, BUS és SSC a központok felfűzéséhez szél, szélirány, fény hőmérséklet és eső szintek kimenetenként beállíthatók motorfutási idők és billentési szögek kimenetenként beállíthatók Kimenetenként beállítható 28 FEL és LE irányú időpont Közvetlenül számítógépről és az internetről is vezérlehető Beépített internet modul Kiegészítők Érzékelő központok Érzékelők (pl.: szél / fény / eső / hő) Motorvezérlők (pl.: MC BS2, MC BS4, MC P2, MC P4) Különböző konzolok Tápegység érzékelőkhöz Számítógépes vezérlés és szoftveres programozás SMI technológia Használható: Tulajdonságok: Reluxhához/zsaluziához Választható nyelvek száma 8 Napellenzőhöz Állítható szélsebesség küszöbértékek Redőnyhöz Állítható szélsebesség reakcióidő Tetőablakhoz Állítható késleltetés szélérzékeléskor Szellőzéshez Szélirány érzékelés Fűtéshez Állítható szélirányszög Világításhoz Állítható szélirány sebesség Érzékelők: Állítható szélirány reakcióidő WS Pro XL fűthető szélérzékelő irodaházakhoz 2 Állítható késleltetés szélirányhoz WS Classic M fűthető szélérzékelő családi házakhoz 2 Fényérzékelés WS XS egyszerű szélérzékelő 2 Állítható fényerősség küszöbértékek WD Pro XL fűthető szélirány érzékelő irodaházakhoz 1 Állítható fényérzékelési reakcióidő LS 30 fényérzékelő 8 Állítható fényerősség visszahúzáshoz RD -20 C eső-, hó-, és fagyérzékelő 1 Állítható visszahúzási fényerősség reakcióidő RD +1 C eső-, és fagyé rzékelő 1 Állítható kikapcsolási periódus fényérzékeléshez DCF vevő atomórához 1 Állítható motorfutási idők TS Pro XL hőmérséklet érzékelő 2 Tetőablakok vezérlése TE Indoor beltéri termosztát Állítható köztesállás tetőablakoknál TE Outdoor kültéri termosztát 1 Állítható billentési szögek Integrált hőmérsékletérzékelő lkalmas intelligens és decentralizált vezérléshez BS SensBox XL nagy érzékelő központ Havonkénti forgatási pozíciók száma 4 BS SensBox XS kis érzékelő központ Évszakonként előre beállítható forgatási pozíciók Bemenetek: Eső érzékelés Csoport kapcsolók Állítható késleltetés esőérzékeléskor Karbantartó kapcsolók Hőmérsékletérzékelés Tűzjelző bemenet 1 Állítható hőmérséklet küszöbértékek Kimenetek: Állítható késleltetés hőmérsékletérzékeléskor Szabadpotenciállal rendelkező kimenetek 4 Dátum és idő kézi beállítása Relé kimentet hibajelentéshez 1 Dátum és idő automatikus rádióvezérelt beállítása Vestamatic 2-wire-BUS zónák száma utomatikus Téli/Nyári időszámítás 8/64 átállás Kijelző: stro program Pontmátrix kijelző 120 x 92 mm GPS koordináták beállítása az stro programhoz TFT érintőkijelző 2,8 Zónánként beállítható LE/FEL időpontok száma 28 Csatlakozók: Szabadság program (jelenlét szimuláció) RS 232 Háttérvilágítás / Képernyővédő Vestamatic 2-wire-BUS Választható kijelző háttérszín SSC a központok felfűzéséhez Rádiós vezérlés (opcionális rádiós modullal) LN csatlakozó (RJ45) Központi vezérlők Kimenet: Maximális terhelhetőség: Kapcsolási időintervallum: Szoftver osztály Elem: tápegységen keresztül 12 V, 2 egyenáram 6 W Szabadpotenciálú relé kimenet 1-4 zóna LE/FEL irányú vezérléséhez 5, 30 VDC 0, s 0,1 99,9 s; 0,1 s lépésekben a billentési szögekhez 0,1 1 s; 0,1 s lépésekben a motorfutási időhöz s; 1 s lépésekben a motorfutási időhöz IP30 CR x 170 x 65 mm 5

6 Központi vezérlők Touch Centre XL 4C Wired Touch Centre M 2C Wired Volvex Touch Centre mikroprocesszor vezérelt, színes LCD érintőkijelzővel ellátott árnyékoló, fűtés, szellőzés és világítás vezérlés. 1-4 zónával, napjárás követéssel, szélsebesség figyeléssel. 6

7 Központi vezérlők Touch Centre XL 4C Wired Cikkszám: Touch Centre M 2C Wired Cikkszám: Központi árnyékoló vezérlés közepes méretű épületkehez és családi házakhoz színes érintőkijelzővel és külső internet csatlakozással Összefoglaló táblázat 4 zónás vezérlés a különféle árnyékolók egyedi vezérléséhez Színes érintőkijelző, magyar nyelvű menüvel Egyszerű használat és telepítés, köszönhetően az automatikus érzékelő felismerésnek Szabadpotenciállal rendelkező kimenetek a decentralizált vezérléshez 2x szél-, 8x fény-, 1x eső-, 1x hőmérsékletérzékelő (külső vagy belső), 1x termosztát és rádió vezérlet óra csatlakoztatási lehetőség További hőmérsékletérzékelő a kezelőegységbe integrálva szél, fény, hőmérséklet és eső szintek kimenetenként beállíthatóak Külső nyomógomb csatlakoztatási lehetőség Csatlakoztatható tűzjelző berendezésekhez LN csatlakozó (RJ45) az Internetre való csatlakoztatáshoz, közvetlenül a számítógépről és az Internetről is irányítható motorfutási idők és billentési szögek kimenetenként beállíthatók zónák időre történő vezérlése stro program központi vezérlő segítségével közvetlenül vezérelhetünk: redőnyt, napellenzőt, zsaluziát, ablaknyitó motort, szellőzést, fűtést illetve világítást Kiegészítők Érzékelők (pl.: szél / fény / eső / hő) Motorvezérlők (pl.: MC P2, MC P4, MC R2, MC R4, stb.) Különböző konzolok Tápegység érzékelőkhöz Számítógépes program Kezelő egység különböző színekben 10 W Maximális kimeneti terhelhetőség: 250 V, 4, cos f 0,8 Maximális kimeneti teljesítmény: 1380 W, 6, 230 V Kapcsolási időintervallum: másodperc vagy folyamatos Szoftver osztály IP54 (vezérlő doboz) IP20 (kezelő egység) Elem: CR x 220 x 108 mm (vezérlő doboz) 155 x 105 x 35 mm (kezelő egység) Szín információ: Kezelő egység: fekete (RL 9005) Vezérlő doboz: világosszürke (RL 7035) Használható: XL4C/ XL4C/ Tulajdonságok: M2C M2C Reluxhához/zsaluziához Választható nyelvek száma 8 Napellenzőhöz Állítható szélsebesség küszöbértékek Redőnyhöz Állítható szélsebesség reakcióidő Tetőablakhoz Állítható késleltetés szélérzékeléskor Szellőzéshez Szélirány érzékelés Fűtéshez Állítható szélirányszög Világításhoz Állítható szélirány sebesség Érzékelők: Állítható szélirány reakcióidő WS Pro XL fűthető szélérzékelő irodaházakhoz Állítható késleltetés szélirányhoz WS Classic M fűthető szélérzékelő családi házakhoz 2 Fényérzékelés WS XS egyszerű szélérzékelő 2 Állítható fényerősség küszöbértékek WD Pro XL fűthető szélirány érzékelő irodaházakhoz Állítható fényérzékelési reakcióidő LS 30 fényérzékelő 8/4 Állítható fényerősség visszahúzáshoz RD -20 C eső-, hó-, és Állítható visszahúzási fényerősség 1 fagyérzékelő reakcióidő RD +1 C eső-, és fagyérzékelő 1 Állítható kikapcsolási periódus fényérzékeléshez DCF vevő atomórához 1 Állítható motorfutási idők TS Pro XL hőmérséklet érzékelő 2 Tetőablakok vezérlése TE Indoor beltéri termosztát Állítható köztesállás tetőablakoknál TE Outdoor kültéri termosztát 1 Állítható billentési szögek Integrált hőmérsékletérzékelő lkalmas intelligens és decentralizált vezérléshez BS SensBox XL nagy érzékelő központ Havonkénti forgatási pozíciók száma BS SensBox XS kis érzékelő Évszakonként előre beállítható központ forgatási pozíciók Bemenetek: Eső érzékelés Csoport kapcsolók 4/2 Állítható késleltetés esőérzékeléskor Karbantartó kapcsolók 1 Hőmérsékletérzékelés Tűzjelző bemenet 1 Állítható hőmérséklet küszöbértékek Kimenetek: Állítható késleltetés hőmérsékletérzékeléskor Szabadpotenciállal rendelkező kimenetek 4/2 Dátum és idő kézi beállítása Relé kimentet hibajelentéshez Dátum és idő automatikus rádióvezérelt beállítása Vestamatic 2-wire-BUS zónák utomatikus Téli/Nyári időszámítás száma átállás Kijelző: stro program Pontmátrix kijelző 120 x 92 mm GPS koordináták beállítása az stro programhoz TFT érintőkijelző 2,8 Zónánként beállítható LE/FEL időpontok száma 1 Csatlakozók: Szabadság program (jelenlét szimuláció) RS 232 Háttérvilágítás / Képernyővédő Vestamatic 2-wire-BUS Választható kijelző háttérszín SSC a központok felfűzéséhez Rádiós vezérlés (opcionális rádiós modullal) LN csatlakozó (RJ45) Központi vezérlők 7

8 Motorvezérlők MC BS2 Cikkszám: BUS motorvezérlő két darab árnyékoló egyedi vezérléséhez Összefoglaló táblázat Motorvezérlők Mikroprocesszor vezérlet BUS motorvezérlő két darab árnyékolóhoz Két darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Egy programozható csoport és két darab egyedi kapcsoló csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás és a vezérlőjel számára Biztonságos sorkapcsok akár 2,5 mm 2 vezetékek számára is Egyszerű programozás a BS Config PC program segítségével működési módok és a motorfutási idők egyedileg beállíthatóak Kompatibilis az összes Vestamatic BUS vezérlővel, pl.: Vesta Building Controller és Vest Building Controller Compact 3,6 W Maximális kimeneti terhelhetőség: 2 x 250 V, 4, cos f 0,8 Kapcsolási időintervallum: másodperc vagy folyamatos Kimenet (motor fel/le): 230 V, 50 Hz Biztosíték elektronika (F1): 0,05 /T Biztosíték motor 1 (F2): 4 /T Biztosíték motor 2 (F3): 4 /T Szoftver osztály IP x 160 x 94 mm MC BS 2 lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 2 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető 8

9 Motorvezérlők MC BS4 Cikkszám: BUS motorvezérlő négy darab árnyékoló egyedi vezérléséhez Összefoglaló táblázat Mikroprocesszor vezérlet BUS motorvezérlő négy darab árnyékolóhoz Négy darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Egy programozható csoport és négy darab egyedi kapcsoló csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás és a vezérlőjel számára Biztonságos sorkapcsok akár 2,5 mm 2 vezetékek számára is Egyszerű programozás a BS Config PC program segítségével működési módok és a motorfutási idők egyedileg beállíthatóak Kompatibilis az összes Vestamatic BUS vezérlővel, pl.: Vesta Building Controller és Vest Building Controller Compact 3,6 W Maximális kimeneti terhelhetőség: 4 x 250 V, 4, cos f 0,8 Kapcsolási időintervallum: másodperc vagy folyamatos Kimenet (motor fel/le): 230 V, 50 Hz Biztosíték elektronika (F1): 0,05 /T Biztosíték motor 1 (F2): 4 /T Biztosíték motor 2 (F3): 4 /T Biztosíték motor 3 (F4): 4 /T Biztosíték motor 4 (F5): 4 /T Szoftver osztály IP mm MC BS 4 lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 4 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető Motorvezérlők 9

10 Motorvezérlők MC P1 Cikkszám: MC P1 MR Cikkszám: MC P2 Cikkszám: MC P2 MR Cikkszám: MC P2 Complete Cikkszám: Programozható motorvezérlő 1 vagy 2 árnyékoló egyedi vezérléséhez. MC P1 Mikroprocesszor vezérelt motorvezérlő egy darab árnyékolóhoz 3 vezetékes vezérlő jel Egy darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Egy darab egyedi nyomógomb csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás és a vezérlőjel számára Biztonságos sorkapcsok akár 2,5 mm 2 vezetékek számára is 8 különböző működési mód motorfutási idők egyedileg beállíthatóak Falon kívüli szereléshez: MC P1 ( ) Szerelősínre való szereléshez: MC P1 MR ( ) Motorvezérlők 1,8 W Biztosíték: 6 /T Kimenet: 230 V, 50 Hz Maximális kimeneti terhelhetőség: 250 V, 6, cos f 0,8 Kapcsolási időintervallum kifelé: másodperc Kapcsolási időintervallum befelé: 180 másodperc Megengedett motor áram: 6 max. Szoftver osztály IP40 Méretek (H x Sz x M) MC P1: mm MC P1 MR: mm MC P2 Mikroprocesszor vezérelt motorvezérlő két darab árnyékolóhoz 3 vezetékes vezérlő jel Két darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Két darab egyedi nyomógomb csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás és a vezérlőjel számára Biztonságos sorkapcsok akár 2,5 mm 2 vezetékek számára is 8 különböző működési mód motorfutási idők egyedileg beállíthatóak Falon kívüli szereléshez: MC P2 ( ) Szerelősínre való szereléshez: MC P2 MR ( ) Elérhető öntömítő kábel bevezetésekkel is: MC P2 Complete ( ) Összefoglaló táblázat lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 1 2 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető * * *: csak az MC P1 MR ( ) és az MC P2 MR ( ) MC P1 MC P2 1,8 W Biztosíték: 6 /T Kimenet: 230 V, 50 Hz Maximális kimeneti terhelhetőség: 250 V, 6, cos f 0,8 Kapcsolási időintervallum kifelé: másodperc Kapcsolási időintervallum befelé: 180 másodperc Megengedett motor áram 1 motor esetén: 6 max. 2 motor esetén: Motoronként 3 max. Szoftver osztály IP40 Méretek (H x Sz x M) MC P2: mm MC P2 MR: mm 10

11 Motorvezérlők MC P4 Cikkszám: Programozható motorvezérlő négy árnyékoló egyedi vezérléséhez. Összefoglaló táblázat Mikroprocesszor vezérelt motorvezérlő négy darab árnyékolóhoz 3 vezetékes vezérlő jel Négy darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Négy darab egyedi nyomógomb csatlakoztatásának lehetősége Egy csoport kapcsoló csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás, a csoport kapcsoló és a vezérlőjel számára Biztonságos sorkapcsok akár 2,5 mm 2 vezetékek számára is 10 különböző működési mód motorfutási idők egyedileg beállíthatóak 2,6 W Biztosíték: 6,3 /T Kimenet: 230 V, 50 Hz Maximális kimeneti terhelhetőség: 250 V, 6, cos f 0,8 Kapcsolási időintervallum kifelé: másodperc Kapcsolási időintervallum befelé: 180 másodperc Megengedett motor áram: 6 max. Szoftver osztály IP40 Méretek (H x Sz x M) mm MC P4 lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 4 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető Motorvezérlők 11

12 Motorvezérlők MC R2 MC R2 24V/230V Cikkszám: Cikkszám: B30 Motorvezérlő kettő darab árnyékoló egyedi vezérléséhez. MC R2 Motorvezérlő kettő árnyékolóhoz 230 V vezérlőjel Három darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Kettő darab egyedi nyomógomb csatlakoztatásának lehetősége Motorvezérlők 2,6 W Biztosíték: 6,3 /T Kimenet: 230 V, 50 Hz Maximális kimeneti terhelhetőség: 250 V, 6, cos f 0,8 Kapcsolási időintervallum kifelé: másodperc Kapcsolási időintervallum befelé: 180 másodperc Megengedett motor áram: 6 max. Szoftver osztály IP40 Méretek (H x Sz x M) mm MC R2 24V/230V Motorvezérlő kettő árnyékolóhoz 24 V vezérlőjel Három darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Kettő darab egyedi nyomógomb csatlakoztatásának lehetősége Egy darab csoport kapcsoló csatlakoztatásának lehetősége Összefoglaló táblázat MC R2 MC R2 24V/230VC lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 2 2 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető < 1 W Vezérlő jel: 6,3 /T Csoport jel: 24 V 230 V 250 V, 6, cos f 0,8 Kimenet: másodperc Maximális kimeneti terhelhetőség: 230 V, 50 Hz 250 V, 8, cos f 0,8 6 max. IP x 140 x 79 mm 12

13 Motorvezérlők MC R3 MC R4 Cikkszám: Cikkszám: Motorvezérlők 3 vagy 4 árnyékoló egyedi vezérléséhez. MC R3 Motorvezérlő három árnyékolóhoz 230 V vezérlőjel Három darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Három darab egyedi nyomógomb csatlakoztatásának lehetősége 2,6 W Biztosíték: 6,3 /T Kimenet: 230 V, 50 Hz Maximális kimeneti terhelhetőség: 250 V, 6, cos f 0,8 Kapcsolási időintervallum kifelé: másodperc Kapcsolási időintervallum befelé: 180 másodperc Megengedett motor áram: 6 max. Szoftver osztály IP40 Méretek (H x Sz x M) mm MC R4 Motorvezérlő négy árnyékolóhoz 3 vezetékes vezérlő jel Négy darab 230 V-os árnyékoló motor közvetlen csatlakoztatásához Négy darab egyedi nyomógomb és egy csoportkapcsoló csatlakoztatásának lehetősége Külön választott csatlakozópontok a tápellátás és a vezérlőjel számára Összefoglaló táblázat MC R3 MC R4 lkalmazás: Reluxához/zsaluziához Napellenzőhöz Redőnyhöz Textil árnyékolóhoz Bemenetek: Külső csoportkapcsoló Programozható csoportkapcsoló bemenet Egyedi irányítás külső nyomógombbal Egyedi irányítás beépített nyomógombbal Kimenetek: Közvetlen kimenet 230V-os motorok számára 3 4 Központi bemenetek: Vestamatic 2-wire-BUS Normál 3 vezetékes vezérlő jel futási idő paranccsal Normál 3 vezetékes vezérlő jel IDS vezérlő paranccsal 230 V C vezérlő jel 24 V DC vezérlő jel Funkciók: Mikroprocesszor vezérelt motorvezérlő Beállítás és programozás számítógépről Beállítás és programozás a beépített gombokkal és kijelzőről Beállítás és programozás a beépített DIP kapcsolókkal Működési módok egyedileg beállíthatók Motorfutási idők egyedileg beállíthatók Billentési szögek egyedileg beállíthatók Hibakijelzés a kijelzőn fény és hőmérséklet üzemmód a központi vezérlőn kikapcsolható (csak IDS módban) Falon kívüli szerelés Süllyesztett szerelés Szerelősínre szerelhető Motorvezérlők < 1 W Vezérlő jel: 6,3 /T Csoport jel: 24 V 230 V 250 V, 6, cos f 0,8 Kimenet: másodperc Maximális kimeneti terhelhetőség: 230 V, 50 Hz 250 V, 8, cos f 0,8 6 max. IP x 140 x 79 mm 13

14 SMI technológia SMI Motor 25 mm 24VDC Cikkszám: SMI Motor 25 mm Short 24VDC Cikkszám: Intelligens SMI technológiájú reluxa motor 25 mm-es sínbe. SMI Motor 25 mm 24VDC 24 V egyenáramú SMI motor Reluxa mozgatáshoz 25 mm-es sínbe Felhasználóbarát működtetés kapcsolómódban egyszerű kapcsolóval Kétirányú kommunikáció (SMI technológia) a motor és a vezérlő egység között Állítható fordulatszám Maximum 16 db motor párhuzamos kapcsolása egy vezérlőhöz z árnyékolók teljesen szinkronizált mozgatása, párhuzamos kapcsolás esetén is utomatikus felső végállás felismerés Programozható alsó végállás kadályérzékelés / fékezés funkció További egyedileg programozható funkciók Névleges teljesítmény (üres járat): Maximális teljesítmény: Forgatónyomaték: Maximális forgatónyomaték: Működési idő: Fordulatszám: Szoftver osztály: : 24 VDC 0,3 W 6 W 12 W 65 N/cm 90 N/cm 10 perc 25 C hőmérsékleten 5 30 ford./perc 0 C és 85 C között IP mm SMI Motor 25 mm Short 24VDC SMI technológia 24 V egyenáramú SMI motor, rövid kialakítás Reluxa mozgatáshoz 25 mm-es sínbe Felhasználóbarát működtetés kapcsolómódban egyszerű kapcsolóval Kétirányú kommunikáció (SMI technológia) a motor és a vezérlő egység között Állítható fordulatszám Maximum 16 db motor párhuzamos kapcsolása egy vezérlőhöz z árnyékolók teljesen szinkronizált mozgatása, párhuzamos kapcsolás esetén is utomatikus felső végállás felismerés Programozható alsó végállás kadályérzékelés / fékezés funkció További egyedileg programozható funkciók Névleges teljesítmény (üres járat): Maximális teljesítmény: Forgatónyomaték: Maximális forgatónyomaték: Működési idő: Fordulatszám: Szoftver osztály: : Méretek (H x Sz x M) Motor: PCB: 24 VDC 0,3 W 6 W 12 W 65 N/cm 90 N/cm 10 perc 25 C hőmérsékleten 5 30 ford./perc 0 C és 85 C között IP mm mm 14

15 SMI technológia SMI Motor 32 mm 24VDC csőmotor Cikkszám: SMI Motor 35 mm 24VDC Cikkszám: Intelligens SMI technológiájú elektronikus végállású cső- és reluxa motor SMI Motor 32 mm 24VDC csőmotor 24 V egyenáramú SMI csőmotor Roletták és screenek mozgatásához Felhasználóbarát működtetés kapcsolómódban egyszerű kapcsolóval Kétirányú kommunikáció (SMI technológia) a motor és a vezérlő egység között Állítható fordulatszám Maximum 16 db motor párhuzamos kapcsolása egy vezérlőhöz z árnyékolók teljesen szinkronizált mozgatása, párhuzamos kapcsolás esetén is Programozható felső és alsó végállás kadályérzékelés / fékezés funkció További egyedileg programozható funkciók Névleges teljesítmény (üres járat): Maximális teljesítmény: Forgatónyomaték: Maximális forgatónyomaték: Folyamatos terhelhetőség: Működési idő: Fordulatszám: Szoftver osztály: : 24 VDC 0,3 W 6 W 12 W 65 N/cm 90 N/cm 2 kg 10 perc 25 C hőmérsékleten 5 30 ford./perc 0 C és 85 C között IP mm IF SMI BS 24VDC SMI DZ 24VDC SMI JC 24VDC IF SMI USB 24VDC Kiegészítők PS SMI 240 PS SMI 120 SMI Production Tool SMI Motor 35 mm 24VDC 24 V egyenáramú SMI motor Reluxa mozgatáshoz 35 mm-es sínbe Felhasználóbarát működtetés kapcsolómódban egyszerű kapcsolóval Kétirányú kommunikáció (SMI technológia) a motor és a vezérlő egység között Állítható fordulatszám Maximum 16 db motor párhuzamos kapcsolása egy vezérlőhöz z árnyékolók teljesen szinkronizált mozgatása, párhuzamos kapcsolás esetén is utomatikus felső végállás felismerés Programozható alsó végállás kadályérzékelés / fékezés funkció További egyedileg programozható funkciók SMI technológia Névleges teljesítmény (üres járat): Maximális teljesítmény: Forgatónyomaték: Maximális forgatónyomaték: Folyamatos terhelhetőség: Működési idő: Fordulatszám: Szoftver osztály: : 24 VDC 2 W 8,5 W 18 W 100 N/cm 120 N/cm 2 kg 10 perc 25 C hőmérsékleten 5 50 ford./perc 0 C és 85 C között IP mm IF SMI BS 24VDC SMI DZ 24VDC SMI JC 24VDC IF SMI USB 24VDC Kiegészítők PS SMI 240 PS SMI 120 SMI Production Tool 15

16 SMI technológia IF SMI BS 24VDC Cikkszám: IF SMI BS 230VC Cikkszám: Intelligens motorvezérlők 16 darab SMI motorhoz IF SMI BS 24VDC Intelligens motorvezérlő 16 darab SMI LoVo motorhoz, kompatibilis az összes Vestamatic BS központi vezérlővel 4 x 24VDC SMI LoVo motor csatlakoztatása 4 darab programgomb csatlakozatásának lehetősége az egyedi és csoport parancsok beviteléhez Maximum 3 darab csoport beprogramozásának lehetősége, csak egymással fedésben lévő csoportok programozása lehetséges Csatlakoztatható rádió modul Tápfeszültség tartomány: Maximális lökő feszültség Max. kimeneti áram: Szoftver osztály VDC 500 V 2 SMI motoronként IP mm Csatolók Bementek: 4 db bemenet nyomógombhoz, Pancon CE 156 / 3-pole csatlakozóval 24 VDC tápellátás 2 narancs színű csatlakozó a pozitív pólushoz 2 kék szíű csatlakozó: a negatív pólushoz Kimenetek: 4 x 24 V SMI LoVo motor csatlakoztatásához Pancon CE 156 / 4-pole csatlakozóval 2 db csatlakozó 2 eres Vestamatic BUS kábelhez Csatolók: Rádió kártya IF SMI BS 230VC SMI technológia Intelligens motorvezérlő 16 darab SMI motorhoz, kompatibilis az összes Vestamatic BS központi vezérlővel 4 darab programgomb csatlakozatásának lehetősége az egyedi és csoport parancsok beviteléhez Maximum 3 darab csoport beprogramozásának lehetősége, csak egymással fedésben lévő csoportok programozása lehetséges Maximális lökő feszültség Szoftver osztály 2,5 kv IP mm 16

17 SMI technológia IF SMI RS VDC Cikkszám: IF SMI RS VC Cikkszám: IF SMI KNX 24VDC Cikkszám: IF SMI RS VDC RS-485 csatolóval ellátott SMI motorvezérlő 16 SMI LoVo motorhoz Intelligens fordító modul RS-485 parancs SMI paranccsá fordításához 16 db SMI LoVo motor csatlakoztatásának lehetősége Kompatibilis az SMI (24 VDC) vagy az SMI LoVo alkalmazásokkal 24 VDC < 1 W IP x 115 x 60 mm IF SMI RS VC RS-485 csatolóval ellátott SMI motorvezérlő 16 SMI motorhoz Intelligens fordító modul RS-485 parancs SMI paranccsá fordításához 16 db SMI motor csatlakoztatásának lehetősége Kompatibilis az SMI (230 VC) vagy az SMI alkalmazásokkal 230 V, 50 Hz < 1 W IP x 115 x 60 mm IF SMI KNX 24VDC Intelligens motorvezérlők 8 darab SMI LoVo motorhoz Maximum 8 db SMI LoVo 24VDC motor csatlakozatásának lehetősége reluxákhoz és belső textil árnyékolókhoz KNX BUS rendszerrel kompatibilis Programozható kapcsoló és LED az eszközön a címzéshez KNX objektumok, Fel/Le, léptetés/stop, árnyékoló állás, automatikus redőny magasság %, lammelák %, redőny magasság kijelzés %, lamella helyzet kijelzés %, Tárolás/Hívás, motor állapot kijelzés Egyedi és csoport vezérlés KNX kimeneti eszközökkel Teljes szinkronizáció a motorok párhuzamos kötése is lehetséges Tápfeszültség: 24 VDC Tokozás: REG 2TE Csatlakozó a BUS rendszerhez: KNX, Medium TP1 Csatlakozó a motorokhoz: SMI Kommunikációs feladatok 82 Csoport címek maximális száma: 114 Szoftver osztály: IP mm SMI technológia Kompatibilis a következőkkel SMI Motor 25 mm 24VDC SMI Motor 32 mm 24VDC SMI Motor 35 mm 24VDC 17

18 Érzékelők WS Pro XL Cikkszám: WD Pro XL Cikkszám: PS Pro XL Cikkszám: Professzionális szél érzékelők nagy épületekhez WS Pro XL Fűtött szélérzékelő szélsebesség méréséhez Kültéri árnyékolók védelméhez Beépített fűtőszállal a hibamentes téli üzemhez kültéri szélérzékelő alkatrészek korrózió álló anyagból készültek, továbbá az alumínium ház is eloxált védelmet kapott PS Pro XL tápegységgel való használathoz WS Pro XL a következő eszközökkel használható: Vesta Building Controller, BS SensBox XL, BS SensBox XS Mérési tartomány: Mérési pontosság: Mérésköz: Mérési mód: Tápfeszültség: Fűtés: Kábelezés: Méretek: 0,5 50 m/s ± 0,5 m/s vagy ± 3% a mért értékhez képest < 0,1 m/s Optoelektronikus 9 30 VDC 24 VC/DC, maximum: 20W -30 C és70 C között 12 m hosszú, LiYCY mm² M 165 mm x Ø 135 mm WD Pro XL Fűtött szélirány érzékelő WS Pro XL érzékelővel kombinálva a homlokzati árnyékolók tökéletes védelméhez Beépített fűtőszállal a hibamentes téli üzemhez kültéri szélérzékelő alkatrészek korrózió álló anyagból készültek, továbbá az alumínium ház is eloxált védelmet kapott PS Pro XL tápegységgel való használathoz WD Pro XL a következő eszközökkel használható: Vesta Building Controller, BS SensBox XL, BS SensBox XS Mérési tartomány: Mérési pontosság: ± 5% Mérésköz: 11,25 Mérési mód: Optoelektronikus Tápfeszültség: 9 30 VDC Fűtés: 24 VC/DC, maximum: 20W -30 C és70 C között Kábelezés: 12 m hosszú, LiYCY mm² Méretek: M 220 mm x Ø 330 mm PS Pro XL Érzékelők Tápegység a WD Pro XL és a WS Pro XL érzékelők működtetéséhez Kettő darab Pro XL típusú érzékelő működtetéséhez Tápfeszültség: Kimenetek: Kialakítás: IP védelmi osztály: 24VDC, 20V 24VDC, 20V 24VDC, 70V 24VDC, 5V 24VDC, 2V / tab. +/- 10% Falon kívüli szerelés IP mm 18

19 Érzékelők WS Classic M Cikkszám: PS Classic M Cikkszám: WS XS Tube Cikkszám: WS XS Cikkszám: Professzionális szélérzékelők WS Classic M Fűtött szélérzékelő szélsebesség méréséhez Beépített fűtőszállal a hibamentes téli üzemhez kültéri szélérzékelő alkatrészek korrózió álló anyagból készültek, továbbá az alumínium ház is eloxált védelmet kapott PS Classic M tápegységgel való használathoz Kompatibilis az összes Vestamatic központi vezérlővel Mérési tartomány: Mérési pontosság: Elektromos kimenet: Maximális szélsebesség: Maximális terhelő áram: Fűtés: nyaga: Kábelezés: Méretek: 0,8 40 m/s ± 0,5 m/s vagy ± 5% a mért értékhez képest Hz, typ. 2.3 Hz/ms-1 Max. 60 m/s, rövid ideig 10 V, max. 42 VDC, max, 5 24 VC/DC -25 C és 60 C között BS műanyag 3 m hosszú, LiYY mm², fehér M 160 mm x Ø 134 mm WS XS Tube Szélérzékelő szélsebesség méréséhez lumínium konzollal való szereléshez Kompatibilis az összes Vestamatic központi vezérlővel Mérési tartomány: 2 32 m/s Elektromos kimenet: 0 92 Hz Maximális szélsebesség: Max. 36 m/s, rövid ideig Maximális terhelő áram: 5 V, max., 30 VDC, max, 0,25-20 C és 70 C között nyaga: Poli-carbonát (Markolon 2045) Kábelezés: 5 m hosszú, LiYY mm², fehér Méretek: M 198 mm x Ø 123 mm Méretek: M 220 mm x Ø 330 mm WS XS Szélérzékelő szélsebesség méréséhez Műanyag konzollal való szereléshez Kompatibilis az összes Vestamatic központi vezérlővel Mérési tartomány: 2 32 m/s Elektromos kimenet: 0 92 Hz Maximális szélsebesség: Max. 36 m/s, rövid ideig Maximális terhelő áram: 5 V, max., 30 VDC, max, 0,25-20 C és 70 C között nyaga: Poli-carbonát (Markolon 2045) Kábelezés: 5 m hosszú, LiYY mm², fehér Méretek: M 126 mm x Ø 123 mm Méretek: M 220 mm x Ø 330 mm Érzékelők 19

20 Érzékelők RD -20 C Cikkszám: LS 30 Cikkszám: DCF Receiver Cikkszám: Professzionális érzékelők RD -20 C Eső-, hó-, és fagyérzékelő Kültéri árnyékolók védelmére Mérési eljárás: kapacitás összehasonlítás elvén 1 C felett eső érzékelés -20 C és 1 C között hó érzékelés -20 C alatt fagyérzékelés Állítható érzékenység Fűtött felület a hibamentes téli üzem érdekében Tápfeszültség: VDC Bemeneti áram: < 350 m IP védelmi osztály IP 65 jánlott vezeték keresztmetszet: mm² (6 0.5 mm²) Maximális kábel hossz: 10 V, max. 42 VDC, max, 5 (Vezérlő központtól az érzékelőig) 100 m -30 C és 70 C között mm Kábelezés: 3 m hosszú, LiYY mm², fehér Méretek: M 160 mm x Ø 134 mm LS 30 Fényérzékelő a napsütés erősségének méréséhez Kültéri használatra Napfény érzékelési szög kb. 120 Kompatibilis az összes Vestamatic vezérlő központtal Tápfeszültség: 5 VDC Bemeneti áram: 0,5 4,5 m IP védelmi osztály IP 54 Maximális kábel hossz: 5 V, max., 30 VDC, max, 0,25 (Vezérlő központtól az érzékelőig) 100 m -15 C és 45 C között Kábel: 5 m hosszú, LIYY mm², fehér 85 27,5 27,5 mm Méretek: M 220 mm x Ø 330 mm DCF Receiver Érzékelők Vevőegység a DCF 77-es atomidő-szinkronjel vételéhez Tápfeszültség: 5 15 VDC Bemeneti áram: 5 m Kimenetek: OC 30VDC/1 m IP védelmi osztály IP 54 Maximális kábel hossz: 50 m -15 C és 45 C között mm Méretek: M 126 mm x Ø 123 mm 20

21 Érzékelők BS SensBox XL Cikkszám: BS SensBox XS Cikkszám: Professzionális érzékelők BS SensBox XL Központi érzékelő központ szél-, szélirány-, eső-, fény-, és hőmérsékletérzékelők számára Vesta Building Controller és Vesta Building Controller Compact központokkal való használatra BUS kommunikáció a központi vezérlő egység és az érzékelő központ között Tápfeszültség: Biztosító: Szoftver osztáy IP védelmi osztály 230 V 8 W (érzékelők nélkül) 100 mt, 5 20 mm -2 IP mm (kábelbevezetések nélkül Kiegészítők Wind sensor WS XS Tube Wind sensor WS XS Wind sensor WS Classic M Wind sensor WS Pro XL Wind direction sensor WD Pro XL Lux sensor LS 30 Rain sensor RD -20 C Rain sensor RD +1 C Temperature sensor TS Pro XL BS SensBox XS Központi érzékelő központ szél-, fény-, és hőmérsékletérzékelők számára Vesta Building Controller és Vesta Building Controller Compact központokkal való használatra BUS kommunikáció a központi vezérlő egység és az érzékelő központ között Tápfeszültség: Szoftver osztáy IP védelmi osztály 230 V 2 W (érzékelők nélkül) -2 IP mm (kábelbevezetések nélkül) Kiegészítők Wind sensor WS Tube XS Wind sensor WS XS Wind sensor WS Classic M Wind sensor WS Pro XL Lux sensor LS 30 Temperature sensor TS Pro XL Érzékelők 21
