1 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Bevilágító kupolák / sötét fedelű kupolák időjárásfüggő vezérlése 1.ábra Épületséma Alkalmazások Épületek belsejének a nyitott bevilágító kupolákon, sötét fedelû kupolákon, ablakokon stb. át behatoló nedvesség (esõ, hó, sûrû köd, stb.) elleni védelmére ezek a tetõnyílások egy nedvességérzékelõ és egy vezérlõ központ segítségével zárhatók. Az erõs szél elleni védelmet egy szélkerék és a megfelelõ vezérlõ elektronika kapcsolata biztosítja. Az elõre beállított szélerõsség-érték elérése esetén ezek a tetõnyílások bezáródnak. A kívánalom szerint választható a kombikészülék (szél és nedvesség) ill. az egycélú készülék (csak nedvesség). A késõbbiekben az egycélú készülék a szélerõsség érzékelõvel bármikor egyszerûen kiegészíthetõ. A tetõnyílások zárásának végrehajtása történhet elektromos motorral, vagy pneumetikusan. A feszültségmentes váltóérintkezõk választhatóan beállíthatók impulzus- ill. tartós érintkezés adásra is.

2 2.4 Időjárásfüggő vezérlés WRFS-3 Leírás: A szél-, és esõérzékelõ automatika egy vezérlõegységbõl, a tetõn elhelyezett nedvesség-érzékelõbõl, szél-rotorból, valamint a hozzájuk tartozó tartóoszlopból áll. Szellõztetésre szolgáló 230 V-os motorok (ablakokhoz, kupolákhoz), valamint sûrített levegõvel mûködtetett szellõztetõ központokban lévõ mágnes-kapcsolók vezérlésére szolgál a WRFS-3. Az alaplap kiépítése 4 feszültségmentes relét (4 külön álló körben kapcsolt motorcsoport vezérlésére) tartalmaz 230V AC / 10A / 50Hz terhelhetõséggel körönként. Szél és/vagy esõ esetén a 4 db relé bekapcsol és mûködtetésbe hozza a vezérlõegységet. A központra kapcsolt motorok ekkor becsukódnak, illetve a szellõztetõ kapcsoló állásának függvényében, késõbb az eredeti helyzetüket foglalják el ismét. Egy 8 pólusú egyenként kétállásos kapcsolótábla van az alaplapra integrálva, amelyen a következõket lehet beállítani: - szélerõsség mértéke, amelynél a központnak mûködésbe kell lépnie - nedvesség érzékenység - mûködésbelépés késleltetése - jel megszûnése utáni visszaállás késleltetése - állandó feszültségû (230V-os motorok, illetve impulzus-kapcsolású mágneskapcsoló) mûködtetés közötti választás Működés / Funkciók: KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló AUTOMA- TIKUS ÜZEMMÓD állásban A kapcsoló fölötti LED folyamatosan zölden világít. Minden a központra kapcsolt szellõzési kör a szellõzõ kapcsolókon keresztül kézzel mûködtethetõ. Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. 10 vagy 20 perc elteltével (beállítható) az utolsó jelzés után ismét kézzel vezérelhetõek a nyitószerkezetek, illetve adott esetben automatikusan visszaállnak a jelzés elõtti állapotba. Szél esetén: Minden nyitott állásban lévõ motort automatikusan bezár a központ. A kapcsoló fölötti LED piros fénynyel villog. 49

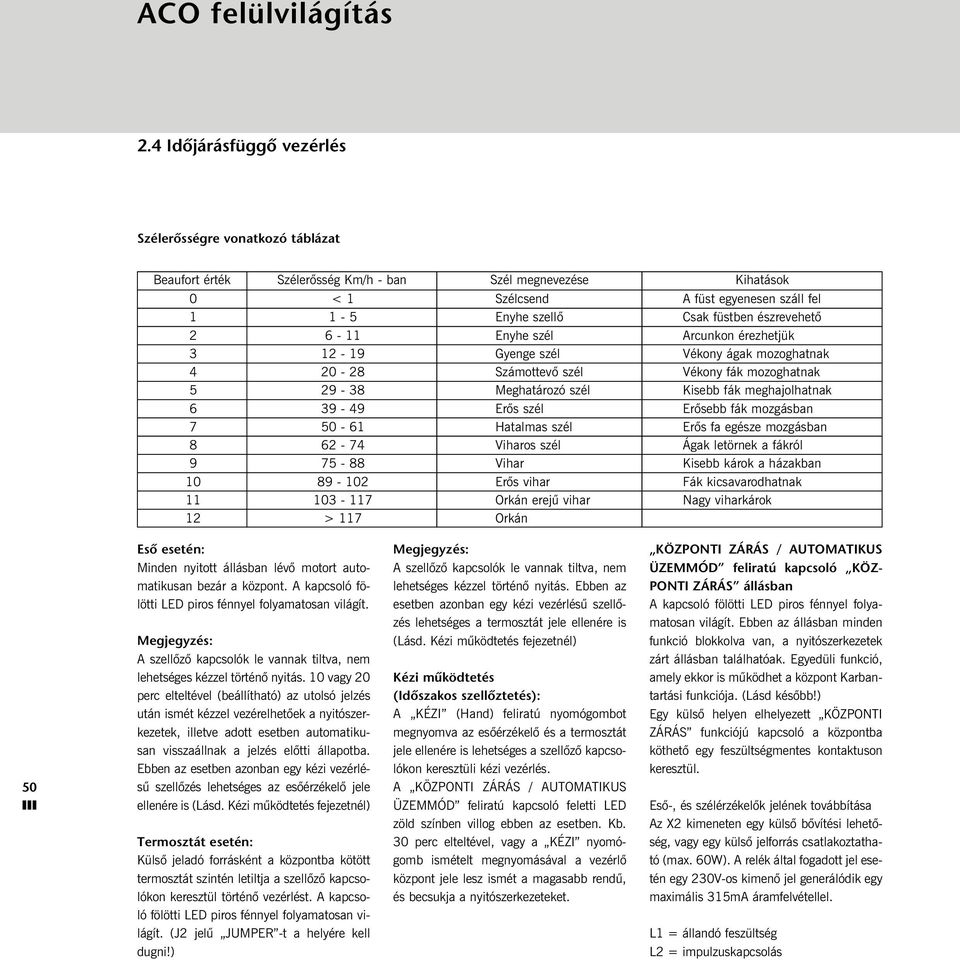

3 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Szélerősségre vonatkozó táblázat Beaufort érték Szélerõsség Km/h - ban Szél megnevezése Kihatások 0 < 1 Szélcsend A füst egyenesen száll fel Enyhe szellõ Csak füstben észrevehetõ Enyhe szél Arcunkon érezhetjük Gyenge szél Vékony ágak mozoghatnak Számottevõ szél Vékony fák mozoghatnak Meghatározó szél Kisebb fák meghajolhatnak Erõs szél Erõsebb fák mozgásban Hatalmas szél Erõs fa egésze mozgásban Viharos szél Ágak letörnek a fákról Vihar Kisebb károk a házakban Erõs vihar Fák kicsavarodhatnak Orkán erejû vihar Nagy viharkárok 12 > 117 Orkán 50 Eső esetén: Minden nyitott állásban lévõ motort automatikusan bezár a központ. A kapcsoló fölötti LED piros fénnyel folyamatosan világít. Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. 10 vagy 20 perc elteltével (beállítható) az utolsó jelzés után ismét kézzel vezérelhetõek a nyitószerkezetek, illetve adott esetben automatikusan visszaállnak a jelzés elõtti állapotba. Ebben az esetben azonban egy kézi vezérlésû szellõzés lehetséges az esõérzékelõ jele ellenére is (Lásd. Kézi mûködtetés fejezetnél) Termosztát esetén: Külsõ jeladó forrásként a központba kötött termosztát szintén letiltja a szellõzõ kapcsolókon keresztül történõ vezérlést. A kapcsoló fölötti LED piros fénnyel folyamatosan világít. (J2 jelû JUMPER -t a helyére kell dugni!) Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. Ebben az esetben azonban egy kézi vezérlésû szellõzés lehetséges a termosztát jele ellenére is (Lásd. Kézi mûködtetés fejezetnél) Kézi működtetés (Időszakos szellőztetés): A KÉZI (Hand) feliratú nyomógombot megnyomva az esõérzékelõ és a termosztát jele ellenére is lehetséges a szellõzõ kapcsolókon keresztüli kézi vezérlés. A KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló feletti LED zöld színben villog ebben az esetben. Kb. 30 perc elteltével, vagy a KÉZI nyomógomb ismételt megnyomásával a vezérlõ központ jele lesz ismét a magasabb rendû, és becsukja a nyitószerkezeteket. KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló KÖZ- PONTI ZÁRÁS állásban A kapcsoló fölötti LED piros fénnyel folyamatosan világít. Ebben az állásban minden funkció blokkolva van, a nyitószerkezetek zárt állásban találhatóak. Egyedüli funkció, amely ekkor is mûködhet a központ Karbantartási funkciója. (Lásd késõbb!) Egy külsõ helyen elhelyezett KÖZPONTI ZÁRÁS funkciójú kapcsoló a központba köthetõ egy feszültségmentes kontaktuson keresztül. Esõ-, és szélérzékelõk jelének továbbítása Az X2 kimeneten egy külsõ bõvítési lehetõség, vagy egy külsõ jelforrás csatlakoztatható (max. 60W). A relék által fogadott jel esetén egy 230V-os kimenõ jel generálódik egy maximális 315mA áramfelvétellel. L1 = állandó feszültség L2 = impulzuskapcsolás

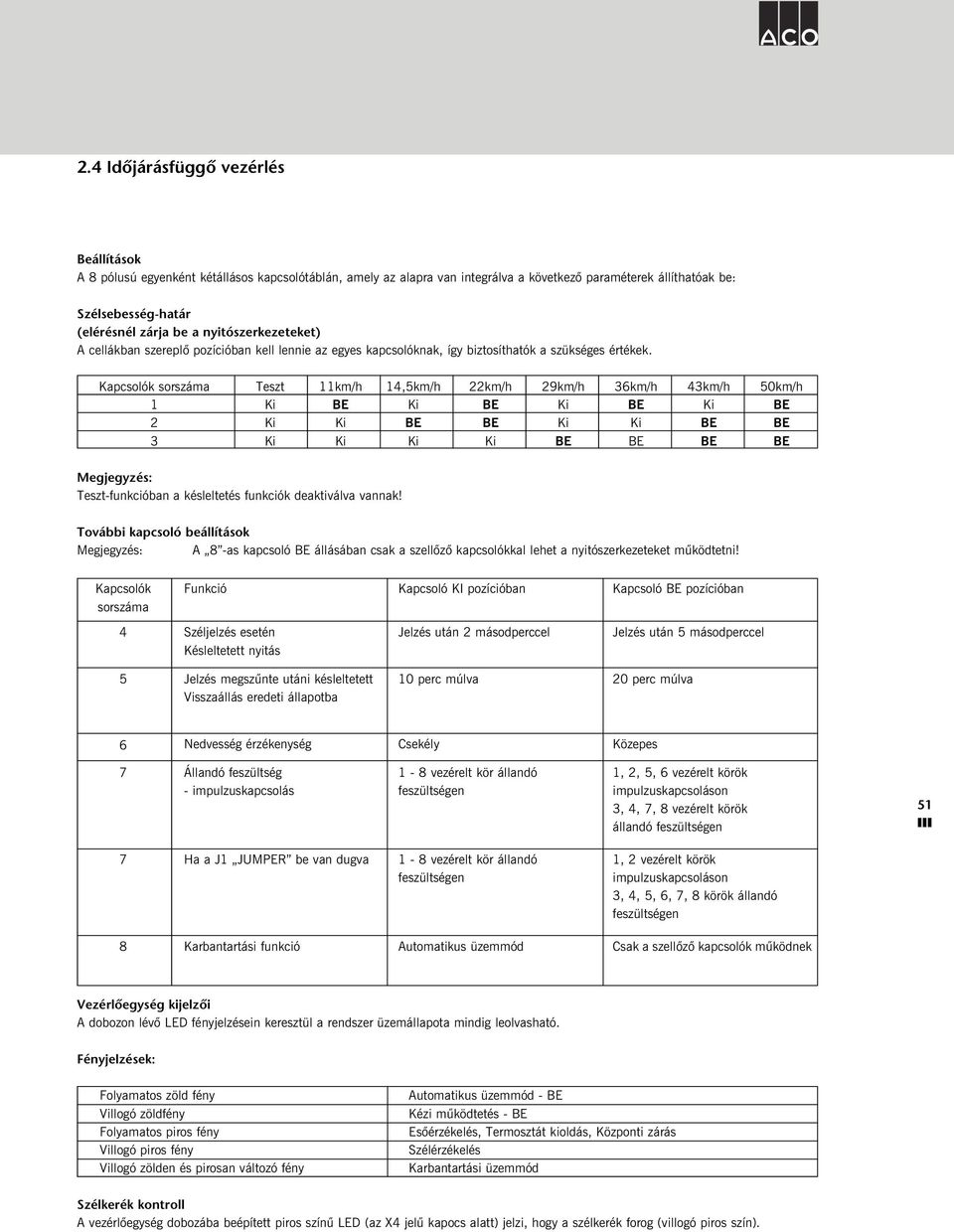

4 2.4 Időjárásfüggő vezérlés Beállítások A 8 pólusú egyenként kétállásos kapcsolótáblán, amely az alapra van integrálva a következõ paraméterek állíthatóak be: Szélsebesség-határ (elérésnél zárja be a nyitószerkezeteket) A cellákban szereplõ pozícióban kell lennie az egyes kapcsolóknak, így biztosíthatók a szükséges értékek. Kapcsolók sorszáma Teszt 11km/h 14,5km/h 22km/h 29km/h 36km/h 43km/h 50km/h 1 Ki BE Ki BE Ki BE Ki BE 2 Ki Ki BE BE Ki Ki BE BE 3 Ki Ki Ki Ki BE BE BE BE Megjegyzés: Teszt-funkcióban a késleltetés funkciók deaktiválva vannak! További kapcsoló beállítások Megjegyzés: A 8 -as kapcsoló BE állásában csak a szellõzõ kapcsolókkal lehet a nyitószerkezeteket mûködtetni! Kapcsolók sorszáma Funkció Kapcsoló KI pozícióban Kapcsoló BE pozícióban 4 Széljelzés esetén Késleltetett nyitás Jelzés után 2 másodperccel Jelzés után 5 másodperccel 5 Jelzés megszûnte utáni késleltetett Visszaállás eredeti állapotba 10 perc múlva 20 perc múlva 6 Nedvesség érzékenység Csekély Közepes 7 Állandó feszültség - impulzuskapcsolás 1-8 vezérelt kör állandó feszültségen 1, 2, 5, 6 vezérelt körök impulzuskapcsoláson 3, 4, 7, 8 vezérelt körök állandó feszültségen 51 7 Ha a J1 JUMPER be van dugva 1-8 vezérelt kör állandó feszültségen 1, 2 vezérelt körök impulzuskapcsoláson 3, 4, 5, 6, 7, 8 körök állandó feszültségen 8 Karbantartási funkció Automatikus üzemmód Csak a szellõzõ kapcsolók mûködnek Vezérlőegység kijelzői A dobozon lévõ LED fényjelzésein keresztül a rendszer üzemállapota mindig leolvasható. Fényjelzések: Folyamatos zöld fény Villogó zöldfény Folyamatos piros fény Villogó piros fény Villogó zölden és pirosan változó fény Automatikus üzemmód - BE Kézi mûködtetés - BE Esõérzékelés, Termosztát kioldás, Központi zárás Szélérzékelés Karbantartási üzemmód Szélkerék kontroll A vezérlõegység dobozába beépített piros színû LED (az X4 jelû kapocs alatt) jelzi, hogy a szélkerék forog (villogó piros szín).

5 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Kapocs kiosztás X1 kapocs = Hálózati csatlakozás (230V / 50Hz) X2 kapocs = Vezérlõegység külsõ körbõvítése; vagy külsõ jeladó egység csatlakozása X3 kapocs = 2 relé csatlakozása - 4 kör vezérlésére (bõvíthetõ 4 relére - 8 kör vezérlésére) (Lásd kapcsolási rajz!) X4 kapocs = Érzékelõk csatlakozása (Szél-, és esõérzékelõ, Termosztát, Külsõ központi zárás jele) 52 Műszaki adatok Hálózati feszültség: Trafóbiztosíték: Teljesítményfelvétel: Teljesítményfelvétel max. bõvítés esetén: Körbõvítés: Körbõvítés vezérlõ biztosítéka: Kapocskimenet: Kapocs terhelhetõsége: Vezérlõegység dobozának a színe: Doboz mérete (Szélesség x Magasság x Mélység): Doboz súlya: Érzékelõk mérete (Sz x Mag. x Mély.): Érzékelõk súlya: 230V AC / 50Hz F1 = T 100mA 15VA 85VA 230V AC / 50Hz F2 = T 315mA 4 x feszültségmentes kimenet (opció: 8-ra bõvíthetõ) 4 x 230V AC / 10A (Figyelem: 8 nyitó-szerkezet körönként) világos szürke RAL x 220 x 108 mm kb. 2,5 kg 80 x 160 x 55 mm (szélkerék nélkül) kb. 0,7 kg Érzékelõk érintésvédelme: IP 65 Szélérzékelési adatok: 11 km/h-tól 50 km/h-ig (+/-20%) Nedvesség érzékelés: csekély - közepes Jelmegszûnés utáni reagálás: 10 perc - 20 perc Széljelzés utáni reakció: 2 mp. / 5 mp. Relék mûködése: Állandó feszültség - impulzus-kapcsolat CE-Jelölés EMV és a Kisfeszültség elõírásoknak megfelelõen Egyéb - A bekötéseket csak szakképzett személyzet végezheti - A 230 V-ra való csatlakozáskor be kell tartani az ide vonatkozó MSZ elõírásait. - Az érzékelõk tartóoszlopa, valamint az érzékelõk tetõn történõ rögzítésekor ügyelni kell a szakszerû mechanikai rögzítésre, érintésvédelmi elõírásokra a kábelek bekötésénél, valamint figyelembe kell venni a villámvédelem szempontjait is. - Az érzékelõket rendszeresen tisztítani kell a rájuk rakódó szennyezõdésektõl.

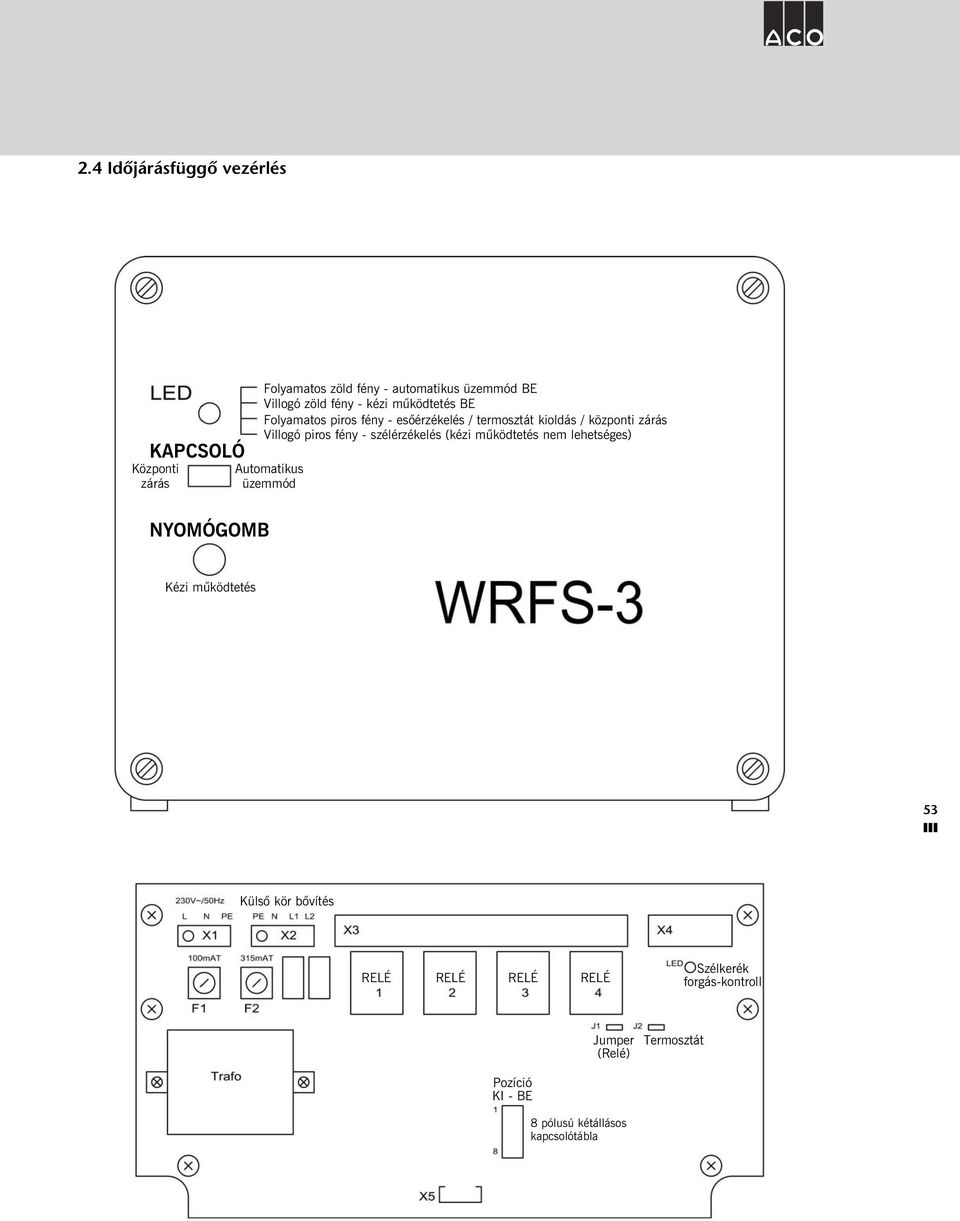

6 2.4 Időjárásfüggő vezérlés KAPCSOLÓ Központi zárás Folyamatos zöld fény - automatikus üzemmód BE Villogó zöld fény - kézi mûködtetés BE Folyamatos piros fény - esõérzékelés / termosztát kioldás / központi zárás Villogó piros fény - szélérzékelés (kézi mûködtetés nem lehetséges) Automatikus üzemmód NYOMÓGOMB Kézi mûködtetés 53 Külsõ kör bõvítés RELÉ RELÉ RELÉ RELÉ Szélkerék forgás-kontroll Jumper (Relé) Termosztát Pozíció KI - BE 8 pólusú kétállásos kapcsolótábla

7 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Kapcsolási rajz WRFS-3 54 RELÉ 1. RELÉ 2. RELÉ 3. RELÉ 4. Opcióban rendelhetõ körbõvítés Hálózati feszültség 230V / 50Hz / 85VA Külsõ körbõvítés Szél- és esõérzékelõ Termosztát Terem hõmérséklete > mint beállított érték Kapcsoló nyitott állapotban Külsõ központi zárás A 8 pólusú kétállásos kapcsoló 7-es kapcsolója BE állapotában: X2 - L1 = Állandó feszültség X2 - L2 = Impulzuskapcsolás X3 - Relé 1 és 3 = Impulzuskapcsolás X3 - Relé 2 és 4 = Állandó feszültség

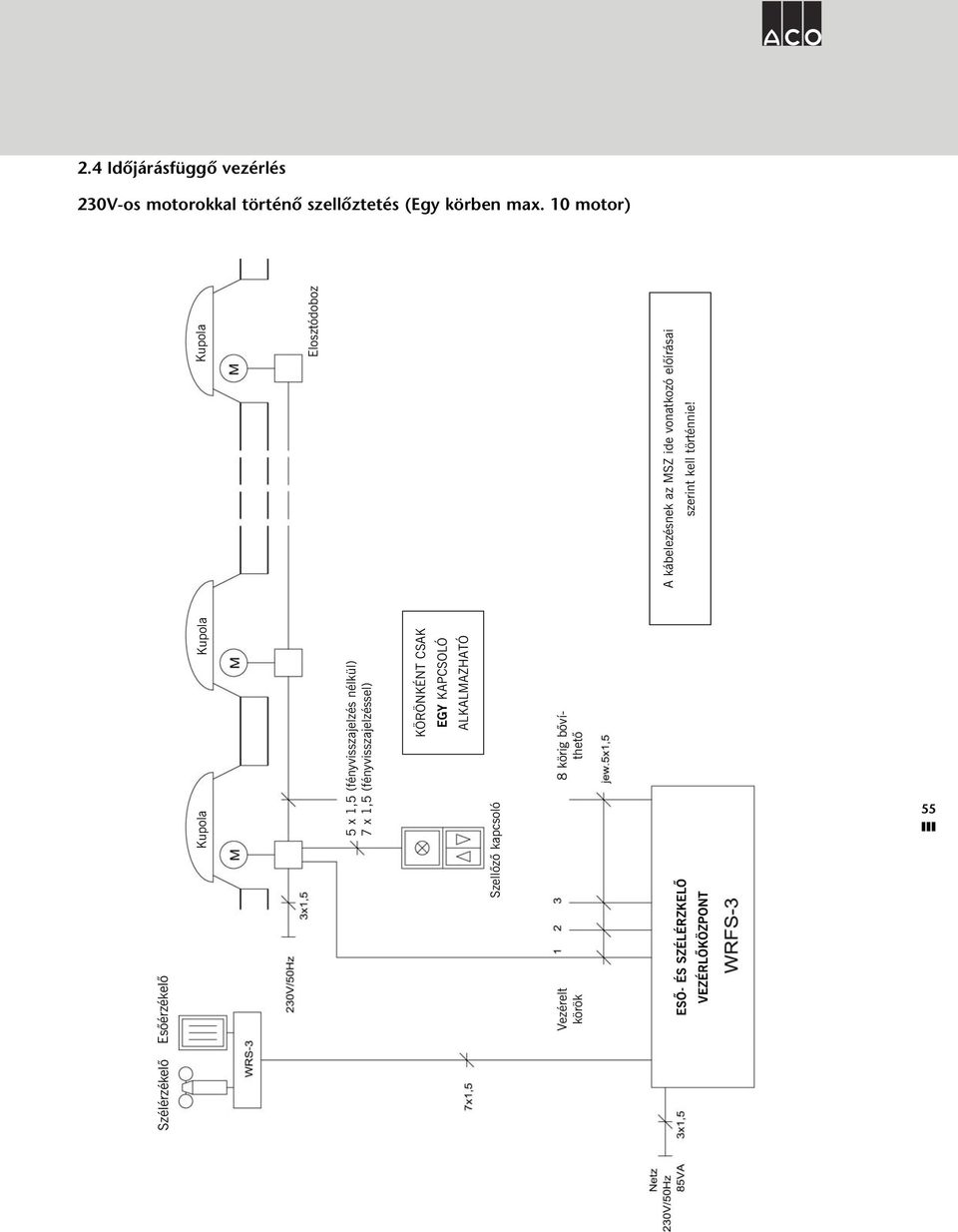

8 2.4 Időjárásfüggő vezérlés 230V-os motorokkal történő szellőztetés (Egy körben max. 10 motor) Esõérzékelõ Kupola Kupola 55 Szélérzékelõ Kupola Elosztódoboz 5 x 1,5 (fényvisszajelzés nélkül) 7 x 1,5 (fényvisszajelzéssel) A kábelezésnek az MSZ ide vonatkozó elõírásai szerint kell történnie! KÖRÖNKÉNT CSAK EGY KAPCSOLÓ ALKALMAZHATÓ Szellõzõ kapcsoló 8 körig bõvíthetõ Vezérelt körök ESÕ- ÉS SZÉLÉRZKELÕ VEZÉRLÕKÖZPONT

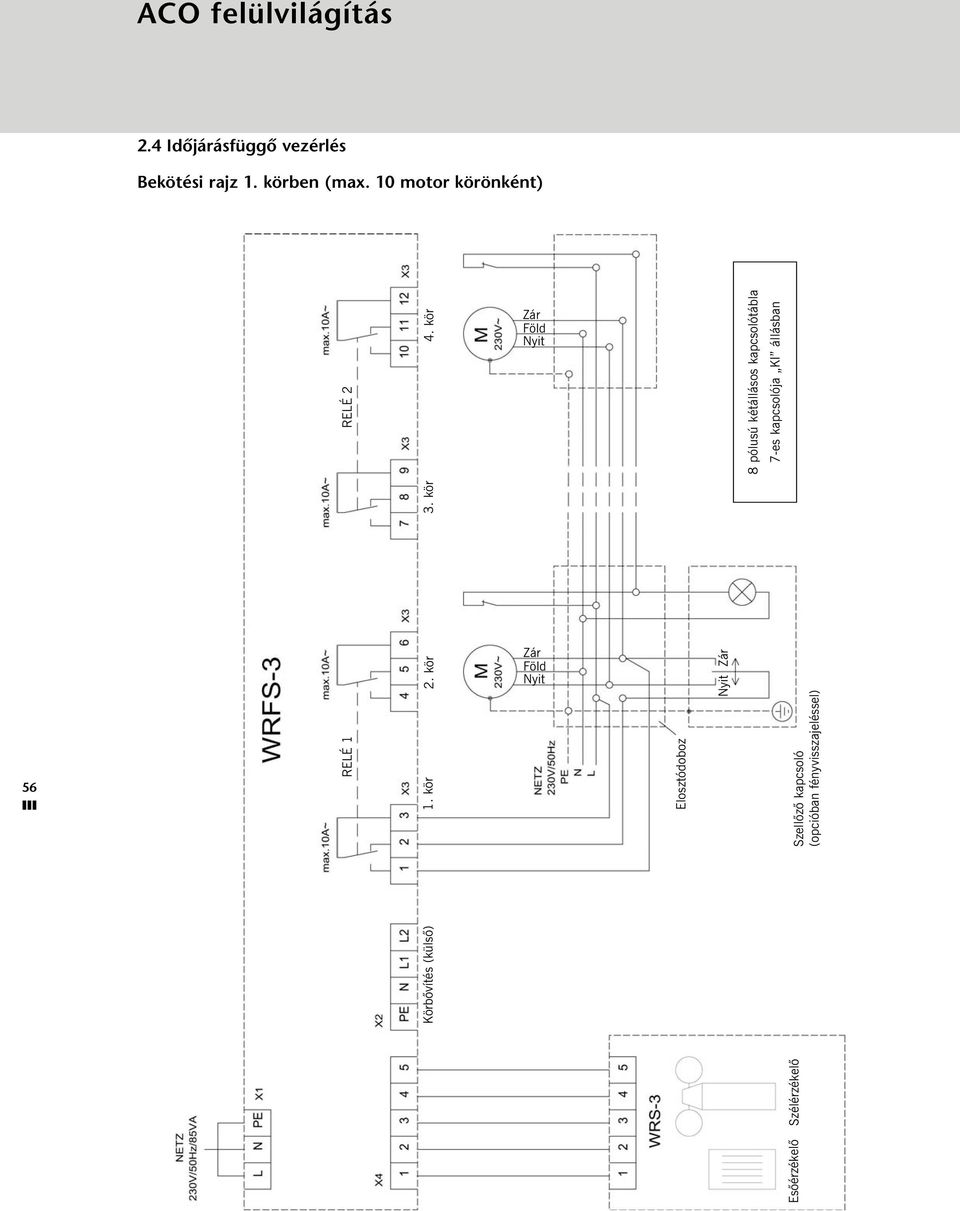

9 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Bekötési rajz 1. körben (max. 10 motor körönként) 56 RELÉ 1 RELÉ 2 1. kör 2. kör 3. kör 4. kör Zár Föld Nyit Zár Föld Nyit Esõérzékelõ Körbõvítés (külsõ) Elosztódoboz Nyit Zár Szellõzõ kapcsoló (opcióban fényvisszajeléssel) Szélérzékelõ 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója KI állásban

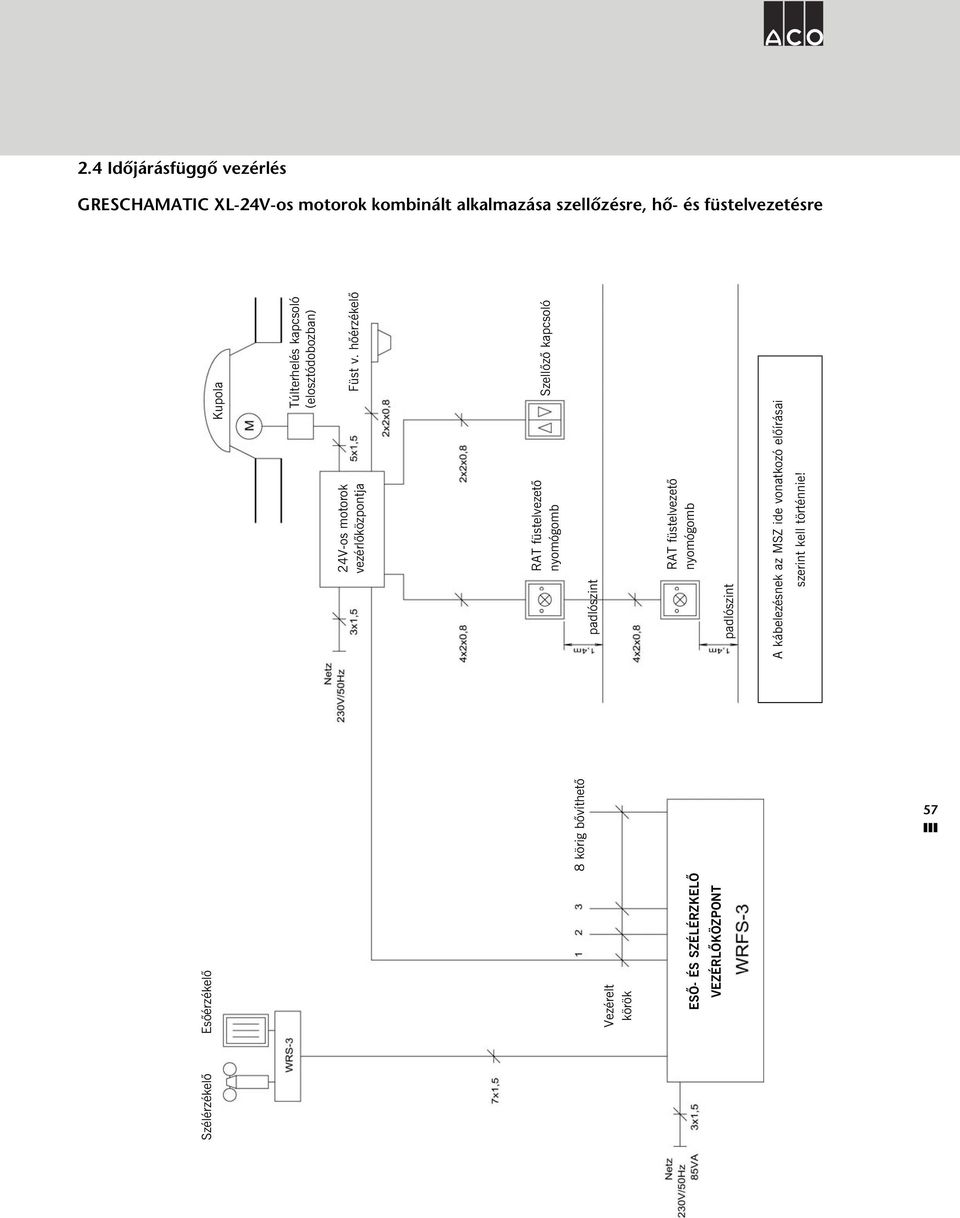

10 2.4 Időjárásfüggő vezérlés GRESCHAMATIC XL-24V-os motorok kombinált alkalmazása szellőzésre, hő- és füstelvezetésre Túlterhelés kapcsoló (elosztódobozban) 24V-os motorok vezérlõközpontja Füst v. hõérzékelõ 57 Szélérzékelõ Esõérzékelõ Vezérelt körök ESÕ- ÉS SZÉLÉRZKELÕ VEZÉRLÕKÖZPONT Kupola 8 körig bõvíthetõ RAT füstelvezetõ nyomógomb Szellõzõ kapcsoló padlószint RAT füstelvezetõ nyomógomb padlószint A kábelezésnek az MSZ ide vonatkozó elõírásai szerint kell történnie!

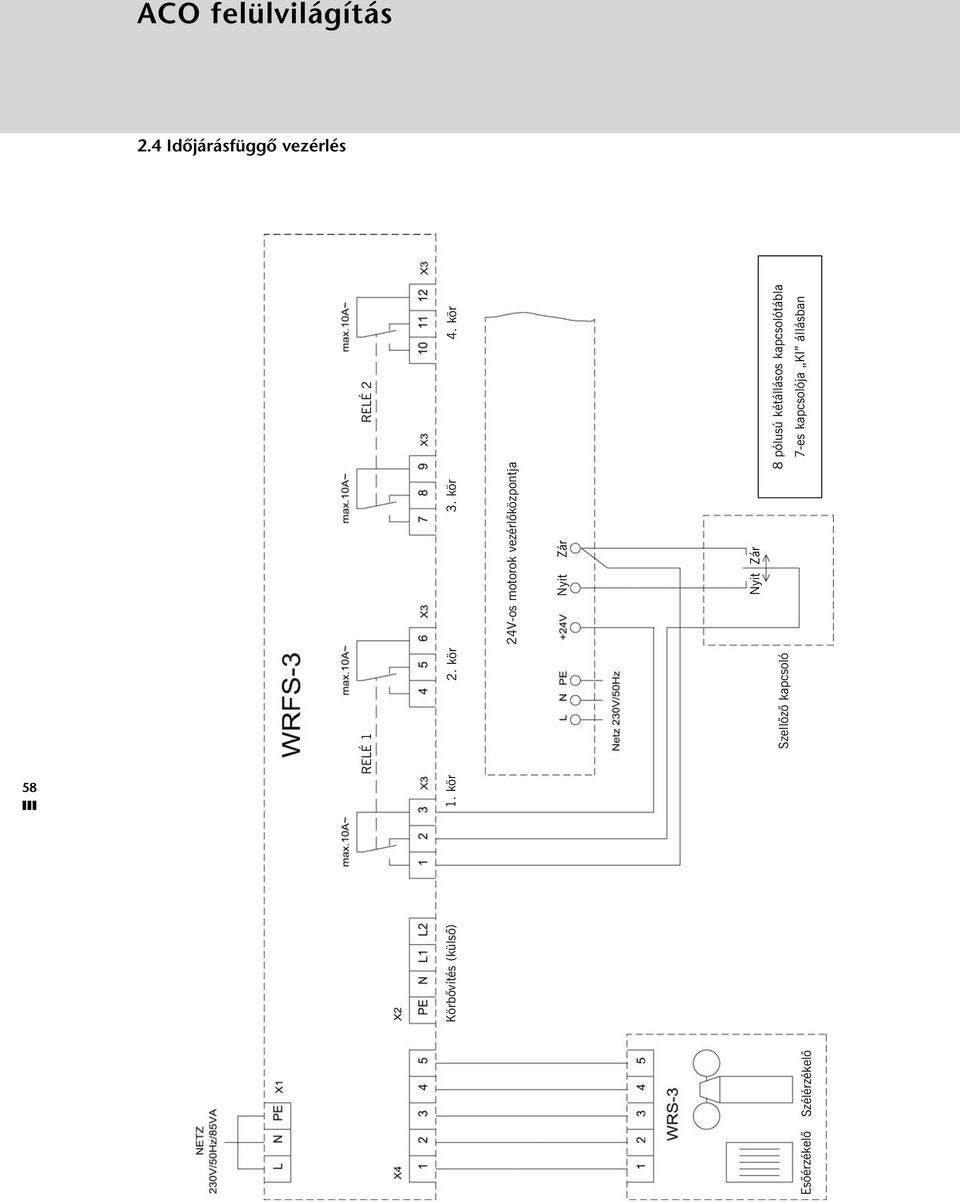

11 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés RELÉ 1 2. kör RELÉ 2 3. kör 4. kör 24V-os motorok vezérlõközpontja 58 Esõérzékelõ Szélérzékelõ 1. kör Körbõvítés (külsõ) Szellõzõ kapcsoló Nyit Zár Nyit Zár 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója KI állásban

12 2.4 Időjárásfüggő vezérlés KÜLSÕ KÖRBÕVÍTÉS (4 további kör) RELÉ 2 RELÉ 1 (WRFS-3 vezérlõegység dobozában!) 59 Állandó feszültségnél és impulzuskapcsolásnál áthidalást eltávolítani A WRFS-3-ból jövõ KÖRBÕVÍTÉS bemenete, illetve kimenet a további KÜLSÕ KÖRBÕVÍTÉSEK számára. 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója BE állásban L1 = állandó feszültség L2 = impulzuskapcsolás Relé 1 = Impulzuskapcsolás Relé 2 = Állandó feszültség
