2.3 Szellőztetésre szolgáló szerkezetek. NYIT-ZÁR funkció. Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (Csak kézi mûködtetés.

Átírás

1 2.3 Szellőztetésre szolgáló szerkezetek NYIT-ZÁR funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (Csak kézi mûködtetés.) NYIT ZÁR HÁLÓZAT 41 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Nyomás szabályzó, olajtartály és szûrõ

2 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek NYIT-ZÁR+RWA funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (csak kézi mûködtetés) kiegészítve a vésznyitó kazettából érkezõ acélcsõ, ill. CO2 gáz fogadására és továbbítására hõ- és füstelvezetés céljából. (A GZPN munkahengerek nem csak napi szellõztetésre, hanem hõ- és füstelvezetésre is szolgálnak.) NYIT ZÁR HÁLÓZAT NYIT ZÁR 42 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Nyomás szabályzó, olajtartály és szûrõ

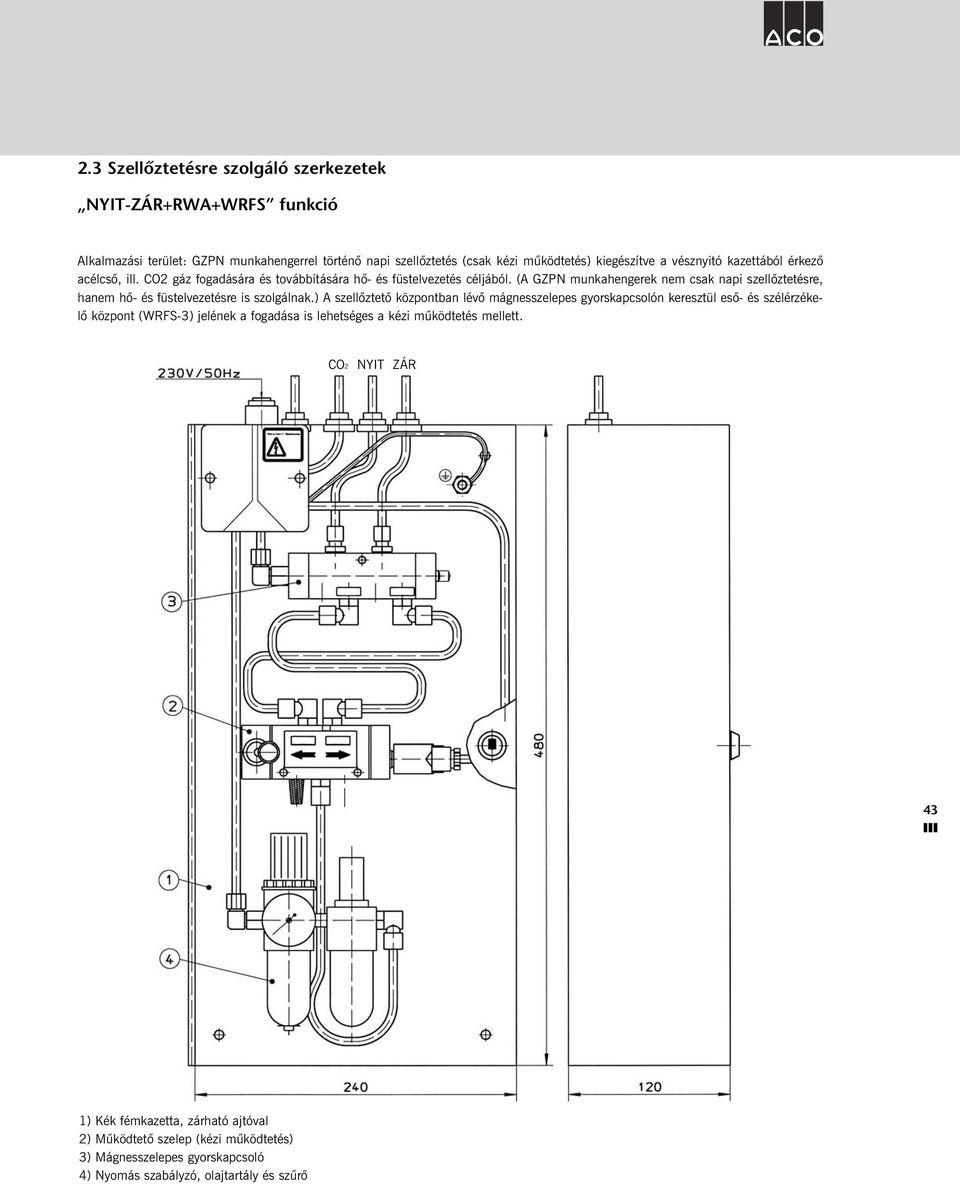

3 2.3 Szellőztetésre szolgáló szerkezetek NYIT-ZÁR+RWA+WRFS funkció Alkalmazási terület: GZPN munkahengerrel történõ napi szellõztetés (csak kézi mûködtetés) kiegészítve a vésznyitó kazettából érkezõ acélcsõ, ill. CO2 gáz fogadására és továbbítására hõ- és füstelvezetés céljából. (A GZPN munkahengerek nem csak napi szellõztetésre, hanem hõ- és füstelvezetésre is szolgálnak.) A szellõztetõ központban lévõ mágnesszelepes gyorskapcsolón keresztül esõ- és szélérzékelõ központ (WRFS-3) jelének a fogadása is lehetséges a kézi mûködtetés mellett. CO2 NYIT ZÁR 43 1) Kék fémkazetta, zárható ajtóval 2) Mûködtetõ szelep (kézi mûködtetés) 3) Mágnesszelepes gyorskapcsoló 4) Nyomás szabályzó, olajtartály és szûrõ

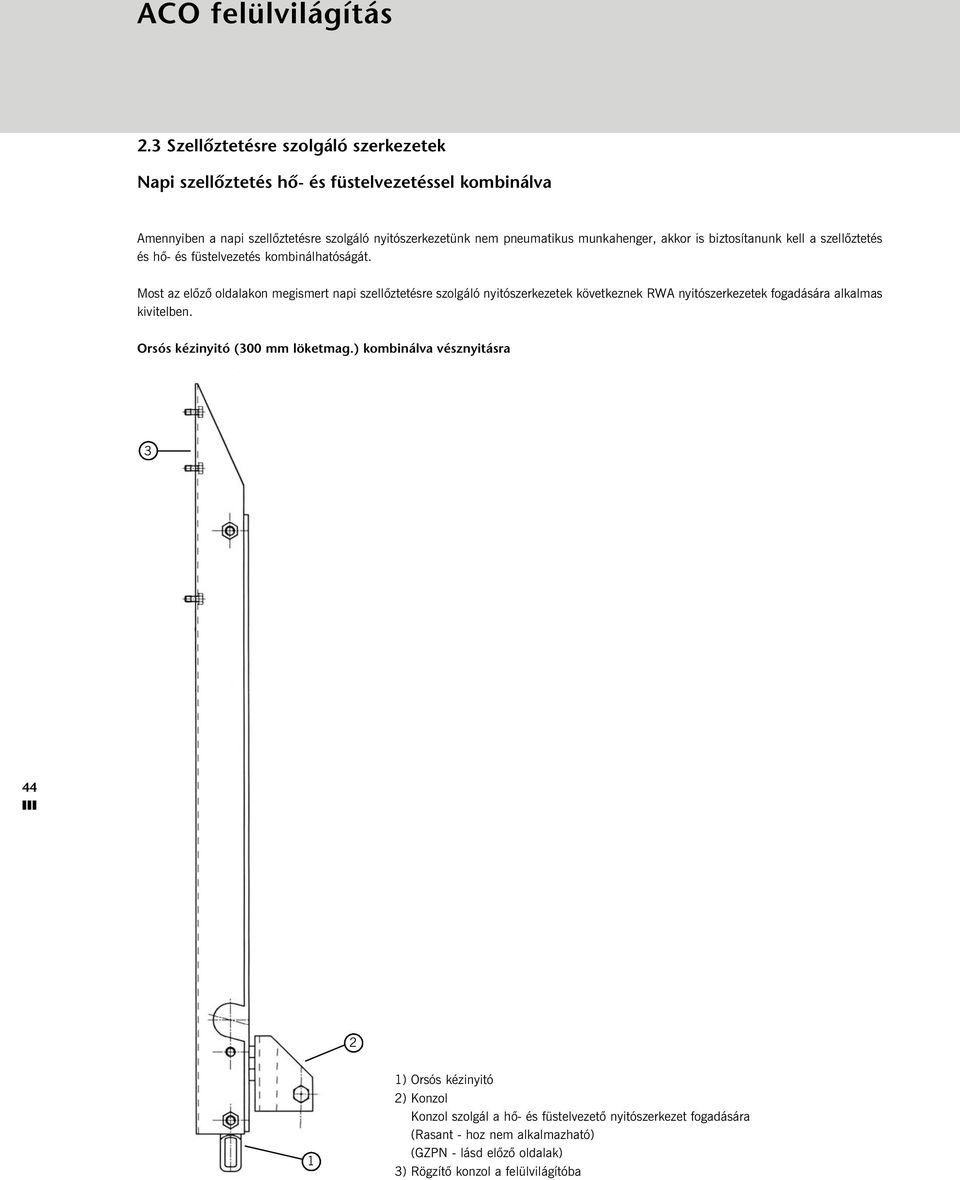

4 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Napi szellőztetés hő- és füstelvezetéssel kombinálva Amennyiben a napi szellõztetésre szolgáló nyitószerkezetünk nem pneumatikus munkahenger, akkor is biztosítanunk kell a szellõztetés és hõ- és füstelvezetés kombinálhatóságát. Most az elõzõ oldalakon megismert napi szellõztetésre szolgáló nyitószerkezetek következnek RWA nyitószerkezetek fogadására alkalmas kivitelben. Orsós kézinyitó (300 mm löketmag.) kombinálva vésznyitásra ) Orsós kézinyitó 2) Konzol Konzol szolgál a hõ- és füstelvezetõ nyitószerkezet fogadására (Rasant - hoz nem alkalmazható) (GZPN - lásd elõzõ oldalak) 3) Rögzítõ konzol a felülvilágítóba

5 2.3 Szellőztetésre szolgáló szerkezetek Greschamatic R-M 302 elektromos motor (230 V) kombinálva hő- és füstelvezető nyitószerkezet fogadására Alkalmazási terület: A nyitómotor elsõsorban a bevilágító kupolákhoz alkalmas rögzítõ konzollal készül. A motorház eloxált alumínium és mûanyag. Kivitel: A motorház tartalma egy zárt alumínium munkahenger. A felsõ lezáró kupak mûanyagból készült. A ki-be mozgó tolócsövet a kilépés helyén egy lehúzó tartja por és szennyezõdés mentesen. Műszaki adatok: Löket: 300 mm Tolóerõ: max.500 N Tolósebesség: 24 mm/s Terhelés nélküli futásidõ: 12,5 s Bekapcsolási idõtartam: 20% Üzemi feszültség: 230 V Frekvencia: 50 Hz Teljesítmény felvétel: 173 W Áramfelvétel: 0,75A Védettség: IP 55/E Üzemi hõmérséklet: -10 C-tól +40 C-ig Hõvédelem: 100 C Tömeg: 1,6 kg Csatlakozó kábel: 6x0,75 mm 2, hossza 1 m Végállás kapcsoló mûködtetése automatikus. Csoportos mûködtetéshez párhuzamosan sorolható max. 10 db készülék (Egy kapcsolóval vezérelhetõ). 45 1) Greschamatic M-302 motor 2) Konzol (hõ- és füstelvezetõ nyitószerkezet fogadására) 3) Rögzítõ konzol a felülvilágítóba

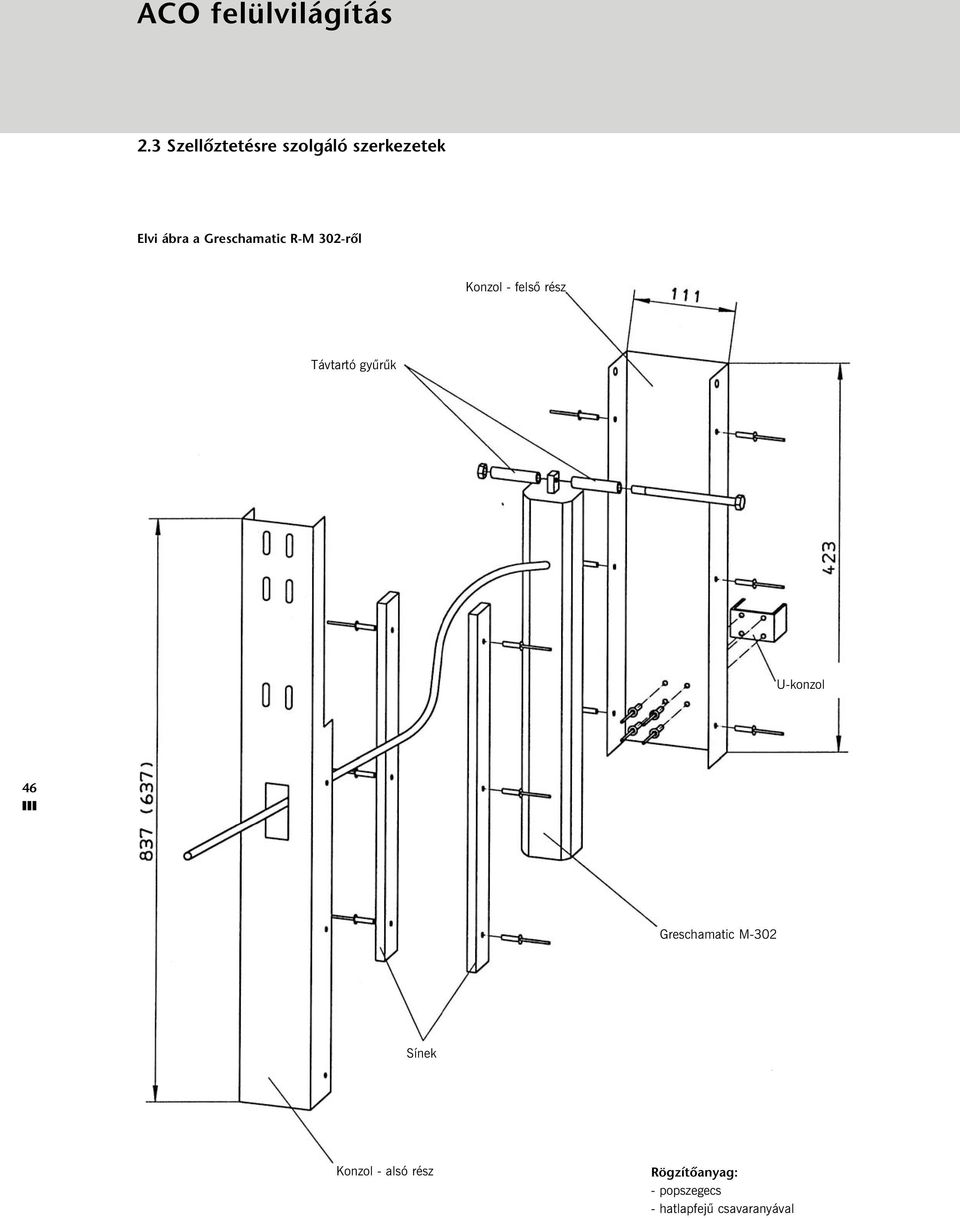

6 ACO felülvilágítás 2.3 Szellőztetésre szolgáló szerkezetek Elvi ábra a Greschamatic R-M 302-ről Konzol - felsõ rész Távtartó gyûrûk U-konzol 46 Greschamatic M-302 Sínek Konzol - alsó rész Rögzítőanyag: - popszegecs - hatlapfejû csavaranyával

7 2.3 Szellőztetésre szolgáló szerkezetek Greschamatic R-M 302 szellőztetőmotor (300 mm löketmag., 230V/50Hz) kombinálva vésznyitásra "Smoke-ex-Rasant" hő- és füstelvezető nyitószerkezettel Névleges nyílás 47 Emelési magasság 380 (Rasant 450) 580 (Rasant (350) 1. Kupola 2. Lábazat 3. "Rasant" nyitószerkezet 4. Merevítõ profil - kupolában 5. Greschamatic - R-M szellõztetõmotor (300 mm löket, 230V/50Hz) 6. Alaplap 7. Merevítõ profil - lábazatban

8 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Bevilágító kupolák / sötét fedelű kupolák időjárásfüggő vezérlése 1.ábra Épületséma Alkalmazások Épületek belsejének a nyitott bevilágító kupolákon, sötét fedelû kupolákon, ablakokon stb. át behatoló nedvesség (esõ, hó, sûrû köd, stb.) elleni védelmére ezek a tetõnyílások egy nedvességérzékelõ és egy vezérlõ központ segítségével zárhatók. Az erõs szél elleni védelmet egy szélkerék és a megfelelõ vezérlõ elektronika kapcsolata biztosítja. Az elõre beállított szélerõsség-érték elérése esetén ezek a tetõnyílások bezáródnak. A kívánalom szerint választható a kombikészülék (szél és nedvesség) ill. az egycélú készülék (csak nedvesség). A késõbbiekben az egycélú készülék a szélerõsség érzékelõvel bármikor egyszerûen kiegészíthetõ. A tetõnyílások zárásának végrehajtása történhet elektromos motorral, vagy pneumetikusan. A feszültségmentes váltóérintkezõk választhatóan beállíthatók impulzus- ill. tartós érintkezés adásra is.

9 2.4 Időjárásfüggő vezérlés WRFS-3 Leírás: A szél-, és esõérzékelõ automatika egy vezérlõegységbõl, a tetõn elhelyezett nedvesség-érzékelõbõl, szél-rotorból, valamint a hozzájuk tartozó tartóoszlopból áll. Szellõztetésre szolgáló 230 V-os motorok (ablakokhoz, kupolákhoz), valamint sûrített levegõvel mûködtetett szellõztetõ központokban lévõ mágnes-kapcsolók vezérlésére szolgál a WRFS-3. Az alaplap kiépítése 4 feszültségmentes relét (4 külön álló körben kapcsolt motorcsoport vezérlésére) tartalmaz 230V AC / 10A / 50Hz terhelhetõséggel körönként. Szél és/vagy esõ esetén a 4 db relé bekapcsol és mûködtetésbe hozza a vezérlõegységet. A központra kapcsolt motorok ekkor becsukódnak, illetve a szellõztetõ kapcsoló állásának függvényében, késõbb az eredeti helyzetüket foglalják el ismét. Egy 8 pólusú egyenként kétállásos kapcsolótábla van az alaplapra integrálva, amelyen a következõket lehet beállítani: - szélerõsség mértéke, amelynél a központnak mûködésbe kell lépnie - nedvesség érzékenység - mûködésbelépés késleltetése - jel megszûnése utáni visszaállás késleltetése - állandó feszültségû (230V-os motorok, illetve impulzus-kapcsolású mágneskapcsoló) mûködtetés közötti választás Működés / Funkciók: KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló AUTOMA- TIKUS ÜZEMMÓD állásban A kapcsoló fölötti LED folyamatosan zölden világít. Minden a központra kapcsolt szellõzési kör a szellõzõ kapcsolókon keresztül kézzel mûködtethetõ. Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. 10 vagy 20 perc elteltével (beállítható) az utolsó jelzés után ismét kézzel vezérelhetõek a nyitószerkezetek, illetve adott esetben automatikusan visszaállnak a jelzés elõtti állapotba. Szél esetén: Minden nyitott állásban lévõ motort automatikusan bezár a központ. A kapcsoló fölötti LED piros fénynyel villog. 49

10 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Szélerősségre vonatkozó táblázat Beaufort érték Szélerõsség Km/h - ban Szél megnevezése Kihatások 0 < 1 Szélcsend A füst egyenesen száll fel Enyhe szellõ Csak füstben észrevehetõ Enyhe szél Arcunkon érezhetjük Gyenge szél Vékony ágak mozoghatnak Számottevõ szél Vékony fák mozoghatnak Meghatározó szél Kisebb fák meghajolhatnak Erõs szél Erõsebb fák mozgásban Hatalmas szél Erõs fa egésze mozgásban Viharos szél Ágak letörnek a fákról Vihar Kisebb károk a házakban Erõs vihar Fák kicsavarodhatnak Orkán erejû vihar Nagy viharkárok 12 > 117 Orkán 50 Eső esetén: Minden nyitott állásban lévõ motort automatikusan bezár a központ. A kapcsoló fölötti LED piros fénnyel folyamatosan világít. Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. 10 vagy 20 perc elteltével (beállítható) az utolsó jelzés után ismét kézzel vezérelhetõek a nyitószerkezetek, illetve adott esetben automatikusan visszaállnak a jelzés elõtti állapotba. Ebben az esetben azonban egy kézi vezérlésû szellõzés lehetséges az esõérzékelõ jele ellenére is (Lásd. Kézi mûködtetés fejezetnél) Termosztát esetén: Külsõ jeladó forrásként a központba kötött termosztát szintén letiltja a szellõzõ kapcsolókon keresztül történõ vezérlést. A kapcsoló fölötti LED piros fénnyel folyamatosan világít. (J2 jelû JUMPER -t a helyére kell dugni!) Megjegyzés: A szellõzõ kapcsolók le vannak tiltva, nem lehetséges kézzel történõ nyitás. Ebben az esetben azonban egy kézi vezérlésû szellõzés lehetséges a termosztát jele ellenére is (Lásd. Kézi mûködtetés fejezetnél) Kézi működtetés (Időszakos szellőztetés): A KÉZI (Hand) feliratú nyomógombot megnyomva az esõérzékelõ és a termosztát jele ellenére is lehetséges a szellõzõ kapcsolókon keresztüli kézi vezérlés. A KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló feletti LED zöld színben villog ebben az esetben. Kb. 30 perc elteltével, vagy a KÉZI nyomógomb ismételt megnyomásával a vezérlõ központ jele lesz ismét a magasabb rendû, és becsukja a nyitószerkezeteket. KÖZPONTI ZÁRÁS / AUTOMATIKUS ÜZEMMÓD feliratú kapcsoló KÖZ- PONTI ZÁRÁS állásban A kapcsoló fölötti LED piros fénnyel folyamatosan világít. Ebben az állásban minden funkció blokkolva van, a nyitószerkezetek zárt állásban találhatóak. Egyedüli funkció, amely ekkor is mûködhet a központ Karbantartási funkciója. (Lásd késõbb!) Egy külsõ helyen elhelyezett KÖZPONTI ZÁRÁS funkciójú kapcsoló a központba köthetõ egy feszültségmentes kontaktuson keresztül. Esõ-, és szélérzékelõk jelének továbbítása Az X2 kimeneten egy külsõ bõvítési lehetõség, vagy egy külsõ jelforrás csatlakoztatható (max. 60W). A relék által fogadott jel esetén egy 230V-os kimenõ jel generálódik egy maximális 315mA áramfelvétellel. L1 = állandó feszültség L2 = impulzuskapcsolás

11 2.4 Időjárásfüggő vezérlés Beállítások A 8 pólusú egyenként kétállásos kapcsolótáblán, amely az alapra van integrálva a következõ paraméterek állíthatóak be: Szélsebesség-határ (elérésnél zárja be a nyitószerkezeteket) A cellákban szereplõ pozícióban kell lennie az egyes kapcsolóknak, így biztosíthatók a szükséges értékek. Kapcsolók sorszáma Teszt 11km/h 14,5km/h 22km/h 29km/h 36km/h 43km/h 50km/h 1 Ki BE Ki BE Ki BE Ki BE 2 Ki Ki BE BE Ki Ki BE BE 3 Ki Ki Ki Ki BE BE BE BE Megjegyzés: Teszt-funkcióban a késleltetés funkciók deaktiválva vannak! További kapcsoló beállítások Megjegyzés: A 8 -as kapcsoló BE állásában csak a szellõzõ kapcsolókkal lehet a nyitószerkezeteket mûködtetni! Kapcsolók sorszáma Funkció Kapcsoló KI pozícióban Kapcsoló BE pozícióban 4 Széljelzés esetén Késleltetett nyitás Jelzés után 2 másodperccel Jelzés után 5 másodperccel 5 Jelzés megszûnte utáni késleltetett Visszaállás eredeti állapotba 10 perc múlva 20 perc múlva 6 Nedvesség érzékenység Csekély Közepes 7 Állandó feszültség - impulzuskapcsolás 1-8 vezérelt kör állandó feszültségen 1, 2, 5, 6 vezérelt körök impulzuskapcsoláson 3, 4, 7, 8 vezérelt körök állandó feszültségen 51 7 Ha a J1 JUMPER be van dugva 1-8 vezérelt kör állandó feszültségen 1, 2 vezérelt körök impulzuskapcsoláson 3, 4, 5, 6, 7, 8 körök állandó feszültségen 8 Karbantartási funkció Automatikus üzemmód Csak a szellõzõ kapcsolók mûködnek Vezérlőegység kijelzői A dobozon lévõ LED fényjelzésein keresztül a rendszer üzemállapota mindig leolvasható. Fényjelzések: Folyamatos zöld fény Villogó zöldfény Folyamatos piros fény Villogó piros fény Villogó zölden és pirosan változó fény Automatikus üzemmód - BE Kézi mûködtetés - BE Esõérzékelés, Termosztát kioldás, Központi zárás Szélérzékelés Karbantartási üzemmód Szélkerék kontroll A vezérlõegység dobozába beépített piros színû LED (az X4 jelû kapocs alatt) jelzi, hogy a szélkerék forog (villogó piros szín).

12 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Kapocs kiosztás X1 kapocs = Hálózati csatlakozás (230V / 50Hz) X2 kapocs = Vezérlõegység külsõ körbõvítése; vagy külsõ jeladó egység csatlakozása X3 kapocs = 2 relé csatlakozása - 4 kör vezérlésére (bõvíthetõ 4 relére - 8 kör vezérlésére) (Lásd kapcsolási rajz!) X4 kapocs = Érzékelõk csatlakozása (Szél-, és esõérzékelõ, Termosztát, Külsõ központi zárás jele) 52 Műszaki adatok Hálózati feszültség: Trafóbiztosíték: Teljesítményfelvétel: Teljesítményfelvétel max. bõvítés esetén: Körbõvítés: Körbõvítés vezérlõ biztosítéka: Kapocskimenet: Kapocs terhelhetõsége: Vezérlõegység dobozának a színe: Doboz mérete (Szélesség x Magasság x Mélység): Doboz súlya: Érzékelõk mérete (Sz x Mag. x Mély.): Érzékelõk súlya: 230V AC / 50Hz F1 = T 100mA 15VA 85VA 230V AC / 50Hz F2 = T 315mA 4 x feszültségmentes kimenet (opció: 8-ra bõvíthetõ) 4 x 230V AC / 10A (Figyelem: 8 nyitó-szerkezet körönként) világos szürke RAL x 220 x 108 mm kb. 2,5 kg 80 x 160 x 55 mm (szélkerék nélkül) kb. 0,7 kg Érzékelõk érintésvédelme: IP 65 Szélérzékelési adatok: 11 km/h-tól 50 km/h-ig (+/-20%) Nedvesség érzékelés: csekély - közepes Jelmegszûnés utáni reagálás: 10 perc - 20 perc Széljelzés utáni reakció: 2 mp. / 5 mp. Relék mûködése: Állandó feszültség - impulzus-kapcsolat CE-Jelölés EMV és a Kisfeszültség elõírásoknak megfelelõen Egyéb - A bekötéseket csak szakképzett személyzet végezheti - A 230 V-ra való csatlakozáskor be kell tartani az ide vonatkozó MSZ elõírásait. - Az érzékelõk tartóoszlopa, valamint az érzékelõk tetõn történõ rögzítésekor ügyelni kell a szakszerû mechanikai rögzítésre, érintésvédelmi elõírásokra a kábelek bekötésénél, valamint figyelembe kell venni a villámvédelem szempontjait is. - Az érzékelõket rendszeresen tisztítani kell a rájuk rakódó szennyezõdésektõl.

13 2.4 Időjárásfüggő vezérlés KAPCSOLÓ Központi zárás Folyamatos zöld fény - automatikus üzemmód BE Villogó zöld fény - kézi mûködtetés BE Folyamatos piros fény - esõérzékelés / termosztát kioldás / központi zárás Villogó piros fény - szélérzékelés (kézi mûködtetés nem lehetséges) Automatikus üzemmód NYOMÓGOMB Kézi mûködtetés 53 Külsõ kör bõvítés RELÉ RELÉ RELÉ RELÉ Szélkerék forgás-kontroll Jumper (Relé) Termosztát Pozíció KI - BE 8 pólusú kétállásos kapcsolótábla

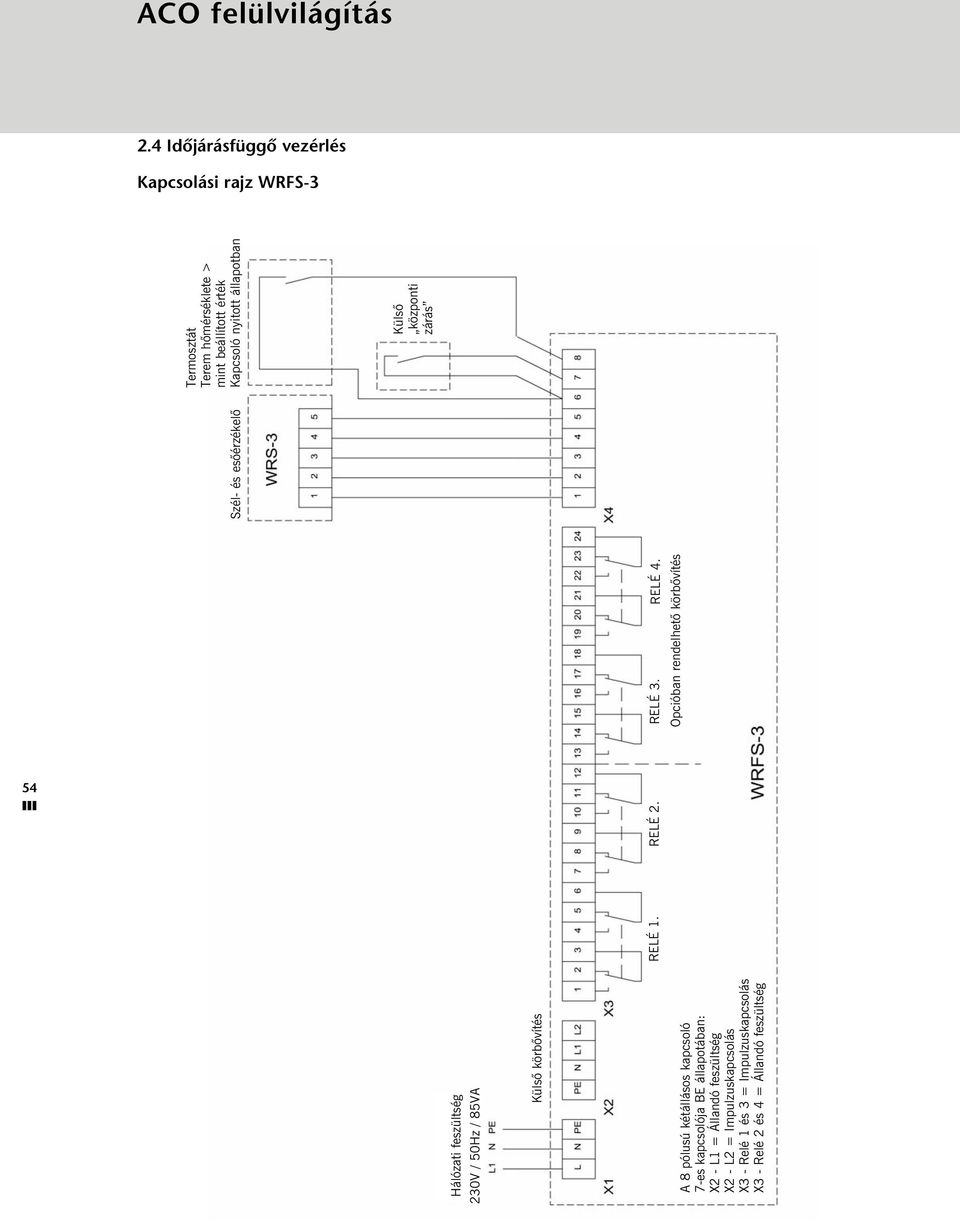

14 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Kapcsolási rajz WRFS-3 54 RELÉ 1. RELÉ 2. RELÉ 3. RELÉ 4. Opcióban rendelhetõ körbõvítés Hálózati feszültség 230V / 50Hz / 85VA Külsõ körbõvítés Szél- és esõérzékelõ Termosztát Terem hõmérséklete > mint beállított érték Kapcsoló nyitott állapotban Külsõ központi zárás A 8 pólusú kétállásos kapcsoló 7-es kapcsolója BE állapotában: X2 - L1 = Állandó feszültség X2 - L2 = Impulzuskapcsolás X3 - Relé 1 és 3 = Impulzuskapcsolás X3 - Relé 2 és 4 = Állandó feszültség

15 2.4 Időjárásfüggő vezérlés 230V-os motorokkal történő szellőztetés (Egy körben max. 10 motor) Esõérzékelõ Kupola Kupola 55 Szélérzékelõ Kupola Elosztódoboz 5 x 1,5 (fényvisszajelzés nélkül) 7 x 1,5 (fényvisszajelzéssel) A kábelezésnek az MSZ ide vonatkozó elõírásai szerint kell történnie! KÖRÖNKÉNT CSAK EGY KAPCSOLÓ ALKALMAZHATÓ Szellõzõ kapcsoló 8 körig bõvíthetõ Vezérelt körök ESÕ- ÉS SZÉLÉRZKELÕ VEZÉRLÕKÖZPONT

16 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés Bekötési rajz 1. körben (max. 10 motor körönként) 56 RELÉ 1 RELÉ 2 1. kör 2. kör 3. kör 4. kör Zár Föld Nyit Zár Föld Nyit Esõérzékelõ Körbõvítés (külsõ) Elosztódoboz Nyit Zár Szellõzõ kapcsoló (opcióban fényvisszajeléssel) Szélérzékelõ 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója KI állásban

17 2.4 Időjárásfüggő vezérlés GRESCHAMATIC XL-24V-os motorok kombinált alkalmazása szellőzésre, hő- és füstelvezetésre Túlterhelés kapcsoló (elosztódobozban) 24V-os motorok vezérlõközpontja Füst v. hõérzékelõ 57 Szélérzékelõ Esõérzékelõ Vezérelt körök ESÕ- ÉS SZÉLÉRZKELÕ VEZÉRLÕKÖZPONT Kupola 8 körig bõvíthetõ RAT füstelvezetõ nyomógomb Szellõzõ kapcsoló padlószint RAT füstelvezetõ nyomógomb padlószint A kábelezésnek az MSZ ide vonatkozó elõírásai szerint kell történnie!

18 ACO felülvilágítás 2.4 Időjárásfüggő vezérlés RELÉ 1 2. kör RELÉ 2 3. kör 4. kör 24V-os motorok vezérlõközpontja 58 Esõérzékelõ Szélérzékelõ 1. kör Körbõvítés (külsõ) Szellõzõ kapcsoló Nyit Zár Nyit Zár 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója KI állásban

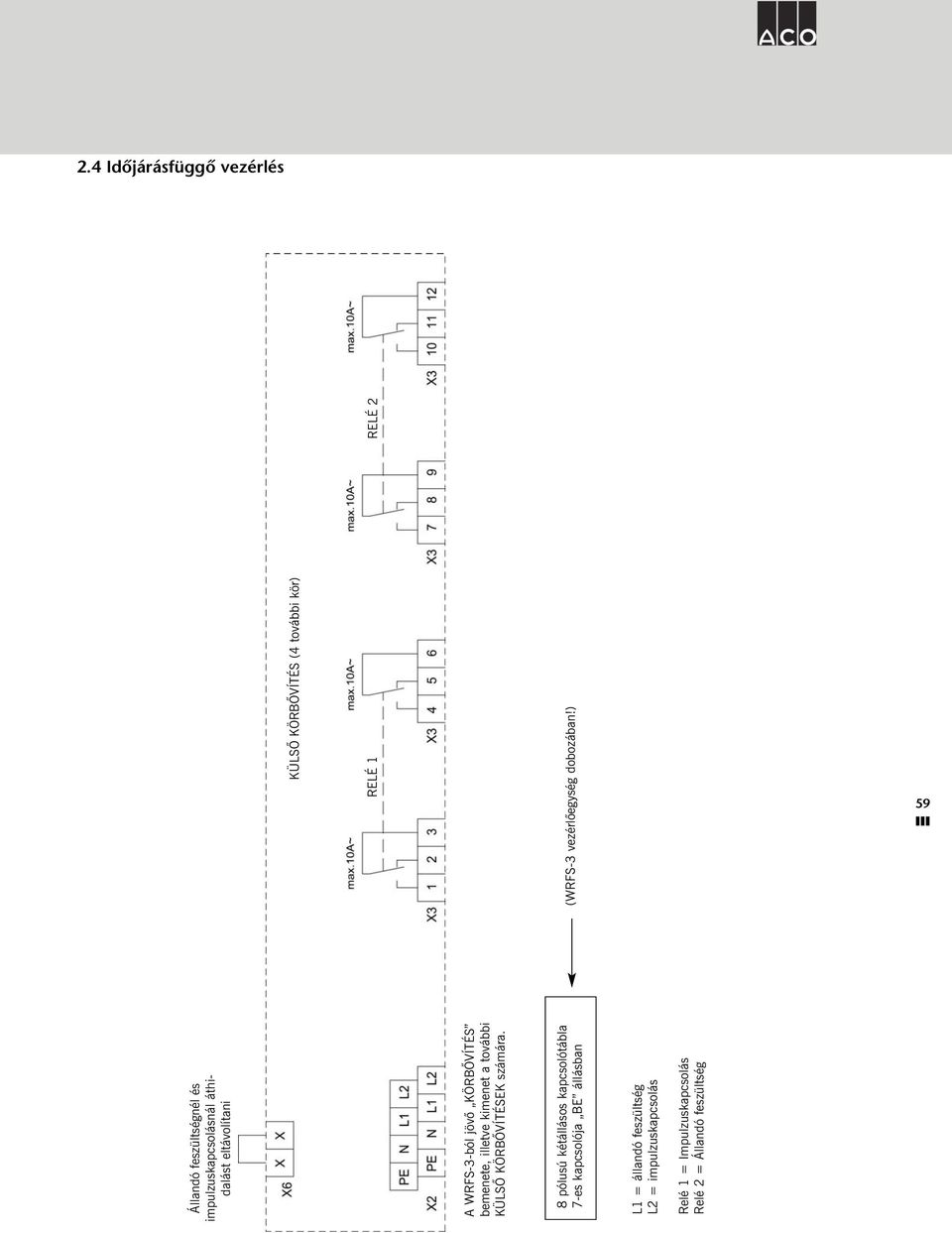

19 2.4 Időjárásfüggő vezérlés KÜLSÕ KÖRBÕVÍTÉS (4 további kör) RELÉ 2 RELÉ 1 (WRFS-3 vezérlõegység dobozában!) 59 Állandó feszültségnél és impulzuskapcsolásnál áthidalást eltávolítani A WRFS-3-ból jövõ KÖRBÕVÍTÉS bemenete, illetve kimenet a további KÜLSÕ KÖRBÕVÍTÉSEK számára. 8 pólusú kétállásos kapcsolótábla 7-es kapcsolója BE állásban L1 = állandó feszültség L2 = impulzuskapcsolás Relé 1 = Impulzuskapcsolás Relé 2 = Állandó feszültség

20 ACO felülvilágítás 2.5 Hő- és füstelvezetés Az alkalmazási tanácsokban olvashattuk, milyen fontos szerepet játszik egy létesítmény tûz, és füst esetén történõ megvédésében a jól megtervezett, valamint vész esetén megbízhatóan mûködõ hõ- és füstelvezetõ rendszer. A hő- és füstelvezető rendszereknek két fontos alkotóeleme van: - a hõ- és füstelvezetõ nyitószerkezet - a fenti nyitószerkezetet mûködésbe hozó kioldó központok, egységek Hő- és füstelvezető nyitószerkezetek: - RASANT nyitószerkezet - világszabadalom - kioldás: - CO2 gázzal - elektromos úton - Pneumatikus munkahengerek - kioldás: - CO2 gázzal - elektromos úton - Greschamatic XL - 24 V-os elektromos motorok Kioldó központok, egységek: A Greschalux a kioldás véghezvitelét tökéletesen kifejlesztve, minden esetben megteremti a lehetõséget automatikus, illetve manuális, kézi indítással történõ kioldásra. Ehhez nyújtanak segítséget az ide tartozó hõ- és füstgázérzékelõ berendezések, szenzorok, amelyek adott esetben automatikusan elindítják vész esetén a kioldási folyamatot. Lássuk a részleteket! Világszabadalom "Smoke-Ex-Rasant" 60 A Rasant hõ- és füstelvezetõ nyitószerkezet a Greschalux szabadalmaztatott, ebbõl kifolyólag egyedi, más cégeknél nem megtalálható fejlesztése. A Rasant egyedülállóan egyszerû, éppen ezért megbízhatóan mûködik, olcsó megoldás hõ- és füstelvezetés esetén. A rendszer lényege: A nyitószerkezet speciálisan összeállított puskaporszerû robbanóelegyet tartalmaz, amely elegy megfelelõ impulzus hatására mûködésbe lép, és pillanatok, néhány tized másodperc alatt 170 -os szögben kinyitja a hõ- és füstelvezetésre szolgáló kupolát. A megfelelõ impulzus érkezhet elektromos úton, vagy CO2-vel történõ kioldás útján, illetve a nyitószerkezetre közvetlenül felszerelt hõérzékelõn keresztül. Műszaki leírás* "Smoke-Ex-Rasant" nyitási rendszerhez (CO2) Javasolt a rendszer próbája, üzembe helyezése az alábbiak szerint: kupolák nyitószerkezetének elhelyezése biztonsági tüske (csapszeg) változatlan helyzetben CO2 vezeték teljes hosszban kiépítve vészkazettáktól a kupolákig 5 bár nyomást engedni a rendszerre a gázpalack szelephelyrõl ellenõrizni tartósan az 5 bár változatlan nyomást amennyiben a rendszer az ellenõrzésnek megfelelt, minden hõ- és füstelvezetõ nyitószerkezetnél elhelyezendõ a höérzékelõ (zöld - sárga - piros) ampulla, majd a biztonsági tüskét (csapszeget) el kell távolítani (kihúzni) vészkazettába a patront feszesen elhelyezni, ajtót lezárni, kulcsot a megadott helyre leadni a rendszer mûködõképes évente a rendszer szakszerû ellenõrzése az ACO közremûködésével szükséges Használati utasítás A hõ- és füstelvezetõ nyitószerkezetek mûködtetése kizárólag vész esetén engedélyezett. A vészkazettát kizárólagosan a tûzoltásra meghatalmazott személy nyithatja ki, illetve használhatja hõ- és füstelvezetésre. A vészkazettákban lévõ kar lenyomásával a kupolák kinyílnak. Automatikusan nyílnak a kupolák magas hõmérséklet érzékelése esetén. A vészhelyzet megszûnését követõen a kupolák a tetõsíkról kattanásig lenyomva csukhatóak be. A rendszer vészhelyzetet követõen ismételten az ACO közremûködésével helyezhetõ üzembe. * - EL rendszer üzembehelyezését lásd AMZR vagy DGAZ leírásánál.

21 2.5 Hő- és füstelvezetés "Smoke-ex-Rasant" hő- és füstelvezető nyitószerkezet lábazati magasság 300 mm Névleges méret 345 (Rasant 450) 545 (Rasant (650) Kupola 2. Lábazat 3."Rasant" nyitószerkezet Nyitószerkezet kioldása 3.1. Hõmérsékletre 3.2. Elektromos úton 3.3. CO2-vel (3.2, 3.3 együttes használata fölösleges) 4. Merevítõ profil - kupolában 5. Nyitószerkezet konzolja 6. Alaplap 7. Merevítõ profil - lábazatban

22 ACO felülvilágítás 2.5 Hő- és füstelvezetés AZ pneumatikus hő- és füstelvezető nyitószerkezet Az AZ nyitószerkezettel pneumatikus úton valósítható meg a hõ- és füstelvezetés. Az AZ nyitószerkezet lelkét adó pneumatikus munkahenger, valamint a megfelelõ konzolok és traverzek az alábbi lehetõségeket biztosítják: RWA mûködtetés esetén 170 -ban nyíló felülvilágító kupola RWA nyitás utáni visszazárás lehetõsége a kialakított vezérlõhelyiségbõl Az AZ nyitószerkezet kombinálva motorral, vagy pneumatikus munkahengerrel alkalmas napi szellõztetés megvalósítására is. (Lásd következõ oldalak!) A nyitószerkezet kioldása, hasonlóan a Rasant-hoz történhet pneumatikus úton és elektromos úton, valamint egy bizonyos hõmérséklet elérése után automatikusan. Amennyiben CO2 kioldás esetén olyan vésznyitó-szekrényt alkalmazunk, amely Nyit-Zár funkcióra van kialakítva, akkor ezen keresztül is megvalósítható az RWA nyitás utáni egyszeri zárás. Műszaki adatok: Nyitószerkezet súlya: NW = 100 cm kb. 18 kg NW = 120 cm kb. 20 kg NW = 150 cm kb. 23 kg NW = 180 cm kb. 34 kg NW = 200 cm kb. 36 kg 62 CO2 kioldás esetén szükséges CO2-gáz mennyiség NW = cm 80 gramm / nyitószerkezet NW = cm 120 gramm / nyitószerkezet Acélcsõ 6 x 0,7 mm 110 gramm / 100 méter Rézcsõ 6 x 1,0 mm 80 gramm / 100 méter Acélcsõ 8 x 0,7 mm 215 gramm / 100 méter Rézcsõ 8 x 1,0 mm 180 gramm / 100 méter

23 2.5 Hő- és füstelvezetés AZ pneumatikus hő- és füstelvezető nyitószerkezet NW (B) AK30 / BH N K R AK40 / AK30 / / AK40 / / AK / AK / BH 63 NW (B)

24 ACO felülvilágítás 2.5 Hő- és füstelvezetés Greschamatic M 302-AZ szellőztetőmotor (300 mm löketmagasság, 230 V / 50 Hz) ( AZ típusú nyitószerkezethez) Rögzítõ szett az M 302-AZ motorhoz 64 Visszabillentõ / pozicionáló rugó (Csak nyit-zár funkcióra kiépített AZ nyitószerkezetnél szükséges.)

25 2.5 Hő- és füstelvezetés ÜKS-PN típusú pneumatikus munkahenger (300 mm löketmagasság) ( AZ típusú nyitószerkezethez) Rögzítõ szett az ÜKS-PN munkahengerhez 65 Visszabillentõ / pozicionáló rugó (Csak nyit-zár funkcióra kiépített AZ nyitószerkezetnél szükséges.) Működési elv: Az ÜKS-PN egycsöves munkahenger. A munkahengerben egy elõfeszített rugó van elhelyezve. Amikor a Nyit jelet ráadják, akkor a sûrített levegõ összenyomja a rugót és biztosítja a 300 mm emelési magasságot a kupola szellõzési pozícióban van. A Nyit jel elvétele után a nyomás megszûnik, az elõfeszített rugó pedig visszazárja a pneumatikus munkahengert.

26 ACO felülvilágítás 2.5 Hő- és füstelvezetés CO2 működtetés "Smoke-ex-CO2" rendszer CO2 - Vészkapcsoló (kéziműködtetésre) mûködtetõ szelep (egyutas - "NYIT" funkció) NYIT Füstelvezetõ ZÁRVA CO2 palack 66 Kivitel A CO2- Vészkapcsoló fém kazetta DIN szabvány szerint balos ajtóval, valamint cilinderzárral és két kulccsal. Alkalmazás A CO2 vészkapcsoló a kupolákra felszerelt hõ- és füstelvezetõ nyitószerkezetek mûködtetésére szolgál. A kazetta korrózióálló fémbõl készül mûanyagfestéssel, piros RAL Kiviteli lehetőségek: 1. Egy egyutas mûködtetõ szeleppel - NYIT funkció - egy körben felszerelt hõés füstelvezetõ nyitószerkezetek vész esetén történõ kioldására. 2. Két egyutas mûködtetõ szeleppel - NYIT funkció - két különbözõ körben felszerelt hõ- és füstelvezetõ nyitószerkezetek vész esetén történõ kioldására. 3. Egy kétutas mûködtetõ szeleppel - NYIT/ZÁR funkció - egy körben felszerelt hõ- és füstelvezetõ nyitószerkezetek vész esetén történõ nyitására majd zárására (GZPN pneumatikus munkahengerek, illetve AZ nyitószerkezet esetén). Funkció Tûz esetén a kazetta üvegét betörni és a kart lenyomni! A CO2 palack gáztartalma felszabadul és a kupolák nyitószerkezete mûködésbe lép. A használatot követõen új CO2 palackokat kell elhelyezni, azaz a palackokat cserélni kell. Figyelem: A kupolák hõ- és füstelvezetõ nyitószerkezeteit ismét mûködõképes állapotba kell helyezni.

27 2.5 Hő- és füstelvezetés CO2-vésznyitószekrények típusa és mérete CO2 vésznyitó típusa Doboz mérete Funkció* Vezérelt körök (H x M x Sz) száma 1 x 33g 180 x 250 x 80 mm nyit 1 2 x 33g 240 x 320 x 120 mm nyit-zár 1 1 x 75g 240 x 480 x 120 mm nyit 1 1 x 150g 240 x 320 x 120 mm nyit 1 2 x 150g 240 x 480 x 120 mm nyit-zár 1 1 x 300g 240 x 480 x 120 mm nyit 1 2 x 300g 240 x 480 x 120 mm nyit-zár 1 2 x 300g 380 x 480 x 120 mm nyit 2 1 x 500g 240 x 480 x 120 mm nyit 1 2 x 500g 380 x 480 x 120 mm nyit 2 1 x 750g 240 x 480 x 120 mm nyit 1 2 x 750g 380 x 480 x 120 mm nyit 2 1 x 1000g 240 x 480 x 120 mm nyit 1 2 x 1000g 380 x 550 x 160 mm nyit 2 1 x 1500g 240 x 550 x 160 mm nyit 1 2 x 1500g 380 x 550 x 160 mm nyit 2 Két kioldási kör vezérlése egy vésznyitóban Füstelvezetõ ZÁRVA Füstelvezetõ ZÁRVA 67 NYIT NYIT

28 ACO felülvilágítás 2.5 Hő- és füstelvezetés CO2 - vésznyitó EL kioldási lehetőséggel DG robbanótöltetes gázgenerátor Füstelvezetõ ZÁRVA NYIT 68

29 2.5 Hő- és füstelvezetés NYIT - ZÁR funkció megvalósítása NYIT ZÁR 69

30 ACO felülvilágítás 2.5 Hő- és füstelvezetés Pneumatikus kapcsolási rajz "Smoke-ex-CO2" rendszerhez. Funkció: Nyit (egycsöves rendszer) Smoke-ex-Rasant helyett a nyitószerkezet ebben az esetben GZPN pneumatikus munkahenger CO2 - vészkapcsoló kazetta (kézmûködtetésre) 1.1 CO2 palack 1.2 Mûködtetõszelep 2. hõ- és füstelvezetõ berendezés 2.1 CO2- automatikus mûködtetésû hõérzékelõ - TAG 2.2 Pneumatikus munkahenger GZPN-32 felsõ és alsó reteszelésû

31 2.5 Hő- és füstelvezetés TAG automatikus működtetésű hőérzékelő Mûködés Az üvegcse eltörése után a szúrótüske kilyukasztja a CO2 palackot. A felszabaduló nyomás az A irányba pneumatikus munkahenger felé távozik, míg a PA irányt CO2 vészkazetta csatlakozása lezárja. Mûszaki adatok közvetítõ közeg: CO2 vagy sûrített levegõ megengedett max. üzemi nyomás 60 bar vizsgázott nyomás 90 bar környezeti hõmérséklet: -20 o C-tól 60 o C-ig 1 Beépítési-, beüzemelési és karbantartási útmutató A beépítési helyzetet mindig be kell tartani. 3 2 Védõkupak a nem használt csatlakozásokra. Beüzemelési útmutató Az elsõ beüzemelésnél az 1 rögzítõcsavart teljesen fellazítjuk. Az üvegcsét behelyezzük a 2 és 3 számmal jelölt elemek közé. A 4 -es elõfeszítõ csavart becsavarjuk a CO2 palack helyére, így a szúrótüskét elõfeszítjük. Ezáltal lehetõvé válik az 1 rögzítõcsavar teljes becsavarása ami egyben pozícióban tartja a szúrótüskét. A 4 elõfeszítõ csavar most már kicsavarható és a CO2 palack a helyére csavarható. 4 CO2 palack 71 Az ismételt üzembehelyezés csak annyiban különbözik, hogy elõször el kell távolítani az összetört üvegcse darabjait. Beépítési helyzet Karbantartás évente minimum egyszer szükséges. Szemre kell vételezni az üvegcsét a légbuborék 2-3 mm-nél nem lehet nagyobb. Le kell mérni a CO2 palack súlyát max. 10% súlyveszteség megengedett. Szemre kell vételezni a szúrótüskét nem deformálódott-e el? Elõkészítve EL vagy CO2-es plusz központi kioldásra. Hõérzékelõ üvegcse beépítési iránya Piros - 68 C Zöld - 93 C

32 ACO felülvilágítás 2.5 Hő- és füstelvezetés EL - elektromos működtetés Smoke-ex-EL rendszer AMZR - 24/1-4 kioldó és felügyelő központ Falra szerelhetõ kivitel Akkumulátorral a vész-áramellátáshoz Max. 4 kör kézi és automatikus kioldása 72 Kivitel A kioldó központ füstelszívó és hõelvezetõ berendezések kioldó egységeinek vezérlésére és felügyeletére, valamint a csatlakoztatott érzékelõk betáplálására szolgál. Működés Normál üzemmódban a központ betáplálása a hálózatról történik; ezt egy zöld LED jelzi. Hálózat kimaradás esetén a vész-áramellátás a készenléti üzemre kapcsolt akkumulátorról történik. A hálózat kimaradást, akkumulátor üzemzavart a sárga LED jelzi. A kioldást a kioldó körhöz tartozó vörös LED szignalizálja. Vezeték szakadást a kioldó körhöz tartozó sárga LED jelzi. Kioldás, vezeték szakadás, akkumulátor üzemzavar, hálózat kimaradás extern kijelezhetõ. Az extern jelet nyomógombbal lehet törölni. Felépítés A központ egy zárható, üvegezett kiforduló ajtóval ellátott acéllemez házból áll; vörös RAL 3000 festéssel; IP 20-as védettséggel. A modultechnika teszi lehetõvé az egyszerû felépítést és biztosítja a szerviz-kényelem magas fokát. Az alaplap egy UE felügyelõ egység és 4 AE kioldó egység befogadására van elõkészítve. A nyomógombok, kijelzõ elemek és biztosítékok egy üvegezett ajtó mögötti feliratozott lapba kerültek elhelyezésre. A házban található akkumulátor a hálózat kimaradás áthidalására szolgál. Alkalmazási terület A központ száraz, 0 és +40 közötti környezeti hõmérsékletû, száraz helyiségekben történõ felszerelésre alkalmas.

33 2.5 Hő- és füstelvezetés Műszaki adatok Méretek: Üzembe helyezés: Végezzük el az elektromos bekötést a kapcsolási rajz szerint. Mérjük ki min. 100 Ohm/V ellenállásmérõvel a kioldókört, a kioldókörönkénti ellenállás max. 26 Ohm. Mérjük ki a mellék-kezelõ kört és a detektorkört. Helyezzük be a felügyelõ és a kioldó egységeket. Szerelés: Jelöljük át a szekrényrõl a rögzítési pontokat. Fúrjunk 6 mm-es furatokat. Helyezzük be a 4 db dübelt és csavarjuk be a 4,5 x 35-ös csavarokat. Tömegek: AMZR-24/1-4 központi egység Alapkivitel UE felügyelõ egység az AMZR-24/1-4 központi egységhez AE kioldó egység az AMZR-24/1-4 központi egységhez Vész-áramellátó akkumulátor 2x12 V/1,2Ah Elektromos értékek: Hálózat Üzemi feszültség Nyugalmi áram AE nélkül Hálózati üzemzavar Akkumulátor 3,360 kg 0,020 kg 0,020 kg 1,000 kg 230V/50 Hz/5,5 VA 24 V DC 20 ma 35 ma 24 V DC /1,2 Ah Eljárási mód (1.-3.) a töltõfokozat ellenõrzéséhez ill. beállításához 1. Helyezzük be és csatlakoztassuk az akkumulátort. A relé hallhatóan behúz. Kapcsoljuk be a hálózatot, ügyeljünk a külön lebiztosításra. 2. Kössük le az akkumulátort, ellenõrizzük a 27,6 V - 27,8 V töltõ feszültséget, szükség esetén a 2 trimmerpotméterrel állítsunk utána. 3. Ismét kössük be az akkumulátort. Állítsuk a billenõ kapcsolót "I" állásba és helyezzük fel a fémzárat; csak a zöld LED éghet. Az AE kioldó egység jelei: a sárga LED világít: üzemzavar a kioldó körben / tönkrement a biztosíték. a piros LED világít: a kör kioldott. Az UE felügyelő egység jelei: a zöld LED nem világít: hálózat kimaradás / tönkrement a hálózati biztosíték. a sárga LED világít: hálózati vagy akkumulátor üzemzavar. 73 AE kioldó egység Detektorkör Nyugalmi áram 1 ma párhuzamos kapcsolás Üzemzavar 10 ma U = 24VDC Riasztás 30 ma Imax = 50 ma Kioldókör, Soros kapcsolás Mellék-kezelõ kör, párhuzamos kapcsolás Ismételt üzembe helyezés Állítsuk a billenõ kapcsolót "0" állásba, a piros LED kialszik. Cseréljük ki a DG robbanótöltetes gázgenerátort. Állítsuk a billenõ kapcsolót "I" állásba és helyezzük fel a fémzárat A zöld LED világít, a berendezés ismét mûködõképes. U = 24 V DC U = 24 V DC la = 800 ma Imax = 300 ma IR = 1 ma Rmax = 5 Ohm Rmax = 26 Ohm

34 ACO felülvilágítás 2.5 Hő- és füstelvezetés Kapcsolási vázlat sorosan felfûzve, kötve 3 x 1,5 v. 2,5 (lásd kábeltáblázat) Füstérzékelõ 130/A típus 2 x 2 x 0,8 230V/50Hz/5,5VA hálózat Kézi kioldó kapcsoló 2 x 2 x 0,8 Központ Sorkapocs bekötési terv AMZR kioldó központ I. kör 3 x 1,5 230V/50Hz/5,5VA hálózat 74 külsõ riasztás Sorkapocs-sor Füstérzékelõ 130/A típus Kézi kioldó kapcsoló NBL/A típus NBL/U típus Elosztó doboz DG robbanótöltetes gázgenerátor Kézi kioldó kapcsoló II. kör Füstgázérzékelõ Robbanótöltetes gázgenerátor Mínusz Plusz riasztás Záró Lámpa Föld DG , 23-22, , 20 Kézi kioldó kapcsoló III. kör Füstgázérzékelõ Robbanótöltetes gázgenerátor Mínusz Plusz riasztás Záró Lámpa Föld DG , 33-30, , 28 Kézi kioldó kapcsoló IV. kör Füstgázérzékelõ Robbanótöltetes gázgenerátor Mínusz Plusz riasztás Záró Lámpa Föld DG , 42-38, , 36

35 2.5 Hő- és füstelvezetés Kábel-táblázat AMZR - 24/1-4 (egy kioldókört tekintve) Kábel keresztmetszet DG robbanótöltetes gázgenerátorok száma mm 2 -ben , , Teljes kábelhossz-adatok m-ben A kábelek a DG robbanótöltetes gázgenerátorokhoz három eresek, azaz zöld-sárga védõvezetõvel (pl....3 x 1.5) Mérendő az egyszeres kábelhossz a kioldó központtól az utolsó robbanótöltetes gázgenerátorig, beleértve az összes megteendő kábel-kerülőutakat is. A kábelfektetést a vonatkozó szabványok és a helyi elektromos szolgáltatói valamint tűzvédelmi előírások szerint kell végezni. 75

36 ACO felülvilágítás 2.5 Hő- és füstelvezetés DGAZ-24/1 Elektromos kioldó és felügyelő központ Egy kioldási körre Érzékelõk jelének a fogadása (Érzékelõk foglalatában lehetõség van 2 érzékelõs kioldásra történõ átkapcsolásra) Áramkimaradás esetén akkumulátor - 72 órás készenlét Állandó üzemzavar felügyelet Zavarjelzés külsõ továbbítási lehetõsége 76 Felhasználás Hõ-, és füstelvezetõ nyitószerkezetek elektromos kioldására, és felügyeletére szolgál. Maximum 16 db Druckgasgenerator, vagy más speciális nyitószerkezet (elektromágnes) kapcsolható a központra egy körben. A DGAZ központ alkalmas külsõ jelek fogadására, illetve továbbítására is (hõ-, és füstérzékelõk, valamint kioldásra szolgáló mellékállomások, kapcsolók). Működés Normál üzemmódban az áramellátás a 230 V-os hálózatról történik. Egy zölden világító LED jelzi a hálózatról történõ áramellátást. Áramkimaradás estén a DGAZ-ben lévõ 24 V-os akkumulátor biztosítja a szükséges áramellátást. Az akkumulátor 72 órás áramkimaradást képes áthidalni. Áramkimaradás esetén a központ ZAVAR jelzést adva jelzi azt. A KIOLDÁS, valamint a ZAVAR jelzéseket egy feszültség mentes kimeneten keresztül külsõ jeladó forrásra is lehet továbbítani (egy váltóérintkezõ a kioldásra és a zavar jelzésre is). Kioldás történhet: kézzel a DGAZ-n keresztül kézzel a DGAZ-ba kötött mellék kioldó kapcsolókon keresztül (RAT-H, illetve RAT-N) Füstérzékelõn keresztül (2 érzékelõs kioldás is lehetséges) Hõérzékelõn keresztül (2 érzékelõs kioldás is lehetséges) Külsõ, feszültségmentes kimeneten bejövõ jelen keresztül (pl. tûzjelzõ központ) A kioldás megtörténte látható a DGAZ-n lévõ LED jelzésén, valamint a mellék kioldó kapcsolókon lévõ LED-n is. A DGAZ-re kapcsolt hõ-, és füstelvezetõ nyitószerkezetek, a kézi kioldási lehetõségek és az automatikus jelzõk (hõ-, és füst) üzemképessége állandóan kontrolált. A hálózati áram megléte a RAT-H (RAT fõkapcsoló) kapcsolón is visszajelzésre kerül. Egy esetleges szálszakadás a RAT-H kapcsolón, mint ÁLTALÁNOS ZAVAR a DGAZ központon differenciáltan megjelenõ ZAVAR jelzésként visszajelzésre kerül. Egy feszültségmentes ÁLTALÁNOS ZAVAR jelzés és egy feszültségmentes KIOLDVA jelzés integrálva van a DGAZ-be, és a megfelelõ kapcsokon törpefeszültséggel (max. 60V / 0,8A) megterhelhetõ. Felépítés A DGAZ központ piros színre (RAL 3000) festett, falra szerelhetõ acéllemez doboz testbõl, ugyanilyen színû acéllemez ajtóból áll, egyrétegû üveglappal ellátva, ami mögött a visszajelzõ LED-ek, valamint a nyomógombok találhatóak. Falba süllyeszthetõ kivitelhez egy speciális tokot kell alkalmazni. Alkalmazási terület A DGAZ központot csak belsõ, száraz terekben lehet alkalmazni (IP 20 érintésvédelmi osztály), 0 C és +40 C között.

37 2.5 Hő- és füstelvezetés Műszaki adatok Méret 188 x 323 x 102 mm (Szélesség x Magasság x Mélység) Súly: 4,28 kg (akkuval) 3,12 kg (akku nélkül) Érintésvédelmi osztály: IP 20 Elektromos adatok: 230V / 50Hz / 1,3VA (normál üzem esetén) Kábelbevezetés: 6 x M25 Szerelési utasítás A ház hátlapján lévõ furatokon keresztül fel kell jelölni a falra a furatok helyét. Ø6mm furatokat fúrni 4 db S6 dübelt behelyezni a furatokba. 4,5 x 35 DIN 96 csavarral felrögzíteni a dobozt. Elektromos értékek Hálózat: 230 V / 50 Hz / 1,3 VA Üzemi feszültség: 24 V DC 72 órás készenléti idõ áramkimaradás esetén. (Elsõ feltöltésnél minimum 48 órát kell a hálózati feszültségen lennie!) Kioldási kör: U = 24 V DC IA = 800 ma IR = 1 ma Rmax = 26 W Külső jelforrások: U = 24 V DC Imax = 10 ma Üzembe helyezés Az elektromos kapcsolásokat a kapcsolási rajznak megfelelõen létrehozni A külsõ jelforrásokat a kapcsolási rajzoknak megfelelõen összekötni, majd bekötni a DGAZ központba Ohmmérõvel (min. 100 W/V) a kioldási kört kimérni - maximális érték 26 W - Vigyázni a sorba kapcsolásra! RAT-köröket (RAT-H és RAT-N) kimérni; végellenállást 14K behelyezni; nyugalmi áramkört kimérni cca. 14K. A hõ-, és füstérzékelõk köreit kimérni; végellenállást behelyezni - 14K. Első üzembehelyezésnél az alábbiak szerint kell eljárni 1. S1 kapcsolót WARTUNG pozícióba kapcsolni. (Karbantartás funkció - a rendszer nem éles, de mérhetõ!) 2. Akkumulátort behelyezni és bekötni. 3. Hálózatra kapcsolni, és a DGAZ hálózati kapcsolóját BE állásba kapcsolni. 4. Elemeket lekötni, a töltési feszültséget kimérni - 27,6V - 27,8V között kell lennie, eltérõ értékeknél után kell állítani. 5. Elemeket ismét visszakötni. 6. A kontrolfényekre a következõk szerint figyelni (LED-ek állapota): Megnevezés Szín Világít? Kiértékelés Hálózat (Netz) zöld Nem Hálózati kapcsoló ki van kapcsolva A hálózatban zavar van Pillanatnyilag hálózat kimaradás van Hálózat (Netz) zöld Igen A hálózati kapcsoló be van kapcsolva Áramellátás rendben van 77 Zavar (Störung) sárga Nem A hálózati betáp mûködik Az akkumulátor üzemkész Zavar (Störung) sárga Igen Áram-, vagy akkumulátor zavar Ha a zöld LED világít, akkor zavar az akkumulátor töltésében Kioldás (Auf) piros Nem A hõ-, és füstelvezetõk nincsenek kioldva FIGYELEM - Figyelmetlenségbõl, ok nélkül nem megnyomni!! Kioldás (Auf) piros Igen A hõ-, és füstelvezetõk ki vannak oldva Druckgasgenerator (DG) sárga Nem A kioldási kör mûködõképes Druckgasgenerator (DG) sárga Igen Üzemzavar a kioldási körben Esetlegesen szálszakadás Mellék kioldó kapcsoló (RAT) sárga Nem A külsõ kioldó kapcsolók (RAT) üzemképesek A jeladás zavartalan Mellék kioldó kapcsoló (RAT) sárga Igen Üzemzavar a kioldó kapcsolók áramkörében Esetlegesen szálszakadás Érzékelõk (Melder) sárga Nem Az érzékelõk üzemképesek A jeladás zavartalan Érzékelõk (Melder) sárga Igen Üzemzavar az érzékelõk áramkörében Esetlegesen szálszakadás

38 ACO felülvilágítás 2.5 Hő- és füstelvezetés 7. Amennyiben minden egység be van kötve a DGAZ-be, és a visszajelzõk nem mutatnak üzemzavart, akkor egy PRÓBA KIOLDÁST kell végrehajtani. FIGYELEM! S1 kapcsoló továbbra is a WARTUNG pozícióban kell, hogy legyen. A SZIMULÁCIÓ (Simulation) feliratú piros LED jelzi a kioldás megtörténtét. 8. A hálózati BE/KI kapcsolót kapcsoljuk KI állásba, utána ismét BE állásba. Ez a mûvelet egyenértékû egy memória-törléssel. Figyeljük a piros színû LED-et. 9. Amennyiben nem kezd el újra világítani, akkor A hálózati BE/KI kapcsolót kapcsoljuk KI állásba, az S1 kapcsolót kapcsoljuk a WARTUNG pozícióból EIN (Be) pozícióba. Legvégül a hálózati kapcsolót "BE" állásba kapcsoljuk. A DGAZ központ immáron minden bekötött egységével együtt aktív, mûködik. Figyelem: Ne csináljunk szükségtelen, elkerülhetõ teszt kioldásokat. Kioldás utáni, ismételt üzembe helyezésnél az alábbiak szerint kell eljárni: 1. A berendezés minden elemét át kell vizsgálni, és meg kell állapítani a kioldás okát. 2. A hálózati kapcsolót "KI" állásba kell kapcsolni. A kioldás során egyszer használatos elemeket (Druckgasgenerator) ki kell cserélni. 3. A továbbiakban az elsõ üzembe helyezésnél leírtaknak megfelelõen kell eljárni. Figyelem: A központ üzembe helyezését, karbantartását, az abba való benyúlást csak az ACO Magyarország által meghatalmazott személyek végezhetik. Kábelezési táblázat DGAZ - 24 / 1 (A kioldási kör figyelembe vételével) Kábelkeresztmetszet Druckgasgeneratorok darabszáma ,5 mm ,5 mm A megadott számok méterben értendõek, és a kioldási kör teljes kábelhosszára vonatkoznak. A kábelnek 3 eresnek kell lennie - szigetelt zöld-sárga föld-vezetékkel. (Pl.: 3 x 1,5 vagy 3 x 2,5) A teljes kábelhosszt a DGAZ központtól mérjük az utolsó sorba kötött Druckgasgeneratorig úgy, hogy minden mellékágat, kitérõt stb. hozzáadunk. A kábelezésnek az MSZ, és minden más ide vonatkozó elõírásnak a betartásával kell megtörténnie.

39 2.5 Hő- és füstelvezetés DGAZ központban lévő alaplap nézeti rajza X5 = Feszültségmentes kimenet DG-k kioldott állapotát jelzi X6 = Feszültségmentes kimenet általános zavar jelzés továbbítása Hálózat BE Druckgasgen. Érzékelõk RAT-H és RAT-N Karbantartás Druckgasgenerátorok Füstérzékelõk Szimuláció (piros fény) Mellék kioldó kapcsoló (RAT) Kioldás Zavar (hálózat) Hálózat Hálózati kapcsoló (Be / Ki) 79 Trimmer töltési feszültség

40 ACO felülvilágítás 2.5 Hő- és füstelvezetés 80 KIOLDÓ ÉS FELÜGYELÕ KÖZPONT Hálózat 230V AC/50 Hz ca. 1,3 VA A föld (PE) megfelelõ bekötésére feltétlenül ügyelni kell! Druckgasgenerátor (max. 16 db) összekötés elosztódobozokban Kioldási vészjelzés Feszültségmentes kimenetek a jelzések továbbítására 2 érzékelõs kioldás esetén a 3 -as számú kimenet helyett a 2 -es számút kell bekötni. Végellenállást az utolsó RAT kapcsolóba el kell helyezni. Mellék kioldó kapcsoló (RAT) Általános zavar *Ezeket a végellenállásokat a mindenkori RAT, ill. érzékelõ aljzatba kell behelyezni Végellenállást az utolsó érzékelõ aljzatba el kell helyezni. Füst és hõ érzékelõk max. 10 db Alkapcsoló (RAT-N) maximum 8 db Fõkapcsoló (RAT-H) maximum 2 db
