Hő- és füstelvezető rendszer

Átírás

1 Vezérlő központok BTR EL 24a/1 -/2 kompakt központ 1 vagy 2 csoporthoz....l-2 BTR EL 24a/3 kompakt központ 3 csoporthoz....l-3 Moduláris központ....l-4 BTR EL 6000 VdS lépcsőházi kompakt központ....l-5 Ablakmozgató motorok GGM 24 / 400 N, 650 N és 1000 N orsós motor...l-6 PGM 24 / 400 N, 650 N és 1000 N orsós motor....l-7 Micro 92 láncos motor....l-8 MLA 380 láncos motor....l-9 MLX 420, 600 és 800 láncos motor.... L-10 Indító egységek Vésznyitó nyomógomb - BTR EL 24 a-b / a-b-st... L-11 Szellőztető kapcsoló.... L-11 Érzékelők Hőérzékelő 70 0 C vagy 90 0 C... L-12 RM 65 füstérzékelő... L-12 WRM24 automata szél- és esőérzékelő.... L-13 Kiegészítők VGM 24 elektromotoros zárszerkezet ablakokhoz (Solo és Tandem)... L-14 OFV 24 ablakkilincs helyére szerelhető elektromotoros zárszerkezet.... L-15 FSM24 motor-zár sorrendszabályzó PGM motorokhoz.... L-17 SYS-2 szinkronvezérlő L-17 IG 24 GGM/PGM motorba beépített impulzus generátor.... L-19 W-1A elektronikus tandem végállás kapcsoló 24 V-os orsós motorokhoz... L-19 KMA elektronikus tandem végállás kapcsoló 24 V-os láncos motorokhoz... L-20 Tanúsítvány Tanúsítvány.... L-21 L-1

2 Vezérlő központok 230 V / 50 Hz BTR EL 24a/1 -/2 kompakt központ 1 vagy 2 csoporthoz Méret, kialakítás: 300 x 250 x 140 mm-es, falra szerelhető műanyag dobozban Kimenet: 24 V DC / max. 2 A vagy 4 A 1 vagy 2 db láncos motorhoz 2 vagy 4 db orsós motorhoz 1 vagy 2 csoportban közös RWA indításhoz Akkumulátorok: 2 x 12 V, 2,0 Ah / 2,2 Ah vagy 2 x 12 V, 6,5 Ah / 7,0 Ah BTR EL 24a/1 kompakt központ 1 csoporthoz BTR EL 24a/2 kompakt központ 2 csoporthoz /1 db csoport vezérléséhez, csoportonként 1 db láncos vagy 2 db orsós motorral. /2 db csoport vezérléséhez, csoportonként 2 db láncos vagy 4 db orsós motorral. Működtetés: Vésznyitó gombbal. Hőérzékelővel. Füstérzékelővel. Külső, potenciálmentes kontaktussal. Egyszerű kivitel. Csoportonkénti szellőztető funkció. LED visszajelzés a működtetésről csoportonként és a készenléti állapotról. Rendelhető kiegészítők: Eső/szél/hő detektorhoz kiegészítő vezérlés. Kimeneti potenciálmentes kontaktus RWA riadóhoz (max. 48 V DC / 0,5 A). Kimeneti potenciálmentes kontaktus Üzemzavar jelzéshez (max. 48 V DC / 0,5 A). Külön megrendelésre rendelhető bármilyen egyéb motorhoz vezérlés. L-2

3 Vezérlő központok 230 V / 50 Hz BTR EL 24a/3 kompakt központ 3 csoporthoz Méret, kialakítás: 380 x 380 x 210 mm-es, falra szerelhető fémdobozban Kimenet: 24 V DC / max. 6 A 3 db láncos motorhoz 6 db orsós motorhoz 3 csoportban közös RWA indításhoz Akkumulátorok: 2 x 12 V, 2,0 Ah / 2,2 Ah BTR EL 24a/3 kompakt központ 3 csoporthoz 3 db csoport vezérléséhez, csoportonként 3 db láncos vagy 6 db orsós motorral. Működtetés: Vésznyitó gombbal. Hőérzékelővel. Füstérzékelővel. Külső, potenciálmentes kontaktussal. Egyszerű kivitel. Csoportonkénti szellőztető funkció. LED visszajelzés a működtetésről csoportonként és a készenléti állapotról. Rendelhető kiegészítők: Eső/szél/hő detektorhoz kiegészítő vezérlés. Kimeneti potenciálmentes kontaktus RWA riadóhoz (max. 48 V DC / 0,5 A). Kimeneti potenciálmentes kontaktus Üzemzavar jelzéshez (max. 48 V DC / 0,5 A). Külön megrendelésre rendelhető bármilyen egyéb motorhoz vezérlés. L-3

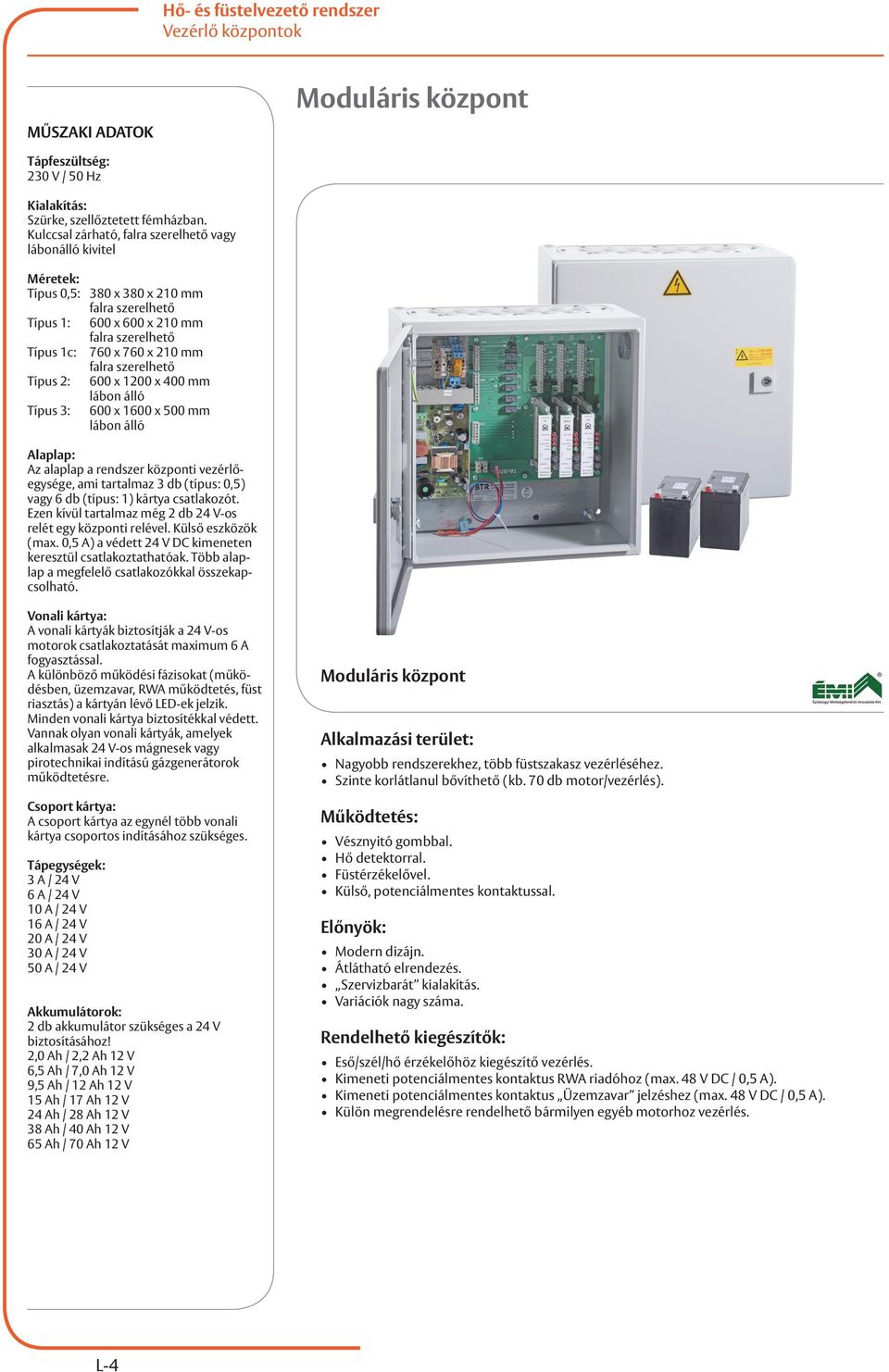

4 Vezérlő központok Moduláris központ 230 V / 50 Hz Kialakítás: Szürke, szellőztetett fémházban. Kulccsal zárható, falra szerelhető vagy lábonálló kivitel Méretek: Típus 0,5: 380 x 380 x 210 mm falra szerelhető Típus 1: 600 x 600 x 210 mm falra szerelhető Típus 1c: 760 x 760 x 210 mm falra szerelhető Típus 2: 600 x 1200 x 400 mm lábon álló Típus 3: 600 x 1600 x 500 mm lábon álló Alaplap: Az alaplap a rendszer központi vezérlőegysége, ami tartalmaz 3 db (típus: 0,5) vagy 6 db (típus: 1) kártya csatlakozót. Ezen kívül tartalmaz még 2 db 24 V-os relét egy központi relével. Külső eszközök (max. 0,5 A) a védett 24 V DC kimeneten keresztül csatlakoztathatóak. Több alaplap a megfelelő csatlakozókkal összekapcsolható. Vonali kártya: A vonali kártyák biztosítják a 24 V-os motorok csatlakoztatását maximum 6 A fogyasztással. A különböző működési fázisokat (működésben, üzemzavar, RWA működtetés, füst riasztás) a kártyán lévő LED-ek jelzik. Minden vonali kártya biztosítékkal védett. Vannak olyan vonali kártyák, amelyek alkalmasak 24 V-os mágnesek vagy pirotechnikai indítású gázgenerátorok működtetésre. Csoport kártya: A csoport kártya az egynél több vonali kártya csoportos indításához szükséges. Tápegységek: 3 A / 24 V 6 A / 24 V 10 A / 24 V 16 A / 24 V 20 A / 24 V 30 A / 24 V 50 A / 24 V Akkumulátorok: 2 db akkumulátor szükséges a 24 V biztosításához! 2,0 Ah / 2,2 Ah 12 V 6,5 Ah / 7,0 Ah 12 V 9,5 Ah / 12 Ah 12 V 15 Ah / 17 Ah 12 V 24 Ah / 28 Ah 12 V 38 Ah / 40 Ah 12 V 65 Ah / 70 Ah 12 V Moduláris központ Nagyobb rendszerekhez, több füstszakasz vezérléséhez. Szinte korlátlanul bővíthető (kb. 70 db motor/vezérlés). Működtetés: Vésznyitó gombbal. Hő detektorral. Füstérzékelővel. Külső, potenciálmentes kontaktussal. Modern dizájn. Átlátható elrendezés. Szervizbarát kialakítás. Variációk nagy száma. Rendelhető kiegészítők: Eső/szél/hő érzékelőhöz kiegészítő vezérlés. Kimeneti potenciálmentes kontaktus RWA riadóhoz (max. 48 V DC / 0,5 A). Kimeneti potenciálmentes kontaktus Üzemzavar jelzéshez (max. 48 V DC / 0,5 A). Külön megrendelésre rendelhető bármilyen egyéb motorhoz vezérlés. L-4

5 Vezérlő központok BTR EL 6000 VdS lépcsőházi kompakt központ 230 V / 50 Hz Méretek, kialakítás: 295 x 295 x 85 mm-es műanyag ház, kulcsos zárszerkezettel, falra szerelhető kivitelben 360 x 360 mm-es takarókeret a falba süllyesztett beépítéshez BTR EL 6000 VdS lépcsőházi kompakt központ Lépcsőházi hő- és füstelvezető rendszer vezérléséhez max. 10 szintig. Működtetés: Vésznyitó gombbal. Hő detektorral. Füstérzékelővel. Külső, potenciálmentes kontaktussal. Csatlakoztatható eszközök: 24 V DC ablakmozgató motor(ok) (max. 2,0 A-ig). 10 db RWA EL 6000/8000/1v2 típusú vésznyitó gomb. 10 db szellőztető kapcsoló. 10 db ORM 6000 füstérzékelő. Jellemzők: Mikroprocesszor vezérelt. Biztonsági funkciók folyamatos ellenőrzése: - kábelszakadás, - rövidzárlat, - földzárlat, - tápegység üzemzavar. Riadó és Hiba jelzés potenciálmentes váltó kontaktusokon. RWA riadó esetén ciklus utáni működés kb. 35 perc. Hiba esetén is szellőztető funkcióban is készen áll a zárásra. Akkumulátorok: 2 x 12 v, 2,2 Ah. Rendelhető kiegészítők: Tartalék kulcs. L-5

6 Ablakmozgató motorok GGM 24 / 400 N, 650 N és 1000 N orsós motor 24V DC Áramfelvétel: Névleges: 0,5 A Maximális: 1,0 A IP 54 Aktív ciklusidő: 60 % Tömeg: kb. 1,5 kg Teljesítmény: kb. 400 N, 650 N vagy 1000 N Működési idő: kb. 25 sec/100 mm (400 N) kb. 32 sec/100 mm (650 N) kb. 56 sec/100 mm (1000 N) Motor kialakítása: Ø40 mm-es szilárd alumínium ház, galvanizált tolórúd, görgős csapággyal megvezetve Tartozékok: Szerelő konzol Beépített vagy külső végállás kapcsoló csatlakozó dobozban 1,5 m hosszú 2 x 0,75 mm2 bekötő kábel Szerelési útmutató Rendelhető kiegészítők, opciók: RAL 9010 színben is rendelhető Speciális szerelő konzolok a különböző ablaktípusokhoz Hosszabb bekötő kábel Elektromos végállás kapcsoló nélkül (ha a vezérlés eleve tartalmazza) GGM 24 / 400 N, 650 N és 1000 N orsós motor Alkalmazási terület Hő- és füstelvezetésre, valamint napi szellőztetésre - felülvilágító kupolákhoz, - tetőablakokhoz és - bukó ablakokhoz, ha az ablakkeret min. 55 mm széles. Nagyobb méretű nyílászárók is mozgathatók tandem kialakítással. A különböző típusú ablakokhoz, kupolákhoz többféle rögzítő konzol megoldással rendelkezik. Egyszerűen beszerelhető. Standard méretek Típus Lökethossz Motor hosszméret GGM 24/ mm 376 mm GGM 24/ mm 476 mm GGM 24/ mm 576 mm GGM 24/ mm 676 mm GGM 24/ mm 776 mm GGM 24/ mm 876 mm GGM 24/ mm 976 mm GGM 24/ mm 1276 mm Mindegyik méret rendelhető 400 N, 600 N és 1000 N erejű kivitelben. L-6

7 Ablakmozgató motorok PGM 24 / 400 N, 650 N és 1000 N orsós motor 24V DC Áramfelvétel: Névleges: 0,5 A Maximális: 1,0 A IP 54 Aktív ciklusidő: 60 % Tömeg: kb. 1,5 kg Teljesítmény: kb. 400 N, 650 N vagy 1000 N Működési idő: kb. 25 sec/100 mm (400 N) kb. 32 sec/100 mm (650 N) kb. 56 sec/100 mm (1000 N) Motor kialakítása: Ø40 mm-es szilárd alumínium ház, galvanizált tolórúd görgős csapággyal megvezetve Tartozékok: Szerelő konzol Külső végállás kapcsoló csatalakozó dobozban 1,5 m hosszú 2 x 0,75 mm 2 bekötő kábel Szerelési útmutató Rendelhető kiegészítők: RAL 9010 szín Speciális szerelő konzolok Hosszabb bekötő kábel Elektromos végállás kapcsoló nélkül (ha a vezérlés eleve tartalmazza) PGM 24 / 400 N, 650 N és 1000 N orsós motor Alkalmazási terület Hő- és füstelvezetésre, valamint napi szellőztetésre - bukó ablakokhoz, - nyíló ablakokhoz. Bármilyen típusú nyíló vagy bukóablak nyitásához alkalmazható. Nagyobb méretű nyílászárók is mozgathatók tandem kialakítással. Egyszerűen beszerelhető. Vékony kivitel. Standard méretek Típus Lökethossz Motor hosszméret PGM 24/ mm 426 mm PGM 24/ mm 476 mm PGM 24/ mm 526 mm PGM 24/ mm 626 mm PGM 24/ mm 726 mm PGM 24/ mm 826 mm Mindegyik méret rendelhető 400 N, 600 N és 1000 N erejű kivitelben. L-7

8 Ablakmozgató motorok Micro 92 láncos motor 24V DC Teljesítmény: 40 W IP 20 Aktív ciklusidő: 50 % Erő: Húzóerő: 150 N Tolóerő: 300 N Lökethossz: 250/380 mm (ablakmérettől függően) Tömeg: Kb. 1,6 kg Lánc sebesség: 40 mm/sec Méretek: 270 x 80 x 50 mm Motor kialakítása: Szilárd alumínium házban, ezüst galvanizált meghajtás Szükséges tartozékok: Nyújtott láncvég rögzítő Micro 92 láncos motor Hő- és füstelvezetésre, valamint napi szellőztetésre - alsó és felső zsanéros bukóablakokhoz, - oldalsó forgózsanéros ablakokhoz. Max. nyitási távolság: 250 mm vagy 380 mm (ablakmérettől függően). Kis méret. Egyszerű beépítés. Megjegyzés: Ez a motor csak ablakkeretre szerelhető! A bukóablak szárnynak legalább 500 mm magasnak kell lennie a 250 mm-es lökethossz eléréséhez mm magas ablakszárnytól rendelhető a 380 mm-es lökethossz. Felszereléskor ügyelni kell, nehogy az ablak szerelvényei (amik befolyásolhatják a nyitási szöget) megakadályozzák a motort a teljes lökethossz elérésében! Alsó zsanéros bukóablaknál szükséges a nyitáshatároló alkalmazása! L-8

9 Ablakmozgató motorok MLA 380 láncos motor 24V DC Teljesítmény: 22 W IP 42 Aktív ciklusidő: 50 % Erő: Húzóerő: 350 N Tolóerő: 350 N Lökethossz: 380 mm Tömeg: kb. 1,6 kg Lánc sebesség: 16 mm/sec Méretek: 460 x 66 x 40 mm Motor kialakítása: A szilárd alumíniumból készült, ezüst galvánnal bevont ház. Tartozék: Kb. 1,10 m hosszú bekötőkábel Szükséges tartozékok: Ablak kialakítástól és nyitásiránytól függő motor és láncvég rögzítők Rendelhető kiegészítők, opciók: Hosszabb bekötő kábel RAL 9010 színben is rendelhető MLA 380 láncos motor Hő- és füstelvezetésre, valamint napi szellőztetésre - alsó és felső zsanéros bukóablakokhoz, - oldalsó forgózsanéros ablakokhoz. Nyitási távolság: 380 mm. A tömör kialakítás miatt nagyon szűk helyre is felszerelhető. A beépített végállás kapcsoló segítségével a motor a végpozíciókban megáll. Ablakkeretre és ablakszárnyra is szerelhető. Megjegyzés: Ablakkeretre szerelve a min. helyigény az ablakkereten: 45 mm (csukott ablaknál). Ablakszárnyra szerelve a min. helyigény az ablakkereten: 30 mm (csukott ablaknál). Alsó zsanéros bukóablaknál szükséges a nyitáshatároló alkalmazása! L-9

10 Ablakmozgató motorok MLX 420, 600 és 800 láncos motor 24V DC Áramfelvétel: 2,0 A IP 42 Aktív ciklusidő: 20 % Erő: Húzóerő: 400 N Tolóerő: 400 N Lökethossz: 420 / 600 és 800 mm Tömeg: kb. 3,2 kg Lánc sebesség: 20 mm/sec Méretek: Hossz: 515 / 609 / 687mm Szélesség: 90 mm Magasság: 50 mm Motor kialakítása: A szilárd alumíniumból készült, ezüst galvánnal bevont ház Tartozék: Kb. 1,10 m hosszú bekötőkábel Szükséges tartozékok: Ablak kialakítástól és nyitásiránytól függő motor és láncvég rögzítők Rendelhető kiegészítők, opciók: Hosszabb bekötő kábel RAL 9010 színben is rendelhető MLX 420, 600 és 800 láncos motor Hő- és füstelvezetésre, valamint napi szellőztetésre - alsó és felső zsanéros bukóablakokhoz, - oldalsó forgózsanéros ablakokhoz. Felülvilágító ablakokhoz. Nyitási távolság: 420 vagy 600 vagy 800 mm. A beépített végállás kapcsoló segítségével a motor a végpozíciókban megáll. Ablakkeretre és ablakszárnyra is szerelhető. Megjegyzés: Ablakkeretre szerelve a min. helyigény az ablakkereten: 55 mm (1100 mm-es ablak magasságtól) vagy 60 mm ( mm-es ablak magasság között) (csukott ablaknál). Ablakszárnyra szerelve a min. helyigény az ablakkereten: 30 mm (csukott ablaknál). Alsó zsanéros bukóablaknál szükséges a nyitáshatároló alkalmazása! L-10

11 Indító egységek Vésznyitó nyomógomb - BTR EL 24 a-b / a-b-st 24V DC Állapot visszajelző LED-ek: 24a-B: Nyitás és Működés 24a-B-St: Nyitás, Működés és Hiba Kivitel: RAL 2011 narancssárga műanyag doboz üveg ablakkal Méret: Falon kívüli kivitel: 125 x 125 x 35 mm Süllyesztett kivitel: 128 x 128 x 37 mm (165 x 165 mm-es szegéllyel) Tartozékok: Rendelésnél külön kell megrendelni a vezérlőpanelt típus szerint (24a-B vagy 24a-B-St) és külön a dobozt! Kulcs Rendelhető kiegészítők: Vízálló burkolat falon kívüli kivitelhez (135 x 155 x 65 mm) Üveg csomag (10 db) BTR EL 24 a-b BTR EL 24 a-b-st Hő és füstelvezető központok kézi indításához. Falra szerelhető és süllyesztett kivitel. A Reset gomb takarásban, csak a doboz kinyitásával működtethető. Műszaki Adatok Szellőztető kapcsoló Kialakítások és méretek (6 féle): Falon kívüli kivitel: 56 x 65 x 41 mm Falon kívüli kivitel, Nyitva állapot visszajelzéssel (24 V): 56 x 65 x 41 mm Süllyesztett kivitel: 80 x 80 mm Süllyesztett kivitel, Nyitva állapot visszajelzéssel (24 V): 80 x 80 mm Falon kívüli kulcsos kivitel: 75 x 75 x 48 mm Falon kívüli kulcsos kivitel, Nyitva állapot visszajelzéssel (24 V): 75 x 75 x 48 mm Szellőztető kapcsoló Hő és füstelvezető központokhoz tartozó, de szellőztetési funkcióval is rendelkező ablakok kézi indításához. L-11

12 Érzékelők Hőérzékelő 70 0 C vagy 90 0 C Rendelhető NO vagy NC kivitelben Kapcsoló terhelés: 30 V / 1 A Típusok: 70 0 C-os NC 70 0 C-os NO 90 0 C-os NC 90 0 C-os NO Hőérzékelő 70 0 C vagy 90 0 C NO: EL 24a, EL 6000 központokhoz. NC: EL MAG és Moduláris vezérlőközpontokhoz. A megadott hőmérséklet (70 0 C vagy 90 0 C) érzékelésekor a detektor nyit (NC) vagy zár (NO) Amikor a hőmérséklet visszahűl, a detektor automatikusan alapállapotba kerül. RM 65 füstérzékelő V Áramfelvétel: kb. 40 µa (készenléti) Üzemi hőmérsékleti tartomány -20 C C Szín: Fehér RM 65 Füstérzékelő Bármilyen menekülési útvonalon, ahol szükséges a füstmentesítés. Füst érzékelésekor a LED vészjelzővel rendelkező automata füstérzékelő indítja a hő- és füstelvező központot. L-12

13 Érzékelők WRM24 automata szél- és esőérzékelő V / 0-50 Hz Áramfelvétel: Statikus: kb. 60 ma Impulzus: kb. 125 ma IP65 Üzemi hőmérsékleti tartomány -20 C C Méret: 160 x 80 x 55 mm Kialakítás: Vízhatlan fehér műanyag dobozba beépített érzékelők. Maximális bekötési távolság: 1,5 mm2-es vezetékkel 400 m WRM24 automata szél- és esőérzékelő Automata működtetésű ablakok, felülvilágítók csukásvezérlésére egy beállított erősségű szél vagy eső esetén. Működés: A beállított erősségű szél vagy eső esetén a WRM24 potenciálmentes kontaktusán keresztül jelet küld a vezérlőközpontba. Szél vagy az eső megszűnése után a beállított késleltetéssel vált vissza a kontaktus. Bekötéstől függően a kapcsoló kontaktus lehet NO és NC is. A kontaktus max. terhelése: 60 V, 2,0 A. Az esőérzékelő elektromosan fűtött. L-13

14 Kiegészítők 24 V VGM 24 elektromotoros zárszerkezet ablakokhoz (Solo és Tandem) Áramfelvétel: Névleges: kb. 130 ma Maximális: kb. 250 ma IP 52 Méret: Solo: Tandem: 480 x 35 x 45 mm 1315 x 35 x 45 mm Szükséges helyigény az ablakkereten: 38 mm VGM 24 elektromotoros zárszerkezet ablakokhoz (Solo) VGM 24 elektromotoros zárszerkezet ablakokhoz (Tandem) Hő- és füstelvezetésre valamint napi szellőztetésre használt ablakokhoz. GGM és PGM típusú orsós motorokkal kombinálva optimális zárást biztosít. Nagy súlyú vagy nagy szélességű ablakoknál a Tandem kivitel használatos. Működés: A működtetéséhez szükséges az FSM24 motor-zár vezérlő vagy a SYS-2 szinkronvezérlő. Nyitásnál az FSM24/SYS-2 vezérlő először nyitja a VGM24 zárat, majd indítja a nyitómotor(oka)t. Záráskor az FSM24/SYS-2 vezérlő először egy tesztzárást végez, aztán indítja a motor(oka)t, majd miután az ablak becsukódott, zárja a VGM24 zárat. Alkalmazásával az ablakok zárása biztonságosabbá válik. L-14

15 Kiegészítők 24 V OFV 24 ablakkilincs helyére szerelhető elektromotoros zárszerkezet Max. nyomaték: 10 Nm Áramfelvétel: 10 Nm-nél: kb. 1,1A IP 52 Méret: 40 x 94 x 156 mm Szükséges helyigény az ablakszárnyon: 40 mm OFV 24 ablakkilincs helyére szerelhető elektromotoros zárszerkezet Hő- és füstelvezetésre, valamint napi szellőztetésre használt ablakokhoz. GGM és PGM típusú orsós motorokkal kombinálva optimális zárást biztosít. 1 db orsós motorral kombinálva nem szükséges külön motor-zár vezérlő! 2 db orsós motor esetén szükséges az UKSM motor-zár vezérlő! Állítható forgásszög: 180 /90 Választható nyitásirány: jobbos/balos Működés: Nyitásnál a motor-zár vezérlő először elfordítja az OFV 24 zárat, majd indítja a nyitómotor(oka)t. Záráskor a motor-zár vezérlő először indítja a motor(oka)t, majd miután az ablak becsukódott, visszafordítja az OFV 24 zárat. Alkalmazásával az ablakok zárása biztonságosabbá válik. Mivel a kilincs helyére kerül felszerelésre: - az ablak saját zárszerkezetét működteti, - régi, akár műemlék épületekben is alkalmazható. L-15

16

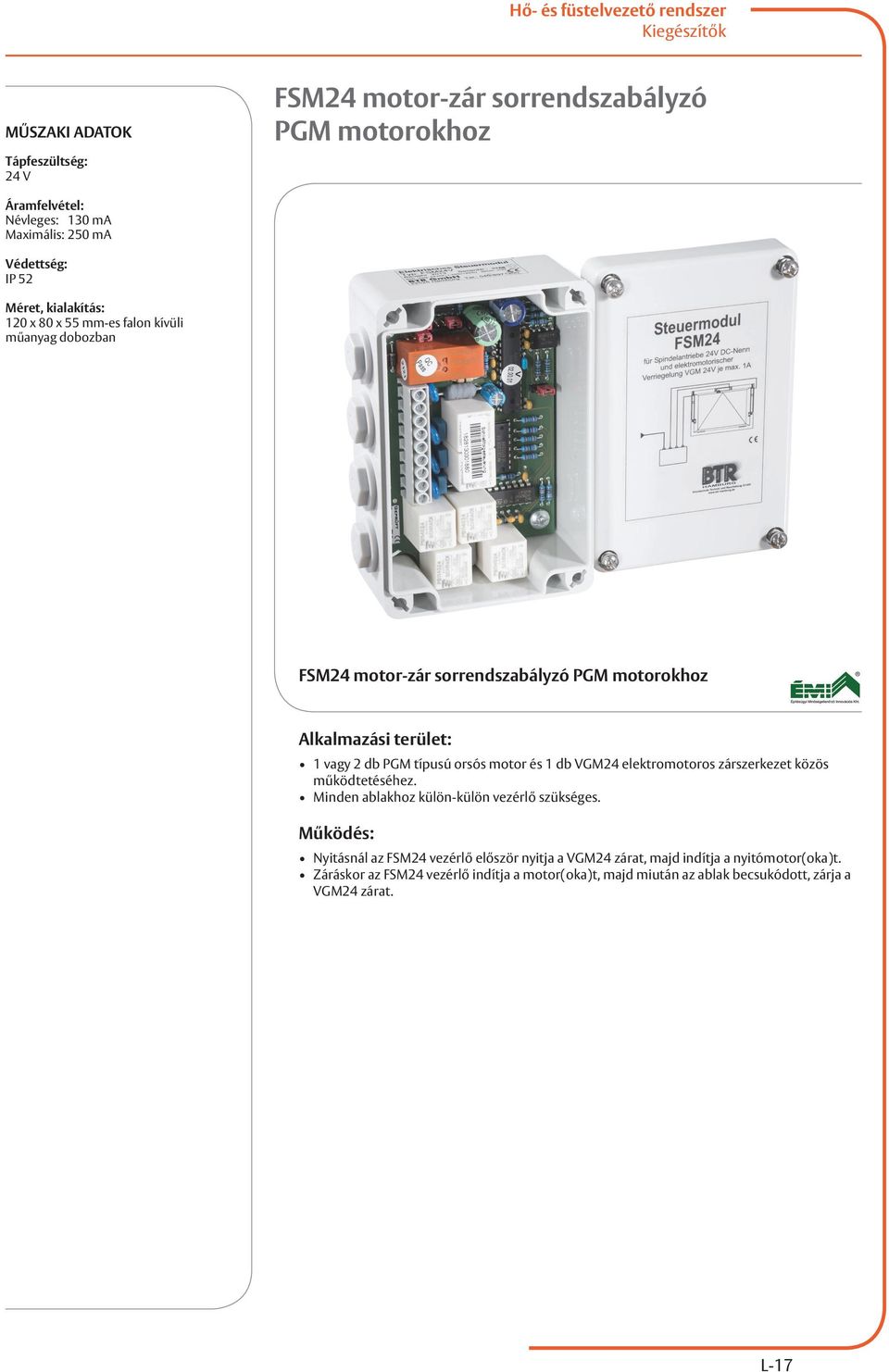

17 Kiegészítők 24 V FSM24 motor-zár sorrendszabályzó PGM motorokhoz Áramfelvétel: Névleges: 130 ma Maximális: 250 ma IP 52 Méret, kialakítás: 120 x 80 x 55 mm-es falon kívüli műanyag dobozban FSM24 motor-zár sorrendszabályzó PGM motorokhoz 1 vagy 2 db PGM típusú orsós motor és 1 db VGM24 elektromotoros zárszerkezet közös működtetéséhez. Minden ablakhoz külön-külön vezérlő szükséges. Működés: Nyitásnál az FSM24 vezérlő először nyitja a VGM24 zárat, majd indítja a nyitómotor(oka)t. Záráskor az FSM24 vezérlő indítja a motor(oka)t, majd miután az ablak becsukódott, zárja a VGM24 zárat. L-17

18 Kiegészítők SYS-2 szinkronvezérlő 24 V IP 52 Méret, kialakítás: 120 x 65 x 40 mm-es falon kívüli műanyag dobozban SYS-2 szinkronvezérlő Nagyméretű ablakok, felülvilágítók mozgatásánál a 2 db GGM /PGM típusú orsós motor pontosan szinkronizált tandem működtetéséhez. Minden ablakhoz külön-külön vezérlő szükséges. Működés: A mikroprocesszor által vezérelt tökéletes szinkronizáció kiküszöböli a motorok mozgási sebesség különbségét, megelőzve így bármilyen torzulást vagy törést a nyíló ablakszárnyakban. A hálózati vezetéken történő rövidzár vagy kábelszakadás, illetve bármelyik motor hibás működése azonnal a másik motor leállítását eredményezi. A SYS-2 használatához szükséges az IG 24 impulzus generátor alkalmazása. SYS-2 használata esetén nincs szükség a GGM/PGM motorokhoz külső vagy belső végállás kapcsolóra. Nyitásnál: - A motorok mozognak felfelé a végállásukig vagy a végállás kapcsoló által megadott pozícióig. Amint bármelyik motor eléri ezt, úgy azonnal megáll a másik motor is. - Bármely motor csatlakozókábelének sérülése vagy szakadása esetén mindkét motort azonnal leállítja. Zárásnál: - Bármelyik motor eléri a zárási pozíciót, a másik motor addig folytatja a zárást, amíg tökéletesen be nem záródott a nyílószárny. - Ha bármely motor valami akadály miatt megáll a végpozíciója előtt, a másik motor is megáll egy rövid késleltetés után. Ezután mindkét motor visszanyit néhány másodpercen keresztül, majd ebben a pozícióban megállnak. A visszajelző LED bármilyen üzemzavar esetén világít. A motorok mellett a SYS-2 tudja vezérelni VGM 24 elektormechanikus zárszerkezetet is. A nyitás és zárás folyamatában a motor-zár mozgatás logikai sorrendjét is irányítja. L-18

19 Kiegészítők 24 V Kialakítás: A GGM/PGM orsós motor házába kerül beépítésre külön megrendelésre IG 24 GGM/PGM motorba beépített impulzus generátor A SYS-2 szinkronvezérlő működtetéséhez szükséges. Minden motorhoz külön-külön vezérlő szükséges. 24 V W-1A elektronikus tandem végállás kapcsoló 24 V-os orsós motorokhoz IP 52 Méret, kialakítás: 97 x 97 x 50 mm-es falon kívüli műanyag dobozban W-1A elektronikus tandem végállás kapcsoló 2 db GGM /PGM típusú orsós motor tandem működtetéséhez. Minden ablakhoz külön-külön vezérlő szükséges. Működés: Nyitásnál: - Bármelyik motor blokkolása esetén a másik motort is azonnal leállítja. - Bármely motor csatlakozókábelének sérülése vagy szakadása esetén mindkét motort azonnal leállítja. Zárásnál: - Bármelyik motor akadályoztatása esetén a másik motor zárását folytatja. - Bármely motor csatlakozókábelének sérülése vagy szakadása esetén mindkét motort azonnal leállítja. Mindkét motor külön biztosítékkal védve van. Ha bármelyik kiolvad, a másik motort is blokkolja. L-19

20 Kiegészítők 24 V KMA elektronikus tandem végállás kapcsoló 24 V-os láncos motorokhoz IP 52 Méret, kialakítás: 120 x 65 x 40 mm-es falon kívüli műanyag dobozban KMA elektronikus tandem végállás kapcsoló 24 V-os láncos motorokhoz Ugyanarra az ablakkeretre szerelt 2 db láncos motor azonos végállásainak beállításához. Minden ablakhoz külön-külön vezérlő szükséges. Működés: Amikor a hálózat bekapcsol a KMA24 elvégez egy öntesztet és elvégzi a motorok ellenőrzését. Ha nincs hiba (pl. kábelszakadás, rövidzár) a motorok készen állnak a működésre. Amint valamelyik motor áramfogyasztása eléri az előre beállított határértéket (végállás vagy akadályozás miatt), azt a motort a vezérlő leállítja. A túlfutási idő potenciométerrel állítható be 0-6 másodperc közé. Ez mind a két végállásra érvényes. A túlfutási idő lejárta után a KMA24 megállítja mindkét motort, készenlét üzemmódba kapcsol és várja a következő parancsot. L-20

21 Hő- és füstelvezető rendszer Tanúsítvány L-21
