1 felületfűtéshez

2 Tartalomjegyzék: TARTALOMJEGYZÉK:... 2 VEZÉRLŐEGYSÉG (W ÉS W )... 3 KIEGÉSZÍTŐ MODUL TOVÁBBI ZÓNÁKHOZ... 4 A SZOBATERMOSZTÁT FELSZERELÉSE... 5 SZOBATERMOSZTÁT CSATLAKOZTATÁSA, ANALÓG... 6 A SZOBATERMOSZTÁT FELSZERELÉSE... 7 A DIGITÁLIS SZOBATERMOSZTÁT CSATLAKOZTATÁSA... 8 ELEKTROMOS KAPCSOLÁSI RAJZ... 9 TERMOELEKTROMOS FEJ CSATLAKOZTATÁSA TERMÉK ADATLAPOK ANALÓG SZOBATERMOSZTÁT Műszaki adatok LED jelzések Padlóhőmérséklet érzékelő Hőmérsékletkorlátozás A termosztát kalibrálása: DIGITÁLIS SZOBATERMOSZTÁT Műszaki adatok LCD kijelző Szerelői menü A paraméter leírása Az üzemmódok leírása TERMOELEKTROMOS FEJEK

3 Vezérlőegység (W és W ) A vezérlőegység (lásd 1. ábra) lehetővé teszi 4 vagy 6 db szobatermoszát jelének a fogadását és ezáltal a helyiségek, vagy zónák fűtésének önálló szabályozását. Alaphelyzetben, amíg nincs fűtési hőigény a rendszer nem fűt, amivel energiát tudunk megtakarítani, amikor egy, vagy több szobatermosztát jelt ad, hogy a hozzá tartozó helyiségben, vagy zónában szükség van a fűtésre, a vezérlő egység észleli azt és a beépített szivattyúkapcsoló relé jelez a szivattyú és a kazán felé, beindítva a fűtést. Amikor fűtési igény merül fel akkor az látható a vezérlő egységen a LED zöld színnel világít 1. ábra vezérlőegység (W ) Elektromos csatlakozás 230 V vagy 24 V váltóáram. A vezérlő egységet csatlakoztatni kell a hálózati feszültségre (230VAC vagy 24VAC 50-60Hz). Elkerülendő az áramütés veszélyt, ezt a műveletet végezze el utoljára, miután az összes termosztát és a termoelektromos fej bekötése megtörtént. Zónák 1,2,3,4,5 és 6 Mindes egyes zónához 2 pár csatlakozópont tartozik, ahová a termoelektromos fejeket lehet bekötni. Figyelem: csatlakozópáronként maximum 2 termoelektromos fej csatlakoztatható (4 termoelektromos fej szobatermosztátonként) Kazán és szivattyú kapcsolás 2 pár feszültségmentes terminál vezérli a kazánt és a szivattyút. Figyelem: a két csatlakozás egyszerre működik, egy időben mindkettő vagy nyitva, vagy zárva van. 3

4 Kiegészítő modul további zónákhoz A vezérlő egység kiegészíthető egy opcionális modullal W vagy W A kiegészítő modul lehetővé teszi további 4 vagy 6 db (2. ábra) szobatermosztát és a vele járó termoelektromos fejek csatlakoztatását. A kiegészítő modult nem kell külön bekötni az elektromos hálózatra. A hálózati feszültség a W vagy W cikkszámú vezérlőegységen keresztül érkezik. 2. ábra kiegészítő modul A vezérlőegység és a kiegészítő modul csatlakoztatásához A kiegészítő modult (W vagy W ) a villás részével a vezérlőegység (W vagy W ) fekete színű végébe lehet csatlakoztatni oly módon, hogy betoljuk a vezérlőegység fehér takaró fedelén keresztül a nyomtatott áramköri lap fölé. Mivel áramütés veszély fennállhat ezért javasoljuk a csatlakozás előtt a vezérlőegységet (W vagy W ) áramtalanítsa. 3. ábra vezérlőegység és kiegészítő modul csatlakoztatása 4

5 A szobatermosztát felszerelése A termosztát szétszerelése: 1. Vegye le a hőmérséklet skálát 2. Csavarja ki a rögzítő csavart 3. Vegye le a takaró fedelet A termosztát elhelyezése a szobában: Helyezze a termosztátot 1,5 m magasra. Kerülje el, hogy a termosztátot direkt napsütés érje. Ne tegye a termosztátot külső falra. A termosztát összeszerelése: 1. Tegye vissza a takaró fedelet 2. Rögzítse a takaró fedelet a csavarral 3. Végül tegye vissza a hőmérséklet skálát 5

6 Szobatermosztát csatlakoztatása, analóg Csatlakoztassa a szobatermosztát 1,2 és 4 pontjait a vezérlő egység 1,2, és 4 pontjaihoz. Figyelem: a vezérlő egység A és B pontja közül csak az egyiket csatlakoztassa a szobatermosztát A/B pontjához. 6

7 A szobatermosztát felszerelése A termosztát szétszerelése: 1. Vegye ki a védősapkát 2. Csavarja ki a rögzítő csavart 3. Vegye le a takaró fedelet A termosztát elhelyezése a szobában: Helyezze a termosztátot 1,5 m magasra. Kerülje el, hogy a termosztátot direkt napsütés érje. Ne tegye a termosztátot külső falra. 7

8 A digitális szobatermosztát csatlakoztatása Csatlakoztassa a szobatermosztát 1,2 és 4 pontjait a vezérlő egység 1,2, és 4 pontjaihoz. Termosztát összeszerelése: 1. Tegye vissza a takaró fedelet 2. Rögzítse a takaró fedelet a csavarral 3. Végül tegye vissza a védősapkát 8

9 Elektromos kapcsolási rajz Vezérlőegység kiegészítő modullal Maximum 24 db termoelektromos fej csatlakoztatható W , vagy W

10 Termoelektromos fej csatlakoztatása (W és W ) Minden egyes zónához 2 pár csatlakozópont tartozik, ahová a termoelektromos fejek köthetők. Csatlakozópáronként maximum kettő fejet köthetünk be, azaz zónánként (vagy termosztátonként) négyet. 10

11 Termék adatlapok Analóg szobatermosztát Ez a vezetékes szobatermoszát speciálisan padlófűtési rendszerekhez lett kifejlesztve. Mindegyik A szobatermosztát oldalán elhelyezett kapcsoló 3 állásának jelentése a következő: - Komfort mód OFF - Kikapcsolás - Éjszakai csökkentett mód A szobatermosztáton található LED jelez a rádiós jeladás, illetve a felfűtés idején. A hőmérséklet beállítását lehet korlátozni és blokkolni a termosztáton. Csatlakoztatható padlóhőmérséklet érzékelő is amely opcionális lehetőség. Műszaki adatok Mérési pontosság: Mérési tartomány: Szabályozás: Energia ellátás: 0,1 C +5 C-tól 30 C-ig Arányos kapcsolat 2 C / 15 perc ciklusidő 2 db 3V os elem, típus: CR2430, élettartam 2 év. Elektromos védettség: IP30 Méretek: 80 x 80 x 31 mm LED jelzések Zöld : Narancs: Piros: Piros villogás: Éjszakai üzemmód aktív Fűtés aktív érzékelés a padlóhőmérséklet érzékelőről Fűtés aktív érzékelés a környezeti hőmérsékletről Hiba üzenet 11

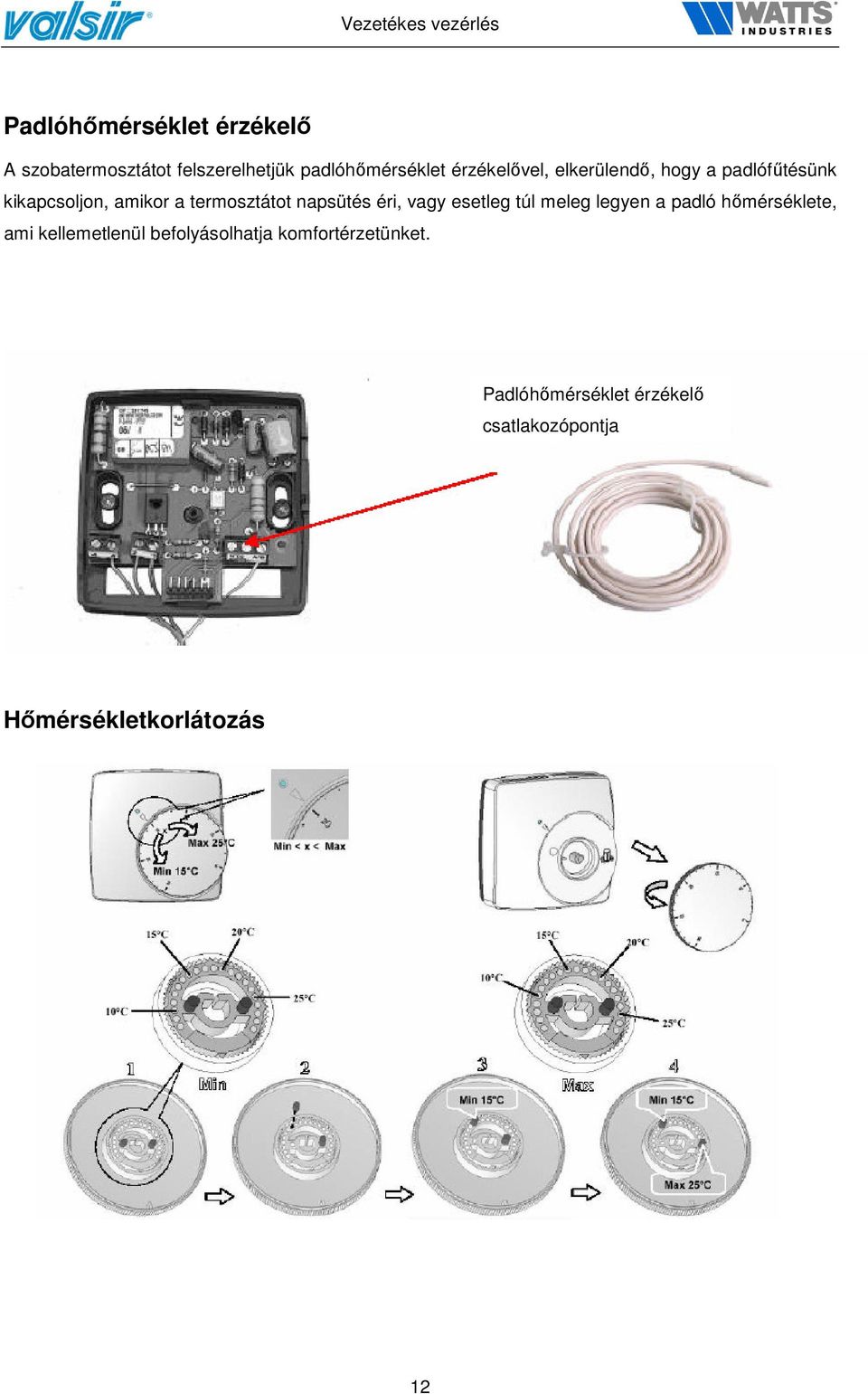

12 Padlóhőmérséklet érzékelő A szobatermosztátot felszerelhetjük padlóhőmérséklet érzékelővel, elkerülendő, hogy a padlófűtésünk kikapcsoljon, amikor a termosztátot napsütés éri, vagy esetleg túl meleg legyen a padló hőmérséklete, ami kellemetlenül befolyásolhatja komfortérzetünket. Padlóhőmérséklet érzékelő csatlakozópontja Hőmérsékletkorlátozás 12

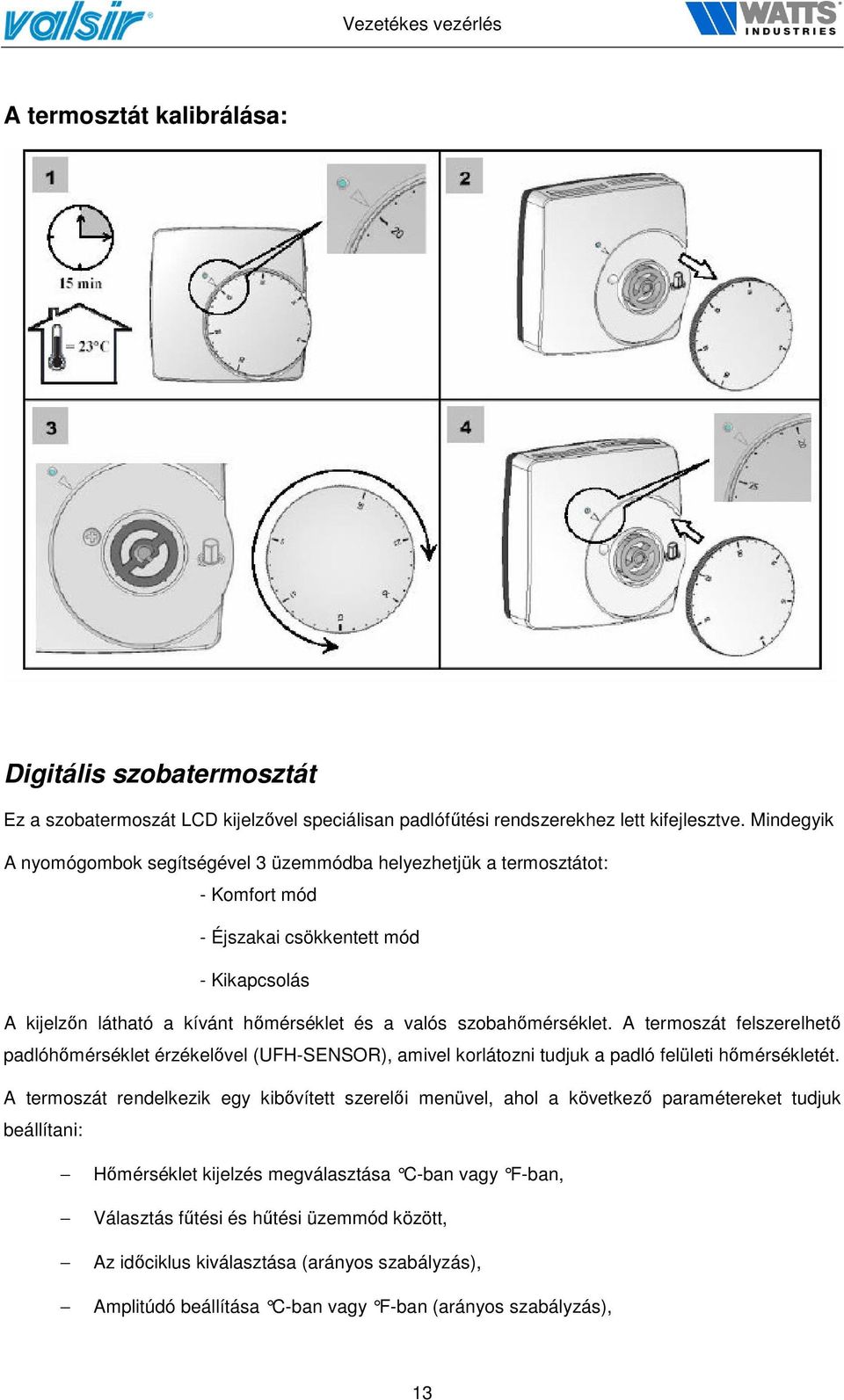

13 A termosztát kalibrálása: Digitális szobatermosztát Ez a szobatermoszát LCD kijelzővel speciálisan padlófűtési rendszerekhez lett kifejlesztve. Mindegyik A nyomógombok segítségével 3 üzemmódba helyezhetjük a termosztátot: - Komfort mód - Éjszakai csökkentett mód - Kikapcsolás A kijelzőn látható a kívánt hőmérséklet és a valós szobahőmérséklet. A termoszát felszerelhető padlóhőmérséklet érzékelővel (UFH-SENSOR), amivel korlátozni tudjuk a padló felületi hőmérsékletét. A termoszát rendelkezik egy kibővített szerelői menüvel, ahol a következő paramétereket tudjuk beállítani: Hőmérséklet kijelzés megválasztása C-ban vagy F-ban, Választás fűtési és hűtési üzemmód között, Az időciklus kiválasztása (arányos szabályzás), Amplitúdó beállítása C-ban vagy F-ban (arányos szabályzás), 13

14 Lehetőség a szivattyú bekapcsolására naponta egyszer, Választás a környezeti és a padlóhőmérséklet között, Padlóhőmérséklet korlátozása, az engedélyezett szélső értékek megadása, csak padlóhőmérséklet érzékelő használata esetén működik Műszaki adatok Mérési pontosság: Mérési tartomány: Energia ellátás: Frekvencia: 0,1 C +5 C-tól 37 C-ig, 0,5 C-os ugrásokkal 2 db 3V os elem, típus: CR2430, élettartam 2 év. 433,92MHz, <10mW Elektromos védettség: IP30 Méretek: 80 x 80 x 31 mm LCD kijelző 1. Választott üzemmód 2. Fűtésszabályozás 3. Hűtésszabályozás 4. Cseréljen elemet (csak RF modellnél) 5. Amikor felvillan, a 6-sal jelölt számsor a környezeti hőmérsékletet mutatja 6. Mért hőmérséklet, vagy beállított hőmérséklet 7. Paraméter beállítások Szerelői menü Tartsa lenyomva az OK gombot 5 másodpercen keresztül, a - és + gombok használatával elvégezheti a szükséges paraméterek beállítását. Nyomja meg az OK gombot a paraméterek bejárásához, illetve az értékek megadásához. Amennyiben az érték villog, a és - + gombok használatával tudjuk módosítani őket. Az alapadatok visszaállításához nyomjuk meg egyszerre a és - + gombokat. OK A megerősítéshez nyomja meg azgombot. 14

15 Paraméter jelölése JO J1 Cy bp J5 J6 J7 Cp Ao Fo A paraméter leírása C / F beállítása Hűtés installálás Arányos integrált szabályozás ciklusidő percben (standard 15 perc) Arányos integrált szabályozás amplitudo fokban C / F (standard 2 C / 3,6 F) A szivattyú napi egyszeri járatásához válasszuk a PMP -t Léghőmérséklet beállítása Szabályozási mód megválasztása, reg (arányos integrál) vagy HYs (0,3 K Hiszterézis) C / F beállítása (standard 2 C / 3,6 F) Környezeti hőmérséklet érzékelő beállítása a mért környezeti hőmérsékletet mutatja Padlóhőmérséklet érzékelő beállítása a mért padlóhőmérsékletet mutatja FL FH Az engedélyezett legkisebb padlóhőmérséklet megadása, csak padlóhőmérséklet érzékelő használata esetén működik (standard 5 C / 41 F) Az engedélyezett legnagyobb padlóhőmérséklet megadása, csak padlóhőmérséklet érzékelő használata esetén működik (standard 28 C / 82 F) Clr Az alapadatok visszaállításához tartsa lenyomva 5 másodpercig az OK gombot. Az üzemmódok leírása KOMFORT mód A - és + gombok használatával beállíthatja a kívánt hőmérsékletet. A komfort hőmérséklet korlát nélkül állítható. Ezután ismét a környezeti hőmérséklet jelenik meg a kijelzőn. CSÖKKENTETT A - és + gombok használatával beállíthatja a kívánt éjszakai HŐMÉRSÉKLET mód hőmérsékletet. Az éjszakai hőmérséklet korlát nélkül állítható. (éjszakai üzemmód) Ezután a környezeti hőmérséklet megjelenik a kijelzőn. KIKAPCSOLT mód Ezen funkció választásával kikapcsolja az adott fűtési zónát. A kijelző most üres. A beállított paramétereket tartani fogja a visszakapcsolás után. (Figyelmeztetés: a rendszer elfagyhat) 15

16 Termoelektromos fejek Normál állapotban zárt (NC) csatlakozás M30 x W és W Normál állapotban nyitott (NO) csatlakozás M30 x W és W Leírás: A kétállású (ki/be) termoelektromos fej alkalmazható a V-06 és VH-06 típusú osztó-gyűjtőkhöz, a működés automatizálására. A termoelektromos fej csatlakoztatva van a vezérlő egységhez, vagy a szobatermosztáthoz. Működés: A termoelektromos fej működtetését (nyitás-zárását) a belsejében található wax töltet végzi. Ez akkor aktiválódik, amikor a fej feszültség alá kerül (230V), azaz jelet kap a vezérlő egységtől, illetve a szobatermosztáttól. A wax töltet elektromos áram hatására tágulni kezd, amivel kinyitja az alapállapotban zárt szelepet. A fej oldalán lévő ablakon keresztül látható, hogy a fej éppen nyitott vagy zárt állásban van. (Piros a szelep zárt, fekete a szelep nyitott.) Műszaki adatok Hálózati feszültség: 230V válltó áram Frekvencia: 60Hertz Fogyasztás: 2,5Watt Induló áramfelvétel: 0,25A x 0,5sec Indítási nyitási zárási idő 90s Utolsó nyitási zárási idő: 3 perc Védettségi osztály: IP44 Üzem hőmérséklet: 0 és 50 C között Tárolási hőmérséklet: -25 és 60 C között Maximális folyadék hőmérséklet: 110 C A rögzítéshez használt névleges húzóerő: 140N A segédkapcsolóra maximálisan csatlakoztatható: 700mA és 250 (AC) 16
