1 animeo SOMFY árnyékoló-vezérlések bemutatása 1

2 Somfy Árnyékoló vezérlések bemutatása animeo IB+ - max. 16 zónás árnyékoló-vezérlés A SOMFY animeo IB+ rendszere egy teljesen automatizált épületvezérlési megoldást biztosít, különböző típusú épületek árnyékolástechnikai elemeinek, illetve ablakainak vezérlésére. Az animeo IB+ rendszer a felhasználói komfort, az energiatakarékosság és biztonsági funkciókon keresztül oldja meg az épület árnyékolóinak összehangolt mozgatását. Az épület árnyékolóit maximálisan 16 zónára (homlokzatok, szintek) bonthatjuk, amelyek az időjárási kondícióknak megfelelően különbözőképen vezérelhetünk. animeo Prémium árnyékoló-vezérlés sematikus felépítése Somfy Kft Budapest, Gyömrői út 105. T.: F.:

3 Időjárásnak megfelelő aktív vezérlés: Napsütéses időben a beállított fény határértéknél az árnyékolók lehúzódnak, míg borús időben a rendszer automatikusan felhúzza az árnyékolókat, ezáltal biztosítva természetes fényt és megfelelő vizuális komfortot az irodában tartózkodók számára. Az aktív szél- fényvezérlés annyit jelent hogy mindig csak az érintett homlokzatok reagálnak az időjárási paraméterekre. Reggel a keleti, míg délután a nyugati homlokzatot árnyékolói aktívak. Az aktív szélvédelem megvédi az árnyékolókat a szél okozta rongálódás ellen. Viharos szél esetén az árnyékolók illetve ablakok biztonságos pozícióba mozognak. Napállás követés: Lamellás árnyékoló esetében a lamellák automatikusan a nap állásának megfelelően mozognak. A napálláskövetés megszünteti a közvetlen kápráztatást, viszont lehetővé teszi a természetes fény bejutását. A megfelelő billentési szöget az előre beprogramozott napállásból, az épület irányultságából illetve a szélességi fokból számolja. A napálláskövetés zónánként beállítható. Napállás követés számítása A központi időjárás állomás segítségével nem csak a szél és fény értékeknek megfelelő vezérlést tudok létrehozni, hanem eső, hó, fagy, külső hőmérséklet szerinti vezérlés is megvalósulhat. Somfy Kft Budapest, Gyömrői út 105. T.: F.:

4 Energiatakarékosság: Egy irodaház üzemeltetésénél jelentős költséget képvisel az épület energia fogyasztása. Téli hónapokban a fűtés, míg nyári hónapokban a közel akkora mértékű hűtés költsége terheli az üzemeltetőt. Az animeo IB+, számos energiatakarékos funkciója révén, csökkenti az üvegfelületeken végbemenő nem kívánt energiaáramlást. A nyári hónapokban a felhasználó szándéka azonos az energiatakarékos funkcióval napsütés esetén az árnyékolókat le kell engedni. A téli hónapokban már más a helyzet. A felhasználó komfort azt kívánja, hogy az árnyékolók lent legyenek megakadályozva a káprázó hatást, viszont az energiatakarékos funkció a nap melegét hűtésre használná. A rendszer megoldást biztosít mindkét funkció összehangolt és optimális összeillesztésére. A felszerelt mozgásérzékelők, vagy időzítés segítségével meghatározható hogy a nap bizonyos szakaszaiban melyik kívánalmaknak legyen magasabb prioritása. Az árnyékoló rendszer energiatakarékos funkcióját összekapcsolhatjuk a fűtő és légkondicionáló központok működésével, illetve a külső és belső hőmérsékletérzékelőkkel. A munkahelyi környezet komfortosabb lesz, emellett nagymértékben csökkennek az üzemeltetés költségei. Az automatikus ablakmozgatás szintén hozzájárul az épület hatékony energiagazdálkodásához. A külső és belső hőmérséklet figyelésével természetes szellőzetést biztosít az épületnek. A légkondicionáló működésével automatikusan zárulnak az ablakok. Tűzszerészeti szempontból fontos, hogy füst és tűzjelzés esetén az árnyékolók felhúzódjanak az ablakok, pedig nyíljanak. Az animeo IB+ riasztó bemenete lehetővé teszi, hogy riasztás esetén a leggyorsabb és leghatékonyabb szellőzetés jöjjön létre, úgy hogy az ablakok szabaddá válnak az épületbe történő behatoláshoz. A számítógépes grafikus szoftver lehetővé teszi a gyors beállításokat és az intelligens árnyékoló-vezérlő egyszerű használatát. Az egész rendszer egy központból irányítható illetve a beállítások tetszőlegesen módosíthatók. A rendszer nagy előnye a hiba illetve működési paraméterek naplózása. A számítógép rögzíti az érzékelők értékeit, illetve az árnyékoló rendszer működését. Meghibásodás esetén a hiba oka egyszerűen és gyorsan visszakereshető. A meghibásodás illetve esedékes szerviz esetén a rendszer az előre beállított címre üzenetet küld. Somfy Kft Budapest, Gyömrői út 105. T.: F.:

5 animeo Compact max. 4 zónás árnyékoló-vezérlés Az animeo Compact a Somfy intelligens árnyékoló-vezérlés családi házakra, illetve kisebb irodaházakra szabott változata. Az animeo Compact ötvözi egy komoly épületvezérlés tulajdonságait az egyszerű felhasználóbarát működtetéssel. Az animeo Compact komfortossá, biztonságossá és energiatakarékossá teszi épületét. animeo Compact árnyékoló-vezérlés sematikus felépítése Az árnyékoló vezérlés segítségével az épület 4 egységre, zónára bontható. Így az árnyékolók homlokzatonként az időjárási körülményeknek megfelelően automatikusan működnek. Napsütés esetén az árnyékolók lehúzódnak, borús idő esetén viszont újra felhúzódnak. Így mindig csak azon az oldalon vannak leengedve az árnyékolók, ahonnan a nap süt. Az aktív árnyékolással komfortossá és energiatakarékossá teszi lakását, irodáját. Az épület hűtésére használt energia jelentősen csökkenthető az intelligens árnyékoló használatával. Meghatározhatjuk, hogy a vezérlés teljesen vagy egy kíván köztes pozícióig húzza le az árnyékolókat. Így napsütés esetén sem kell teljesen sötétben lenni. Az árnyékolók reagálnak az egyéb időjárási körülményekre: úgymint szél, eső, hó, külső hőmérséklet. Így árnyékolóit biztonságban tudhatja még akkor is, ha távol van otthonától és időközben egy vihar kerekedik. Az automatikus árnyékoló-vezérlés veszély esetén biztonságos pozícióba mozgatja árnyékolóit. Eső, vagy szél eset A napellenzők behúzódnak, a zsaluziák felmennek eső vagy szél esetén. Az időjárási viszonyoknak megfelelő vezérlést egy kisméretű időjárás állomás végzi.(szél, fény x3, eső, külső hőmérséklet, stb ) Somfy Kft Budapest, Gyömrői út 105. T.: F.:

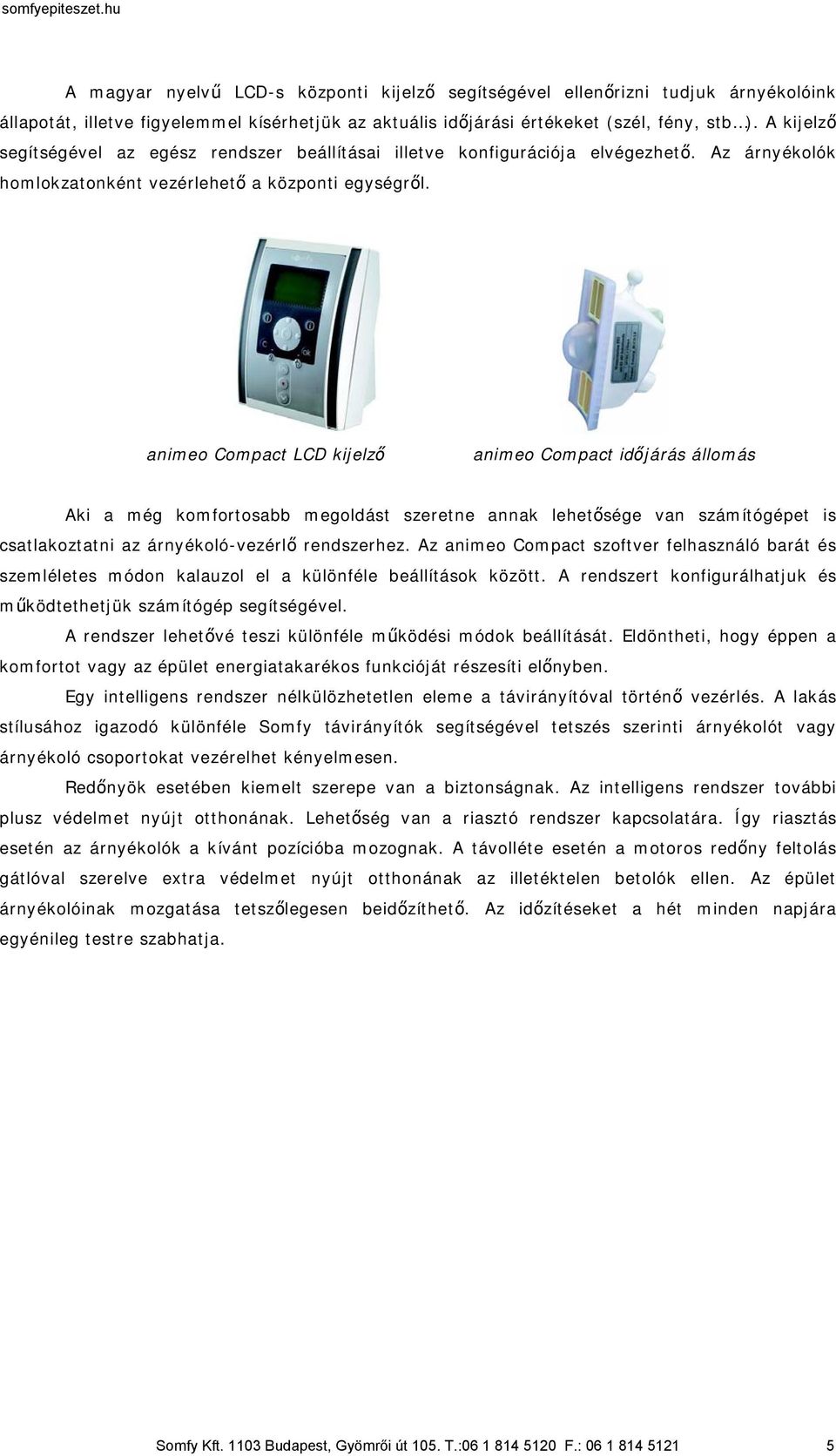

6 A magyar nyelvű LCD-s központi kijelző segítségével ellenőrizni tudjuk árnyékolóink állapotát, illetve figyelemmel kísérhetjük az aktuális időjárási értékeket (szél, fény, stb ). A kijelző segítségével az egész rendszer beállításai illetve konfigurációja elvégezhető. Az árnyékolók homlokzatonként vezérlehető a központi egységről. animeo Compact LCD kijelző animeo Compact időjárás állomás Aki a még komfortosabb megoldást szeretne annak lehetősége van számítógépet is csatlakoztatni az árnyékoló-vezérlő rendszerhez. Az animeo Compact szoftver felhasználó barát és szemléletes módon kalauzol el a különféle beállítások között. A rendszert konfigurálhatjuk és működtethetjük számítógép segítségével. A rendszer lehetővé teszi különféle működési módok beállítását. Eldöntheti, hogy éppen a komfortot vagy az épület energiatakarékos funkcióját részesíti előnyben. Egy intelligens rendszer nélkülözhetetlen eleme a távirányítóval történő vezérlés. A lakás stílusához igazodó különféle Somfy távirányítók segítségével tetszés szerinti árnyékolót vagy árnyékoló csoportokat vezérelhet kényelmesen. Redőnyök esetében kiemelt szerepe van a biztonságnak. Az intelligens rendszer további plusz védelmet nyújt otthonának. Lehetőség van a riasztó rendszer kapcsolatára. Így riasztás esetén az árnyékolók a kívánt pozícióba mozognak. A távolléte esetén a motoros redőny feltolás gátlóval szerelve extra védelmet nyújt otthonának az illetéktelen betolók ellen. Az épület árnyékolóinak mozgatása tetszőlegesen beidőzíthető. Az időzítéseket a hét minden napjára egyénileg testre szabhatja. Somfy Kft Budapest, Gyömrői út 105. T.: F.:

7 animeo Solo 1 vagy 2 zónás árnyékoló-vezérlés Az animeo Solo árnyékoló-vezérlés ideális egy homlokzatú illetve sarok épületek két homlokzatának magas szintű árnyékoló-vezérelésére. Az animeo SOLO tulajdonságaiban megegyezik az animeo Compacttal, sőt mivel egy újabb fejlesztésről van szó, további beépített energiatakarékos funkciókkal rendelkezik. animeo SOLO árnyékoló-vezérlés sematikus felépítése Az animeo SOLO egy igazán költség hatékony megoldás, mivel a központi vezérlő egység illetve az LCD-s kijelző egy termékbe lett integrálva. A kijelző segítségével tájékozódhatunk az éppen aktuális szél, fény, eső, hőmérséklet értékekről illetve nyomon követhetjük az árnyékolóink mozgását. Homlokzatonként csatlakoztatható egy-egy szél és fényérzékelő, így a többi animeo rendszernél már megismert aktív szél- és fény védelmet is meg tudjuk valósítani (mindig csak az az oldal mozog, ahonnan a nap süt, illetve a szél fúj). A külső hőmérséklet figyelembe vételével a Hőtartás illtve a Napmelegítés funkciókat tudjuk aktiválni. Az előbbi az árnyékokat, mint egy plusz szigetelőréteget használja a benti hőmérséklet megtartására, míg az utóbbi funkció a téli nap melegét hasznosítja a helyiségek természetes fűtésére. Az épület árnyékolói zónánként időzíthetőek, így az árnyékolókat egy előre beállított időprogram szerint vezérelheti. A központi egység összehangolható különféle riasztó és tűzjelző berendezésekkel, illetve központi és homlokzati kapcsolók is csatlakoztathatóak hozzá. Somfy Kft Budapest, Gyömrői út 105. T.: F.:

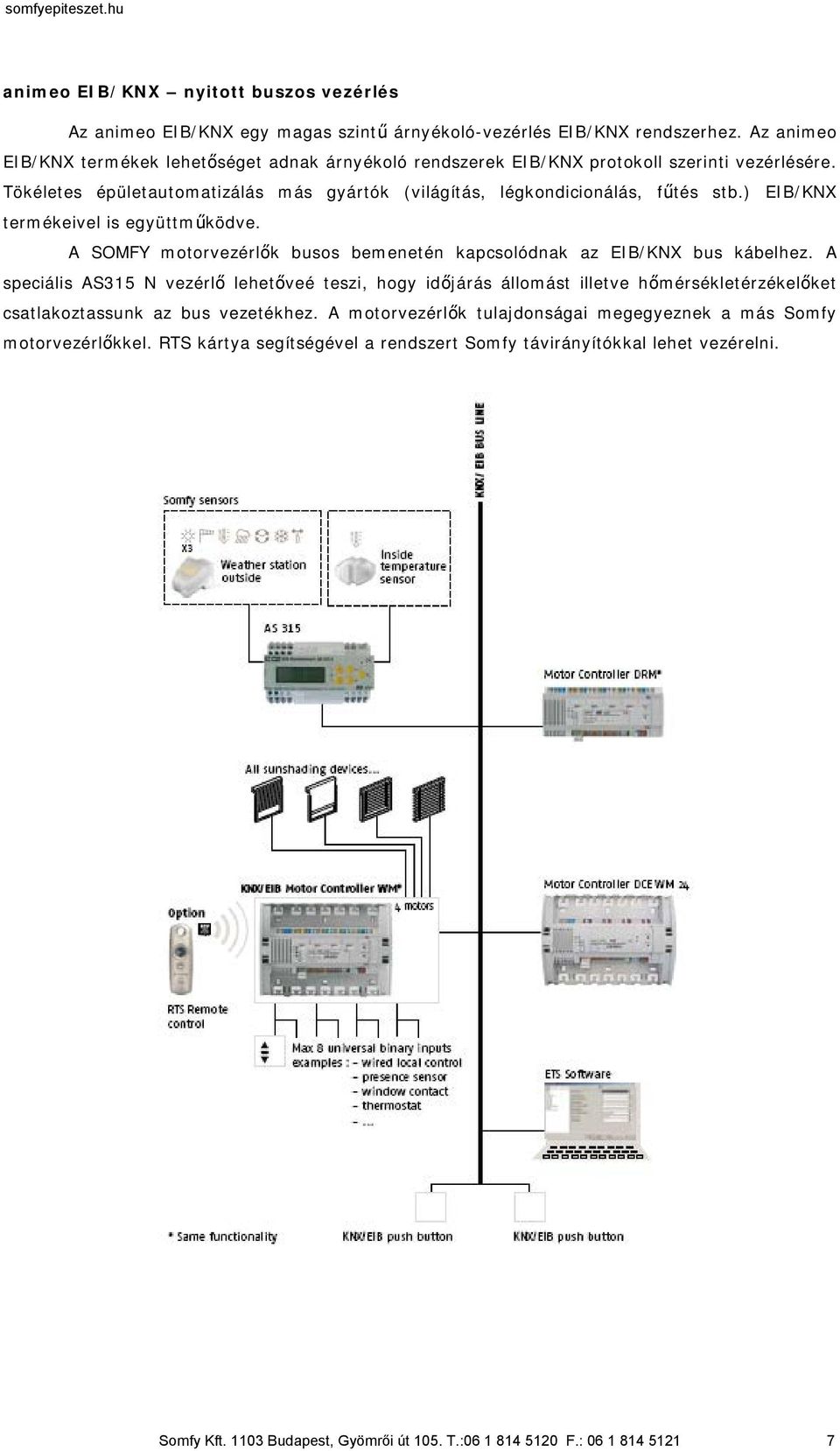

8 animeo EIB/KNX nyitott buszos vezérlés Az animeo EIB/KNX egy magas szintű árnyékoló-vezérlés EIB/KNX rendszerhez. Az animeo EIB/KNX termékek lehetőséget adnak árnyékoló rendszerek EIB/KNX protokoll szerinti vezérlésére. Tökéletes épületautomatizálás más gyártók (világítás, légkondicionálás, fűtés stb.) EIB/KNX termékeivel is együttműködve. A SOMFY motorvezérlők busos bemenetén kapcsolódnak az EIB/KNX bus kábelhez. A speciális AS315 N vezérlő lehetőveé teszi, hogy időjárás állomást illetve hőmérsékletérzékelőket csatlakoztassunk az bus vezetékhez. A motorvezérlők tulajdonságai megegyeznek a más Somfy motorvezérlőkkel. RTS kártya segítségével a rendszert Somfy távirányítókkal lehet vezérelni. Somfy Kft Budapest, Gyömrői út 105. T.: F.:

9 animeo LON nyitott buszos vezérlés Az animeo LON: magas szintű árnyékoló-vezérlés LonMark rendszerhez. Az animeo LON termékek lehetőséget adnak árnyékoló rendszerek LON protokoll szerinti vezérlésére. A LonMark standardon alapuló árnyékoló-vezérlés költség-hatékony megoldás maximális komfort és rendszerfunkciók mellett. Összehangolható más LonMark termékekkel (világítás, légkondicionálás, fűtés stb ). A SOMFY motorvezérlők buszos bemenetén kapcsolódnak az LON busz kábelhez. Az animeo LON termékcsalád fontos tartozéka a LCD-s kijelző, amely segítségével a rendszer információit tudjuk nyomon követni, illetve tárolni. A kijelező egység segítségével lamellás árnyékolók esetén egyszerűen beállíthatjuk a napálláskövetés funkciót. Sematikus bekötési rajzok Somfy árnyékoló-vezérlési rendszerekhez Somfy Kft Budapest, Gyömrői út 105. T.: F.:

10 IB vezérlés központi kapcsolóval IB vezérlés szél és fényvezérléssel, programórával, riasztó csatlakozással Somfy Kft Budapest, Gyömrői út 105. T.: F.:

11 Többszintes épület központi, szinti és egyéni IB vezérlése Somfy Kft Budapest, Gyömrői út 105. T.: F.:

12 animeo Prémium árnyékoló-vezérlés (8+8 zónás) Somfy Kft Budapest, Gyömrői út 105. T.: F.:

13 animeo Compact árnyékoló-vezérlés (4 zónás) Somfy Kft Budapest, Gyömrői út 105. T.: F.:

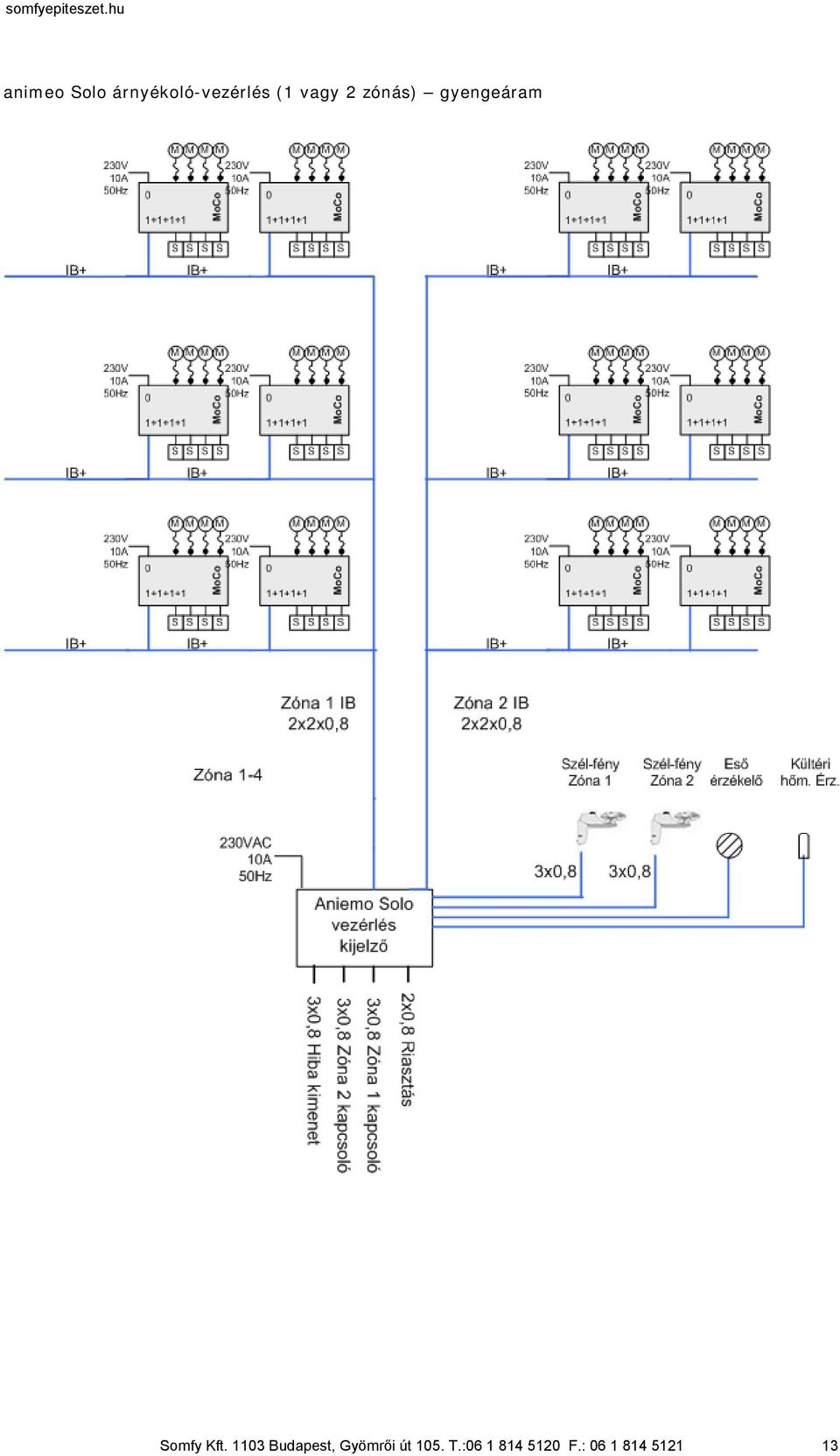

14 animeo Solo árnyékoló-vezérlés (1 vagy 2 zónás) gyengeáram Somfy Kft Budapest, Gyömrői út 105. T.: F.:

15 animeo Solo árnyékoló-vezérlés (1 vagy 2 zónás) erősáram Somfy Kft Budapest, Gyömrői út 105. T.: F.:
