1 MŰSZAKI DOKUMENTÁCIÓ ACO LICHT polikarbonát oldalfalrendszer

2 ACO felülvilágítás ACO LICHT Modulit Ez a termékcsoport ACO Modulit polikarbonát panelek forradalmian új technológiát honosít meg az oldalfalba épített bevilágító sávok területén. Elfelejthetjük a drága, munkaigényes, illetve esztétikailag sem megnyerõ soroló profilokat, amelyekkel a normál polikarbonát táblákat vízzáróan tudtuk sorolni egymáshoz. Az ACO Modulit panelek élei profilosan vannak kiképezve, ezáltal egyszerûen csak egymásba kell õket pattintani, és kész van a sorolás. Esztétikailag, hõtechnikailag, összehasonlíthatatlanul korszerûbb, a modern építészeti trendeknek tökéletesen megfelelõ rendszert kínál az ACO Magyarország ezzel a termékcsoporttal. A következõkben a három fõ típus ismertetése következik. Alkalmazási terület Az ACO Licht Modulit rendszer beépítési lehetõségei Modulit 520 HC 20 mm 500 mm 2 Az ACO LICHT Modulit 520 HC rendszer saját, könnyen szerelhetõ alumínium profilokkal rendelkezik. Max. 1,5 méterig ajánlott függõleges, valamint shéd beépítésre. 45 -os tetõhajlásig vízzáróan csatlakoznak egymásba a panelek. Könnyû kezelhetõség, gyors beépíthetõség jellemzi a rendszert. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. Mûszaki adatok Vastagság 20 mm Szélesség 500 mm Hosszúság 6000 mm Súly 2,5 kg/m2 Hõátbocsátási tényezõ 2,0 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 52% Opál 31% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Egy oldalon (nyíl) Terhelés N/m N/m N/m N/m 2 L 900 mm mm mm mm Max. javasolt terhelés nyomásra, szélszívásra L

Az ACO Modulit panelek élei profilosan vannak kiképezve, ezáltal egyszerûen csak egymásba kell õket pattintani, és kész van a sorolás.

3 ACO LICHT Modulit Modulit 520 HC rögzítése Modulit 520 HC M7B4 Felsõ-oldalsó profil M9V1 Párazáró szalag M998 Alsó profil vízorral M9V3 Alsó profil M9V2 Vízelvezetõ horony Modulit 520 HC M7B4 EPDM gumitömítés M mm ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra. 2. A névleges méretnél 35 mm-el rövidebbre szabott paneleket az elvi szerelési vázlat alapján behelyezzük a rögzítõprofilokba. 3. Az egymás után behelyezett paneleket bepattintjuk az elõzõleg behelyezett panelbe.

ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra. 2.

4 ACO felülvilágítás ACO LICHT Modulit Modulit 520 HC ablakkiképzés Felsõ oldalsó profil M9V1 Ablak profil M9V4 Nyílópánt M912 Ablak profil M9V4 M913 Alsó profil vízorral M9V3 Vízelvezetõ horony Ablak profil M9V Max. ablakfelület 2,5 m 2 Csak kifelé nyíló ablak készíthetõ, felsõ pántolással H = V 45 mm 2 panel 1180 mm B 3 panel 1670 mm H H 170 mm H 80 mm 4 panel 2170 mm B 80 V 40

5 ACO LICHT Modulit Modulit 40 XL 10 mm 40 mm 400 mm Mûszaki adatok Vastagság 10 mm (40 mm a csatlakozásnál) Szélesség 400 mm Hosszúság 6000 mm Súly 2,7 kg/m 2 Hõátbocsátási tényezõ 2,2 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 74% Opál 48% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Két oldalon Az ACO LICHT Modulit 40 XL rendszer a saját, könnyen szerelhetõ alumínium profilokon kívül már rendelkezik rögzítõ fülekkel, így 12,5 méter magas egybefüggõ felület beépítése is lehetséges (függõlegesen, vagy shéden). A mellékelt táblázatokban szereplõ távolságokban kell a paneleket keresztirányban alátámasztani, majd a panelcsatlakozásokba beakasztott rögzítõ füleken keresztül az alátámasztásokhoz lecsavarozni. 45 -os tetõhajlásig vízzáróan csatlakoznak a panelek egymásba. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. Max. távolság a keresztirányú támaszok között (mm) 5 Terhelés N/m Teljes magasság (merevítõcsõ nélkül) mm mm mm Teljes magasság (merevítõcsõvel nyíl) mm mm mm Nyomás (+) Keresztirányú alátámasztással (rögzítõ fülekkel) mm mm mm Szélszívás (-) mm mm mm Törési nyomás / szélszívás terhelés

kívül már rendelkezik rögzítõ fülekkel, így 12,5 méter magas egybefüggõ felület beépítése is lehetséges (függõlegesen, vagy shéden).

6 ACO felülvilágítás ACO LICHT Modulit Modulit 40 XL rögzítése 1. Homlokzatra Felsõ-oldalsó profil M987 Párazáró szalag PC távtartó J642 M998 PE távtartó M993 (40 x 50 mm) M969 (30 x 40 mm) 2. Falkiváltásba 6 Felsõ-oldalsó profil M987 Párazáró szalag Párazáró szalag PE távtartó M993 (40 x 50 mm) M969 (30 x 40 mm) PC távtartó J642 M998

távtartó M993 (40 x 50 mm) M969 (30 x 40 mm) 2.

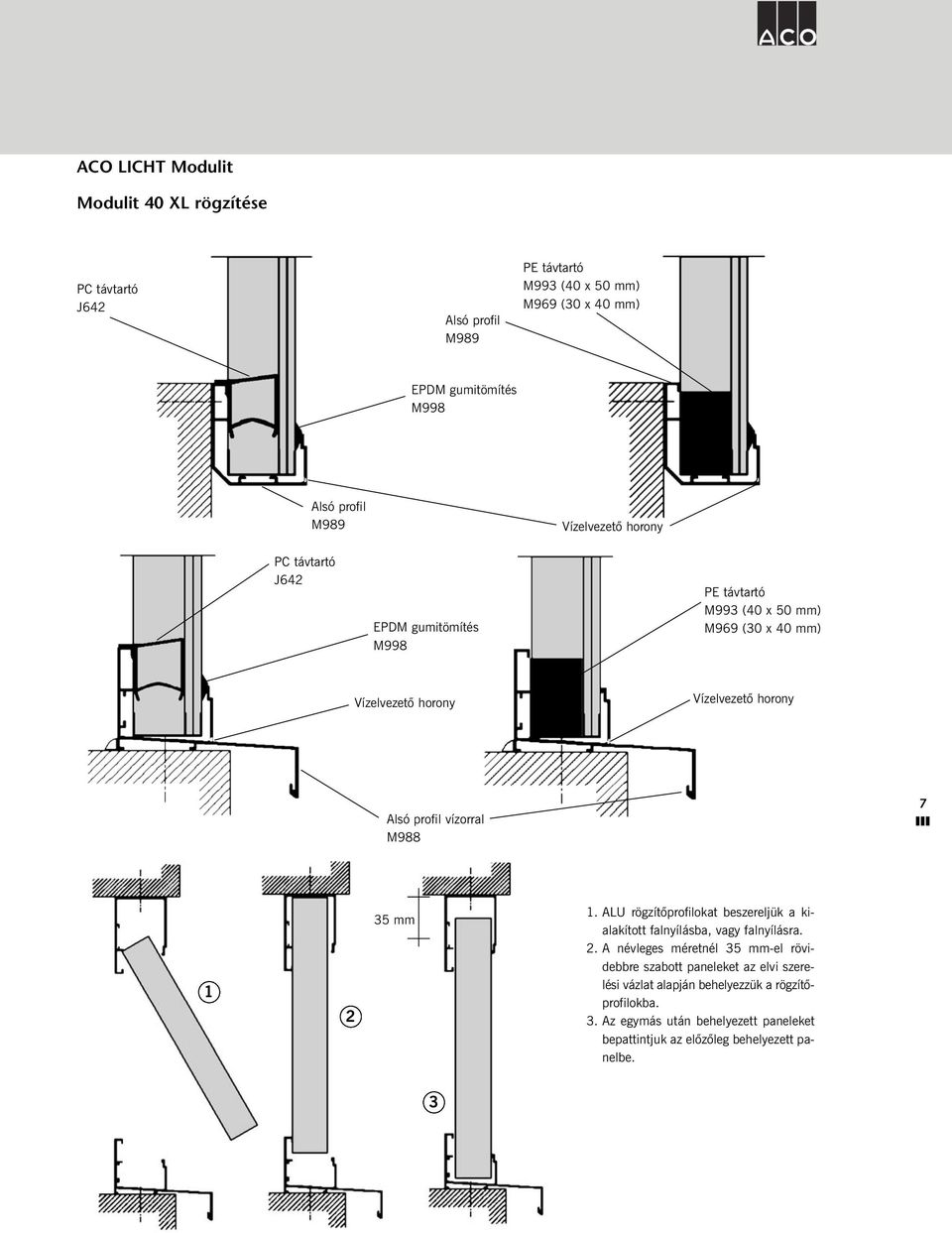

7 ACO LICHT Modulit Modulit 40 XL rögzítése PC távtartó J642 Alsó profil M989 PE távtartó M993 (40 x 50 mm) M969 (30 x 40 mm) M998 Alsó profil M989 Vízelvezetõ horony PC távtartó J642 M998 PE távtartó M993 (40 x 50 mm) M969 (30 x 40 mm) Vízelvezetõ horony Vízelvezetõ horony Alsó profil vízorral M mm 1. ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra. 2. A névleges méretnél 35 mm-el rövidebbre szabott paneleket az elvi szerelési vázlat alapján behelyezzük a rögzítõprofilokba. 3. Az egymás után behelyezett paneleket bepattintjuk az elõzõleg behelyezett panelbe. 3

M988 7 1 2 35 mm 1. ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra. 2. A névleges méretnél 35 mm-el rövidebbre szabott paneleket az elvi szerelési vázlat alapján behelyezzük a rögzítõprofilokba.

8 ACO felülvilágítás ACO LICHT Modulit Modulit 40 XL ablakkiképzés Felsõ-oldalsó profil M987 Nyílópánt M912 PE távtartó M993 Ablakprofil M986 M913 Vízelvezetõ horony Alsó profil vízorral M ,5 Max. ablakfelület 3 m 2 Csak kifelé nyíló ablak készíthetõ, felsõ pántolással H = V 35 mm 2 panel 1030 mm B 3 panel 1430 mm 4 panel 1830 mm H H 200 mm H 105 mm B 96 V 52,5

9 ACO LICHT Modulit Modulit 40 XL rögzítő fülei 90 -os fül M917/0060 Egyenes fül M917/ Rögzítõ fülek A fenti ábrán az ACO LICHT Modulit 40 XL rendszer rögzítõ fülei láthatóak. Az elv az összes modul rendszer esetében ugyanaz; a panel csatlakozások profiljának megfelelõ rögzítõ füleket kell két panel közé illeszteni, majd a rögzítési furatokon keresztül a keresztirányú alátámasztáshoz kell õket csavarozni.

Az elv az összes modul rendszer esetében ugyanaz; a panel csatlakozások profiljának megfelelõ rögzítõ

10 ACO felülvilágítás ACO LICHT Modulit Modulit 500 LP UV-védett oldal 40 mm 500 mm Az ACO LICHT Modulit 500 LP a legmagasabb minõségi színvonalú rendszer mind hõátbocsátási, mind terhelhetõségi szempontból. Rögzítõ fülek alkalmazásával ebben az esetben is 12,5 méter magas egybefüggõ felület beépítése válik lehetõvé. 45 -os tetõhajlásig vízzáróan csatlakoznak a panelek egymásba. Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt. Mûszaki adatok Vastagság 40 mm Szélesség 500 mm Hosszúság 6000 mm Súly 4,0 kg/m 2 Hõátbocsátási tényezõ 1,4 W/m 2 K Szín fényátbocsátási tényezõ Víztiszta 68% Opál 47% Éghetõség Nehezen éghetõ, nem égve csepegõ UV védelem Egy oldalon 10 Max. távolság a keresztirányú támaszok között (mm) Terhelés N/m Teljes magasság (merevítõ acél nélkül) mm mm mm Teljes magasság (merevítõ acéllal - nyíl) mm mm mm Nyomás (+) Keresztirányú alátámasztással (rögzítõ fülekkel) mm mm mm Szélszívás (-) mm mm 950 mm Törési nyomás / szélszívás terhelés

Kifelé nyíló ablakok is részét képezik a rendszernek. A panelek végzárására párazáró és páraáteresztõ szalagok használata javasolt.

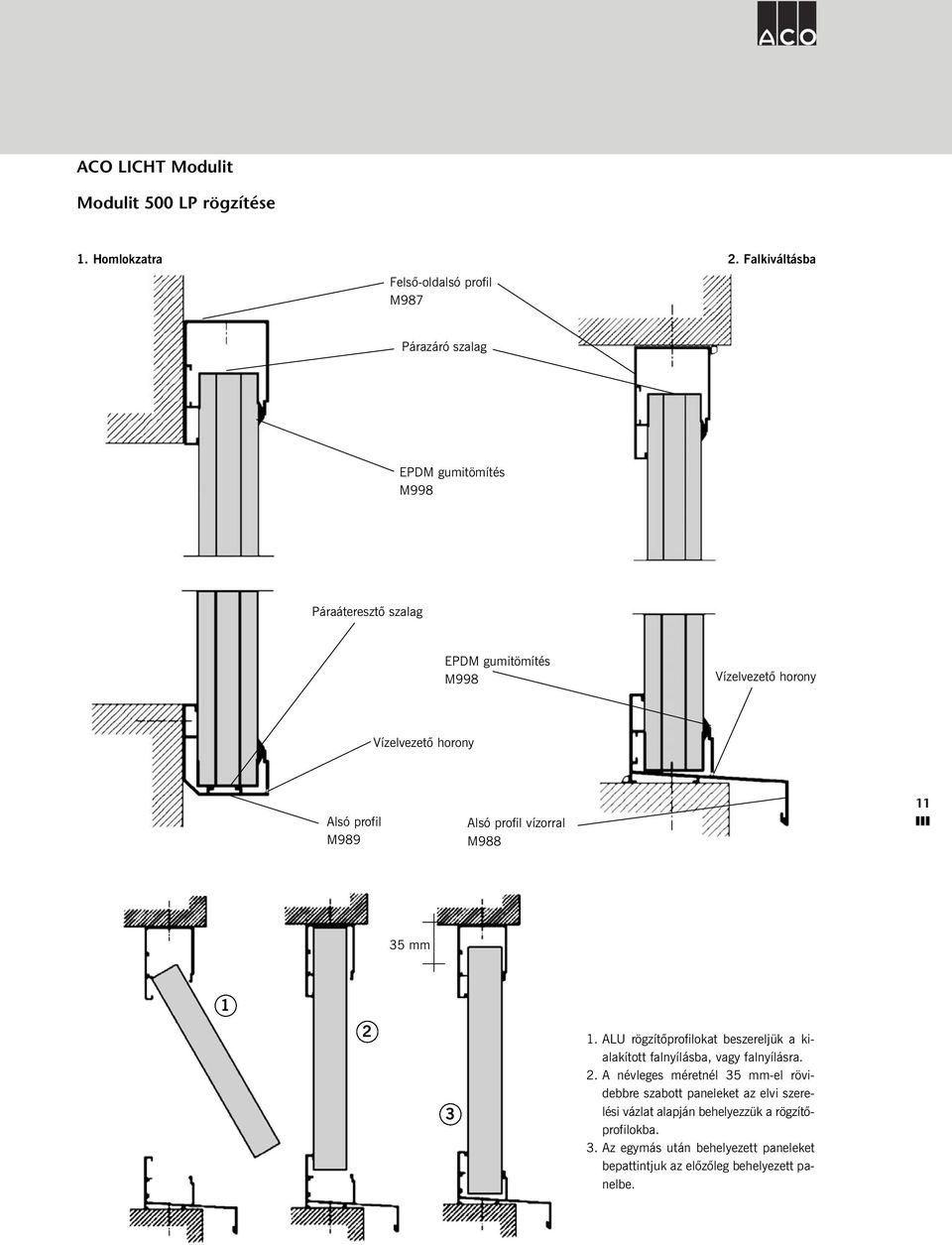

11 ACO LICHT Modulit Modulit 500 LP rögzítése 1. Homlokzatra 2. Falkiváltásba Felsõ-oldalsó profil M987 Párazáró szalag M998 Páraáteresztõ szalag M998 Vízelvezetõ horony Vízelvezetõ horony Alsó profil M989 Alsó profil vízorral M mm ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra. 2. A névleges méretnél 35 mm-el rövidebbre szabott paneleket az elvi szerelési vázlat alapján behelyezzük a rögzítõprofilokba. 3. Az egymás után behelyezett paneleket bepattintjuk az elõzõleg behelyezett panelbe.

profil M989 Alsó profil vízorral M988 11 35 mm 1 2 3 1. ALU rögzítõprofilokat beszereljük a kialakított falnyílásba, vagy falnyílásra.

12 ACO felülvilágítás ACO LICHT Modulit Modulit 500 LP ablakkiképzés Felsõ-oldalsó profil M987 Ablakprofil M986 Nyílópánt M912 M913 Alsó profil M ,5 Max. ablakfelület 3 m 2 Csak kifelé nyíló ablak készíthetõ, felsõ pántolással 17 H = V 35 mm 2 panel 1230 mm B 3 panel 1730 mm H H 200 mm H 105 mm 4 panel 2230 mm B 96 V 52,5

ablakfelület 3 m 2 Csak kifelé nyíló ablak készíthetõ, felsõ pántolással 17 H = V

13 ACO LICHT Modulit Modulit 500 LP rögzítő fülei Egyenes aluminium fül M9V9 90 -os rozsdamentes acél fül D Rögzítõ fülek A fenti ábrákon az ACO LICHT Modulit 500 LP rendszer rögzítõ fülei láthatóak. Az elv az összes modul rendszer esetében ugyanaz; a panel csatlakozások profiljának megfelelõ rögzítõ füleket kell két panel közé illeszteni, majd a rögzítési furatokon keresztül a keresztirányú alátámasztáshoz kell õket csavarozni.

14 ACO felülvilágítás Jegyzet 14

15 Jegyzet 15

16 ACO Magyarország Építőelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap:
