SAG71 kártyaolvasó modul - telepítési útmutató

Átírás

1 E-busz címzés SAG71 kártyaolvasó modul - telepítési útmutató Az SAG 71 nem kifejezetten E-busz modul, nincs külön meghatározott E-busz helye. Elfoglalja egy kezelő és egy bővítő egység (transzponder) helyét a rendszerben. De a könnyebb érthetőség és kezelhetőség érdekében a menüben külön menüpontban kell megtenni a SAG 71 címzését. <CARD READER> Addressing/Delete/View configuration A hozzárendelt kezelő és bővítő egység helye automatikusan foglalttá válik a címzéskor. Amikor az SAG71 -et megcímezzük <n> címre, akkor a kezelők és a bővítő egységek menüjében az <n> címen "C" betű jelzi a kártyaolvasót. Ha a bővítő vagy a kezelő adott címe már foglalt, akkor figyelmeztető üzenetet kapunk, mielőtt a címzés eltárolásra kerülne. Kártyaolvasó tulajdonságok menü Általánosságban A kártyaolvasó kezelőként viselkedik, ami azt jelenti, hogy egy meghatározott partícióhoz tartozik (ezt a "kezelő jellemzői" menüben lehet beállítani). Kártyaszám csak meglévő felhasználóhoz rendelhető! Egy speciális menü teszi lehetővé a mérnök/felhasználó számára, hogy a kártyaszámot megadja. Először a PIN-t kell kiválasztani, ezután a rendszer kéri a hozzá tartozó kártyaszámot. Ha a rendszer a megadott kártyaszámot észleli, akkor a beprogramozott funkciók végrehajtódnak. Az 5 számjegyű decimális kártyaszám hexadecimális formátumban kerül eltárolásra a SI410 memóriájában. Az erre vonatkozó teszt menü biztosít lehetőséget a kártya számának ellenőrzésére, amikor a kártya elhalad az olvasó előtt. Ha a kártyaszám (CRC) már létezik (65535 lehetőség), akkor a kártyát a rendszer nem fogadja el, és az <EXISTING CARD> (kártya létezik) üzenet jelenik meg. "Kártya tulajdonságok" menü Miután a kártya számát elmentettük a memóriába, a rendszer megadja a lehetőséget, hogy beállítsuk a kártya olvasásakor működtetni kívánt kimenetek funkcióit, a felhasználónak biztosított jogosultságoknak megfelelően. Ezek a meghatározott vezérlési funkciók megtörténnek a kártya minden egyes olvasásakor. A következő lehetőségek közül választhatunk (a megfelelő partícióhoz): 1. No Action (nincs vezérlés) (pl.: csak az ajtónyitó relé aktiválódik) 2. Full set only (csak teljes élesítés) (az "erőltetett élesítés" automatikusan végrehajtódik, 3. Part set only (csak részleges élesítés) (az "erőltetett élesítés" automatikusan végrehajtódik, 4. Unset only (csak kikapcsolás) (a "időkorlát túllépése" automatikusan végrehajtódik, 5. Buying time (idő korlát) újraindítható 4-szer (ha a partíció automatikus, időponthoz kötött élesítéssel rendelkezik) 6. Code Enable (kód engedélyezés) (akkor használható, ha a kártya olvasó mellett kezelő is található, ekkor a kód használatát engedélyezi)

2 7. Toggle fullset/unset (Átváltása a teljes élesítés és a kikapcsolás között) (az "erőltetett élesítés" automatikusan végrehajtódik, 8. Toggle part set/unset (Átváltás a részleges élesítés és a kikapcsolás között) (az "erőltetett élesítés" automatikusan végrehajtódik, Emellett lehetőség van a programozható kimenetek aktiválására is, a felhasználói jogok beállításánál, függetlenül az egyes kártyaolvasó illesztő moduloktól. "Stand alone" (magára hagyott) üzemmód Egy külön bemenet biztosítja, hogy az illesztő egység működését az "online" és a "stand alone" üzemmód között átváltsuk. Csak a reader#1 olvasó kapcsolható "stand alone" üzemmódba, a reader #2 folyamatosan "on-line" módban működik. A "Stand alone" (magára hagyott) üzemmód biztosítja, hogy a kártyaolvasó illesztő egység önállóan működtesse az ajtónyitó mágnest, ha nagyszámú felhasználó akar az adott ponton áthaladni, akik ugyanazzal a "site number" -rel rendelkeznek a kártyájukon. Ebben az esetben a kártyaszám nem továbbítódik a központhoz, hanem helyileg történik meg a beavatkozás. Például: A "stand alone" bemenetet a központ olyan kimenetére kötjük, amely a partíció állapotától függően változik (SET/UNSET = élesített / kikapcsolt). Ilyenkor a partíció élesített állapotában az egység "on-line" módban működik, és csak a felhasználók egy kis csoportja léphet be az adott területre (az engedélyt a központ adja meg). Kikapcsolt állapotban, "stand alone" üzemmódban, minden felhasználó, akinek érvényes "site number" -rel (alkalmazás szám) rendelkező kártyája van, nyithatja az ajtót. Amikor a kártyaolvasó beolvas egy kártyát, akkor az illesztő ellenőrzi az egyezőséget a kártyaszám és az előre programozott "site code number" (alkalmazás szám) között. Ha a számok megegyeznek, akkor az illesztőn lévő bővítő egység megfelelő kimenete (kimenet 1) 5 másodpercre aktívvá válik (fizikai állapota invertálódik). Ha a "Stand alone" üzemmódot használjuk, akkor az illesztő egység relé kimenetét (O1/TP n) a megfelelő partíció ajtóvezérlésére kell kijelölni az központ programjában, hogy az "on-line" módban ne okozzon problémát. Kártya olvasó teszt menü Egy speciális menü lehetővé teszi, hogy a kártyaolvasó egységeket teszteljük és hozzárendeljük a központhoz. Megmutatja a kiválasztott olvasó által beolvasott kártya jellemző adatait, a kártyaszámot és az alkalmazás kódot. A "site code" (alkalmazás kód) és a "user code" (felhasználói kód) decimálisan jelenik meg, a hozzárendelt felhasználó számával együtt, ha van ilyen. Segítségével ellenőrizhetjük, hogy a kártyák felhasználóhoz rendelése megfelelően történt e. A "Site number" (alkalmazás kód) programozása a "Stand alone" mód használatához A mérnöki menüben a system/miscellaneous/card reader helyen állíthatjuk be az olvasó típusát (Wiegand vagy ABA F2F2), valamint az összes olvasóhoz tartozó alkalmazás kódot. Ez az alkalmazás kód maximum 5 decimális számjegy hosszú lehet, és ha pl. 1234, akkor ként kell beírni. Az alkalmazás kód közvetlenül a SAG71 ben tárolódik, a kártya olvasó típusával együtt (Wiegand / ABA F2F2).

3 Ajtónyitás érzékelő - "Soft shunt" (Lassú zárás) funkció Egy kapcsoló segítségével az SAG71 -en engedélyezhető/letiltható ez a funkció. Amikor a kapcsoló zárt, a SAG71 az I1 (bemenet 1) és az O1 (kimenet 1) állapotát nyugalmi helyzetben tartja. A bemenet 1 és a kimenet 1 (relé kimenet) alapvetően a 24H ajtónyitás érzékelő figyelésére és az ajtó nyitó mágnes vezérlésére használatos. Amikor a kimenet 1 aktív állapotba kerül (stand alone vagy on-line üzemmódban) a bemenet 1-nél egy 40 másodperces késleltetés indul el. Ez idő alatt az ajtó nyitva maradhat anélkül, hogy riasztást okozna. Ha az ajtó 30 másodpercnél tovább van nyitva, akkor a zümmer egy figyelmeztető hanggal jelzi a felhasználónak, hogy csukja be az ajtót. Ha ezt megteszik, akkor a késleltetés leáll és a nyitásérzékelő nyugalomba kerül. Ha az ajtó nyitva marad a 40 másodperces késleltetés végéig, akkor a nyitásérzékelő (bemenet 1) visszaáll és riasztást okoz. Egy külön open-collectoros kimenet jelzi, ha az ajtó kikapcsolt (bypass) állapotban van. Olvasó csatlakozás Tetszőleges típusú ABA track 2 (órajel+adat) vagy Wiegand (D0+D1) elven működő olvasó használható. A polaritást és a feszültségszinteket az illesztő automatikusan beállítja, így lehetséges aktív alacsony/magas jelszintű, 12 vagy 5 voltos adatjelű olvasók illesztése jumperek állítása nélkül. Az olvasó tápfeszültségének mindig 12V -osnak kell lennie, mert 5V -os tápfeszültség kimenete nincs az eszköznek. Speciális open-collectoros kimenetek Zümmer Egy külön kimenet biztosítja az olvasó zümmerének aktiválását. A kimenet aktív válik minden egyes érvényes kártyaolvasáskor, valamint a központból érkező, kezelőhöz rendelt zümmer funkcióknak megfelelően, ami akkor hasznos, ha az olvasót Élesítő / Kikapcsoló eszközként használjuk a rendszerben. A zümmer kimenet akkor is aktív, amikor a "Soft shunt" funkció használatakor az utolsó 10 másodpercben jelzi, hogy az ajtót csukják be. Hiba Egy második kimenet az olvasó piros LED-jének vezérlésére szolgál. A kimenet 5 másodpercig aktív, amikor érvénytelen olvasás történik (paritás hiba vagy érvénytelen alkalmazás kóddal rendelkező kártya). Folyamatosan aktív, ha a SAG71-et eltávolítják az E-buszról. Villogtatja a LED-et, ha az alkalmazás kód nincs beprogramozva, és ilyenkor minden kártya elutasításra kerül. "Soft shunt" jelző Ez a kimenet akkor aktív, ha a "soft shunt" funkció működik. Az ehhez csatlakoztatott LED jelezheti a felhasználónak, hogy a felügyelt ajtó nyitható. Partícióhoz rendelt kimenetek Három további open-collectoros kimenet (150mA) használható: Nem élesíthető, Éles / Kikapcsolt és Riasztás a memóriában információkat biztosítva.

4 Példák a telepítésre Védett bejárati ajtó A bejárati ajtót 24H/24H felügyeljük, az SAG71 #1 bemenetét B.A. 24H -ra (Betörés jelzés, 24 órás) programozzuk. Az #1 olvasó, mint beléptető olvasó funkcionál, éjszaka csak néhány felhasználó jogosult a belépésre, napközben minden felhasználó beléphet, az #1 olvasó használatával. A SAG71 #2 kimenetét élesített/kikapcsolt (set/unset) funkcióra kell programozni és a "magára hagyott" (stand alone) bemenetre kell kötni. A #2 olvasót a belső területen kell elhelyezni és a rendszer élesítésére használhatjuk. Az olvasó piros LED-jét vezérlő bemenetet a SAG71 "Nem élesíthető" (Can not set) kimenetére kell kötni. Egy nyomógomb használható a kilépés engedélyezéséhez, amit éjszakára naptár segítségével letilthatunk. Ezt a nyomógombot a SAG71 #2 bemenetére kössük, és "Universal" típusúra programozzuk. Az ajtó rögzítő mágnest a SAG71 #1 kimenetére (relé kimenet) kössük, amit szintén "Universal" típusúra programozunk, és a nyomógomb hatására működik. Ha minden felhasználó számára lehetővé kívánjuk tenni a rendszer élesítését és kikapcsolását, akkor az #1 olvasót "UNSET ONLY" (csak kikapcsolás) és "output activation" (kimenet aktiválás) funkciókra programozzuk. A #2 olvasó beállításai pedig a "FULL SET ONLY" (csak teljes élesítés) és "NO output activation" (nincs kimenet aktiválás) funkciók legyenek.

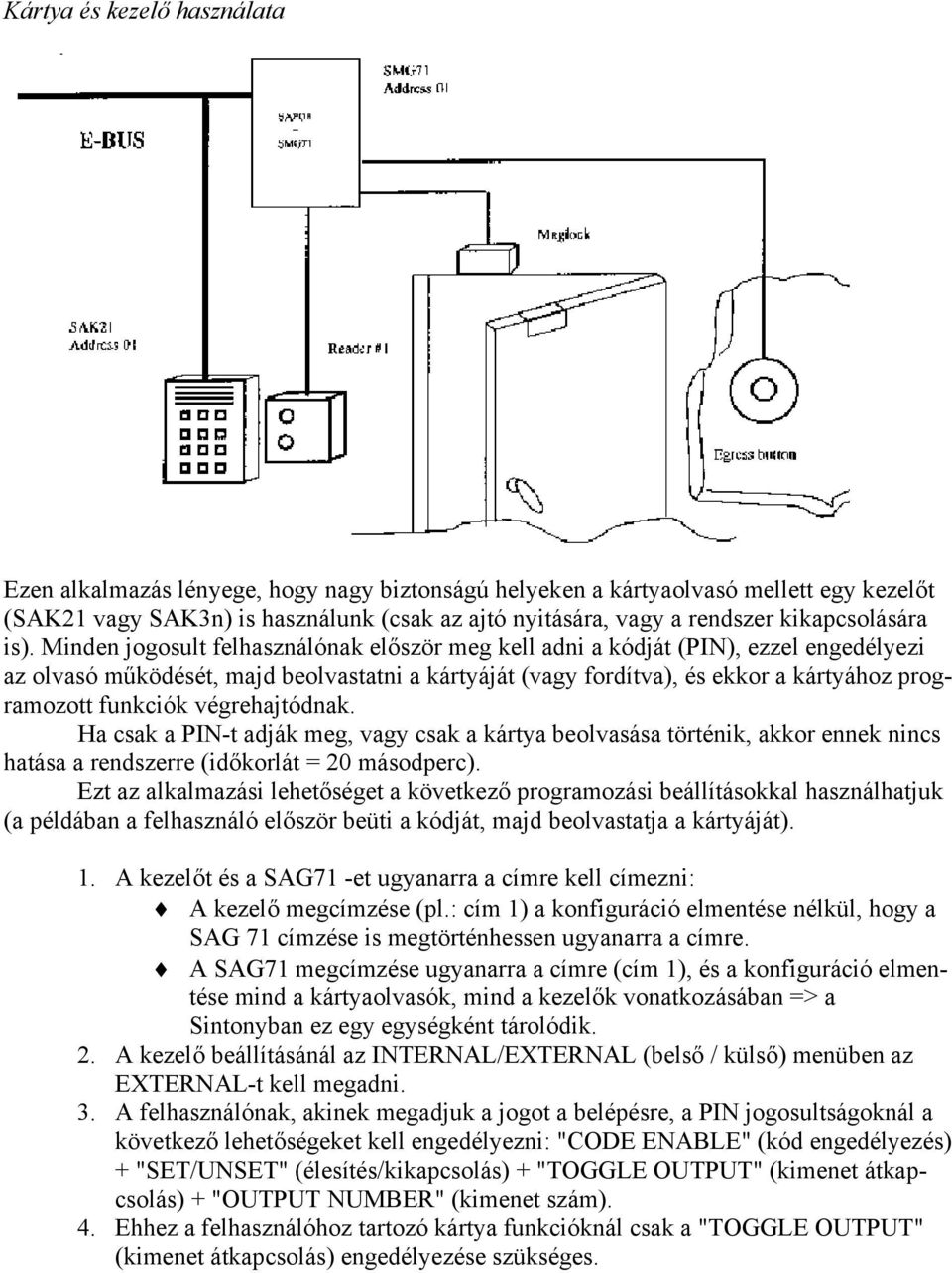

5 Kártya és kezelő használata Ezen alkalmazás lényege, hogy nagy biztonságú helyeken a kártyaolvasó mellett egy kezelőt (SAK21 vagy SAK3n) is használunk (csak az ajtó nyitására, vagy a rendszer kikapcsolására is). Minden jogosult felhasználónak először meg kell adni a kódját (PIN), ezzel engedélyezi az olvasó működését, majd beolvastatni a kártyáját (vagy fordítva), és ekkor a kártyához programozott funkciók végrehajtódnak. Ha csak a PIN-t adják meg, vagy csak a kártya beolvasása történik, akkor ennek nincs hatása a rendszerre (időkorlát = 20 másodperc). Ezt az alkalmazási lehetőséget a következő programozási beállításokkal használhatjuk (a példában a felhasználó először beüti a kódját, majd beolvastatja a kártyáját). 1. A kezelőt és a SAG71 -et ugyanarra a címre kell címezni: A kezelő megcímzése (pl.: cím 1) a konfiguráció elmentése nélkül, hogy a SAG 71 címzése is megtörténhessen ugyanarra a címre. A SAG71 megcímzése ugyanarra a címre (cím 1), és a konfiguráció elmentése mind a kártyaolvasók, mind a kezelők vonatkozásában => a Sintonyban ez egy egységként tárolódik. 2. A kezelő beállításánál az INTERNAL/EXTERNAL (belső / külső) menüben az EXTERNAL-t kell megadni. 3. A felhasználónak, akinek megadjuk a jogot a belépésre, a PIN jogosultságoknál a következő lehetőségeket kell engedélyezni: "CODE ENABLE" (kód engedélyezés) + "SET/UNSET" (élesítés/kikapcsolás) + "TOGGLE OUTPUT" (kimenet átkapcsolás) + "OUTPUT NUMBER" (kimenet szám). 4. Ehhez a felhasználóhoz tartozó kártya funkcióknál csak a "TOGGLE OUTPUT" (kimenet átkapcsolás) engedélyezése szükséges.
