1 MŰSZAKI LEÍRÁS AS-NIDAPLAST Vízgyűjtő- és tároló rendszerhez Kiadta: ASIO Hungária Kft Budapest, Margit u Budapest, november

2 Jelen Műszaki Leírás (ML) tárgya Magyarországon kizárólagos joggal az ASIO HUNGÁRIA Kft. (1165. Budapest, Margit u. 114.) által forgalmazott AS-NIDAPLAST Vízgyűjtő és tároló rendszer alkalmazási területének, technológiai felépítésének, műszaki adatainak és alkalmazhatóságának, valamint telepítésének, és karbantartási szempontjainak összefoglalása. 2

3 TARTALOMJEGYZÉK 1. A technológia alkalmazási területe oldal 2. A berendezések alkalmazásával kapcsolatos általános tudnivalók oldal 3. A berendezések ismertetése oldal 4. Minőségi követelmények oldal 5. Vizsgálatok...8. oldal 5.1. Szerkezeti anyagok...8. oldal 5.2. Méretek, kialakítás, térfogat, tömeg oldal 6. Telepítés...9. oldal 6.1. Tervezés...9. oldal 6.2. Mozgatás...9. oldal 6.3. Szállítás, tárolás...9. oldal 6.4. Telepítés, kivitelezés oldal 7. A berendezés átadása, átvétele oldal 8. Kezelési és karbantartási utasítás oldal 9. Munkavédelmi, biztonságtechnikai és munkaegészségügyi utasítások oldal 10. A tárggyal kapcsolatos magyar szabványok, rendeletek és irodalom oldal 11. Szavatossági nyilatkozat oldal Általános szerződési feltételek...1. melléklet Termékrajz...2. melléklet 3

4 1. A technológia alkalmazási területei Az AS-NIDAPLAST Vízgyűjtő és tároló szendvicspanelek alkalmazhatók minden olyan helyen/területen, ahol szilárd- (beton, aszfalt, térkő) és laza (kavics, zúzalék) útburkolat van. A beépített paneleknek elvezetik ill. tárolják a burkolatról lefolyó csapadékot, amit utána össze lehet gyűjteni és megtisztítva a mechanikai- és az olajos szennyeződésektől a csatornába lehet vezetni. A termék alkalmas az útburkolatokról, parkoló felületekről: összegyűjteni, raktározni és elvezetni a csapadékvizet. Továbbá alkalmas: könnyű töltések kialakítására (parkok, virágszigetek ), föld stabilizálására. Útburkolatok, parkolók könnyű töltések, földstabilizáció Az AS-NIDAPLAST Vízgyűjtő- és tároló rendszer beépítésekor alkalmazásától függően ügyelni kell arra, hogy a panelek beépítése után egy ásványi olaj leválasztó berendezést (pl.: AS- TOP mini) is be kell építeni, mielőtt a vizet a csatornába vezetjük. Az AS-NIDAPLAST Vízgyűjtő- és tároló panelek beépítéséhez, és az AS-TOP berendezéscsalád alkalmazásához közcsatornába való bevezetés esetén a területileg illetékes Önkormányzattól építési, a Környezetvédelmi, -Természetvédelmi -és Vízügyi Felügyelőségtől (KTVF) vízjogi engedélyt kell kérni. 4

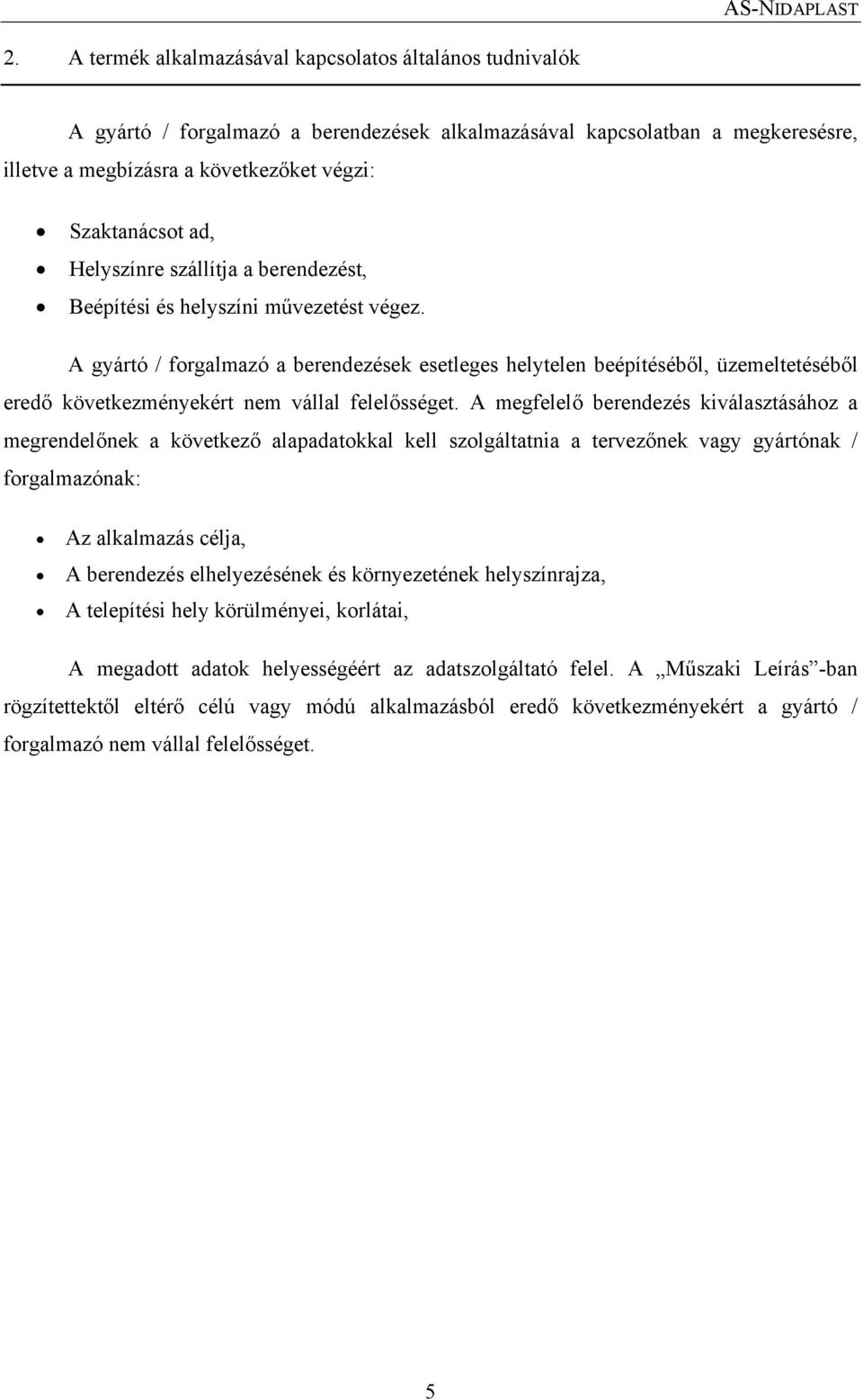

5 2. A termék alkalmazásával kapcsolatos általános tudnivalók A gyártó / forgalmazó a berendezések alkalmazásával kapcsolatban a megkeresésre, illetve a megbízásra a következőket végzi: Szaktanácsot ad, Helyszínre szállítja a berendezést, Beépítési és helyszíni művezetést végez. A gyártó / forgalmazó a berendezések esetleges helytelen beépítéséből, üzemeltetéséből eredő következményekért nem vállal felelősséget. A megfelelő berendezés kiválasztásához a megrendelőnek a következő alapadatokkal kell szolgáltatnia a tervezőnek vagy gyártónak / forgalmazónak: Az alkalmazás célja, A berendezés elhelyezésének és környezetének helyszínrajza, A telepítési hely körülményei, korlátai, A megadott adatok helyességéért az adatszolgáltató felel. A Műszaki Leírás -ban rögzítettektől eltérő célú vagy módú alkalmazásból eredő következményekért a gyártó / forgalmazó nem vállal felelősséget. 5

6 3. A termék ismertetése Az AS-NIDAPLAST Vízgyűjtő- és tároló rendszer lyukacsos szerkezetű panelek egymás mellé és egymás fölé helyezéséből áll össze. A panelek függőleges irányban méhsejt alakú, összepréselt kis csövekből állnak, amelyek összegyűjtik és elvezetik a vizet, vagy stabilizálják a földet. A panelek fölé és alá geotextíliát kell helyezni, hogy a függőleges csövekbe ne kerüljenek bele a panelek felett és alatt lévő rétegekből a mechanikai szennyeződések mint pl. kavics-, amik eltömíthetik a lyukakat. Az AS-NIDAPLAST Vízgyűjtő- és tároló rendszer beépítésekor az alkalmazástól függően ügyelni kell arra, hogy a panelek beépítése után egy ásványi olaj leválasztó berendezést (pl.: AS- TOP mini) is be kell építeni, mielőtt a vizet a csatornába vezetjük. Technikai adatok: o méretei: 2400x1200x520 ( kb. 1,5 m 3 ) o súlya: 42 kg/m3 (panel súlya: 63 kg) o függőleges teherbírás: 400 kn/m 2 o vízszintes teherbírás: 20 kn/m 2 o méhsejt alakú lyuk átmérője: 20 mm Méhsejt alakú lyukak alul-felül lyukacsos panel 6

7 4. Minőségi követelmények Az AS-NIDAPLAST Vízgyűjtő- és tároló panelek polipropilén anyagból készülnek és panel formában kerülnek a beépítés helyszínére. A felhasznált polipropilén anyag minőségi tanúsítványát a 3. számú melléklet, műszaki bizonyítványát a 4. számú melléklet tartalmazza. Az alapanyagok minősége az ITC Vizsgáló és Minősítő Intézet (Zlin, Cseh Köztársaság) számú Tanúsítványa szerint alkalmas biológiai szennyvíztisztító anyagaként. A tanúsítvány alapja: ITC /01 számú Vizsgálati jelentés. 7

8 5. Vizsgálatok 5.1. Szerkezeti anyagok A szerkezeti anyagok vizsgálata szemrevételezéssel és a szállítási (minőségi) bizonylat ellenőrzésével történik Méretek, kialakítás, térfogat, tömeg történik. A vizsgálat szemrevételezéssel és a termék jellemző méreteinek a megmérésével 8

9 6. Telepítés 6.1. Tervezés: A megfelelő termék kiválasztásához, illetve betervezéséhez a megrendelőnek a következő alapadatokkal kell rendelkeznie: Alkalmazás célja, A vizet összegyűjtő maximális terület, A lehetséges maximális csapadék mennyiség, A berendezés elhelyezésének és környezetének helyszínrajza, A telepítési hely körülményei és korlátai Mozgatás A panelek méretéből és súlyából adódóan kézi erővel lehet mozgatni. A mozgatást kizárólag a baleset és munkavédelmi előírásoknak megfelelően lehet elvégezni. -5 C alatt szigorúan tilos a panel mozgatása, mert az anyaga miatt sérülékeny Szállítás, tárolás: AS-NIDAPLAST Vízgyűjtő- és tároló rendszer a gyártó / forgalmazó telephelyén, vagy szerződés szerint a helyszínre szállítva kerül átadásra. A termék szállításakor olyan járművet kell választani, amely megfelel a berendezés tömegének és méreteinek. A berendezés szállítójárműről való mozgatását és szerelését (telepítés) a helyszínen a megrendelő végzi el. A termék szállításakor és tárolásakor ügyelni kell a sima, egyenletes felületű elhelyezésre. Hosszabb időtartamú tárolásnál (> 2 hónap) a berendezést védeni kell a napsugárzástól (a PP nincs stabilizálva UV sugarak ellen). A termék tárolása kialakításának köszönhetően egymásra helyezve, elfektetve történik. 9

10 6.4. Telepítés, kivitelezés A berendezés beépítését a jóváhagyott engedélyezési vagy kiviteli terv szerint kell elvégezni. Az engedélyezési vagy a kiviteli tervben foglaltaktól eltérni csak a tervező írásos engedélyével szabad. Az AS-NIDAPLAST Vízgyűjtő- és tároló rendszer telepítése a következő fázisokra bontható: Munkagödör készítése A munkagödör méretét úgy kell meghatározni, hogy a tervezett mennyiségű AS-NIDAPLAST Vízgyűjtő és tároló panel rendszer elférjen. A munkagödörben nem lehet talajvíz. Homokos kavics kiegyenlítő réteg készítése A munkagödörbe homokos kavics (szemcsenagyság: 2 10 mm) kiegyenlítő réteget kell elhelyezni. Méretét tervező határozza meg. Vízzáró réteg kialakítása Abban az esetben, ha a terméket esővíz raktározásra használjuk, a panelek alatt és a panelek körül vízzáró réteget kell kialakítani, hogy a panelek által összegyűjtött csapadékot a megfelelő víztisztító berendezésbe, majd a csatornába lehessen vezetni. A vízzáró réteg készülhet erre a célra megfelelő minőségű (min. Vzk6) vasalt betonból, vagy egyéb vízzáró, vízszigetelő anyagból (pl. bitumen lap). Ha esővíz raktározásra használjuk a terméket, gondoskodni kell a panelek alatti vízelvezető csőrendszer kiépítéséről is, amit minden esetben egy tervezett teljesítményű ásványi olajleválasztóra kell csatlakoztatni. Az egyes rétegek közé minden esetben a tervező által meghatározott minőségű geotextíliát kell elhelyezni. Földdel való visszatöltés A betonozást követő munkafolyamat. A kiemelt munkagödör és az alsó szerkezeti elem közötti részt földel a megfelelő tömörségi fokra kell tömöríteni. 10

11 7. A termék átadás - átvétele A berendezés Műszaki Leírás szerinti átadása átvétele jegyzőkönyvben dokumentálva a gyártó / forgalmazó telephelyén vagy a helyszínre szállítva történik. A jegyzőkönyvet a résztvevőknek aláírásukkal kell hitelesíteniük. Az átvétel során a megrendelőnek meg kell győződnie arról, hogy a berendezés sérülésmentes és azt a jegyzőkönyvben rögzíteni kell. Egyéb észrevételeket a záradékban kell közölni. 11

12 8. Kezelési és karbantartási utasítás Az AS-NIDAPLAST Vízgyűjtő- és tároló rendszer nem igényel karbantartást. Telepítés során ügyelni kell az egyes elemek épségére. 12

13 9. Munkavédelmi, biztonságtechnikai és munkaegészségügyi utasítások A berendezés beépítésénél betartandók az MSZ : 1989 a 19/1995.(XII. 7.) KHVM és a 32/1994. (XI. 10.) IKM rendeletek előírásai. 13

14 10. A tárggyal kapcsolatos magyar szabványok, rendeletek és irodalom MSZ 73:1981 MSZ-260 MSZ 13553:1989 MSZ 14399:1980 MSZ 15290/1998 MSZ 17066:1985 MSZ 2872:1989 Termelőberendezések elhelyezésének biztonsági követelményei Szennyvizek vizsgálata (sorozat) Elsősegély-felszerelés Technológiai műveleti, kezelési és karbantartási utasítások munkavédelmi követelményei (MSZ helyett) Vízépítési földművek tömörségi előírásai Biztonsági szín- és alakjelek Csővezetékek névleges átmérője MSZ Településekről származó szennyvizek tisztítótelepei (Sorozat) MSZ :1987 Közműves vízellátás. Csővezetékek és műtárgyak tisztítása és fertőtlenítése MSZ :1989 Munkavédelem. Építőipari munkák általános biztonságtechnikai követelményei MSZ :1989 Munkavédelem. Építőipari földmunkák, dúcolások és alapozások biztonságtechnikai követelményei MSZ :1987. Építmények alapozásának erőtani tervezése, Földnyomások meghatározása. MSZ 150:1976. Építőanyagok és épületszerkezetek tömege és testsűrűsége MSZ EN 124:1999. Közlekedési területeken alkalmazott víznyelő- és aknafedések. Szerkezetalakítási követelmények, vizsgálatok, megjelölés, minőségszabályozás. MSZ ISO 3893:1991. A beton nyomószilárdság szerinti osztályzása. MSZ ISO 4012:1992. Beton próbatestek nyomószilárdságának meghatározása. MSZ EN ISO 868:1997. Műanyagok és gumik Shore keménységének meghatározása DIN 4060 Elasztomer tömítésű csőkötések szennyvízcsatornához DIN 1045 Beton és vasbeton, Méretezés és kivitelezés DIN Építmények teherfelvétele - közlekedési terhek DIN 1072 Közutak és hidak teherfelvétel 14

15 72/1996.(V.22.) Korm. rendelet a vízgazdálkodási hatósági jogkör gyakorlásáról 137/2003.(IX.4.) Korm. rendelet az Országos Vízügyi Főigazgatóság, valamint a vízügyi igazgatóságok feladat- és hatásköréről szóló 234/1996.(XII.26.) Korm. rendelet módosításáról 269/2003. (XII. 24.) Korm. rendelet egyes környezetvédelmi, természetvédelmi és vízügyi feladat- és hatásköröket megállapító kormányrendeletek módosításáról 18/1996.(VI.13.) KHVM rendelet a vízjogi engedélyezési eljáráshoz szükséges-kérelemről és mellékleteiről 1189/2002. (XI.7.) Korm. határozat a víz-politika területén a közösségi cselekvés kereteinek meghatározásáról szóló, 2000/60EK európai parlamenti és tanácsi irányelv végrehajtásának Magyar Stratégiai Dokumentumáról évi LIII. törvény a környezet védelmének általános szabályairól évi LXXI. törvény a vízgazdálkodásról szóló évi LVII. Törvény módosításáról évi XII. törvény az épített környezet alakításáról és védelméről szóló évi LXXVIII. törvény módosításáról 340/2004.(XII.22.) Korm. rendelet a környezetvédelmi és vízügyi miniszter irányítása alá tartozó szervek feladat- és hatáskörének felülvizsgálatáról 341/2004.(XII.22.) korm. rendelet az Országos Környezetvédelmi, Természetvédelmi és Vízügyi Főfelügyelőség, az Országos Környezetvédelmi, Természetvédelmi és Vízügyi Főigazgatóság és a környezetvédelmi és vízügyi miniszter irányítása alá tartozó területi szervek feladat- és hatásköréről 234/1996.(XII.26.) Korm. rendelet az Országos Vízügyi Főigazgatóság, valamint vízügyi igazgatóságok feladat- és hatásköréről 19/1995.(XII.7.) KHVM rendelet a Vízügyi Biztonsági Szabályzat kiadásáról évi XCIII. Törvény a munkavédelemről és ennek módosítására kiadott évi CII. törvény 4/1984.(VI.4) OVH rendelkezés az Országos Vízgazdálkodási Szabályzat kiadásáról 15

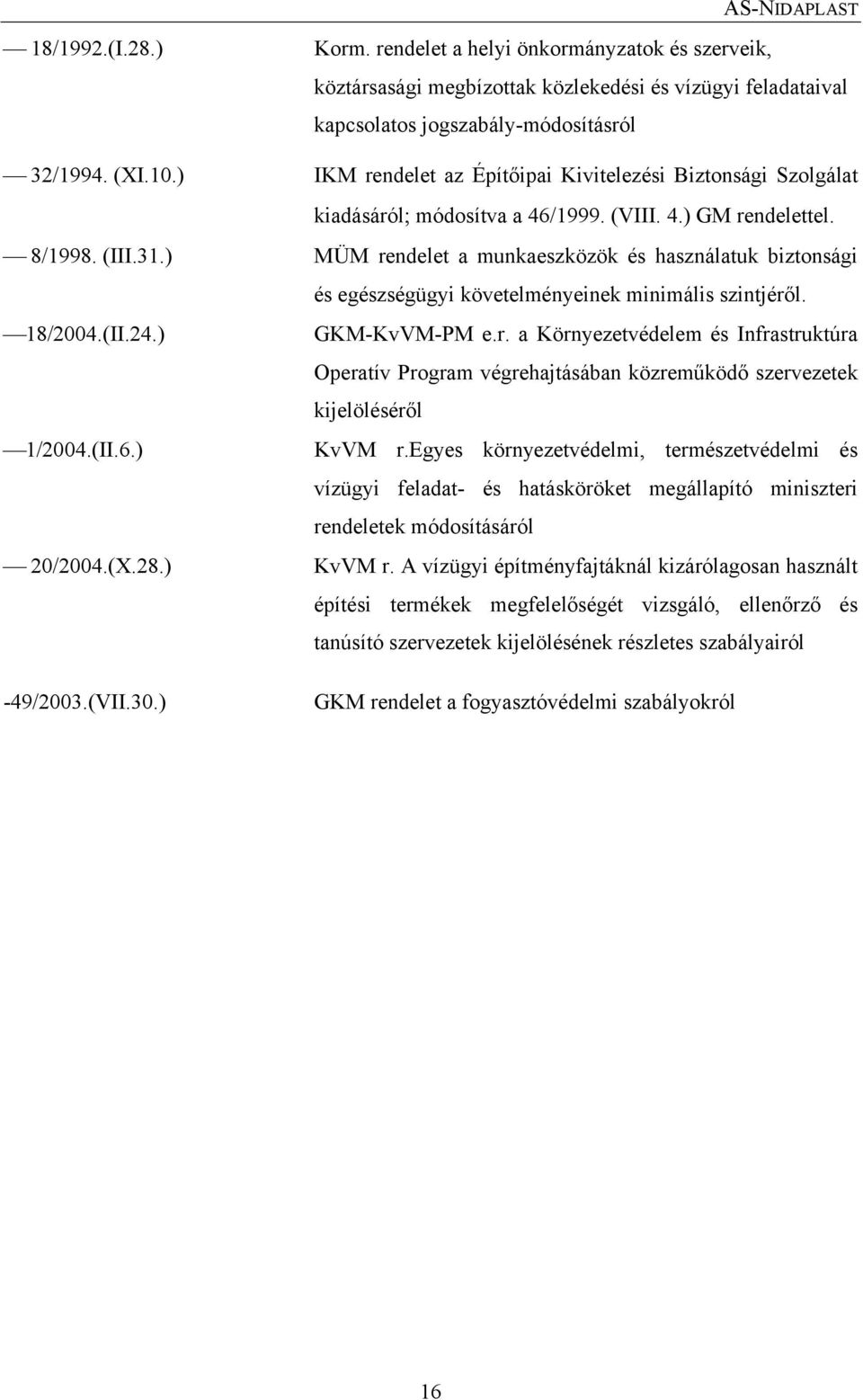

16 18/1992.(I.28.) 32/1994. (XI.10.) 8/1998. (III.31.) 18/2004.(II.24.) 1/2004.(II.6.) 20/2004.(X.28.) -49/2003.(VII.30.) Korm. rendelet a helyi önkormányzatok és szerveik, köztársasági megbízottak közlekedési és vízügyi feladataival kapcsolatos jogszabály-módosításról IKM rendelet az Építőipai Kivitelezési Biztonsági Szolgálat kiadásáról; módosítva a 46/1999. (VIII. 4.) GM rendelettel. MÜM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. GKM-KvVM-PM e.r. a Környezetvédelem és Infrastruktúra Operatív Program végrehajtásában közreműködő szervezetek kijelöléséről KvVM r.egyes környezetvédelmi, természetvédelmi és vízügyi feladat- és hatásköröket megállapító miniszteri rendeletek módosításáról KvVM r. A vízügyi építményfajtáknál kizárólagosan használt építési termékek megfelelőségét vizsgáló, ellenőrző és tanúsító szervezetek kijelölésének részletes szabályairól GKM rendelet a fogyasztóvédelmi szabályokról 16
