Modell típus: BFI620. termékkód: 30708

Átírás

1 Modell típus: BFI620 termékkód: 30708

2 Általános jegyzet Technikai Dokumentáció irányelvei Itt néhány általlános információ találhatsz a technikai dokumentáció egyszerűbb használatához. 1. Azonos termékcsalád típusai azonos robbantott ábrát tartalmaznak, mely a teljes alkatrész választékot mutatja, általánosságban, nem szükségszerű hogy az adott terméknek is alkatrésze az ábrán feltüntetett. 2. Némely alaktrész bemutatása nem lehetséges közvetlenül a robbantott ábrákon(használai útmutatók, speciális szererlő csomagok, stb ) Ezen kódok megtalálhatók az alkatrészlistán azonos hivatkozási számmal azoknál ahol az alkatrészek be vannak építve vagy 099,999 hivatkozással.a kezelési utasítás,ha már létezik, a 000 referencia számmal lesz ellátva. 3. Minden robbantott ábra jobb felső sarkában megtalálható a gyári szám, ami mutatja bizonyos modellek gyártásának kezdetét, néhány modellnek létezhet több robbantott ábrája az adott kategóriában, ami a gyári számok alapján különbözik egymástól és egy másik alkatrészlista tartozik hozzá.ebben az esetben a gyári szám megadása szükséges a helyes alkatrész biztosításához.a robbantott ábra megfelel a legújabb gyári számnak, de az ez előttiekhez szükséges a megfelelő kiegészítés 4. A robbantott ábrák további frissítéseket igényelnek akár már közvetlenül a megjelenés után.új alkatrészek hozzáadása a jelenlegi referenciaszámok folytatásával történik.a robbantott ábra felülvizsgálati száma a gyári szám utolsó négy digitjében látszódik, a jobb felső sarokban. 5. A robbantott ábrához tartozó alkatrész lista mutatja a vonatkozó kódokat több modellre is, minden egyes alkatrészhez más infpormáció is rendelkezésre áll REF: INDUSTRIAL KÓD:a termék különböző változatainak listája (jelezve a termék cimkéjén)ahol ez az alkatrész használatos;megjegyzés:az információ(k) kódszáma,ami jelöli a teljes szakmai beavatkozást, figyeli a változásokat vagy segít megtalálni a helyes alkatrész kódot. 6. Néhány megjegyzés ugyanabban a részben általános ezért nem csatolódik közvetlenül az alkatrészhez.azért,hogy a legjobban követhessük a termék változásait,a legjobb,ha követjük az összes megjegyzést és folyamatosan ellenőrizzük a dokumentáció frissítését. 7. A technikai dokumentáció borítója megmutatja a model nevét és termékkódját mod.bfi620 page 2

3 Robbantott ábrák mod.bfi620 page 3

4 alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C kit side panel dx e sx zincata 003 C hátsó felső alátét 'ls com' 006 C vonal balansz kampó ék 007 C tartály tömítés dupla keverőhöz 009 C kit side panel dx e sx zincata 010 C hátsó kocsi sín leállítás evo3 011 C x C basket runner - upper evo3 012 C assembly plate/rail lower drum 013 C első kocsi sín leállítás 'ls45' 014 C upper basket noclik/clak markii 015 C flap upper basket white C alsó kocsi egység sett. 017 C hátsó középső alátét 018 C lower rear support hot or cold 019 C x C zavarcsökkentő szűrő 020 C drain hose fastener 021 C láb 155mm lvs evizzate 022 C lábbeállító vasalat egység 023 C tartály fenék tál 60cm 024 C top for front support 025 C x C front support lower 60cm 026 C saru a lábakhoz 027 C állítható láb h = 140 mm 028 C bal lábbeállító egység 031 C jobb lábbeállító egység 034 C alátámasztás keret. tartály tömítés n C evőeszköz kosár rács 036 C görgő alátámasztó pecek lvs 88/ C alsó kocsi kerék 038 C evőeszköz 041 C roller axle upper basket 042 C edge cover right 042 C edge cover left 043 C első felső kereszttartó 999 C kondenz védelem 'k-none' mod.bfi620 page 4

5 alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 999 C lower basket buffer evo3 mod.bfi620 page 5

6 Robbantott ábrák mod.bfi620 page 6

7 alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C kocsisín sapka 'lvs 2000' 002 C x C felső forgó külső vezeték rögzítő 003 C x C betáplálás elosztó egység evo3 n x C C x C belső vezeték 'lvs 2000' n x C C felső hajlított permetező egység 006 C x C supply cable uk 008 C x C középső szűrő rács evo3 n C x C középső szűrő rács evo3 n C x C kihúzható szűrő inox lvs C x C középső szűrő rács evo3 n C mikrofilter poliészter 013 C tartály rögzítő gyűrű 'lvs2000' 015 C leeresztő szivattyú v 50hz SN C leeresztő szivattyú v hz SN C leeresztő cső 'lvs2000' 017 C túlfolyás úszó alátét 018 C x C mikrokapcsoló 'acquastop' 019 C úszó túlfolyásgátlóhoz 020 C pressure hose clip evo3 021 C x C presszosztát evo3 022 C pipe pressostat lvs evo3 023 C tube water inlet air-break/turbine SN C tube water inlet electrovalve/air- SN C vízlágyító cső/kehely l.480mm 025 C turbina evo3 SN C állítható vízlágyító evo3 027 C fúvóka tömítés '(lvs 89)' 028 C x C só gyűrű 'new aristella' 029 C só dugó (optikai)'lsv61-ls2000' 030 C só tölcsér 033 C összeszerelt csiga 'lvs 2000' 035 C motor függesztő rugó 035 C függesztett elektromos szivattyú mod.bfi620 page 7

8 alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 036 C függesztett elektromos szivattyú 037 C overflow connector evo3 038 C túlfolyó szerelvény tömítés 039 C overflow test evo3 rohs 040 C or tömítés (23,81x2,62) 'lvs2000' 041 C komplett tartály kupak egység npe 042 C motor egység karmantyú 043 C x C magasnyomású szenzor egység SN x C C magasnyomású szenzor egység SN C gyűrű+ alátét+alsó nyírás ki 045 C gyűrű+ alátét+alsó nyírás ki 046 C ellenállás karmantyú alátét 047 C fúvott cső zavarosság készlet'' 048 C mosás ellenállás nem látható 048 C hose clamp 049 C alsó forgó rész műanyag 60cm 051 C x C ring-nut for air-flow body 052 C vezetékrögzítő tüske n C water inlet air break evo3 SN C air break + turbine evo3 kit SN C external pipe (hidden heating 055 C x C töltőcső 1500mm 'hajlított oldal' 056 C töltőcső szűrő 057 C utas elektromos szelep (4lt/1) SN C inlet valve SN C elektromos szelep védelem evo3 059 C felső permetező tömítés 999 C zsír készlet amblig ta 100 g 999 C felső gumikarmantyú bilincs na- 999 C két vezetékes vízcső bilincs 999 C pipe fixing band on turbine 999 C hose clamp mod.bfi620 page 8

9 C Robbantott ábrák mod.bfi620 page 9

10 C alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C villamos elosztó ablak 'evo3' 002 C öblítő dugó villamos elosztó 003 C electrodisp.(lamp rinseaid-no 004 C inner door panel built-in 005 C mikrokapcsoló záró egységhez 006 C x C ajtózár egység evo3 007 C timer protection bit C bit 100 timer doboz 007 C timer bit100.1 'e1' rohs + SN C timer bit100.1 'f6' rohs + SN C wiring harness assembly 008 C vezetékek SN C vezetékek SN C on/off gomb 'lst680e' 010 C kapcsoló (double pole) on-off 010 C egypólusú kapcsoló on-off lvs 011 C terminal protection on/off switch 012 C piros matt macskaszem x lvs/ C led égő piros 'd4000' 014 C választó gomb (p) 015 C button lever evo3 SN C gomb kar SN C distance piece for p push button SN C pilot lamp lens 018 C vezérlő panel teljesen takart SN C vezérlő panel teljesen takart SN C fogantyú üreg védelem SN C spring adjustment piece 021 C x C rugóbeállító csavar 'lvs2000' 022 C horganyzott külső ajtó új rögzítés 023 C műanyag távtartó panelhez 023 C beszerelő csomag 60cm teljesen 024 C alsó pántcsap 'ls615st' 025 C pántcsap gyűrű lvs2000 d=6mm 026 C jobbos pánt csúszkás mod.bfi620 page 10

11 C alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 027 C bütyök pánt + jobb saru 028 C komplett pánt egység 029 C bütyök pánt + bal saru 030 C balos pánt csúszkás 031 C door spring 032 C tube hinge spring 033 C beépített ajtó belső távtartó n C rugóbeállító vezeték 'lvs2000' 038 C card for button programs (p) SN C seal spring 999 C csavarok csónak-csatthoz 999 C screw 3.5x C fixing bolt inner door/dashboard 999 C fixing screw inner/outer door 999 C instruction book gb 999 C service manual mod.bfi620 page 11

12 jegyzet SN3071: Notice SN SN3076: Notice SN SN3087: Notice SN mod.bfi620 page 12

13 SN3107: Notice SN SN3108: Notice SN SN3109: Notice SN mod.bfi620 page 13

14 SN3114: Notice SN mod.bfi620 page 14

15 csatlakozások Cod Elektromos ábrák és mod.bfi620 page 15

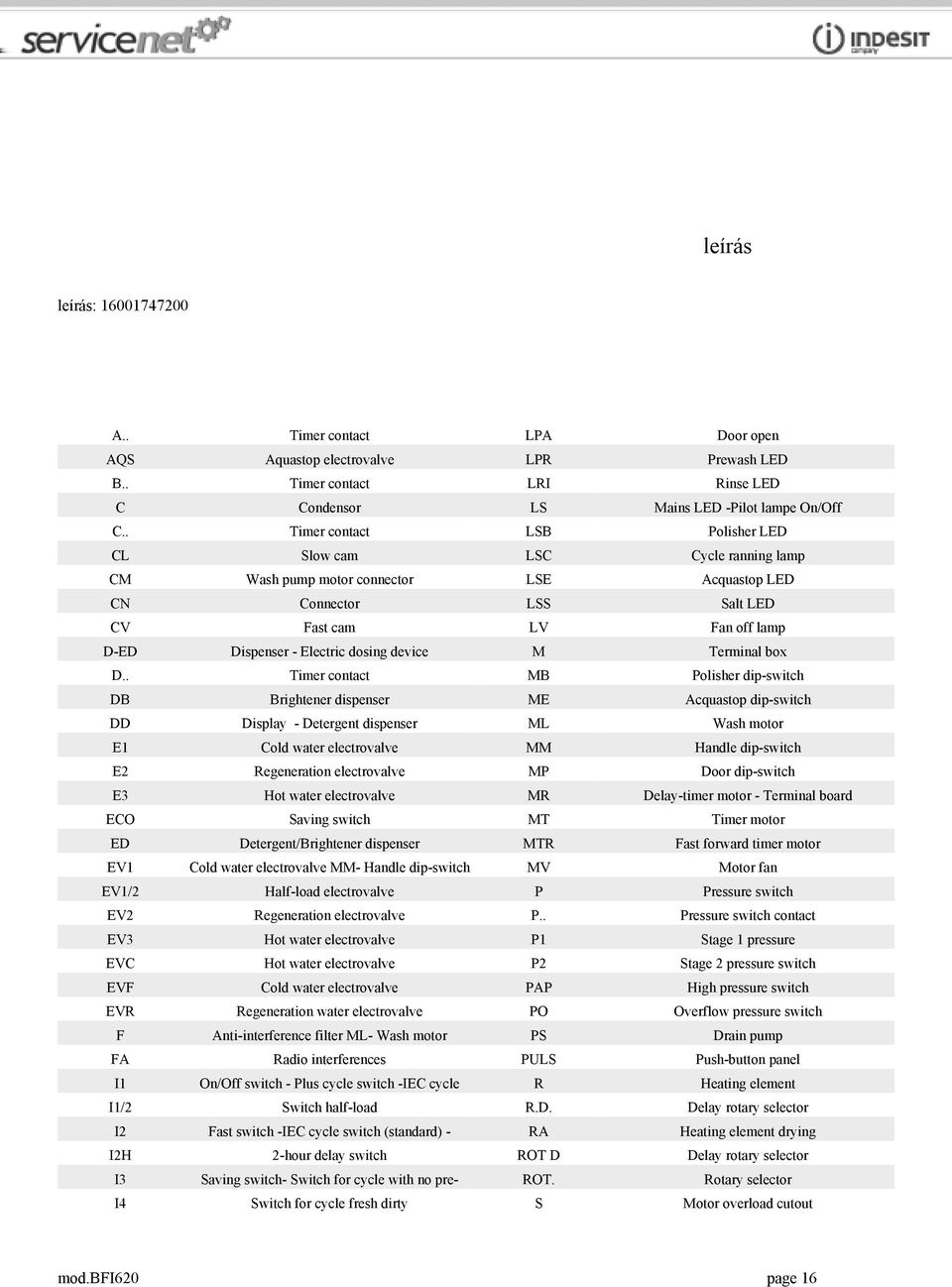

16 leírás leírás: A.. Timer contact LPA Door open AQS Aquastop electrovalve LPR Prewash LED B.. Timer contact LRI Rinse LED C Condensor LS Mains LED -Pilot lampe On/Off C.. Timer contact LSB Polisher LED CL Slow cam LSC Cycle ranning lamp CM Wash pump motor connector LSE Acquastop LED CN Connector LSS Salt LED CV Fast cam LV Fan off lamp D-ED Dispenser - Electric dosing device M Terminal box D.. Timer contact MB Polisher dip-switch DB Brightener dispenser ME Acquastop dip-switch DD Display - Detergent dispenser ML Wash motor E1 Cold water electrovalve MM Handle dip-switch E2 Regeneration electrovalve MP Door dip-switch E3 Hot water electrovalve MR Delay-timer motor - Terminal board ECO Saving switch MT Timer motor ED Detergent/Brightener dispenser MTR Fast forward timer motor EV1 Cold water electrovalve MM- Handle dip-switch MV Motor fan EV1/2 Half-load electrovalve P Pressure switch EV2 Regeneration electrovalve P.. Pressure switch contact EV3 Hot water electrovalve P1 Stage 1 pressure EVC Hot water electrovalve P2 Stage 2 pressure switch EVF Cold water electrovalve PAP High pressure switch EVR Regeneration water electrovalve PO Overflow pressure switch F Anti-interference filter ML- Wash motor PS Drain pump FA Radio interferences PULS Push-button panel I1 On/Off switch - Plus cycle switch -IEC cycle R Heating element I1/2 Switch half-load R.D. Delay rotary selector I2 Fast switch -IEC cycle switch (standard) - RA Heating element drying I2H 2-hour delay switch ROT D Delay rotary selector I3 Saving switch- Switch for cycle with no pre- ROT. Rotary selector I4 Switch for cycle fresh dirty S Motor overload cutout mod.bfi620 page 16

17 I4H 4-hour delay switch SC Selector cycli I5-ICR Fast cycle switch SS Salt detector I6 Soak cycle switch ST START I6H 6-hour delay switch T.. Delay-tymer contact IAQS Aquastop switch T1 Power supply earth cable -Thermostat 45?C ID Switch display T2 Lid earth -Thermostat 55?C IE Saving switch T3 Timer earth -Thermostat 65?C IEXD Exstra dray switch T36 36?C N.O. Thermostat IG Main switch T4 Heating element earth IMV Off motor fan switch T46 46?C N.O. Thermostat IP High temperature switch T5 Drain pump earth IS Cut-off switch T57 57?C N.O. Thermostat ISB Polisher led switch T6 Wash motor earth ISS Salt LED switch T8 External lid earth ITR Heating element switch TE Relay switch L Mains LED THP Thermoprotector L1 Cycle 1 lamp TM Timer L1/2 Lamp cjcle half-load TS Safety thermostat L2 Cycle 2 lamp TS 40 Thermostat 40?C L3 Cycle 3 lamp TS 50 Thermostat 50?C L4 Cycle 4 lamp TS 62 Thermostat 62?C L5 Cycle 5 lamp TS1 Min. temperature thermostat L6 Cycle 6 lamp TS2 Max. temperature thermostat LA Drying LED TT Terminal box support earth LAQ Aquastop on lamp Tcp nner-door earthing connection LC Cycle ranning lamp Tfa Radio interference LD Delay activated lamp Tml Pump wash motor earthing connection LE Saving cycle Tpg Large door earthing connection LH2 2-hour delay lamp Tpi Inspection door earthing connection LH4 4-hour delay lamp Tpr Pressure switch LH6 6-hour delay lamp Tps Discharge pump earthing connection LL Wash LED Tr Heating element LP High temperature LED Tte Delay-timer earthing connection mod.bfi620 page 17
