MŰSZAKI ADATLAP a KAKIT3 és a KAKIT4 mikroszűrőkhöz TECHNICAL DATA SHEET for microfiltration KAKIT3 and KAKIT4

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "MŰSZAKI ADATLAP a KAKIT3 és a KAKIT4 mikroszűrőkhöz TECHNICAL DATA SHEET for microfiltration KAKIT3 and KAKIT4"

István Kovács
4 évvel ezelőtt
Látták:

1 Leírás: KingAir szűrők KAKIT széria - mikroszűrés. Úgy lett tervezve, hogy távolítsa el a szilárd szennyeződéseket, vízet, olajat, aeroszolokat, szénhidrogéneket,baktériumokat, szagokat a sűrített levegős rendszerből. A készülék kialakítása lehetővé teszi a víz és egyéb szennyeződések 99,9999% -ának hatékony eltávolítását 0,01 μm-ig. A KAKIT3 műanyag - PA, PC, PM (max. 10 bar) KA - 300PA egy műanyag szűrő széria PA jelöléssel,azonos a STANDARD szériával. KAF - 300PC - A PC címkével ellátott olajszűrő legfeljebb <0,01 mg / m3-ig távolítja el a szennyeződéseket. KAF-300PM - PM mikroszűrő eltávolítja a szennyeződéseket akár 0,01 μm-99,9987% A KAKIT4 műanyag - PA, PC, PD, PM (max. 10 bar) KA - 300PA egy műanyag szűrő széria PA jelöléssel, azonos a STANDARD szériával. KAF - 300PC - A PC címkével ellátott olajszűrő legfeljebb <0,01 mg / m3-ig távolítja el a szennyeződéseket. KAF - 300PD - Abszorpciós szűrő. Csökkenti a harmatpontnyomást -22 C-kal KAF-300PM - PM mikroszűrő eltávolítja a szennyeződéseket akár 0,01 μm-99,9987% A szűrőt KAR948 - talkum szabályzóval szerelték fel. Menetes csatlakozás ½ " Alkalmazás: Gépjárműipar, vegyipar és petrolkémia, műanyagok, elektronika, élelmiszerek és italok, lakkozás stb. Tanúsítvány: ISO (IUTA), SGS, PED (SEP), BACTERIA TEST Telepítés: A szűrő terminálként szolgál a használati forrás előtt. A KAKIT például festésnél közvetlen a szórópisztoly előtt van elhelyezve.. Karbantartás: KA - 300PA automatikus leválasztás KAF - 300PC - leeresztő szelep a tartályon. Csere az elhasználódás után. Kézi leeresztés a konténer megtellésekor. KAF - 300PD - leeresztő szelep a tartályon. Csere az elhasználódás után. Kézi leeresztés a konténer megtellésekor. KAF - 300PM - leeresztő szelep a tartályon. Csere az elhasználódás után. Kézi leeresztés a konténer megtellésekor. A karbantartást az utasításoknak megfelelően kell elvégezni. Probléma esetén forduljon az irodánkhoz. A KAKIT széria műszaki leírása: Minimális üzemi nyomás: 1 bar Maximális üzemi nyomás: 10 bar A KAKIT3 nyomás kiesése: lásd az utolsó oldalon Nyomásvesztés KAKIT4: lásd az utolsó oldalon Maximális belépő levegő hőmérséklete: 50 Description: KingAir Separators KAKIT Series - Microfiltration. They are designed to remove solid impurities, water, oil, aerosols, hydrocarbons, bacteries, odors from the compressed air system. The design of the device allows an effective removal of> % of water and other impurities up to 0.01 microns. KAKIT3 consists of plastic - PA, PC, PM (max. 10 bar) KA - 300PA - a series of plastic separators with PA designation identical to the STANDARD series. KAF - 300PC - Oil filter with PC label removes up to <0.01mg / M3 KAF-300PM - PM micro filter removes impurities up to 0.01 μm to % KAKIT4 consists of plastic - PA, PC, PD, PM (max.10 bar) KA - 300PA - a series of plastic separators with PA designation identical to the STANDARD series. KAF - 300PC - Oil filter with PC label removes up to <0.01mg / M3 KAF - 300PD - Absorption filter. Decreases dew point pressure by -22 C KAF-300PM - PM micro filter removes impurities up to 0.01 μm to % Assemblies are equipped with KAR948 - talcum controller. Thread connection ½ " Application: Automotive, chemical and petrochemical, plastics, electronics, food and beverages, varnishing etc. Certification: ISO (IUTA), SGS, PED (SEP), BACTERIA TEST Installation: The assembly is intended as a terminal before the source of use. KAKIT is installed, for example, in front of the spray gun. Maintenance: KA - 300PA - automatic separation. KAF - 300PC - drain valve on the vessel. Replacement after the service life. Manual discharging when filling the lower edge of the container. KAF - 300PD - drain valve on the vessel. Replacement after the service life. Manual discharging when filling the bottom edge of the container. KAF - 300PM - drain valve on the vessel. Replacement after the service life. Manual discharging when filling the bottom edge of the container. Maintenance must be carried out in accordance with the instructions. In the event of a problem, contact with our office. Technical specifications of the KAKIT series: Minimum operating pressure: 1 bar Maximum operating pressure: 10 bar Loss of KAKIT3 pressure: see last page Loss of pressure KAKIT4: see last page Maximum inlet air temperature: 50⁰

A KAKIT anyaga Material of KAKIT A burkolat leírása: Cover description: Leírás (description) Burkolat (cover) Kezelő elemek (handling elements) Összekötő anyag (connection material) Szabályozó -

műanyag ½ (aluminium + plastic) 2,85 kg Belső alkatrészek: Internal parts : Leírás (description) Leválasztó KA - 300PA (separator) Szénszűrő KA 300PC (carbon filter) szárítószűrő KA -300PD (desiccant

2 A KAKIT anyaga Material of KAKIT A burkolat leírása: Cover description: Leírás (description) Burkolat (cover) Kezelő elemek (handling elements) Összekötő anyag (connection material) Szabályozó - regulátor KAR-948 (regulator) Súly (weight) Anyag (material) műanyag + átlátszó PC(plastic + transparent polycarbonate) rozsdamentes acél (stainless steel) rozsdamentes ½ (stainless) alumínium + műanyag ½ (aluminium + plastic) 2,85 kg Belső alkatrészek: Internal parts : Leírás (description) Leválasztó KA - 300PA (separator) Szénszűrő KA 300PC (carbon filter) szárítószűrő KA -300PD (desiccant filter) mikroszűrő KAF -300PM (micro filter) Súly (weight) Anyag (material) műanyag + ABS (plastic + ABS) Szénrost (carbon fiber) aktivált alumínium-oxid (activated alumina) Üreges rost (hollow fiber) 3,35 kg KAKIT 3 KAKIT4

3 Szétszerelt felső burkolat : KI (IN) Be (OUT) Disassembled upper cover: KAKIT burkolat : Body of KAKIT: Oldja ki a csavarokat 4 db Release bolts 4 pcs 4 x Ø 4 vstup 1/2" 75 výstup 1/2" x Ø 4 79 závit na tělo 80

4 Védő burkolat: Protection cover: Vízelvezető tartály kézi szelephez: Drenage vessel with manual valve for drain:

5 KAR-948 nyomásszabályozó: Pressure regulator KAR-948:

6 Belső bélés átlátszó műanyaggal. A tetején a műanyag szálat - óvatosan húzza meg. O-gyűrű. Töltse fel a patront a szűrő típusának megfelelően. Helyezze a tartály belsejébe Inner liner with transparent plastic. At the top of the plastic thread - carefully tighten. O-ring. Refill cartridge according to filter type. Set up inside the discharge tank. 55 1/8" KA 300PA : víz leválasztó (water separator) Automatikus leválasztó (autodrain) KAP 300C: olaj szűrés (oil filtration)

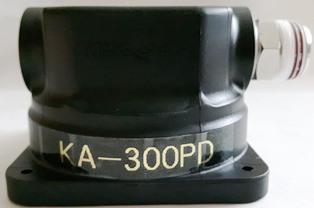

7 KAP 300D: szárító szűrő - 22⁰C (desiccant filter) KAP 300M: mikro szűrő (microfilter) Alulnézet (bottom view) A szűrő bemenete Inlet filter A szűrő kimenete Outlet from filter

8 KAKIT3 KAKIT4

10 06/
