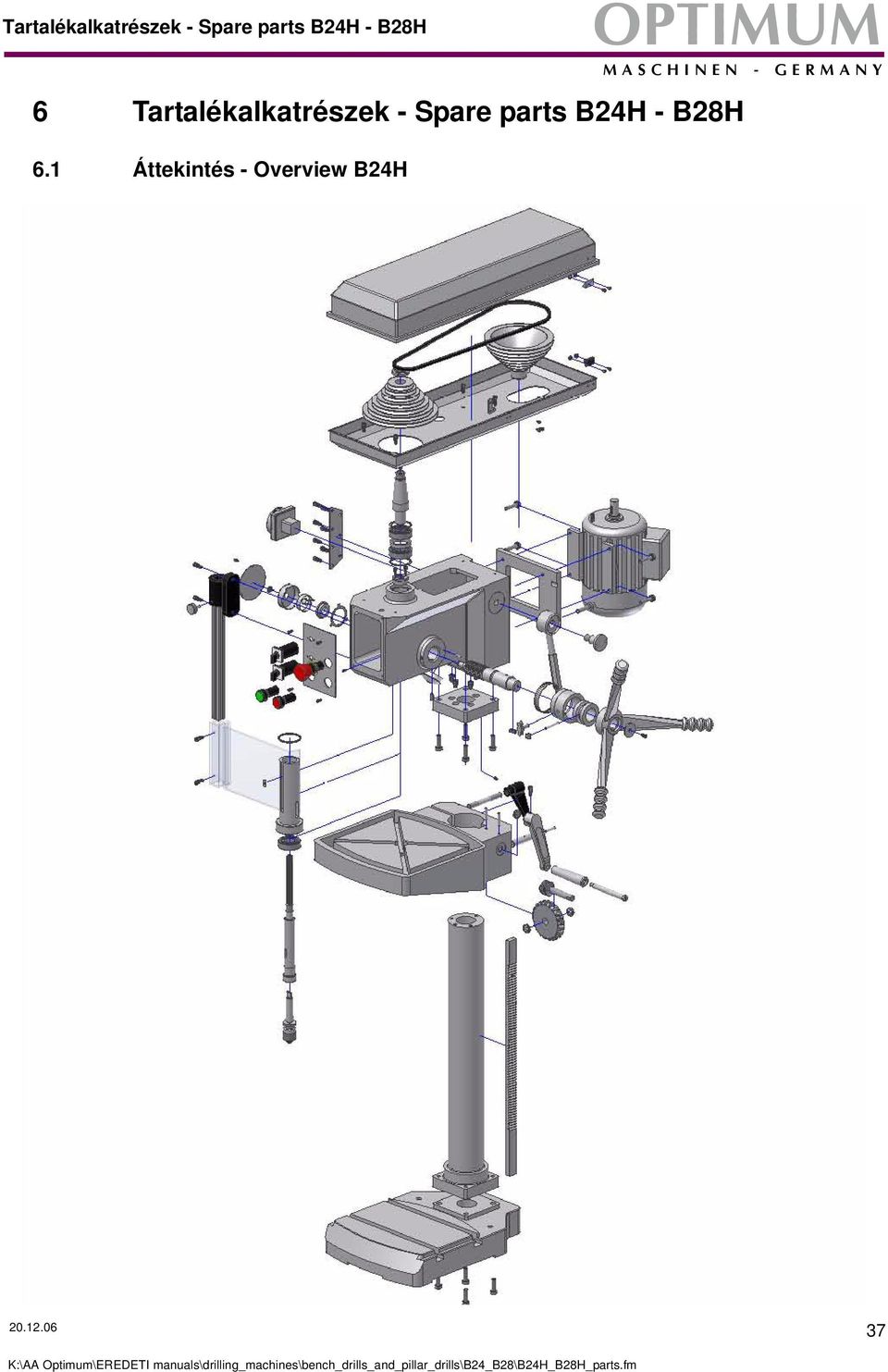

1 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM 6 Tartalékalkatrészek - Spare parts B24H - B28H 6.1 Áttekintés - Overview B24H 37

2 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H Tartalékalkatrész rajz- Explosion drawing B24H Abb.6-1: Fúrófej - Drilling head B24H 38

40 37 34 45 44 43 42 41 28 27 59 50 51 64 60 26 89 88 84 23 25 24 90 52 68 69

3 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM Oszlop és fúróasztal B24H - Column and drilling table B24H Abb.6-2: Oszlop és fúróasztalb24h - Column and drilling table B24H 39

B24H 78 75 77 76 83 74 73 16 15 11 82 4 5 14 2 13 3 1 10

4 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H Ékszíjtárcsa - Pulleys B24H Abb.6-3: Ékszíjtárcsa - Pulleys B24H 40

3 Ékszíjtárcsa - Pulleys B24H 32 91 93 8

5 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM Tartalékalkatrész lista - Parts list B24H B24H S.szám Megnevezés Designation Menny. Méret Cikkszám Qty. Size Item no. 1 Alaplap base plate Oszlop stretcher Fogasrúd toothed rack Fogaskerék toothed wheel Hajtócsiga drive screw Fúrópersely drill chuck 1 B Orsó spindle Szíjtárcsa v-belt Fúrószár spindle sleeve Imbuszcsavar Socket head screw 4 M12x Fúróasztal drilling machine table Golyóscsapágy ball bearing Távtartó alátét distance plate Tengely spindle Fogantyú grip Kurbli crank Fúrószár elõtolófogantyú spindle sleeve feed grip Imbuszcsavar Socket head screw 1 M5x Alátét plate Nyél fogaskerék persellyel boss Skálagyûrû graduated collar Skála scale Rögzítõcsavar clamping screw Gyorsszorító fogantyú quick action grip Csapszeg rugóval bolt with feather Hatlapfejû csavar hexagon bolt 4 M8x Motor engine Illesztõrugó feather key 1 6x6x Imbuszcsavar Socket head screw 3 M5x Ékszíj alsódoboz belt bottom box Ékszíjtárcsa pulley Ékszíj felsõdoboz belt top flask Tengely spindle Zárólemez plate closer Imbuszcsavar Socket head screw 4 M6x Orsóanya spindle nut Ékszíjtárcsa pulley Imbuszcsavar Socket head screw 7 M6x Tartólemez mechanism plate Motorlemez engine plate Fúrófej drill head Távtartó gyûrû spacer ring Golyóscsapágy ball bearing Biztosítógyûrû circlip 2 DIN472 47x Imbuszcsavar Socket head screw 3 M4x Fedõlap covering plate Imbuszcsavar Socket head screw 2 M6x Fúróperselyvédelem tartó Fixing drill chuck proetection Fogantyúcsavar knurled screw 1 M6x Fúróperselyvédelem Arm drill chuck protection 1 20x Hengeres csapszeg straight pin 1 C-5x Fúróperselyvédelem borítója View sealing pane drill chuck protection Fúróperselyvédelem kapcsolója Switch drill chuck 1 230V 0,5A Biztosítógyûrû circlip 1 DIN471-12x Ház box Visszahúzó rugó recuperating spring Visszahúzó rugó üléke recuperating spring seat Gyûrû ring Kapcsolótábla switch plate Be/Ki kapcsoló (régi variáció 1.0) Switch On / OFF (old version 1.0) Imbuszcsavar Socket head screw 2 M4x Világítás kapcsoló Machine lightning switch 1 250V 6A Imbuszcsavar Socket head screw 4 M4x Imbuszcsavar Socket head screw 2 M6x

chuck 1 B16 030202416 7 Orsó spindle 1 030202417 8 Szíjtárcsa v-belt 1 030202418 9 Fúrószár spindle sleeve 1 030202419 10 Imbuszcsavar Socket head screw 4 M12x60 0302024110 11 Fúróasztal drilling

6 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H B24H S.szám Megnevezés Designation Menny. Méret Cikkszám Qty. Size Item no. 66 O-Ring O-ring Nutenstein sliding block Gewindestift setscrew 1 M8x Deckel Beleuchtung Cover illumination Glühlampe (Diode) Lamp (diode) 1 12V Schaftrizel mit Nabe shank pinion Platte plate Innensechskantschraube Socket head screw 4 M10x Welle spindle Zylinderstift straight pin 1 6x Klemmhebel clamping lever Innensechskantschraube Socket head screw 1 M6x Innensechskantschraube Socket head screw 1 M12x Klemmschraube clamping screw 1 M12x Griffschraube knurled screw 1 M8x Nutenstein sliding block Zylinderstift straight pin 1 6x Zylinderstift straight pin 2 6x Distanzscheibe distance plate Paßfeder feather key 1 8x8x Drucktaster Ein Bush button On 1 230V 5A Betriebskontrolleuchte Operating control light 1 24V Drucktaster Aus Bush button Off 1 230V 5A Hauptschalter main switch 1 660V 20A Schalter Drehrichtung switch for direction of rotation 1 250V 24V/12A 50Hz Schalter Licht light switch 1 250V 6A Schalter Not-Aus emergency- stop switch 1 600V 10A Winkeleisen Bracket plate Reed Kontakt Reed contact 1 PS Mutter Nut 4 M Innensechskantschraube Socket head screw 4 M4x Nutmutter Groove nut 1 M22x1, Transformator (ohne Abbildung) Transformer (without illustration) Schütz (ohne Abbildung) Contactor (without illustration) 1 230V 16A

(diode) 1 12V 03020241691 70 Schaftrizel mit Nabe shank pinion 1 0302024170 71 Platte plate 1 0302024171 72 Innensechskantschraube Socket head screw 4 M10x25 0302024172 73 Welle spindle 1 0302024173

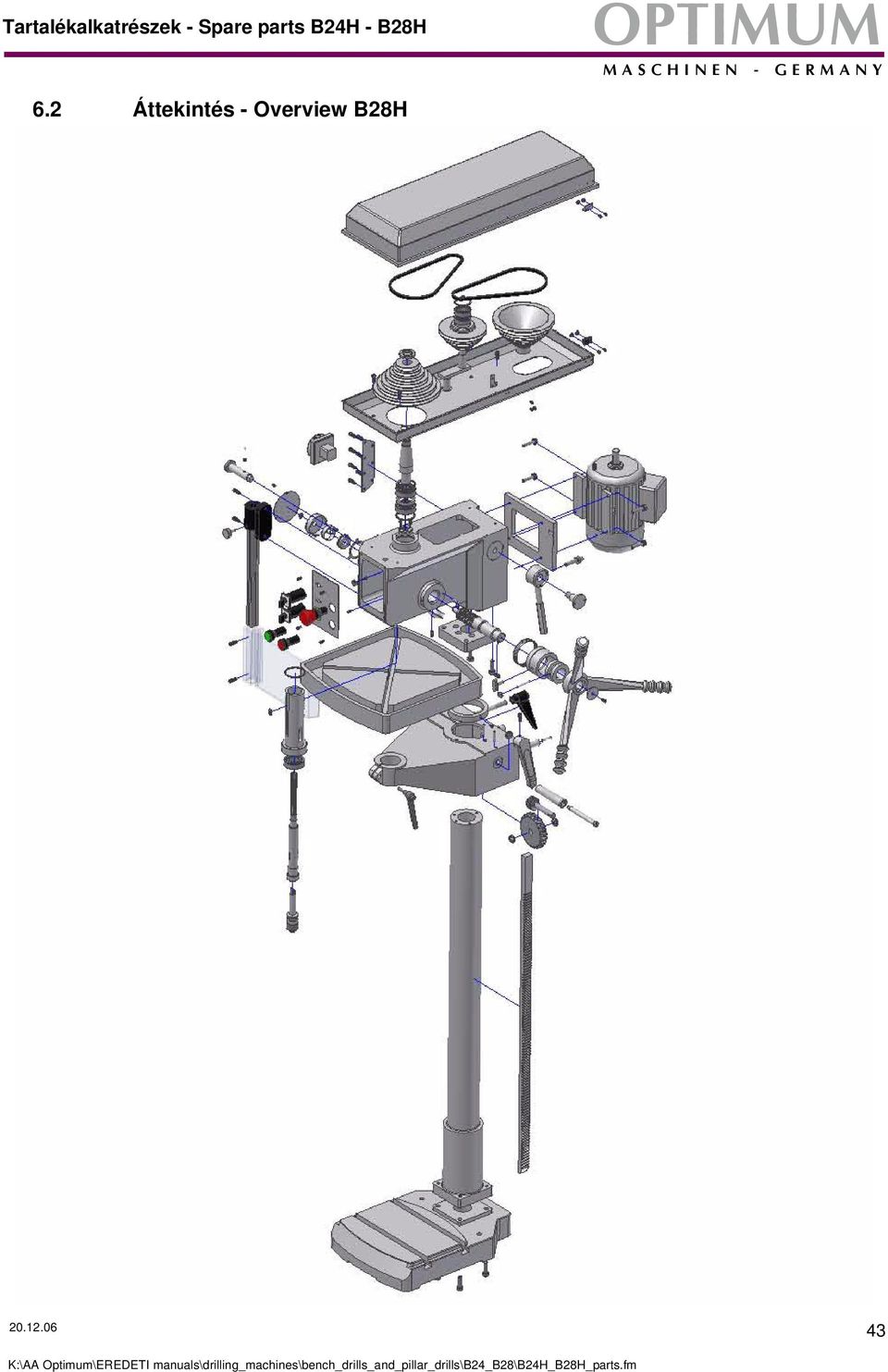

7 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM 6.2 Áttekintés - Overview B28H 43

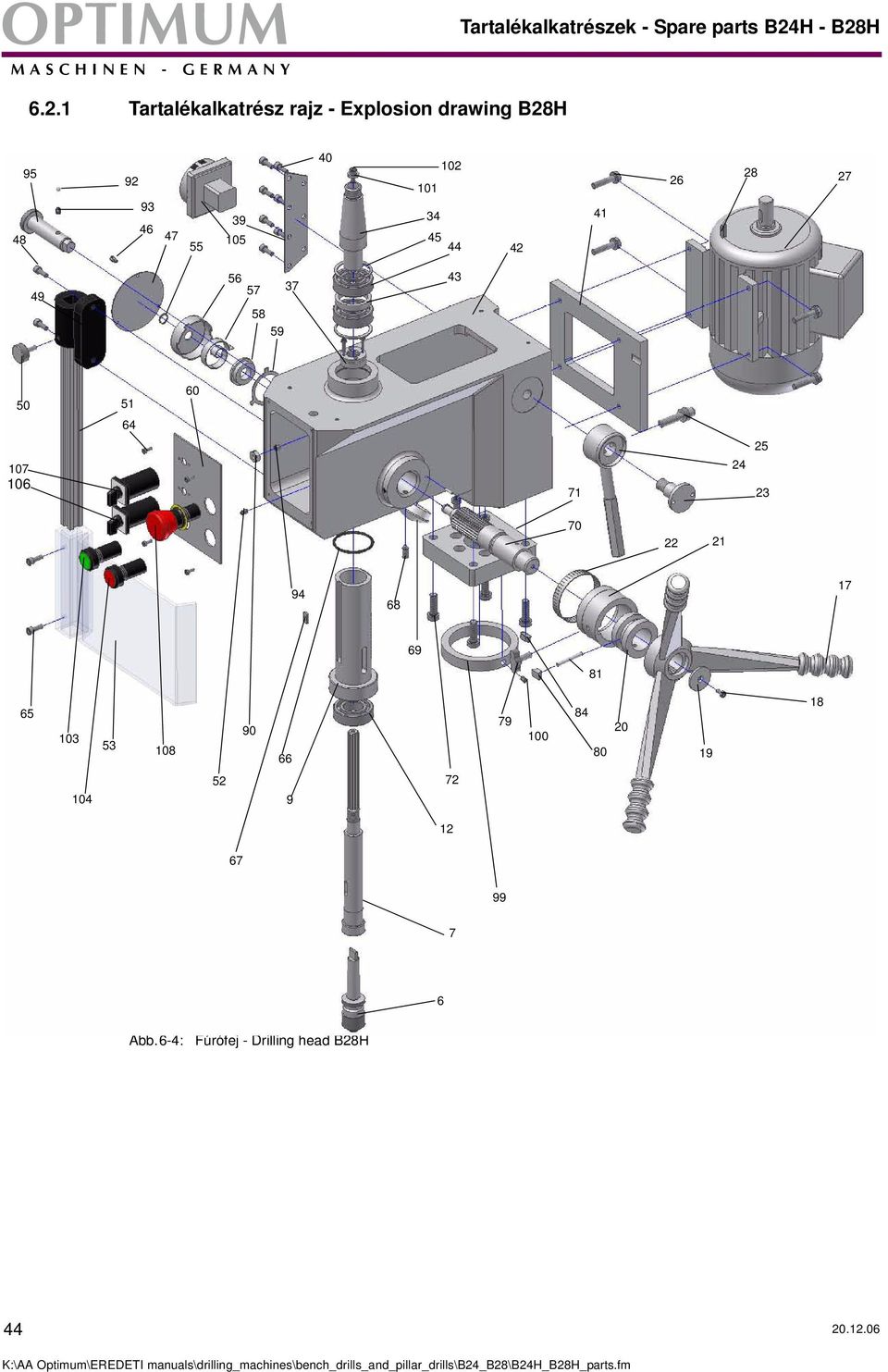

8 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H Tartalékalkatrész rajz - Explosion drawing B28H Abb.6-4: Fúrófej - Drilling head B28H 44

9 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM B28H forgatható fúróasztallal - B28H with swivelling drilling table Abb.6-5: Oszlop B28H forgatható fúróasztallal - Column B28H with swivelling drilling table B28H stabil fúróasztallal - B28H with fixed drilling table 114 Abb.6-6: Oszlop B28H stabil fúróasztallal - Column B28H with fixed drilling table 45

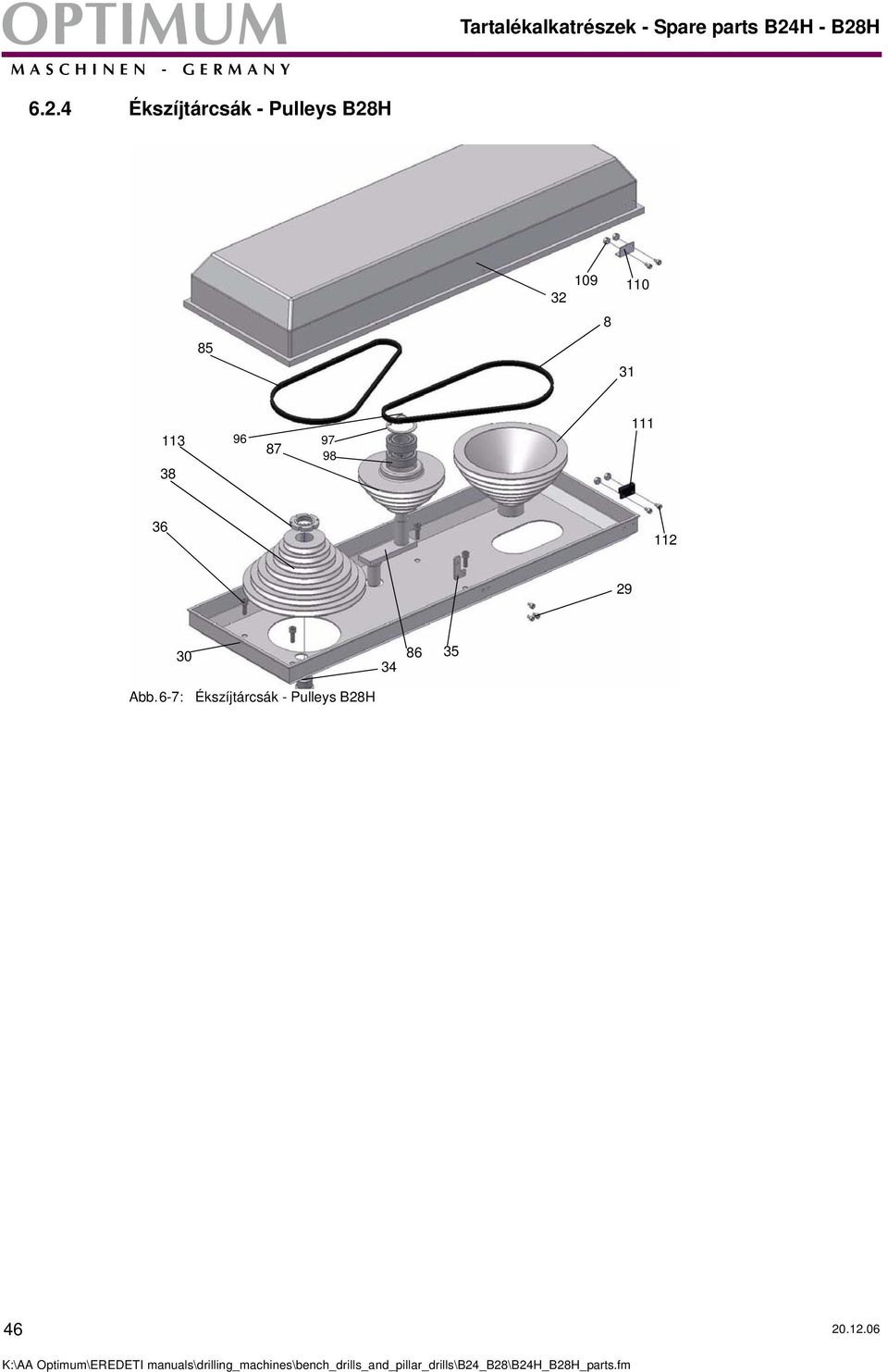

10 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H Ékszíjtárcsák - Pulleys B28H Abb.6-7: Ékszíjtárcsák - Pulleys B28H 46

109 110 8 31 113 96 97 87 98 38 111 36 112 29 30

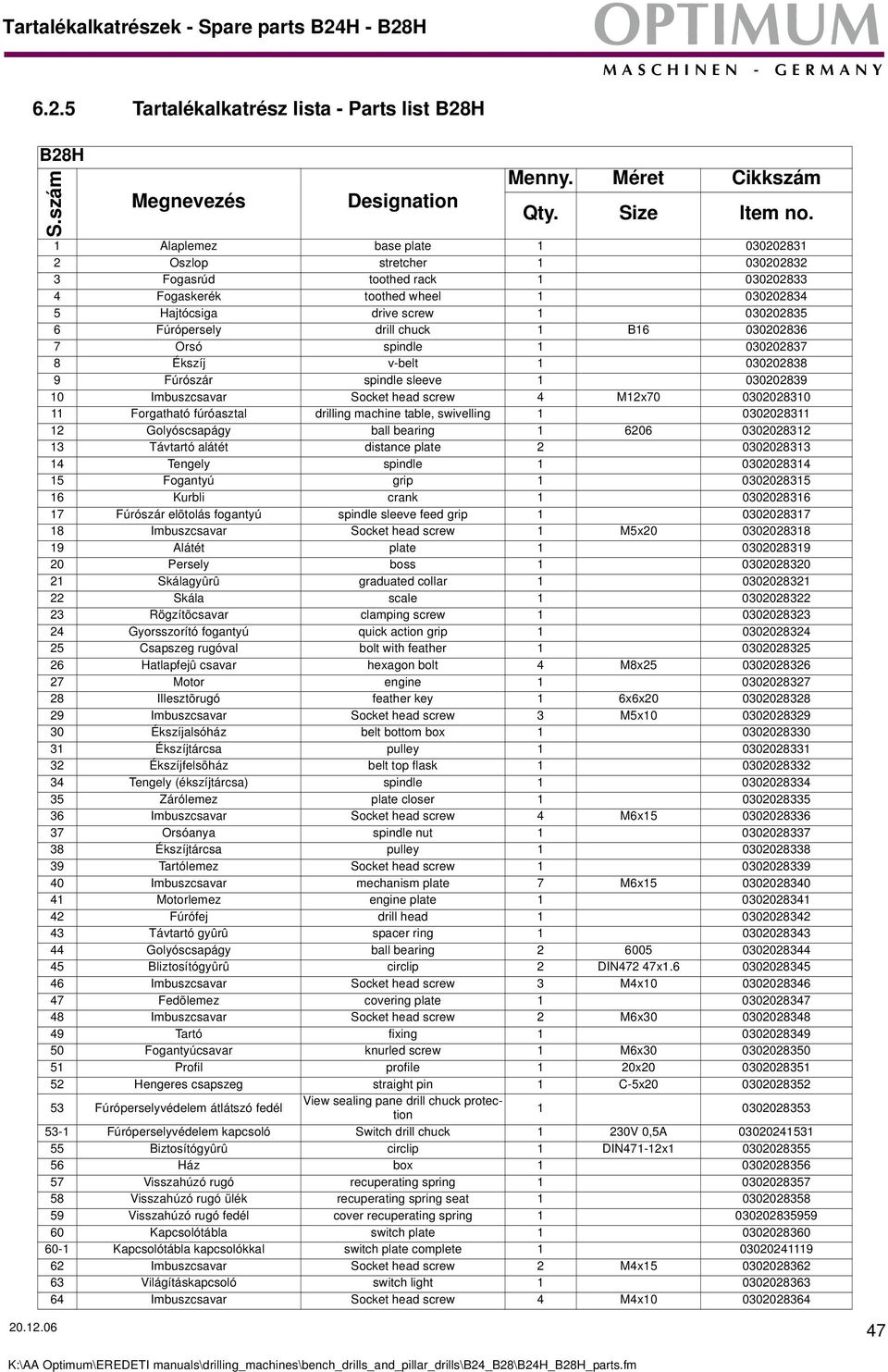

11 Tartalékalkatrészek - Spare parts B24H - B28H OPTIMUM Tartalékalkatrész lista - Parts list B28H B28H S.szám Megnevezés Designation Menny. Méret Cikkszám Qty. Size Item no. 1 Alaplemez base plate Oszlop stretcher Fogasrúd toothed rack Fogaskerék toothed wheel Hajtócsiga drive screw Fúrópersely drill chuck 1 B Orsó spindle Ékszíj v-belt Fúrószár spindle sleeve Imbuszcsavar Socket head screw 4 M12x Forgatható fúróasztal drilling machine table, swivelling Golyóscsapágy ball bearing Távtartó alátét distance plate Tengely spindle Fogantyú grip Kurbli crank Fúrószár elõtolás fogantyú spindle sleeve feed grip Imbuszcsavar Socket head screw 1 M5x Alátét plate Persely boss Skálagyûrû graduated collar Skála scale Rögzítõcsavar clamping screw Gyorsszorító fogantyú quick action grip Csapszeg rugóval bolt with feather Hatlapfejû csavar hexagon bolt 4 M8x Motor engine Illesztõrugó feather key 1 6x6x Imbuszcsavar Socket head screw 3 M5x Ékszíjalsóház belt bottom box Ékszíjtárcsa pulley Ékszíjfelsõház belt top flask Tengely (ékszíjtárcsa) spindle Zárólemez plate closer Imbuszcsavar Socket head screw 4 M6x Orsóanya spindle nut Ékszíjtárcsa pulley Tartólemez Socket head screw Imbuszcsavar mechanism plate 7 M6x Motorlemez engine plate Fúrófej drill head Távtartó gyûrû spacer ring Golyóscsapágy ball bearing Bliztosítógyûrû circlip 2 DIN472 47x Imbuszcsavar Socket head screw 3 M4x Fedõlemez covering plate Imbuszcsavar Socket head screw 2 M6x Tartó fixing Fogantyúcsavar knurled screw 1 M6x Profil profile 1 20x Hengeres csapszeg straight pin 1 C-5x Fúróperselyvédelem átlátszó fedél View sealing pane drill chuck protection Fúróperselyvédelem kapcsoló Switch drill chuck 1 230V 0,5A Biztosítógyûrû circlip 1 DIN471-12x Ház box Visszahúzó rugó recuperating spring Visszahúzó rugó ülék recuperating spring seat Visszahúzó rugó fedél cover recuperating spring Kapcsolótábla switch plate Kapcsolótábla kapcsolókkal switch plate complete Imbuszcsavar Socket head screw 2 M4x Világításkapcsoló switch light Imbuszcsavar Socket head screw 4 M4x

chuck 1 B16 030202836 7 Orsó spindle 1 030202837 8 Ékszíj v-belt 1 030202838 9 Fúrószár spindle sleeve 1 030202839 10 Imbuszcsavar Socket head screw 4 M12x70 0302028310 11 Forgatható fúróasztal

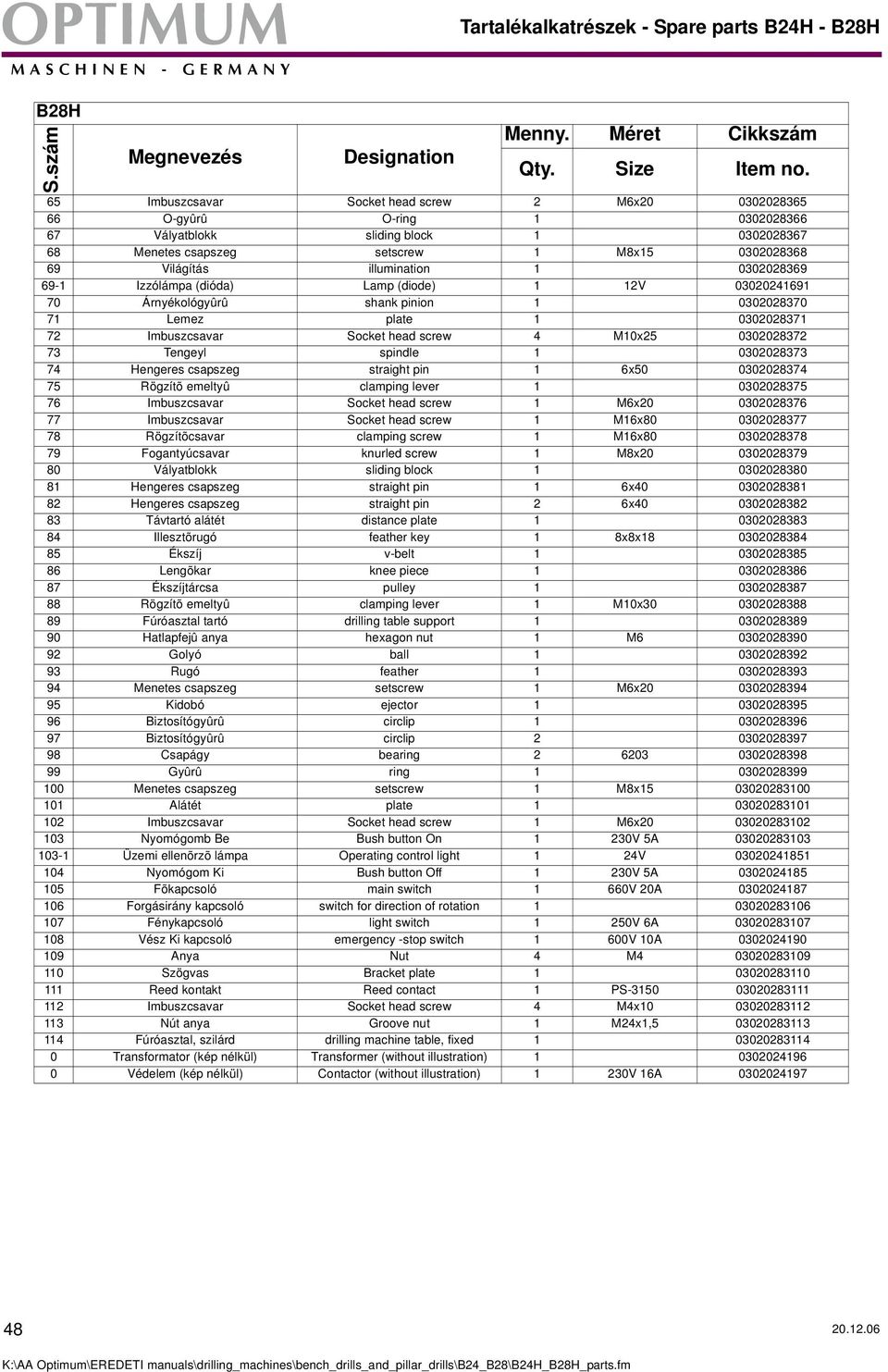

12 OPTIMUM Tartalékalkatrészek - Spare parts B24H - B28H B28H S.szám Megnevezés Designation Menny. Méret Cikkszám Qty. Size Item no. 65 Imbuszcsavar Socket head screw 2 M6x O-gyûrû O-ring Vályatblokk sliding block Menetes csapszeg setscrew 1 M8x Világítás illumination Izzólámpa (dióda) Lamp (diode) 1 12V Árnyékológyûrû shank pinion Lemez plate Imbuszcsavar Socket head screw 4 M10x Tengeyl spindle Hengeres csapszeg straight pin 1 6x Rögzítõ emeltyû clamping lever Imbuszcsavar Socket head screw 1 M6x Imbuszcsavar Socket head screw 1 M16x Rögzítõcsavar clamping screw 1 M16x Fogantyúcsavar knurled screw 1 M8x Vályatblokk sliding block Hengeres csapszeg straight pin 1 6x Hengeres csapszeg straight pin 2 6x Távtartó alátét distance plate Illesztõrugó feather key 1 8x8x Ékszíj v-belt Lengõkar knee piece Ékszíjtárcsa pulley Rögzítõ emeltyû clamping lever 1 M10x Fúróasztal tartó drilling table support Hatlapfejû anya hexagon nut 1 M Golyó ball Rugó feather Menetes csapszeg setscrew 1 M6x Kidobó ejector Biztosítógyûrû circlip Biztosítógyûrû circlip Csapágy bearing Gyûrû ring Menetes csapszeg setscrew 1 M8x Alátét plate Imbuszcsavar Socket head screw 1 M6x Nyomógomb Be Bush button On 1 230V 5A Üzemi ellenõrzõ lámpa Operating control light 1 24V Nyomógom Ki Bush button Off 1 230V 5A Fõkapcsoló main switch 1 660V 20A Forgásirány kapcsoló switch for direction of rotation Fénykapcsoló light switch 1 250V 6A Vész Ki kapcsoló emergency -stop switch 1 600V 10A Anya Nut 4 M Szögvas Bracket plate Reed kontakt Reed contact 1 PS Imbuszcsavar Socket head screw 4 M4x Nút anya Groove nut 1 M24x1, Fúróasztal, szilárd drilling machine table, fixed Transformator (kép nélkül) Transformer (without illustration) Védelem (kép nélkül) Contactor (without illustration) 1 230V 16A

1 0302028369 69-1 Izzólámpa (dióda) Lamp (diode) 1 12V 03020241691 70 Árnyékológyûrû shank pinion 1 0302028370 71 Lemez plate 1 0302028371 72 Imbuszcsavar Socket head screw 4 M10x25 0302028372 73
