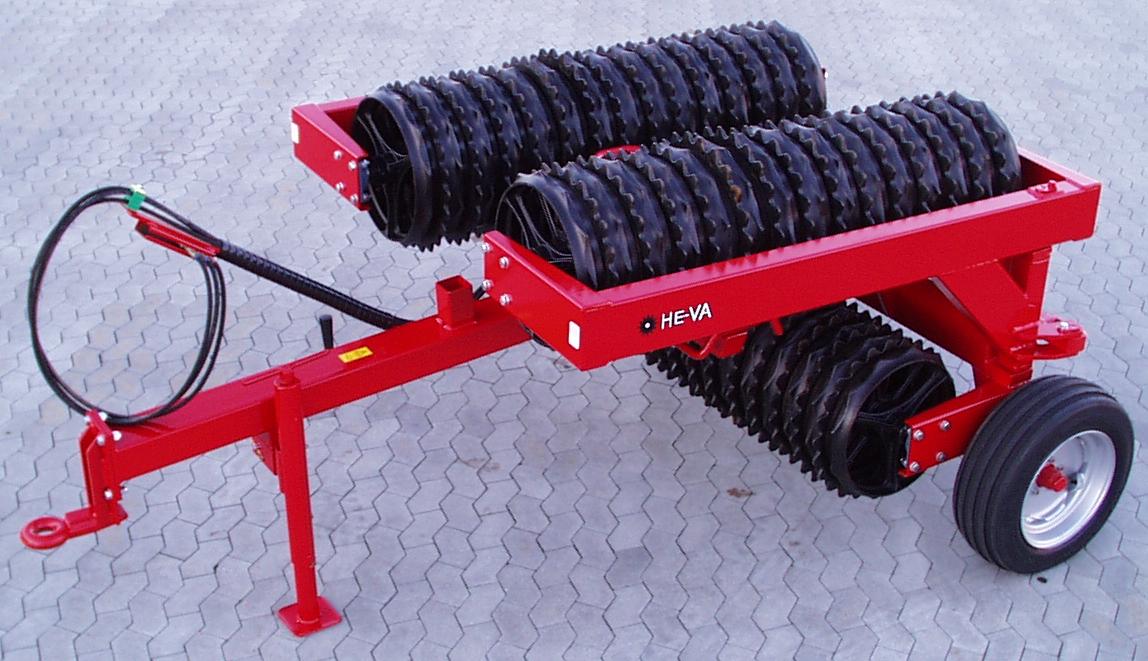

1 HU Megfelelőségi tanúsítvány Kezelési utasítás Alkatrész katalógus He-Va Vip-Roller m Fontos: Mielőtt elkezdené használni a gépet, alaposan tanulmányozza át a kezelési utasítást, hogy megismerje a biztonsági előírásokat. N. A. Christensensvej 34 DK-7900 Nykøbing Mors Tel: Fax:

2 TARTALOMJEGYZÉK EC MEGFELELOSEGI TANUSITVANY ÁTADÁS-ÁTVÉTELI ELLENŐRZÉS SPECIFIKÁCIÓ MŰSZAKI LEÍRÁS KEZELÉSI UTASÍTÁS ÜZEMBE HELYEZÉS KÖZÚTI SZÁLLÍTÁS KARBANTARTÁS HENGEREK KENÉS BIZTONSÁGI ÉS EGYÉB JELZÉSEK A GÉPEN ALKATRÉSZ KATALÓGUS VÁZ, KÖZÉPSŐ RÉSZ, ALVÁZ STB TENGELYEK ÉS CSAPÁGYAK GYŰRŰK HIDRAULIKA RENDSZER 5.4 M M M M KÖZÚTI VILÁGÍTÁS HIDRAULIKA RENDSZER HIDRAULIKA RAJZ 5.4 M M - 7.3M AND 8.2M KÖZÚTI VILÁGÍTÁS KAPCSOLÁSI RAJZ KIEGÉSZÍTŐ FELSZERELÉS HIDRAULIKUS FÉK LÉGFÉK JEGYZETEK

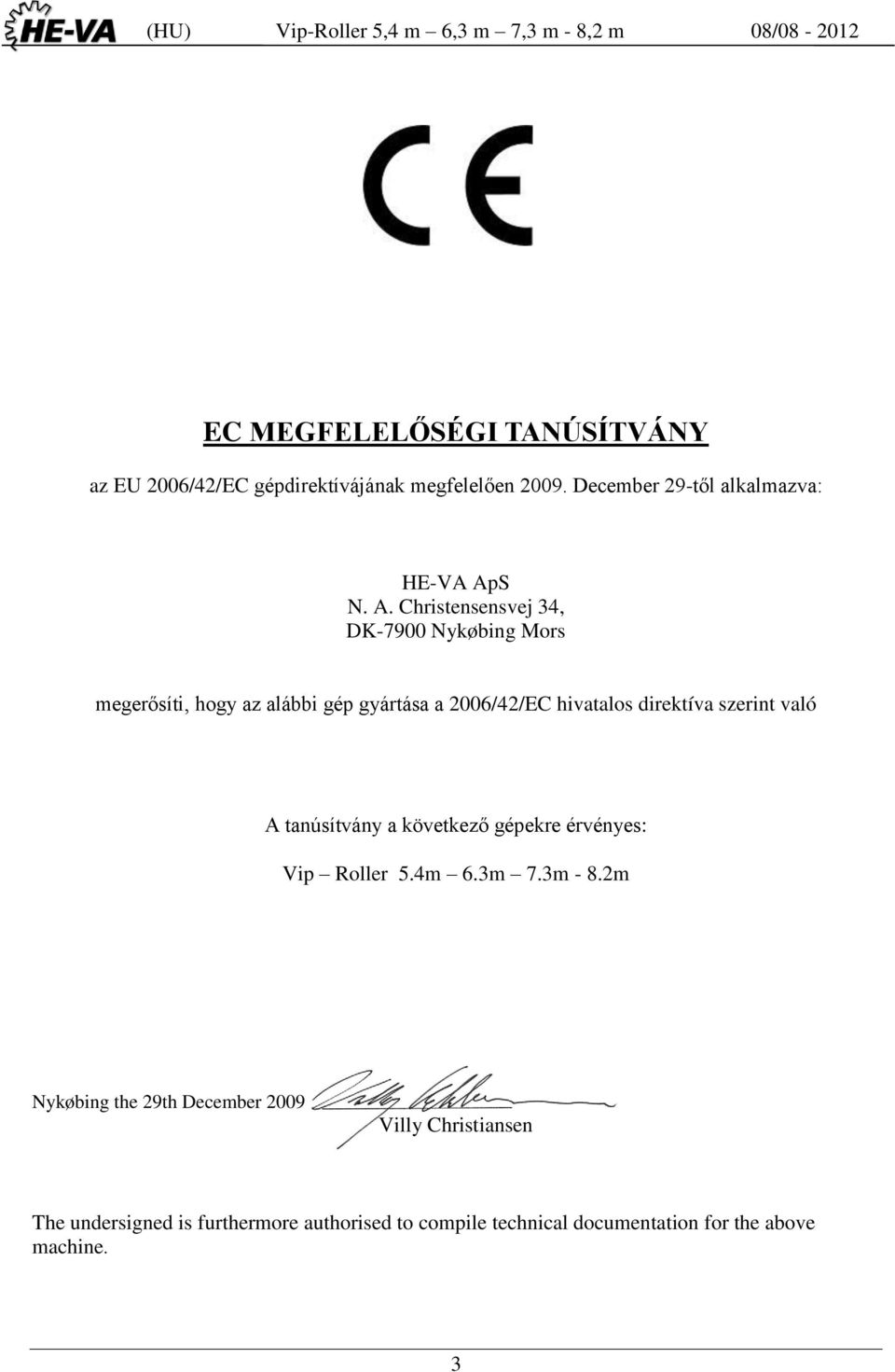

3 EC MEGFELELŐSÉGI TANÚSÍTVÁNY az EU 2006/42/EC gépdirektívájának megfelelően December 29-től alkalmazva: HE-VA ApS N. A. Christensensvej 34, DK-7900 Nykøbing Mors megerősíti, hogy az alábbi gép gyártása a 2006/42/EC hivatalos direktíva szerint való A tanúsítvány a következő gépekre érvényes: Vip Roller 5.4m 6.3m 7.3m - 8.2m Nykøbing the 29th December 2009 Villy Christiansen The undersigned is furthermore authorised to compile technical documentation for the above machine. 3

4 1. Átadás-átvételi ellenőrzés Ellenőrizzük a gép sérüléseit. Ellenőrizze, hogy a hidraulika csöveken nincs-e vágás, vagy becsípődés nyoma. Ellenőrizze, hogy az egyéb hidraulika részek nem sérültek-e meg a szállítás során. Ellenőrizze, hogy a váz nem sérült-e. Emellett még ellenőrizze azt is, hogy a henger nem kapott-e olyan ütést, lökést, ami a gyűrűket, csapágyakat rongálhatta. Végezetül ellenőrizze, hogy a kerekek nyomása és rögzítése rendben van-e. Ellenőrizze a levegő nyomását a kerekekben, ez kb. 3.8 bar / 55 psi 2. Specifikáció 3-részes, hidraulikus működtetésű, kerekekkel felszerelt mezőgazdasági henger szabad mozgással minden tagrészben. A rögök és a hantok széttörését végzi és a felső talajfelület megmunkálását. A henger 5,4m/6,3m/7,3m/8,2m-es méretben kapható, három különböző gyűrűtípussal Cambridge, Crosskill és bütykös gyűrűvel. 2.1 Múszaki információk 5.4 m 6.3m 7.3 m 8.2m Munkaszélesség 5.7 m 6.6 m 7.6 m 8,2 m Hosszúság 3.4 m 3.8 m 4.8 m 5,3 m Szállítási szélesség 2.45 m 2.45 m 2.45 m 2,45 m Szállítási magasság 1,6 m 1,6 m 1,6 m 1,6 m Vonószem terhelése szállítási helyzetben (a teljes tömeg%-ban) Gumizás, standard Gumi nyomás ca. 40 % ca. 40 % ca. 40 % Ca. 40% 10.0/75x PLY 10.0/75x PLY 3,8 bar / 55 psi 11.5/80x PLY 11.5/80x PLY Olajnyomás Hidraulika kivezetés min. 150 bar 1 egyes működésű és 1 kettős működésű Csatlakozó, standard Sterling E 402 Hidraulika rendszer feltöltöltve: Hydro Texaco HD32 4

5 3.1 Henger üzembe helyezése 3. Kezelési utasítás Szállításkor a henger szállítási helyzetben van. Amikor a hengert üzembe helyezzük, ellenőrizzük, hogy a vonószem magassága mm. A traktorra történő kapcsolás után helyezzük be a biztosító szeget. + + Vegye ki a támasztó lábat és helyezze el a vonórúdon. Most helyezzük el a három hidraulika tömlőt. A hengernek egy kettősműködésű és egy egyesműködésű hidraulika tömlőre van szüksége. Helyezzük el a hidraulika csatlakozókat a traktor kivezetésein. FONTOS: Ellenőrizze, hogy a gyárban felszerelt gyorscsatlakozó illik a traktoron lévő gyorscsatlakozóhoz. Most adjunk nyomást a billentő munkahengernek, ezáltal az oldalsó tagok szabadon kiemelkednek a szállítási helyzetből. Ezután az oldalsó tagok szétnyílnak a tagok munkahengerének segítségével. Ezután a henger a hidraulika segítségével átbillen munkahelyzetbe a billentő munkahenger működtetésével. Gyűrű típus Szélesség 5.4 m Szélesség 6.3 m Szélesség 7.3 m Szélesség 8.2 m Gyűrűk száma Súly kg Gyűrűk száma Súly kg Gyűrűk száma Súly kg Gyűrűk száma Cambridge, Ø45 cm/ Cambridge, Ø51 cm/ Sima, Ø55 cm Crosskill, Ø48/Ø53 cm D-Corrugated Sima 505mm Súly kg 5

6 3.2 Szállítás Amikor munkahelyzetből szállítási helyzetbe rakjuk a gépet, akkor a billentő munkahengert nyomás alá helyezzük és a henger visszabillen.. Most nyomás alá helyezzük az oldaltagi munkahengert, ezáltal az oldaltagok befordulnak egészen a vonórúd szállítási ütközőjéig.. Amikor az oldaltagok párhuzamosak a vonórúddal, akkor lehelyezzük őket a szállító kengyelekbe úgy, hogy a billentő munkahengert nyomásmentesítjük. Ezután nyomásmentesítünk minden hidraulikát és a henger kész a szállításra. 4. Karbantartás A. Kb. 10 munkaóra után ellenőrizzük a kerekek nyomását, a csapágyakat és húzzuk után a csavarokat. Ellenőrizzük a tömlőket, csatlakozókat és munkahengereket, hogy nem folynak-e és nem lazultak-e ki. B. Kb. 30 munkaóra után zsírozzuk a billentő munkahenger szárát és az oldaltagok két zsírzási pontját. C. Szezon után zsírozzuk a hengert és töltsük fel olajjal. FIGYELEM: A golyósccsapágyat szigorúan cask egy-két nyomásnyi mennyiséggel zsírozzuk, hogy ki ne nyomjuk a porvédőt. 4.1 Hengerezés Sebesség: max 10 km/ó. Fordulásnál a lehető lengnagyobb ívet használja. A fordulást nem lehet olyan éles szögben végezni, hogy a gyűrűk ne tudjanak folyamatosan forogni. Kerülje a nagy köveket, akadályokat. 6

7 4.2 Kenés Minden 10 munkaóra után zsírozzuk: - a hengertagok tartó elemeit - a szélső és középső hengertagok zsírzó pontjait Minden 30 munkaóra után zsírozzuk - a középső tag felső pontját - a csapágyakat - a munkahengereket - a kerekeknél lévő zsírzópontokat Egyszer egy évben - a támasztó lábat FONTOS A csapágyak csak egy-két nyomásnyi mennyiséggel zsírozzuk, mert különben kilökődhetnek a golyók. 4.3 Biztonsági és egyéb cimkék a gépen Tanulmányozza a Kezelési utasítást figyelmesen mielőtt dolgozna a géppel és tartsa be a biztonsági előírásokat. Vigyázzon, hogy ne tartózkodjon senki a gép veszélyeztettt részén az összecsukás és a nyitás ideje alatt. Tábla gépszámmal és a gyártás évével. Húzza meg a csavarokat folyamatosan. Ha ez nem történik meg, a garancia nem érvényes. 7

8 5.1 Váz, Középső rész, alváz stb. 5. Alkétrész katalógus 2b 8

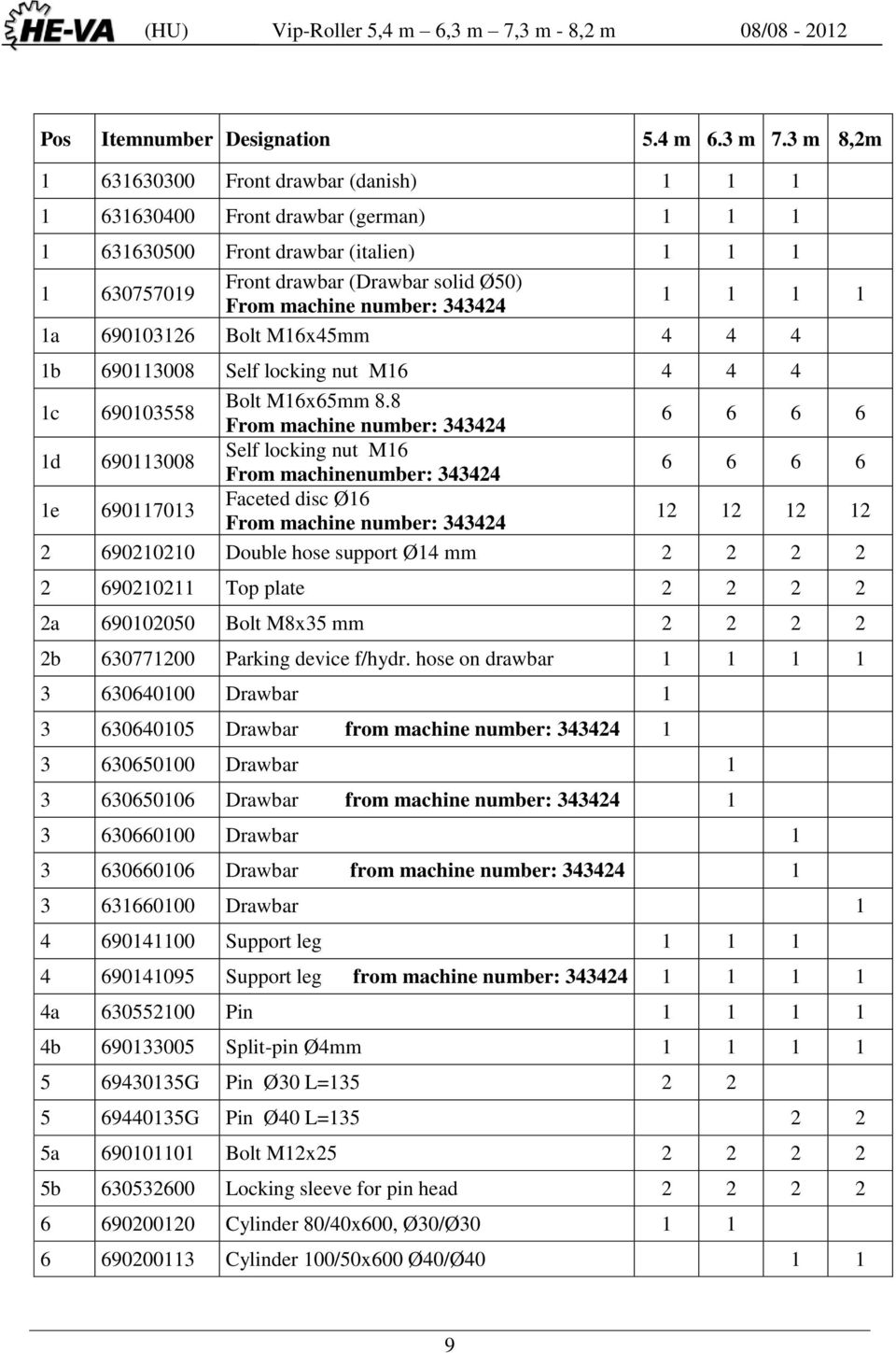

9 Pos Itemnumber Designation 5.4 m 6.3 m 7.3 m 8,2m Front drawbar (danish) Front drawbar (german) Front drawbar (italien) Front drawbar (Drawbar solid Ø50) From machine number: a Bolt M16x45mm b Self locking nut M c Bolt M16x65mm 8.8 From machine number: d Self locking nut M16 From machinenumber: e Faceted disc Ø16 From machine number: Double hose support Ø14 mm Top plate a Bolt M8x35 mm b Parking device f/hydr. hose on drawbar Drawbar Drawbar from machine number: Drawbar Drawbar from machine number: Drawbar Drawbar from machine number: Drawbar Support leg Support leg from machine number: a Pin b Split-pin Ø4mm G Pin Ø30 L= G Pin Ø40 L= a Bolt M12x b Locking sleeve for pin head Cylinder 80/40x600, Ø30/Ø Cylinder 100/50x600 Ø40/Ø

10 Pos Item.No. Designation 5.4 m 6.3 m 7.3 m 8.2m Transport brackets Ø470mm Transport brackets Ø530mm Transport brackets Ø550mm Nut M Bolt M20x Warning triangle a Bolt M5x b Faceted disc Ø c Self locking nut M Center frame for axle Ø50 END Center frame for axle Ø60 turned down to Ø Center frame a Hub M18/ kg a Hub /w brakes 3750 kg b Hub bolt M18 x 1.5 x c Hub nut M18 x d Bearing e Bearing f Sealing ring g Hub cover Ø62 mm G Pin Ø30 L=685 mm G Pin Ø40 L=685 mm a Bolt M12x b Locking sleeve for pin head Wing cylinder 70/40x600, Ø Bush Ø45/Ø31 L=50mm Wheel10.0/75x PLY Hjul 11.5/80x15,3-10 PLY Outer left section f/ axle Ø50 END Outer left section f/ axle Ø50 END Outer left section f/ axle Ø Outer left section f/ axle Ø Outer left section f/ axle Ø

11 Outer left section f/ axle Ø Outer right section f/ axle Ø50 END Outer right section f/ axle Ø50 END Outer right section f/ axle Ø50 END Outer right section f/ axle Ø Outer right section f/ axle Ø Outer right section f/ axle Ø Yderled højre for aksel Ø G Pin Ø30 L= G Pin Ø40 L= a Bolt M12x b Locking sleeve for pinhead Lubrication nipple M8x1,

12 5.2 Tengelyek és csapágyak Pos Item number Designation Axle for center section Ø50 St70 L=2370 END Axle for side section Ø50 St70 L=1940 END Axle for center section Ø60 St70 L= Axle for side section Ø60 St70 L= Axle for center/side section Ø50 St70 L=2370 END Axle for center/side section Ø60 St70 L= Axle for side section Ø50 St70 L=2913 END Axle for side section Ø60 St70 L= Axle for center/side section Ø60 St70 L= Stopring w/bolt Ø50mm END Stopring w/bolt Ø60mm a Bolt M10x Bearing SFT Bearing SFT Bearing UCF209 from year a Bolt M16x b Faceted disc Ø c Self locking nut M

13 5.3 Gyűrűk Agresszív Kíméletes 13

14 Pos Item number Designation 5,4 6,3 7, Cambridge smooth 15 (ø50) Aggressive END Cambridge serrated 15 (ø50) Aggressive END Cambridge smooth 18 (ø50) Lenient END Cambridge smooth 18 (ø50) Aggressive END Cambridge smooth 18 (ø60) Lenient Cambridge serrated 18 (ø50) Lenient END Cambridge serrated 18 (ø50) Aggressive END Cambridge serrated 18 (ø60) Lenient Cambridge glatring 21 (ø50) Aggressive END Cambridge glatring 21 (ø60) Lenient Cambridge glatring 21 (ø60) Aggressive Cambridge serrated 21 (ø50) Aggressive END Cambridge serrated 21 (ø60) Lenient Cambridge serrated 21 (ø60) Aggressive Cam 22 (ø50) Loose crosskill-ring 530 mm Hub f/ loose crosskill-ring Ø50 END Hub f/ loose crosskill-ring Ø Crosskill-ring ø485 mm (ø50) END Crosskill-ring ø485 mm (ø60) Corrugated ring ø500 mm END from april a D Corrugated ring NEW from april Plain ring ø505 mm (ø60)

15 5.4 Hidraulika 5.4 m m m m Pos. Itemnumber Designation Qtr Quick-coupling ½ E Dust cap blue (END) Dust cap red (END) Fitting straight 10-1/2 BSP Hydr.hose. 1/4 L=5350 mm Hydr. hose ¼ L=3300 mm Fitting, /8 BSP Filter plug (ventilation) 3/ Wing cylinder complete, 70/40x600 ø xxx See position 6 page Throttle 1 mm 2 Figyelem: Ellenőrizze a számokat és a csövek méretét mielőtt megrendeli az alkatrészeket. 15

16 5.5 Közúti világítás Pos. Vare nr. Betegnelse Bolt M5x Facet plate Ø Self-locking nut M Bracket f/lighting box Bolt M6x Facet plate Ø Self-locking nut M Light box (left) Light box (right) Rear light (complete) Glass f/rear light Bulb f/flasher 12V 1x21W BA15s Bulb f/rear and stop light 12V 1x21/5W BAY 15d Reflex (white) w/screwed pin and nut Reflex (red) w/hole Reflex (yellow) w/screwed pin and nut Side light (L+R) Glass f/side light (white) 2 16

17 Pos. Vare nr. Betegnelse Glass f/side light (red) Bulb f/side light 12V 10W BA15s Screw M5x Cable 5 x 1 mm², left Cable 5 x 1 mm², right Connecting box 105x105x Connector PG11 w/nut Cable 5 x 1 mm² Plug 7-poles DIN ISO Figyelem: Ellenőrizze a számokat és a kábelek méretét mielőtt megrendeli az alkatrészeket. 17

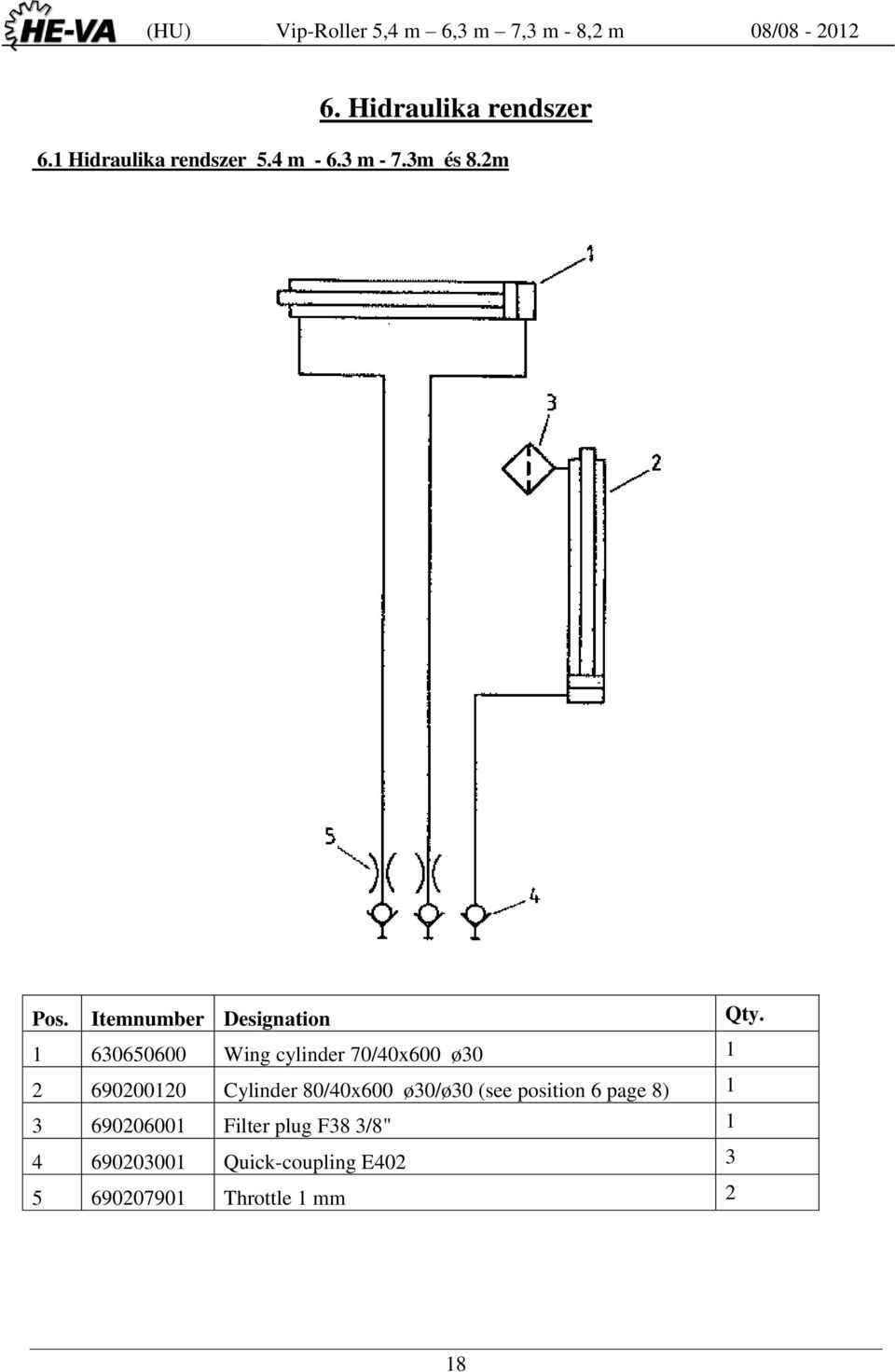

18 6. Hidraulika rendszer 6.1 Hidraulika rendszer 5.4 m m - 7.3m és 8.2m Pos. Itemnumber Designation Qty Wing cylinder 70/40x600 ø Cylinder 80/40x600 ø30/ø30 (see position 6 page 8) Filter plug F38 3/8" Quick-coupling E Throttle 1 mm 2 18

19 6.2 Világítás: Kapcsolási rajz 19

20 7. Kiegészítő felszereltség 7.1 Hidraulikus fék Pos. Vare nr. Betegnelse Stk Fitting /8 BSP Hydraulic hose 1480mm ¼ st/st Hydraulic hose 1260mm ¼ st/st Fitting 10mm Fitting T Hydraulic hose 5640mm ¼ st/st Fitting straight 10-1/2 BSP Quick coupling E402 ½ 2 Figyelem: Ellenőrizze a hidraulika csövek számát és méretét rendelés előtt. 20

21 7.2 Légfék 21

22 Pos. Item no. Designation w/nylon tube f/ membrane cyl. w/rubber hose for membrane cyl Membrane cylinder Hose fitting M16x1,5 m/ Ø12 fitting Test fitting, straight M16x1, Bonded seal PP Mounting set, short U-bracket Fitting, straight, lige M16x1,5, Ø15 hose Relay valve M22x1, Fitting, straight M22x1,5, Ø15 hose Fitting, straight M22x1,5, Ø10 hose Nylon tube Ø10x1mm Nylon tube Ø15x1,5mm Hose Ø14,5x5mm Hose fitting M22x1,5, m/ø12 fitting Support bushing for tube Ø10x1,5mm Support bushing for tube Ø15x1,5mm Brake power regulator M22x1, Trailer air brake valve M22x1, Plug Relief valve Fitting, straight M16x1,5+M22x1, Filter M22x1, Hose coupling M22x1,5 (red) Hose coupling M22x1,5 (yellow) V-Fitting M22x1, Air receiver 40ltr Drainage valve Suspension for air receiver Pressure ring M22x1, O-ring M22x1, Clamp mm

23 8.Jegyzetek 23

24 A változtatás joga fenntartva.
