Ipari munkahelyek ergonómiai értékelésének módszerei. A kézi anyagmozgatás értékelése

Átírás

1 Ipari munkahelyek ergonómiai értékelésének módszerei A kézi anyagmozgatás értékelése

2 EN : A1: Gépek biztonsága Az ember fizikai teljesítménye - Emelés fogalmai Kézi kezelés (manual handling): minden olyan tevékenység, amely emberi erőt igényel valamely tárgy emeléséhez, lerakásához, szállításához, más módon való mozgatásához vagy megtartásához. Kézi emelés (manual lifting): egy megnevezett tárgy emberi erővel való emelése, amikor azt kezdeti helyzetéből felfelé vagy lefelé mozgatják. Kézi szállítás (manual carrying): amikor egy tárgy emelve marad és vízszintesen mozgatják emberi erővel, az a szállítás. Vonatkoztatási tömeg (reference mass): a kockázatértékelési módszerhez javasolt tömeg (kg) egy tervezett használói népesség figyelembevételével. Tényleges tömeg (actual mass): a kézzel kezelt tárgy(ak) tömege (kg).

3 Elhelyezkedés Vízszintes elhelyezkedés (H) (horizontal location): a kezek középpontjainak vízszintes elhelyezkedése a bokák közötti középponttól távolodva, az emelés kezdetén és befejezésekor mérve. Függőleges elhelyezkedés (V) (vertical location): a kezek középpontjainak függőleges elhelyezkedése a padló felett, az emelés kezdetén és befejezésekor mérve. Függőleges elmozdulás (D) (vertical displacement): az emelés rendeltetési és kezdeti függőleges magassága közötti különbség abszolút értéke.

4 Csigolyaközti nyomóerő

5 Milyen egészségkárosodással kell számolnom, ha kézi anyagmozgatással foglalkozom? Korongkopás Ülőideg becsípődés Gerincsérv (különösen az alsó ágyékcsigolyáknál) Izomgörcs a hát/csípő izmaiban Ínproblémák (főleg a csuklóban és a könyökben lévő inak sérülése) Izomhúzódás a karban (főleg a forgatóizom és az alkar sérülése). A már korábban is fennálló degeneratív állapot súlyosbodása.

6 Mi van a háttérben? Gerincsérv: akkor fordul elő, amikor a porckorong belső része nyomást gyakorol egy idegre. Fájdalom vagy zsibbadtság a lábban a hát alsó részénél fellépő sérv általános tünete.

7 Milyen anyagmozgatási helyzetek vannak? Szállítás Emelés / süllyesztés Tolás / húzás Anyagmozgatás gépi eszköz segítségével Tartás Kézi mozgatás csoportosan

8 Az ember, mint mechanikus szerkezet Ha egyenes háttal emelünk, akkor a porckorongon az erőeloszlás természetes (balra) Görbe háttal történő emelésnél fokozott a porckorongsérv esélye! (jobbra)

9 Munkadarab különböző magasságokban lévő raklapra helyezése A dolgozó mindkét kezével egy-egy 5 kg terhet mozgat. Közel a testéhez Kb. könyökmagasságba n (itt 70 cm) Ebben a testhelyzetben a legkisebb a terhelés

10 Munkadarab különböző magasságokban lévő raklapra helyezése 70 cm közeli Normál testhelyzet 50 cm szint távoli Váll: 7*, Derék: 4* 70 cm távoli Váll: 5* Derék 6* Minél messzebb kerül a testtől a teher, annál nagyobb lesz a terhelés. A jobboldali ábrák alatti számok azt jelzik, hogy a jobb váll és a derék terhelése hányszorosára nőtt a normál helyzethez képest

11 Munkadarab különböző magasságokban lévő raklapra helyezése 70 cm közeli Normál testhelyzet 20 cm közeli Váll: 5* Derék: 6* 90 cm középen Váll: 7* Derék: 1,3* A hajolással és a nyújtózással a terhelés szintén emelkedik. A jobboldali ábrák alatti számok azt jelzik, hogy a jobb váll és a derék terhelése hányszorosára nőtt a normál helyzethez képest

12 Mi befolyásolja az anyagmozgatás kockázatát? Befolyásoló kockázati tényezők Munkahelyelrendezés Eszközhasználat Teher jellege Teher megfogása Módosító kockázati tényezők Munkaszervezet Feladat követelmények Kockázati tényezők (közvetlen terhelés) Erőkifejtés Testhelyzet Ismétlődés és időtartam Rezgés Módosító kockázati tényezők Személyi tényezők A dolgozó Test válasza Hatás a dolgozóra igénybevétel Hosszú távú Rövid távú Hosszútávú igénybevétel szöveti leváltozásoik Fáradság (kipihenhető) HMM Nem gyakorol visszafordíthatatlan hatást a dolgozóra

13 Az anyagmozgatás kockázatát meghatározó dolgok Közvetlen tényezők Erőkifejtés mértéke Testtartás (kellemetlen, statikus) Ismétlés és időtartam rezgés Módosító tényezők: Dolgozó személyi jellemzői (pl. erőnlét) Munkaszervezet (pl. van-e segítség) Befolyásoló tényezők Munkahely elrendezés Munkakörnyezet, Emelési mód, Teher jellemzői.

14 Veszélyek I. A teher túl nehéz, vagy instabil, A teher helye nem megfelelő (kezdeti, vagy végpozíció, pl. emelés padlóról, fejfölé helyezés), Gyakori törzsfordítás, hajlongás, fej fölötti munkavégzés, Nincs megfelelő megfogási lehetőség, Hosszú ideig tartó munkavégzés görnyedt, feszített testhelyzetben, Esés, csúszás veszélye akadály, vagy hulladék miatt, Hirtelen emelés, munkavégzés, bemelegítés nélkül.

15 Veszélyek II. Fizikai munka, például emelés, tolás vagy húzás (ez a legjelentősebb, mivel a sérülések 50%-át ez okozza) Gyakori kicsavart testhelyzet Megcsúszás, megbotlás és elesés Statikus ülés vagy állás hosszú ideig Sokáig megtartott merev testhelyzet (még a legkényelmesebb is) Vibráció (főleg ipartelepeken és járművekben az ülések)

16 Nehéz teher A sérülésveszély annál nagyobb, minél nehezebb a teher, tovább tart a mozgatás, gyakrabban kerül sor az emelésre. A nap során összesen megmozgatott tömeg és emelési idő a meghatározó.

17 Az emelhető teher ideális tömege függ az emelés helyétől Vállmagasság Könyökmagasság Kézfejmagasság Lábszár közép-magasság Nő Férfi

18 Helyes tolás A fogók körülbelül 1 m magasan legyenek. A terhet inkább toljuk, ne húzzuk. Ez kevésbé veszi igénybe a hát alsó részének izmait, és általában jobb látási viszonyokat biztosít. Teher mozgatásakor tudnunk kell, hogy hol fog megállni, és fokozatosan kell lelassítani. A legjobb felületi tulajdonságú útvonalat válasszuk, és kerüljük azokat az ajtókat, amelyeket nyitva kell tartani, amíg átvisszük a terhet.

19 Figyeljünk a munkakörnyezetünkre! Anyagtárolás kellő magasságban (nem padlószinten), Tárolónál tér biztosítása a biztonságos megfogáshoz, a törzs hajlítása, csavarása nélkül, Tárolás a felhasználás helyén (mozgatási út rövidítése), Nagy terhek osztása kisebb, könnyebb egységekre, A munkafelület helyzetének beállítása (magasság, dőlésszög), Alkalmas megfogás biztosítása, Emelés segédeszközzel (csörlő, lift, emelőasztal, stb.), Hajlongás és nyújtózkodás minimalizálása (heveder, emelőhorog, stb.), Mozgásterület, közlekedők biztosítása (tisztán és szabadon tartás).

20 Hogyan vigyázzak magamra? Ha úgy gondolod, hogy nem vagy képes a teher mozgatására, kérj segítséget! Mindig neked kell a terhet mozgatni, nem fordítva! Előbb gondolkozz, utána cselekedj! Mérd fel a feladatot. Tested legyen egyensúlyban. Kerüld az előrehajlást. Ne csavard el a törzsedet. Mozgásod legyen sima és folyamatos. Mindig lásd, hogy hova lépsz. Használj kézi segédeszközt, ahol lehet. Jobb tolni (esetleg húzni) a terhet, mint vinni azt. használd az egyéni védőeszközt, ahol szükséges. szorítsd a terhet szorosan a testhez

21 A helyes emelés elvei Lábakat szét Kis lépést előre Térdet behajlítani Több lépésben emelni Hátat egyenesen tartani Közel a testhez a terhet Kisé előre hajolni a jobb fogásért Vállak egy szintben Határozott fogás Először letenni, utána igazítani

22 Módosított emelési egyenlet (RLE) Ajánlott Emelési Tömeg Korlát (RWL) és Emelési Index (LI) RWL=LC x HM x VM x DM x AM x FM xcm Megfogás Gyakoriság Aszimmetria Szorzók: 0-1 Távolság Függőleges helyzet Vízszintes helyzet Teherállandó 23 kg

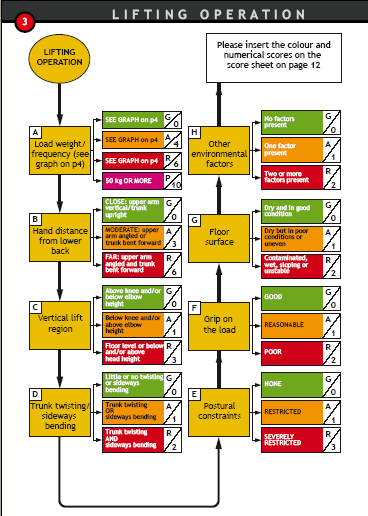

23 Kézi anyagmozgatás értékelő lap (Manual Handling Assessment Charts) (MAC) Emelési műveletek Teherhordás (cipelés) Csoportos anyagmozgatás

24 Manual Handling Assessment Charts (MAC) Logikus, Egyszerű, áttekinthető, Szemléletes

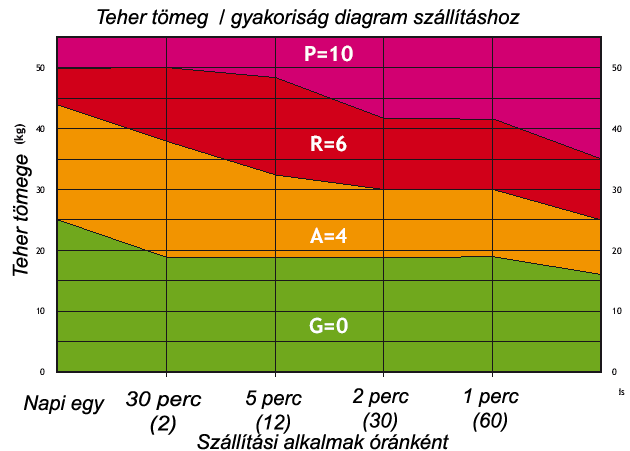

25 Tömeg / Gyakoriság

26 Környezeti akadály Zavartalan mozgás: 0 pont (zöld) Emelés közben kényszer-testtartás a helyszűke miatt vagy a munkahely kialakítás miatt : 1 pont, (sárga) Erősen korlátozott testtarás: 3 pont (piros)

27 Megfogás lehetősége Célszerűen, jól tervezett markolatok vagy laza részek, melyek kényelmes fogást engednek: 0 pont (zöld) Tárolók gyengén kialakított markolatokkal vagy az ujjaknak derékszögben kell állniuk alul: 1 pont (sárga) Rosszul kialakított tárolók, lógó részek, szabálytalan testek, nehezen kezelhető, formátlan, kiszámíthatatlan terhek: 2 pont (piros)

28 Padozat minősége Száraz, tiszta, jó állapotú padló: 0 pont (zöld) Száraz padló, de rossz állapotban, egyenetlen, kopott: 1 pont (sárga) Szennyezett, nedves vagy lejtős padló, vagy bizonytalan alátámasztás: 2 pont (piros)

29 Egyéb körülmény Kirívó hőmérséklet; Erős légmozgás; Kirívó megvilágítási helyzet (sötét, vakító, gyenge kontraszt). Nincs: 0 pont (zöld) Egy tényező: 1 pont (sárga) Több tényező: 2 pont (piros)

30 Szállítási távolság 2-4 m: 0 pont (zöld) 4-10 m: 1 pont (sárga) 10m + : 3 pont (piros)

31 Akadályok az útvonalon Nincs akadály: 0 pont (zöld) Ha lejtőn felfelé kell vinni, lépcsőn fel, zárt ajtón át, veszélyes helyek közt, 2 pont (sárga) Létrán felvitel: 3 pont (piros)

32 értékelő lap PONTSZáM Kockázati tényező emelés szállítás Teher súlya és az emelés gyakorisága 4 Kezek távolsága a hát alsó részétől 3 Függőleges emelési zóna Törzs megcsavarodása/oldalra hajlása Aszimmetrikus törzs/teher (szállításnál) 1 Testhelyzetre ható kényszerek 0 A teher megfogása 0 Padló felülete 0 Egyéb környezeti tényezők 0 Szállítási távolság 1 Akadályok az útvonalon (csak szállítás) 0 Kommunikáció és koordináció (csak csoportos anyagmozgatás) Más kockázati tényezők, például egyéni jellemzők, pszichoszociális tényezők, stb. Össz: 9 csoport

33 Számítógéppel támogatott antropometriai tervezés, CAAA

34 CAAA fogalma A számítógéppel támogatott antropometriai tervezés és értékelés (Computer Aided Anthropometric Assessment, CAAA) korszerű számítógépes termékértékelő módszer, melyben a termék és környezetének elektronikus modelljébe helyezhetjük a potenciális vagy valós felhasználó releváns modelljét. A funkcionális testhelyzetek segítségével kimutathatók a helyszükségleti, elérési, látási megfelelőségek vagy deficitek. Fejlettebb változatai terhelésértékeket is számítanak.

35 MANNEQUIN

36 ANTHROPOS

37 BOEMAN

38 RAMSIS

39 Az illesztés folyamata Termék, termékkörnyezet modellje (CAD) CAAA Antropometriai adattár Embermodell meghatározása Funkcionális testhelyzet beállítása Értékelés Illesztés mértékének meghatározása Felhasználói kört jellemző tulajdonságok alapján

40 Antropometriai értékelés ADAPS programmal 1.

41 Valódi virtuális munka emberekkel A Jack figurák antopometriailag pontos figurák 71 szegmensből 69 csuklóval 135 szabadságfokkal A figurák ANSUR (Army Natick Survey User Requirements) 1988 adatbázis alapján Teljes körű skálázás

42 Testhelyzetek Előre definiált és saját testhelyzetek Megjelenítés csontvázzal

43 Intelligens testhelyzet kontroll Testhelyzet mozgatás a valós test mozgásának megfelelően Különálló csuklók mozgatása (valós mozgáshatárokkal)

44 Látótér, és látási zóna Látótér (bármelyik szemre) Látási zóna

45 Kéztartás, megfogás kézzel Teljesen kidolgozott kéz Számos intelligens kézpozíció Adott geometria megfogása

46 Animációs rendszer Mozgások definiálása Intelligens mozgáselemek (járás, fej mozgatás, stb.) Két testhelyzet mozgással összekötése Időzített mozgások Mozgások visszajátszása

47 Jack Ergonómiai célzatú alkalmazás, Termékek és munkafolyamatok értékeléséhez, Pontos digitális embermodellel dolgozik, Melyet a munkakörnyezet digitális modelljéhez illeszthetünk.

48 Jack 2. Lower back analysis LowBackAnalysis.avi mellékelve

49 Push Pull - Carry

50 EN : A1: Gépek biztonsága Az ember fizikai teljesítménye 2. rész: A gépek és a géprészek kézi kiszolgálása Kézi anyagmozgatás

51 1005 Alkalmazási terület Otthoni és munkahelyi alkalmazás Alkalmazási terület gépek, azok szerkezeti részei és a géppel megmunkált tárgyak (bemeneti/kimeneti) kézi kiszolgálása 3 kg vagy nehezebb tárgyak szállítási távolság 2 m-nél kisebb emelés, süllyesztés és szállítás Nem alkalmazási terület tárgyak tartása, nyomás / húzás, kéziszerszámok tartása, ülőmunka 3 kg-nál könnyebb tárgyak mozgatását az tárgyalja

52 A kockázatcsökkentés háromszintű megközelítése a kézi kiszolgálási tevékenység megelőzése, amennyire lehetséges; a műszaki segédeszközök alkalmazása; a tevékenységhez tartozó kockázati szint további csökkentése a kezelési tevékenységek optimalizálásával

53 I. értékelés területei Emelt tárgy Tömeg Tömegeloszlás Méret (60 * 50 * láthatóság) Megfogás (2 5 cm átmérő, 12,5 cm hossz) Ember-gép kapcsolat Vízszintes helyzet (25 cm) Függőleges helyzet Művelet gyakorisága Testtartás (l. 4. rész) Mozgatás távolsága (2 m) Egykezes emelés Kétszemélyes emelés Mozgatás a tárgy forgatásával További fizikai követelmények Megfogás Környezeti tényezők ENV 26385

54 A referenciatömeg meghatározása

55 A kockázatértékelés elmélyülő megközelítése Értékelés kritikus értékek alapján Intézkedés kell az ergonómiai fejlesztésre Értékelés táblázatok alapján Intézkedés kell az ergonómiai fejlesztésre Értékelés számítások alapján A berendezés újratervezése A kockázat az elfogadható szint alatt marad az értékelés alapján

56 I. értékelés kritikus értékek alapján csak kétkezes művelet; akadálytalan álló testhelyzet és mozgások; csak egy személy érintett; rántásmentés emelés; jó megfogási viszonyok a kezek és a tárgyak között; megfelelő súrlódási viszonyok a láb és a padló között; az emelésen kívüli kézi kiszolgálási tevékenység minimális; az emelendő tárgyak nem túl hidegek, melegek vagy szennyezettek; mérsékelt hőmérsékleti környezet, 8 órás műszak

57 I. Elfogadott esetek referenciatömeg tömeg 70%-a; függőleges elmozdulás max 25 cm, és nem kerül a csípő alá vagy a vállmagasság fölé; a törzs egyenes, és nem fordul el, a terhet a testhez közel tartják, max 1 emelés 5 percenként). referenciatömeg tömeg 60%-a; az emelés függőleges elmozdulása a vállmagasság és a könyökmagasság közé esik, a törzs egyenes, és nem fordul el; a terhet a testhez közel tartják, max 1 emelés 5 percenként.

58 II. Elfogadott esetek referenciatömeg tömeg 50%-a; a teher függőleges elmozdulása legfeljebb 25 cm, és nem kerül a csípő alá vagy a vállmagasság fölé, max 2,5 emelés percenként, a törzs egyenes, és nem fordul, a terhet a testhez közel tartják. referenciatömeg tömeg 30%-a; a teher függőleges elmozdulása legfeljebb 25 cm, a teher nem kerül a csípő alá vagy a vállmagasság fölé, max 5 emelés percenként, a törzs egyenes, és nem fordul el, a terhet a testhez közel tartják;

59 értékelés táblázat alapján Szorzószámok az ajánlott tömeghatár (RML2) számításához Függőleges szorzószám (VM) Elmozdulási szorzószám (DM) Vízszintes szorzószám (HM) Aszimmetria-szorzószám (AM) Fogási szorzószám (CM) Frekvencia- szorzószám (FM )

60 értékelés Ajánlott tömeg: RM2 = Mref x VM x DM x HM x AM x CM x FM) Ri = Mtény / RML2 Ri <= 0,85 esetén a kockázat elfogadható 0,85 < Ri < 1,0 a kockázat jelentős Ri >= 1,0 újratervezés szükséges

61 EN : A1: Gépek biztonsága Az ember fizikai teljesítménye 3. rész: A gépkezeléshez ajánlott erőhatárok Erőkifejtés (tolás, húzás, ülés, pedál)

62 Meghatározó akció Erőeloszlás Felhasználói kör Általános populáció vagy Meghatározott populáció I. számítás A felhasználói kör által az akcióban kifejthető legnagyobb erő Szorzótényezők Sebesség és Gyakoriság és Időtartam II. számítás legnagyobb erő a sebesség, gyakoriság és az idő tartam figyelembe vételével Szorzótényező Elviselhetőség és kockázat A berendezés használatánál a szükséges akció kockázatelemzése III. számítás
