1 TETÕ HELYETT MONDD: Bramac Naptetõ Beépítési Útmutató

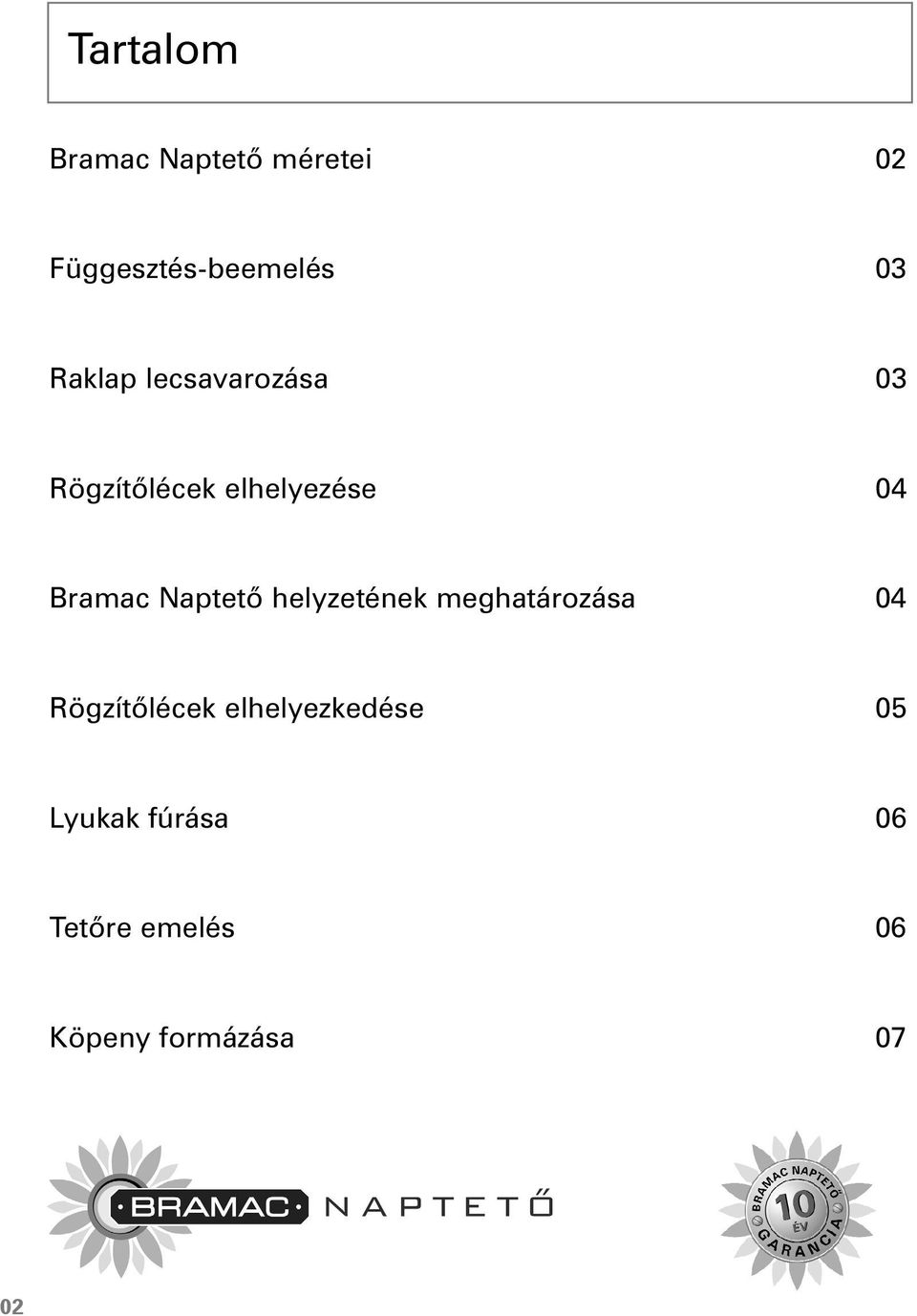

2 Tartalom Bramac Naptetõ méretei 02 Függesztés-beemelés 03 Raklap lecsavarozása 03 Rögzítõlécek elhelyezése 04 Bramac Naptetõ helyzetének meghatározása 04 Rögzítõlécek elhelyezkedése 05 Lyukak fúrása 06 Tetõre emelés 06 Köpeny formázása 07 02

3 Függesztés-beemelés A Bramac Naptetõ mozgatása kizárólag daruval és Bramac emelõkötél használatával a gyárilag elhelyezett függesztési pontokhoz csatlakoztatva megengedett! Kézzel vagy egyéb módon végzett mozgatás a Bramac Naptetõ károsodásához vezethet. Raklap lecsavarozása Fontos, hogy a Bramac Naptetõ mozgatás közben vízszintes helyzetben legyen. Erõs szélben a munkálatokat fel kell függeszteni! A Bramac Naptetõ kb. másfél méteres magasságba kell emelni, a raklap a Bramac Naptetõ aljához csavarozással van rögzítve. A csavar kihajtható anélkül, hogy a függõ teher alatt kelljen tartózkodni. A Bramac Naptetõ kicsomagolása után az ereszoldali köpenyt egyenesre kell kihajtani. 03

4 Rögzítõlécek elhelyezése A tetõfelületen két darab pótléc elhelyezése szükséges. Ezeket a pótléceket csavarozással (nem pedig szegezéssel) kell rögzíteni. Pótlécként felhasználhatóak a raklapon található lécek is. A csavarozáshoz szükséges behajtófej megtalálható a mellékelt egységcsomagban. A Bramac Naptetõ helyzetének meghatározása A Bramac Naptetõ elhelyezésénél törekedni kell arra, hogy az a taréjgerinc közelébe kerüljön. (A hó a gerinc közelében elõbb elolvad és kisebb a beárnyékolódás lehetõsége is.) A gerinctõl kb cm-t kell visszamérni, majd az ebben a tartományban található tetõléctõl kell kezdeni a pótlécek helyének kimérését az ábrán feltüntetett módon. 04

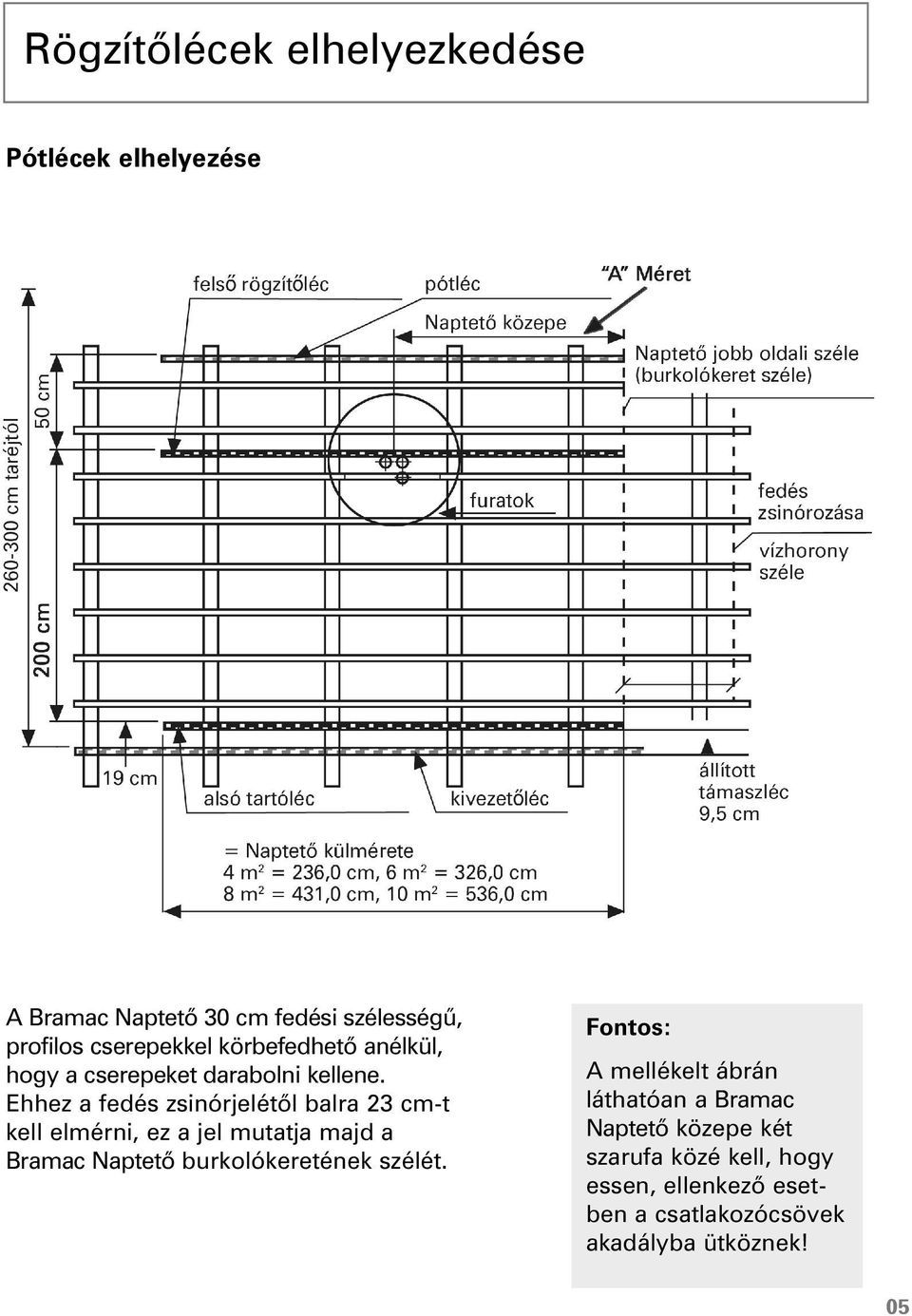

5 Rögzítõlécek elhelyezkedése Pótlécek elhelyezése A Bramac Naptetõ 30 cm fedési szélességû, profilos cserepekkel körbefedhetõ anélkül, hogy a cserepeket darabolni kellene. Ehhez a fedés zsinórjelétõl balra 23 cm-t kell elmérni, ez a jel mutatja majd a Bramac Naptetõ burkolókeretének szélét. Fontos: A mellékelt ábrán láthatóan a Bramac Naptetõ közepe két szarufa közé kell, hogy essen, ellenkezõ esetben a csatlakozócsövek akadályba ütköznek! 05

6 Lyukak fúrása A csatlakozócsövek helyét a mellékelt papírsablon mutatja. A felsõ pótlécen fel kell jelölni a Bramac Naptetõ középtengelyét. Fontos, hogy a csatlakozócsövek a beépítéskor ne szoruljanak a Bramac Naptetõ alá, illetve ne sérüljenek. Tetõre emelés A Bramac Naptetõ közvetlenül az elhelyezés elõtt a tetõsíknál kissé meredekebbre kell állítani, hogy a Bramac Naptetõ hátoldalán lévõ támaszléc könnyen felfeküdjön a pótlécre. A Bramac Naptetõt elõször a mellékelt csavarokkal a pótlécekhez kell rögzíteni, a kötelet csak ezután szabad eltávolítani. 06

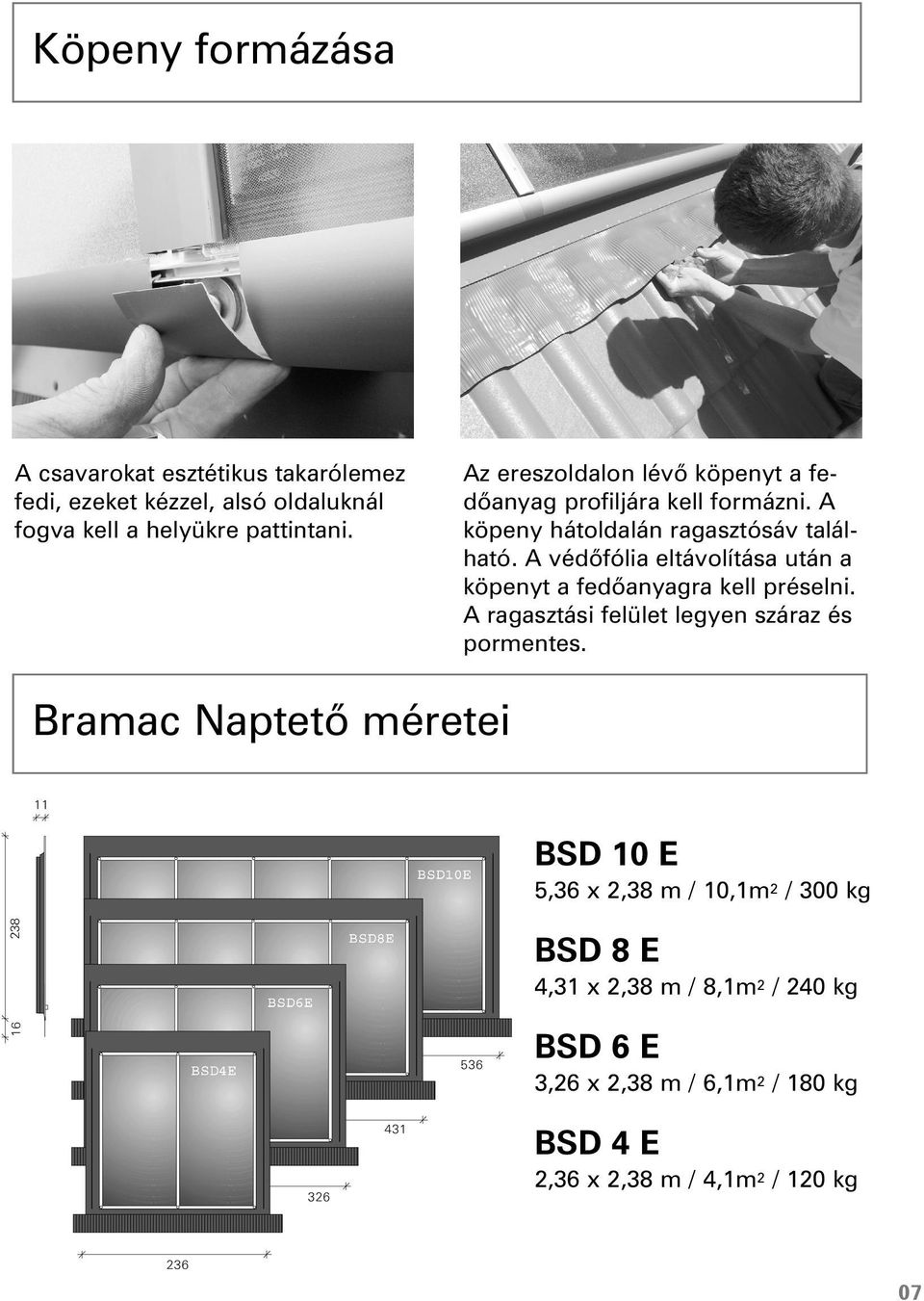

7 Köpeny formázása A csavarokat esztétikus takarólemez fedi, ezeket kézzel, alsó oldaluknál fogva kell a helyükre pattintani. Az ereszoldalon lévõ köpenyt a fedõanyag profiljára kell formázni. A köpeny hátoldalán ragasztósáv található. A védõfólia eltávolítása után a köpenyt a fedõanyagra kell préselni. A ragasztási felület legyen száraz és pormentes. Bramac Naptetõ méretei BSD 10 E 5,36 x 2,38 m / 10,1m 2 / 300 kg BSD 8 E 4,31 x 2,38 m / 8,1m 2 / 240 kg BSD 6 E 3,26 x 2,38 m / 6,1m 2 / 180 kg BSD 4 E 2,36 x 2,38 m / 4,1m 2 / 120 kg 07
