1 Fűtétechnika HS Termék katalógu Korzerű fűtéi megoldáok az energiatakarékoág é komfort jegyében. Fűtőtet zerelvények Termoztatiku érzékelők Exkluzív kialakítáú zelepek Padlófűté zabályozók Helyiég termoztátok Strangzabályozók HMV rendzerek bezabályozó zerelvényei 23% akár energia megtakarítá a living connect távolról programozható fűté- zabályozónak közönhetően

2 Tartalomjegyzék I. Bevezeté 4. oldal II. Termoztatiku fűtőtet zelepek, cavarzatok 6. oldal III. Termoztatiku érzékelők 15. oldal IV. Xtra Collection exkluzív zerelvények 23. oldal V. Padlófűté zerelvények 33. oldal VI. Padlófűté zabályozók 39. oldal VII. Danfo Link 43. oldal VIII. Elektromo padlófűté 47. oldal IX. Helyiég termoztátok 49. oldal X. Strangzabályozá 51. oldal XI. Dinamiku trangzabályozók 52. oldal XII. Statiku trangzabályozók 61. oldal XIII. Egyéb zerelvények 64. oldal XIV. Szereléi útmutatók 65. oldal

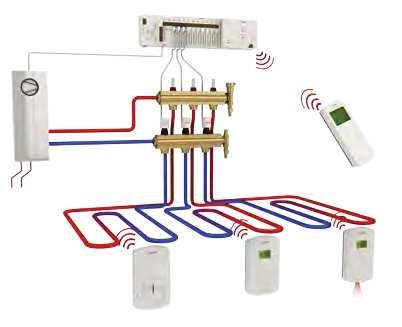

3 Danfo Kft Budapet, Váci út 91. CF2+ vezeték nélküli padlófűté zabályozó rendzer Padlófűté zabályozók CF-MC központi egyég 5, vagy 10 zelepkimenet vezérléére haználható központ. Az egye helyiégekben elhelyezett vezeték nélküli termoztát alapján kapcolja a fűtőkörön elhelyezett TWA zelepmozgatókat. Szivattyú é kazán relé kimenettel i rendelkezik. Típu Megnevezé Cikkzám CF-MC Központi egyég, 10 kimenet (24V) 088U0240 CF-MC Központi egyég, 5 kimenet (24V) 088U0245 CF-RC távvezérlő. Az öze kézülékhez catlakozik, egítégével zámo kényelmi funkció érhető el: időzített fűtézabályozá, takarék program, intelligen fűtéoptimalizálá, termoztátok távvezérlée. Típu Megnevezé Cikkzám CF-RC Távvezérlő CF2+ vezeték nélküli rendzerhez 088U0221 CF-RS zobatermoztát A hőméréklet 5-35 C között a tekerőgombbal állítható. Típu Megnevezé Cikkzám CF-RS Szobatermoztát tekerőgombbal 088U0210 CF-RP zobatermoztát közöégi léteítményekbe, középületekbe. Típu Megnevezé Cikkzám CF-RP Szobatermoztát rejtett állítógombbal 088U0211 CF-RD zobatermoztát digitáli kijelzővel. Hőméréklet cökkenté / időzítő funkcióval. Típu Megnevezé Cikkzám CF-RD Szobatermoztát kijelzővel 088U0214 CF-RF zobatermoztát digitáli kijelzővel, infrahőmérővel. A helyiég é a padló hőméréklete alapján zabályozza a fűtét. Típu Megnevezé Cikkzám CF-RF Szobatermoztát kijelzővel, infrahőmérővel 088U

4 Termékinformáció telefonzám: CF2+ vezeték nélküli padlófűté zabályozó rendzer CF-RU jeltovábbító. A vezeték nélküli hálózat kiterjeztéére, távoli termoztát eléréére. Típu Megnevezé Cikkzám CF-RU Jelimétlő egyég, a hatótáv megnöveléére 088U0230 Kiegézítők, tartozékok. Típu Megnevezé Cikkzám Padlófűté zabályozók CF-EA Külő antenna, 2 m kábellel 088U0250 CF-EC Hozabbító kábel az antennához 5 m 088U0255 CF-DS Harmatpont érzékelő 088U0251 CF-WR Vezeték nélküli relé 088U0252 CF2+ rendzer alkalmazái példák Kombinált rendzer: radiátoro fűté é padlófűté Hűtéi / fűtéi rendzer harmatpont-érzékelővel Hűtéi / fűtéi rendzer automatiku átváltáal Hőzivattyú rendzer 41

5 Danfo Kft Budapet, Váci út 91. Baic Plu 2 vezetéke padlófűté termoztátok Dupla relé kivitel, kazán vagy zivattyú vezéreléére i Padlófűté zabályozók Baic Plu 2 termoztátok helyiég vagy felület hőmérékletet zabályozára. A termoztátok 230V-o kimenettel rendelkeznek, amivel közvetlenül vezérelhetők zóna zelepek vagy az oztókon elhelyezett TWA meghajtók. A dupla relé kivitel alkalma kazán vagy a zivattyú indítáára. Az kijelzővel felzerelt modellek félig falba üllyeztett kivitelűek, beépítéükhöz négyzöglete zerelvénydoboz zükége. Típu Megnevezé Cikkzám WT-T WT-D Szobatermoztát, kézi tárcá hőméréklet beállítái lehetőéggel, fűté ki pozícióval. Beállítái tartomány 5-25 C. Piro/zöld üzemállapot jelző LED, Falon kívülre zerelhető. Szobatermoztát LCD kijelzővel. Padlóhőméréklet érzékelő catlakoztatái lehetőéggel. Funkciók: padló hőméréklet korlátozá, helyiég fagyvédelem, távollét program, kikapcolt állapotban helyiég hőméréklet kijelzé. 1 db 230V NO-NC váltó relé. 088U U622 WT-DR WT-P WT-PR FH-CWF Megegyezik WT-D kivitellel, rendelkezik további 1 db fezültégmente NO relével, pl. kazán, zivattyú vezérléhez. Szobatermoztát LCD kijelzővel. 5+2nap programozái lehetőéggel. Padlóhőméréklet érzékelő catlakoztatái lehetőéggel. Funkciók: padló hőméréklet korlátozá, helyiég fagyvédelem, távollét program, kikapcolt állapotban helyiég hőméréklet kijelzé. 1 db 230V NO-NC váltó relé. Megegyezik WT-P kivitellel, rendelkezik további 1 db fezültégmente NO relével, pl. kazán, zivattyú vezérléhez. Padlófelület hőméréklet érzékelő (NTC 30 kohm 20 C) 088U U U U0610 Vizacapó zelep Túláram zelep Szelepmozgató TWA Termoztát WT-T/D/P Termoztát WT-DR/PR Termoztát WT-DR/PR Érzékelő (opció) FH-CWF Kazán RA-N + FTC o C Szabályozái tartomány: o C Kazán előremenő hőméréklet > 60 C eetén zükége zerelvények 42

6 VII. Danfo Link rendzer Danfo Link CC é living connect vezeték nélküli fűtézabályozá a kényelem, a maximáli komfort é az energiahatékonyág érdekében. A vezeték nélküli kommunikáció technológiát haználó rendzer lehetővé tezi, hogy a Danfo Link CC egy központi helyről, vezeték nélkül zabályozza a fűtőteteken elhelyezett living connect termoztátokat, é az egyéb Danfo Link kézülékeket. A rendzer beépítée é konfiguráláa egyzerű, a zíne, érintőképernyővel gyerekjáték a beállítá. Danfo Link A living connect meglévő rendzerek korzerűítééhez i könnyedén haználható, egyzerűen le kell cerélni a régi termoztátot. A Danfo Link rendzer többek között zobatermoztáttal (RS), padlófűté vezérlővel (HC), kazánrelével (BR), vagy elektromo padlófűté kapcoláára alkalma padlótermoztáttal (FT) egézíthető ki. A Danfo Link egítégével egy komplett ház fűtézabályozáa vezérelhető. Radiátortermoztát Radiátortermoztát Padlótermoztát Radiátortermoztát Radiátortermoztát Padlófűté zabályozó Elektromo padlófűté: fűtőkábel, vagy fűtőzőnyeg Szobatermoztát Szobatermoztát Központi vezérlő 43

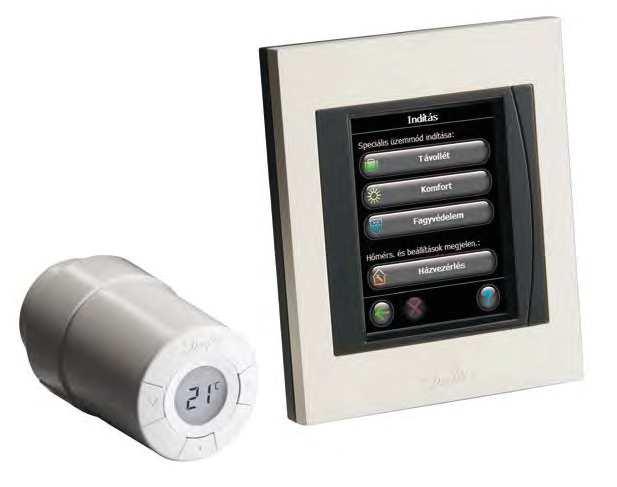

7 Danfo Kft Budapet, Váci út 91. Danfo Link rendzer Magyar nyelvű menü, zíne érintőképernyő Danfo Link Danfo Link CC központ tápegyéggel. Az öze helyiég fűtéének zabályozáát, é a catlakoztatott ezközök működtetéét végzi. Az érintőképernyő kijelző egyzerű kezelét é üzemeltetét biztoít. A kényelmi é extra funkciók egítégével jelentő fűtéi energia megtakarítá i elérhető. Típu Megnevezé Cikkzám Danfo Link CC Központi egyég. Szabvá nyo 65 mm-e elektromo zerelvénydoboz ra építhető tápegyéggel (PSU). 014G0282 Danfo Link CC Központi egyég. Falon kívülre zerelhető, konnektorba dugható tápegyéggel (NSU). 014G0283 eu.bac A+ energiatanúítvány living connect digitáli programozható fűtőtet termoztát. LCD kijelző, zellőzteté mód, éjzakai fűtécökkenté, zabadág üzem, nyári zelepjáratá, gyerekzár. 2 db elemmel működik. Típu Megnevezé Cikkzám living connect Rádióvezérléű radiátortermoztát Danfo RA é M30 x 1,5 zelepekre 014G0002 Adapter Adapter M28 x 1,5 zelepekre, pl. Herz 014G0256 Danfo Link RS zoba termoztát a helyiég hőmérékletének vizajelzéére. Típu Megnevezé Cikkzám Danfo Link RS Vezeték nélküli zobahőmérő 014G0158 Szivattyú é kazán vezérléel Danfo Link HC padlófűté vezérlő egyég, 5 vagy 10 fűtéi zónához. Beépített tápegyég a 24V-o kimenetekhez, melyekre az oztóra zerelt TWA meghajtók catlakoztathatók. Relé kimenet zivattyú vagy kazán indítához. Típu Megnevezé Cikkzám Danfo Link HC Vezeték nélküli padlófűté vezérlő (10 zóna) 014G0100 Danfo Link HC Vezeték nélküli padlófűté vezérlő (5 zóna) 014G

8 Termékinformáció telefonzám: Danfo Link rendzer Danfo Link BR kazán indító relé. Típu Megnevezé Cikkzám Danfo Link BR Vezeték nélküli kazánrelé 014G0272 Danfo Link Danfo Link FT padlótermoztát elektromo padlófűté zabályozáára, padlóhőméréklet érzékelővel. Típu Megnevezé Cikkzám Danfo Link FT Vezeték nélküli padlótermoztát 088L1908 Pl. redőny, világítá vezérlééhez Danfo Link HR zerelvénydobozba zerelhető, rejtett ki/be kapcoló, távvezérelhető relé. Típu Megnevezé Cikkzám Danfo Link HR Beépíthető vezeték nélküli relé 014G0271 Danfo Link PR fali catlakozó-aljzatba dugható ki/be kapcoló, távvezérelhető relé. Típu Megnevezé Cikkzám Danfo Link PR Konnektorba dugható vezeték nélküli relé 014G0270 Danfo Link CF-RU jelimétlő egyég a rendzer hatótávolágának növeléére. Típu Megnevezé Cikkzám Danfo Link CF-RU Vezeték nélküli jelimétlő 088U

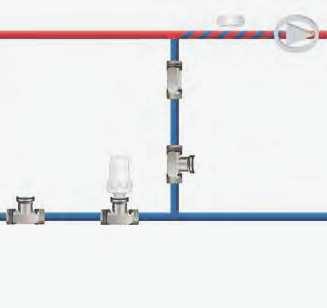

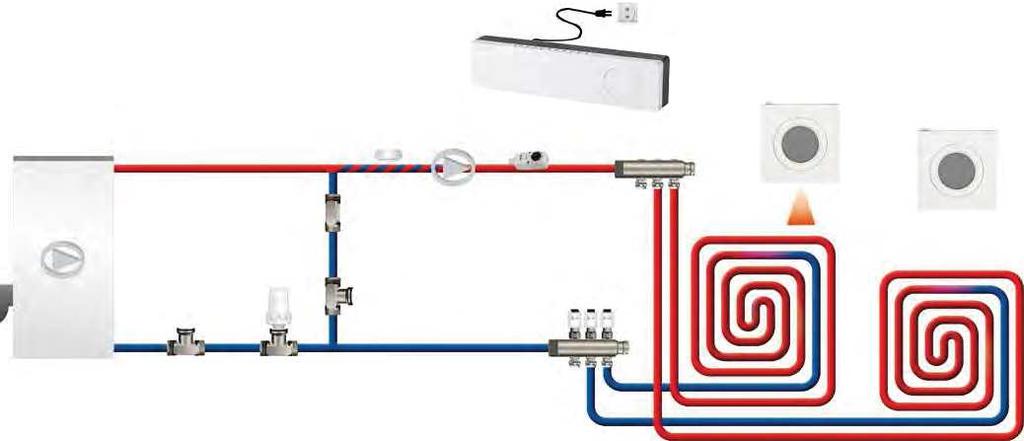

9 Danfo Kft Budapet, Váci út 91. Danfo Link rendzer példa padlófűtére 230V / 50Hz Danfo Link RA-N RA-N + FTC + FTC o C o Kazán előremenő hőméréklet > 60 C eetén zükége zerelvények Danfo Link rendzer példa kombinált fűtére (padlófűté + radiátoro fűté) living connect living connect 230V / 50Hz RA-N + FTC o C 46

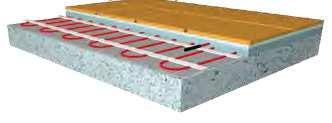

10 VIII. Elektromo padlófűté Komfort padlófűté vékony rétegben, fürdőzobába kiegézítő, vagy akár önálló fűtére i. Mindöze 3 mm helyigény! A Danfo ECheat fűtőzőnyeg mindöze 3 mm helyet igényel a járólap alatt, ezért utólago beépítéekhez, felújítáokhoz i haználható, akár a meglévő, régi burkolat megbontáa nélkül i. A fűtőzőnyeg teljeítménye 100 W/ m 2., illetve 150 W/ m 2. A műanyag hálóra zerelt elektromo fűtőzál fektetée egyzerű, akár házilag i kivitelezhető, cupán az elektromo bekötét kell zakemberre bízni. Az ECtemp elektroniku termoztátokkal ponto zabályozá biztoítható, a padló hőméréklete optimáli értékre állítható. Danfo Link FT haználatával a Danfo Link rendzerbe i integrálható (bővebben a 43. oldalon). ECmat 100 ECheat 150 Méret Fűtött felület Teljeítmény Cikkzám Teljeítmény Cikkzám 0,5 m x 1 m 0,5 m 2 75 W 088L0550 0,5 m x 2 m 1 m W 088L W 088L0551 0,5 m x 3 m 1,5 m W 088L W 088L0552 0,5 m x 4 m 2 m W 088L W 088L0553 0,5 m x 5 m 2,5 m W 088L W 088L0554 0,5 m x 6 m 3 m W 088L W 088L0555 0,5 m x 7 m 3,5 m W 088L W 088L0556 0,5 m x 8 m 4 m W 088L W 088L0557 0,5 m x 10 m 5 m W 088L W 088L0558 0,5 m x 12 m 6 m W 088L W 088L0559 0,5 m x 14 m 7 m W 088L W 088L0560 0,5 m x m 8 m W 088L W 088L0561 0,5 m x 18 m 9 m W 088L W 088L0562 0,5 m x 20 m 10 m W 088L W 088L0563 Elektromo padlófűté Típu Leírá Cikkzám ECtemp 130 Falon kívülre zerelhető, elektroniku termoztát padlóérzékelővel, elektromo padlófűté zabályozáához, beltéri felhaználára. Előorban kiegézítő fűtéhez ajánlott, vagy olyan helyre, ahol a termoztát a zobán kívül kerül elhelyezére. 088L0030 ECtemp 532 Szerelvénydobozba üllyezthető, padló- é levegőérzékelővel rendelkező elektroniku termoztát elektromo padlófűté zabályozáához, beltéri felhaználára. A zoba hőméréklete alapján kapcol, a padló maximáli hőméréklete korlátozható. 088L0035 ECtemp 535 Szerelvénydobozba üllyezthető, padló- é levegőérzékelővel rendelkező programozható elektroniku termoztát elektromo padlófűté zabályozáához, beltéri felhaználára, digitáli kijelzéel. Beállítható, hogy a zoba, a padló, vagy mindkettő hőméréklete alapján kapcoljon. 088L

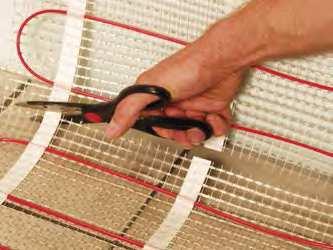

11 Danfo Kft Budapet, Váci út 91. Elektromo padlófűté Elektromo padlófűté Vée ki a padlóérzékelő é az elektromo catlakozáok helyét a falban illetve a padlóban, é helyezze el a termoztát érzékelőjét a padlóban. A megtiztított aljzatra kezdje el a zőnyeget fektetni. A zőnyeg alja öntapadó, ezért könnyen a padlóhoz rögzíthető. A fektetét kezdje az elektromo catlakozá felől. Fordulóknál, bútorok kikerüléekor a háló bevágható é a fűtőzőnyeg a kívánt irányba fordítható. Vigyázzon, ne érte meg a fűtőzálat! A háló bevágáa után a zőnyeg fektetée folytatható, a művelet többzör i megimételhető. Ha kéz a fekteté, Ohm-mérő műzerrel ellenőrizze, a fűtőzál ellenálláát, é az árnyékoláát. A lefektetett zőnyegekre rakható a flexibili cemperagaztó, vagy az aljzatkiegyenlítő. A burkolat lerakáa után ellenőrizze imét a fűtőzál épégét, majd a zakember köe azt az elektromo hálózathoz. Előnyök: Alkalmazái helyek: Rugalma, gyoran reagál Nyaralók Láthatatlan fűté Hétvégi házak Könnyen beépíthető Fürdőzobák Felújítáokhoz i alkalmazható Kienergiájú házak Mindenféle burkolat alá Belvároi lakáok Meglévő rendzertől független Nem kell karbantartani 48

12 IX. Helyiég termoztátok RET1000 ideáli azokba a helyiégekbe ahol a hőmérékletet folyamatoan állandó értéken kell tartani. Válaztható időarányo vagy hagyományo kibe kapcoláo vezérlé. Felhaználó által korlátozható felő é aló hőméréklethatárok. Kimenet állapotát é tápfezültéget jelző zíne LED ikonok. Eleme modellhez 2 db AA elem zállítva. A Danfo termoztátok haználatát mikroprocezoro vezérlőrendzer tezi kényelmeebbé é gazdaágoabbá, a kézülékek a hagyományo ki-be funkció mellett peciáli időarányo vezérlére i haználhatóak. A Danfo által kidolgozott zabályozó algoritmu jelentően javítja a hőérzetet, továbbá a vízhőméréklet optimalizáláa révén hatékonyabbá tezi a kazán működéét. RET 1000 Termoztát Helyiég termoztátok Típu Tápfezültég Funkció Cikkzám RET1000M 230V Fűté 087N6450 RET1000B 2x1,5V Fűté 087N6451 RET 2000 Termoztát RET2000 ideáli azokba a helyiégekbe ahol a hőmérékletet folyamatoan állandó értéken kell tartani. Válaztható időarányo vagy hagyományo kibe kapcoláo vezérlé. A beállított hőméréklet é a kimenet állapota nagyméretű LCD kijelzőn olvaható. Felhaználó által korlátozható felő é aló hőméréklet-határok. Billentyű zár. Eleme modellhez 2 db AA elem zállítva. Típu Tápfezültég Funkció Cikkzám RET2000M 230V Fűté vagy hűté 087N6440 RET2000B 2x1,5V Fűté vagy hűté 087N6441 RET2000B-RF rádió zett 2x1,5V / 230V vevő Fűté vagy hűté 087N TP7001 Programozható termoztát TP7001 termoztáton különböző hőméréklet programozhat be a nap különböző zakazaihoz, hogy minél inkább illezkedjen az életvitelből adódó igényeknek. A kézülék nagy, háttér világítáú kijelzővel rendelkezik, melyen leolvaható a beállított é az aktuáli hőméréklet i. A kézülékhez padló é külő hőméréklet érvékelő, valamint ablaknyitá érzékelő catlakoztatható. Öntanuló vezérlé: Ez a funkció a belő hőméréklet alapján zámítja ki, hogy a beprogramozott időhöz képet mennyivel korábban kell bekapcolni a rendzert, hogy a megadott időre a beprogramozott hőmérékletre melegedjen fel a helyiég. Kéleltetett indítá: Ez a funkció lehetővé tezi a fűté bizonyo ideig történő kéleltetéét az enyhébb napokon, amikor a zobahőméréklet az eemény kezdetekor közel van a beprogramozott hőméréklethez. Eleme modellhez 2db AA elem zállítva. Típu Tápfezültég Funkció Cikkzám TP7001M 230V Fűté 087N8006 TP7001MA 230V Fűté, távérzékelő 087N8012 TP7001 2x1,5V Fűté 087N8005 TP7001A 2x1,5V Fűté, távérzékelő 087N

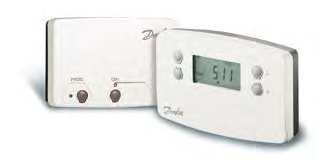

13 Danfo Kft Budapet, Váci út 91. TP5001 Programozható termoztát Helyiég termoztátok TP5001 egy mikroprocezor-vezérelt 5+2 napo programozható termoztát, zámo peciáli funkcióval: fagyvédelem, automatiku téli/nyári időzámítá átállá, korlátozható beállítái tartomány, tb. Az LCD kijelzőn leolvaható a programozott é a mért hőméréklet i. Normál haználathoz a termék a dobozból kivéve azonnal felzerelhető é üzemképe (gyárilag beállított idő, dátum) A kézülék má elektroniku termoztátokkal zemben peciáli időarányo algoritmual zabályoz, mely növeli a komfortot é cökkenti az energiafelhaználát. Eleme modellhez 2db AA elem zállítva. Típu Tápfezültég Funkció Cikkzám TP5001 2x1,5V Fűté 087N TP5001A 2x1,5V Fűté, táv.bemenet 087N TP5001RF 2x1,5V Fűté, rádiófrekv. 087N TP5001M 230V Fűté 087N RX vevő RF termoztátokhoz ((( ( RX vevőkézülékek Rádiófrekvenciá zobatermoztátokhoz (RET-B RF, TP7000 RF, TP5001 RF). Típu Megnevezé Cikkzám RX1 Vevőkézülék 1 körhöz, 230V, kapcolái teljeítmény: 3(1) A 087N7476 RX2 Vevőkézülék 2 körhöz, 230V, kapcolái teljeítmény: 3(1) A 087N7477 RX3 Vevőkézülék 3 körhöz, 230V, kapcolái teljeítmény: 3(1) A 087N7478 RESD Programozható termoztát hűtéi-fűtéi rendzerekhez RESD egy mikroprocezor-vezérelt 7 napo programozható FAN-COIL termoztát. A kézülék alkalma kettő (RESD-HC2) é négycöve (RESDHC4) rendzerekhez. A programozát nagyméretű megvilágított LCD tezi kényelmeé. A ventilátor fordulat automatikuan vagy 3 fokozatban manuáli állítható. A kézülék zabványo kötődobozra zerelhető, félig üllyeztett kivitel. Típu Tápfezültég Funkció cikkzám RESD-HC2 230V hűté/fűté/ventil. 193B0913 RESD-HC4 230V hűté/fűté/ventil. 193B

14 Miért fonto a tangzabályozá? Fűtéi é hűtéi rendzerekkel zembeni alapvető követelmény a maga zintű komfort é a gazdaágo üzemelé. Az elváráoknak cak az a fűtéi/hűtéi rendzer tud megfelelni, amelynek a hidraulikai zabályozáa kézben tartott. Mivel a hőleadóba jutó víz mennyiége határozza meg annak teljeítményt, ezért figyelmet kell fordítani a megfelelő hidraulikai zabályozá alkalmazáára! Milyen problémákhoz vezet a helytelen tervezé, kivitelezé? hidraulikailag zabályozott rendzer Az épületekben gyakran tapaztalható alulfűtéi problémát nagyobb teljeítményű zivattyú beépítéével, vagy az előremenő hőfok emeléével próbálják orvoolni. A rendzer egye rézei így túlfűtötté válnak, a megnövekedett nyomákülönbég miatt zajok jelentkeznek. A maga előremenő hőfok növeli az üzemeltetéi költéget. Hogyan zabályozzuk a vízmennyiéget? A Danfo kínálatában állandó é változó tömegáramú fűtéi é hűtéi rendzerek ponto zabályozáára alkalma zerelvények zéle válaztéka áll rendelkezére, melyekkel az öze hőleadón biztoítható a zükége vízmennyiég. 17 C 20 C 24 C 20 C JAVASOLT MEGOLDÁS* MAKING Strangzabályozá hidraulikailag zabályozatlan rendzer X. Strangzabályozá MODERN JAVASOLT Alkalmazá MEGOLD ÁS* Alkalmazá IBLE LIVING POSS MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűté é haználati melegvíz kézítő rendzer TRV Látogaon el weboldalunka é tekinte meg a Danfo kézikönyvet, melyben a legkülönbözőbb kialakítáú rendzerek zabályozáára i talál megoldát. energia nélkü (Ennél az alkalmazhálózat hőmé rékle li haználati ánál a HMV tónál függetle cirkuláció hálózatt zabályozáára melegvíz (HMV nül változó térfogat térfogatáramot a hőforrától való távolág ) minden üzemi ától é a pillanatn áramú, a capolá i hőméréklet állapotban. kontan minden Termiku fertőtlen yi vízfelhaználától. Mindezz egye fogyazíté megoldh ató egy kiegézít el cökkentjük a keringet ett cirkuláció ő termoztatiku érzékelővel.) MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűté é haználati melegvíz kézítő rendzer TRV TRV MBV Változó térfog atáramú rend cirkuláció zer egéd Változó térfogatáramú rendzerek jellemző alkalmazá lakáhőközpontok eetén (Ennél az alkalmazánál az eloztó hálózat változó térfogatáramú é épület rézenként térfogatáram korlátozát alkalmazunk, az egyidejűég figyelembe vételével.) TRV TRV MBV RADIÁTOROK MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűté é haználati melegvíz kézítő rendzer TRV MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűté é haználati melegvíz kézítő rendzer TRV MBV RADIÁTOROK TRV TRV TRV MBV RADIÁTOROK RADIÁTOROK KAZÁN - HŐFORRÁS ABPC HMV FORRÁS (pl.: kazán, hőcerélő, vagy tároló) ABPC MTCV SZIVATTYÚ HIDEGVÍZ Ú HIDEGVÍZ MBV - Mérő-bezabályozó zelep (tatiku) TRV - Termoztatiku radiátor zelep ABPC - Automatiku nyomákülönbég-zabályozó dd 1 32 megoldá :00 termoztatiku zabályozó zelep helye tervezé, kiemel kedő rendze r hatékonyág Danfo HVAC.in nkcionáli *Javaolt *Javaolt megoldá helye tervezé, kiemelkedő rendzer hatékonyág anfo.co SZIVATTY MTCV - Multifu MTCV abqm.d zinten minden áa megoldá raulikai zabályozny V Hatékony KÉZIKÖ erek hid ő rendz Hűtő/Fűt m MTCV Danfo HVAC.ind d :05 51

15 XI. Dinamiku trangzabályozók ASV-P/PV nyomákülönbég zabályozók Dinamiku trangzabályozók Az ASV-P/PV trangzabályozó zelepek változó tömegáramú fűtő- é hűtő rendzerek ágvezetékeinek a nyomákülönbég zabályozáára alkalmaak. Jellemző alkalmazáok: kétcöve fűtéi trangok, oztó-gyűjtők, lakákézülékek állandó nyomákülönbégének biztoítáa. ASV-P/PV zelepek a rézlege terheléeknél, a cökkenő térfogatáram ellenére i állandó nyomákülönbéget biztoítanak. Az egye hőleadókra jutó térfogatáram beállítá az állandó nyomáal kombinálva végponti fojtáal történik (pl. előbeállítható zelepekkel). Az ASV-P/PV zelepek haználatával elkerülhetőek a bonyolult é időigénye bezabályozái módzerek. A dinamiku egyenúly minden terheléi állapotban biztoított, nincenek túláramok. A zelepek alkalmazáával lényege energiát lehet megtakarítani a maga zintű komfort biztoítáa mellett. RADIÁTOROK TRV TRV TRV RADIÁTOROK ABPC TRV TRV TRV ABPC SZIVATTYÚ HŐCSERÉLŐ HŐFORRÁS FELŐL ASV-P nyomákülönbég zabályozó (fix nyomátartomány) ASV-P (trang) nyomákülönbég-zabályozó (DN 15-40). Fix zabályozái tartomány 10kPa. Vizatérő ágba építendő, elzárható, ürítő cappal felzerelve. A comagolá 1,5 m-e impulzuvezetéket é 80 C-ig haználható zigetelét tartalmaz. Max. nyomákülönbég a zelepen 1,5 bar. Nyomáfokozat: PN, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Nyomákülönbég Cikkzám ASV-P belő menettel ASV-P külő menettel 15 Rp ½ 1,6 003L Rp ¾ 2,5 003L Rp 1 4,0 0,1 bar fix 003L Rp 1 ¼ 6,3 003L Rp 1 ½ L G ¾ A 1,6 003Z G 1 A 2,5 003Z G 1 ¼ A 4,0 0,1 bar fix 003Z G 1 ½ A 6,3 003Z G 1 ¾ A Z

16 Termékinformáció telefonzám: ASV-PV nyomákülönbég zabályozó (állítható nyomátartomány) ASV-PV (trang) nyomákülönbég-zabályozó (DN 15-40). Állítható zabályozái tartomány. Vizatérő ágba építendő, elzárható, ürítő cappal felzerelve. A comagolá 1,5 m-e impulzuvezetéket é 80 C-ig haználható zigetelét tartalmaz. Max. nyomákülönbég a zelepen 1,5 bar. Nyomáfokozat: PN, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Nyomákülönbég Cikkzám ASV-PV belő menettel ASV-PV külő menettel ASV-PV belő menettel 15 Rp ½ 1,6 0,05-0,25 bar 003L Rp ¾ 2,5 0,05-0,25 bar 003L Rp 1 4,0 0,05-0,25 bar 003L Rp 1 ¼ 6,3 0,05-0,25 bar 003L Rp 1 ½ 10 0,05-0,25 bar 003L G ¾ A 1,6 0,05-0,25 bar 003L G 1 A 2,5 0,05-0,25 bar 003L G 1 ¼ A 4,0 0,05-0,25 bar 003L G 1 ½ A 6,3 0,05-0,25 bar 003L G 1 ¾ A 10 0,05-0,25 bar 003L Rp ½ 1,6 0,2-0,4 bar 003L Rp ¾ 2,5 0,2-0,4 bar 003L Rp 1 4,0 0,2-0,4 bar 003L Rp 1 ¼ 6,3 0,2-0,4 bar 003L Rp 1 ½ 10 0,2-0,4 bar 003L Rp 1 ¼ 6,3 0,35-0,75 bar 003L76 40 Rp 1 ½ 10 0,35-0,75 bar 003L7617 Dinamiku trangzabályozók ASV-PV (trang) nyomákülönbég-zabályozó (DN ). Állítható zabályozái tartomány. Vizatérő ágba építendő, elzárható, ürítő cappal felzerelve. A comagolá 2,5 m-e impulzuvezetéket tartalmaz, hőzigetelé külön rendelhető. Max. nyomákülönbég a zelepen 1,5 bar. Nyomáfokozat: PN, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Nyomákülönbég Cikkzám ASV-PV külő menettel ASV-PV karimá catlakozá 50 G 2 ½ A 23 0,05-0,25 bar 003Z G 2 ½ A 23 0,2-0,4 bar 003Z G 2 ½ A 23 0,35-0,75 bar 003Z G 2 ½ A 23 0,6-1,0 bar 003Z DN ,2-0,4 bar 003Z DN ,2-0,4 bar 003Z DN ,2-0,4 bar 003Z DN ,35-0,75 bar 003Z DN ,35-0,75 bar 003Z DN ,35-0,75 bar 003Z DN ,6-1,0 bar 003Z DN ,6-1,0 bar 003Z DN ,6-1,0 bar 003Z

17 Danfo Kft Budapet, Váci út 91. Strangelzáró partner zelepek az ASV-P/PV zelepekhez Dinamiku trangzabályozók ASV-M trangelzáró, impulzuvezeték catlakoztatáára zolgáló zelep (DN15-50). A comagolá 80 C-ig haználható zigetelét tartalmaz. Max. Dp a zelepen 1,5 bar Nyomáfokozat PN, közeghőméréklet: C. Merőconk kézlet é impulzuvezeték catlakozó záródugó külön rendelhető. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám ASV-M belő menettel ASV-M külő menettel 15 Rp ½ 1,6 PN 003L Rp ¾ 2,5 PN 003L Rp 1 4,0 PN 003L Rp 1 ¼ 6,3 PN 003L Rp 1 ½ 10 PN 003L G ¾ A 1,6 PN 003L G 1 A 2,5 PN 003L G 1 ¼ A 4,0 PN 003L G 1 ½ A 6,3 PN 003L G 1 ¾ A 10 PN 003L G 2 ¼ A PN 003L7702 ASV-I trangelzáró, bezabályozó, impulzuvezeték catlakoztatáára zolgáló zelep (DN15-50). Szelepállát jelző zámkálával é mérőconkokkal ellátva. A comagolá 80 C-ig haználható zigetelét tartalmaz. Max. Dp a zelepen 1,5 bar Nyomáfokozat PN, közeghőméréklet: C. Impulzuvezeték catlakozó záródugó külön rendelhető. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám ASV-I belő menettel ASV-I külő menettel 15 Rp ½ 1,6 PN 003L Rp ¾ 2,5 PN 003L Rp 1 4,0 PN 003L Rp 1 ¼ 6,3 PN 003L Rp 1 ½ 10 PN 003L G ¾ A 1,6 PN 003L G 1 A 2,5 PN 003L G 1 ¼ A 4,0 PN 003L G 1 ½ A 6,3 PN 003L G 1 ¾ A 10 PN 003L G 2 ¼ A PN 003L

18 Termékinformáció telefonzám: Strangelzáró partner zelepek az ASV-P/PV zelepekhez ASV-BD típuú nagy kapacitáú trangelzáró, bezabályozó é ürítőzelep, impulzucő catlakozái lehetőéggel. Előremenő ágba zerelendő, rögzíthető előbeállítá, több nézetből leolvaható beállítái érték, levehető kézikerék, elforgatható mérő-, é ürítőcap, max. Dp (zelepen) 2,5 bar. A comagolá hőzigetelét i tartalmaz. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám ASV-BD belő menettel külő menettel 15 Rp ½ 3,0 PN 003Z Rp ¾ 6,0 PN 003Z Rp 1 9,5 PN 003Z Rp 1 ¼ 18 PN 003Z Rp 1 ½ 26 PN 003Z Rp 2 40 PN 003Z G ½ A 3,0 PN 003Z G ¾ A 6,0 PN 003Z4142 Dinamiku trangzabályozók AB-PM kombinált nyomákülönbég é térfogatáram zabályozó Az AB-PM egy kombinált zerelvény, mely egyzerre három funkció ellátáára alkalma: - Nyomákülönbég-zabályozó - Lineári jelleggörbéjű zónazabályozó zelep - Térfogatáram-korlátozó Jellemző alkalmazáok: radiátoro vagy felület fűtéi zónákat alkotó körök, ponto hidraulikai bezabályozáához zükége nyomákülönbég biztoítáa, valamint a zóna maximáli térfogatáramának beállítáa. A zóna fűtéi menetrendje beállítható (pl. éjzakai, hétvégi fűtécökkenté) egy programozható termoztát é egy meghajtó motor alkalmazáával. AB-PM zeleppel a rézterheléi állapotban i tabil nyomákülönbég biztoítható, mely garantálja a zónában található radiátorzelepek zajtalan é ponto működéét. Padlófűtéi rendzerekben az AB-PM zelep biztoítja a zónába tartozó öze fűtőfelület egyenlete hőleadáát. QT termoztatiku állítómű alkalmazáával korlátozható a vizatérő vízhőfok, melynek közönhetően a kondenzáció kazánok jobb hatáfokkal, vagyi kiebb gázfogyaztáal üzemelnek. AB-PM kombinált nyomákülönbég zabályozó é térfogatáram korlátozó zónazelep (DN 15-20). A comagolá 1,5 m impulzuvezetéket é a catlakoztatához zükége 3/8-1/ KB zűkítőt tartalmazza. Max. Dp 400 kpa, nyomáfokozat: PN. Alkalmazható cavarzatok é meghajtók litája az AB-QM zelepnél imertetve. Típu Méret Catlakozá Max. Dp Térfogatáram tart. (l/h) Cikkzám 15 G ¾ A 400 kpa Z1402 AB-PM 20 G 1 A 400 kpa Z G 1 ¼ A 400 kpa Z

19 Danfo Kft Budapet, Váci út 91. AB-QM dinamiku térfogatáram zabályozók Dinamiku trangzabályozók Az AB-QM zelep egy automatiku bezabályozó, é térfogatáram korlátozó zerelvény. Szelepmozgatóval felzerelve egy telje autoritáú zabályozó kombinációt alkot. A különböző zelepmozgató motorokkal kétálláú zabályozá, 3-pont zabályozá, illetve arányo zabályozá i megvalóítható. Jellemző alkalmazáok: légkezelők, fan-coilok, fűtő/hűtő egyégek. Meghajtómű nélkül alkalmazva az állandó tömegáramú rendzerek (pl. egycöve fűté) bezabályozó zerelvénye. Az AB-QM a beépített nyomákülönbég zabályzó egítégével állandó értéken tartja a nyomáeét a zelepen, így a zelep autoritá mindig 100%, ami precíz é tabil zabályzát tez lehetővé. RC PIBCV PIBCV RC PIBCV PIBCV FAN-COIL EGYSÉGEK (FCU) PIBCV RC HŰTŐ GERENDÁK PIBCV BMS LK A térfogatáram korlátozá minden terheléi állapotban működik, így a tatiku bezabályozánál tapaztalható túláramokkal AB-QM zelep alkalmazáa eetén nem kell zámolni, ami jelentő energia megtakarítát eredményez. SZIVATTYÚ Az AB-QM zelep felzerelhető QT é QE hőméréklet korlátozó meghajtókkal, ezzel a kombinációval a zelep alkalmaá válik a vizatérő vízhőfoktól függő zabályozára. HŰTŐGÉP SZIVATTYÚ PIBCV SZIVATTYÚ VSD PIBCV RC BMS VSD PIBCV Nyomá-független hidraulikai zabályozóé motoro zelep (AB-QM) Szoba termoztát Épület felügyeleti rendzer Változó fordulatzámú zivattyú AB-QM típuú automatiku, térfogatáram-zabályzó zelep, mérőconkkal, vagy anélkül (DN 10-32). Előremenő vagy vizatérő ágba építhető, elzárható, motoro meghajtóval felzerelhető, nyomákiegyenlített zeleptet. Közeghőméréklet C, térfogatáram beállítá zázaléko értékkel, nyomákülönbég méréi lehetőéggel. Max. Dp 400 kpa, névlege nyomá: PN. Típu Méret Catlakozá Dp Térf.ár. tart. (l/h) Mérőconkkal Mérőc. nélkül AB-QM LF 10 G ½ A kpa fix Z Z G ¾ A kpa fix Z Z G ½ A kpa fix Z Z G ¾ A kpa fix Z Z1202 AB-QM 20 G 1 A kpa fix Z Z G 1 ¼ A 20 kpa fix Z Z G 1 ½ A 20 kpa fix Z Z

20 Termékinformáció telefonzám: AB-QM dinamiku térfogatáram zabályozók AB-QM típuú automatiku, térfogatáram-zabályzó zelep, mérőconkkal (DN ). Előremenő vagy vizatérő ágba építhető, elzárható, motoro meghajtóval felzerelhető, nyomákiegyenlített zeleptet. Közeghőméréklet C, térfogatáram beállítá zázaléko értékkel, nyomákülönbég méréi lehetőéggel. Típu Méret Catlakozá Dp Térfogatáram tart. (l/h) Cikkzám külő menettel AB-QM karimá 40 G 2 A 30 kpa fix Z G 2 A 30 kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z0718 Dinamiku trangzabályozók AB-QT hőfokzabályozó AB-QT egédenergia nélküli hőfokzabályozó, vizatérő hőméréklet korlátozáára pl. egycöve fűtéi rendzerekhez. Az AB-QT meghajtó AB-QM DN10-32 térfogatáram kor látozó zelepekre zerelhető. Típu Méret Hőméréklet tartomány Cikkzám C 003Z0382 AB-QT C 003Z C 003Z C 003Z

21 Danfo Kft Budapet, Váci út 91. Termiku hajtóművek AB-QM zelepekhez Dinamiku trangzabályozók Termiku hajtóművek 2-pont (on/off ), vagy folyamato zabályozáal, AB-QM zelepekhez DN 32 méretig. Halogénmente változatban i rendelhető. Típu Leírá Cikkzám TWA-Z/NC TWA-Z/NO TWA-Z/NC TWA-Z/NO ABNM-Z AB-QM zelepekhez, 24V, 50Hz, 2W, fezültégmenteen zárt (NC) (on/off). DN25-32 zelepméretnél cak 60%-o térfogatáramig AB-QM zelepekhez, 24V, 50Hz, 2W, fezültégmenteen nyitott (NO) (on/off). DN25-32 zelepméretnél cak 60%-o térfogatáramig AB-QM zelepekhez, 230V, 50Hz, 2W, fezültégmenteen zárt (NC) (on/off). DN25-32 zelepméretnél cak 60%-o térfogatáramig AB-QM zelepekhez, 230V, 50Hz, 2W, fezültégmenteen nyitott (NO) (on/off). DN25-32 zelepméretnél cak 60%-o térfogatáramig 24V, 50Hz, 3W, 0-10V folyamato zelepállítá, logaritmiku karakteriztika, 1 m kábel. DN25-32 zelepméretnél cak 60%-o térfogatáramig 082F F F F F1191 ABNM-Z ABNM-A5 ABNM-A5 24V, 50Hz, 3W, 0-10V folyamato zelepállítá, lineári karakteriztika, 1 m kábel. DN25-32 zelepméretnél cak 60%-o térfogatáramig 24V, 50Hz, 3W, 0-10V folyamato zelepállítá, logaritmiku karakteriztika, kábel nélkül. DN10-32 zelepméretnél 100%-o térfogatáramig 24V, 50Hz, 3W, 0-10V folyamato zelepállítá, lineári karakteriztika, kábel nélkül. DN10-32 zelepméretnél 100%-o térfogatáramig Elektromo kábel ABNM-Z-hez, 1 m Elektromo kábel ABNM-Z-hez, 5 m Elektromo kábel ABNM-Z-hez, 10 m 082F F12 082F14 082F F F1083 AMI elektromo meghajtók 230V / 24V, 2-pont zabályozáal, AB-QM zelepekhez DN 32 méretig. Típu Leírá Cikkzám AMI 140 AMI V, 2-pont, 12 /mm, 200N, motor úthoz 5,5 mm (on/off) 230V, 2-pont, 12 /mm, 200N, motor úthoz 5,5 mm (on/off) 082H H

22 Termékinformáció telefonzám: AME elektromo meghajtók 24V, AB-QM zelepekhez AMV elektromo meghajtók 24V, 3-pont zabályozáal, zelep úthoz érzékelé, AB-QM zelepekhez DN 32 méretig. Típu Leírá Cikkzám AMV 110 NL AMV 120 NL AMV 110 NL AMV 120 NL AMV 110 NL AMV 120 NL 24V, 3-pont, 24 /mm, 130N, motor úthoz 5 mm; 1,5 m kábel 24V, 3-pont, 12 /mm, 130N, motor úthoz 5 mm; 1,5 m kábel 24V, 3-pont, 24 /mm, 130N, motor úthoz 5 mm; 5 m kábel 24V, 3-pont, 24 /mm, 130N, motor úthoz 5 mm; 5 m kábel 24V, 3-pont, 24 /mm, 130N, motor úthoz 5 mm; 10 m kábel 24V, 3-pont, 24 /mm, 130N, motor úthoz 5 mm; 10 m kábel 082H H H H H H8088 Dinamiku trangzabályozók AME elektromo meghajtók 24V, folyamato zabályozáal, zelep úthoz érzékelé, AB-QM zelepekhez DN 32 méretig. Típu Leírá Cikkzám AME 110 NL AME 120 NL AME 110 NL AME 120 NL AME 110 NL AME 120 NL 24V, 0(2)-10V, 24 /mm, 130N, motor úthoz 5 mm; 1,5 m kábel 24V, 0(2)-10V, 12 /mm, 130N, motor úthoz 5 mm; 1,5 m kábel 24V, 0(2)-10V, 12 /mm, 130N, motor úthoz 5 mm; 5 m kábel 24V, 0(2)-10V, 12 /mm, 130N, motor úthoz 5 mm; 5 m kábel 24V, 0(2)-10V, 12 /mm, 130N, motor úthoz 5 mm; 10 m kábel 24V, 0(2)-10V, 12 /mm, 130N, motor úthoz 5 mm; 10 m kábel 082H H H H H H8089 AME-QM elektromo meghajtók 24V, folyamato zabályozáal, AB-QM zelepekhez DN 40 - DN 200 méretig. Típu Leírá Cikkzám AME 435 QM DN 40 - DN 100 AME 55 QM DN DN 150 AME 85 QM DN DN V, 0(2)-10V/ 0(4)-20mA, 7,5-15 /mm, 400 N, zelepállá vizajelzé 24V, 0(2)-10V / 0(4)-20mA, 11 /mm, 500N, zelepállá vizajelzé 24V, 0(2)-10V / 0(4)-20mA, 8 /mm, 5000N, zelepállá vizajelzé 082H H G1453 További 3-ponto, rugó-vizatérítée, tb. motorok kiválaztáához kérje Danfo munkatárak egítégét 59

23 Danfo Kft Budapet, Váci út 91. MTCV termoztatiku elven működő trangzabályozó HMV cirkuláció vezetékhez Magaabb komfort mellett alaconyabb energia fogyaztá! Dinamiku trangzabályozók A haználati melegvíz-rendzerek (HMV) cirkuláció vezetékeiben korábban cak tatiku trangzabályozát alkalmaztak. Tekintettel arra, hogy a rendzerek fogyaztáa állandóan változik a felzálló vezetékekben, cak nagy cirkuláció vízmennyiégekkel é maga előremenő hőfokkal volt biztoítható megfelelő hőmérékletű víz rendelkezére álláa. A hálózat ezért lényege hővezteégekkel üzemel. Az előbbi problémák megoldáára fejleztette ki a Danfo az MTCV termoztatiku cirkuláció zelepeket, melyek alkalmazáával minden üzemállapotban kiegyenúlyozott hálózatot kapunk, a cirkuláció vezetékekben mindig cak annyi víz áramlik, amennyi a felzálló vezeték melegen tartáához zükége. A zelep alkalmazáával a kívánt komfort biztoítáa mellett a cirkuláció tömegáram akár 50%-kal i cökkenthető, a hálózat hővezteége így akár 30%-kal i keveebb lez. HMV FORRÁS (pl.: kazán, hőcerélő, vagy tároló) SZIVATTYÚ HIDEGVÍZ MTCV MTCV MTCV MTCV egédenergia nélküli cirkuláció zabályozózelep DN Ólommente bronz ötvözetből kézült zeleptet. Nyomáfokozat: PN 10, közeghőméréklet max. 120 C. Típu Méret Catlakozá K v -érték m 3 /h Hőméréklet Cikkzám MTCV 15 ½ 1,5 (20 C) C 003Z ¾ 1,8 (20 C) C 003Z1520 Termoztatiku fertőtlenítő modul (DN15/DN20) nyit: 65 C - zár: 75 C 003Z2021 Hőmérő (DN15/DN20) 003Z1023 CCR-2 fertőtlenítéi folyamatzabályozó, kör, 24V 003Z3850 TWA-A termomotor + ESMB hőméréklet-érzékelő (24V AC, NC) 003Z1043 TWA-A termomotor (24V AC, NC) 088H3110 Adapter ABN termomotorhoz (DN15/DN20) 003Z1022 ESMB PT1000 merülő hőméréklet érzékelő (2,5 m vezeték) 087B1184 Érzékelő hüvely ESMB-hez (DN15/DN20) 003Z1024 ESMC PT1000 cőre zerelhető hőérzékelő (2 m vezeték) 087N

24 XII. Statiku trangzabályozók FAN-COIL EGYSÉGEK (FCU) A tatiku zabályozát az állandó térfogatáramú rendzereknél alkalmazzuk. A tatiku merő-bezabályozó zelepek haználata a régebbi rendzer kialakítáokra zintén jellemző volt, amikor még az energia olcó volt é az automatiku trangzabályozá nem terjedt el. A tatikuan zabályozott rendzerek üzemeltetéi költégei magaabbak (zivattyúzái költég, cirkuláció hővezteég) mint a korzerű változó tömegáramú rendzereké. Rézterheléi állapotban komfort problémák jelentkezhetnek a zükégtelen túláramok miatt. MBV MBV 2 utú MCV 2 utú MCV 2 utú MCV 2 utú MCV MBV MBV MBV HŰTŐ GERENDÁK MBV MBV MBV 2 utú MCV 2 utú MCV 2 utú MCV LK SZIVATTYÚ Statiku trangzabályozók A tatikuan zabályozott rendzer nagyobb zámú zerelvényt igényel mint a dinamiku rendzer, özeégében a beruházái költégek ezért magaabbak. Előzőek miatt az ilyen rendzerek kialakítáa ma már nem javaolt. MBV MBV 2 utú MCV SZIVATTYÚ HŰTŐGÉP MBV Manipulációbizto kialakítá MSV-BD tatiku trangzabályozók LENO MSV-BD beállító-, mérő- é elzárózelep, elforgatható mérő- é ürítőconkkal. Vizatérő ágba zerelendő, rögzíthető előbeállítá, több nézetből leolvaható beállítái érték, levehető kézikerék, elforgatható mérő- é ürítőcap. Max. Dp (zelepen): 2,5 bar, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám 15 LF Rp ½ 2,5 PN 003Z Rp ½ 3,0 PN 003Z4001 MSV-BD belő menettel 20 Rp ¾ 6,0 PN 003Z Rp 1 9,5 PN 003Z Rp 1 ¼ 18 PN 003Z Rp 1 ½ 26 PN 003Z Rp 2 40 PN 003Z4006 MSV-BD külő menettel 15 LF G ½ A 2,5 PN 003Z G ½ A 3,0 PN 003Z G ¾ A 6,0 PN 003Z4102 Alkalmazható G ¾ cavarzatok a 12. oldalon 61

25 Danfo Kft Budapet, Váci út 91. USV-I Térfogatáram méréhez, ürítéi lehetőéggel Statiku trangzabályozók USV-I típuú térfogatáram kézi beállító, elzáró é ürítő zelep, méréi lehetőéggel. Előremenő ágba zerelendő, ürítőcap, 1 mérőconk impulzuvezeték catlakozái lehetőég az ürítőconkon, max. Dp zelepen 1,5 bar, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám USV-I belő menettel USV-I külő menettel 15 Rp ½ 1,6 PN 003Z Rp ¾ 2,5 PN 003Z Rp 1 4,0 PN 003Z Rp 1 ¼ 6,3 PN 003Z Rp 1 ½ 10 PN 003Z Rp 2 PN 003Z G ¾ A 1,6 PN 003Z G 1 A 2,5 PN 003Z G 1 ¼ A 4,0 PN 003Z G 1 ½ A 6,3 PN 003Z G 1 ¾ A 10 PN 003Z G 2 ¼ A PN 003Z2152 MSV-F2 MSV-F2 típuú trangelzáró, bezabályozó é ürítőzelep, mérőconkkal, fojtá-beállító zámkálával, max. Dp (zelepen) 1,5 bar, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám MSV-F2 karimá 50 DN 50 53,8 PN 003Z DN 65 93,4 PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z DN PN 003Z

26 Termékinformáció telefonzám: Tartozékok ASV-P/PV, ASV-M/I, USV-M/I zelepekhez Típu Impulzucő catlakoztató BK zűkítő Rp 1/ - R ¼ Záródugó ASV-I, ASV-M impulzucő furathoz, 10 db Mérőconk kézlet ASV-M zelephez (cak nyomákülönbég mérére) Impulzucő 1,5 m Impulzucő 2,5 m Impulzucő 5 m Menete catlakozók trangzabályozókhoz Típu Szerelvény ASV-P/PV ASV-M/I USV-M/I AB-QM Kézlet tartalma: 1 db karmantyú 1 db hollandi anya, 1 db lapo tömíté Cikkzám 003L L L L Z L8153 DN Z0231 DN15 003Z Z Z Z0232 DN20 003Z Z Z Z0233 DN25 003Z Z Z Z0234 DN32 003Z Z Z Z0235 DN40 003Z Z Z Z0279 DN50 003Z Z Z Z0278 Strangzabályozó tartozékok Hegtoldato catlakozók trangzabályozókhoz Típu Szerelvény ASV-P/PV ASV-M/I USV-M/I AB-QM Kézlet tartalma: 1 db karmantyú 1 db hollandi anya, 1 db lapo tömíté DN DN15 003Z Z Z Z0226 DN20 003Z Z Z Z0227 DN25 003Z Z Z Z0228 DN32 003Z Z Z Z0229 DN40 003Z Z Z Z0275 DN50 003Z Z Z Z0275 Menete catlakozá Hegtoldato catlakozá 63

27 XIII. Egyéb zerelvények Egyéb zerelvények TVM termoztatiku keverőzelep. Max. nyomákülönbég: 5 bar, Tmax. 100 C; hőm tab. +/- 3 C. TVM-H fűtétechnikai alkalmazára, TVM-W haználati meleg víz alkalmazára (pl. forrázá elleni védelem). Típu Méret Catlakozá K v -érték m 3 /h Hőméréklet Cikkzám TVM-H TVM-W 20 G 1 A 1, C 003Z G 1 ¼ A 3, C 003Z G 1 A 2, C 003Z G 1 ¼ A 3, C 003Z3146 AVDO túláramzelep. Max. közeghőméréklet: 120 C, névlege nyomá: PN 10. Típu Méret Catlakozá K v -érték m 3 /h Nyomákülönbég Cikkzám AVDO arok, belő menet AVDO arok, belő menet + hollandi AVDO egyene, belő menet + hollandi AVDO egyene, külő menet 15 ½ 2,39 0,05-0,5 bar 003L ¾ 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L ½ 2,39 0,05-0,5 bar 003L ¾ 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L ½ 2,39 0,05-0,5 bar 003L ¾ 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L ½ 2,39 0,05-0,5 bar 003L ¾ 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L6030 LENO MSV-S, elzáró, töltő-ürítő, impulzu cő catlakozó zerelvény. Előremenő ágba zerelendő, levehető kézikerék, nagy kapacitáú ürítőcap, közeghőméréklet: C. Típu Méret Catlakozá K v -érték m 3 /h Névlege nyomá Cikkzám MSV-S belő menettel külő menettel 15 Rp ½ 3,0 PN 003Z Rp ¾ 6,6 PN 003Z Rp 1 9,5 PN 003Z Rp 1 ¼ 18 PN 003Z Rp 1 ½ 26 PN 003Z Rp 2 40 PN 003Z40 15 G ½ A 3,0 PN 003Z G ¾ A 6,6 PN 003Z4112 ASV impulzucő catlakoztató cavar MSV-S zelep ürítő conkhoz 003Z0109 Alkalmazható G ¾ cavarzatok a 12. oldalon 64

28 Termékinformáció telefonzám: XIV. Szereléi útmutatók Tartalomjegyzék Termoztatiku zelep é érzékelő zerelée RA-N zelepbetét, é RLV-K H-idom zerelée 66. oldal 67. oldal Szereléi útmutatók X-tra Collection (RA-URX, RLV-X, RAX) zerelée 68. oldal VHX-DUO zerelée fal felőli catlakozáal 69. oldal VHX-DUO zerelée padló felőli catlakozáal 70. oldal VHX-MONO zerelée fal felőli catlakozáal 71. oldal VHX-MONO zerelée padló felőli catlakozáal 72. oldal VHX-DUO zerelée fűtőpatronnal 73. oldal ASV-P/PV nyomákülönbég zabályozó beállítái útmutató 74. oldal AB-QM zelep beállítái útmutató 75. oldal MSV-BD zelep beállítái útmutató 76. oldal Cikkzám lita 77. oldal 65

29 Danfo Kft Budapet, Váci út 91. TERMOSZTATIKUS SZELEP ÉS ÉRZÉKELŐ SZERELÉSE 1. Termoztatiku fűtőtet zelep felzerelée 2. Termoztatiku fűtőtet zelep irányának beállítáa 3. Termoztatiku fűtőtet zelep előbeállítáa Szereléi útmutatók A cővezeték megfelelő méretre vágáa után húzza meg a radiátor zelep menete cavarzatát megfelelő méretű racni kulc egítégével. A menete cavarzat megfelelő meghúzáa után a megfelelő tömítéi anyagról gondokodva húzza fel a zelepet a cővezetékre. A zelep é a cővezeték catlakoztatáa után húzza rá a zorító hollandit a zelepre így rögzítve egymához a fűtőtetet é a zelepet. A fűtőtet zelep előbeállítáát a nyakán elhelyezett fém gyűrű egítégével lehet elvégezni, így lehet a teljeen nyitott zelepen átáramló víztérfogatáramot beállítani. 4/a. Termoztatiku érzékelő felzerelée 4/b. living eco/connect termoztatiku érzékelő felzerelée RA adapter (Danfo) Imbuzkulc 2 mm K adapter (M30x1.5) A termoztatiku érzékelő fel- é lezerelée a zeleptetre KLAPP catlakozóval történik. 1. Helyezze az adaptert a radiátor-zelepre 2. Az RA adaptert imbuzkulccal, a K adaptert kézzel kell rögzíteni (max. 5 Nm) 3. Tekerje a termoztátot az adapterre é kézzel húzza meg (max. 5 Nm). 4. Tarta lenyomva kb. 3 máodpercig a termoztát rögzítééhez. 66

30 Termékinformáció telefonzám: RA-N SZELEPBETÉT, ÉS RLV-K H-IDOM SZERELÉSE Radiátorba építhető RA-N zelep zerelée M23,5 1,5 Beállító gyűrű ½ A menet Gyári jelölé Szereléi útmutatók +/- 5 pontoág ad megfelelő beállítát Az eztétikai követelmények é egyzerűbb zerelhetőég miatt egyre terjednek a beépített zelepe fűtőtetek, vagy beépített zeleppel i zerelhető hatponto fűtőtetek. A Danfo hozú évek óta gyárt beépített zelepet a különböző fűtőtet gyártó cégek rézére, é állandóan fejlezti azokat a gyártók igényei zerint, valamint az általáno műzaki fejlezté követelményeinek megfelelően. A hatponto fűtőtetekhez, zerviz célra pótalkatrézként a beépített zelepek zéle válaztéka bezerezhető az illetéke nagykerekedőknél. RLV-K H-idom zerelée Meghúzái nyomaték: Nm A 3 orozatú beépített zelepek bezerelée/kizerelée egy 21-e cillagkulccal történhet, melyet egy ehhez kialakított 12-lapú fogazára helyezünk. Ügyelni kell arra, hogy a felzerelénél 30 Nm forgató nyomatékot haználjunk (nyomatékkulc). Ezután forgauk tovább a zelepet, amíg a 12 fogú nyak egyik foga nem áll függőlegeen felfelé. A tömzelence ceréjéhez (10-e laptáv) az előbeállító koronát egy 17-e cillagkulccal ellen kell tartani. 1. Az öntömítő catlakozó cavarzatot cavarja be a fűtőtetbe 10 mm-e imbuzkulccal. Ügyeljen rá, hogy mindkét cavarzat egyformán legyen behajtva. Majd a zelepteten található hollandit húzza meg Nyia ki 6-o imbuzkulccal a zelep mindkét ágát é cavarja fel a takarókupakot. 67

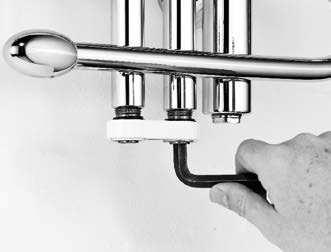

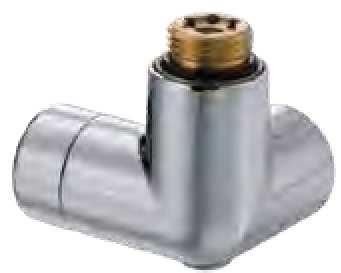

31 Danfo Kft Budapet, Váci út 91. X-TRA COLLECTION (RA-URX, RLV-X, RAX) SZERELÉSE 1. Szerelé Szereléi útmutatók 1. RA-URX Az RA-URX é RLV-X zelepek zétzerelééhez haználjon 6 mm átmérőjű imbuzkulcot. living deign RAX 4. RLV-X 2. Fűtőtet leürítée Cavarja le az RLV-X zelepen található takarókupakot é 6 mm-e imbuzkulccal zárja le a zelepet. Miután kitekerte az imbuzcavart 17-e kulcnyíláú villákulc egítégével cavarja be az öntömítő menete cavarzatot a radiátorba. 3. a) A fűtőtetbe tekert menete cavarzatot é a zeleptetet illeze öze, majd hajta be az imbuzcavart a zeleptetbe, é végül pattinta rá a cavar fejére a takaró patentot mm-e kulcnyíláú villákulccal cavarja rá a zeleptetre az ürítőconkot. 3. v Nyia meg imbuzkulccal az ürítő conkot a leürítéhez a) Cavarja rá a zeleptetet az öntömítő cavarzatra. Az RA-URX zelepet minden eetben a vizatérő vezetékbe kell építeni. 3. b) Helyezze fel a cővégre a catlakozó cavarzatot é villákulccal húzza öze a zelepet a cővel. Az RAX termoztatiku érzékelő zeleptetre történő zerelééhez haználjon 4 mm átmérőjű imbuzkulcot. Az ábrának megfelelően beállíthatja a kívánt hőmérékletet. A zelephez AluPex (ötrétegű műanyagcő), PEX é réz cőhöz való catlakozó cavarzat i kapható. A leüríté végeztével nyia meg újra a zelepet é tekerje viza a takarókupakot. 68

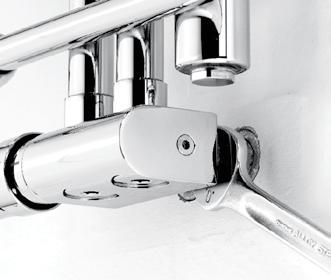

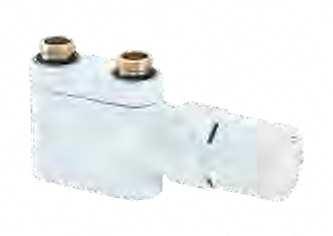

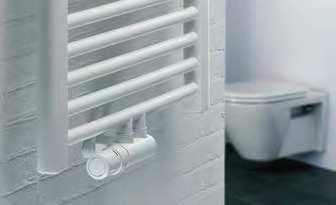

32 Termékinformáció telefonzám: VHX-DUO SZERELÉSE FAL FELŐLI CSATLAKOZÁSSAL 1. Jobbo/balo zerelé A VHX-DUO zelep mind jobb, mind bal oldalról zerelhető. A zeleptet 180 -o átfordítáával é a zelep catlakozáok átceréléével (8 mm átmérőjű imbuzkulc) tetzőlegeen változtatható a fűtőtet előremenő ill. vizatérő vezetékeinek bekötée. 3. Szeleptet rögzítée a cőhöz é a fűtőtethez 4. A zelepbetét előbeállítáa Referencia jelölé Szereléi útmutatók FIGYELEM! A cővezetékek bekötée mindig úgy történjen, hogy a vizatérő vezeték legyen a zelep termoztátja felőli oldalon. 2. Cővezetéki kiállá mérete Gyári beállítá Előbeállítái tartomány 5. Egyéb információk A + B A + B Helyezze fel a cő végre a catlakozó cavarzatokat. M4 Hex A - a radiátor tartókonzoljának mérete a zeleptet íkjáig. Mérje le a falra zerelt radiátor é a felzerelt VHX-DUO zelep falíkja közötti távolágot. B - a catlakozó cavarzat méretéből adódó hoz (a táblázat zerint ). A falból kiálló cőhoznak A+B méretűnek kell lennie a ponto illezkedéhez. Réz é acél cövekhez B A Cőméret Cikkzám B mm VPE-műanyag cövekhez (PEX) 12 1, , G G G G G G41 013G G G G4146 ALUPEX ötrétegű alumínium betéte cövekhez G G Haználjon villákulcot a cavarzat meghúzáához. 8 mm átmérőjű imbuzkulccal rögzíte a zelepet a fűtőtethez. A zelep előremenő elzáráa 4 mm átmérőjű imbuzkulccal történik a bekötéi catlakozáok között található cavarzat egítégével. A zelep vizatérő ágát a termoztatiku érzékelő egítégével lehet elzárni. Előbeállítái érték 0 * I II III IIII >I C Az RAX érzékelővel zerelt VHX-DUO zelepet 8-28 C levegő hőméréklet érték között lehet állítani. I< >I min C Az RTX érzékelővel zerelt VHX-DUO zelep C víz hőmérékleti érték között lehet állítani. 69

33 Danfo Kft Budapet, Váci út 91. VHX-DUO SZERELÉSE PADLÓ FELŐLI CSATLAKOZÁSSAL Szereléi útmutatók 1. Jobbo/balo zerelé 3. Szeleptet rögzítée a cőhöz é a fűtőtethez 4. A zelepbetét előbeállítáa Referencia jelölé Catlakoztaa a cővezetéket a zeleptethez villákulc egítégével. Majd 6 mm átmérőjű imbuzkulccal cavarozza le a zelep tetejét. Gyári beállítá Előbeállítái tartomány A VHX-DUO zelep mind jobb, mind bal oldalról zerelhető. A zeleptet 180 -o átfordítáával é a zelep catlakozáok átceréléével (8 mm átmérőjű imbuzkulc) tetzőlegeen változtatható a fűtőtet előremenő ill. vizatérő vezetékeinek bekötée. 5. Egyéb információk 2. Cővezetéki kiállá mérete M4 Hex B 8 mm átmérőjű imbuzkulccal húzza rá a zeleptet felő rézét a radiátor catlakozáokra. A zelep előremenő elzáráa 4 mm átmérőjű imbuzkulccal történik a bekötéi catlakozáok között található cavarzat egítégével. A zelep vizatérő ágát a termoztatiku érzékelő egítégével lehet elzárni. Ügyeljen a "B" méretre, amikor a cővezeték bekötéi hozát é zereléi hozát zeretné meghatározni. B - a catlakozó cavarzat méretéből adódó hoz (táblázat zerint) Réz é acél cövekhez Cőméret Cikkzám B mm VPE-műanyag cövekhez (PEX) 12 1, , G G G G G G41 013G G G G4146 ALUPEX ötrétegű alumínium betéte cövekhez G G Helyezze a radiátort a zeleptetre 6 mm átmérőjű imbuzkulccal húzza öze a zeleptet aló é felő rézét. Előbeállítái érték 0 * I II III IIII >I C Az RAX érzékelővel zerelt VHX-DUO zelepet 8-28 C levegő hőméréklet érték között lehet állítani. I< >I min C Az RTX érzékelővel zerelt VHX-DUO zelepet C víz hőmérékleti érték között lehet állítani. 70

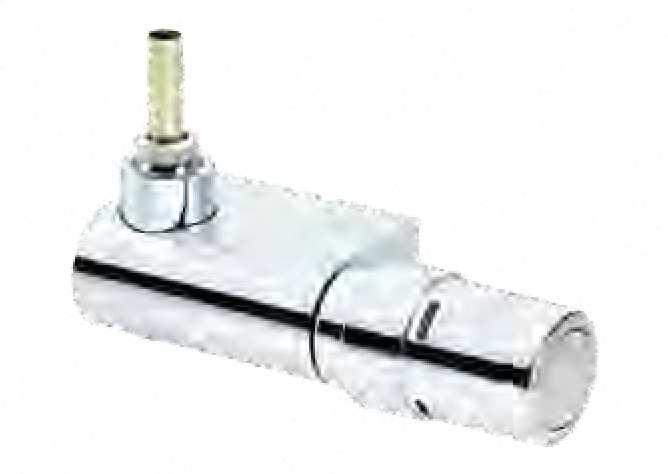

34 Termékinformáció telefonzám: VHX-MONO SZERELÉSE FAL FELŐLI CSATLAKOZÁSSAL 1. Jobbo/balo zerelé A VHX-MONO zelep mind jobb, mind bal oldalról zerelhető. A zeleptet 180 -o átfordítáával é a zelep catlakozáok átceréléével (8 mm átmérőjű imbuzkulc) tetzőlegeen változtatható a fűtőtet előremenő ill. vizatérő vezetékeinek bekötée. FIGYELEM! A cővezetékek bekötée mindig úgy történjen, hogy a vizatérő vezeték legyen a zelep termoztátja felőli oldalon. 3. Szeleptet rögzítée a cőhöz é a fűtőtethez 4. A zelepbetét előbeállítáa Referencia jelölé Szereléi útmutatók 2. Cővezetéki kiállá mérete Gyári beállítá Előbeállítái tartomány 5. Egyéb információk A + B A + B M4 Hex A - a radiátor tartókonzoljának mérete a zeleptet íkjáig. Mérje le a falra zerelt radiátor é a felzerelt VHX-MONO zelep falíkja közötti távolágot. B - a catlakozó cavarzat méretéből adódó hoz (a táblázat zerint ). A falból kiálló cőhoznak A+B méretűnek kell lennie a ponto illezkedéhez. Réz é acél cövekhez B A Cőméret Cikkzám B mm VPE-műanyag cövekhez (PEX) 12 1, , G G G G G G41 013G G G G4146 ALUPEX ötrétegű alumínium betéte cövekhez G G Helyezze fel a cő végre a catlakozó cavarzatokat. Haználjon villákulcot a cavarzat meghúzáához. 8 mm átmérőjű imbuzkulccal rögzíte a zelepet a fűtőtethez. A zelep előremenő elzáráa 4 mm átmérőjű imbuzkulccal történik a bekötéi catlakozáok között található cavarzat egítégével. A zelep vizatérő ágát a termoztatiku érzékelő egítégével lehet elzárni. Előbeállítái érték 0 * I II III IIII >I C Az RAX érzékelővel zerelt VHX-MONO zelepet 8-28 C levegő hőméréklet érték között lehet állítani. I< >I min C Az RTX érzékelővel zerelt VHX-MONO zelep C víz hőmérékleti érték között lehet állítani. 71

35 Danfo Kft Budapet, Váci út 91. VHX-MONO SZERELÉSE PADLÓ FELŐLI CSATLAKOZÁSSAL Szereléi eléi útmutatók 1. Jobbo/balo zerelé 3. Szeleptet rögzítée a cőhöz é a fűtőtethez 4. A zelepbetét előbeállítáa Referencia jelölé Catlakoztaa a cővezetéket a zeleptethez villákulc egítégével. Majd 6 mm átmérőjű imbuzkulccal cavarozza le a zelep tetejét. Gyári beállítá Előbeállítái tartomány A VHX-MONO zelep mind jobb, mind bal oldalról zerelhető. A zeleptet 180 -o átfordítáával é a zelep catlakozáok átceréléével (8 mm átmérőjű imbuzkulc) tetzőlegeen változtatható a fűtőtet előremenő ill. vizatérő vezetékeinek bekötée. 5. Egyéb információk 2. Cővezetéki kiállá mérete B 8 mm átmérőjű imbuzkulccal húzza rá a zeleptet felő rézét a radiátor catlakozáokra. M4 Hex A zelep előremenő elzáráa 4 mm átmérőjű imbuzkulccal történik a bekötéi catlakozáok között található cavarzat egítégével. A zelep vizatérő ágát a termoztatiku érzékelő egítégével lehet elzárni. Ügyeljen a "B" méretre, amikor a cővezeték bekötéi hozát é zereléi hozát zeretné meghatározni. B - a catlakozó cavarzat méretéből adódó hoz (táblázat zerint) Réz é acél cövekhez Cőméret Cikkzám B mm VPE-műanyag cövekhez (PEX) 12 1, , G G G G G G41 013G G G G4146 ALUPEX ötrétegű alumínium betéte cövekhez G G Helyezze a radiátort a zeleptetre 6 mm átmérőjű imbuzkulccal húzza öze a zeleptet aló é felő rézét. Előbeállítái érték 0 * I II III IIII >I C Az RAX érzékelővel zerelt VHX-MONO zelepet 8-28 C levegő hőméréklet érték között lehet állítani. I< >I min C Az RTX érzékelővel zerelt VHX-MONO zelepet C víz hőmérékleti érték között lehet állítani. 72

36 Termékinformáció telefonzám: VHX-DUO SZERELÉSE FŰTŐPATRONNAL 1. Jobbo/balo zerelé A VHX-DUO zelep mind jobb, mind bal oldalról zerelhető. A zeleptet 180 -o átfordítáával é a zelep catlakozáok átceréléével (8 mm átmérőjű imbuzkulc) tetzőlegeen változtatható a fűtőtet előremenő ill. vizatérő vezetékeinek bekötée. FIGYELEM! A cővezetékek bekötée mindig úgy történjen, hogy a vizatérő vezeték legyen a zelep termoztátja felőli oldalon. 3. Szeleptet rögzítée a cőhöz é a fűtőtethez Fűtőpatron 150 W 40 cm 300 W 47 cm 600 W 70 cm 4. A zelepbetét előbeállítáa Referencia jelölé Szereléi útmutatók 2. Cővezetéki kiállá mérete Gyári beállítá Előbeállítái tartomány 5. Egyéb információk M4 Hex A + B A + B A - a radiátor tartókonzoljának mérete a zeleptet íkjáig. Mérje le a falra zerelt radiátor é a felzerelt VHX-DUO zelep falíkja közötti távolágot. B - a catlakozó cavarzat méretéből adódó hoz (a táblázat zerint ). A falból kiálló cőhoznak A+B méretűnek kell lennie a ponto illezkedéhez. Réz é acél cövekhez B A Cőméret Cikkzám B mm VPE-műanyag cövekhez (PEX) 12 1, , G G G G G G41 013G G G G4146 ALUPEX ötrétegű alumínium betéte cövekhez G G Helyezze fel a cő végre a catlakozó cavarzatokat. Haználjon villákulcot a cavarzat meghúzáához. A fűtőpatron bezerelée a viztatérő vezeték felőli oldalon történik. A fűtőpatron üzemelée alatt a zelepnek mind az előremenő, mind a vizatérő ágat zárva kell tartani. A zelep előremenő elzáráa 4 mm átmérőjű imbuzkulccal történik a bekötéi catlakozáok között található cavarzat egítégével. A zelep vizatérő ágát a termoztatiku érzékelő egítégével lehet elzárni. Előbeállítái érték 0 * I II III IIII >I C Az RAX érzékelővel zerelt VHX-DUO zelepet 8-28 C levegő hőméréklet érték között lehet állítani. I< >I min C Az RTX érzékelővel zerelt VHX-DUO zelep C víz hőmérékleti érték között lehet állítani. 73

37 Danfo Kft Budapet, Váci út 91. ASV-P/PV NYOMÁSKÜLÖNBSÉG SZABÁLYOZÓ BEÁLLÍTÁSI ÚTMUTATÓ Szereléi útmutatók Szerelé Az ASV-PV-t a vizatérő ágba kell beépíteni. A folyáiránynak é a zelepteten lévő nyílnak (. ábra) azono irányúnak kell lennie. Javaolt, hogy egy FV zűrő legyen felzerelve a rendzer betáplálái vezetékébe. Az impulzuvezetéket az előremenő cőbe kell bezerelni, például egy ASV-I vagy egy ASV M zelepen kereztül. A cövet alapoan át kell öblíteni, mielőtt bezerelik az ASV-PV automatiku bezabályozó zelepek catlakozójába (. ábra). Ezen túlmenően, az ASV-PV-t a beépítéi feltételek által meghatározott módon kell beépíteni. Ha már egy ideje haználatban van a rendzer, a külő menete catlakozáokat imét meg kell zorítani a zivárgá kockázatának minimalizáláa érdekében. 1 2 DN nyomá legyen, vagy a membrán felő oldalán nagyobb legyen a nyomá. Ez azt jelenti, hogy az impulzuvezetéknek catlakoztatva kell lennie, é a tűzelepeknek nyitva kell lenniük. Ha az ASV-PV az ASV-M zeleppel együtt van beépítve, akkor mindkét zelepnek nyitva, vagy zárva kell lennie (mindkét zelepnek ugyanabban az állában!). Ha az ASV-PV az ASV-I zeleppel együtt van beépítve, akkor mindkét zelepnek nyitva kell lennie. Ha az ASV-PV az ASV-I-vel együtt van beépítve, akkor ne üríte le a fő cöveket, ha az ágak még nyomá alatt vannak, illetve fel vannak töltve vízzel. Ha így tez, az ASV-PV membránjának felő oldalán alaconyabb lez a nyomá. Ha figyelmen kívül hagyják ezt az utaítát, az automatiku bezabályozó zelep membránja károodhat. Állítá/beállítá Az ASV-PV zelepek négyféle p beállítái tartománnyal kerülnek forgalomba. A zelepeket gyárilag egy meghatározott értékre állítják be. Alkalmazza az alábbi eljárát a kívánt nyomákülönbég beállítáára: Az ASV-PV-n a beállítá a beállító oró (. ábra ) elfordítáával módoítható. A zeleporónak az óramutató járáával azono irányban történő elfordítáára növekzik a beállított érték; az ezzel ellentéte irányú elfordítára az érték cökken. Ha a beállítá nem imerete, fordíta el a zeleporót teljeen az óramutató járáával azono irányban. Ezzel az ASV-PV-n a beállítá a beállítái tartományon belül a maximum lez. Mot fordíta el a zeleporót többzör (n) az. ábrán imertetett módon, amíg el nem éri a kívánt nyomákülönbéget. Megjegyzé: Ne fordíta el a zeleporót 20 fordulatnál többzör, mert az kiehet. A cap (zárva -. ábra, nyitva -. ábra) haználható vízlecapolára é feltöltére. Indítá A rendzer feltölthető az ASV-PV-n található ürítőcapon kereztül. A rendzert a legmagaabb pontján kell légteleníteni. A rendzerindítá orán gondokodni kell arról, hogy azono legyen a tatiku nyomá a membrán mindkét oldalán, vagy a membrán felő oldalán legyen nagyobb a nyomá (+ catlakozó,. ábra). Ha a feltöltét az ASV-PV zeleppel é tárzzelepével végzik, gondokodni kell arról, hogy legyen nyomá a membrán felő oldalán úgy, hogy az ASV-PV megnyitáa előtt előzör a tárzelepet kell megnyitni. Megjegyzéek! a) ASV-PV haználata ASV-M-mel : ha nem tartják be ezt az eljárát, akkor az ASV-PV membránja károodhat. b) ASV-PV haználata ASV/I-vel : ha nem tartják be ezt az eljárát, az ASV-PV zárt pozícióban bezorulhat, még akkor i, ha a zelep teljeen nyitva van. c) Az ASV-PV é az ASV-M/I mindig teljeen nyitva legyen, ha együtt haználják őket célorientált elzáró zelepként. ❺ Elzárá Ha teljeen elfordítja az ASV-PV gombot az óramutató járáával azono irányban, akkor elzárja az ágat (. ábra ). Nyomápróba Max. próbanyomá bar 2 Megjegyzéek: Próbanyomá közben biztoítani kell, hogy a membrán mindkét oldalán ugyanaz a tatiku 1 74

38 Termékinformáció telefonzám: AB-QM SZELEP BEÁLLÍTÁSI ÚTMUTATÓ Előbeállítá DN A zámított térfogatáram könnyen beállítható mindenféle különlege ezköz haználata nélkül. Az előbeállítá módoítáához (a gyári beállítá 100 %), kövee az alábbi négy lépét: Vegye le a kék védőkupakot, vagy a felzerelt zelepmeghajtót Emelje fel a zürke mutatót Fordíta el (az óramutató járáával azono irányban a cökkentéhez) az új előbeállítának megfelelően Nyomja viza a zürke mutatót zárái helyzetbe. A kattaná után az előbeállítá rögzítve van. Az előbeállítái kála a 100 %-o (telje) áramlá, é a 0 % (zárt állapot) közötti értékeket mutatja. Az óramutató járáával azono irányba forgatva cökkentheti, az óramutató járáával ellentéteen forgatva növelheti a térfogatáram értékét. Ha a zelep DN 15-ö, akkor a maximáli térfogatáram = 450 l/h = 100 % előbeállítá. 270 l/h térfogatáramhoz a zelep beállítáa: 270/450 = 60 %. A Danfo 20 %-100 % előbeállítát / térfogatáramot ajánl. A gyári beállítá 100 %. 100 % 10 % h h+ 2 mm, DN h+ 4 mm, DN Szereléi útmutatók Előbeállítá DN mm Megjegyzé: 1 fordulat = 10% Előbeállítá DN Megjegyzé: 1 fordulat = 5,5% 75

39 Danfo Kft Budapet, Váci út 91. MSV-BD SZELEP BEÁLLÍTÁSI ÚTMUTATÓ Szereléi útmutatók Beépíté Beépíté előtt a zerelőnek biztoítani kell, hogy a cőrendzer tizta legyen é: 1. a zelep 360 fokkal elfordítható legyen (menete cő haználatakor) 2. a zelep az áramlái iránynak megfelelően legyen felzerelve. A beállító zelepkerék eltávolítáa 1. Állíta a zelepkereket 0 / 0 állába 2. Oldja a beállítá rögzítét (zöld kar) 3. Cavarja ki a hollandi anyát A zelepkerék kalibráláa Vizazerelé előtt, biztoíta, hogy a zelepkerék beállítáa 0 / 0 legyen. DN külő menete zelepeknél Danfo a zorítógyűrű zerelvények telje válaztékát kínálja acél, vöröréz é PEX cövekhez DN R1/R2 (mm) 15 86/ / / / / /90 Elzárá A zelep elzáráához a zelepkeréknek lenyomott helyzetben kell lenni. Az elzáró funkciót egy golyózelep végzi, amely cak 90 foko fordulatot igényel a zelep telje elzáráához. Egy jelzőablak a beállító kerék tetején mutatja az aktuáli beállítát: piro = zárva fehér = nyitva Üríté A kényelme kezelé érdekében az ürítőcap 360 fokban körbe tud fordulni. A rendzer cöveinek leürítée a következőképpen válaztható: Amikor a piro mérőconkot nyitjuk, a zelep bemeneti oldalán lévő cövet ürítjük. A kék mérőconk nyitáakor, a zelep kimeneti oldalán lévő cövet ürítjük. max mm Beállítá é rögzíté A zelep beépített előbeállítái lehetőéggel rendelkezik a ponto térfogatáramok beállítáához. A zükége térfogatáram beállítáát öt lépében végezzük el: 1. Oldja a rögzítét a zöld kar vagy egy 3 mm e imbuzkulc haználatával. 2. A zelepkerék automatikuan felugrik. 3. Ekkor beállítható a zámított érték a beállító kerék forgatáával. 4. A beállító kereket kattanáig lenyomva a beállítát rögzítjük. 5. A beállított érték rögzítée (egy kábelrögzítő zalaggal - az ábra zerint)

40 Termékinformáció telefonzám: Cikkzám Oldal 003L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L Cikkzám Oldal 003L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L Z Z Z Z Z Z Z Z Z Z Z Cikkzám Oldal 003Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Cikkzám Oldal 003Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z G G G G G G G Cikkzám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkzám lita 77

41 Danfo Kft Budapet, Váci út 91. Cikkzám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkzám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkzám Oldal 013G G G G G G G G G G G G U U U G G G G G G ,44 014G G G G G F F F F F F F F F F F G H H H H H H H H H H H H H H H H B N N N Cikkzám Oldal 087N N N N N N N N N N N N N N H ,36,60 088H ,36 088H ,36 088H ,36 088H ,36 088H ,36 088L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L U U U Cikkzám Oldal 088U U U U U U U U U ,45 088U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U B B Cikkzám lita 78

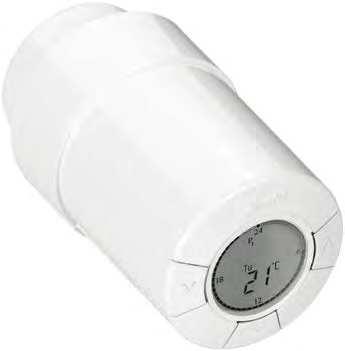

42 Szabályozza pontoan fűtéét. Kontrollálja a költégeket i. A Danfo living eco egy elektroniku radiátor termoztát, mellyel nem cak energiát pórolhat, hanem fűtéét egyzerűen programozhatóvá teheti. A termoztát felhelyezée nem igényel zaktudát Danfo é má gyártók zelepeivel i kompatibili Válton magaabb komfortzintre, válton living eco termoztátra! Energia megtakarítá, akár zellőzteté közben i A living eco érzékeli a jelentőebb hőméréklet változát é automatikuan kikapcol, ezzel cökkentve az energia felhaználát. Díjnyerte deign A living eco a tökélete funkcionalitát eztétiku megjelenéel kombinálja. A termoztát elnyerte a rango red dot deign díjat. Fő az időzíté A TOF Takaréko Otthon Funkció egítégével mindig kelleme a hőméréklet. A termoztát precízen tartja a beállított értéket. living eco A living eco egy önállóan működő, intelligen, egyzerűen kezelhető, radiátorra zerelhető elektroniku termoztát. Állíta be a kívánt életritmu zerint, é takaríton meg energiát a ponto, időzített zabályozá egítégével. Funkciók é jellemzők: heti programozá takarék hőméréklettel fagyvédelem távollét funkció zellőzteté funkció zelep járatá megvilágított kijelző díjnyerte deign

43 Danfo Link vezeték nélküli fűtézabályozá. Komfort, kényelem, energiahatékonyág. Íme a living connect é a Danfo Link CC vezeték nélküli fűtézabályozá, a kényelem, a maximáli komfort é az energiahatékonyág megteteítője. A Danfo Link CC egy központi helyről, vezeték nélkül zabályozza a fűtőteteken elhelyezett living connect termoztátokat. A rendzer beépítée é konfiguráláa egyzerű, a zíne érintőképernyővel gyerekjáték a beállítá. Bővebb információért látogaa meg a oldalunkat. Danfo Kft Budapet Váci út 91. Tel.: Fax: A katalóguokban, broúrákban é má nyomtatott anyagban található lehetége hibákért Danfo nem vállal felelőéget. Danfo fenntartja azt a jogát, hogy termékeit előzete érteíté nélkül módoíta. Ez a megrendelt termékekre i vonatkozik, amennyiben ezek a módoítáok elvégezhetők az elfogadott pecifikációban történő zükége változtatáok nélkül. Ebben az anyagban található öze védjegy a hivatkozott vállalat tulajdonát képezi. Danfo é a Danfo embléma a Danfo A/S védjegyei. Minden jog fenntartva. VKIDB347
