1 MAKING MODERN LIVING POSSIBLE Fűtéstechnika HS Termék katalógus Korszerű fűtési megoldások az energiatakarékosság és komfort jegyében. Fűtőtest szerelvények Termosztatikus érzékelők Exkluzív kialakítású szelepek Padlófűtés szabályozók Helyiség termosztátok Strangszabályozók HMV rendszerek beszabályozó szerelvényei Verzió: akár 23% energia megtakarítás a living connect távolról programozható fűtésszabályozónak köszönhetően: precíz szabályozás, takarék üzemmód, szellőztetés funkció.

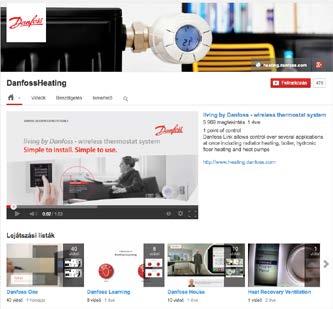

2 Online és mobil megoldásaink Alkalmazás okostelefonra: Danfoss Heating Solution App fűtésszerelőknek Danfoss Link szerelési útmutató kisfilm, árkalkulátor living eco termosztatikus érzékelő virtuálisan kipróbálható változata Egyszerűsített termosztatikus radiátor szelep előbeállítás kalkulátor Statikus szelep (MSV-BD, MSV-F2) térfogatáram meghatározása CF2+ padlófűtés szabályzó szerelési útmutató videó, árkalkulátor Danfoss YouTube csatornája: Termék bemutató videók Szerelési ismertetők Hírek, újdonságok a Danfoss teljes termékskálájával kapcsolatban. A nyomtatott HS Fűtéstechnika katalógus online változata szerelési útmutatókkal és állandóan frissülő tartalommal kiegészítve elérhető a honlapon.

3 Tartalomjegyzék I. Bevezetés 4. oldal II. Termosztatikus fűtőtest szelepek, csavarzatok 7. oldal III. Termosztatikus érzékelők 15. oldal IV. Exkluzív kialakítású szelepek és termosztátok 23. oldal V. Padlófűtés szerelvények 33. oldal VI. Padlófűtés szabályozók 39. oldal VII. Danfoss Link 43. oldal VIII. Elektromos padlófűtés 47. oldal IX. Helyiség termosztátok 49. oldal X. Strangszabályozás 51. oldal XI. Dinamikus strangszabályozók 52. oldal XII. Statikus strangszabályozók 61. oldal XIII. Egyéb szerelvények 64. oldal XIV. Szerelési útmutatók 65. oldal

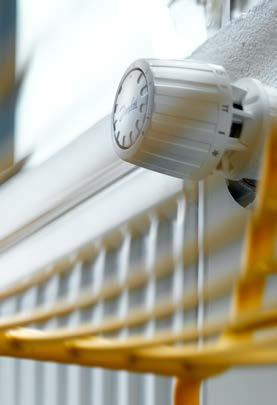

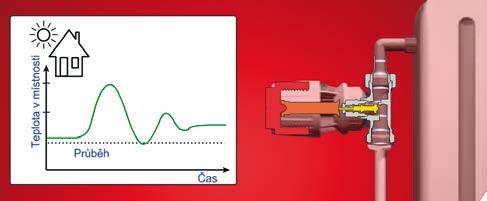

4 I. Bevezetés Fűtőtest szerelvények és termosztatikus érzékelők Miért fontos a fűtési rendszer szabályozása? Napjaink legelterjedtebb fűtési módja a radiátoros fűtési rendszer, mely megfelelő szerelvények alkalmazásával gazdaságosan üzemeltethető és kiváló komfortot biztosít. A jó komfortérzethez azonban nem csak a hőmérséklet-szabályozásáról, hanem a hidraulikai szabályozottságról is gondoskodni kell. Sok esetben nem fordítanak kellő figyelmet a fűtési rendszer szabályozhatóságára, és a radiátorokat csak kézikerékkel szerelik fel, ilyenkor nem is gondolnak arra, hogy ennek a megoldásnak a hátránya később a fűtési számlában mutatkozik: a termosztatikus radiátorszelep kihagyásával megspórolt összeg többszörösét fizetik ki a fűtési számlában, nem beszélve a rossz komfortról, és az egyes helyiségek túl, vagy alulfűtöttségéről. Megfelelő szabályozásnak köszönhetően a fűtési költségek jelentős mértékben csökkenthetők. Termosztatikus radiátorszelepek nem csak új fűtési rendszerekbe építhetők, hanem meglévő fűtési rendszerek is könnyen, kiegészíthetők. Hogyan lesz kevesebb a fűtési számla termosztatikus szeleppel? Az energia-megtakarítás abból ered, hogy a termosztatikus radiátorszelep csak a kívánt hőmérséklet fenntartásához szükséges energiamennyiséget juttatja a helyiségbe, hasznosítva a helyiségben az emberek által leadott, a főzés, fürdés során felszabaduló, vagy az oda kívülről, a napsugárzás következtében bejutó hőt. A termosztatikus szelepek lehetőséget biztosítanak a helyiségenkénti eltérő hőmérséklet tartására is, a szellőztetés vagy az éjszakai hőmérséklet csökkentésre. Tudta, hogy a Danfoss készítette a világ első termosztatikus szelepét? Az első termosztatikus szelep 1943-ban jelent meg. A Danfoss szabadalma a speciális érzékelő töltet, melynek köszönhetően az RA 2000 termosztát gyorsabban reagál a helyiség hőmérséklet változásaira, mint a piacon kapható más működési elvű termosztátok, így biztosítja a maximális energia-megtakarítást és a magas szintű komfortot. Szobahőmérséklet Kívánt hőmérséklet Szobahőmérséklet Kívánt hőmérséklet Idő Idő Hagyományos termosztátok alkalmazásakor a kívánt helyiség hőmérséklet lassabban érhető el, a hőmérséklet leng a kívánt érték körül. Danfoss RA 2000 termosztátok nagy szabályozóképességének köszönhetően a kívánt helyiséghőmérséklet gyorsan elérhető. 4

5 Termékinformációs telefonszám: Mennyi a megtakarítható fűtési energia? Tapasztalat bizonyítja, hogy a termosztatikus radiátorszeleppel ellátott és hidraulikailag is jól szabályozott rendszer, egy szabályozatlanhoz képest, mintegy 20-25%-kal kevesebb energiát fogyaszt, vagyis a termosztatikus radiátorszelepek megvásárlására fordított összeg már egy-két fűtési szezon alatt megtérülhet. A fűtési költségben mutatkozó megtakarítás a szelep éves élettartama alatt igen jelentős. Mit jelent a hidraulikai szabályozás? A kétcsöves fűtési rendszerben minden egyes radiátorhoz azonos hőmérsékletű fűtővíz érkezik. A radiátorok hőteljesítményét így valójában az oda áramló víz mennyisége határozza meg. Ha nem gondoskodunk a hidraulikai szabályozásról, vagyis a megfelelő mennyiségű víz radiátorba juttatásáról, úgy a radiátorok nem egyenletesen melegszenek, hőleadásuk nem lesz megfelelő. A hőtermelőtől távolodva egyre kevesebb víz fog áramolni a csővezetékben. A fűtési rendszerek hidraulikai beszabályozás roppant gyorsan és egyszerű elvégezhető a Danfoss RA-N típusú szelepekkel, melyek 14 fokozatban állítható kézi előbeállítással rendelkeznek. Amennyiben a rendszer minden fűtőtestén elvégezzük az előbeállítást, egy hidraulikailag teljesen kiegyensúlyozott hálózatot kapunk, melynek köszönhetően a hőtermelőtől távolabbi és közelebbi radiátor is megfelelő hőt tud leadni. Az előbeállítás tartománya Fűtőtest szerelvények és termosztatikus érzékelők Beállítás-jelzés Mit jelent a strangszabályozás? Nagy kiterjedésű sok hőleadóból álló fűtési rendszereknél (társasházak, irodaházak, panelházak) az előbb bemutatott hidraulikai szabályozatlanság nagyobb problémákhoz vezethet. Mivel a víz mindig a legkisebb ellenállás felé áramlik, úgy szabályozás nélkül előfordulhat, hogy a ház egyik felében nem lesz fűtés, míg a másik felében igen. Hogy ezt a problémát elkerüljük gondoskodnunk kell, hogy a bonyolult, sok elágazással rendelkező csőhálózatban mindig a megfelelő irányba, a megfelelő mennyiségű fűtővíz áramoljon. Erre hivatottak a strangszabályozó szelepek: feladatuk hogy az adott csővezeték szakaszban meghatározzák az áramló víz mennyiségét és nyomásviszonyát. 17 C 24 C 20 C 20 C 5

6 Danfoss Kft Budapest, Váci út 91. Gyors áttekintés a szerelvények kiválasztásához Fűtőtest szerelvények és termosztatikus érzékelők 1 Szerelvények külső szelepes radiátorokhoz (oldalsó kötés) Termosztatikus érzékelő A hőmérséklet alapján szabályozza a radiátorba jutó fűtővíz mennyiségét. 17. oldal 2 Termosztatikus szelep A termosztatikus érzékelő szabályozza a szelep fűtővíz-áteresztését. 7. oldal 1 2 Szerelvények beépített szelepes radiátorokhoz (alsó kötés) 3 3 Visszatérő csavarzat A radiátor visszatérő vezetékének bekötésére szolgál. 10. oldal Szettek: oldal Termosztatikus érzékelő A hőmérséklet alapján szabályozza a radiátorba jutó fűtővíz mennyiségét. 17. oldal 2 Beépített termosztatikus szelep A termosztatikus érzékelő szabályozza a szelep fűtővíz-áteresztését. 9. oldal 3 3 H-idom A radiátor visszatérő és előremenő vezetékének bekötésére szolgál. 11. oldal Szettek: oldal 6

7 II. Termosztatikus fűtőtest szelepek, csavarzatok RA-N szeleptest Sarok szelep Egyenes szelep Fordított sarokszelep (UK) RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez. Piros szabályozós porvédő-sapkával, nikkelezett kivitelben. Belsőmenetes csatlakozás. Típus Méret K v -érték m 3 /h Cikkszám RA-N 10 3/8 0,04-0,56 013G0011 RA-N 15 1/2 0,04-0,73 013G0013 RA-N 20 3/4 0,10-1,04 013G0015 RA-N ,10-1,04 013G0037 RA-N 10 3/8 0,04-0,56 013G0012 RA-N 15 1/2 0,04-0,73 013G0014 RA-N 20 3/4 0,10-1,04 013G0016 RA-N ,10-1,04 013G0038 RA-N 10 3/8 0,04-0,56 013G0151 RA-N 15 1/2 0,04-0,73 013G0153 RA-N 20 3/4 0,16-0,80 013G0155 Termosztatikus fűtőtest szelepek, csavarzatok Térsarok, jobbos Térsarok, balos RA-N 10 3/8 0,04-0,56 013G0231 RA-N 15 1/2 0,04-0,73 013G0233 RA-N 10 3/8 0,04-0,56 013G0232 RA-N 15 1/2 0,04-0,73 013G0234 RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez. Piros szabályozós porvédő-sapkával, nikkelezett kivitelben. Külsőmenetes csatlakozás 3/4, eurokónuszos. Sarok szelep Típus Méret K v -érték m 3 /h Cikkszám RA-N 15 1/2 0,04-0,73 013G4201 Egyenes szelep RA-N 15 1/2 0,04-0,73 013G4202 Fordított sarokszelep (UK) RA-N 15 1/2 0,04-0,73 013G4203 Térsarok, jobbos RA-N 15 1/2 0,04-0,73 013G4204 Térsarok, balos RA-N 15 1/2 0,04-0,73 013G4205 7

8 Danfoss Kft Budapest, Váci út 91. RA-N szeleptest Öntömítő radiátor csatlakozóval Termosztatikus fűtőtest szelepek, csavarzatok Sarok szelep Egyenes szelep RA-NCX szeleptest RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez. Piros szabályozós porvédő-sapkával, nikkelezett kivitelben, PRESS cső csatlakozással, átm. 15 mm csőhöz, öntömítő radiátor csatlakozóval. Típus Méret K v -érték m 3 /h Cikkszám RA-N 15 1/2 0,04-0,73 013G3237 RA-N 15 1/2 0,04-0,73 013G3238 Krómozott kivitel, öntömítő csatlakozóval RA-NCX típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez. Exkluzív kivitel design radiátorokhoz, krómozott kivitelben, öntömítő radiátor csatlakozóval. Típus Méret K v -érték m 3 /h Cikkszám Sarok szelep RA-NCX 15 1/2 0,04-0,73 013G4247 Egyenes szelep RA-NCX 15 1/2 0,04-0,73 013G4248 Térsarok, jobbos RA-NCX 15 1/2 0,04-0,73 013G4239 Térsarok, balos RA-NCX 15 1/2 0,04-0,73 013G4240 RA-G szeleptest RA-G típusú szeleptestek nagy vízáramokhoz, gravitációs vagy egycsöves rendszerekhez. Szürke szabályozós porvédő-sapkával, nikkelezett kivitelben. Sarok szelep Egyenes szelep Típus Méret K v -érték m 3 /h Cikkszám RA-G 15 1/2 2,06 013G1676 RA-G 20 3/4 2,20 013G1678 RA-G ,41 013G1680 RA-G 15 1/2 1,63 013G1675 RA-G 20 3/4 2,06 013G1677 RA-G ,27 013G1679 8

9 Termékinformációs telefonszám: RA szeleptest Nagy kapacitás RA típusú beépíthető szeleptestek előbeállítással, szivattyús melegvízfűtésekhez. Radiátor típusa Méret K v -érték m 3 /h Cikkszám Vogel&Noot, Cosmo-Nova DÉG (Dunaferr) DiaNorm Purmo 1/2 0,14-0,87 013G7360 1/2 0,04-0,37 013G7361 1/2 0,14-0,87 013G7380 1/2 0,14-0,87 013G7180 RA-C szeleptest RA-C típusú nagy kapacitású szeleptestek előbeállítási lehetőséggel, hűtésiés fűtési rendszerekhez. Termosztatikus fűtőtest szelepek, csavarzatok Típus Méret K v -érték m 3 /h Cikkszám RA-C 15 1/2 0,3-0,9 K vs : 1,2 013G3094 Egyenes szelep RA-C 20 3/4 0,3-0,9 K vs : 3,3 013G3096 RA 15/6 szeleptest RA 15/6 típusú merülőcsöves szeleptestek, egypontú fűtőtest csatlakozással, nikkelezett kivitelben. T: egycsöves fűtési rendszerekhez, TB: kétcsöves fűtési rendszerekhez. 40 mm Alsó radiátor csatlakozáshoz Oldalsó radiátor csatlakozáshoz Típus Méret K v -érték m 3 /h Cikkszám RA 15/6TB 1/2 0,29-0,82 013G3210 RA 15/6T 1/2 K vs : 2,5 013G3220 RA 15/6T 3/4 K vs : 2,5 013G3218 RA 15/6TB 1/2 0,29-0,82 013G3215 RA 15/6T 1/2 K vs : 2,5 013G3270 RA 15/6T 3/4 K vs : 2,5 013G3268 9

10 Danfoss Kft Budapest, Váci út 91. RLV-S csavarzat Termosztatikus fűtőtest szelepek, csavarzatok Egyenes Sarok Egyenes Sarok RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, nikkelezett. Típus Méret K v -érték m 3 /h Cikkszám RLV-S 10 3/8 0,15-1,5 003L0122 RLV-S 15 1/2 0,2-2,2 003L0124 RLV-S 20 3/4 0,2-2,2 003L0126 RLV-S 10 3/8 0,15-1,5 003L0121 RLV-S 15 1/2 0,2-2,2 003L0123 RLV-S 20 3/4 0,2-2,2 003L0125 RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, nikkelezett. Radiátor csatlakozás: 1/2 ; csatlakozás hálózathoz: 3/4 külső menet, eurokónuszos. Típus Méret K v -érték m 3 /h Cikkszám RLV-S 15 3/4 A 0,2-2,2 003L0354 RLV-S 15 3/4 A 0,2-2,2 003L0353 RLV csavarzat RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció, ürítőszerelvényhez csatlakoztatható, nikkelezett. Egyenes Sarok Típus Méret K v -érték m 3 /h Cikkszám RLV 10 3/8 0,1-1,8 003L0142 RLV 15 1/2 0,1-2,5 003L0144 RLV 20 3/4 0,2-3,0 003L0146 RLV 10 3/8 0,1-1,8 003L0141 RLV 15 1/2 0,1-2,5 003L0143 RLV 20 3/4 0,2-3,0 003L0145 RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció, ürítőszerelvényhez csatlakoztatható, nikkelezett. Radiátor csatlakozás: 1/2 ; csatlakozás hálózathoz: 3/4 külső menet, eurokónuszos. Egyenes Sarok Típus Méret K v -érték m 3 /h Cikkszám RLV 15 3/4 A 0,1-2,5 003L0364 RLV 15 3/4 A 0,1-2,5 003L

11 Termékinformációs telefonszám: Egyenes Sarok Egyenes Sarok Öntömítő radiátor csatlakozóval Krómozott kivitel, öntömítő radiátor csatlakozóval RLV csavarzat RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció, ürítőszerelvényhez csatlakoztatható, nikkelezett, PRESS cső csatlakozással, átm. 15 mm csőhöz, öntömítő radiátor csatlakozóval. Típus Méret K v -érték m 3 /h Cikkszám RLV 1/2 0,1-2,5 003L1824 RLV 1/2 0,1-2,5 003L1825 RLV-CX csavarzat RLV-CX típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció, ürítőszerelvényhez csatlakoztatható. Exkluzív kivitel design radiátorokhoz, krómozott, öntömítő radiátor csatlakozóval. Típus Méret K v -érték m 3 /h Cikkszám RLV-CX 1/2 0,1-2,5 003L0274 RLV-CX 1/2 0,1-2,5 003L0273 RLV-KS csavarzat Termosztatikus fűtőtest szelepek, csavarzatok RLV-KS csavarzat, beépített szelepes radiátorhoz, elzárható, beszabályozható. Csak kétcsöves fűtési hálózathoz csatlakoztatható, nikkelezett, 50 mm-es fűtőtest csonktávolság. Radiátor csatlakozás 1/2, vagy 3/4. Fal felőli csatlakozás Padló felőli csatlakozás Típus Méret K v -érték m 3 /h Cikkszám RLV-KS R 1/2 - G 3/4 1,3 003L0222 RLV-KS G 3/4 - G 3/4 1,3 003L0223 RLV-KS R 1/2 - G 3/4 1,3 003L0220 RLV-KS G 3/4 - G 3/4 1,3 003L0221 Ürítőszerelvényhez csatlakoztatható RLV-K csavarzat RLV-K csavarzat, beépített szelepes radiátorhoz, elzárható, beszabályozható, ürítő csatlakoztatható. Egy-, vagy kétcsöves fűtési hálózathoz csatlakoztatható, töltés-ürítési funkció, nikkelezett, 50 mm-es fűtőtest csonktávolság. Radiátor csatlakozás 1/2, vagy 3/4. Fal felőli csatlakozás Padló felőli csatlakozás Típus Méret K vs -érték m 3 /h Cikkszám RLV-K R 1/2 - G 3/4 1,4 003L0282 RLV-K G 3/4 - G 3/4 1,4 003L0283 RLV-K R 1/2 - G 3/4 1,4 003L0280 RLV-K G 3/4 - G 3/4 1,4 003L

12 Danfoss Kft Budapest, Váci út 91. Szorítógyűrűs csatlakozók alumínium betétes, ötrétegű műanyag csövekhez Típus Méret Cső méret Cikkszám Termosztatikus fűtőtest szelepek, csavarzatok RA-N 15, RA-UN 15, RLV 15, RA 15/6 RLV-K/KD/KS RA 15/6 FHV RA-C 15 G 1/2 G 3/4 Praktikum és esztétikum: Danfoss 013G4176 csatlakozóval a ø 16 x 2,0-es alumínium betétes ötrétegű műanyagcső 1/2 BM szelepre köthető 14 x 2,0 013G x 2,0 013G x 2,0 013G x 2,5 013G x 2,0 013G x 2,25 013G x 2,0 013G4188 Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX) Típus Méret Cső méret Cikkszám RA-N 15, RLV 15, RA 15/6 G 1/2 14 x 2,0 013G x 2,5 013G x 2,0 013G x 2,0 013G4156 RLV-K/KD/KS RA 15/6 FHV RA-C 15 G 3/4 17 x 2,0 013G x 2,0 013G x 2,0 013G x 2,5 013G x 2,5 013G x 1,5 013G x 2,2 013G

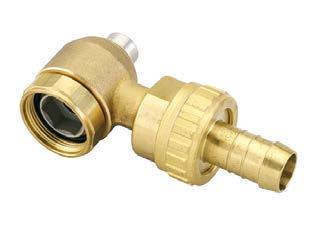

13 Termékinformációs telefonszám: Szorítógyűrűs csatlakozók réz- és acélcsövekhez Típus Méret Cső méret Cikkszám RA-N 10, RLV 10 RA-N 15, RLV 15, RA 15/6 RLV-K/KD/KS RA 15/6 FHV, RA-C 15 RA-C 20, VMT G 3/8 G 1/2 R 3/4 R G G G G G G G G G G G G G G U U0135 R 11/ U0140 Termosztatikus fűtőtest szelepek, csavarzatok Ürítőszerelvény R3/4-es tömlővéggel, RLV és RLV-K csavarzathoz RLV csavarzat ürítése: 1, 2, 3, 1) 3) 3) RLV-K csavarzat ürítése: 1, 1) 2, 2) 3) 3, Méret 3/4 A Cikkszám 003L

14 Danfoss Kft Budapest, Váci út 91. TWA Termikus hajtóművek Termosztatikus fűtőtest szelepek, csavarzatok Típus Megnevezés Cikkszám TWA-A/NC TWA-A/NO TWA-A/NC TWA-A/NO TWA-K/NC TWA-K/NC Danfoss RA szelepekhez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) Danfoss RA szelepekhez, 230V, 50Hz, 2W, feszültségmentesen nyitott (NO) Danfoss RA szelepekhez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) Danfoss RA szelepekhez, 24V, 50Hz, 2W, feszültségmentesen nyitott (NO) INSTRUCTIONS TWA-A/NC szerelése TWA NC M 30x1,5 csatl. szelepekhez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) M 30x1,5 csatl. szelepekhez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) 088H H H H H H3140 TWA-A For Danfoss RA valves TWA-V For Danfoss RAV/VMT valves TWA-K/NC szerelése Praktikus megoldás: A TWA-A + RA-N szelepkombinációt akár zónaszabályzásra is használhatja! TWA-L For Danfoss RAVL valves 14 TWA-K For Heimeier/MNG/Oventrop valves with M connection, generally as per attached drawing. Other valves must be verified

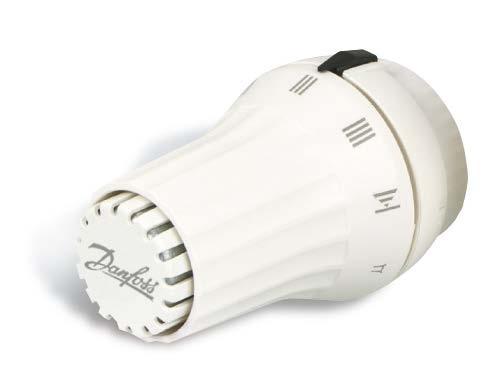

15 III. Termosztatikus érzékelők TELL A energiaosztály Danfoss termosztatikus érzékelők A Danfoss Magyarországon leggyakrabban értékesített termosztatikus érzékelői, az RA 2000, az RAE 5054 és a RAS-C2, Európában az elsők között, megkapták a TELL (Thermostatic Efficiency Label) energia-hatékonysági vizsgálatán a legjobb, A osztályú minősítést. Ezzel Ön garantáltan a legjobb megoldást tudhatja magáénak. 8% energia-megtakarítás Az A osztályú besorolás azt is jelenti, hogy 8%-kal nagyobb energia megtakarítás érhető el, mint a C minősítésűekkel. Termosztatikus érzékelők Folyadékkal töltött termosztatikus érzékelők Egyszerű szerelés, KLAPP csatlakozó Minden RA típusú szelephez Korlátozható hőmérséklet beállítási értékek Lopás elleni védelem Gőzzel töltött termosztatikus érzékelők Rendkívül gyors reakcióidő: ~ 9 perc! A folyadék töltetű termosztatikus érzékelőkhöz képest hosszabb élettartam Korlátozható hőmérséklet beállítási értékek Minden egyes darabot a gyártás után letesztelnek 15

16 Danfoss Kft Budapest, Váci út 91. Javaslatok az érzékelő kiválasztásának megkönnyítésére Termosztatikus érzékelők A fűtőtestet egy egyenes falnál helyezték el, nem falmélyedésben, sem ablakpárkány alatt? NEM IGEN A fűtőtest csatlakozás tengelyének távolsága a fűtőtest külső, mellső éléhez nagyobb mint 8 cm? IGEN beépített érzékelő NEM külső érzékelő Távolság az ablakpárkány és a fűtőtest között nagyobb mint 20 cm? IGEN NEM beépített érzékelő A távolság az ablakpárkány és a fűtőtest között kisebb mint 10 cm? IGEN NEM Az ablakpárkány mélysége kisebb mint 22 cm? IGEN NEM külső érzékelő A termosztát elem függőlegesen felfelé szerelt vagy pl. függönnyel takart? beépített érzékelő IGEN külső érzékelő 16

17 Termékinformációs telefonszám: RAE termosztatikus érzékelő RAE típusú termosztatikus érzékelők (speciális folyadék töltet). KLAPP csatlakozással. Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz. Hőfoktartomány: 8-28 C. Típus Kivitel Csatlakozás Cikkszám RAE 5054 RAE 5154 RAE 5056 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, teljes lezárási lehetőséggel Távérzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem KLAPP KLAPP KLAPP 013G G G5056 Termosztatikus érzékelők RAE-K termosztatikus érzékelő RAE-K és RAE-H típusú termosztatikus érzékelők (speciális folyadék töltet). Hőfoktartományra vagy fix hőfokra korlátozás, menetes csatlakozó (M 30x1,5 és M 28x1,5), csatlakoztatható pl. Heimeier, MNG, HERZ típusú szelephez és beépített szeleppel ellátott radiátorokhoz, mint pl. Kermi, Purmo, Dia Norm, Korado, stb. Hőfoktartomány: 8-28 C. Típus Kivitel Csatlakozás Cikkszám RAE-K 5034 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M 30x1,5 013G5034 RAE-K 5036 Távérzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M 30x1,5 013G5036 RAE-H 5035 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M 28x1,5 013G5035 RAS-CK termosztatikus érzékelő PANDA (RAS-CK) típusú termosztatikus érzékelő (speciális folyadék töltet). Hőfoktartományra vagy fix hőfokra korlátozás, menetes csatlakozó (M 30x1,5) csatlakoztatható pl. Heimeier, MNG típusú szelephez és beépített szeleppel ellátott radiátorokhoz, mint pl. Kermi, Purmo, Dia Norm, Korado, stb. Típus Kivitel Csatlakozás Cikkszám PANDA RAS-CK Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, hőfoktartomány: 5-28 C. M 30x1,5 013G

18 Danfoss Kft Budapest, Váci út 91. RA 2000 termosztatikus érzékelő Termosztatikus érzékelők RA 2000 típusú termosztatikus érzékelők (telített gőz töltet). KLAPP csatlakozással. Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, fehér csatlakozógyűrű, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz, mint pl. Vogel & Noot, De Longhi, Buderus, Dunaferr, stb. Típus Kivitel Tartomány ( C) Cikkszám RA 2980 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem G2980 RA 2940 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, teljes lezárási lehetőséggel G2940 RA 2982 Távérzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem G2982 RA 2920 termosztatikus érzékelő - rongálás ellen védett kivitel Vandálbiztos kivitel Típus Kivitel Tartomány ( C) Cikkszám RA 2920 Beépített érzékelő, fagyvédelem, rongálás ellen megerősített kivitel, korlátozható vagy rögzíthető beállítás G2920 RA 2922 Távérzékelő, fagyvédelem, rongálás ellen megerősített kivitel, korlátozható vagy rögzíthető beállítás G2922 RA fordító adapter Megnevezés Cikkszám RA fordító (sarok) adapter termosztatikus érzékelőfejhez KLAPP csatlakozóval RA fordító (sarok) adapter termosztatikus érzékelőfejhez M30 x 1,5 mm-es csatlakozóval 013G G

19 Termékinformációs telefonszám: RA kézikerék RA kézikerék. Csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz. Típus Kivitel Cikkszám RA 5000 Kézikerék RA szelepekhez 013G5002 RA 3300 Speciális, fém kézi elzáró RA szelepekhez, 10 bar nyomáskülönbségig 013G3300 RA 5060 távszabályozós érzékelő Termosztatikus érzékelők Típus Kivitel Tartomány ( C) Cikkszám RA 5062 RA 5065 RA 5068 RA 8564 Távszabályozós érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden RA típusú szelepre felszerelhető, 2 m kapillárcsővel Távszabályozós érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden RA típusú szelepre felszerelhető, 5 m kapillárcsővel Távszabályozós érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden RA típusú szelepre felszerelhető, 8 m kapillárcsővel Távszabályozós érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden RA típusú szelepre felszerelhető, távérzékelővel, 2+2 m kapillárcsővel G G G G8564 Megnevezés Fordító (sarok) adapter távszabályozós kivitelhez Fordító (sarok) adapter M 30 x 1,5 mm-es menetes szeleptestekhez, távszabályozós kivitel Cikkszám 013G G

20 Danfoss Kft Budapest, Váci út 91. living by Danfoss termékcsalád Termosztatikus érzékelők A living by Danfoss család a Danfoss prémium termosztátjainak gyűjtőneve. Háromféle termékkört foglal magában: living design exkluzív kialakítású fűtőtest-termosztátok living eco önállóan működő programozható radiátor-termosztát living connect Danfoss Link rendszerbe illeszkedő, vezeték nélküli hálózatban működő távvezérelhető radiátor termosztát living by Danfoss prémium termosztátok összehasonlítása Jellemző living design living eco living connect technológia mechanikus elektronikus elektronikus fagyvédelem díjnyertes design heti programozás takarék hőmérséklettel távollét funkció szellőztetés funkció szelep járatás megvilágított kijelző vezeték nélküli rendszer (Danfoss Link CC-vel) living design termosztátokról bővebben a 30. oldalon living connect termosztátokról bővebben a 43. oldalon living eco programozható elektronikus termosztatikus érzékelő living eco digitális programozható fűtőtest termosztát. LCD kijelző, 7 napos program, szellőztetés mód, éjszakai fűtéscsökkentés, szabadság üzem, nyári szelepjáratás, gyerekzár. 2 db AA elemmel működik (tartozék). Típus Kivitel Cikkszám living eco Programozható fűtőtest termosztát, Danfoss KLAPP csatlakozással / M 30 x 1,5 csatlakozással 014G0052 Adapter Adapter M28 x 1,5 szelepekre, pl. Herz 014G

21 Termékinformációs telefonszám: RA-N termosztatikus radiátor szelep szett A szett tartalma Kivitel Cikkszám RA-N előbeállítható termosztatikus radiátorszelep (013G0013) + RAE 5054 termosztatikus érzékelő KLAPP csatlakozóval (013G5054) RA-N előbeállítható termosztatikus radiátorszelep (013G0014) + RAE 5054 termosztatikus érzékelő KLAPP csatlakozóval (013G5054) sarok egyenes 013G G5094 RA-FN termosztatikus radiátor szelep szett A szett tartalma Kivitel Cikkszám RA-FN előbeállítás nélküli, letapadásmentes szelep (013G0003) + PANDA (RAS-C) termosztatikus érzékelő KLAPP csatlakozóval (013G5023) + RLV-S visszatérőbe építhető csavarzat (003L0123) sarok 013G5253 Termosztatikus érzékelők RA-FN előbeállítás nélküli, letapadásmentes szelep (013G0004) + PANDA (RAS-C) termosztatikus érzékelő KLAPP csatlakozóval (013G5023) + RLV-S visszatérőbe építhető csavarzat (003L0124) egyenes 013G5254 Termosztatikus radiátor szelep szett beépített szelepes radiátorokhoz A szett tartalma Kivitel Cikkszám RLV-KS H-idom G3/4 - R3/4 (003L0223) + R1/2 adapter (003L0295) + PANDA (RAS-C) termosztatikus érzékelő KLAPP csatlakozóval (013G5023) sarok 013G5278 RLV-KS H-idom G3/4 - R3/4 (003L0221) + R1/2 adapter (003L0295) + PANDA (RAS-C) termosztatikus érzékelő KLAPP csatlakozóval (013G5023) egyenes 013G5277 Alkalmazható az alábbi radiátorokhoz: Dunaferr, Vogel & Noot, Radel, Buderus A szett tartalma Kivitel Cikkszám RLV-KS H-idom G3/4 - R3/4 (003L0223) + R1/2 adapter (003L0295) + PANDA (RAS-CK) termosztatikus érzékelő M30x1,5 hollandis csatlakozóval (013G5025) sarok 013G5276 RLV-KS H-idom G3/4 - R3/4 (003L0221) + R1/2 adapter (003L0295) + PANDA (RAS-CK) termosztatikus érzékelő M30x1,5 hollandis csatlakozóval (013G5025) egyenes 013G5275 Alkalmazható az alábbi radiátorokhoz: Korad, Purmo, Kermi, Star 21

22 Danfoss Kft Budapest, Váci út 91. Termosztatikus érzékelők és csavarzatok beépített szelepes radiátorokhoz Vogel&- Noot Buderus Radel De Longhi Dunaferr Purmo Kermi Star Korad Korado Warmair Termosztatikus érzékelők Immergas Delta Ferroli RA Termosztatikus érzékelő RA 2000 Cikkszám: 013G2980 Csatlakozás: KLAPP Töltet: gőz RA Termosztatikus érzékelő, védett kivitel RA 2000 Cikkszám: 013G2920 Csatlakozás: Danfoss Töltet: gőz RAE Termosztatikus érzékelő Cikkszám: 013G5054 Csatlakozás: KLAPP Töltet: folyadék RAE RAS-C - Termosztatikus érzékelő Cikkszám: 013G5023 Csatlakozás: KLAPP Töltet: folyadék RAE-K Termosztatikus érzékelő Cikkszám: 013G5034 Csatlakozás: M30x1,5 Töltet: folyadék RAS-CK - Termosztatikus érzékelő Cikkszám: 013G5025 Csatlakozás: M30x1,5 Töltet: folyadék living eco / living connect - Programozható termosztatikus érzékelő Cikkszám: 014G0052 / 014G0003 Csatlakozás: Danfoss és M30x1,5 (adapter tartozék) RAS-C RAE-K RAS-CK living eco / living connect 22 RLV-K csavarzat, elzárható, beszabályozható, ürítő csatlakoztatható (egy- és kétcsöves fűtési hálózathoz csatlakoztatható) Cikkszám: 003L0283 Radiátor csatlakozás: 3/4 Kivitel: sarok Cikkszám: 003L0281 Radiátor csatlakozás: 3/4 Kivitel: egyenes Cikkszám: 003L0282 Radiátor csatlakozás: 1/2 Kivitel: sarok Cikkszám: 003L0280 Radiátor csatlakozás: 1/2 Kivitel: egyenes RLV-KS csavarzat, elzárható, beszabályozható (csak kétcsöves fűtési hálózathoz csatlakoztatható) Cikkszám: 003L0223 Radiátor csatlakozás: 3/4 Kivitel: sarok Cikkszám: 003L0221 Radiátor csatlakozás: 3/4 Kivitel: egyenes Cikkszám: 003L0222 Radiátor csatlakozás: 1/2 Kivitel: sarok Cikkszám: 003L0220 Radiátor csatlakozás: 3/4 Kivitel: egyenes RLV-K RLV-KS

23 IV. Exkluzív kialakítású szelepek és termosztátok Szín és forma tökéletes összhangban A Danfoss X-tra Collection nem csupán szelepek és termosztátfejek választéka, hanem a tökéletesen harmonikus fürdőszoba csodálatos kiegészítője. A formatervezett törülközőszárítók még szebben mutatnak fürdőszobájában ha azokat odaillő részletekkel tökéletesíti. Az új fűtőtestszelep családot kifejezetten design-radiátorokhoz és törülköző-szárítóhoz tervezték. A szelepek és érzékelők fehér, króm, rozsdamentes és fekete felülettel állnak rendelkezésre, színben illeszkedve a leggyakrabban használt törülköző-szárítókhoz. Hogyan válasszunk megfelelő szelepet? A szelepcsalád esztétikailag tökéletesen kiegészíti a törülköző-szárítókat és design-radiátorokat. A kompakt konstrukció lehetővé teszi, hogy az érzékelőt a fallal párhuzamosan, a törülközőszárító alá szereljük fel, ezáltal elkerülve az érzékelő véletlen megütését. A kicsi vagy középméretű konvektorokhoz is alkalmazható, színben illeszkedő vagy éppen színben elütő változatban. Exkluzív kialakítású szelepek és termosztátok Kétféle szabályozási koncepciót használó érzékelő áll rendelkezésre: - RAX típus, amely szobahőmérséklet alapján szabályoz - RTX típus, amely a radiátor visszatérő ágában korlátozza a hőmérsékletet, vagyis a távozó fűtővíz hőmérsékletére szabályoz, nem a szobahőmérsékletre. A törülköző-szárítóhoz szerelt RTX szabályozót 5 10 C -kal a szobahőmérséklet fölé állítva, az mindig melegen tartja a radiátort, így biztosítva a törülköző szárítását. RAX, padlófűtés nélküli helyiségekbe RTX, padlófűtéses helyiségekbe 23

24 Danfoss Kft Budapest, Váci út 91. VHX szelepek RTX érzékelővel RTX - vízhőfokra szabályoz Exkluzív kialakítású szelepek és termosztátok VHX típusú csatlakozó szett kétcsöves fűtéshez, előbeállítással, RTX visszatérő hőmérséklet korlátozóval, amely biztosítja a mindig száraz, meleg törülközőt. Csatlakozók: 50mm kötéstávolság, fűtőtest 1/2 KM, csővezeték 1/2 BM A szeleptestek átfordíthatók, jobbos és balos szerelés is lehetséges. Típus Kivitel K v -érték m 3 /h Cikkszám VHX-MONO szett VHX-MONO szett VHX-MONO szett Sarok kivitel (merülőcsöves, egypontos csatlakozással), RTX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. Sarok kivitel (merülőcsöves, egypontos csatlakozással), RTX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. Egyenes kivitel (merülőcsöves, egypontos csatlakozással), RTX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,40 013G4387 0,12-0,40 013G4385 0,12-0,40 013G4384 VHX-MONO szett Egyenes kivitel (merülőcsöves, egypontos csatlakozással), RTX érzékelővel, króm. Viszszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,40 013G4382 Típus Kivitel K v -érték m 3 /h Cikkszám VHX-DUO szett Sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RTX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4381 VHX-DUO szett Sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RTX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4379 VHX-DUO szett Egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RTX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4378 VHX-DUO szett Egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RTX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G

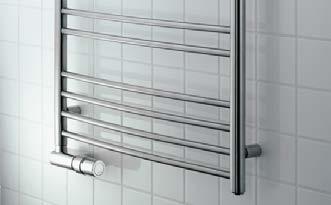

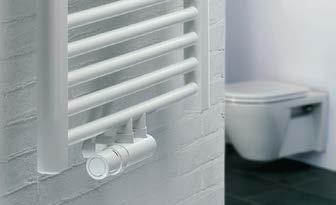

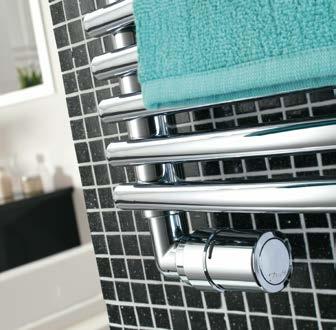

25 Termékinformációs telefonszám: RA-URX exkluzív kivitelű szelepszett előbeállítással, törülközőszárítókhoz, RTX visszatérő hőmérséklet korlátozóval. A szett tartalma: RLV-X csavarzat és RTX visszatérő hőmérséklet korlátozó. Csatlakozók: fűtőtest 1/2 KM, csővezeték 1/2 BM. Figyelem: az előbeállítós termosztatikus szelep a visszatérő ágba szerelendő! RA-URX szelepek RTX érzékelővel Típus Kivitel Tmax C Cikkszám RA-URX szett RA-URX szett RA-URX szett RTX - vízhőfokra szabályoz RA-URX szett, fehér (RAL 9016), RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon. RA-URX szett, fehér (RAL 9016), RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon. RA-URX szett, króm, RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon G G G4132 Exkluzív kialakítású szelepek és termosztátok RA-URX szett RA-URX szett, króm, RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon G4133 RA-URX szett RA-URX szett, rozsdamentes (inox), RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon G4138 RA-URX szett RA-URX szett, rozsdamentes (inox), RTX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon G

26 Danfoss Kft Budapest, Váci út 91. VHX szelepek RAX érzékelővel RAX - levegőhőmérsékletre szabályoz Exkluzív kialakítású szelepek és termosztátok VHX típusú csatlakozó szett kétcsöves fűtéshez, előbeállítással, RAX fűtőtest termosztáttal helyiség hőmérséklet szabályozásra. Csatlako zók: 50mm kötéstávolság, fűtőtest 1/2 KM, csővezeték 1/2 BM A szeleptestek átfordíthatók, jobbos és balos szerelés is lehetséges. Típus Kivitel K v -érték m 3 /h Cikkszám VHX-MONO szett VHX-MONO szett VHX-MONO szett Sarok kivitel (merülőcsöves, egypontos csatlakozással), RAX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. Sarok kivitel (merülőcsöves, egypontos csatlakozással), RAX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. Egyenes kivitel (merülőcsöves, egypontos csatlakozással), RAX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,40 013G4287 0,12-0,40 013G4285 0,12-0,40 013G4284 VHX-MONO szett Egyenes kivitel (merülőcsöves, egypontos csatlakozással), RAX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,40 013G4282 Típus Kivitel K v -érték m 3 /h Cikkszám VHX-DUO szett Sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RAX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4281 VHX-DUO szett Sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RAX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4279 VHX-DUO szett Egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RAX érzékelővel, fehér (RAL9016). Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G4278 VHX-DUO szett Egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással), RAX érzékelővel, króm. Visszatérő ág a termosztatikus érzékelő felőli oldalon. 0,12-0,49 013G

27 Termékinformációs telefonszám: RA-URX exkluzív kivitelű szelep-szett előbeállítással, törülközőszárítókhoz, RAX fűtőtest termosztáttal. A szett tartalma: RLV-X csavarzat és RAX fűtőtest termosztát. Csatlakozók: fűtőtest 1/2 KM, csővezeték 1/2 BM. Figyelem: az előbeállítós termosztatikus szelep a visszatérő ágba szerelendő! RA-URX szelepek RAX érzékelővel Típus Kivitel Tmax C Cikkszám RA-URX szett RA-URX szett RA-URX szett RAX - levegőhőmérsékletre szabályoz RA-URX szett, fehér (RAL 9016), RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon. RA-URX szett, fehér (RAL 9016), RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon. RA-URX szett, króm, RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon G G G4003 Exkluzív kialakítású szelepek és termosztátok RA-URX szett RA-URX szett, króm, RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon G4004 RA-URX szett RA-URX szett, rozsdamentes (inox), RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban jobb oldalon G4009 RA-URX szett RA-URX szett, rozsdamentes (inox), RAX visszatérő hőmérséklet korlátozóval. Szelep a visszatérő ágban bal oldalon G

28 Danfoss Kft Budapest, Váci út 91. RA-URX szeleptest Exkluzív kialakítású szelepek és termosztátok RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, törülközőszárítókhoz, jobbos vagy balos kivitelben. Figyelem: az előbeállítós termosztatikus szelep a visszatérő ágba szerelendő! Csatlakozás: fűtőtest 1/2 KM; csővezeték 1/2 BM. Típus Kivitel Tmax C Cikkszám RA-URX RA-URX RA-URX RA-URX RA-URX RA-URX RA-URX szeleptest jobbos, előremenő ág bal oldalon. Fehér (RAL 9016) RA-URX szeleptest balos, előremenő ág jobb oldalon. Fehér (RAL 9016) RA-URX szeleptest jobbos, előremenő ág bal oldalon. Króm RA-URX szeleptest balos, előremenő ág jobb oldalon. Króm RA-URX szeleptest jobbos, előremenő ág bal oldalon. Rozsdamentes RA-URX szeleptest balos, előremenő ág jobb oldalon. Rozsdamentes G G G G G G4061 RLV-X elzáró szelep RLV-X exkluzív kivitelű elzáró szelep, tölthetőüríthető, előremenőbe építendő, jobbos vagy balos kivitel. Csatlakozás: fűtőtest 1/2 KM; csővezeték 1/2 BM. Típus Kivitel Tmax C Cikkszám RLV-X RLV-X RLV-X RLV-X RLV-X RLV-X RLV-X elzáró szelep jobbos, előremenő ág bal oldalon. Fehér (RAL 9016) RLV-X elzáró szelep balos, előremenő ág jobb oldalon. Fehér (RAL 9016) RLV-X elzáró szelep jobbos, előremenő ág bal oldalon. Króm RLV-X elzáró szelep balos, előremenő ág jobb oldalon. Króm RLV-X elzáró szelep jobbos, előremenő ág bal oldalon. Rozsdamentes RLV-X elzáró szelep balos, előremenő ág jobb oldalon. Rozsdamentes G G G G G G

29 Termékinformációs telefonszám: VHS szett Exkluzív megjelenésű VHS szett. Előbeállítással rendelkező VHS-U szeleptest, RAS-D érzékelő, burkolat, zárási, töltési ürítési lehetőséggel. Csatlakozók: 50 mm kötéstáv; fűtőtest 3/4 BM hollandis; csővezeték 3/4 KM. Típus Kivitel K v -érték m 3 /h Cikkszám VHS szett Sarok kivitel, fehér (RAL 9016) 0,02-0,48 013G4773 VHS szett Sarok kivitel, króm 0,02-0,48 013G4777 VHS szett Egyenes kivitel, fehér (RAL 9016) 0,02-0,48 013G4776 VHS szett Egyenes kivitel, króm 0,02-0,48 013G4752 Exkluzív kialakítású szelepek és termosztátok VHS-UN szerelvény VHS-UN típusú csatlakozó szerelvény, kétcsöves fűtéshez, előbeállítással, ürítési lehetőséggel, nikkelezett kivitelben, szabályozós porvédő sapkával, 50 mm-es fűtőtest csonktávolsághoz. Típus Kivitel K v -érték m 3 /h Cikkszám VHS-UN 15 Sarok kivitel. Csatlakozás radiátor felé 1/2 KM; csővezeték felé 3/4 KM 0,02-0,48 013G4741 VHS-UN 20 Sarok kivitel. Csatlakozás radiátor felé 3/4 BM hollandis; csővezeték felé 3/4 KM 0,02-0,48 013G4743 VHS-UN 15 Egyenes kivitel. Csatlakozás radiátor felé 1/2 KM; csővezeték felé 3/4 KM 0,02-0,48 013G4742 VHS-UN 20 Egyenes kivitel. Csatlakozás radiátor felé 3/4 BM hollandis; csővezeték felé 3/4 KM 0,02-0,48 013G

30 Danfoss Kft Budapest, Váci út 91. living design exkluzív termosztatikus érzékelők Exkluzív kialakítású szelepek és termosztátok RAX és RAX-K típusú termosztatikus érzékelők. Exkluzív kivitel, design radiátorokhoz. RAX: minden RA csatlakozós Danfoss radiátorszelepre RAX-K: M30 x 1,5 menetes szelepre. Típus Kivitel Tartomány ( C) Cikkszám living design RAX Fehér (RAL 9016) G6070 living design RAX Fekete (RAL 9005) G6075 living design RAX Króm G6170 living design RAX Fehér / króm G6176 living design RAX Inox (rozsdamentes) G6171 living design RAX-K Fehér (RAL 9016) G6080 living design RAX-K Króm G6180 RAS-D exkluzív kivitelű termosztatikus érzékelő KLAPP csatlakozóval. Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden VHS, illetve RA szeleptestre. Típus Kivitel Tartomány ( C) Cikkszám RAS-D Fehér (RAL 9016) G5126 RAS-D Króm G

31 Termékinformációs telefonszám: Kiegészítők VHX szerelvényekhez Megnevezés Cikkszám Fűtőpatron, elektromos teljesítmény 150 W, 230V tápfeszültség, csak VHX-DUO szeleppel használható Fűtőpatron, elektromos teljesítmény 300 W, 230V tápfeszültség, csak VHX-DUO szeleppel használható Fűtőpatron, elektromos teljesítmény 600 W, 230V tápfeszültség, csak VHX-DUO szeleppel használható Csatlakozóidom nem Danfoss gyártmányú fűtőpatronokhoz Cső csatlakozó szett 0 12 mm, 1/2 csatlakozó idommal Fali csatlakozó szett fal felőli csatlakozás (négyszög alakú takaró rózsa, 1 takarócső), fehér (RAL9016) Fali csatlakozó szett fal felőli csatlakozás (négyszög alakú takaró rózsa, 1 takarócső), króm 013G G G G G G G3129 Exkluzív kialakítású szelepek és termosztátok Fali csatlakozó szett padló felőli csatlakozás (négyszög alakú takaró rózsa, 2 takarócső), fehér (RAL9016) Fali csatlakozó szett padló-felőli csatlakozás (négyszög alakú takaró rózsa, 2 takarócső), króm 013G G3208 Kiegészítők RA-URX és RLV-X szerelvényekhez Megnevezés Cikkszám Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső), fehér (RAL9016) 013G3132 Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső) króm 013G3133 Tömszelence RTX érzékelős VHX és RA-URX szelephez 013G

32 Danfoss Kft Budapest, Váci út 91. Kiegészítők VHS szerelvényekhez Megnevezés Cikkszám Exkluzív kialakítású szelepek és termosztátok Műanyag burkolat (szögletes) VHS szelepekhez, sarok kivitel, fehér (RAL9016) Műanyag burkolat (szögletes) VHS szelepekhez, sarok kivitel, króm Műanyag burkolat (szögletes) VHS szelepekhez, egyenes kivitel, fehér (RAL9016) Műanyag burkolat (szögletes) VHS szelepekhez, egyenes kivitel, króm Csatlakozó elem VHS szelepekhez tömítőgyűrűvel R 1/2 -hoz Csatlakozó elem VHS szelepekhez tömítőgyűrűvel G 3/4 -hoz Krómozott szorítógyűrűs csatlakozók exkluzív szelepekhez 013G G G G L L0294 Réz- és acélcsövekhez Megnevezés Szorítógyűrű és csavarzat G 1/2 - DN10 Szorítógyűrű és csavarzat G 1/2 - DN12 Szorítógyűrű és csavarzat G 1/2 - DN14 Szorítógyűrű és csavarzat G 1/2 - DN15 Szorítógyűrű és csavarzat G 1/2 - DN16 Cikkszám 013G G G G G4196 VPE-műanyag csövekhez (PEX) Megnevezés Szorítógyűrű és csavarzat G 1/2-12 x 1,1 Szorítógyűrű és csavarzat G 1/2-12 x 2,5 Szorítógyűrű és csavarzat G 1/2-16 x 2,0 Cikkszám 013G G G4198 Alumínium betétes, ötrétegű műanyag csövekhez Megnevezés Szorítógyűrű és csavarzat G 1/2-16 x 2,0 Cikkszám 013G

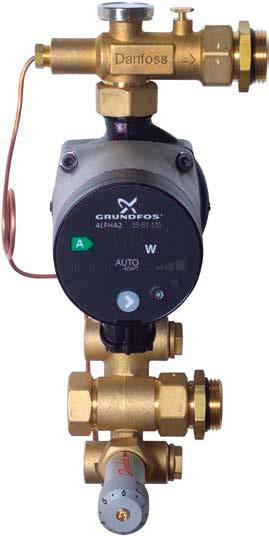

33 V. Padlófűtés szerelvények Hol használható az FHM padlófűtési keverőegység? A családi házas fűtéseknél általánosan használt hőtermelők (normál gázkazán, kondenzációs kazán, szilárd tüzelésű kazán stb.) által előállított fűtővíz általában 60 C-nál magasabb. Ezt a hőmérsékletű vizet - különösen kombinált radiátoros és padlófűtés esetén - közvetlenül nem lehet a padlófűtési csövekbe engedni, mert túl meleg padlóhőmérsékletet eredményez. Ennek elkerülésére a padlófűtési előremenő vizet a visszatérő fűtési vízzel lehűtve kell a padlófűtési rendszerbe juttatni. A Danfoss padlófűtés hidraulikai blokk kompakt, rugalmas kialakításának köszönhetően közvetlenül az osztó-gyűjtőre szerelhető. Az egység minden a működéshez és szabályzáshoz szükséges elemet tartalmazza. Padlófűtés szerelvények Könnyű szerelhetőség A Danfoss FHM-Cx kompakt padlófűtési egységei rendkívül kis helyre is beépíthetők (akár 110 mm-re is a falsíktól). Az egység akár jobbról akár balról, vagy külön rendelhető könyökidommal derékszögben elfordítva közvetlenül az osztó-gyűjtőre szerelhető. Energia megtakarítás Amennyiben Alpha2-es szivattyúval ellátott keverőegységet használ, úgy akár 60%-os fűtési energia csökkentést is elérhet az állandó fordulatszámú szivattyúval ellátott rendszerhez képest. Grundfos Alpha 2 szivattyú állítható fordulatszámmal, mely biztosítja az alacsony energia felhasználást és a megfelelő vízmennyiség beállítását A beépített áramlásmérőkön mindig leolvasható az aktuális térfogatáram Az egyes körök az áramlásmérőkön elhelyezett csavarzatokkal lezárhatók Záróelem automatikus légtelenítési funkcióval, töltő-ürítő csonkkal FHF-T hőmérséklet érzékelő Az opcionálisan hőmérővel ellátott golyós csap a padlófűtési osztó-gyűjtő és a keverőegység közötti elzárásra szolgál. Záróelem kézi légtelenítővel, töltő-ürítő csonkkal A beépített RA-N szelepbetétek lehetővé teszik a fűtési körök térfogatáramainak egymáshoz képesti vízelosztásának pontos beállítását Az FH-TC egy segédenergia nélküli termosztatikus szabályzó, amely az előremenő víz hőmérséklet állandó értéken tartására szolgál. Az FH-TC egy rozsdamentes acélból készült merülő érzékelővel van ellátva. Hőmérséklet emelkedésre a szabályzó zárni kezd. 33

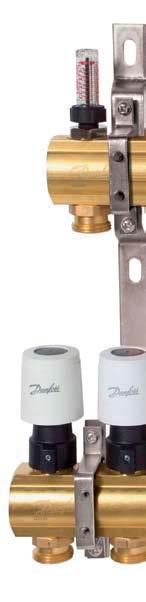

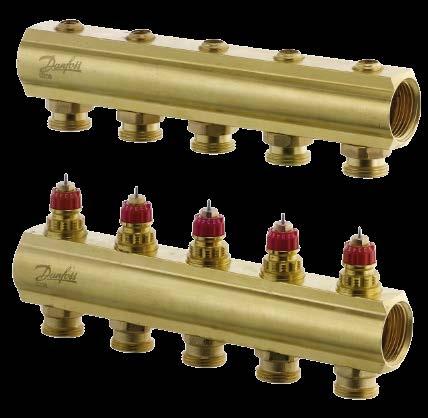

34 Danfoss Kft Budapest, Váci út 91. FHF beépített szelepes osztó-gyűjtő szettek Padlófűtés szerelvények FHF beépített szelepes osztó-gyűjtő szettek Az előbeállítással rendelkező szelepek biztosítják az optimális hidraulikai egyensúlyt a fűtőkörökben. Névleges méret: 1. Típus Megnevezés Cikkszám FHF-2 Osztó-gyűjtő szett U0502 FHF-3 Osztó-gyűjtő szett U0503 FHF-4 Osztó-gyűjtő szett U0504 FHF-5 Osztó-gyűjtő szett U0505 FHF-6 Osztó-gyűjtő szett U0506 FHF-7 Osztó-gyűjtő szett U0507 FHF-8 Osztó-gyűjtő szett U0508 FHF-9 Osztó-gyűjtő szett U0509 FHF-10 Osztó-gyűjtő szett U0510 FHF-11 Osztó-gyűjtő szett U0511 FHF-12 Osztó-gyűjtő szett U0512 FHF beépített szelepes osztó-gyűjtő szettek átfolyásmérővel. Az átfolyásmérők segítségével tájékozódhat a kialakult tömegáramokról. Az előbeállítással rendelkező szelepek biztosítják az optimális hidraulikai egyensúlyt a fűtőkörökben. Névleges méret: 1. Típus Megnevezés Cikkszám FHF-2F Osztó-gyűjtő szett U0522 FHF-3F Osztó-gyűjtő szett U0523 FHF-4F Osztó-gyűjtő szett U0524 FHF-5F Osztó-gyűjtő szett U0525 FHF-6F Osztó-gyűjtő szett U0526 FHF-7F Osztó-gyűjtő szett U0527 FHF-8F Osztó-gyűjtő szett U0528 FHF-9F Osztó-gyűjtő szett U0529 FHF-10F Osztó-gyűjtő szett U0530 FHF-11F Osztó-gyűjtő szett U0531 FHF-12F Osztó-gyűjtő szett U

35 Termékinformációs telefonszám: FHM padlófűtés komponensek Kiegészítők, tartozékok osztó-gyűjtő szettekhez. Típus Megnevezés Cikkszám FHF-EA Záróelem automata légtelenítővel, töltés-ürítés 088U0580 FHF-EM Záróelem kézi légtelenítővel, töltés-ürítés 088U0581 FHF-E Végdugó 1, öntömítő (2 db) 088U0582 FHF-C Közcsavar 1, öntömítő (2 db) 088U0583 FHF-R Szűkítő 1 KM öntömítő - 3/4 BM 088U0584 FHF-MB Tartóelem falra szereléshez (2 db) 088U0585 FHF-BV Elzáró gömbcsapok 1 (2 db) 088U0586 FHF-T Hőmérő 0-60 C előremenő-visszatérő ág hőmérséklet méréséhez 088U0029 Padlófűtés szerelvények FHM-Cx kompakt hidraulikai blokk padlófűtés kialakításához, közvetlen csatlakozással az osztó-gyűjtő rendszerhez. A megadott névleges teljesítmények ΔT=30K (70/40) primer oldali hőlépcsővel és ΔT=5K (10K) szekunder oldali hőlépcsővel kalkulálva értendő 50W/m 2 hőveszteség mellett! A hidraulikai blokk kiválasztásával kapcsolatban forduljon irodánkhoz! Típus Megnevezés Cikkszám FHM-C5 Kompakt padlófűtési hidraulikai blokk Grundfos UPS szivattyú, beépített visszacsapó szelep, FHD-T hőmérő, FH-TC segédenergia nélküli hőmérséklet szabályozó, FH-ST 55 biztonsági termosztát (max. teljesítmény: ΔT=5K - 4,5kW / ΔT=10K - 9kW) 088U0095 FHM-C6 Kompakt padlófűtési hidraulikai blokk Grundfos UPS szivattyú, beépített visszacsapó szelep, FHD-T hőmérő, FH-TC segédenergia nélküli hőmérséklet szabályozó (max. teljesítmény: ΔT=5K - 7kW / ΔT=10K - 13kW) 088U0096 FHM-C7 Kompakt padlófűtési hidraulikai blokk fordulatszám szabályozott Grundfos Alpha szivattyú, beépített visszacsapó szelep, FHD-T hőmérő, FH-TC segédenergia nélküli hőmérséklet szabályozó, FHM-FL térfogatáram korlátozó, FH-ST 55 biztonsági termosztát (max. teljesítmény: ΔT=5K - 7kW / ΔT=10K - 13kW) 088U0097 FHM-C8 Kompakt padlófűtési hidraulikai blokk fordulatszám szabályozott Grundfos Alpha szivattyú, beépített visszacsapó szelep, FHD-T hőmérő, FH-TC segédenergia nélküli hőmérséklet szabályozó (max. teljesítmény: ΔT=5K - 7kW / ΔT=10K - 13kW) 088U0098 A padlófűtés hidraulikai blokk alkalmazásával közvetlenül kialakíthatja padlófűtési rendszerét akár a hagyományos radiátoros fűtési rendszerhez közvetlenül csatlakozva. (Ne feledje, hogy csak oxigén diffúzió ellen védett ötrétegű műanyag csövek alkalmazása esetén!) FHM-C9 Kompakt padlófűtési hidraulikai blokk fordulatszám szabályozott Grundfos Alpha szivattyú, beépített visszacsapó szelep, FHD-T hőmérő, FH-TC segédenergia nélküli hőmérséklet szabályozó (max. teljesítmény: ΔT=5K - 4,5kW / ΔT=10K - 9kW) 088U

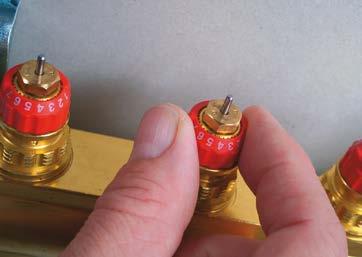

36 Danfoss Kft Budapest, Váci út 91. FHM padlófűtés komponensek Tartozékok FHM-Cx hidraulikai blokkhoz. Padlófűtés szerelvények Típus Megnevezés Cikkszám FH-ST 55 Elektronikus biztonsági termosztát 088U0301 FH-TC Segédenergia nélküli hőmérséklet szabályozó C 088U0302 FHM-FL Térfogatáram korlátozó 088U0303 FHM-MS Mérőcsonk térfogatáram ellenőrzéséhez 088U0304 FHM-AF Könyökidom 088U0305 Termikus hajtóművek TWA szelepmozgató motorok. Típus Megnevezés Cikkszám TWA-A/NC TWA-A/NO TWA-A/NC TWA-A/NO TWA-K/NC TWA-K/NC Danfoss RA szelepekhez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) Danfoss RA szelepekhez, 230V, 50Hz, 2W, feszültségmentesen nyitott (NO) Danfoss RA szelepekhez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) Danfoss RA szelepekhez, 24V, 50Hz, 2W, feszültségmentesen nyitott (NO) M 30x1,5 csatl. szelepekhez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) M 30x1,5 csatl. szelepekhez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) 088H H H H H H

37 Termékinformációs telefonszám: FHV padlófűtés szabályozó FHV falba építhető zónaszabályozók fal- és padló fűtésekhez ~350l/h átfolyási teljesítményig. Kerek, vakolat alá helyezhető doboz, fehér fedéllel, szabályozósze leppel, légtelenítővel. Az érzékelő fej külön rendelendő! Csővezeték csatlakozás 3/4 KM Típus Megnevezés Cikkszám FHV-R FHV-A Visszatérővíz-hőmérséklet korlátozó. Padló temperáláshoz, fehér, FJVR érzékelőhöz Egykörös szabályozószelep fal- és padlófűtésekhez, RA 2980, vagy RA 2940 érzékelőhöz 003L L1001 FJVR visszatérővíz-hőmérséklet korlátozó Padlófűtés szerelvények FJVR visszatérővíz-hőmérséklet korlátozó szelep. Egyenes Sarok Típus Méret K vs -érték m 3 /h Cikkszám FJVR 10 3/8 0,27 003L1010 FJVR 15 1/2 0,73 003L1014 FJVR 10 3/8 0,27 003L1009 FJVR 15 1/2 0,73 003L1013 FJVR visszatérővíz-hőmérséklet korlátozó érzékelő. Típus Megnevezés Cikkszám FJVR FJVR FJVR érzékelő visszatérővíz-hőmérsékletkorlátozó szelephez C, fehér FJVR érzékelő visszatérővíz-hőmérsékletkorlátozó szelephez C, fehér 003L L1070 Akár 13 mm helyigény! ECmat Aqua fűtőszőnyeg ECmat Aqua meleg vizes, vékony (10 mm) padlófűtő szőnyeg, melyet elsősorban felújításoknál, illetve alacsony padlószint esetén lehet alkalmazni. Oxigéndiffúzió ellen védett ø 8mm-es ötrétegű PE-RT műanyagcső. Megnevezés ECmat Aqua fűtőszőnyeg 3 m 2 (0,5 x 6 m) Csatlakozó szett 1 szőnyeg beépítéséhez (előremenő ág 3/8 KM, visszatérő ág 3/4 BM) Csatlakozó szett 2 szőnyeg beépítéséhez (előremenő ág 3/8 KM, visszatérő ág 3/4 BM) Csatlakozó szett 3 szőnyeg beépítéséhez (előremenő ág 3/8 BM, visszatérő ág 3/4 BM) Cikkszám 088L L L L

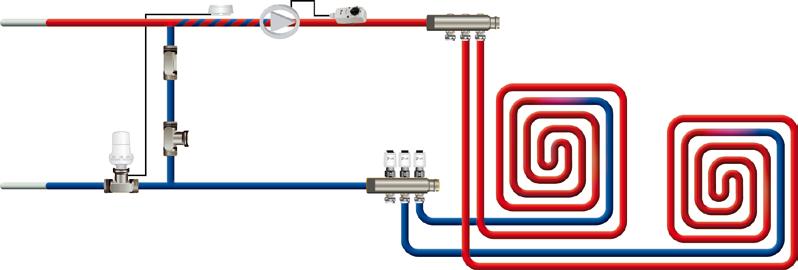

38 Danfoss Kft Budapest, Váci út 91. FHV és FJVR kapcsolási példák előremenő hőmérséklet <60 o C előremenő hőmérséklet <60 < 60 C o C Padlófűtés szerelvények előremenő hőmérséklet <60 o C FHV-A előremenő hőmérséklet <60 > 60 C o C előremenő hőmérséklet > 60 C <60 o C FJVR = FAGYVÉDELEM C FHV-R FTC termosztatikus érzékelő padlófűtési rendszerekhez A kapilláris vezeték hossza állítható FTC termosztatikus érzékelő padlófűtési rendszerekhez. Padlófűtések maximális előremenő hőmérsékletének beállításához. A szabályzó RA-N és RA-C típusú előbeállítással rendelkező szelepekkel szerelhető. Szabályozási tartomány: C. A kapilláris vezeték gyárilag az érzékelő testben van felcsavarva, mely 2 m-ig tetszőlegesen kihúzható. Típus Megnevezés Cikkszám FTC Távérzékelő 2 m kapilláris csővel 013G5081 Termosztatikus érzékelő FTC Termosztatikus érzékelő FTC Hőmérséklet kapcsoló Hőmérséklet kapcsoló 38 Termosztatikus szelep RA-N Termosztatikus szelep RA-N o C Szabályozási tartomány: o C o C Szabályozási tartomány: o C Visszacsapó szelep Visszacsapó szelep Szelepmozgató TWA Szelepmozgató TWA Túláram szelep Túláram szelep

39 VI. Padlófűtés szabályozók Tökéletes választás a legkülönfélébb padlófűtési rendszerekhez A CF2+ vezeték nélküli rendszer egy főegységből mely kiviteltől függően 5, vagy 10 kimenettel rendelkezik, négyfajta szobatermosztátból, egy jeltovábbítóból, egy távvezérlőből, egy harmatpont-érzékelőből és egy vezeték nélküli reléből áll. A rendszer minden komponense a legújabb technológián alapul, kiemelkedő funkcionalitást biztosítva. A CF2+ rendszer beszerelése, működtetése és karbantartása rendkívül egyszerű. A CF2+ vezeték nélküli padlófűtés vezérléssel minden egyes helyiség hőmérséklete egyedileg beállítható, a rendszer nagyfokú komfort mellett az intelligens fűtésvezérlésnek köszönhetően gazdaságos üzemeltetést tesz lehetővé. Padlófűtés szabályozók Termosztát CF-RP Termomotor TWA Termosztát CF-RD Plug & Play A CF2+ beépítése és felszerelése egyszerű: csak a központi egységet kell a falra erősíteni, és egy 230 V-os aljzatba csatlakoztatni, ezután csak a szelepmozgatók vezetékeinek bekötése igényel még néhány percet. A központi egység maximum 10 kimenettel rendelkezik, ezek többféle szelepmozgató motort tudnak fogadni. Miután a szobatermosztátokat vezeték nélkül csatlakoztatják a központi egységhez, a rendszer készen áll a használatra. 230V / 50Hz Vezérlő kimenetek 24V Vezeték nélküli központ CF-MC Termosztát CF-RF Termosztát CF-RS Távvezérló Visszacsapószelep Hőm. kapcsoló Termosztát CF-RD Szelepmozgató TWA Kazán RA-N + FTC o C Szabályozási tartomány: o C 39

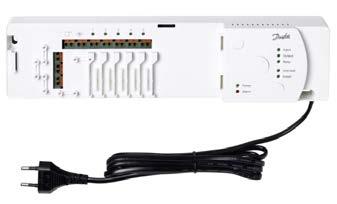

40 Danfoss Kft Budapest, Váci út 91. CF2+ vezeték nélküli padlófűtés szabályozó rendszer Padlófűtés szabályozók CF-MC központi egység 5, vagy 10 szelepkimenet vezérlésére használható központ. Az egyes helyiségekben elhelyezett vezeték nélküli termosztát alapján kapcsolja a fűtőkörön elhelyezett TWA szelepmozgatókat. Szivattyú és kazán relé kimenettel is rendelkezik. Típus Megnevezés Cikkszám CF-MC Központi egység, 10 kimenet (24V) 088U0240 CF-MC Központi egység, 5 kimenet (24V) 088U0245 CF-RC távvezérlő. Az összes készülékhez csatlakozik, segítségével számos kényelmi funkció érhető el: időzített fűtésszabályozás, takarék program, intelligens fűtésoptimalizálás, termosztátok távvezérlése. Típus Megnevezés Cikkszám CF-RC Távvezérlő CF2+ vezeték nélküli rendszerhez 088U0221 CF-RS szobatermosztát A hőmérséklet 5-35 C között a tekerőgombbal állítható. Típus Megnevezés Cikkszám CF-RS Szobatermosztát tekerőgombbal 088U0210 CF-RP szobatermosztát közösségi létesítményekbe, középületekbe. Típus Megnevezés Cikkszám CF-RP Szobatermosztát rejtett állítógombbal 088U0211 CF-RD szobatermosztát digitális kijelzővel. Hőmérséklet csökkentés / időzítő funkcióval. Típus Megnevezés Cikkszám CF-RD Szobatermosztát kijelzővel 088U0214 CF-RF szobatermosztát digitális kijelzővel, infrahőmérővel. A helyiség és a padló hőmérséklete alapján szabályozza a fűtést. Típus Megnevezés Cikkszám CF-RF Szobatermosztát kijelzővel, infrahőmérővel 088U

41 Termékinformációs telefonszám: CF2+ vezeték nélküli padlófűtés szabályozó rendszer CF-RU jeltovábbító. A vezeték nélküli hálózat kiterjesztésére, távoli termosztát elérésére. Típus Megnevezés Cikkszám CF-RU Jelismétlő egység, a hatótáv megnövelésére 088U0230 Kiegészítők, tartozékok. Típus Megnevezés Cikkszám Padlófűtés szabályozók CF-EA Külső antenna, 2 m kábellel 088U0250 CF-EC Hosszabbító kábel az antennához 5 m 088U0255 CF-DS Harmatpont érzékelő 088U0251 CF-WR Vezeték nélküli relé 088U0252 CF2+ rendszer alkalmazási példák Kombinált rendszer: radiátoros fűtés és padlófűtés Hűtési / fűtési rendszer harmatpont-érzékelővel Hűtési / fűtési rendszer automatikus átváltással Hőszivattyús rendszer 41

42 Danfoss Kft Budapest, Váci út 91. BasicPlus vezetékes padlófűtés termosztátok Padlófűtés szabályozók BasicPlus termosztátok vizes padlófűtések szabályzására. A termosztátok 230V-os kimenettel rendelkeznek, amivel közvetlenül vezérelhetők az osztó-gyűjtőkön elhelyezett termomotorok. Típus Megnevezés Cikkszám FH-CWT Szobatermosztát, kézi tárcsás hőmérséklet állítási lehetőséggel, fűtés ki pozícióval. Hőmérséklet beállítási tartomány 5-30 C. Piros/ Zöld üzemállapot-jelző LED-ek, Falon kívülre szerelhető. 088U0601 FH-CWD Szobatermosztát, LCD kijelzővel. Hőmérséklet beállítási tartomány 5-35 C, bekapcsolható fagyvédelmi funkció. Opcionális padlóhőmérséklet érzékelő csatlakoztatási lehetőséggel, padló hőmérséklet korlátozási funkcióval. Szabványos 65 mm-es elektromos szerelvénydobozra szerelhető. 088U0602 FH-CWP Szobatermosztát, LCD kijelzővel, heti programozási lehetőséggel. Hőmérséklet beállítási tartomány 5-35 C, bekapcsolható fagyvédelmi funkció. Opcionális padlóhőmérséklet érzékelő csatlakoztatási lehetőséggel, padló hőmérséklet korlátozási funkcióval. Szabványos 65 mm-es elektromos szerelvénydobozra szerelhető. 088U0603 FH-CWF Padlófelület hőmérséklet érzékelő (NTC 30 kohm 20 C) 088U0610 Visszacsapó szelep Túláram szelep Szelepmozgató TWA Termosztát FH-CWT Termosztát FH-CWD Termosztát FH-CWP Érzékelő (opció) FH-CWF Kazán RA-N + FTC o C Szabályozási tartomány: o C Kazán előremenő hőmérséklet > 60 C esetén szükséges szerelvények 42

43 VII. Danfoss Link rendszer Danfoss Link CC és living connect vezeték nélküli fűtésszabályozás a kényelem, a maximális komfort és az energiahatékonyság érdekében. A vezeték nélküli kommunikációs technológiát használó rendszer lehetővé teszi, hogy a Danfoss Link CC egy központi helyről, vezeték nélkül szabályozza a fűtőtesteken elhelyezett living connect termosztátokat, és az egyéb Danfoss Link készülékeket. A rendszer beépítése és konfigurálása egyszerű, a színes, érintőképernyővel gyerekjáték a beállítás. Danfoss Link A living connect meglévő rendszerek korszerűsítéséhez is könnyedén használható, egyszerűen le kell cserélni a régi termosztátot. A Danfoss Link rendszer többek között szobatermosztáttal (RS), padlófűtés vezérlővel (HC), kazánrelével (BR), vagy elektromos padlófűtés kapcsolására alkalmas padlótermosztáttal (FT) egészíthető ki. A Danfoss Link segítségével egy komplett ház fűtésszabályozása vezérelhető. Radiátortermosztát Radiátortermosztát Padlótermosztát Radiátortermosztát Radiátortermosztát Padlófűtés szabályozó Elektromos padlófűtés: fűtőkábel, vagy fűtőszőnyeg Szobatermosztát Szobatermosztát Központi vezérlő 43

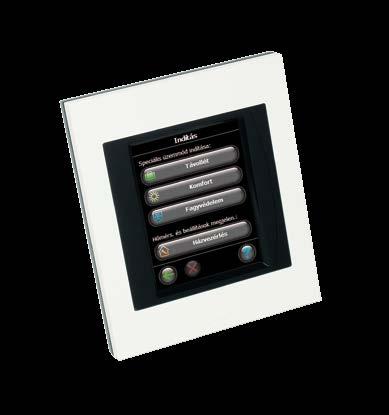

44 Danfoss Kft Budapest, Váci út 91. Danfoss Link rendszer Magyar nyelvű menü, színes érintőképernyő Danfoss Link Danfoss Link CC központ tápegységgel. Az összes helyiség fűtésének szabályozását, és a csatlakoztatott eszközök működtetését végzi. Az érintőképernyős kijelző egyszerű kezelést és üzemeltetést biztosít. A kényelmi és extra funkciók segítségével jelentős fűtési energia megtakarítás is elérhető. Típus Megnevezés Cikkszám Danfoss Link CC Központi egység. Szabvá nyos 65 mm-es elektromos szerelvénydoboz ra építhető tápegységgel (PSU). 014G0282 eu.bac A+ energiatanúsítvány Danfoss Link CC Központi egység. Falon kívülre szerelhető, konnektorba dugható tápegységgel (NSU). 014G0283 living connect digitális programozható fűtőtest termosztát. LCD kijelző, szellőztetés mód, éjszakai fűtéscsökkentés, szabadság üzem, nyári szelepjáratás, gyerekzár. 2 db elemmel működik. Típus Megnevezés Cikkszám living connect Rádióvezérlésű radiátortermosztát Danfoss RA és M30 x 1,5 szelepekre 014G0003 Adapter Adapter M28 x 1,5 szelepekre, pl. Herz 014G0256 Danfoss Link RS szoba termosztát a helyiség hőmérsékletének visszajelzésére. Típus Megnevezés Cikkszám Danfoss Link RS Vezeték nélküli szobahőmérő 014G0158 Szivattyú és kazán vezérléssel Danfoss Link HC padlófűtés vezérlő egység, 5 vagy 10 fűtési zónához. Beépített tápegység a 24V-os kimenetekhez, melyekre az osztóra szerelt TWA meghajtók csatlakoztathatók. Relé kimenet szivattyú vagy kazán indításhoz. Típus Megnevezés Cikkszám Danfoss Link HC Vezeték nélküli padlófűtés vezérlő (10 zóna) 014G0100 Danfoss Link HC Vezeték nélküli padlófűtés vezérlő (5 zóna) 014G

45 Termékinformációs telefonszám: Danfoss Link rendszer Danfoss Link BR kazán indító relé. Típus Megnevezés Cikkszám Danfoss Link BR Vezeték nélküli kazánrelé 014G0272 Danfoss Link Danfoss Link FT padlótermosztát elektromos padlófűtés szabályozására, padlóhőmérséklet érzékelővel. Típus Megnevezés Cikkszám Danfoss Link FT Vezeték nélküli padlótermosztát 088L1908 Pl. redőny, világítás vezérléséhez Danfoss Link HR szerelvénydobozba szerelhető, rejtett ki/be kapcsoló, táv-vezérelhető relé. Típus Megnevezés Cikkszám Danfoss Link HR Beépíthető vezeték nélküli relé 014G0271 Danfoss Link PR fali csatlakozó-aljzatba dugható ki/be kapcsoló, távvezérelhető relé. Típus Megnevezés Cikkszám Danfoss Link PR Konnektorba dugható vezeték nélküli relé 014G0270 Danfoss Link CF-RU jelismétlő egység a rendszer hatótávolságának növelésére. Típus Megnevezés Cikkszám Danfoss Link CF-RU Vezeték nélküli jelismétlő 088U

46 Danfoss Kft Budapest, Váci út 91. Danfoss Link rendszer példa padlófűtésre Központi vezérlő Danfoss Link CC Központi Központi vezérlő vezérlő Danfoss Danfoss Link Link CC CC 230V / 50Hz 230V 230V / 50Hz / 50Hz Danfoss Link Padlófűtés szabályozó Danfos Link HC Padlófűtés Padlófűtés szabályozó szabályozó Danfos Link Danfos HCLink HC Vezérlő Vezérlő Vezérlő kimenetek kimenetek 24V 24V kimenetek 24V Termosztát Termosztát Termosztát Danfos Link RS RS Danfos Danfos Link Link RS Termosztát Termosztát Termosztát Danfos Danfos RS Danfos Link Link RS Link RS Hőm. Hőm. kapcsoló kapcsoló Hőm. VisszacsapóVisszacsapószelep szelep kapcsoló Visszacsapószelep SzelepSzelepmozgató mozgató TWA TWA Kazán Szelepmozgató TWA RA-NRA-N + FTC + FTC Kazán o o C50 C o Szabályozási Szabályozási tartomány: tartomány: C oc Kazán RA-N + FTC > 60 C esetén szükséges szerelvények Kazán előremenő hőmérséklet o C Szabályozási tartomány: C Danfoss Link rendszer példa kombinált fűtésre (padlófűtés + radiátoros fűtés) o Fűtőtest termosztát living connect Fűtőtest termosztát living connect Központi vezérlő Danfoss Link CC 230V / 50Hz Padlófűtés szabályozó Danfoss Link HC Termosztát Danfoss Link RS Vezérlő kimenetek 24V Visszacsapószelep Hőm. kapcsoló Szelepmozgató TWA RA-N + FTC Kazán o C Szabályozási tartomány: oc 46 Termosztát Danfoss Link RS Termosztát Danfoss Link RS

47 VIII. Elektromos padlófűtés Komfort padlófűtés vékony rétegben, fürdőszobába kiegészítő, vagy akár önálló fűtésre is. Mindössze 3 mm helyigény! A Danfoss ECheat 150 (EFSM) fűtőszőnyeg mindössze 3 mm helyet igényel a járólap alatt, ezért utólagos beépítésekhez, felújításokhoz is használható, akár a meglévő, régi burkolat megbontása nélkül is. A fűtőszőnyeg teljesítménye 150 W/ m 2. A műanyag hálóra szerelt elektromos fűtőszál fektetése egyszerű, akár házilag is kivitelezhető, csupán az elektromos bekötést kell szakemberre bízni. Az elektronikus termosztátokkal pontos szabályozás biztosítható, a padló hőmérséklete optimális értékre állítható. Danfoss Link FT használatával a Danfoss Link rendszerbe is integrálható (bővebben a 43. oldalon). Típus Méret Fűtött felület Teljesítmény Cikkszám ECheat 150 0,5 m x 1 m 0,5 m 2 75 W 088L0550 ECheat 150 0,5 m x 2 m 1 m W 088L0551 ECheat 150 0,5 m x 3 m 1,5 m W 088L0552 ECheat 150 0,5 m x 4 m 2 m W 088L0553 ECheat 150 0,5 m x 5 m 2,5 m W 088L0554 ECheat 150 0,5 m x 6 m 3 m W 088L0555 ECheat 150 0,5 m x 7 m 3,5 m W 088L0556 ECheat 150 0,5 m x 8 m 4 m W 088L0557 ECheat 150 0,5 m x 10 m 5 m W 088L0558 ECheat 150 0,5 m x 12 m 6 m W 088L0559 ECheat 150 0,5 m x 14 m 7 m W 088L0560 ECheat 150 0,5 m x 16 m 8 m W 088L0561 ECheat 150 0,5 m x 18 m 9 m W 088L0562 ECheat 150 0,5 m x 20 m 10 m W 088L0563 Elektromos padlófűtés EFET 130 falon kívülre szerelhető, elektronikus termosztát padlóérzékelővel, elektromos padlófűtés szabályozásához, beltéri felhasználásra. Elsősorban kiegészítő fűtéshez ajánlott, vagy olyan helyre, ahol a termosztát a szobán kívül kerül elhelyezésre. Típus Megnevezés Cikkszám EFET 130 Szobatermosztát padlóérzékelővel 088L0030 EFET 532 szerelvénydobozba süllyeszthető, padló- és levegőérzékelővel rendelkező elektronikus termosztát elektromos padlófűtés szabályozásához, beltéri felhasználásra. A szoba hőmérséklete alapján kapcsol, a padló maximális hőmérséklete korlátozható. Típus Megnevezés Cikkszám EFET 532 Szobatermosztát padló- és levegőérzékelővel 088L

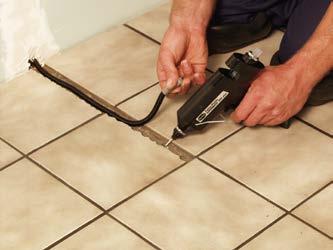

48 Danfoss Kft Budapest, Váci út 91. Elektromos padlófűtés Elektromos padlófűtés Vésse ki a padlóérzékelő és az elektromos csatlakozások helyét a falban illetve a padlóban, és helyezze el a termosztát érzékelőjét a padlóban. A megtisztított aljzatra kezdje el a szőnyeget fektetni. A szőnyeg alja öntapadó, ezért könnyen a padlóhoz rögzíthető. A fektetést kezdje az elektromos csatlakozás felől. Fordulóknál, bútorok kikerülésekor a háló bevágható és a fűtőszőnyeg a kívánt irányba fordítható. Vigyázzon, ne sértse meg a fűtőszálat! A háló bevágása után a szőnyeg fektetése folytatható, a művelet többször is megismételhető. Ha kész a fektetés, Ohm-mérő műszerrel ellenőrizze, a fűtőszál ellenállását, és az árnyékolását. A lefektetett szőnyegekre rakható a flexibilis csemperagasztó, vagy az aljzatkiegyenlítő. A burkolat lerakása után ellenőrizze ismét a fűtőszál épségét, majd a szakember kösse azt az elektromos hálózathoz. Előnyök: Alkalmazási helyek: Rugalmas, gyorsan reagál Nyaralók Láthatatlan fűtés Hétvégi házak Könnyen beépíthető Fürdőszobák Felújításokhoz is alkalmazható Kisenergiájú házak Mindenféle burkolat alá Belvárosi lakások Meglévő rendszertől független Nem kell karbantartani 48

49 IX. Helyiség termosztátok Helyiség termosztátok áttekintő táblázata Helyiség termosztátok Megnevezés Tápellátás Fűtés Hűtés Program Megjegyzés Cikkszám RET 230P 230V 087N7430 RET 230L RET 230NSB RET24 RET24NSB RET-B RET B-LS TP7000 TP7000 A 230V 230V 24V 24V 2x 1,5 V elemes 2x 1,5 V elemes 2x 1,5 V elemes 2x 1,5 V elemes Éjszakai fűtés csökkentés Éjszakai fűtés csökkentés LED visszajelző LED visszajelző LED visszajelző LED visszajelző LCD kijelző LCD kijelző, kikapcsolható 087N N N N N N napos 087N napos Távérzékelős 087N7401 TP 7000 MA 230V 7 napos Távérzékelős 087N7408 TP5001 TP5001A 2x 1,5 V elemes 2x 1,5 V elemes 5/2 napos 087N /2 napos Távérzékelős 087N Helyiség termosztátok TP5001MA 230V 5/2 napos Távérzékelős 087N TP7001 2x 1,5 V elemes 7 napos 087N8007 TP7001MA 230V 7 napos Távérzékelős 087N8013 ((( ( RET B-RF TP7000 RF 2x 1,5 V elemes 2x 1,5 V elemes 7 napos Vezeték nélküli Vezeték nélküli 087N N7410 TP5001RF 2x 1,5 V elemes 5/2 napos Vezeték nélküli 087N RET 230-C02 230V 2 csöves 087N7022 RET 230-C03 230V 2 csöves, 3 fok. ventil. 087N7032 RESD-HC2 230V 7 napos 2 csöves 193B0913 RESD-HC4 230V 7 napos 4 csöves 193B

50 Danfoss Kft Budapest, Váci út 91. RX vevő RF termosztátokhoz ((( ( Helyiség termosztátok RX vevőkészülékek Rádiófrekvenciás szobatermosztátokhoz (RET-B RF, TP7000 RF, TP5001 RF). Típus Megnevezés Cikkszám RX1 RX2 Vevőkészülék 1 körhöz, 230V, kapcsolási teljesítmény: 3(1) A Vevőkészülék 2 körhöz, 230V, kapcsolási teljesítmény: 3(1) A 087N N7477 RX3 Vevőkészülék 3 körhöz, 230V, kapcsolási teljesítmény: 3(1) A 087N7478 SH-E01 szabályozó napkollektoros rendszerekhez SH-E01 Napenergia-hasznosító szabályozó LCD-kijelzővel, hőmérsékletkülönbség-szabályozás, napkollektor hőmérséklet-érzékelővel ( C), tartály hőmérséklet-érzékelővel (0 99 C). Típus Megnevezés Cikkszám SH-E01 Szabályozó 2 db NTC hőmérsékletérzékelővel 088H2001 SH-E01 Szabályozó, érzékelők nélkül 088H2000 NTC Hőmérséklet érzékelő, NTC, 3 m kábellel, hosszúság: 50 mm, átmérő: 8mm, IP 67. Hőfok tartomány: C, Hőmérséklet érzékelő hüvely, NTC érzékelőhöz, hosszúság: 112 mm 088H N3568 SH-E01 kapcsolási példa Hővezető paszta 900 g/doboz. 041E0111 T1: Hőmérséklet-érzékelő a kollektorban T2: Hőmérséklet-érzékelő a melegvizes tartályban Keringtető szivattyú Napenergia szabályzó 50

51 X. Strangszabályozás Fűtési és hűtési rendszerekkel szembeni alapvető követelmény a magas szintű komfort és a gazdaságos üzemelés. Az elvárásoknak csak az a fűtési/hűtési rendszer tud megfelelni, amelynek a hidraulikai szabályozása kézben tartott. Mivel a hőleadóba jutó víz mennyisége határozza meg annak teljesítményt, ezért figyelmet kell fordítani a megfelelő hidraulikai szabályozás alkalmazására! Milyen problémákhoz vezet a helytelen tervezés, kivitelezés? hidraulikailag szabályozott rendszer Az épületekben gyakran tapasztalható alulfűtési problémát nagyobb teljesítményű szivattyú beépítésével, vagy az előremenő hőfok emelésével próbálják orvosolni. A rendszer egyes részei így túlfűtötté válnak, a megnövekedett nyomáskülönbség miatt zajok jelentkeznek. A magas előremenő hőfok növeli az üzemeltetési költséget. Hogyan szabályozzuk a vízmennyiséget? A Danfoss kínálatában állandó és változó tömegáramú fűtési és hűtési rendszerek pontos szabályozására alkalmas szerelvények széles választéka áll rendelkezésre, melyekkel az összes hőleadón biztosítható a szükséges vízmennyiség. 17 C 20 C 24 C 20 C JAVASOLT MEGOLDÁS* MAKING Strangszabályozás hidraulikailag szabályozatlan rendszer Miért fontos a stangszabályozás? MODERN JAVASOLT Alkalmazás IBLE LIVING POSS LAKÁS KÉSZÜLÉK: Fűtés és használati melegvíz készítő rendszer MELEGVÍZ TRV Látogasson el weboldalunka és tekintse meg a Danfoss kézikönyvet, melyben a legkülönbözőbb kialakítású rendszerek szabályozására is talál megoldást. TRV TRV s TRV MBV RADIÁTOROK MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűtés és használati melegvíz készítő rendszer TRV s RADIÁTOROK s MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűtés és használati melegvíz készítő rendszer TRV MBV Alkalmazás energia nélkü (Ennél az alkalmazhálózat hőmé rsékle li használati ásnál a HMV tónál függetle cirkulációs hálózatt szabályozására melegvíz (HMV nül változó térfogat térfogatáramot a hőforrástól való távolság ) minden üzemi ától és a pillanatn áramú, a csapolás i hőmérséklet állapotban. konstans minden Termikus fertőtlen yi vízfelhasználástól. Mindezz egyes fogyaszítés megoldh ató egy kiegészít el csökkentjük a keringet ett cirkulációs ő termosztatikus érzékelővel.) MELEGVÍZ LAKÁS KÉSZÜLÉK: Fűtés és használati melegvíz készítő rendszer TRV MBV MEGOLD ÁS* Változó térfog atáramú rends cirkulációs zer segéd Változó térfogatáramú rendszerek jellemző alkalmazás lakáshőközpontok esetén (Ennél az alkalmazásnál az elosztó hálózat változó térfogatáramú és épület részenként térfogatáram korlátozást alkalmazunk, az egyidejűség figyelembe vételével.) TRV s s s TRV TRV MBV RADIÁTOROK s RADIÁTOROK s s KAZÁN - HŐFORRÁS ABPC HMV FORRÁS (pl.: kazán, hőcserélő, vagy tároló) ABPC s SZIVATTYÚ MTCV HIDEGVÍZ SZIVATTY Ú HIDEGVÍZ a abályozás raulikai sz ZIKÖNYV Haté KÉ erek hid ő rendsz Hűtő/Fűt m MTCV - Multifu MBV - Mérő-beszabályozó szelep (statikus) TRV - Termosztatikus radiátor szelep ABPC - Automatikus nyomáskülönbség-szabályozó nkcionális *Javasolt 32 *Javasolt megoldás helyes tervezés, kiemelkedő rendszer hatékonyság abqm.d anfoss.co : Danfoss HVAC.indd 28 Danfoss dd 1 HVAC.in megoldás helyes tervezé 28 Danfoss termosztatikus s, kiemel s s s szinten MTCV s minden s oldás kony meg MTCV szabályozó szelep kedő rendsze r hatékonyság HVAC.ind d : :05 51

52 XI. Dinamikus strangszabályozók ASV-P/PV nyomáskülönbség szabályozók Dinamikus strangszabályozók Az ASV-P/PV strangszabályozó szelepek változó tömegáramú fűtő- és hűtő rendszerek ágvezetékeinek a nyomáskülönbség szabályozására alkalmasak. Jellemző alkalmazások: kétcsöves fűtési strangok, osztó-gyűjtők, lakáskészülékek állandó nyomáskülönbségének biztosítása. ASV-P/PV szelepek a részleges terheléseknél, a csökkenő térfogatáram ellenére is állandó nyomáskülönbséget biztosítanak. Az egyes hőleadókra jutó térfogatáram beállítás az állandó nyomással kombinálva végponti fojtással történik (pl. előbeállítható szelepekkel). Az ASV-P/PV szelepek használatával elkerülhetőek a bonyolult és időigényes beszabályozási módszerek. A dinamikus egyensúly minden terhelési állapotban biztosított, nincsenek túláramok. A szelepek alkalmazásával lényeges energiát lehet megtakarítani a magas szintű komfort biztosítása mellett. RADIÁTOROK TRV TRV TRV RADIÁTOROK ABPC TRV TRV TRV ABPC SZIVATTYÚ HŐCSERÉLŐ HŐFORRÁS FELŐL ASV-P nyomáskülönbség szabályozó (fix nyomástartomány) ASV-P (strang) nyomáskülönbség-szabályozó (DN 15-40). Fix szabályozási tartomány 10kPa. Visszatérő ágba építendő, elzárható, ürítő csappal felszerelve. A csomagolás 1,5 m-es impulzusvezetéket és 80 C-ig használható szigetelést tartalmaz. Max. nyomáskülönbség a szelepen 1,5 bar. Nyomásfokozat: PN 16, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Nyomáskülönbség Cikkszám ASV-P belső menettel ASV-P külső menettel 15 Rp 1/2 1,6 003L Rp 3/4 2,5 003L Rp 1 4,0 0,1 bar fix 003L Rp 1 1/4 6,3 003L Rp 1 1/ L G 3/4 A 1,6 003Z G 1 A 2,5 003Z G 1 1/4 A 4,0 0,1 bar fix 003Z G 1 1/2 A 6,3 003Z G 1 3/4 A Z

53 Termékinformációs telefonszám: ASV-PV nyomáskülönbség szabályozó (állítható nyomástartomány) ASV-PV (strang) nyomáskülönbség-szabályozó (DN 15-40). Állítható szabályozási tartomány. Visszatérő ágba építendő, elzárható, ürítő csappal felszerelve. A csomagolás 1,5 m-es impulzusvezetéket és 80 C-ig használható szigetelést tartalmaz. Max. nyomáskülönbség a szelepen 1,5 bar. Nyomásfokozat: PN 16, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Nyomáskülönbség Cikkszám ASV-PV belső menettel ASV-PV külső menettel ASV-PV belső menettel 15 Rp 1/2 1,6 0,05-0,25 bar 003L Rp 3/4 2,5 0,05-0,25 bar 003L Rp 1 4,0 0,05-0,25 bar 003L Rp 1 1/4 6,3 0,05-0,25 bar 003L Rp 1 1/2 10 0,05-0,25 bar 003L G 3/4 A 1,6 0,05-0,25 bar 003L G 1 A 2,5 0,05-0,25 bar 003L G 1 1/4 A 4,0 0,05-0,25 bar 003L G 1 1/2 A 6,3 0,05-0,25 bar 003L G 1 3/4 A 10 0,05-0,25 bar 003L Rp 1/2 1,6 0,2-0,4 bar 003L Rp 3/4 2,5 0,2-0,4 bar 003L Rp 1 4,0 0,2-0,4 bar 003L Rp 1 1/4 6,3 0,2-0,4 bar 003L Rp 1 1/2 10 0,2-0,4 bar 003L Rp 1 1/4 6,3 0,35-0,75 bar 003L Rp 1 1/2 10 0,35-0,75 bar 003L7617 Dinamikus strangszabályozók ASV-PV (strang) nyomáskülönbség-szabályozó (DN ). Állítható szabályozási tartomány. Visszatérő ágba építendő, elzárható, ürítő csappal felszerelve. A csomagolás 2,5 m-es impulzusvezetéket tartalmaz, hőszigetelés külön rendelhető. Max. nyomáskülönbség a szelepen 1,5 bar. Nyomásfokozat: PN 16, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Nyomáskülönbség Cikkszám ASV-PV külső menettel ASV-PV karimás csatlakozás 50 G 2 1/2 A 23 0,05-0,25 bar 003Z G 2 1/2 A 23 0,2-0,4 bar 003Z G 2 1/2 A 23 0,35-0,75 bar 003Z G 2 1/2 A 23 0,6-1,0 bar 003Z DN ,2-0,4 bar 003Z DN ,2-0,4 bar 003Z DN ,2-0,4 bar 003Z DN ,35-0,75 bar 003Z DN ,35-0,75 bar 003Z DN ,35-0,75 bar 003Z DN ,6-1,0 bar 003Z DN ,6-1,0 bar 003Z DN ,6-1,0 bar 003Z

54 Danfoss Kft Budapest, Váci út 91. Strangelzáró partner szelepek az ASV-P/PV szelepekhez Dinamikus strangszabályozók ASV-M strangelzáró, impulzusvezeték csatlakoztatására szolgáló szelep (DN15-50). A csomagolás 80 C-ig használható szigetelést tartalmaz. Max. Dp a szelepen 1,5 bar Nyomásfokozat PN 16, közeghőmérséklet: C. Merőcsonk készlet és impulzusvezeték csatlakozó záródugó külön rendelhető. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám ASV-M belső menettel ASV-M külső menettel 15 Rp 1/2 1,6 PN L Rp 3/4 2,5 PN L Rp 1 4,0 PN L Rp 1 1/4 6,3 PN L Rp 1 1/2 10 PN L G 3/4 A 1,6 PN L G 1 A 2,5 PN L G 1 1/4 A 4,0 PN L G 1 1/2 A 6,3 PN L G 1 3/4 A 10 PN L G 2 1/4 A 16 PN L7702 ASV-I strangelzáró, beszabályozó, impulzusvezeték csatlakoztatására szolgáló szelep (DN15-50). Szelepállást jelző számskálával és mérőcsonkokkal ellátva. A csomagolás 80 C-ig használható szigetelést tartalmaz. Max. Dp a szelepen 1,5 bar Nyomásfokozat PN 16, közeghőmérséklet: C. Impulzusvezeték csatlakozó záródugó külön rendelhető. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám ASV-I belső menettel ASV-I külső menettel 15 Rp 1/2 1,6 PN L Rp 3/4 2,5 PN L Rp 1 4,0 PN L Rp 1 1/4 6,3 PN L Rp 1 1/2 10 PN L G 3/4 A 1,6 PN L G 1 A 2,5 PN L G 1 1/4 A 4,0 PN L G 1 1/2 A 6,3 PN L G 1 3/4 A 10 PN L G 2 1/4 A 16 PN L

55 Termékinformációs telefonszám: Strangelzáró partner szelepek az ASV-P/PV szelepekhez ASV-BD típusú nagy kapacitású strangelzáró, beszabályozó és ürítőszelep, impulzuscső csatlakozási lehetőséggel. Előremenő ágba szerelendő, rögzíthető előbeállítás, több nézetből leolvasható beállítási érték, levehető kézikerék, elforgatható mérő-, és ürítőcsap, max. Dp (szelepen) 2,5 bar. A csomagolás hőszigetelést is tartalmaz. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám ASV-BD belső menettel külső menettel 15 Rp 1/2 3,0 PN Z Rp 3/4 6,0 PN Z Rp 1 9,5 PN Z Rp 1 1/4 18 PN Z Rp 1 1/2 26 PN Z Rp 2 40 PN Z G 1/2 A 3,0 PN Z G 3/4 A 6,0 PN Z4142 Dinamikus strangszabályozók AB-PM kombinált nyomáskülönbség és térfogatáram szabályozó Az AB-PM egy kombinált szerelvény, mely egyszerre három funkció ellátására alkalmas: - Nyomáskülönbség-szabályozó - Lineáris jelleggörbéjű zónaszabályozó szelep - Térfogatáram-korlátozó Jellemző alkalmazások: radiátoros vagy felület fűtési zónákat alkotó körök, pontos hidraulikai beszabályozásához szükséges nyomáskülönbség biztosítása, valamint a zóna maximális térfogatáramának beállítása. A zóna fűtési menetrendje beállítható (pl. éjszakai, hétvégi fűtéscsökkentés) egy programozható termosztát és egy meghajtó motor alkalmazásával. AB-PM szeleppel a részterhelési állapotban is stabil nyomáskülönbség biztosítható, mely garantálja a zónában található radiátorszelepek zajtalan és pontos működését. Padlófűtési rendszerekben az AB-PM szelep biztosítja a zónába tartozó összes fűtőfelület egyenletes hőleadását. QT termosztatikus állítómű alkalmazásával korlátozható a visszatérő vízhőfok, melynek köszönhetően a kondenzációs kazánok jobb hatásfokkal, vagyis kisebb gázfogyasztással üzemelnek. AB-PM kombinált nyomáskülönbség szabályozó és térfogatáram korlátozó zónaszelep (DN 15-20). A csomagolás 1,5 m impulzusvezetéket és a csatlakoztatáshoz szükséges 3/8-1/16 KB szűkítőt tartalmazza. Max. Dp 400 kpa, nyomásfokozat: PN 16. Alkalmazható csavarzatok és meghajtók listája az AB-QM szelepnél ismertetve. Típus Méret Csatlakozás Max. Dp Térfogatáram tart. (l/h) Cikkszám 15 G 3/4 A 400 kpa Z1402 AB-PM 20 G 1 A 400 kpa Z G 1 1/4 A 400 kpa Z

56 Danfoss Kft Budapest, Váci út 91. AB-QM dinamikus térfogatáram szabályozók Dinamikus strangszabályozók Az AB-QM szelep egy automatikus beszabályozó, és térfogatáram korlátozó szerelvény. Szelepmozgatóval felszerelve egy teljes autoritású szabályozó kombinációt alkot. A különböző szelepmozgató motorokkal kétállású szabályozás, 3-pont szabályozás, illetve arányos szabályozás is megvalósítható. Jellemző alkalmazások: légkezelők, fan-coilok, fűtő/hűtő egységek. Meghajtómű nélkül alkalmazva az állandó tömegáramú rendszerek (pl. egycsöves fűtés) beszabályozó szerelvénye. Az AB-QM a beépített nyomáskülönbség szabályzó segítségével állandó értéken tartja a nyomásesést a szelepen, így a szelep autoritás mindig 100%, ami precíz és stabil szabályzást tesz lehetővé. RC PIBCV PIBCV RC PIBCV PIBCV FAN-COIL EGYSÉGEK (FCU) PIBCV RC HŰTŐ GERENDÁK PIBCV BMS LK A térfogatáram korlátozás minden terhelési állapotban működik, így a statikus beszabályozásnál tapasztalható túláramokkal AB-QM szelep alkalmazása esetén nem kell számolni, ami jelentős energia megtakarítást eredményez. SZIVATTYÚ PIBCV PIBCV Az AB-QM szelep felszerelhető QT és QE hőmérséklet korlátozó meghajtókkal, ezzel a kombinációval a szelep alkalmassá válik a visszatérő vízhőfoktól függő szabályozásra. HŰTŐGÉP SZIVATTYÚ SZIVATTYÚ VSD PIBCV RC BMS VSD Nyomás-független hidraulikai szabályozóés motoros szelep (AB-QM) Szoba termosztát Épület felügyeleti rendszer Változó fordulatszámú szivattyú AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal, vagy anélkül (DN 10-32). Előremenő vagy visszatérő ágba építhető, elzárható, motoros meghajtóval felszerelhető, nyomáskiegyenlített szeleptest. Közeghőmérséklet C, térfogatáram beállítás százalékos értékkel, nyomáskülönbség mérési lehetőséggel. Max. Dp 400 kpa, névleges nyomás: PN 16. Típus Méret Csatlakozás Dp Térf.ár. tart. (l/h) Mérőcsonkkal Mérőcs. nélkül AB-QM LF 10 G 1/2 A 16 kpa fix Z Z G 3/4 A 16 kpa fix Z Z G 1/2 A 16 kpa fix Z Z G 3/4 A 16 kpa fix Z Z1202 AB-QM 20 G 1 A 16 kpa fix Z Z G 1 1/4 A 20 kpa fix Z Z G 1 1/2 A 20 kpa fix Z Z

57 Termékinformációs telefonszám: AB-QM dinamikus térfogatáram szabályozók AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal (DN ). Előremenő vagy visszatérő ágba építhető, elzárható, motoros meghajtóval felszerelhető, nyomáskiegyenlített szeleptest. Közeghőmérséklet C, térfogatáram beállítás százalékos értékkel, nyomáskülönbség mérési lehetőséggel. Típus Méret Csatlakozás Dp Térfogatáram tart. (l/h) Cikkszám külső menettel AB-QM karimás 40 G 2 A 30 kpa fix Z G 2 A 30 kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z DN kpa fix Z HF DN kpa fix Z0718 Dinamikus strangszabályozók AB-QT hőfokszabályozó AB-QT segédenergia nélküli hőfokszabályozó, visszatérő hőmérséklet korlátozására pl. egycsöves fűtési rendszerekhez. Az AB-QT meghajtó AB-QM DN10-32 térfogatáram kor látozó szelepekre szerelhető. Típus Méret Hőmérséklet tartomány Cikkszám C 003Z0382 AB-QT C 003Z C 003Z C 003Z

58 Danfoss Kft Budapest, Váci út 91. Termikus hajtóművek AB-QM szelepekhez Dinamikus strangszabályozók Termikus hajtóművek 2-pont (on/off), vagy folyamatos szabályozással, AB-QM szelepekhez DN 32 méretig. Halogénmentes változatban is rendelhető. Típus Leírás Cikkszám TWA-Z/NC TWA-Z/NO TWA-Z/NC TWA-Z/NO ABNM-Z AB-QM szelepekhez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) (on/off). DN25-32 szelepméretnél csak 60%-os térfogatáramig AB-QM szelepekhez, 24V, 50Hz, 2W, feszültségmentesen nyitott (NO) (on/off). DN25-32 szelepméretnél csak 60%-os térfogatáramig AB-QM szelepekhez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) (on/off). DN25-32 szelepméretnél csak 60%-os térfogatáramig AB-QM szelepekhez, 230V, 50Hz, 2W, feszültségmentesen nyitott (NO) (on/off). DN25-32 szelepméretnél csak 60%-os térfogatáramig 24V, 50Hz, 3W, 0-10V folyamatos szelepállítás, logaritmikus karakterisztika, 1 m kábel. DN25-32 szelepméretnél csak 60%-os térfogatáramig 082F F F F F1191 ABNM-Z ABNM-A5 ABNM-A5 24V, 50Hz, 3W, 0-10V folyamatos szelepállítás, lineáris karakterisztika, 1 m kábel. DN25-32 szelepméretnél csak 60%-os térfogatáramig 24V, 50Hz, 3W, 0-10V folyamatos szelepállítás, logaritmikus karakterisztika, kábel nélkül. DN10-32 szelepméretnél 100%-os térfogatáramig 24V, 50Hz, 3W, 0-10V folyamatos szelepállítás, lineáris karakterisztika, kábel nélkül. DN10-32 szelepméretnél 100%-os térfogatáramig Elektromos kábel ABNM-Z-hez, 1 m Elektromos kábel ABNM-Z-hez, 5 m Elektromos kábel ABNM-Z-hez, 10 m 082F F F F F F1083 AMI elektromos meghajtók 230V / 24V, 2-pont szabályozással, AB-QM szelepekhez DN 32 méretig. Típus Leírás Cikkszám AMI 140 AMI V, 2-pont, 12 s/mm, 200N, motor úthossz 5,5 mm (on/off) 230V, 2-pont, 12 s/mm, 200N, motor úthossz 5,5 mm (on/off) 082H H

59 Termékinformációs telefonszám: AME elektromos meghajtók 24V, AB-QM szelepekhez AMV elektromos meghajtók 24V, 3-pont szabályozással, szelep úthossz érzékelés, AB-QM szelepekhez DN 32 méretig. Típus Leírás Cikkszám AMV 110 NL AMV 120 NL AMV 110 NL AMV 120 NL AMV 110 NL AMV 120 NL 24V, 3-pont, 24 s/mm, 130N, motor úthossz 5 mm; 1,5 m kábel 24V, 3-pont, 12 s/mm, 130N, motor úthossz 5 mm; 1,5 m kábel 24V, 3-pont, 24 s/mm, 130N, motor úthossz 5 mm; 5 m kábel 24V, 3-pont, 24 s/mm, 130N, motor úthossz 5 mm; 5 m kábel 24V, 3-pont, 24 s/mm, 130N, motor úthossz 5 mm; 10 m kábel 24V, 3-pont, 24 s/mm, 130N, motor úthossz 5 mm; 10 m kábel 082H H H H H H8088 Dinamikus strangszabályozók AME elektromos meghajtók 24V, folyamatos szabályozással, szelep úthossz érzékelés, AB-QM szelepekhez DN 32 méretig. Típus Leírás Cikkszám AME 110 NL AME 120 NL AME 110 NL AME 120 NL AME 110 NL AME 120 NL 24V, 0(2)-10V, 24 s/mm, 130N, motor úthossz 5 mm; 1,5 m kábel 24V, 0(2)-10V, 12 s/mm, 130N, motor úthossz 5 mm; 1,5 m kábel 24V, 0(2)-10V, 12 s/mm, 130N, motor úthossz 5 mm; 5 m kábel 24V, 0(2)-10V, 12 s/mm, 130N, motor úthossz 5 mm; 5 m kábel 24V, 0(2)-10V, 12 s/mm, 130N, motor úthossz 5 mm; 10 m kábel 24V, 0(2)-10V, 12 s/mm, 130N, motor úthossz 5 mm; 10 m kábel 082H H H H H H8089 AME-QM elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN 40 - DN 200 méretig. Típus Leírás Cikkszám AME 435 QM DN 40 - DN 100 AME 55 QM DN DN 150 AME 85 QM DN DN V, 0(2)-10V/ 0(4)-20mA, 7,5-15 s/mm, 400 N, szelepállás visszajelzés 24V, 0(2)-10V / 0(4)-20mA, 11 s/mm, 500N, szelepállás visszajelzés 24V, 0(2)-10V / 0(4)-20mA, 8 s/mm, 5000N, szelepállás visszajelzés 082H H G1453 További 3-pontos, rugó-visszatérítéses, stb. motorok kiválasztásához kérje Danfoss munkatársak segítségét 59

60 Danfoss Kft Budapest, Váci út 91. MTCV termosztatikus elven működő strangszabályozó HMV cirkulációs vezetékhez Magasabb komfort mellett alacsonyabb energia fogyasztás! Dinamikus strangszabályozók A használati melegvíz-rendszerek (HMV) cirkulációs vezetékeiben korábban csak statikus strangszabályozást alkalmaztak. Tekintettel arra, hogy a rendszerek fogyasztása állandóan változik a felszálló vezetékekben, csak nagy cirkulációs vízmennyiségekkel és magas előremenő hőfokkal volt biztosítható megfelelő hőmérsékletű víz rendelkezésre állása. A hálózat ezért lényeges hőveszteségekkel üzemel. Az előbbi problémák megoldására fejlesztette ki a Danfoss az MTCV termosztatikus cirkulációs szelepeket, melyek alkalmazásával minden üzemállapotban kiegyensúlyozott hálózatot kapunk, a cirkulációs vezetékekben mindig csak annyi víz áramlik, amennyi a felszálló vezeték melegen tartásához szükséges. A szelep alkalmazásával a kívánt komfort biztosítása mellett a cirkulációs tömegáram akár 50%-kal is csökkenthető, a hálózat hővesztesége így akár 30%-kal is kevesebb lesz. HMV FORRÁS (pl.: kazán, hőcserélő, vagy tároló) SZIVATTYÚ s s s s HIDEGVÍZ s s s s MTCV MTCV MTCV s s s s s s s MTCV segédenergia nélküli cirkulációs szabályozószelep DN Ólommentes bronz ötvözetből készült szeleptest. Nyomásfokozat: PN 10, közeghőmérséklet max. 120 C. Típus Méret Csatlakozás K vs -érték m 3 /h Hőmérséklet Cikkszám MTCV 15 1/2 1,5 (20 C) C 003Z /4 1,8 (20 C) C 003Z1520 Termosztatikus fertőtlenítő modul (DN15/DN20) nyit: 65 C - zár: 75 C 003Z2021 Hőmérő (DN15/DN20) 003Z1023 CCR-2 fertőtlenítési folyamatszabályozó, 16 kör, 24V 003Z3850 TWA-A termomotor + ESMB hőmérséklet-érzékelő (24V AC, NC) 003Z1043 TWA-A termomotor (24V AC, NC) 088H3110 Adapter ABN termomotorhoz (DN15/DN20) 003Z1022 ESMB PT1000 merülő hőmérséklet érzékelő (2,5 m vezeték) 087B1184 Érzékelő hüvely ESMB-hez (DN15/DN20) 003Z1024 ESMC PT1000 csőre szerelhető hőérzékelő (2 m vezeték) 087N

61 XII. Statikus strangszabályozók FAN-COIL EGYSÉGEK (FCU) A statikus szabályozást az állandó térfogatáramú rendszereknél alkalmazzuk. A statikus merő-beszabályozó szelepek használata a régebbi rendszer kialakításokra szintén jellemző volt, amikor még az energia olcsó volt és az automatikus strangszabályozás nem terjedt el. A statikusan szabályozott rendszerek üzemeltetési költségei magasabbak (szivatytyúzási költség, cirkulációs hőveszteség) mint a korszerű változó tömegáramú rendszereké. Részterhelési állapotban komfort problémák jelentkezhetnek a szükségtelen túláramok miatt. MBV MBV 2 utú MCV 2 utú MCV 2 utú MCV 2 utú MCV MBV MBV MBV HŰTŐ GERENDÁK MBV MBV MBV 2 utú MCV 2 utú MCV 2 utú MCV LK SZIVATTYÚ Statikus strangszabályozók A statikusan szabályozott rendszer nagyobb számú szerelvényt igényel mint a dinamikus rendszer, összességében a beruházási költségek ezért magasabbak. Előzőek miatt az ilyen rendszerek kialakítása ma már nem javasolt. MBV MBV 2 utú MCV SZIVATTYÚ HŰTŐGÉP MBV Manipulációbiztos kialakítás MSV-BD statikus strangszabályozók LENO MSV-BD beállító-, mérő- és elzárószelep, elforgatható mérő- és ürítőcsonkkal. Visszatérő ágba szerelendő, rögzíthető előbeállítás, több nézetből leolvasható beállítási érték, levehető kézikerék, elforgatható mérő- és ürítőcsap. Max. Dp (szelepen): 2,5 bar, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám 15 LF Rp 1/2 2,5 PN Z Rp 1/2 3,0 PN Z4001 MSV-BD belső menettel 20 Rp 3/4 6,0 PN Z Rp 1 9,5 PN Z Rp 1 1/4 18 PN Z Rp 1 1/2 26 PN Z Rp 2 40 PN Z4006 MSV-BD külső menettel 15 LF G 1/2 A 2,5 PN Z G 1/2 A 3,0 PN Z G 3/4 A 6,0 PN Z4102 Alkalmazható G 3/4 csavarzatok a 12. oldalon 61

62 Danfoss Kft Budapest, Váci út 91. USV-I Térfogatáram méréshez, ürítési lehetőséggel Statikus strangszabályozók USV-I típusú térfogatáram kézibeállító, elzáró és ürítő szelep, mérési lehetőséggel. Előremenő ágba szerelendő, ürítőcsap, 1 mérőcsonk impulzusvezeték csatlakozási lehetőség az ürítőcsonkon, max. Dp szelepen 1,5 bar, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám USV-I belső menettel USV-I külső menettel 15 Rp 1/2 1,6 PN Z Rp 3/4 2,5 PN Z Rp 1 4,0 PN Z Rp 1 1/4 6,3 PN Z Rp 1 1/2 10 PN Z Rp 2 16 PN Z G 3/4 A 1,6 PN Z G 1 A 2,5 PN Z G 1 1/4 A 4,0 PN Z G 1 1/2 A 6,3 PN Z G 1 3/4 A 10 PN Z G 2 1/4 A 16 PN Z2152 MSV-F2 MSV-F2 típusú strangelzáró, beszabályozó és ürítőszelep, mérőcsonkkal, fojtás-beállító számskálával, max. Dp (szelepen) 1,5 bar, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám MSV-F2 karimás 50 DN 50 53,8 PN Z DN 65 93,4 PN Z DN PN Z DN PN Z DN PN Z DN PN Z DN PN Z DN PN Z DN PN Z DN PN Z DN PN Z

63 Termékinformációs telefonszám: Tartozékok ASV-P/PV, ASV-M/I, USV-M/I szelepekhez Típus Impulzuscső csatlakoztató BK szűkítő Rp 1/16 - R 1/4 Záródugó ASV-I, ASV-M impulzuscső furathoz, 10 db Mérőcsonk készlet ASV-M szelephez (csak nyomáskülönbség mérésre) Impulzuscső 1,5 m Impulzuscső 2,5 m Impulzuscső 5 m Menetes csatlakozók strangszabályozókhoz Típus Szerelvény ASV-P/PV ASV-M/I USV-M/I AB-QM Készlet tartalma: 1 db karmantyú 1 db hollandi anya, 1 db lapos tömítés Cikkszám 003L L L L Z L8153 DN Z0231 DN15 003Z Z Z Z0232 DN20 003Z Z Z Z0233 DN25 003Z Z Z Z0234 DN32 003Z Z Z Z0235 DN40 003Z Z Z Z0279 DN50 003Z Z Z Z0278 Strangszabályozó tartozékok Hegtoldatos csatlakozók strangszabályozókhoz Típus Szerelvény ASV-P/PV ASV-M/I USV-M/I AB-QM Készlet tartalma: 1 db karmantyú 1 db hollandi anya, 1 db lapos tömítés DN DN15 003Z Z Z Z0226 DN20 003Z Z Z Z0227 DN25 003Z Z Z Z0228 DN32 003Z Z Z Z0229 DN40 003Z Z Z Z0275 DN50 003Z Z Z Z0275 Menetes csatlakozás Hegtoldatos csatlakozás 63

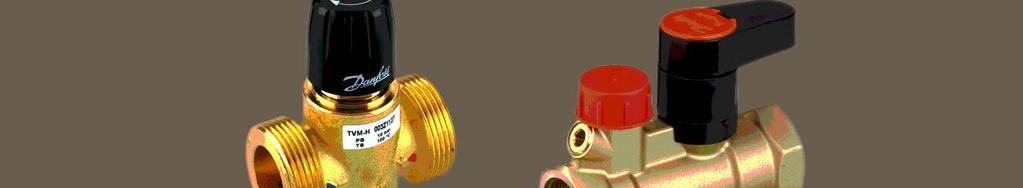

64 XIII. Egyéb szerelvények Egyéb szerelvények TVM termosztatikus keverőszelep. Max. nyomáskülönbség: 5 bar, Tmax. 100 C; hőm stab. +/- 3 C. TVM-H fűtéstechnikai alkalmazásra, TVM-W használati melegvíz alkalmazásra (pl. forrázás elleni védelem). Típus Méret Csatlakozás K vs -érték m 3 /h Hőmérséklet Cikkszám TVM-H 20 G 1 A 1, C 003Z G 1 1/4 A 3, C 003Z1127 TVM-W 20 G 1 A 1, C 003Z1125 AVDO túláramszelep. Max. közeghőmérséklet: 120 C, névleges nyomás: PN 10. Típus Méret Csatlakozás K vs -érték m 3 /h Nyomáskülönbség Cikkszám AVDO sarok, belső menet AVDO sarok, belső menet + hollandi AVDO egyenes, belső menet + hollandi AVDO egyenes, külső menet 15 1/2 2,39 0,05-0,5 bar 003L /4 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L /2 2,39 0,05-0,5 bar 003L /4 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L /2 2,39 0,05-0,5 bar 003L /4 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L /2 2,39 0,05-0,5 bar 003L /4 3,58 0,05-0,5 bar 003L ,98 0,05-0,5 bar 003L6030 LENO MSV-S, elzáró, töltő-ürítő, impulzus cső csatlakozó szerelvény. Előremenő ágba szerelendő, levehető kézikerék, nagy kapacitású ürítőcsap, közeghőmérséklet: C. Típus Méret Csatlakozás K vs -érték m 3 /h Névleges nyomás Cikkszám MSV-S belső menettel külső menettel 15 Rp 1/2 3,0 PN Z Rp 3/4 6,6 PN Z Rp 1 9,5 PN Z Rp 1 1/4 18 PN Z Rp 1 1/2 26 PN Z Rp 2 40 PN Z G 1/2 A 3,0 PN Z G 3/4 A 6,6 PN Z4112 ASV impulzuscső csatlakoztató csavar MSV-S szelep ürítő csonkhoz 003Z0109 Alkalmazható G 3/4 csavarzatok a 12. oldalon 64

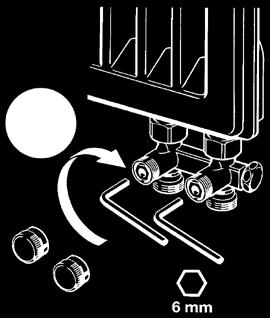

65 Termékinformációs XIV. Szerelési telefonszám: útmutatók Tartalomjegyzék Termosztatikus szelep és érzékelő szerelése RA-N szelepbetét, és RLV-K H-idom szerelése 66. oldal 67. oldal Szerelési útmutatók X-tra Collection (RA-URX, RLV-X, RAX) szerelése 68. oldal VHX-DUO szerelése fal felőli csatlakozással 69. oldal VHX-DUO szerelése padló felőli csatlakozással 70. oldal VHX-MONO szerelése fal felőli csatlakozással 71. oldal VHX-MONO szerelése padló felőli csatlakozással 72. oldal VHX-DUO szerelése fűtőpatronnal 73. oldal ASV-P/PV nyomáskülönbség szabályozó beállítási útmutató 74. oldal AB-QM szelep beállítási útmutató 75. oldal MSV-BD szelep beállítási útmutató 76. oldal Cikkszám lista 77. oldal 65

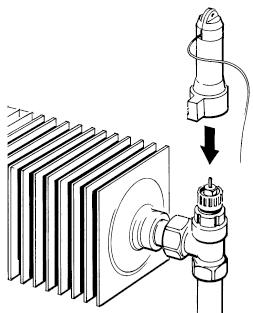

66 Danfoss Kft Budapest, Váci út 91. TERMOSZTATIKUS SZELEP ÉS ÉRZÉKELŐ SZERELÉSE 1. Termosztatikus fűtőtest szelep felszerelése 2. Termosztatikus fűtőtest szelep irányának beállítása 3. Termosztatikus fűtőtest szelep előbeállítása Szerelési útmutatók A csővezeték megfelelő méretre vágása után húzza meg a radiátor szelep menetes csavarzatát megfelelő méretű racsnis kulcs segítségével. A menetes csavarzat megfelelő meghúzása után a megfelelő tömítési anyagról gondoskodva húzza fel a szelepet a csővezetékre. A szelep és a csővezeték csatlakoztatása után húzza rá a szorító hollandit a szelepre így rögzítve egymáshoz a fűtőtestet és a szelepet. A fűtőtest szelep előbeállítását a nyakán elhelyezett fém gyűrű segítségével lehet elvégezni, így lehet a teljesen nyitott szelepen átáramló víztérfogatáramot beállítani. 4/a. Termosztatikus érzékelő felszerelése 4/b. living eco/connect termosztatikus érzékelő felszerelése RA adapter (Danfoss) Imbuszkulcs 2 mm K adapter (M30x1.5) A termosztatikus érzékelő fel- és leszerelése a szeleptestre KLAPP csatlakozóval történik. 1. Helyezze az adaptert a radiátor-szelepre 2. Az RA adaptert imbuszkulccsal, a K adaptert kézzel kell rögzíteni (max. 5 Nm) 3. Tekerje a termosztátot az adapterre és kézzel húzza meg (max. 5 Nm). 4. Tartsa lenyomva kb. 3 másodpercig a termosztát rögzítéséhez. 66

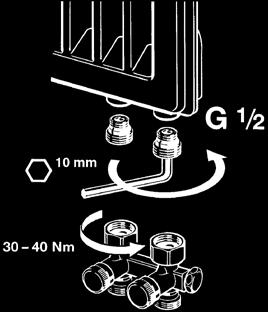

67 Termékinformációs telefonszám: RA-N SZELEPBETÉT, ÉS RLV-K H-IDOM SZERELÉSE Radiátorba építhető RA-N szelep szerelése M23,5 1,5 Beállító gyűrű 1/2 A menet Gyári jelölés Szerelési útmutatók +/- 5 pontosság ad megfelelő beállítást Az esztétikai követelmények és egyszerűbb szerelhetőség miatt egyre terjednek a beépített szelepes fűtőtestek, vagy beépített szeleppel is szerelhető hatpontos fűtőtestek. A Danfoss hosszú évek óta gyárt beépített szelepet a különböző fűtőtest gyártó cégek részére, és állandóan fejleszti azokat a gyártók igényei szerint, valamint az általános műszaki fejlesztés követelményeinek megfelelően. A hatpontos fűtőtestekhez, szerviz célra pótalkatrészként a beépített szelepek széles választéka beszerezhető az illetékes nagykereskedőknél. Meghúzási nyomaték: Nm A 3 sorozatú beépített szelepek beszerelése/ kiszerelése egy 21-es csillagkulccsal történhet, melyet egy ehhez kialakított 12-lapú fogazásra helyezünk. Ügyelni kell arra, hogy a felszerelésnél 30 Nm forgató nyomatékot használjunk (nyomatékkulcs). Ezután forgassuk tovább a szelepet, amíg a 12 fogú nyak egyik foga nem áll függőlegesen felfelé. A tömszelence cseréjéhez (10-es laptáv) az előbeállító koronát egy 17-es csillagkulccsal ellen kell tartani. RLV-K H-idom szerelése 1. Az öntömítő csatlakozó csavarzatot csavarja be a fűtőtestbe 10 mm-es imbuszkulccsal. Ügyeljen rá, hogy mindkét csavarzat egyformán legyen behajtva. Majd a szeleptesten található hollandit húzza meg Nyissa ki 6-os imbuszkulccsal a szelep mindkét ágát és csavarja fel a takarókupakot. 67

68 Danfoss Kft Budapest, Váci út 91. X-TRA COLLECTION (RA-URX, RLV-X, RAX) SZERELÉSE 1. Szerelés Szerelési útmutatók 1. RA-URX Az RA-URX és RLV-X szelepek szétszereléséhez használjon 6 mm átmérőjű imbuszkulcsot. living design RAX 4. RLV-X 2. Fűtőtest leürítése Csavarja le az RLV-X szelepen található takarókupakot és 6 mm-es imbuszkulccsal zárja le a szelepet. Miután kitekerte az imbuszcsavart 17-es kulcsnyílású villáskulcs segítségével csavarja be az öntömítő menetes csavarzatot a radiátorba. 3. a) A fűtőtestbe tekert menetes csavarzatot és a szeleptestet illessze össze, majd hajtsa be az imbuszcsavart a szeleptestbe, és végül pattintsa rá a csavar fejére a takaró patentot mm-es kulcsnyílású villáskulccsal csavarja rá a szeleptestre az ürítőcsonkot b) Nyissa meg imbuszkulccsal az ürítő csonkot a leürítéshez a) Csavarja rá a szeleptestet az öntömítő csavarzatra. Az RA-URX szelepet minden esetben a visszatérő vezetékbe kell építeni. 3. b) Helyezze fel a csővégre a csatlakozó csavarzatot és villáskulccsal húzza össze a szelepet a csővel. Az RAX termosztatikus érzékelő szeleptestre történő szereléséhez használjon 4 mm átmérőjű imbuszkulcsot. Az ábrának megfelelően beállíthatja a kívánt hőmérsékletet. A szelephez AluPex (ötrétegű műanyagcső), PEX és réz csőhöz való csatlakozó csavarzat is kapható. A leürítés végeztével nyissa meg újra a szelepet és tekerje vissza a takarókupakot. 68

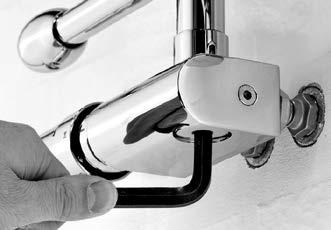

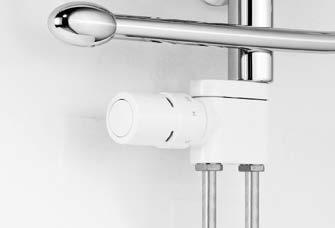

69 Termékinformációs telefonszám: VHX-DUO SZERELÉSE FAL FELŐLI CSATLAKOZÁSSAL 1. Jobbos/balos szerelés A VHX-DUO szelep mind jobb, mind bal oldalról szerelhető. A szeleptest 180 -os átfordításával és a szelep csatlakozások átcserélésével (8 mm átmérőjű imbuszkulcs) tetszőlegesen változtatható a fűtőtest előremenő ill. visszatérő vezetékeinek bekötése. 3. Szeleptest rögzítése a csőhöz és a fűtőtesthez 4. A szelepbetét előbeállítása Referencia jelölés Szerelési útmutatók FIGYELEM! A csővezetékek bekötése mindig úgy történjen, hogy a visszatérő vezeték legyen a szelep termosztátja felőli oldalon. 2. Csővezetéki kiállás mérete Gyári beállítás Előbeállítási tartomány 5. Egyéb információk A + B A + B Helyezze fel a cső végre a csatlakozó csavarzatokat. M4 Hex A - a radiátor tartókonzoljának mérete a szeleptest síkjáig. Mérje le a falra szerelt radiátor és a felszerelt VHX-DUO szelep falsíkja közötti távolságot. B - a csatlakozó csavarzat méretéből adódó hossz (a táblázat szerint ). A falból kiálló csőhoszsznak A+B méretűnek kell lennie a pontos illeszkedéshez. Réz és acél csövekhez B A Csőméret Cikkszám B mm VPE-műanyag csövekhez (PEX) 12 1, , G G G G G G G G G G4146 ALUPEX ötrétegű alumínium betétes csövekhez G G Használjon villáskulcsot a csavarzat meghúzásához. 8 mm átmérőjű imbuszkulccsal rögzítse a szelepet a fűtőtesthez. A szelep előremenő elzárása 4 mm átmérőjű imbuszkulccsal történik a bekötési csatlakozások között található csavarzat segítségével. A szelep visszatérő ágát a termosztatikus érzékelő segítségével lehet elzárni. Előbeállítási érték 0 * I II III IIII >I C Az RAX érzékelővel szerelt VHX-DUO szelepet 8-28 C levegő hőmérséklet érték között lehet állítani. I< >I min C Az RTX érzékelővel szerelt VHX-DUO szelep C víz hőmérsékleti érték között lehet állítani. 69

70 Danfoss Kft Budapest, Váci út 91. VHX-DUO SZERELÉSE PADLÓ FELŐLI CSATLAKOZÁSSAL Szerelési útmutatók 1. Jobbos/balos szerelés 3. Szeleptest rögzítése a csőhöz és a fűtőtesthez 4. A szelepbetét előbeállítása Referencia jelölés Csatlakoztassa a csővezetéket a szeleptesthez villáskulcs segítségével. Majd 6 mm átmérőjű imbuszkulccsal csavarozza le a szelep tetejét. Gyári beállítás Előbeállítási tartomány A VHX-DUO szelep mind jobb, mind bal oldalról szerelhető. A szeleptest 180 -os átfordításával és a szelep csatlakozások átcserélésével (8 mm átmérőjű imbuszkulcs) tetszőlegesen változtatható a fűtőtest előremenő ill. visszatérő vezetékeinek bekötése. 5. Egyéb információk 2. Csővezetéki kiállás mérete M4 Hex B 8 mm átmérőjű imbuszkulccsal húzza rá a szeleptest felső részét a radiátor csatlakozásokra. A szelep előremenő elzárása 4 mm átmérőjű imbuszkulccsal történik a bekötési csatlakozások között található csavarzat segítségével. A szelep visszatérő ágát a termosztatikus érzékelő segítségével lehet elzárni. Ügyeljen a "B" méretre, amikor a csővezeték bekötési hosszát és szerelési hosszát szeretné meghatározni. B - a csatlakozó csavarzat méretéből adódó hossz (táblázat szerint) Réz és acél csövekhez Csőméret Cikkszám B mm VPE-műanyag csövekhez (PEX) 12 1, , G G G G G G G G G G4146 ALUPEX ötrétegű alumínium betétes csövekhez G G Helyezze a radiátort a szeleptestre 6 mm átmérőjű imbuszkulccsal húzza össze a szeleptest alsó és felső részét. Előbeállítási érték 0 * I II III IIII >I C Az RAX érzékelővel szerelt VHX-DUO szelepet 8-28 C levegő hőmérséklet érték között lehet állítani. I< >I min C Az RTX érzékelővel szerelt VHX-DUO szelepet C víz hőmérsékleti érték között lehet állítani. 70

71 Termékinformációs telefonszám: VHX-MONO SZERELÉSE FAL FELŐLI CSATLAKOZÁSSAL 1. Jobbos/balos szerelés A VHX-MONO szelep mind jobb, mind bal oldalról szerelhető. A szeleptest 180 -os átfordításával és a szelep csatlakozások átcserélésével (8 mm átmérőjű imbuszkulcs) tetszőlegesen változtatható a fűtőtest előremenő ill. visszatérő vezetékeinek bekötése. FIGYELEM! A csővezetékek bekötése mindig úgy történjen, hogy a visszatérő vezeték legyen a szelep termosztátja felőli oldalon. 3. Szeleptest rögzítése a csőhöz és a fűtőtesthez 4. A szelepbetét előbeállítása Referencia jelölés Szerelési útmutatók 2. Csővezetéki kiállás mérete Gyári beállítás Előbeállítási tartomány 5. Egyéb információk A + B A + B M4 Hex A - a radiátor tartókonzoljának mérete a szeleptest síkjáig. Mérje le a falra szerelt radiátor és a felszerelt VHX-MONO szelep falsíkja közötti távolságot. B - a csatlakozó csavarzat méretéből adódó hossz (a táblázat szerint ). A falból kiálló csőhoszsznak A+B méretűnek kell lennie a pontos illeszkedéshez. Réz és acél csövekhez B A Csőméret Cikkszám B mm VPE-műanyag csövekhez (PEX) 12 1, , G G G G G G G G G G4146 ALUPEX ötrétegű alumínium betétes csövekhez G G Helyezze fel a cső végre a csatlakozó csavarzatokat. Használjon villáskulcsot a csavarzat meghúzásához. 8 mm átmérőjű imbuszkulccsal rögzítse a szelepet a fűtőtesthez. A szelep előremenő elzárása 4 mm átmérőjű imbuszkulccsal történik a bekötési csatlakozások között található csavarzat segítségével. A szelep visszatérő ágát a termosztatikus érzékelő segítségével lehet elzárni. Előbeállítási érték 0 * I II III IIII >I C Az RAX érzékelővel szerelt VHX-MONO szelepet 8-28 C levegő hőmérséklet érték között lehet állítani. I< >I min C Az RTX érzékelővel szerelt VHX-MONO szelep C víz hőmérsékleti érték között lehet állítani. 71

72 Danfoss Kft Budapest, Váci út 91. VHX-MONO SZERELÉSE PADLÓ FELŐLI CSATLAKOZÁSSAL Szerelési útmutatók 1. Jobbos/balos szerelés 3. Szeleptest rögzítése a csőhöz és a fűtőtesthez 4. A szelepbetét előbeállítása Referencia jelölés Csatlakoztassa a csővezetéket a szeleptesthez villáskulcs segítségével. Majd 6 mm átmérőjű imbuszkulccsal csavarozza le a szelep tetejét. Gyári beállítás Előbeállítási tartomány A VHX-MONO szelep mind jobb, mind bal oldalról szerelhető. A szeleptest 180 -os átfordításával és a szelep csatlakozások átcserélésével (8 mm átmérőjű imbuszkulcs) tetszőlegesen változtatható a fűtőtest előremenő ill. visszatérő vezetékeinek bekötése. 5. Egyéb információk 2. Csővezetéki kiállás mérete M4 Hex B 8 mm átmérőjű imbuszkulccsal húzza rá a szeleptest felső részét a radiátor csatlakozásokra. A szelep előremenő elzárása 4 mm átmérőjű imbuszkulccsal történik a bekötési csatlakozások között található csavarzat segítségével. A szelep visszatérő ágát a termosztatikus érzékelő segítségével lehet elzárni. Ügyeljen a "B" méretre, amikor a csővezeték bekötési hosszát és szerelési hosszát szeretné meghatározni. B - a csatlakozó csavarzat méretéből adódó hossz (táblázat szerint) Réz és acél csövekhez Csőméret Cikkszám B mm VPE-műanyag csövekhez (PEX) 12 1, , G G G G G G G G G G4146 ALUPEX ötrétegű alumínium betétes csövekhez G G Helyezze a radiátort a szeleptestre 6 mm átmérőjű imbuszkulccsal húzza össze a szeleptest alsó és felső részét. Előbeállítási érték 0 * I II III IIII >I C Az RAX érzékelővel szerelt VHX-MONO szelepet 8-28 C levegő hőmérséklet érték között lehet állítani. I< >I min C Az RTX érzékelővel szerelt VHX-MONO szelepet C víz hőmérsékleti érték között lehet állítani. 72

73 Termékinformációs telefonszám: VHX-DUO SZERELÉSE FŰTŐPATRONNAL 1. Jobbos/balos szerelés A VHX-DUO szelep mind jobb, mind bal oldalról szerelhető. A szeleptest 180 -os átfordításával és a szelep csatlakozások átcserélésével (8 mm átmérőjű imbuszkulcs) tetszőlegesen változtatható a fűtőtest előremenő ill. visszatérő vezetékeinek bekötése. FIGYELEM! A csővezetékek bekötése mindig úgy történjen, hogy a visszatérő vezeték legyen a szelep termosztátja felőli oldalon. 3. Szeleptest rögzítése a csőhöz és a fűtőtesthez Fűtőpatron 150 W 40 cm 300 W 47 cm 600 W 70 cm 4. A szelepbetét előbeállítása Referencia jelölés Szerelési útmutatók 2. Csővezetéki kiállás mérete Gyári beállítás Előbeállítási tartomány 5. Egyéb információk M4 Hex A + B A + B A - a radiátor tartókonzoljának mérete a szeleptest síkjáig. Mérje le a falra szerelt radiátor és a felszerelt VHX-DUO szelep falsíkja közötti távolságot. B - a csatlakozó csavarzat méretéből adódó hossz (a táblázat szerint ). A falból kiálló csőhoszsznak A+B méretűnek kell lennie a pontos illeszkedéshez. Réz és acél csövekhez B A Csőméret Cikkszám B mm VPE-műanyag csövekhez (PEX) 12 1, , G G G G G G G G G G4146 ALUPEX ötrétegű alumínium betétes csövekhez G G Helyezze fel a cső végre a csatlakozó csavarzatokat. Használjon villáskulcsot a csavarzat meghúzásához. A fűtőpatron beszerelése a vissztatérő vezeték felőli oldalon történik. A fűtőpatron üzemelése alatt a szelepnek mind az előremenő, mind a visszatérő ágat zárva kell tartani. A szelep előremenő elzárása 4 mm átmérőjű imbuszkulccsal történik a bekötési csatlakozások között található csavarzat segítségével. A szelep visszatérő ágát a termosztatikus érzékelő segítségével lehet elzárni. Előbeállítási érték 0 * I II III IIII >I C Az RAX érzékelővel szerelt VHX-DUO szelepet 8-28 C levegő hőmérséklet érték között lehet állítani. I< >I min C Az RTX érzékelővel szerelt VHX-DUO szelep C víz hőmérsékleti érték között lehet állítani. 73

74 N Szerelési útmutatók ❽ Danfoss Kft Budapest, Váci út ❶ 57 ❻ ASV PV DN 15 n (kpa) (kpa) ASV-P/PV NYOMÁSKÜLÖNBSÉG SZABÁLYOZÓ BEÁLLÍTÁSI ÚTMUTATÓ Szerelés nyomás legyen, vagy a membrán felső oldalán Indítás ❷ ❸ Az ASV-PV-t a visszatérő ágba kell beépíteni. A 17nagyobb 8 legyen a nyomás. 23 Ez azt jelenti, 41 hogy A rendszer feltölthető az ASV-PV-n található folyásiránynak ❸ és a szeleptesten lévő nyílnak 18az impulzusvezetéknek 7 22 csatlakoztatva 39 kell ürítőcsapon keresztül. A rendszert a legmagasabb pontján kell légteleníteni (. ábra) azonos irányúnak kell lennie. lennie, és a tűszelepeknek nyitva kell lenniük. DN DN Ha az ASV-PV az ASV-M szeleppel együtt van A rendszerindítás során 15gondoskodni kell beépítve, akkor mindkét szelepnek nyitva, vagy arról, hogy azonos legyen a statikus nyomás a zárva kell lennie (mindkét szelepnek ugyanabban az állásban!). felső oldalán legyen nagyobb membrán mindkét oldalán, vagy 5 5 a membrán Factory presetting a nyomás (+ ❶ ❻ p setting range kpa csatlakozó,. ábra) (kpa) ASV PV Ha az ASV-PV az ASV-I szeleppel együtt van Ha a feltöltést az ASV-PV szeleppel és társszelepével beépítve, akkor mindkét ❷ 10 szelepnek nyitva kell ❸ 18n végzik, gondoskodni kell arról, hogy lennie. 1 (kpa) 21 (k legyen nyomás a membrán felső oldalán 20 úgy, DN Ha az ASV-PV az ASV-I-vel együtt van beépítve, hogy az ASV-PV megnyitása előtt először a 1 24 ❶ akkor ne ürítse le a fő csöveket, ha ❻ az ágak még társszelepet kell megnyitni. Factory presetting p setting 23 range nyomás alatt vannak, illetve fel vannak töltve 25 ASV PV 4 DN vízzel. Ha így tesz, az ❶ASV-PV membránjának Megjegyzések! ❹ ❻ ❺3 22(kPa) ASV PV DN 50 n n felső 5 oldalán alacsonyabb lesz 75 a nyomás (kpa) a) (kpa) ASV-PV használata (kpa) ASV-M-mel : ha nem 5 20 ASV PV DN (kpa) (kpa) (kpa) (kpa) 0 25 tartják 40 be ezt 75 az eljárást, akkor az ASV-PV n Ha figyelmen kívül hagyják ezt az utasítást, az 6 19 membránja károsodhat. (kpa) (kpa) automatikus beszabályozó szelep membránja b) ASV-PV 38 használata ASV/I-vel Javasolt, hogy egy FV szűrő legyen felszerelve a rendszer betáplálási vezetékébe. Az : ha nem ASV PV DN 39 5 károsodhat tartják 37 be ezt 69 az eljárást, az ASV-PV zárt n pozícióban 36 2 beszorulhat, (kpa) (kpa) (kp még akkor is, ha 3 a impulzusvezetéket ❺ az előremenő csőbe kell Állítás/beállítás szelep teljesen nyitva van beszerelni, például egy ASV-I vagy egy ASV M Az ASV-PV szelepek négyféle Δp beállítási tartománnyal kerülnek forgalomba. A szelepeket nyitva legyen, ha együtt használják őket c) Az ASV-PV és az ASV-M/I mindig teljesen szelepen keresztül. A csövet alaposan át kell öblíteni, mielőtt beszerelik az ASV-PV automatikus beszabályozó szelepek csatlakozójába ❹ ❺ gyárilag egy meghatározott értékre állítják célorientált elzáró szelepként be. Alkalmazza az alábbi eljárást a kívánt (. ábra) nyomáskülönbség beállítására: Az ASV-PV-n a Ezen túlmenően, az ASV-PV-t a beépítési beállítás a beállító orsó (. ábra ) elfordításával módosítható ❼ 51 ❽ ❾ feltételek által meghatározott módon kell 11 ❷ ❸ 18 7 beépíteni. Ha már egy ideje használatban van A szeleporsónak 13 28az óramutató 51 járásával 76 azonos irányban 12 történő 27 elfordítására 49 növekszik a rendszer, a külső menetes csatlakozásokat ismét meg kell szorítani a szivárgás kockázatának minimalizálása érdekében. ❷ ❸ a beállított 11 érték; 26 az ezzel 47 ellentétes DN 72 irányú ❷ ❸15 elfordításra 10 az érték 25 csökken Factory presetti Ha a beállítás nem ismeretes, 20 fordítsa 3el a 18 7 p setting 22 ra DN DH-SMT/SI 35 VI.A1.I7.1T Danfoss Danfoss (kpa) 11/ /2010 szeleporsót teljesen az óramutató 25 járásával DN Factory presetting azonos irányban. Ezzel az ASV-PV-n a beállítás ❼ ❽ 3 ❾ p setting range a beállítási tartományon belül a maximum Factory presetting (kpa) Factory presetting lesz. Most fordítsa el a szeleporsót többször 32 p setting 5 range ❾ kpa (kpa) p setting range (bar) (n) az. ábrán ismertetett módon, amíg el nem Factory éri a kívánt presetting nyomáskülönbséget Megjegyzés: p setting range Ne fordítsa el a (bar) bar ASV szeleporsót 20 fordulatnál n 5 25 ASV PV 20 40D többször, mert 0.05 az kieshet n (kpa) (kpa) (kpa) (kpa) A csap (zárva ábra, nyitva DH-SMT/SI ábra) VI.A1.I7.1T Danfoss 11/2010 ASV PV DN használható 0.35 vízlecsapolásra és feltöltésre. n (kpa) (kpa) (kpa) (kpa) ❹ ❺ ❹ 0 25 ❺ VI.A1.I7.1T Danfoss 11/ Elzárás ❹ ❺ Ha teljesen elfordítja az ASV-PV gombot az óramutató járásával azonos irányban, akkor elzárja az ágat (. ábra ) Nyomáspróba Max. próbanyomás bar Megjegyzések: Próbanyomás közben biztosítani kell, hogy a membrán mindkét oldalán ugyanaz a statikus ❼ ❽ ❾ Factory 7 presetting p setting range 21 (bar) ❼ ❽ ❾ ❼ ❽ ❾ Factory presetting Factory presett p setting ra (bar)

75 Termékinformációs telefonszám: AB-QM SZELEP BEÁLLÍTÁSI ÚTMUTATÓ Előbeállítás DN A számított térfogatáram könnyen beállítható mindenféle különleges eszköz használata nélkül. Az előbeállítás módosításához (a gyári beállítás 100 %), kövesse az alábbi négy lépést: Vegye le a kék védőkupakot, vagy a felszerelt szelepmeghajtót Emelje fel a szürke mutatót Fordítsa el (az óramutató járásával azonos irányban a csökkentéshez) az új előbeállításnak megfelelően Nyomja vissza a szürke mutatót zárási helyzetbe. A kattanás után az előbeállítás rögzítve van. Az előbeállítási skála a 100 %-os (teljes) áramlás, és a 0 % (zárt állapot) közötti értékeket mutatja. Az óramutató járásával azonos irányba forgatva csökkentheti, az óramutató járásával ellentétesen forgatva növelheti a térfogatáram értékét. Ha a szelep DN 15-ös, akkor a maximális térfogatáram = 450 l/h = 100 % előbeállítás. 270 l/h térfogatáramhoz a szelep beállítása: 270/450 = 60 %. A Danfoss 20 %-100 % előbeállítást / térfogatáramot ajánl. A gyári beállítás 100 %. 100 % 10 % h h+ 2 mm, DN h+ 4 mm, DN Szerelési útmutatók Előbeállítás DN mm Megjegyzés: 1 fordulat = 10% Előbeállítás DN Megjegyzés: 1 fordulat = 5,5% 75

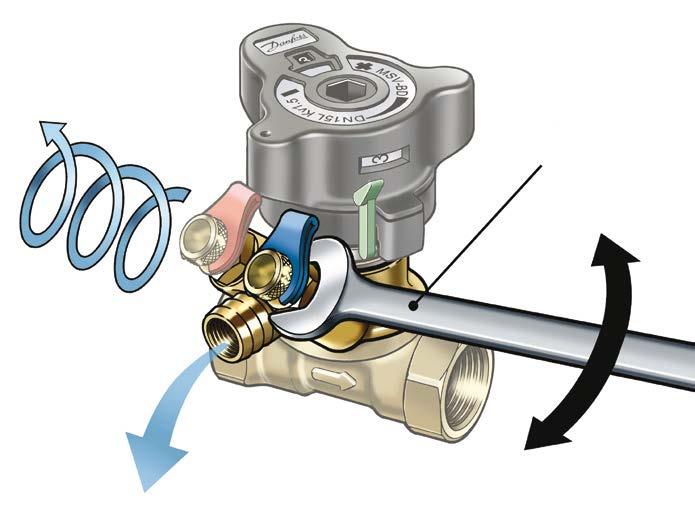

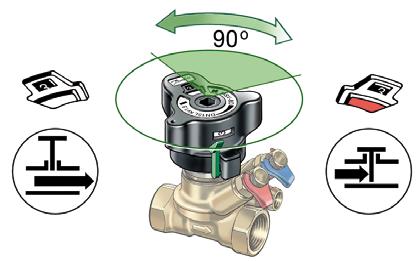

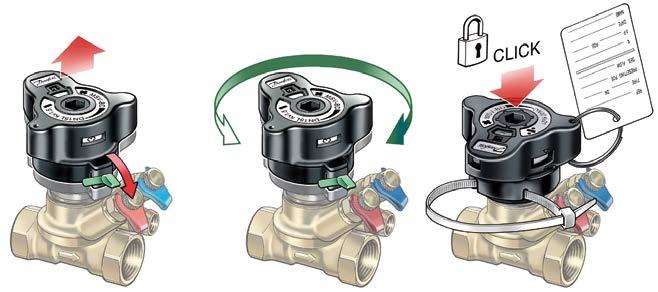

76 Danfoss Kft Budapest, Váci út 91. MSV-BD SZELEP BEÁLLÍTÁSI ÚTMUTATÓ Szerelési útmutatók Beépítés Beépítés előtt a szerelőnek biztosítani kell, hogy a csőrendszer tiszta legyen és: 1. a szelep 360 fokkal elfordítható legyen (menetes cső használatakor) 2. a szelep az áramlási iránynak megfelelően legyen felszerelve. A beállító szelepkerék eltávolítása 1. Állítsa a szelepkereket 0 / 0 állásba 2. Oldja a beállítás rögzítést (zöld kar) 3. Csavarja ki a hollandi anyát A szelepkerék kalibrálása Visszaszerelés előtt, biztosítsa, hogy a szelepkerék beállítása 0 / 0 legyen. DN külső menetes szelepeknél Danfoss a szorítógyűrűs szerelvények teljes választékát kínálja acél, vörösréz és PEX csövekhez DN R1/R2 (mm) 15 86/ / / / / /90 Elzárás A szelep elzárásához a szelepkeréknek lenyomott helyzetben kell lenni. Az elzáró funkciót egy golyósszelep végzi, amely csak 90 fokos fordulatot igényel a szelep teljes elzárásához. Egy jelzőablak a beállító kerék tetején mutatja az aktuális beállítást: piros = zárva fehér = nyitva Ürítés A kényelmes kezelés érdekében az ürítőcsap 360 fokban körbe tud fordulni. A rendszer csöveinek leürítése a következőképpen választható: Amikor a piros mérőcsonkot nyitjuk, a szelep bemeneti oldalán lévő csövet ürítjük. A kék mérőcsonk nyitásakor, a szelep kimeneti oldalán lévő csövet ürítjük. max mm Beállítás és rögzítés A szelep beépített előbeállítási lehetőséggel rendelkezik a pontos térfogatáramok beállításához. A szükséges térfogatáram beállítását öt lépésben végezzük el: 1. Oldja a rögzítést a zöld kar vagy egy 3 mm es imbuszkulcs használatával. 2. A szelepkerék automatikusan felugrik. 3. Ekkor beállítható a számított érték a beállító kerék forgatásával. 4. A beállító kereket kattanásig lenyomva a beállítást rögzítjük. 5. A beállított érték rögzítése (egy kábelrögzítő szalaggal - az ábra szerint)

77 Termékinformációs telefonszám: Cikkszám Oldal 003L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L Cikkszám Oldal 003L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L Z Z Z Z Z Z Z Z Z Z Z Cikkszám Oldal 003Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Cikkszám Oldal 003Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z G G G G G G G G Cikkszám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkszám lista 77

78 Danfoss Kft Budapest, Váci út 91. Cikkszám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkszám Oldal 013G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G Cikkszám Oldal 013G G G G G G G G G U U U G G G G G G ,44 014G G G G G E F F F F F F F F F F F G H H H H H H H H H H H H H H H H B N N N N N Cikkszám Oldal 087N N N N N N N N N N N N N N N N N N N H H H H ,36,60 088H ,36 088H ,36 088H ,36 088H ,36 088H ,36 088L L L L L L L L L L L L L L L L L L L L L U U U U U U U U U Cikkszám Oldal 088U U U ,45 088U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U B B N Cikkszám lista 78

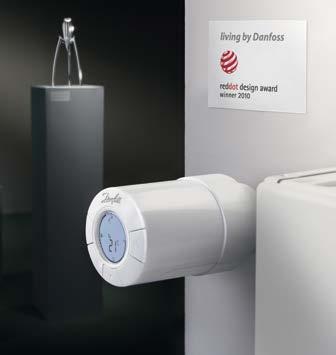

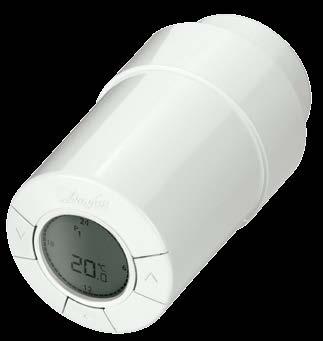

79 Szabályozza pontosan fűtését. Kontrollálja a költségeket is. A Danfoss living eco egy elektronikus radiátor termosztát, mellyel nem csak energiát spórolhat, hanem fűtését egyszerűen programozhatóvá teheti. A termosztát felhelyezése nem igényel szaktudást Danfoss és más gyártók szelepeivel is kompatibilis Váltson magasabb komfortszintre, váltson living eco termosztátra! Energia megtakarítás, akár szellőztetés közben is A living eco érzékeli a jelentősebb hőmérséklet változást és automatikusan kikapcsol, ezzel csökkentve az energia felhasználást. Díjnyertes design A living eco a tökéletes funkcionalitást esztétikus megjelenéssel kombinálja. A termosztát elnyerte a rangos red dot design díjat. living eco Fő az időzítés A TOF Takarékos Otthon Funkció segítségével mindig kellemes a hőmérséklet. A termosztát precízen tartja a beállított értéket. A living eco egy önállóan működő, intelligens, egyszerűen kezelhető, radiátorra szerelhető elektronikus termosztát. Állítsa be a kívánt életritmus szerint, és takarítson meg energiát a pontos, időzített szabályozás segítségével. Funkciók és jellemzők: heti programozás takarék hőmérséklettel fagyvédelem távollét funkció szellőztetés funkció szelep járatás megvilágított kijelző díjnyertes design

80 Danfoss Link vezeték nélküli fűtésszabályozás. Komfort, kényelem, energiahatékonyság. Íme a living connect és a Danfoss Link CC vezeték nélküli fűtésszabályozás, a kényelem, a maximális komfort és az energiahatékonyság megtestesítője. A Danfoss Link CC egy központi helyről, vezeték nélkül szabályozza a fűtőtesteken elhelyezett living connect termosztátokat. A rendszer beépítése és konfigurálása egyszerű, a színes érintőképernyővel gyerekjáték a beállítás. Bővebb információért látogassa meg a oldalunkat. Danfoss Kft Budapest Váci út 91. Tel.: Fax: A katalógusokban, brosúrákban és más nyomtatott anyagban található lehetséges hibákért Danfoss nem vállal felelősséget. Danfoss fenntartja azt a jogát, hogy termékeit előzetes értesítés nélkül módosítsa. Ez a megrendelt termékekre is vonatkozik, amennyiben ezek a módosítások elvégezhetők az elfogadott specifikációban történő szükséges változtatások nélkül. Ebben az anyagban található összes védjegy a hivatkozott vállalat tulajdonát képezi. Danfoss és a Danfoss embléma a Danfoss A/S védjegyei. Minden jog fenntartva. VKIDB147
