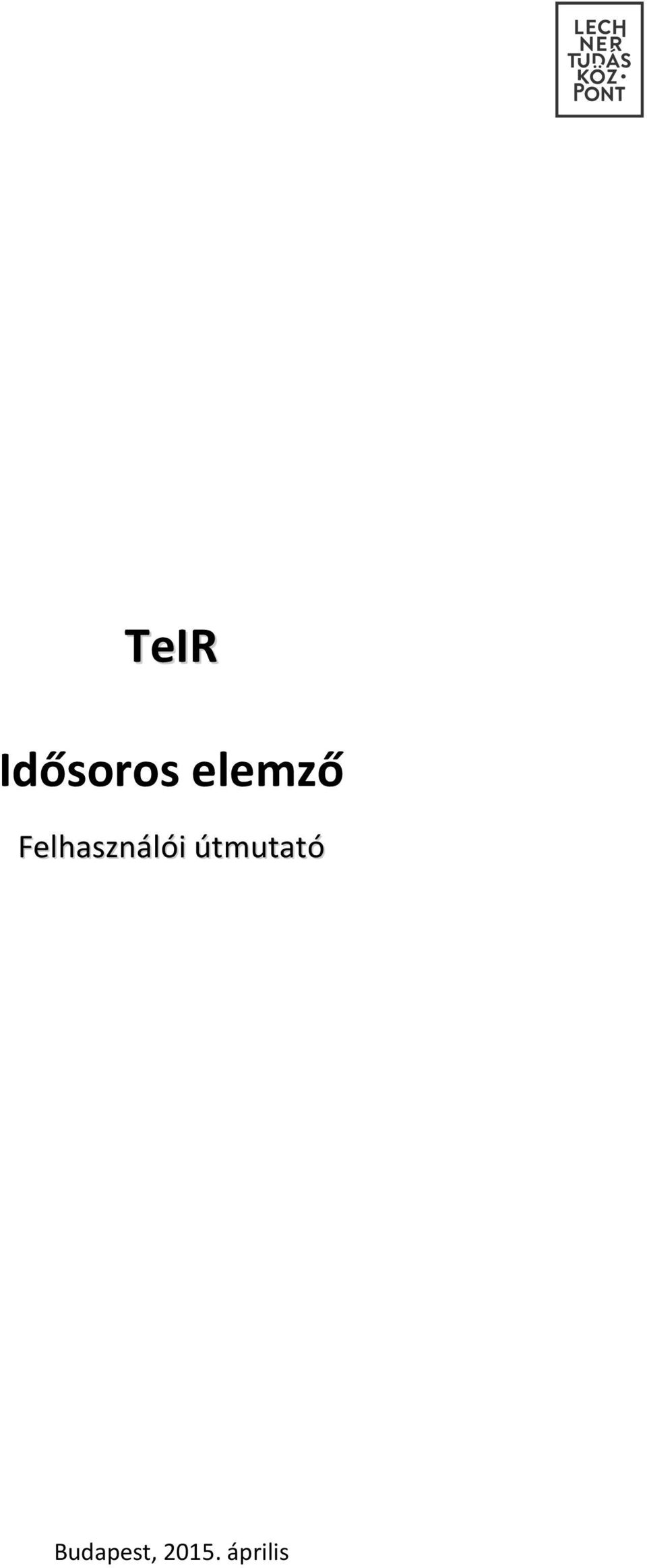

1 TeIR Idősoros elemző Felhasználói útmutató Budapest, április

2 Tartalomjegyzék 1. AZ ALKALMAZÁS CÉLJA AZ IDŐSOROS ELEMZŐ FELÉPÍTÉSE ÉS BEÁLLÍTÁSI LEHETŐSÉGEI... 3 Területi szűkítés és a megjelenítendő területi egységek beállításai... 4 Mutató kiválasztása és a megjelenítés beállításai ELEMZÉSEK EREDMÉNYE KARTOGRAM, DIAGRAM, ANIMÁCIÓ ELEMZÉS FUNKCIONALITÁS PÉLDA

3 1. AZ ALKALMAZÁS CÉLJA Az alkalmazás segítségével a felhasználónak lehetősége van egyes gazdasági- és társadalmi folyamatok, a műszaki infrastruktúra alakulása és térbeli elhelyezkedése, valamint az önkormányzatok költségvetésével kapcsolatos témakörökben előre elkészített két mutató kiválasztása után ezek egyszerre történő elemzésének végrehajtására, regionális-, megyei-, kistérségi vagy települési területi szinten. A vizsgálat során a statisztikai egységekre vonatkozóan a felhasználó megadhat területi szűkítő feltételeket, azaz kiválaszthatja a vizsgálandó szűkebb területi egységet. Az elemzés eredményeként kartogram és diagram állítható elő, valamint lehetőség van adott évekre vonatkozóan statikus és dinamikus idősoros elemzések (animáció) végrehajtására is. A végtermékek megjelenítése testre szabható mind a színek, mint a tematikus osztályok (intervallumok) szélessége tekintetében. Az alkalmazás különlegessége az évenkénti változás nyomon követését szolgáló animáció, mely az évek automatikus léptetésével látványos módon szemlélteti a változásokat. 2. AZ IDŐSOROS ELEMZŐ FELÉPÍTÉSE ÉS BEÁLLÍTÁSI LEHETŐSÉGEI Az alkalmazás felhasználói felülete 2 fő részre tagolódik 1. az egyik rész a kartogramot és diagramot tartalmazó eredményablakokat tartalmazza, míg 2. a felület többi része a beállítások megadására szolgál. 3

4 1. ábra Az alkalmazás felhasználói felületének fő részei Területi szűkítés és a megjelenítendő területi egységek beállításai A területi szűrés és az elemzések területi szintjének (lsd. 2.ábra jelöléseit) kiválasztása a felhasználói felület felső részén található listák és ikonok segítségével történhet. A területegység kiválasztásánál a hierarchia elve miatt a megjelenő lista folyamatosan szűkül, egy régió kiválasztása után már csak az adott régióban található megyék választhatók, és így tovább. 2. ábra A területi szűkítési lista (jobb oldal) és az elemzés területi szintjének (balra) beállítása A területi szűkítés függvényében válaszható ki az elemzés területi szintje, azaz a kartogram és a diagram egysége (1. táblázat). Területi szűrési beállítás Elemezhető statisztikai egységek a választott területen belül ország (alapértelmezett) régió megye kistérség régió, megye, kistérség megye, kistérség, település kistérség, település település 1. Táblázat Az elemzés területi szintjének (balra) beállítása a területi szűrések függvényében 4

5 A területi szűkítés függvényében az 1. táblázat szerint válaszható ki az elemzés területi szintje, azaz a kartogram és a diagram egysége. Az alkalmazott piktogramok magyarázatát a 2. táblázat adja meg. Az aktuális választást középen piros szimbólum ( ) jelöli. Elemzés statisztikai egysége a kiválasztott területegységen belül Piktogram régió megye kistérség település 2. Táblázat Az elemzés területi szintjének (balra) beállítása a területi szűrések függvényében Mutató kiválasztása és a megjelenítés beállításai A területi szűkítés megadására szolgáló sáv alatt találhatók meg azok a funkciók, amelyek segítségével kiválaszthatók az elemzéshez használt mutatók, valamint a végtermékek megjelenítése (3. ábra). 3. ábra Mutató kiválasztása és a megjelenítés beállítása a felhasználói felületen Az alkalmazás 2 mutató egyidejűleg történő elemzésére alkalmas, amely mutatók nem feltétlenül különböznek. A mutatók kiválasztása (lsd. 3. ábra jelölése) a jobb és bal oldalon található nyomógombok hatására egymásból megnyíló listák segítségével valósul meg, mely mindkét oldalon azonos lehetőségeket biztosít a felhasználó számára. A kiválasztott mutató számítási módja a felhasznált elemi adatok és a matematikai képlet megtekinthető a felületen a mutató nevére kattintva. A buborékablakban kék színnel szerepelnek azok az évek, 5

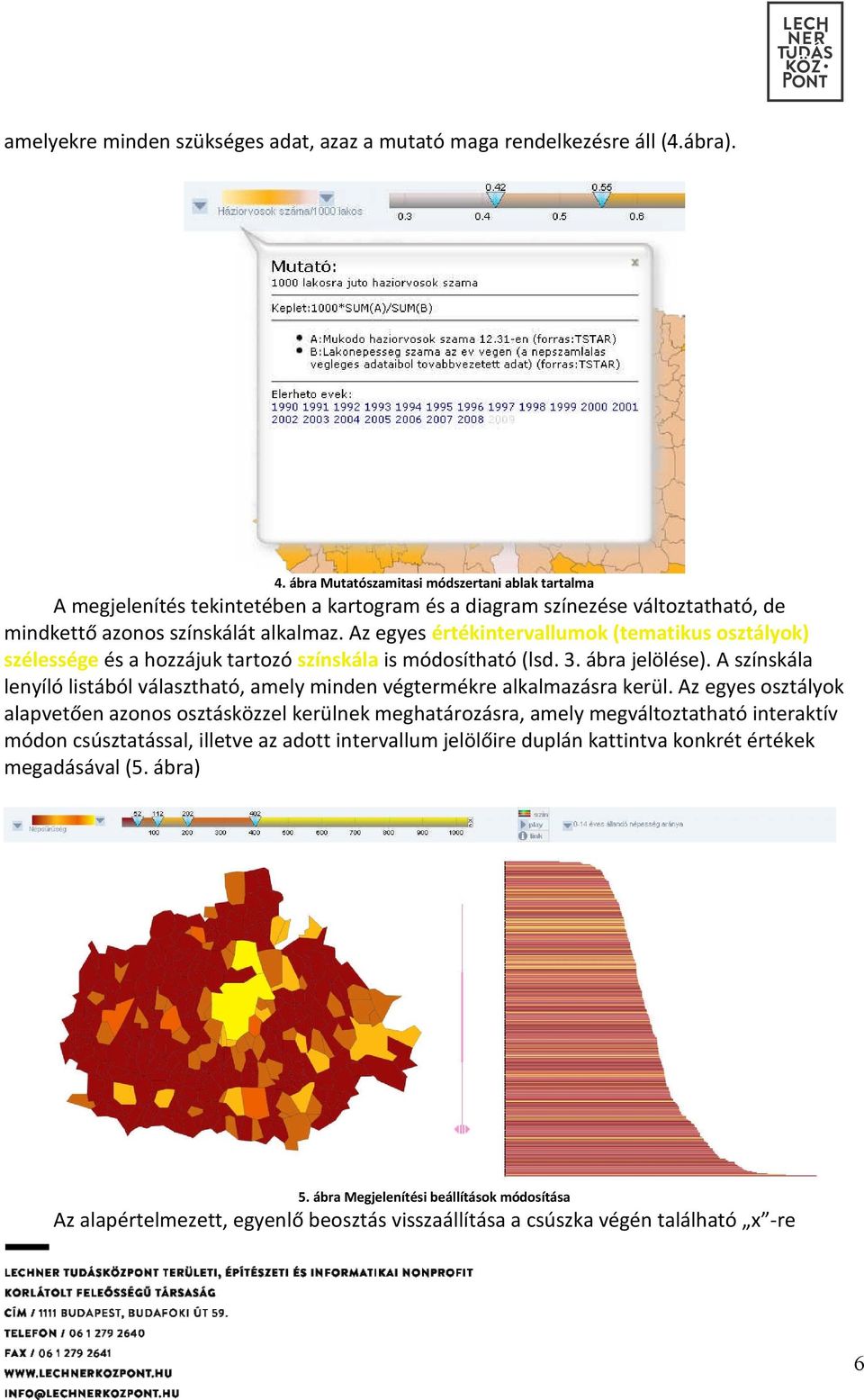

6 amelyekre minden szükséges adat, azaz a mutató maga rendelkezésre áll (4.ábra). 4. ábra Mutatószamitasi módszertani ablak tartalma A megjelenítés tekintetében a kartogram és a diagram színezése változtatható, de mindkettő azonos színskálát alkalmaz. Az egyes értékintervallumok (tematikus osztályok) szélessége és a hozzájuk tartozó színskála is módosítható (lsd. 3. ábra jelölése). A színskála lenyíló listából választható, amely minden végtermékre alkalmazásra kerül. Az egyes osztályok alapvetően azonos osztásközzel kerülnek meghatározásra, amely megváltoztatható interaktív módon csúsztatással, illetve az adott intervallum jelölőire duplán kattintva konkrét értékek megadásával (5. ábra) 5. ábra Megjelenítési beállítások módosítása Az alapértelmezett, egyenlő beosztás visszaállítása a csúszka végén található x -re 6

7 kattintva lehetséges. Abban az esetben, ha bármelyik mutatóra az adott évben nem áll rendelkezésre adat, akkor az minden végterméken fehér színnel jelenik meg. Kivételt képez az idősor, amennyiben a jobb oldalra választott mutatóra rendelkezésre áll (6. ábra). 6. ábra Adatok megjelenítése idősorban különböző években rendelkezésre álló adatokra A vizsgálati évet az alkalmazás felületén az alsó sorban található időskálán lehet beállítani (7. ábra), amely minden eredményablakra vonatkozóan érvényes lesz. 7. ábra Időpont kiválasztása szolgáló időskála 3. ELEMZÉSEK EREDMÉNYE KARTOGRAM, DIAGRAM, ANIMÁCIÓ Az alkalmazás felületének bal oldalán kiválasztott mutató tekintetében automatikusan kartogram jelenik meg, míg a jobb oldalon megadott mutató esetében lehetőség van az adott területegység választott elemzési szintjeire vonatkozóan sávdiagram, illetve az egyes elemzési szintekre idősoros (vonal) diagram megjelenítésére. A kartogram működése interaktív: felette mozgatva az egeret az adott terület kiemelt módon jelenik meg, és ezzel egyidőben a sávdiagram megfelelő sora is kiemelkedik. A képernyőn megjelenik a területegység neve és a kiválasztott mutató értéke. Az alkalmazásban kétféle diagram jelenik meg különböző adattartalommal: sávdiagram vagy oszlopdiagram (idősor). 7

8 A sávdiagram a kiválasztott területegységen belül a megadott területi szintű elemekhez tartozó értékeket tartalmazza, pl. az Észak-magyarországi régió kistérségeinek adatait. Az oszlopdiagram, vagyis idősor, viszont csak egy területegységre értelmezhető, amelyet a kartogramon kiválasztva jelenik meg a rá vonatkozó idősor. A felhasználónak lehetősége van animáció végrehajtására, amely mindkét mutatóra vonatkozóan az adott évek értékeit jeleníti meg az időskálán folyamatosan haladva. Az animáció a két kiválasztott mutató éveinek uniójára készül el, tehát lehetnek olyan évek, amelyekre fehéren jelennek meg az eredmények, mert nem áll rendelkezésre adat. Az animáció indítása a Play, míg leállítása a Stop gombbal történik. 4. ELEMZÉS FUNKCIONALITÁS PÉLDA Tegyük fel, hogy feladat bizonyítani, vagy cáfolni azt a tényt, hogy az Északmagyarországi régióban van összefüggés a kereskedelmi szálláshelyeken megszálló vendégek száma és az önkormányzatok bevétel és kiadás-egyenlege között (8.ábra). 8. ábra Két mutató közötti összefüggés vizsgálata adott évre Először el kell végezni a területi szűkítést az adott régióra, majd ki kell választani a két mutatót a lenyíló listából. Az elemzés szintjét választhatjuk megyei, kistérségi vagy települési szintre is. Az oszlopdiagramokon megjelenő színek az egyes területi egységekre vonatkozón összhangban vannak az oszlopdiagramon található színekkel. Ennek alapján viszonylag egyszerűen, tulajdonképpen szemlélés alapján lehet alapvető következtetéseket levonni (9. ábra). 8

9 9. ábra Két mutató közötti összefüggés vizsgálata adott évre kistérségi szinten idősorral Vizsgáljuk meg ugyanezt a felvetést települési szinten is (10. ábra). 10. ábra Két mutató közötti összefüggés vizsgálata adott évre települési szinten idősorral 9
