Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással
|
|
- Mária Nemes
- 4 évvel ezelőtt
- Látták:
Átírás
1 Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA
2 Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai 3 SANS-vizsgálatok
3 motiváció Nanorészecskék módosító hatása a kerámiákban Makroszkópikus tulajdonságok Elektromos vezet képesség H vezet képesség Mechanikai tulajdonságok: Keménység Szilárdság Rugalmasság Felületi érdesség, súrlódási eggyüttható
4 motiváció Nanorészecskék módosító hatása a kerámiákban Makroszkópikus tulajdonságok Elektromos vezet képesség H vezet képesség Mechanikai tulajdonságok: Keménység Szilárdság Rugalmasság Felületi érdesség, súrlódási eggyüttható Szükség van: Szerkezeti ismeretekre Új mérési módszerekre A nanoszerkezet és a makroszkópikus tulajdonságok közötti kapcsolatra A nanoszerkezetet befolyásoló technológiákra
5 SIN-C Kerámia összetétele Kerámia Si 3 N 4 mátrix Al 2 O 3,YO 2 adalék Szén nanorészecske módosítók
6 SIN-C Kerámia összetétele Kerámia Si 3 N 4 mátrix Al 2 O 3,YO 2 adalék Szén nanorészecske módosítók Módosítók ( 1-3 %) SWCNT (egyfalú nanocs ) MWCNT (többfalú nanocs ) FLG (néhány-réteg grafén)
7 SIN-C Nanoszerkezet Kérdések Részecskék eloszlása Aggregátumok jelenléte Aggregátumok alakja, mérete
8 SIN-C Nanoszerkezet Kérdések Részecskék eloszlása Aggregátumok jelenléte Aggregátumok alakja, mérete Vizsgálatok SEM (töret) SANS (tömbi)?? (TEM, csiszolat, SAXS...)
9 SIN-C Nanoszerkezet Kérdések Részecskék eloszlása Aggregátumok jelenléte Aggregátumok alakja, mérete Vizsgálatok SEM (töret) SANS (tömbi)?? (TEM, csiszolat, SAXS...)
10 Small Angle Neutron Scattering SANS
11 Dirakció Bejöv hullám: síkhullám
12 Dirakció Bejöv hullám: síkhullám Mintát leírja: b - szóráshossz, ρ - szóráshosszs r ség
13 Dirakció Bejöv hullám: síkhullám Mintát leírja: b - szóráshossz, ρ - szóráshosszs r ség
14 Dirakció Bejöv hullám: síkhullám Mintát leírja: b - szóráshossz, ρ - szóráshosszs r ség q = 4π sin θ λ Fáziskülönbség a detektorban: qr Ψ(q) = ρ(r)e iqr
15 Dirakció Bejöv hullám: síkhullám Mintát leírja: b - szóráshossz, ρ - szóráshosszs r ség q = 4π sin θ λ Fáziskülönbség a detektorban: qr Ψ(q) = ρ(r)e iqr I (q) = Ψ(q) 2 = p(r)e iqr p(r) =< ρ(r), ρ(r r > R A szórt intenzitás a minta autokorrelációs függvényének Fourier-Transzformáltja
16 Kisszög szórás I (q) = Ψ(q) 2 = p(r)e iqr nanoméret: "nagy részecskék" kis q q = 4π sin θ λ nagy hullámhossz - kis szórási szög
17 Kisszög szórás
18 Kisszög szórás Fraktálszer eloszlás Bizonyos mérethatárok között önhasonló rendszer Exponenciális lecsengés a szórásfüggvényben (Porod-törvény) I (q) = Aq 6 D Felületi fraktál D-fraktáldimenzióval I (q) = Aq D Térfogati fraktál D-fraktáldimenzióval

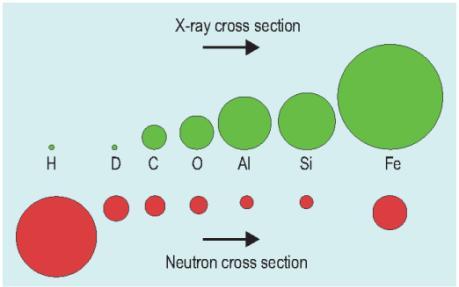

19 Neutron Izotópérzékenység (izotóp helyettesítés) Mágneses érzékenység Könny elemek vizsgálata Roncsolásmentes,ismételhet
20 Yellow submarine
21 Mérések

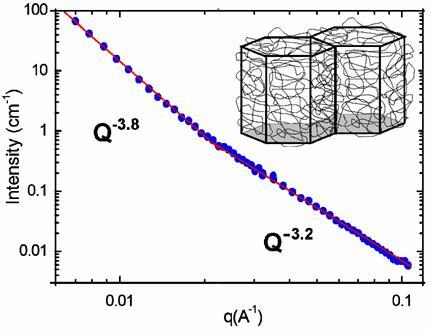

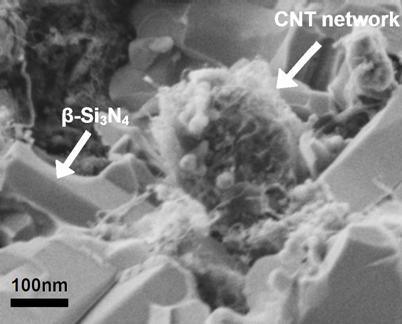

22 SWCNT O. Tapasztó et al. Appl. Phys. Lett. 93, (2008) Felületi fraktál - SWCNT agglomerátumok vékony rétegben hálózatban helyezkednek el a krisztallitok felületén
23 SWCNT E. Zapata-Solvas et al. J. Matter Sci. 45, 2258 (2009) Felületi fraktál - SWCNT agglomerátumok vékony rétegben hálózatban helyezkednek el a krisztallitok felületén

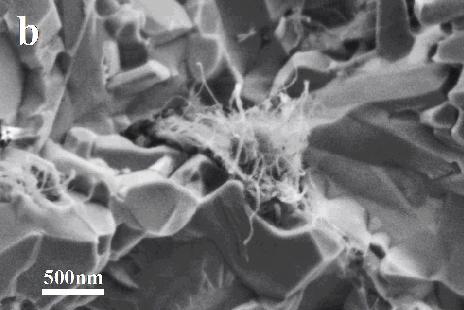

24 MWCNT O. Tapasztó et al. Chem. Phys. Lett. 511, 340 (2011) Térfogati fraktál - MWCNT agglomerátumok a krisztalitok között
25 FLG O. Tapasztó et al. Chem. Phys. Lett. 511, 340 (2011) Felületi fraktál - Egyedüli FGL darabok a krisztalitok felületén laza hálózatban
26 Mechanikai tulajdonságok tükrözik a diszpergáltságot
27 Összefoglalás A SANS jó mérési módszernek bizonyult a nanokompozit kerámiák szerkezetének vizsgálatában Teljes vizsgálathoz kisebb q szükséges (VSANS, USANS) Korrelációt találtunk a nanoszerkezet és a mechanikai tulajdonságok között
28 KÖSZÖNÖM A FIGYELMET
Szén nanoszerkezetekkel adalékolt szilíciumnitrid. Tapasztó Orsolya
Szén nanoszerkezetekkel adalékolt szilíciumnitrid nanokompozitok PhD tézisfüzet Tapasztó Orsolya Témavezető: Dr. Balázsi Csaba MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Budapest 2012 A kutatások
RészletesebbenOrvosi Biofizika I. 12. vizsgatétel. IsmétlésI. -Fény
Orvosi iofizika I. Fénysugárzásanyaggalvalókölcsönhatásai. Fényszóródás, fényabszorpció. Az abszorpciós spektrometria alapelvei. (Segítséga 12. tételmegértéséhezésmegtanulásához, továbbá a Fényabszorpció
RészletesebbenOptika gyakorlat 6. Interferencia. I = u 2 = u 1 + u I 2 cos( Φ)
Optika gyakorlat 6. Interferencia Interferencia Az interferencia az a jelenség, amikor kett vagy több hullám fázishelyes szuperpozíciója révén a térben állóhullám kép alakul ki. Ez elektromágneses hullámok
RészletesebbenMilyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez
1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet
RészletesebbenKisszögű röntgenszórás (főként) elméleti bevezető, alapfogalmak
Kisszögű röntgenszórás (főként) elméleti bevezető, alapfogalmak Wacha András MTA Természettudományi Kutatóközpont Tartalom Bevezetés Egy kis történelem A szórás alapelve Kis- és nagyszögű szórás Alapfogalmak
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenRétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben
Rétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben Sajti Szilárd NAO, Funkcionális Nanostruktúrák Kutatócsoport MTA Wigner FK Simonyi-nap 2014. október 16. Vékonyréteg rendszerek Félvezető
RészletesebbenFORRASZTOTT KÖTÉSEK MIKROSZERKEZETÉNEK ÚJ VIZSGÁLATI ELJÁRÁSAI
FORRASZTOTT KÖTÉSEK MIKROSZERKEZETÉNEK ÚJ VIZSGÁLATI ELJÁRÁSAI Hurtony Tamás, doktorjelölt, BME-ETT Gordon Péter, témavezető, BME-ETT MTA Műszaki Tudományok Osztálya Új irányok és eredmények a mikro- és
Részletesebbenalapvető tulajdonságai
A z a to m m a g o k alapvető tulajdonságai Mérhető mennyiségek Az atommagok mérete, tömege, töltése, spinje, mágneses momentuma, elektromos kvadrupól momentuma Az atommag töltés- és nukleon-eloszlása
RészletesebbenHidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!
RészletesebbenAz Ampère-Maxwell-féle gerjesztési törvény
Az Ampère-Maxwell-féle gerjesztési törvény Maxwell elméleti meggondolások alapján feltételezte, hogy a változó elektromos tér örvényes mágneses teret kelt (hasonlóan ahhoz ahogy a változó mágneses tér
RészletesebbenPolimer nanokompozitok
Polimer nanokompozitok Hári József és Pukánszky Béla BME Fizikai Kémia és Anyagtudományi Tanszék Műanyag- és Gumiipari Laboratórium MTA TTK Anyag- és Környezetkémiai Intézet 2013. november 6. Tartalom
RészletesebbenA beton nyomószilárdságának vizsgálata az MSZ 4798:2004 szerint
A beton nyomószilárdságának vizsgálata az MSZ 4798:004 szerint Nyomószilárdság vizsgálata Próbatest alakja és mérete Próbatest kora Próbatest tárolása a vizsgálatig Vizsgáló berendezés kocka 150 150 150
RészletesebbenNANORENDSZEREK ÁLTALÁNOS TULAJDONSÁGAI ÉS ORVOSI ALKALMAZÁSAI
NANORENDSZEREK ÁLTALÁNOS TULAJDONSÁGAI ÉS ORVOSI ALKALMAZÁSAI (Bóta Attila, MTA TTK Molekuláris Farmakológiai Intézet, Biológiai Nanokémia Osztály) Berényi Szilvia, Deák Róbert, Holló Gábor, Kiss Teréz,
RészletesebbenÖntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás IV. évfolyam
Öntött Poliamid 6 nanokompozit mechanikai és tribológiai tulajdonságainak kutatása Andó Mátyás IV. évfolyam 2005 Kutatás célkitőzése: - a nanokompozitok tulajdonságainak feltérképezése - a jó öntéstechnológia
RészletesebbenAz elektron hullámtermészete. Készítette Kiss László
Az elektron hullámtermészete Készítette Kiss László Az elektron részecske jellemzői Az elektront Joseph John Thomson fedezte fel 1897-ben. 1906-ban Nobel díj! Az elektronoknak, az elektromos és mágneses
RészletesebbenAz elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira
Az elállítási körülmények hatása nanoporokból szinterelt fémek mikroszerkezetére és mechanikai tulajdonságaira Gubicza Jen 1, Guy Dirras 2, Salah Ramtani 2 1 Eötvös Loránd Tudományegyetem, Anyagfizikai
RészletesebbenA KISSZÖGŰ NEUTRONSZÓRÁS ARCHEOMETRIAI ALKALMAZÁSI LEHETŐSÉGEI
27 A KISSZÖGŰ NEUTRONSZÓRÁS ARCHEOMETRIAI ALKALMAZÁSI LEHETŐSÉGEI Kivonat LEN ADÉL MTA Szilárdtestfizikai és Optikai Kutatóintézet, H-1525, POB.49, Budapest email: lenadel@sunserv.kfki.hu A kisszögű neutronszórás
RészletesebbenKÖRNYEZETVÉDELMI- VÍZGAZDÁLKODÁSI ALAPISMERETEK
Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint 0611 ÉRETTSÉGI VIZSGA 006. május 18. KÖRNYEZETVÉDELMI- VÍZGAZDÁLKODÁSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI
RészletesebbenSzén nanoszerkezetekkel adalékolt szilícium-nitrid. nanokompozitok. Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet
Szén nanoszerkezetekkel adalékolt szilícium-nitrid nanokompozitok PhD értekezés Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Témavezető: Dr. Balázsi Csaba MTA TTK Műszaki Fizikai
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz Programajánlatok december 6. 18:00 Posztoczky Károly Csillagvizsgáló, Tata Posztoczky Károly
RészletesebbenNanoszerkezetkutatás kisszögű neutronszórással. Len Adél
Nanoszerkezetkutatás kisszögű neutronszórással Len Adél Tartalom Kisszögű neutronszórás: SANS, FSANS Példák: volfrám, joghurt, textil Kisszögű neutronszórás Yellow Submarine Vezérlő elektronika 10 MW os
RészletesebbenRéz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
Részletesebbentervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
RészletesebbenMTA KFKI AEKI KÖRNYEZETELLENİRZÉS 2008. ÉVI JELENTÉS
52/64 I. táblázat. A KFKI telephelyen üzemelı 17 gamma-szonda 10 perces méréseinek 2008-re vonatkozó statisztikai adatai Állomás száma Összadat Értékelhetı adatok* Üzemképtelen Hibás állapot** Átlag Szórás
RészletesebbenZaj- és rezgés. Törvényszerűségek
Zaj- és rezgés Törvényszerűségek A hang valamilyen közegben létrejövő rezgés. A vivőközeg szerint megkülönböztetünk: léghangot (a vivőközeg gáz, leggyakrabban levegő); folyadékhangot (a vivőközeg folyadék,
RészletesebbenAtommagok alapvető tulajdonságai
Atommagok alapvető tulajdonságai Mag és részecskefizika 5. előadás 017. március 17. Áttekintés Atommagok szerkezete a kvarkképben proton szerkezete, atommagok szerkezete, magerő Atommagok összetétele izotópok,
RészletesebbenOptikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás. Tankönyv fej.
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás Tankönyv fej.: 20, 21 Beeső fény spektrális összetétele! Megfigyelő
Részletesebben2. (d) Hővezetési problémák II. főtétel - termoelektromosság
2. (d) Hővezetési problémák II. főtétel - termoelektromosság Utolsó módosítás: 2015. március 10. Kezdeti érték nélküli problémák (1) 1 A fél-végtelen közeg a Az x=0 pontban a tartományban helyezkedik el.
RészletesebbenA Budapesti Neutron Centrum
Budapesti Neutron Centrum MTA Energiatudományi Kutatóközpont - MTA Wigner FK A Budapesti Neutron Centrum (neutronos anyag- és szerkezetvizsgálat) Dr. Belgya Tamás Főigazgató-helyettes MTA Energiatudományi
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
Részletesebbenatommagok sugarát jelenti (ekvivalens magsugár). A Rutherford-szórás a magsugárra egy felső becslést adott,
Az atommagok sűrűségeolszlása 1. Magsugár mérések áttekintése Az atommagok belső szerkezetére vonatkozó első kísérleti tapasztalat a méretük. Ez első közelítésben az atommagok sugarát jelenti (ekvivalens
Részletesebben3. (b) Kereszthatások. Utolsó módosítás: április 1. Dr. Márkus Ferenc BME Fizika Tanszék
3. (b) Kereszthatások Utolsó módosítás: 2013. április 1. Vezetési együtthatók fémekben (1) 1 Az elektrongáz hővezetési együtthatója A levezetésben alkalmazott feltételek: 1. Minden elektron ugyanazzal
RészletesebbenA hőterjedés dinamikája vékony szilikon rétegekben. Gambár Katalin, Márkus Ferenc. Tudomány Napja 2012 Gábor Dénes Főiskola
A hőterjedés dinamikája vékony szilikon rétegekben Gambár Katalin, Márkus Ferenc Tudomány Napja 2012 Gábor Dénes Főiskola Miről szeretnék beszélni: A kutatás motivációi A fizikai egyenletek (elméleti modellek)
RészletesebbenRugalmas hullámok terjedése. A hullámegyenlet és speciális megoldásai
Rugalmas hullámok tejedése. A hullámegyenlet és speciális megoldásai Milyen hullámok alakulhatnak ki ugalmas közegben? Gázokban és folyadékokban csak longitudinális hullámok tejedhetnek. Szilád közegben
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenKIEMELKEDŐ EREDMÉNYEK MTA TTK MŰSZAKI FIZIKAI ÉS ANYAGTUDOMÁNYI INTÉZET
KIEMELKEDŐ EREDMÉNYEK MTA TTK MŰSZAKI FIZIKAI ÉS ANYAGTUDOMÁNYI INTÉZET Kémiai úton leválasztott grafén szemcsehatárainak jellemzése és a grafén atomi léptékű megmunkálása A grafén a közismert grafit egyetlen
RészletesebbenFolyadékszcintillációs spektroszkópia jegyz könyv
Folyadékszcintillációs spektroszkópia jegyz könyv Zsigmond Anna Julia Fizika MSc I. Mérés vezet je: Horváth Ákos Mérés dátuma: 2010. október 21. Leadás dátuma: 2010. november 8. 1 1. Bevezetés A mérés
RészletesebbenMagyarkuti András. Nanofizika szeminárium JC Március 29. 1
Magyarkuti András Nanofizika szeminárium - JC 2012. Március 29. Nanofizika szeminárium JC 2012. Március 29. 1 Abstract Az áram jelentős részéhez a grafén csík szélén lokalizált állapotok járulnak hozzá
RészletesebbenOptikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás
Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Beeső fény spektrális összetétele! Megfigyelő szemének érzékenysége! Fogorvosi anyagtan fizikai alapjai 10. Tankönyv fej.: 20, 21 Optikai
RészletesebbenOTDK ápr Grafén nanoszalagok. Témavezető: : Dr. Csonka Szabolcs BME TTK Fizika Tanszék MTA MFA
OTDK 2011. ápr. 27-29. 29. Tóvári Endre Grafén nanoszalagok előáll llítása Témavezető: : Dr. Csonka Szabolcs BME TTK Fizika Tanszék MTA MFA Tóvári Endre: Grafén nanoszalagok előállítása OTDK 2011 2 Tartalom
RészletesebbenA nehézfémek növényi vízháztartásra gyakorolt hatásának vizsgálata Mágneses Rezonancia készülékkel. Készítette: Jakusch Pál Környezettudós
A nehézfémek növényi vízháztartásra gyakorolt hatásának vizsgálata Mágneses Rezonancia készülékkel Készítette: Jakusch Pál Környezettudós Célkitűzés MR készülék növényélettani célú alkalmazása Kontroll
RészletesebbenNanotanoda: érdekességek a nanoanyagok köréből
Nanotanoda: érdekességek a nanoanyagok köréből Szén nanoszerkezetek Dr. Zsoldos Ibolya Széchenyi István Egyetem, Győr Anyagismereti és Járműgyártási Tanszék 2011 január 12 Nanoméret, nanoanyagok fogalma
RészletesebbenNanofizika, nanotechnológia és anyagtudomány
Nanofizika, nanotechnológia és anyagtudomány Magyarázó feliratok Nanofizika, nanotechnológia és anyagtudomány Növekvő ütemű fejlődés Helyzetelemzés Technológia és minősítés Nanoszekezetek fabrikált építkező
Részletesebbenhttp://www.nature.com 1) Magerő-sugár: a magközéppontból mért távolság, ameddig a magerők hatótávolsága terjed. Rutherford-szórásból határozható meg. R=1,4 x 10-13 A 1/3 cm Az atommag terének potenciálja
RészletesebbenPhD DISSZERTÁCIÓ TÉZISEI
Budapesti Muszaki és Gazdaságtudományi Egyetem Fizikai Kémia Tanszék MTA-BME Lágy Anyagok Laboratóriuma PhD DISSZERTÁCIÓ TÉZISEI Mágneses tér hatása kompozit gélek és elasztomerek rugalmasságára Készítette:
RészletesebbenOptika gyakorlat 9. Dirakció folytatás. 1 i 2π f x x dx. Felhasználva, hogy jelen esetben a transzmissziós függvény τ(x) = tri(x/a): a a.
Optika gyakorlat 9. Dirakció folytatás 1. példa: Dirakciós rés Egy rés transzmissziós függvényét adtuk meg. Számoljuk ki a távoltéri Fraunhofer-féle dirakciós intenzitás eloszlást, bejöv síkhullám E amplitúdó,
RészletesebbenKÖSZÖNTJÜK HALLGATÓINKAT!
2011. Január 12. KÖSZÖNTJÜK HALLGATÓINKAT! Önök Dr. Zsoldos Ibolya Nanotanoda - érdekességek a nanoanyagok köréből (Szén nanoszerkezetek) előadását hallhatják! Nanoméret, nanoanyagok 1 km = 1000 m 1 m
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban 4/11/2016. A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2016 március 1.) Az abszorpció mérése;
RészletesebbenÚj adalékanyagokkal öntött Poliamid 6 mechanikai és tribológiai tulajdonságainak kutatása. Andó Mátyás
Új adalékanyagokkal öntött Poliamid 6 mechanikai és tribológiai tulajdonságainak kutatása Andó Mátyás Munkám az anyagfejlesztési folyamatban - próbatestek kiválasztása - próbatestek elıállítása - mérıgépek
RészletesebbenFizikai kémia Diffrakciós módszerek. Bevezetés. Történeti áttekintés
06.08.. Fizikai kémia. 6. Diffrakciós módszerek Dr. Berkesi Ottó SZTE Fizikai Kémiai és Anyagtudományi Tanszéke 05 Bevezetés A kémiai szerkezet vizsgálatához használatos módszerek közül eddig a különöző
RészletesebbenSzámítógépes döntéstámogatás. Statisztikai elemzés
SZDT-03 p. 1/22 Számítógépes döntéstámogatás Statisztikai elemzés Werner Ágnes Villamosmérnöki és Információs Rendszerek Tanszék e-mail: werner.agnes@virt.uni-pannon.hu Előadás SZDT-03 p. 2/22 Rendelkezésre
RészletesebbenDimenzióváltás becsapódásos fragmentációban
Dimenzióváltás becsapódásos fragmentációban Pál Gergő Témavezető: Dr. Kun Ferenc Debreceni Egyetem Döffi 2013, Balatonfenyves Heterogén anyagok fragmentációja Próbatest töredezési folyamata - nagy mennyiségű
RészletesebbenAZ INSTACIONER HŐVEZETÉS ÉPÜLETSZERKEZETEKBEN. várfalvi.
AZ INSTACIONER HŐVEZETÉS ÉPÜLETSZERKEZETEKBEN várfalvi. IDÉZZÜK FEL A STACIONER HŐVEZETÉST q áll. t x áll. q λ t x t λ áll x. λ < λ t áll. t λ áll x. x HŐMÉRSÉKLETELOSZLÁS INSTACIONER ESETBEN Hőáram, hőmérsékleteloszlás
Részletesebben-2σ. 1. A végtelen kiterjedésű +σ és 2σ felületi töltéssűrűségű síklapok terében az ábrának megfelelően egy dipól helyezkedik el.
1. 2. 3. Mondat E1 E2 Össz Energetikai mérnöki alapszak Mérnöki fizika 2. ZH NÉV:.. 2018. május 15. Neptun kód:... g=10 m/s 2 ; ε 0 = 8.85 10 12 F/m; μ 0 = 4π 10 7 Vs/Am; c = 3 10 8 m/s Előadó: Márkus
RészletesebbenDekonvolúció a mikroszkópiában. Barna László MTA Kísérleti Orvostudományi Kutatóintézet Nikon-KOKI képalkotó Központ
Dekonvolúció a mikroszkópiában Barna László MTA Kísérleti Orvostudományi Kutatóintézet Nikon-KOKI képalkotó Központ 2015 Fourier-Sorok Minden 2π szerint periodikus függvény előállítható f x ~ a 0 2 + (a
RészletesebbenMAGYAR TUDOMÁNYOS AKADÉMIA SZILÁRDTESTFIZIKAI ÉS OPTIKAI KUTATÓINTÉZET (MTA SZFKI)
MTA SZFKI Fémkutatási Osztály (1972: Fémfizikai O.) Tudományos osztályvezető (1995 óta): BAKONYI Imre (MTA Doktora) Fő tevékenység: szilárdtestfizikai és anyagtudományi kísérleti alapkutatás fémek, fémhidridek,
RészletesebbenTDK Tájékoztató 2015 Területek, témák, lehetőségek
TDK Tájékoztató 2015 Területek, témák, lehetőségek Menyhárd Alfréd Fizikai Kémia és Anyagtudományi Tanszék Tanszékvezető Pukánszky Béla Budapest 2015. március 18. 1 Fizikai-kémia A kémia azon ága, amely
RészletesebbenMobilitás és Környezet Konferencia
Mobilitás és Környezet Konferencia Magyar Tudományos Akadémia Budapest, 01. január 3. Polimer nanokompozitok fejlesztése Dr. Hargitai Hajnalka: PA6/HDPE nanokompozit blendek előállítása és vizsgálata Dr.
RészletesebbenGrafén nanoszerkezetek
Grafén nanoszerkezetek Dobrik Gergely Atomoktól a csillagokig 2012 február 16 Nanométer : 10-9 m 1 méter 1 000 000 000 = 1 nanométer 10 m 10 cm 1 mm 10 µm 100 nm 1 nm 1 m 1 cm 100 µm 1 µm 10 nm 1Å A szén
RészletesebbenHierarchikus skálafüggetlen gráfok generálása fraktálokkal
Hierarchikus skálafüggetlen gráfok generálása fraktálokkal Komjáthy Júlia Simon Károly Sztochasztika Tanszék Matematika Intézet Budapesti Műszaki és Gazdaságtudományi Egyetem www.math.bme.hu/~komyju www.math.bme.hu/~simonk
RészletesebbenLehet-e tökéletes nanotechnológiai eszközöket készíteni tökéletlen grafénból?
Lehet-e tökéletes nanotechnológiai eszközöket készíteni tökéletlen grafénból? Márk Géza, Vancsó Péter, Nemes-Incze Péter, Tapasztó Levente, Dobrik Gergely, Osváth Zoltán, Philippe Lamin, Chanyong Hwang,
RészletesebbenLézer hónolt felületek vizsgálata
Lézer hónolt felületek vizsgálata Dr. Czinege Imre, Csizmazia Ferencné Dr., Dr. Solecki Levente Széchenyi István Egyetem ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA 2008. Június 4-5. Áttekintés A lézer hónolás
RészletesebbenPolimer nanokompozit blendek mechanikai és termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Polimer nanokompozit blendek mechanikai és termikus tulajdonságai Dr. Hargitai Hajnalka, Ibriksz Tamás Mojzes Imre Nano Törzsasztal 2013.
RészletesebbenAbszorpciós spektroszkópia
Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses
RészletesebbenFotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó rendszerekben
Az Eötvös Loránd Fizikai Társulat Anyagtudományi és Diffrakciós Szakcsoportjának Őszi Iskolája 2011.10.05 Visegrád Fotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó
RészletesebbenVOLFRÁM HUZALOK VIZSGÁLATA KISSZÖGŰ NEUTRONSZÓRÁSSAL. Len Adél
VOLFRÁM HUZALOK VIZSGÁLATA KISSZÖGŰ NEUTRONSZÓRÁSSAL Len Adél Eötvös Loránd Tudományegyetem Természettudományi Kar Kémia Doktori Iskola Vezető: Dr. Inzelt György, egyetemi tanár Elméleti és fizikai kémia,
RészletesebbenA TERMÉSZETBEN SZÉTSZÓRÓDOTT NUKLEÁRIS ANYAGOK VIZSGÁLATA
A TERMÉSZETBEN SZÉTSZÓRÓDOTT NUKLEÁRIS ANYAGOK VIZSGÁLATA Széles Éva Nukleáris Újságíró Akadémia MTA IKI, Nukleáris anyagok a környezetben honnan? A nukleáris anyagok legfontosabb gyakorlati alkalmazási
RészletesebbenA mágneses szuszceptibilitás vizsgálata
Bán Marcell ETR atonosító BAMTACT.ELTE Beadási határidő: 2012.12.13 A mágneses szuszceptibilitás vizsgálata 1.1 Mérés elve Anyagokat mágneses térbe helyezve, a tér hatására az anygban mágneses dipólusmomentum
RészletesebbenNE HABOZZ! KÍSÉRLETEZZ!
NE HABOZZ! KÍSÉRLETEZZ! FOLYADÉKOK FELSZÍNI TULAJDONSÁGAINAK VIZSGÁLATA KICSIKNEK ÉS NAGYOKNAK Országos Fizikatanári Ankét és Eszközbemutató Gödöllő 2017. Ötletbörze Kicsiknek 1. feladat: Rakj három 10
RészletesebbenΨ - 1/v 2 2 Ψ/ t 2 = 0
ELTE II. Fizikus 005/006 I. félév KISÉRLETI FIZIKA Optika 7. (X. 4) Interferencia I. Ψ (r,t) = Φ (r,t)e iωt = A(r) e ikl(r) e iωt hullámfüggvény (E, B, E, B,...) Ψ - /v Ψ/ t = 0 ω /v = k ; ω /c = k o ;
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2015 január 27.) Az abszorpció mérése;
Részletesebben11. tétel - Elektromágneses sugárzás és ionizáló sugárzás kölcsönhatása kondenzált anyaggal, áthatolóképesség, záporjelenségek.
11. tétel - Elektromágneses sugárzás és ionizáló sugárzás kölcsönhatása kondenzált anyaggal, áthatolóképesség, záporjelenségek. Ionizáció Bevezetés Ionizációra minden töltött részecske képes, de az elektront
RészletesebbenCompton-effektus. Zsigmond Anna. jegyzıkönyv. Fizika BSc III.
Compton-effektus jegyzıkönyv Zsigmond Anna Fizika BSc III. Mérés vezetıje: Csanád Máté Mérés dátuma: 010. április. Leadás dátuma: 010. május 5. Mérés célja A kvantumelmélet egyik bizonyítékának a Compton-effektusnak
RészletesebbenALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával.
ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz november 30. 16:00 ELTE Kémiai Intézet 065-ös terem Észbontogató (www.chem.elte.hu/pr) Róka
RészletesebbenMatematika A3 Valószínűségszámítás, 5. gyakorlat 2013/14. tavaszi félév
Matematika A3 Valószínűségszámítás, 5. gyakorlat 013/14. tavaszi félév 1. Folytonos eloszlások Eloszlásfüggvény és sűrűségfüggvény Egy valószínűségi változó, illetve egy eloszlás eloszlásfüggvényének egy
RészletesebbenMEDINPROT Gépidő Pályázat támogatásával elért eredmények
A kisszögű röntgenszórási módszer fejlesztése fehérjék oldatfázisú mérésére Bóta Attila, Wacha András, Varga Zoltán MTA TTK Biológiai Nanokémia Kutatócsoport 1117 Bp. Magyar Tudósok krt. 2. MEDINPROT Gépidő
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
RészletesebbenOptika és Relativitáselmélet II. BsC fizikus hallgatóknak
Optika és Relativitáselmélet II. BsC fizikus hallgatóknak 2. Fényhullámok tulajdonságai Cserti József, jegyzet, ELTE, 2007. Az elektromágneses spektrum Látható spektrum (erre állt be a szemünk) UV: ultraibolya
RészletesebbenPelletek térfogatának meghatározása Bayes-i analízissel
Pelletek térfogatának meghatározása Bayes-i analízissel Szepesi Tamás KFKI-RMKI, Budapest, Hungary P. Cierpka, Kálvin S., Kocsis G., P.T. Lang, C. Wittmann 2007. február 27. Tartalom 1. Motiváció ELM-keltés
RészletesebbenBME - Szilárdságtani és Tartószerkezeti Tanszék. Dr. Armuth Miklós. Zárt gyűrű ( A típusú Appel gyűrű) jellemző méretei és teherbírásának F v,α,rk
Zárt gyűrű ( A típusú Appel gyűrű) jellemző méretei és teherbírásának F v,α,rk Egyoldali tárcsa ( B1 típusú Appel tárcsa) jellemző méretei és teherbírásának F v,α,rk "B1" típusú egyoldali tárcsa (Appel
Részletesebben5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével
5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével 5.1. Átismétlendő anyag 1. Adszorpció (előadás) 2. Langmuir-izoterma (előadás) 3. Spektrofotometria és Lambert Beer-törvény
RészletesebbenMagspektroszkópiai gyakorlatok
Magspektroszkópiai gyakorlatok jegyzıkönyv Zsigmond Anna Fizika BSc III. Mérés vezetıje: Deák Ferenc Mérés dátuma: 010. április 8. Leadás dátuma: 010. április 13. I. γ-spekroszkópiai mérések A γ-spekroszkópiai
Részletesebben1. Az üregsugárzás törvényei
1. Az üregsugárzás törvényei 1.1. A Wien féle eltolódási törvény és a Stefan-Boltzmann törvény Egy zárt, belül üres fémdoboz kis nyílása az úgynevezett abszolút fekete test. A nyílás elektromágneses sugárzást
RészletesebbenTitán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata
ELFT Vákuumfizikai, -technológiai és Alkalmazásai Szakcsoport szemináriuma, Balázsi Katalin (balazsi.katalin@ttk.mta.hu) Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata Vékonyrétegfizika
RészletesebbenRezgés, Hullámok. Rezgés, oszcilláció. Harmonikus rezgő mozgás jellemzői
Rezgés, oszcilláció Rezgés, Hullámok Fogorvos képzés 2016/17 Szatmári Dávid (david.szatmari@aok.pte.hu) 2016.09.26. Bármilyen azonos időközönként ismétlődő mozgást, periodikus mozgásnak nevezünk. A rezgési
RészletesebbenKvázisztatikus határeset Kritikus állapot Couette-teszt
Wacha András Kvázisztatikus határeset Kritikus állapot Couette-teszt 2006. november 9. Kvázisztatikus határeset GDR_MiDi. On dense granular flows. Eur. Phys. J. E 14. pp 341-365 (2004). Dimenziótlan paraméterek
RészletesebbenDinamika. p = mυ = F t vagy. = t
Dinamika Mozgás, alakváltozás és ennek háttere Newton: a mozgás természetes állapot. A témakör egyik kulcsfontosságú fizikai mennyisége az impulzus (p), vagy lendület, vagy mozgásmennyiség. Klasszikus
RészletesebbenMTA AKI Kíváncsi Kémikus Kutatótábor Kétdimenziós kémia. Balogh Ádám Pósa Szonja Polett. Témavezetők: Klébert Szilvia Mohai Miklós
MTA AKI Kíváncsi Kémikus Kutatótábor 2 0 1 6. Kétdimenziós kémia Balogh Ádám Pósa Szonja Polett Témavezetők: Klébert Szilvia Mohai Miklós A műanyagok és azok felületi kezelése Miért népszerűek napjainkban
RészletesebbenVÁLASZ. Dr. BÓTA ATTILA, MTA doktora BÍRÁLATÁRA
VÁLASZ r. BÓTA ATTILA, MTA doktora BÍRÁLATÁRA Elsősorban őszintén köszönöm a Bóta Attila bíráló átfogó munkáját és idejét, melyet a disszertációm értékelésére fordított. Külön köszönöm értékes kiegészítéseit
RészletesebbenPásztázó elektronmikroszkóp. Alapelv. Szinkron pásztázás
Pásztázó elektronmikroszkóp Scanning Electron Microscope (SEM) Rasterelektronenmikroskope (REM) Alapelv Egy elektronágyúval vékony elektronnyalábot állítunk elő. Ezzel pásztázzuk (eltérítő tekercsek segítségével)
RészletesebbenBose-Einstein korrelációk a nagyenergiás nehézion-zikában
Bose-Einstein korrelációk a nagyenergiás nehézion-zikában Kísérleti mag- és részecskezikai szeminárium el adás Kincses Dániel Fizika BSc III. ELTE TTK 2014.10.16. Kincses Dániel (ELTE TTK) Bose-Einstein
RészletesebbenKerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
RészletesebbenA fémben én vagyok a láthatatlan légbuborék, hajszálér a falakban, az anyagban a restség, a vétek és az elesettség (Nemes Nagy Ágnes) 1.
A fémben én vagyok a láthatatlan légbuborék, hajszálér a falakban, az anyagban a restség, a vétek és az elesettség (Nemes Nagy Ágnes) 1.fejezet Bevezetés Az erőművi és a kutatóreaktorok szerkezeti anyagai
RészletesebbenAtomenergetikai alapismeretek
Atomenergetikai alapismeretek 2. előadás Dr. Szieberth Máté Dr. Sükösd Csaba előadásanyagának felhasználásával Négyfaktor formula (végtelen kiterjedésű n-sokszorozó közeg) n Maghasadás (gyors neutronok)
RészletesebbenE.4 Markov-láncok E.4 Markov-láncok. Sok sorbanállási hálózat viselkedése leírható "folytonos idejű Markovláncok " segítségével.
E.4 Markov-láncok Sok sorbanállási hálózat viselkedése leírható "folytonos idejű Markovláncok " segítségével. Egy Markov-láncot (MC) meghatároznak az alapját adó sorbanállási hálózat állapotai és az ezek
Részletesebbena NAT /2011 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1624/2011 nyilvántartási számú akkreditált státuszhoz A Pannon Egyetem Georgikon Kar, Mérõhely és Diagnosztikai Szolgáltató Centrum (8360 Keszthely,
RészletesebbenVázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok
Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet
Részletesebben
