Rétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben
|
|
- Hanna Pintérné
- 7 évvel ezelőtt
- Látták:
Átírás
1 Rétegződés, domének és atomi mozgás ultravékony rétegszerkezetekben Sajti Szilárd NAO, Funkcionális Nanostruktúrák Kutatócsoport MTA Wigner FK Simonyi-nap október 16.
2 Vékonyréteg rendszerek Félvezető eszközök Merevlemezek Napelemek Optikai elemek
3 Reflektometria Látható fény: ellipszometria Röntgen, neutron: - rövidebb hullámhossz vékonyabb rétegek - fémes eltemetett rétegek is - törésmutató kicsi, ezért csak súroló beesésben mérhető, Neutron, és magrezonáns röntgen: - mágneses rétegek is vizsgálhatóak, - izotópérzékenység

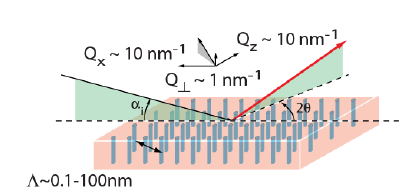

4 Reflektometria: válfajok Spekuláris reflektometria: nukleáris ill. mágneses mélységprofil Off-spekuláris szórás: Laterális inhomogenitások a beesési síkban: felületi érdesség, mágneses és szerkezeti tulajdonságok Súrlodó beeséses kisszögű szórás: Laterális inhomogenitások a beesési síkra merőlegesen, nagyobb felbontás.
5 Spekuláris reflektometria ΔQ=2π/D D ΔQ=2π/d d
6 Anyagtudományi alkalmazások Diffúzió Fe-diffúzió Fe/Pd izotópperiodikus multirétegekben Rétegződés Szupertükör Mágneses doménkorrelációk
7 Fe-diffúzió FePd izotópperiodikus multirétegben MgO/Cr/Pd[ Nat Fe 0,47 Pd 0,53 / 57 Fe 0,47 Pd 0,53 ] 10 /Pd 57 Fe Nat Fe FitSuite szimulációk
8 Fe-diffúzió 57 FePd/FePd izotóp multirétegben MgO/Cr/Pd[ nat Fe 0,47 Pd 0,53 / 57 Fe 0,47 Pd 0,53 ] 10 /Pd Készült: RMKI MBE Diffusion (m 2 /s) E E E E-28 fcc L1 0 c axis Fe x100 Bragg-csúcs intenzitás 57 Fe-profil /T Diffúziós együttható
9 Szupertükör Neutron szupertükrök: folytonosan változó rétegvastagság csúcsok helyett plató Alkalmazás: neutronvezető optikák, nyalábhajlítók, polarizátorok, sávszűrők
10 Rétegnövekedés polarizáló neutron szupertükör porlasztásakor (Mirrotron Kft)
11 Rétegnövekedés modellezése
12 Szupertükör TEM
13 Mágneses doménszerkezet AF-csatolt multirétegekben Fe Cr Fe Cr Fe Cr Fe Fe-rétegek mágnesezettsége:
14 Mágneses doménszerkezet AF-csatolt multirétegekben Fe-domének mágnesezettsége:
15 Doménmintázatok és off-spekuláris reflektogramok külső mágneses térben M. Major et al. FRM-II NREX+ MgO/ [Fe/Cr] 20
16 Off-spekuláris reflektometria K Ψ off e ik r Ψ in e ikr k k k α in k α out Off-spekuláris intenzitás: A domén-domén korrelációs függvény Fourier-transzformáltja: L. Deák et al. Phys. Rev. B 76 (2007)
17 Mi a korrelációs függvény?
18 Korreláció = összefüggés, Mi a korreláció? viszony két vagy több dolog között
19 Korreláció, mint matematikai művelet: f(x) Mi a korreláció? f(x) g(x) h(x) g(x) Miként számoljuk h-t az y helyen: f(x) g(x+y) f(x) g(x+y) dx f(x) g(x+y)
20 Mi a korrelációs függvény? Korreláció, mint matematikai művelet eredményét nevezzük korrelációs függvénynek f(x) g(x) h(x)
21 Mi a korrelációs függvény? = A korreláció összeveti az összekorreláltatott függvényeket
22 Korreláció és off-spekuláris szórás spekuláris off-spekuláris Magasság-magasság (auto-)korrelációs függvény: C zz (R) = z(x) z(x) z(x) Korrelációs hossz ( ): amely méret felett a magasság véletlenszerű
23 A korrelációs függvény, és paraméterei meghatározása a cél A visszavert hullámok terjedési irányeloszlását a határfelület meredekségeloszlása határozza meg.
24 A korrelációs függvény, és paraméterei meghatározása a cél A visszavert hullámok terjedési irányeloszlását a határfelület meredekségeloszlása határozza meg. A határfelület meredekségeloszlását a magasság-magasság autokorrelációs függvény Fourier-transzformáltja határozza meg, ezt mérjük az off-spekuláris szórással. (Wiener-Hincsin tétel)
25 Különböző rétegek közötti (kereszt-)korrelációk P. Müller-Buschbaum Lect. Not. Phys. 776, (2009) A különböző határfelületekről visszaverődött hullámok interferenciáját befolyásolja.
26 Off-spekuláris reflektometria leírása K Ψ off e ik r Ψ in e ikr k k k α in k α out Off-spekuláris intenzitás: A domén-domén korrelációs függvény Fourier-transzformáltja: A domén típus a szórási hosszsűrűség mátrixszal (mágnesezettség is benne van) jellemezhető L. Deák et al. Phys. Rev. B 76 (2007)
27 Domén-domén korrelációs függvények Szórási hosszsűrűség az l-edik rétegben: Annak a valószínűsége, hogy 1 pont az l-edik a -edik doméntípushoz tartozik:
28 Egy rétegen belüli domén-domén korrelációs függvények p(n,r) annak a valószínűsége, hogy n adott típusú doménhez tartozó falat metszünk egy r hosszúságú szakasszal az l-edik rétegben. r
29 Egy rétegen belüli domén-domén korrelációs függvények p(n,r) annak a valószínűsége, hogy n adott típusú doménhez tartozó falat metszünk egy r hosszúságú szakasszal az l-edik rétegben. Pl.: Feltételezve, hogy p(n,r) Poisson eloszlású és <n>=(κr) 2h r
30 Egy rétegen belüli domén-domén korrelációs függvények p(n,r) annak a valószínűsége, hogy n adott típusú doménhez tartozó falat metszünk egy r hosszúságú szakasszal az l-edik rétegben. Pl.: Feltételezve, hogy p(n,r) Poisson eloszlású és <n>=(κr) 2h
31 Egy rétegen belüli domén-domén korrelációs függvények p(n,r) annak a valószínűsége, hogy n adott típusú doménhez tartozó falat metszünk egy r hosszúságú szakasszal az l-edik rétegben. Pl.: Feltételezve, hogy p(n,r) Poisson eloszlású és <n>=(κr) 2h A ponteloszlások közül a Poisson ponteloszlás a legvéletlenszerűbb
32 Mágnesesen erősen csatolt multirétegek Ha P l,l ( ) adja meg az l -edik rétegben annak a doménnek az indexét, amely az l-edik rétegben a -edik típusú doménnek felel meg, akkor
33 Mágnesesen erősen csatolt multirétegek Ha P l,l ( ) adja meg az l -edik rétegben annak a doménnek az indexét, amely az l-edik rétegben a -edik típusú doménnek felel meg, akkor
34 Antiferromágnesesen csatolt MgO/ [Fe/Cr] 20 multiréteg rendszer illesztése egyszerű exponenciális korrelációs függvénnyel = Å = Å M. Major et al. FRM-II NREX+ FitSuite (
35 Antiferromágnesesen csatolt struktúrált multiréteg rendszer (A. Ioffe) N. Ziegenhagen et al. Phys. B 335 (2003) 50, Jülich HADAS
36 Antiferromágnesesen csatolt struktúrált multiréteg rendszer (A. Ioffe) N. Ziegenhagen et al. Phys. B 335 (2003) 50, Jülich HADAS
37 Antiferromágnesesen csatolt struktúrált multiréteg rendszer (A. Ioffe) N. Ziegenhagen et al. Phys. B 335 (2003) 50, Jülich HADAS
38 Antiferromágnesesen csatolt struktúrált multiréteg rendszer (A. Ioffe) N. Ziegenhagen et al. Phys. B 335 (2003) 50, Jülich HADAS
39 Antiferromágnesesen csatolt struktúrált multiréteg rendszer (A. Ioffe) 8 mágneses doméntípus + 4 a légrés miatt

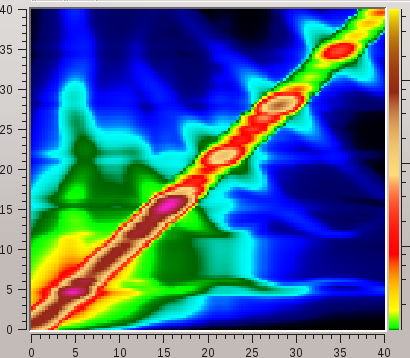

40 K K K Mérés: N. Ziegenhagen et al. Phys. B 335 (2003) 50, Jülich HADAS Szimuláció: Sajti, FitSuite
41 Összefoglalás A napjainkban egyre nagyobb jelentőségűek a nanotechnológia termékei. A funkcionális nanostruktúrák, ezen belül a vékonyrétegek tanulmányozásában kiemelkedő szerepe van az általunk művelt neutron, röntgen-, és rezonáns röntgenreflekto-metriának. Kutatócsoportunk elmúlt öt évének vizsgálatai közül három példát említettem, a diffúziót, a rétegnövekedést és a mágneses doménkorrelációt, ahol a jelenség megértésében a reflektometriai módszereknek és az általam az elmúlt 10 év során kifejlesztett FitSuite kiértékelő programrendszer szerepe lényeges volt.
42
43 Lipid membránok vizsgálata Phospholipase A2 (PLA2) hatása egy kettős lipid rétegre H.P. Wacklin et al. / Biochimica et Biophysica Acta 1768 (2007)
44 Doménmintázatok külső térben: B 1 B 2 <B 1
45 Domén-domén korrelációs függvények
46 Domén-domén korrelációs függvények
47 Domén-domén korrelációs függvények 2 réteg, 2 domén típus:
48 Domén-domén korrelációs függvények 2 réteg, 2 domén típus:
49 Domén-domén korrelációs függvények 2 réteg, 2 domén típus:
50 Domén-domén korrelációs függvények 2 réteg, 5 domén típus:
51 Domén-domén korrelációs függvények
52 Domén-domén korrelációs függvények A rétegek közti korrelációs függvények száma nem változott.
53 n-reflektometria FePd multirétegben FitSuite illesztett mérési eredmények
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással
Kerámia-szén nanokompozitok vizsgálata kisszög neutronszórással 1 Tapasztó Orsolya 2 Tapasztó Levente 2 Balázsi Csaba 2 1 MTA SZFKI 2 MTA MFA Tartalom 1 Nanokompozit kerámiák 2 Kisszög neutronszórás alapjai
RészletesebbenPeriodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban
Periodikus struktúrák előállítása nanolitográfiával és vizsgálatuk három dimenzióban Zolnai Zsolt MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet, H-1525 Budapest, P.O.B. 49, Hungary Tartalom: Kolloid
RészletesebbenÓRIÁS MÁGNESES ELLENÁLLÁS
ÓRIÁS MÁGNESES ELLENÁLLÁS Modern fizikai kísérletek szemináriúm Ariunbold Kherlenzaya Tartalomjegyzék Mágneses ellenállás Óriás mágneses ellenállás FM/NM multirétegek elektromos transzportja Kísérleti
RészletesebbenNanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással. Erdélyi Zoltán
Nanoskálájú határfelületi elmozdulások és alakváltozások vizsgálata szinkrotron- és neutronsugárzással Erdélyi Zoltán Debreceni Egyetem, Szilárdtest Fizika Tanszék Erdélyi Zoltán ESS minikonferencia 1
RészletesebbenOrvosi Biofizika I. 12. vizsgatétel. IsmétlésI. -Fény
Orvosi iofizika I. Fénysugárzásanyaggalvalókölcsönhatásai. Fényszóródás, fényabszorpció. Az abszorpciós spektrometria alapelvei. (Segítséga 12. tételmegértéséhezésmegtanulásához, továbbá a Fényabszorpció
RészletesebbenMerőleges anizotrópiájú ötvözetfilmek és a mágneses szerkezet ionsugaras kialakítása
Merőleges anizotrópiájú ötvözetfilmek és a mágneses szerkezet ionsugaras kialakítása Kutatási zárójelentés OTKA nyilvántartási szám: K62272 Vezető kutató: Bottyán László MTA KFKI Részecske- és Magfizikai
RészletesebbenGeometriai és hullámoptika. Utolsó módosítás: május 10..
Geometriai és hullámoptika Utolsó módosítás: 2016. május 10.. 1 Mi a fény? Részecske vagy hullám? Isaac Newton (1642-1727) Pierre de Fermat (1601-1665) Christiaan Huygens (1629-1695) Thomas Young (1773-1829)
RészletesebbenMegoldások. ξ jelölje az első meghibásodásig eltelt időt. Akkor ξ N(6, 4; 2, 3) normális eloszlású P (ξ
Megoldások Harmadik fejezet gyakorlatai 3.. gyakorlat megoldása ξ jelölje az első meghibásodásig eltelt időt. Akkor ξ N(6, 4;, 3 normális eloszlású P (ξ 8 ξ 5 feltételes valószínűségét (.3. alapján számoljuk.
RészletesebbenMAGNETIC PHASE AND DOMAIN EVOLUTION OF
Doktori értekezés tézisei MAGNETIC PHASE AND DOMAIN EVOLUTION OF ANTIFERROMAGNETICALLY COUPLED MULTILAYERS Major Márton Eötvös Loránd Tudományegyetem Természettudományi Kar Fizika Doktori Iskola Anyagtudomány
RészletesebbenMatematika A3 Valószínűségszámítás, 5. gyakorlat 2013/14. tavaszi félév
Matematika A3 Valószínűségszámítás, 5. gyakorlat 013/14. tavaszi félév 1. Folytonos eloszlások Eloszlásfüggvény és sűrűségfüggvény Egy valószínűségi változó, illetve egy eloszlás eloszlásfüggvényének egy
RészletesebbenPhD értekezés MÁGNESES VÉKONYRÉTEGEK VIZSGÁLATA ÉS MÓDOSÍTÁSA. Merkel Dániel Géza
PhD értekezés MÁGNESES VÉKONYRÉTEGEK VIZSGÁLATA ÉS MÓDOSÍTÁSA Merkel Dániel Géza MTA KFKI Részecske- és Magfizikai Kutatóintézet Témavezető: Dr. Bottyán László, a fizikai tudomány kandidátusa Eötvös Loránd
RészletesebbenNEVEZETES FOLYTONOS ELOSZLÁSOK
Bodó Beáta - MATEMATIKA II 1 NEVEZETES FOLYTONOS ELOSZLÁSOK EXPONENCIÁLIS ELOSZLÁS 1. A ξ valószínűségi változó eponenciális eloszlású 80 várható értékkel. (a) B Adja meg és ábrázolja a valószínűségi változó
RészletesebbenZ v 1 (t)v 2 (t τ)dt. R 12 (τ) = 1 R 12 (τ) = lim T T. ill. periódikus jelekre:
1 Korrelációs fügvények Hasonlóság mértéke a két függvény szorzatának integrálja Időbeli változások esetén lehet vizsgálni a hasonlóságot a τ relatív időkülönbség szerint: Keresztkorrelációs függvény:
RészletesebbenOptikai spektroszkópia az anyagtudományban 8. Raman spektroszkópia Anizotrópia IR és Raman spektrumokban
Optikai spektroszkópia az anyagtudományban 8. Raman spektroszkópia Anizotrópia IR és Raman spektrumokban Kamarás Katalin MTA Wigner FK kamaras.katalin@wigner.mta.hu Optkai spektroszkópia az anyagtudományban
RészletesebbenValószínűségi változók. Várható érték és szórás
Matematikai statisztika gyakorlat Valószínűségi változók. Várható érték és szórás Valószínűségi változók 2016. március 7-11. 1 / 13 Valószínűségi változók Legyen a (Ω, A, P) valószínűségi mező. Egy X :
RészletesebbenORVOSI BIOFIZIKA. Damjanovich Sándor Mátyus László QT Szerkesztette
ORVOSI BIOFIZIKA Szerkesztette Damjanovich Sándor Mátyus László QT34 078 Medicina Könyvkiadó Rt. Budapest, 2000 Készült az Oktatási Minisztérium támogatásával írta Damjanovich Sándor Gáspár Rezső Krasznai
Részletesebben(Independence, dependence, random variables)
Két valószínűségi változó együttes vizsgálata Feltételes eloszlások Két diszkrét változó együttes eloszlása a lehetséges értékpárok és a hozzájuk tartozó valószínűségek (táblázat) Példa: Egy urna 3 fehér,
RészletesebbenFEGYVERNEKI SÁNDOR, Valószínűség-sZÁMÍTÁs És MATEMATIKAI
FEGYVERNEKI SÁNDOR, Valószínűség-sZÁMÍTÁs És MATEMATIKAI statisztika 8 VIII. REGREssZIÓ 1. A REGREssZIÓs EGYENEs Két valószínűségi változó kapcsolatának leírására az eddigiek alapján vagy egy numerikus
RészletesebbenA Föld középpontja felé szabadon eső test sebessége növekszik, azaz, a
a Matematika mérnököknek I. című tárgyhoz Függvények. Függvények A Föld középpontja felé szabadon eső test sebessége növekszik, azaz, a szabadon eső test sebessége az idő függvénye. Konstans hőmérsékleten
RészletesebbenStatisztika - bevezetés Méréselmélet PE MIK MI_BSc VI_BSc 1
Statisztika - bevezetés 00.04.05. Méréselmélet PE MIK MI_BSc VI_BSc Bevezetés Véletlen jelenség fogalma jelenséget okok bizonyos rendszere hozza létre ha mindegyik figyelembe vehető egyértelmű leírás általában
RészletesebbenDoktori értekezés tézisei A MÁGNESEZETTSÉG IRÁNYÁNAK MEGHATÁROZÁSA ELLIPTIKUSAN POLÁROS REZONÁNS FOTONOKKAL. Tanczikó Ferenc
Doktori értekezés tézisei A MÁGNESEZETTSÉG IRÁNYÁNAK MEGHATÁROZÁSA ELLIPTIKUSAN POLÁROS REZONÁNS FOTONOKKAL Tanczikó Ferenc Eötvös Loránd Tudományegyetem Természettudományi Kar Fizika Doktori Iskola Anyagtudomány
RészletesebbenSzilárdtestek mágnessége. Mágnesesen rendezett szilárdtestek
Szilárdtestek mágnessége Mágnesesen rendezett szilárdtestek 2 Mágneses anyagok Permanens atomi mágneses momentumok: irány A kétféle spin-beállású elektronok betöltöttsége különbözik (spin-polarizáció)
RészletesebbenVázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok
Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet
RészletesebbenFényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában. Csarnovics István
Új irányok és eredményak A mikro- és nanotechnológiák területén 2013.05.15. Budapest Fényérzékeny amorf nanokompozitok: technológia és alkalmazásuk a fotonikában Csarnovics István Debreceni Egyetem, Fizika
RészletesebbenOptika és Relativitáselmélet II. BsC fizikus hallgatóknak
Optika és Relativitáselmélet II. BsC fizikus hallgatóknak 2. Fényhullámok tulajdonságai Cserti József, jegyzet, ELTE, 2007. Az elektromágneses spektrum Látható spektrum (erre állt be a szemünk) UV: ultraibolya
RészletesebbenÓriás mágneses ellenállás multirétegekben
Óriás mágneses ellenállás multirétegekben munkabeszámoló Tóth Bence MTA SZFKI Fémkutatási Osztály 2011.05.17. PhD-témám Óriás mágneses ellenállás (GMR) multirétegekben Co/Cu kezdeti rétegnövekedés tulajdonságai
RészletesebbenStatisztika I. 12. előadás. Előadó: Dr. Ertsey Imre
Statisztika I. 1. előadás Előadó: Dr. Ertsey Imre Regresszió analízis A korrelációs együttható megmutatja a kapcsolat irányát és szorosságát. A kapcsolat vizsgálata során a gyakorlatban ennél messzebb
RészletesebbenFúziós kutatások a BME Nukleáris Technikai Intézetében
Fúziós kutatások a BME Nukleáris Technikai Intézetében Pokol Gergő BME NTI Nukleáris Újságíró Akadémia 2014. március 6. Fúziós kutatások a BME Nukleáris Technikai Intézetében Fúziós energiatermelés bevezető
RészletesebbenAz Ampère-Maxwell-féle gerjesztési törvény
Az Ampère-Maxwell-féle gerjesztési törvény Maxwell elméleti meggondolások alapján feltételezte, hogy a változó elektromos tér örvényes mágneses teret kelt (hasonlóan ahhoz ahogy a változó mágneses tér
RészletesebbenNév... intenzitás abszorbancia moláris extinkciós. A Wien-féle eltolódási törvény szerint az abszolút fekete test maximális emisszióképességéhez
A Név... Válassza ki a helyes mértékegységeket! állandó intenzitás abszorbancia moláris extinkciós A) J s -1 - l mol -1 cm B) W g/cm 3 - C) J s -1 m -2 - l mol -1 cm -1 D) J m -2 cm - A Wien-féle eltolódási
RészletesebbenAbszorpciós spektroszkópia
Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses
Részletesebbenegyenletesen, és c olyan színű golyót teszünk az urnába, amilyen színűt húztunk. Bizonyítsuk
Valószínűségszámítás 8. feladatsor 2015. november 26. 1. Bizonyítsuk be, hogy az alábbi folyamatok mindegyike martingál. a S n, Sn 2 n, Y n = t n 1+ 1 t 2 Sn, t Fn = σ S 1,..., S n, 0 < t < 1 rögzített,
RészletesebbenMágnesség, spinszelepek
Mágnesség, spinszelepek Bevezetés Az informatikai eszközök folyamatosan fejlődnek, ennek egyik legszembetűnőbb eredménye az adattárolás forradalma, hiszen az egy bit tárolására alkalmas fizikai terület
RészletesebbenÁltalánosan, bármilyen mérés annyit jelent, mint meghatározni, hányszor van meg
LMeasurement.tex, March, 00 Mérés Általánosan, bármilyen mérés annyit jelent, mint meghatározni, hányszor van meg a mérendő mennyiségben egy másik, a mérendővel egynemű, önkényesen egységnek választott
Részletesebbene (t µ) 2 f (t) = 1 F (t) = 1 Normális eloszlás negyedik centrális momentuma:
Normális eloszlás ξ valószínűségi változó normális eloszlású. ξ N ( µ, σ 2) Paraméterei: µ: várható érték, σ 2 : szórásnégyzet (µ tetszőleges, σ 2 tetszőleges pozitív valós szám) Normális eloszlás sűrűségfüggvénye:
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban 4/11/2016. A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2016 március 1.) Az abszorpció mérése;
RészletesebbenHatvány, gyök, normálalak
Hatvány, gyök, normálalak 1. Számítsd ki a következő hatványok pontos értékét! 3 5 3 3 1 4 3 3 4 1 7 3 3 75 100 3 0,8 ( ) 6 3 1 3 5 3 1 3 0 999. 3. Számológép használata nélkül számítsd ki a következő
RészletesebbenA Markovi forgalomanalízis legújabb eredményei és ezek alkalmazása a távközlő hálózatok teljesítményvizsgálatában
A Markovi forgalomanalízis legújabb eredményei és ezek alkalmazása a távközlő hálózatok teljesítményvizsgálatában Horváth Gábor ghorvath@hit.bme.hu (Horváth András, Telek Miklós) - p. 1 Motiváció, problémafelvetés
RészletesebbenKészítette: Fegyverneki Sándor
VALÓSZÍNŰSÉGSZÁMÍTÁS Összefoglaló segédlet Készítette: Fegyverneki Sándor Miskolci Egyetem, 2001. i JELÖLÉSEK: N a természetes számok halmaza (pozitív egészek) R a valós számok halmaza R 2 {(x, y) x, y
RészletesebbenFizikai Szemle MAGYAR FIZIKAI FOLYÓIRAT
Fizikai Szemle MAGYAR FIZIKAI FOLYÓIRAT A Mathematikai és Természettudományi Értesítõt az Akadémia 1882-ben indította A Mathematikai és Physikai Lapokat Eötvös Loránd 1891-ben alapította LVIII. évfolyam
RészletesebbenDekonvolúció a mikroszkópiában. Barna László MTA Kísérleti Orvostudományi Kutatóintézet Nikon-KOKI képalkotó Központ
Dekonvolúció a mikroszkópiában Barna László MTA Kísérleti Orvostudományi Kutatóintézet Nikon-KOKI képalkotó Központ 2015 Fourier-Sorok Minden 2π szerint periodikus függvény előállítható f x ~ a 0 2 + (a
RészletesebbenMérés spektroszkópiai ellipszométerrel
Mérés spektroszkópiai ellipszométerrel Bevezetés Az ellipszometria egy igen sokoldalú, nagypontosságú optikai módszer vékonyrétegek dielektromos tulajdonságainak meghatározására. Mivel optikai módszer,
RészletesebbenStatisztikai módszerek a skálafüggetlen hálózatok
Statisztikai módszerek a skálafüggetlen hálózatok vizsgálatára Gyenge Ádám1 1 Budapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Kar Számítástudományi és Információelméleti
RészletesebbenGROVER-algoritmus. Sinkovicz Péter. ELTE, MSc II dec.15.
ELTE, MSc II. 2011.dec.15. Áttekintés Feladat Algoritmus Kvantum keresési algoritmus áttekintése Input: N = 2 n elemű tömb, Ψ 1 = 0 1 kezdőállapot, f x0 (x) orákulum függvény. Output: x 0 keresett elem
RészletesebbenFázisátalakulások, avagy az anyag ezer arca. Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium
Fázisátalakulások, avagy az anyag ezer arca Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium Atomoktól a csillagokig, Budapest, 2016. december 8. Fázisátalakulások Csak kondenzált anyag? A kondenzált
RészletesebbenA HŐMÉRSÉKLET ÉS A CSAPADÉK HATÁSA A BÜKK NÖVEKEDÉSÉRE
A HŐMÉRSÉKLET ÉS A CSAPADÉK HATÁSA A BÜKK NÖVEKEDÉSÉRE Manninger M., Edelényi M., Jereb L., Pödör Z. VII. Erdő-klíma konferencia Debrecen, 2012. augusztus 30-31. Vázlat Célkitűzések Adatok Statisztikai,
RészletesebbenUniverzalitási osztályok nemegyensúlyi rendszerekben, Ódor Géza
Univerzalitási osztályok nemegyensúlyi rendszerekben, Ódor Géza odor@mfa.kfki.hu 1. Bevezetõ, dinamikus skálázás, kritikus exponensek, térelmélet formalizmus, renormalizáció, topológius fázis diagrammok,
Részletesebben-2σ. 1. A végtelen kiterjedésű +σ és 2σ felületi töltéssűrűségű síklapok terében az ábrának megfelelően egy dipól helyezkedik el.
1. 2. 3. Mondat E1 E2 Össz Energetikai mérnöki alapszak Mérnöki fizika 2. ZH NÉV:.. 2018. május 15. Neptun kód:... g=10 m/s 2 ; ε 0 = 8.85 10 12 F/m; μ 0 = 4π 10 7 Vs/Am; c = 3 10 8 m/s Előadó: Márkus
RészletesebbenSzélesszögű spektroszkópiai ellipszométer fejlesztése és alkalmazása napelem-technológiai ZnO rétegek vizsgálatára
Szélesszögű spektroszkópiai ellipszométer fejlesztése és alkalmazása napelem-technológiai ZnO rétegek vizsgálatára PhD tézisfüzet Major Csaba Ferenc Témavezető: Dr. Fried Miklós Magyar Tudományos Akadémia
RészletesebbenModern Fizika Labor. 5. ESR (Elektronspin rezonancia) Fizika BSc. A mérés dátuma: okt. 25. A mérés száma és címe: Értékelés:
Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. okt. 25. A mérés száma és címe: 5. ESR (Elektronspin rezonancia) Értékelés: A beadás dátuma: 2011. nov. 16. A mérést végezte: Szőke Kálmán Benjamin
Részletesebben1/1. Házi feladat. 1. Legyen p és q igaz vagy hamis matematikai kifejezés. Mutassuk meg, hogy
/. Házi feladat. Legyen p és q igaz vagy hamis matematikai kifejezés. Mutassuk meg, hogy mindig igaz. (p (( p) q)) (( p) ( q)). Igazoljuk, hogy minden A, B és C halmazra A \ (B C) = (A \ B) (A \ C) teljesül.
RészletesebbenBiomatematika 2 Orvosi biometria
Biomatematika 2 Orvosi biometria 2017.02.13. Populáció és minta jellemző adatai Hibaszámítás Valószínűség 1 Esemény Egy kísérlet vagy megfigyelés (vagy mérés) lehetséges eredményeinek összessége (halmaza)
RészletesebbenBiomatematika 12. Szent István Egyetem Állatorvos-tudományi Kar. Fodor János
Szent István Egyetem Állatorvos-tudományi Kar Biomatematikai és Számítástechnikai Tanszék Biomatematika 12. Regresszió- és korrelációanaĺızis Fodor János Copyright c Fodor.Janos@aotk.szie.hu Last Revision
RészletesebbenGazdasági matematika II. vizsgadolgozat megoldása A csoport
Gazdasági matematika II. vizsgadolgozat megoldása A csoport Definiálja az alábbi fogalmakat!. Egy eseménynek egy másik eseményre vonatkozó feltételes valószínűsége. ( pont) Az A esemény feltételes valószínűsége
RészletesebbenA gradiens törésmutatójú közeg I.
10. Előadás A gradiens törésmutatójú közeg I. Az ugrásszerű törésmutató változással szemben a TracePro-ban lehetőség van folytonosan változó törésmutatójú közeg definiálására. Ilyen érdekes típusú közegek
RészletesebbenFluktuáló terű transzverz Ising-lánc dinamikája
2016. szeptember 8. Phys. Rev. B 93, 134305 Modell H(t) = 1 2 L 1 σi x σi+1 x h(t) 2 i=1 h(t)-fluktuáló mágneses tér. Hogyan terjednek jelek a zajos rendszerben? L σi z, i=1 Zajok típusai 1 fehér zaj 2
RészletesebbenBiometria az orvosi gyakorlatban. Korrelációszámítás, regresszió
SZDT-08 p. 1/31 Biometria az orvosi gyakorlatban Korrelációszámítás, regresszió Werner Ágnes Villamosmérnöki és Információs Rendszerek Tanszék e-mail: werner.agnes@virt.uni-pannon.hu Korrelációszámítás
RészletesebbenVÉKONYRÉTEGEK ÉS ELŐÁLLÍTÁSUK
3 VÉKONYRÉTEGEK ÉS ELŐÁLLÍTÁSUK 3-01 VÉKONYRÉTEG TECHNOLÓGIA ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY TARTALOM
RészletesebbenCompton-effektus. Zsigmond Anna. jegyzıkönyv. Fizika BSc III.
Compton-effektus jegyzıkönyv Zsigmond Anna Fizika BSc III. Mérés vezetıje: Csanád Máté Mérés dátuma: 010. április. Leadás dátuma: 010. május 5. Mérés célja A kvantumelmélet egyik bizonyítékának a Compton-effektusnak
RészletesebbenFEGYVERNEKI SÁNDOR, Valószínűség-sZÁMÍTÁs És MATEMATIKAI
FEGYVERNEKI SÁNDOR, Valószínűség-sZÁMÍTÁs És MATEMATIKAI statisztika 3 III. VÉLETLEN VEKTOROK 1. A KÉTDIMENZIÓs VÉLETLEN VEKTOR Definíció: Az leképezést (kétdimenziós) véletlen vektornak nevezzük, ha Definíció:
RészletesebbenTartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban A fény; Abszorpciós spektroszkópia
Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2015 január 27.) Az abszorpció mérése;
RészletesebbenBevezetés a biometriába Dr. Dinya Elek egyetemi tanár. PhD kurzus. KOKI,
Bevezetés a biometriába Dr. Dinya Elek egyetemi tanár PhD kurzus. KOKI, 2015.09.17. Mi a statisztika? A sokaság (a sok valami) feletti áttekintés megszerzése, a sokaságról való információszerzés eszköze.
RészletesebbenMegoldások MATEMATIKA II. VIZSGA (VK) NBT. NG. NMH. SZAKOS HALLGATÓK RÉSZÉRE (Kérjük, hogy a megfelelő szakot jelölje be!
MATEMATIKA II. VIZSGA (VK) NBT. NG. NMH. SZAKOS HALLGATÓK RÉSZÉRE (Kérjük, hogy a megfelelő szakot jelölje be!) 2016. JANUÁR 21. Elérhető pontszám: 50 pont Megoldások 1. 6. 2. 7. 3. 8. 4. 9. 5. Össz.:
Részletesebben11. Egy Y alakú gumikötél egyik ága 20 cm, másik ága 50 cm. A két ág végeit azonos, f = 4 Hz
Hullámok tesztek 1. Melyik állítás nem igaz a mechanikai hullámok körében? a) Transzverzális hullám esetén a részecskék rezgésének iránya merőleges a hullámterjedés irányára. b) Csak a transzverzális hullám
RészletesebbenAz elektromágneses hullámok
203. október Az elektromágneses hullámok PTE ÁOK Biofizikai Intézet Kutatók fizikusok, kémikusok, asztronómusok Sir Isaac Newton Sir William Herschel Johann Wilhelm Ritter Joseph von Fraunhofer Robert
RészletesebbenVéletlen jelenség: okok rendszere hozza létre - nem ismerhetjük mind, ezért sztochasztikus.
Valószín ségelméleti és matematikai statisztikai alapfogalmak összefoglalása (Kemény Sándor - Deák András: Mérések tervezése és eredményeik értékelése, kivonat) Véletlen jelenség: okok rendszere hozza
RészletesebbenEseményalgebra. Esemény: minden amirl a kísérlet elvégzése során eldönthet egyértelmen hogy a kísérlet során bekövetkezett-e vagy sem.
Eseményalgebra. Esemény: minden amirl a kísérlet elvégzése során eldönthet egyértelmen hogy a kísérlet során bekövetkezett-e vagy sem. Elemi esemény: a kísérlet egyes lehetséges egyes lehetséges kimenetelei.
RészletesebbenOptika gyakorlat 6. Interferencia. I = u 2 = u 1 + u I 2 cos( Φ)
Optika gyakorlat 6. Interferencia Interferencia Az interferencia az a jelenség, amikor kett vagy több hullám fázishelyes szuperpozíciója révén a térben állóhullám kép alakul ki. Ez elektromágneses hullámok
RészletesebbenElőzmények. a:sige:h vékonyréteg. 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása
a:sige:h vékonyréteg Előzmények 100 rétegből álló a:si/ge rétegrendszer (MultiLayer) H szerepe: dangling bond passzíválása 5 nm vastag rétegekből álló Si/Ge multiréteg diffúziós keveredés során a határfelületek
RészletesebbenHidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai
Hidrogénezett amorf Si és Ge rétegek hőkezelés okozta szerkezeti változásai Csík Attila MTA Atomki Debrecen Vizsgálataink célja Amorf Si és a-si alapú ötvözetek (pl. Si-X, X=Ge, B, Sb, Al) alkalmazása:!
RészletesebbenHajder Levente 2017/2018. II. félév
Hajder Levente hajder@inf.elte.hu Eötvös Loránd Tudományegyetem Informatikai Kar 2017/2018. II. félév Tartalom 1 A fény elektromágneses hullám Az anyagokat olyan színűnek látjuk, amilyen színű fényt visszavernek
RészletesebbenTartalom. Tartalom. Anyagok Fényforrás modellek. Hajder Levente Fényvisszaverési modellek. Színmodellek. 2017/2018. II.
Hajder Levente hajder@inf.elte.hu Eötvös Loránd Tudományegyetem Informatikai Kar 2017/2018. II. félév 1 A fény elektromágneses hullám Az anyagokat olyan színűnek látjuk, amilyen színű fényt visszavernek
RészletesebbenFotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó rendszerekben
Az Eötvös Loránd Fizikai Társulat Anyagtudományi és Diffrakciós Szakcsoportjának Őszi Iskolája 2011.10.05 Visegrád Fotoindukált változások vizsgálata amorf félvezető kalkogenid arany nanorészecskéket tartalmazó
RészletesebbenVilágító diódák emissziójának szimulációja Monte Carlo sugárkövetés módszerével
Világító diódák emissziójának szimulációja Monte Carlo sugárkövetés módszerével Borbély Ákos, Steve G. Johnson Lawrence Berkeley National Laboratory, CA e-mail: ABorbely@lbl.gov Az előadás vázlata Nagy
RészletesebbenA kálium-permanganát és az oxálsav közötti reakció vizsgálata 9a. mérés B4.9
A kálium-permanganát és az oxálsav közötti reakció vizsgálata 9a. mérés B4.9 Név: Pitlik László Mérés dátuma: 2014.12.04. Mérőtársak neve: Menkó Orsolya Adatsorok: M24120411 Halmy Réka M14120412 Sárosi
RészletesebbenKutatóegyetemi Kiválósági Központ 1. Szuperlézer alprogram: lézerek fejlesztése, alkalmazásai felkészülés az ELI-re Dr. Varjú Katalin egyetemi docens
Kutatóegyetemi 1. Szuperlézer alprogram: lézerek fejlesztése, alkalmazásai felkészülés az ELI-re Dr. Varjú Katalin egyetemi docens Lézer = speciális fény koherens (fázisban) kicsi a divergenciája (irányított)
RészletesebbenElméleti összefoglaló a Valószín ségszámítás kurzushoz
Elméleti összefoglaló a Valószín ségszámítás kurzushoz Véletlen kísérletek, események valószín sége Deníció. Egy véletlen kísérlet lehetséges eredményeit kimeneteleknek nevezzük. A kísérlet kimeneteleinek
RészletesebbenA mérési eredmény megadása
A mérési eredmény megadása A mérés során kapott értékek eltérnek a mérendő fizikai mennyiség valódi értékétől. Alapvetően kétféle mérési hibát különböztetünk meg: a determinisztikus és a véletlenszerű
RészletesebbenAbszolút folytonos valószín ségi változó (4. el adás)
Abszolút folytonos valószín ségi változó (4. el adás) Deníció (Abszolút folytonosság és s r ségfüggvény) Az X valószín ségi változó abszolút folytonos, ha van olyan f : R R függvény, melyre P(X t) = t
RészletesebbenElektrooptikai effektus
Elektrooptikai effektus Alapelv: A Pockels effektus az a jelenség, amikor egy eredendően kettőstörő anyag kettőstörő tulajdonsága megváltozik az alkalmazott elektromos tér hatására, és a változás lineáris
RészletesebbenBIOMATEMATIKA ELŐADÁS
BIOMATEMATIKA ELŐADÁS 9. Együttes eloszlás, kovarianca, nevezetes eloszlások Debreceni Egyetem, 2015 Dr. Bérczes Attila, Bertók Csanád A diasor tartalma 1 Bevezetés, definíciók Együttes eloszlás Függetlenség
RészletesebbenA következő feladat célja az, hogy egyszerű módon konstruáljunk Poisson folyamatokat.
Poisson folyamatok, exponenciális eloszlások Azt mondjuk, hogy a ξ valószínűségi változó Poisson eloszlású λ, 0 < λ
Részletesebben10. mérés. Fényelhajlási jelenségek vizsgála
Bán Marcell ETR atonosító BAMTACT.ELTE Beadási határidő 2012.10.15 (engedélyezett késés) 10. mérés Fényelhajlási jelenségek vizsgála Bevezetés: A mérések során a fény hullámhosszából adódó jelenségeket
Részletesebben9. évfolyam. Osztályozóvizsga tananyaga FIZIKA
9. évfolyam Osztályozóvizsga tananyaga A testek mozgása 1. Egyenes vonalú egyenletes mozgás 2. Változó mozgás: gyorsulás fogalma, szabadon eső test mozgása 3. Bolygók mozgása: Kepler törvények A Newtoni
RészletesebbenNagy számok törvényei Statisztikai mintavétel Várható érték becslése. Dr. Berta Miklós Fizika és Kémia Tanszék Széchenyi István Egyetem
agy számok törvényei Statisztikai mintavétel Várható érték becslése Dr. Berta Miklós Fizika és Kémia Tanszék Széchenyi István Egyetem A mérés mint statisztikai mintavétel A méréssel az eloszlásfüggvénnyel
Részletesebben1. dolgozat Számítógéppel segített matematikai modellezés "A" változat 2009 október 20, kedd
Név:. dolgozat Számítógéppel segített matematikai modellezés "A" változat 9 október, kedd Oldd meg a következ: feladatokat. Készíts szép notebook-ot, figyelj a korrekt strukturált megoldásokra.. feladat
RészletesebbenMatematika III. 5. Nevezetes valószínűség-eloszlások Prof. Dr. Závoti, József
Matematika III. 5. Nevezetes valószínűség-eloszlások Prof. Dr. Závoti, József Matematika III. 5. : Nevezetes valószínűség-eloszlások Prof. Dr. Závoti, József Lektor : Bischof, Annamária Ez a modul a TÁMOP
RészletesebbenSzámítógépes döntéstámogatás. Statisztikai elemzés
SZDT-03 p. 1/22 Számítógépes döntéstámogatás Statisztikai elemzés Werner Ágnes Villamosmérnöki és Információs Rendszerek Tanszék e-mail: werner.agnes@virt.uni-pannon.hu Előadás SZDT-03 p. 2/22 Rendelkezésre
RészletesebbenEgzotikus elektromágneses jelenségek alacsony hőmérsékleten Mihály György BME Fizikai Intézet Hall effektus Edwin Hall és az összenyomhatatlan elektromosság Kvantum Hall effektus Mágneses áram anomális
Részletesebben17. Diffúzió vizsgálata
Modern Fizika Labor Fizika BSC A mérés dátuma: 2011.11.24. A beadás dátuma: 2011.12.04. A mérés száma és címe: 17. Diffúzió vizsgálata A mérést végezte: Németh Gergely Értékelés: Elméleti háttér Mi is
RészletesebbenElektromágneses hullámok - Interferencia
Bevezetés a modern fizika fejezeteibe 2. (d) Elektromágneses hullámok - Interferencia Utolsó módosítás: 2012 október 18. 1 Interferencia (1) Mi történik két elektromágneses hullám találkozásakor? Az elektromágneses
RészletesebbenStatisztika I. 11. előadás. Előadó: Dr. Ertsey Imre
Statisztika I. 11. előadás Előadó: Dr. Ertsey Imre Összefüggés vizsgálatok A társadalmi gazdasági élet jelenségei kölcsönhatásban állnak, összefüggnek egymással. Statisztika alapvető feladata: - tényszerűségek
RészletesebbenModern Fizika Labor Fizika BSC
Modern Fizika Labor Fizika BSC A mérés dátuma: 2009. február 23. A mérés száma és címe: 17. Folyadékkristályok Értékelés: A beadás dátuma: 2009. március 2. A mérést végezte: Zsigmond Anna Márton Krisztina
Részletesebbenbiometria II. foglalkozás előadó: Prof. Dr. Rajkó Róbert Matematikai-statisztikai adatfeldolgozás
Kísérlettervezés - biometria II. foglalkozás előadó: Prof. Dr. Rajkó Róbert Matematikai-statisztikai adatfeldolgozás A matematikai-statisztika feladata tapasztalati adatok feldolgozásával segítséget nyújtani
RészletesebbenOptika gyakorlat 1. Fermat-elv, fénytörés, reflexió sík és görbült határfelületen
Optika gyakorlat 1. Fermat-elv, fénytörés, reflexió sík és görbült határfelületen Kivonat Geometriai optika: közelítés, amely a fényterjedést, közeghatáron való áthaladást geometriai alakzatok görbék segítségével
Részletesebben6 x 2,8 mm AGYAS LÁNCKEREKEK 04B - 1 DIN 8187 - ISO/R 606. Osztás 6,0 Bels szélesség 2,8 Görg átmér 4,0
6 x 2,8 04B 1 6,0 2,8 4,0 6,0 0,7 2,6 h 2 h 3 Anyaga: St 50 192 Kód d D 8 18,0 15,67 PS 02008 9,8 5 10 9 19,9 17,54 PS 02009 11,5 5 10 10 21,7 19,42 PS 02010 13 6 10 11 23,6 21,30 PS 02011 14 6 10 12 25,4
Részletesebben- abszolút törésmutató - relatív törésmutató (más közegre vonatkoztatott törésmutató)
OPTIKAI MÉRÉSEK A TÖRÉSMUTATÓ Törésmutató fenomenologikus definíció geometriai optika eszköztára (pl. fénysugár) sini c0 n 1 = = = ( n1,0 ) c sin r c 0, c 1 = fény terjedési sebessége vákuumban, illetve
RészletesebbenA sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása
A sugárzás és az anyag kölcsönhatása A béta-sugárzás és anyag kölcsönhatása Cserenkov-sugárzás v>c/n, n törésmutató cos c nv Cserenkov-sugárzás Pl. vízre (n=1,337): 0,26 MeV c 8 m / s 2. 2* 10 A sugárzás
RészletesebbenPótlap nem használható!
1. 2. 3. Mondat E1 E2 Össz Gépészmérnöki alapszak Mérnöki fizika 2. ZH NÉV:.. 2018. november 29. Neptun kód:... Pótlap nem használható! g=10 m/s 2 ; εε 0 = 8.85 10 12 F/m; μμ 0 = 4ππ 10 7 Vs/Am; cc = 3
Részletesebben
