1 HVAC Products Albatros1 Albatros2 Albatros3 Albatros4 Fűtésszabályozó készletek Általános tájékoztató, alkalmazási példák, paraméterlista

2 Általános információk Fűtési jelleggörbe Előny Állandó helyiséghőmérséklet változó külső hőmérséklet mellett. Leírás A szabályozó a beállított fűtési jelleggörbe alapján határozza meg az előremenő fűtővíz-hőmérséklet -, vagy kazánhőmérséklet alapjelet. 1. Ki kell választani a sorválasztó gombok segítségével a megfelelő programsort. 2. A plusz és mínusz gombokkal be kell állítani a meredekséget. i tartomány Egység Gyári beállítás 2,5-40,0 15,0 Hatás A bevitt érték módosításakor növekszik vagy csökken a fűtési jelleggörbe meredeksége. A következő beállítások lehetségesek : -:-- Hatástalan. Ha van az LPB-Buszra csatlakozó zónaszabályozó (Pl. : ALBATROS2, ALBATROS3, vagy ALBATROS4), akkor az ALBATROS1 kaszkád-szabályozó(k) jelleggörbéjét hatástalanra kell állítani. 2,5-40,0 A fűtési kör valamennyi funkciója bekapcsolódik. Növelés: Csökkenő külső hőmérséklet mellett az előremenő fűtővíz-hőmérséklet magasabb lesz. Csökkentés: Az előremenő hőmérséklet kevésbé növekszik csökkenő külső hőmérséklet mellett. A fűtési jelleggörbe Megjegyzés A szabályozó a fűtési jelleggörbével képezi az előremenő hőmérséklet alapjelet, melynek segítségével önállóan, helyiséghőmérséklet érzékelő nélkül, állandó helyiséghőmérsékletet ér el. Mennél meredekebb a fűtési jelleggörbe, annál magasabb az előremenő fűtővíz-hőmérséklet alapjel alacsony külső hőmérséklet mellett. Helyiséghőmérséklet érzékelővel lényegesen jobb komfort érhető el. Fűtési jelleggörbe diagram TV C , , , ,5 10 7, ,5 2000D07 TV TA Előremenő fűtővíz-hőmérséklet Korrigált külső hőmérséklet C TA 2/8 Siemens Building Technologies Basisdokumentation RVA CE1P2371D Landis & Staefa Division

3 Hibaüzenetek Előny Egyszerűen ellenőrizhető rendszer. Segédeszköz hibakeresésénél. Leírás Megjegyzés A szabályozó jelzi a hibát, ami magában a készülékben vagy a rendszerben felléphet. Normál üzemmódban a kijelzőn "ER" üzenet jelenik meg hiba előfordulása esetén. 1. Ki kell választani a sorválasztó gombok segítségével a 50. programsort. 2. A plusz és mínusz gombokkal lehet a hibakijelzések között lépkedni. Kijelzési tartomány Egység Hatás Megjegyzés Hibajelzések Készülék hiba Az 50. sorba való belépéskor automatikusan az első hibajelzés jelenik meg. A gombokkal lehet az esetleges további hibajelzéseket megjeleníteni. A szabályozó maximum 2 hibát tud tárolni. Ezt akkor törli, ha a hiba oka megszünt. Ekkor - további hibák esetén - a következő hibajelzés is megjelenik. Az adott készüléken fellépő hiba. Kijelzés nincs Hibaleírás Nincs hiba 10 Külső hőmérsékletérzékelő (B9) 20 Kazánhőmérséklet-érzékelő (B2) 28 Füstgáz-érzékelő (B8) 30 Előremenő fűtővíz-érzékelő (B1, B12) 40 Visszatérő fűtővíz-érzékelő (B70) 50 HMV hőmérsékletérzékelő (B3) 52 B31 HMV hőmérsékletérzékelő (B31) 58 HMV termosztát vagy H2 bemenet (B31/H2) 61 Beltéri készülék hiba (A6) 62 Nem megfelelő beltéri készülék (A6) 70 Puffertároló hőmérséklet érzékelő (B4) 71 Puffertároló hőmérséklet érzékelő (B41) 73 Napkollektor hőmérsékelt érzékelő 81 LPB-rövidzár 82 Címütközés az LPB-Buszon (több azonos cím) 86 PPS-rövidzár (A6) mester óra van a rendszerben 140 Érvénytelen készülék- vagy szegmenscím 145 Nem megengedett beltéri készülék 146 Nem megengedett rendszer-konfiguráció 162 H2 kapocs hiba (B31)

4 Hibák helyének megjelenítése Egyéb kommunikációképes készüléken fellépő hibák : Kijelzés Hibaleírás Példa: Hiba száma és a hibás készülék címe. Az első két számjegy (20) a hiba jelzésére szolgál. A második két számjegy (00.) a hibás készülék szegmenscíme. A harmadik két számjegy (.01) a hibás készülék készülékcíme. Kijelzés a szabályozón 2373Z22 ER kijelzés jelzi, hogy hiba lépett fel. A gombokkal lehet a fennálló hibákat megjeleníteni, ha több is van. Csillapított külső hőmérséklet A csillapított külső hőmérséklet egy olyan fiktív épület szimulált helyiséghőmérséklet értékének felel meg, amely semmilyen saját hőforrással nem rendelkezik és értékét kizárólag a külső hőmérséklet befolyásolja. Lehetőség van arra, hogy a csillapított külső hőmérséklet értékét az aktuális külső hőmérséklet értékre állítsuk vissza. Új készülékek üzembe helyezésénél javasolt ezt a műveletet elvégezni. 1. Ki kell választani a sorválasztó gombokkal a megfelelő programsort. (ALBATROS1 : 19.sor, ALBATROS2 : 19.sor, ALBATROS3 : 34.sor, ALBATROS4 : 34.sor) 2. A plusz és mínusz gombokat egyszerre 3 másodpercig nyomva kell tartani. Amikor a kijelző abbahagyta a villogást, akkor megtörtént a visszaállítás. 4/8 Siemens Building Technologies Basisdokumentation RVA CE1P2371D Landis & Staefa Division

5 A szabályozók paraméterezése Leírás Három paraméterezési szint áll rendelkezésre : 1. Végfelhasználói szint 2. Üzembe helyezői szint 3. OEM (gyári beállítási) szint Végfelhasználói szint : 1 Nyomógomb Megjegyzés Sor Meg kell nyomni valamelyik sorválasztó gombot. Ezzel közvetlenül a Végfelhasználói programozási szintre jutunk. 2 A sorválasztó gombok segítségével ki kell választani a kívánt programsort. 3 4 A kívánt értéket a plusz vagy a mínusz gomb segítségével kell beállítani. A beállított érték a programozási szint elhagyásakor, vagy egy másik sorra váltáskor tárolódik. Valamelyik üzemmód nyomógomb megnyomásával hagyható el azonnal a Végfelhasználói szint. Folytonos kijelzés Üzembe helyezői szint : 1 2 Nyomógomb Megjegyzés Sor Meg kell nyomni valamelyik sorválasztó gombot. Ezzel közvetlenül a végfelhasználói programozási szintre jutunk. Ezután nyomva kell tartani legalább 3 másodpercig mindkét sorválasztó nyomógombot. 3 Ezáltal bejutunk az Üzembe helyezői szintre. A sorválasztó gombok segítségével ki kell választani a kívánt programsort. 4 5 A kívánt értéket a plusz vagy a mínusz gomb segítségével kell beállítani. A beállított érték a programozási szint elhagyásakor vagy egy másik sorra váltáskor tárolódik. Valamelyik üzemmód nyomógomb megnyomásával hagyható el a Üzembe helyezői szint. Folytonos kijelzés

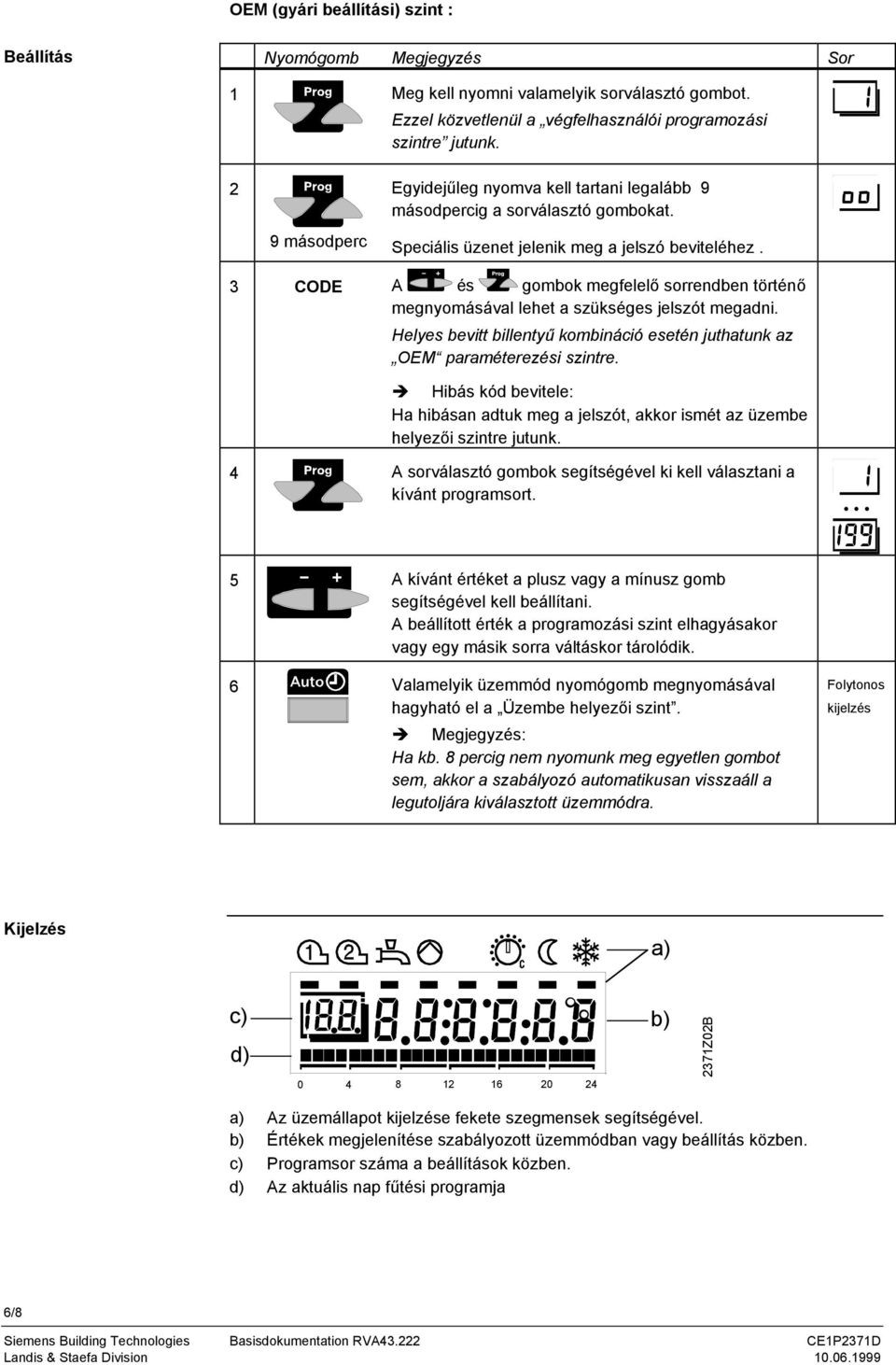

6 OEM (gyári beállítási) szint : Nyomógomb Megjegyzés Sor 1 Meg kell nyomni valamelyik sorválasztó gombot. Ezzel közvetlenül a végfelhasználói programozási szintre jutunk. 2 9 másodperc Egyidejűleg nyomva kell tartani legalább 9 másodpercig a sorválasztó gombokat. Speciális üzenet jelenik meg a jelszó beviteléhez. 3 CODE A és gombok megfelelő sorrendben történő megnyomásával lehet a szükséges jelszót megadni. Helyes bevitt billentyű kombináció esetén juthatunk az OEM paraméterezési szintre. Hibás kód bevitele: Ha hibásan adtuk meg a jelszót, akkor ismét az üzembe helyezői szintre jutunk. 4 A sorválasztó gombok segítségével ki kell választani a kívánt programsort. 5 A kívánt értéket a plusz vagy a mínusz gomb segítségével kell beállítani. A beállított érték a programozási szint elhagyásakor vagy egy másik sorra váltáskor tárolódik. 6 Valamelyik üzemmód nyomógomb megnyomásával hagyható el a Üzembe helyezői szint. Megjegyzés: Ha kb. 8 percig nem nyomunk meg egyetlen gombot sem, akkor a szabályozó automatikusan visszaáll a legutoljára kiválasztott üzemmódra. Folytonos kijelzés Kijelzés a) c) d) b) 2371Z02B a) Az üzemállapot kijelzése fekete szegmensek segítségével. b) Értékek megjelenítése szabályozott üzemmódban vagy beállítás közben. c) Programsor száma a beállítások közben. d) Az aktuális nap fűtési programja 6/8 Siemens Building Technologies Basisdokumentation RVA CE1P2371D Landis & Staefa Division

7 Beltéri kezelőegység QAW50 Többfunkciós helyiség kezelőegység ALBATROS... (RVA...), RVP3..., RVD... fűtésszabályozók lakóhelyiségből történő kényelmes szabályozására. A helyiséghőmérséklet az alapjel forgatógomb segítségével módosítható. Alkalmazás A készülék a felhasznált szabályozóval együtt főként családi és hétvégi házakban egyéb lakóépületekben alkalmazható Funkciók Tolókapcsoló az üzemmódok kiválasztására (Automatikus, Folyamatos, Fagyvédelem) 'Jelenlét' nyomógomb a fűtés tartós vagy rövid ideig érvényes befolyásolására energia-megtakarítás/komfort érdekében Típusválaszték Kivitel Elektromos bekötés Környezetvédelem Kezelés Helyiség kezelőegység (szín, fehér/ral9010) QAA50 : OEM változat, felirat nélkül A készülék a sorkapcsokat tartalmazó alaplapból és a kezelőrészből áll. Az alaplap falba építhető villamos szerelődobozokra vagy közvetlenül a falra telepíthető. Az alaplap és a felső rész műanyagból készül. Csatlakoztatás PPS buszhoz (nem felcserélhető) A nagyobb műanyag alkatrészek IS anyagazonosítóval rendelkeznek, és környezetbarát módon megsemmisíthetők. A beltéri egység egyszerre a szabályozó helység-hőmérséklet érzékelője és kezelőegysége. Ahhoz, hogy a beltéri egység a fenti funkciókkal rendelkezzen a szabályozót AUTO üzemmódba kell állítani. A beltéri egység kezelőelemei : Üzemmódválasztó tolókapcsoló Forgatógomb a szabályozási hőmérséklet (alapjel) ± 3 C-kal történő módosításához Jelenlét nyomógomb komfort- és csökkentett alapjel közötti atváltáshoz (a módosítás a következő program szerinti hőmérséklet váltásig érvényes)

8 Beltéri kezelőegység QAW70 Digitális, többfunkciós helyiség kezelőegység ALBATROS... (RVA...), RVP3..., RVD... fűtésszabályozók lakóhelyiségből történő kényelmes szabályozására. A helyiséghőmérséklet az alapjel forgatógomb segítségével állítható be. Jellemzők: heti program, a hőmérséklet alapjel beállítható, üzemmódválasztás, Info-nyomógomb. Alkalmazás A készülék a felhasznált szabályozóval együtt főként családi és hétvégi házakban egyéb lakóépületekben alkalmazható Funkciók Üzemállapot kijelzés szimbólumokkal Közérdekű értékek megjelenítése (pl. helyiséghőmérséklet, a hét napja, pontos idő, heti program, külső hőmérséklet, stb.) 'Jelenlét' nyomógomb a fűtés tartós vagy rövid ideig érvényes befolyásolására energia-megtakarítás/komfort érdekében A beállított értékek kijelzése Kezelési szint (fedél lecsukva) a legfontosabb funkciók kezelésére Programozói szint (fedél nyitva) programozásra és a kiegészítő funkciók kezelésére Elektromos bekötés Típusválaszték Kivitel Környezetvédelem Csatlakoztatás PPS buszhoz (nem felcserélhető) Helyiség kezelőegység (szín, fehér/ral9010) QAA70: OEM változat, felirat nélkül. A készülék a sorkapcsokat tartalmazó alaplapból és a kezelőrészből áll. Az alaplap falba építhető villamos szerelődobozokra vagy közvetlenül a falra telepíthető. Az alaplap és a felső rész műanyagból készül. A nagyobb műanyag alkatrészek ISO anyagazonosítóval rendelkeznek és környezetbarát módon megsemmisíthetők. 8/8 Siemens Building Technologies Basisdokumentation RVA CE1P2371D Landis & Staefa Division
