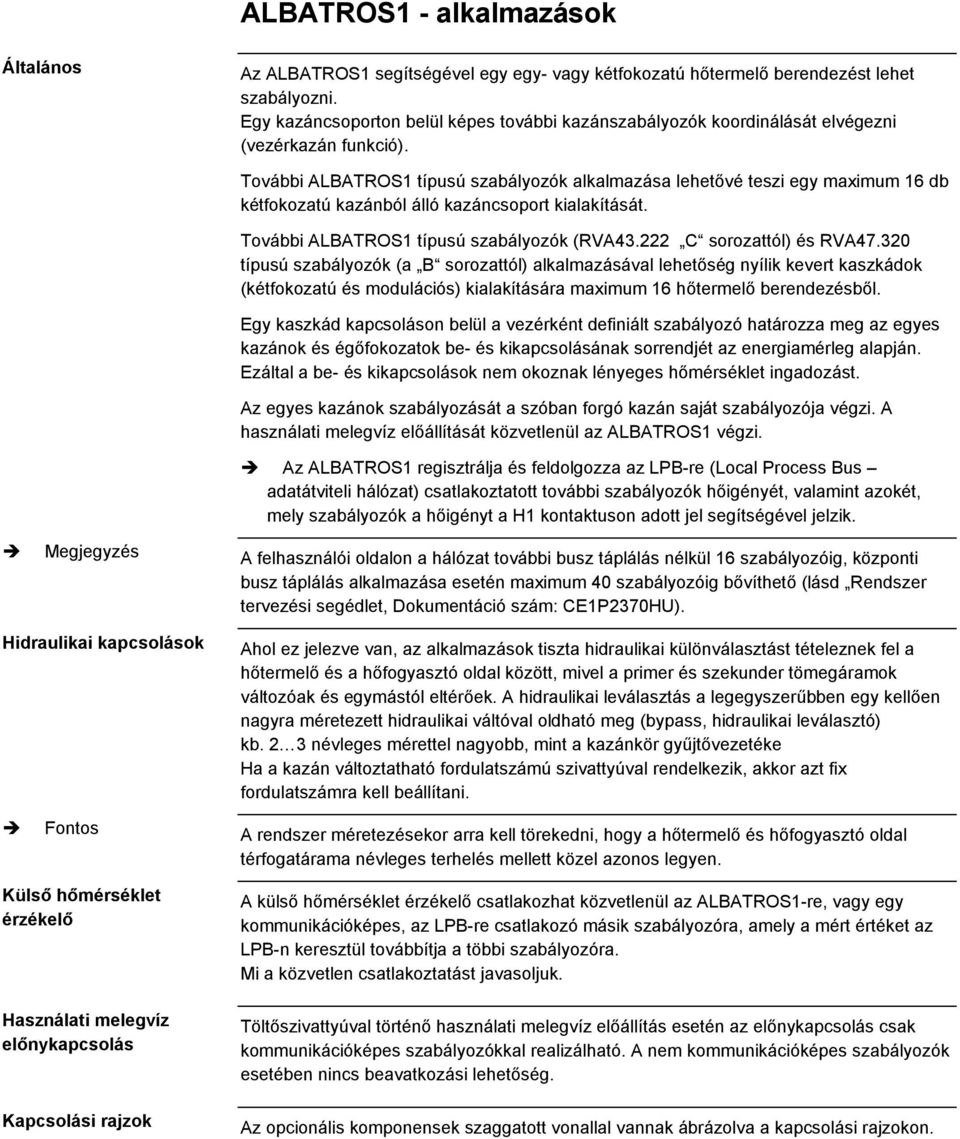

1 ALBATROS1 - alkalmazások Általános Az ALBATROS1 segítségével egy egy- vagy kétfokozatú hőtermelő berendezést lehet szabályozni. Egy kazáncsoporton belül képes további kazánszabályozók koordinálását elvégezni (vezérkazán funkció). egjegyzés További ALBATROS1 típusú szabályozók alkalmazása lehetővé teszi egy maximum 16 db kétfokozatú kazánból álló kazáncsoport kialakítását. További ALBATROS1 típusú szabályozók (RVA C sorozattól) és RVA típusú szabályozók (a B sorozattól) alkalmazásával lehetőség nyílik kevert kaszkádok (kétfokozatú és modulációs) kialakítására maximum 16 hőtermelő berendezésből. Egy kaszkád kapcsoláson belül a vezérként definiált szabályozó határozza meg az egyes kazánok és égőfokozatok be- és kikapcsolásának sorrendjét az energiamérleg alapján. Ezáltal a be- és kikapcsolások nem okoznak lényeges hőmérséklet ingadozást. Az egyes kazánok szabályozását a szóban forgó kazán saját szabályozója végzi. A használati melegvíz előállítását közvetlenül az ALBATROS1 végzi. Az ALBATROS1 regisztrálja és feldolgozza az LPB-re (Local Process Bus adatátviteli hálózat) csatlakoztatott további szabályozók hőigényét, valamint azokét, mely szabályozók a hőigényt a H1 kontaktuson adott jel segítségével jelzik. A felhasználói oldalon a hálózat további busz táplálás nélkül 16 szabályozóig, központi busz táplálás alkalmazása esetén maximum 40 szabályozóig bővíthető (lásd Rendszer tervezési segédlet, Dokumentáció szám: CE1P2370HU). Hidraulikai kapcsolások Ahol ez jelezve van, az alkalmazások tiszta hidraulikai különválasztást tételeznek fel a hőtermelő és a hőfogyasztó oldal között, mivel a primer és szekunder tömegáramok változóak és egymástól eltérőek. A hidraulikai leválasztás a legegyszerűbben egy kellően nagyra méretezett hidraulikai váltóval oldható meg (bypass, hidraulikai leválasztó) kb. 2 3 névleges mérettel nagyobb, mint a kazánkör gyűjtővezetéke Ha a kazán változtatható fordulatszámú szivattyúval rendelkezik, akkor azt fix fordulatszámra kell beállítani. Fontos A rendszer méretezésekor arra kell törekedni, hogy a hőtermelő és hőfogyasztó oldal térfogatárama névleges terhelés mellett közel azonos legyen. Külső hőmérséklet érzékelő Használati melegvíz előnykapcsolás Kapcsolási rajzok A külső hőmérséklet érzékelő csatlakozhat közvetlenül az ALBATROS1-re, vagy egy kommunikációképes, az LPB-re csatlakozó másik szabályozóra, amely a mért értéket az LPB-n keresztül továbbítja a többi szabályozóra. i a közvetlen csatlakoztatást javasoljuk. Töltőszivattyúval történő használati melegvíz előállítás esetén az előnykapcsolás csak kommunikációképes szabályozókkal realizálható. A nem kommunikációképes szabályozók esetében nincs beavatkozási lehetőség. Az opcionális komponensek szaggatott vonallal vannak ábrázolva a kapcsolási rajzokon.

2 ALBATROS1 kapcsolási rajzok Általános információk egjegyzés A kapcsolási rajz száma azonos az 53-as sorban megjelenő számmal. Fontos! A további kommunikációképes szabályozók a hőigényt közvetlenül az LPB-n keresztül közlik az ALBATROS1-el. A nem kommunikációképes szabályozók a H1-bemeneten keresztül jelezhetik hőigényüket. egjegyzés A rendszerek kialakításával kapcsolatos további információt a Rendszertervezési segédlet -ben találhatnak. Dokumentációszám: CE1P2370HU. Elektromos bekötés H1 B B B B B A6 PPS LPB H1 B10/70/4 D A6 B DB N1 F1 E1 K5 F5 K4 F4 L N N L 2371A21 Jelmagyarázat Törpefeszültség Hálózati feszültség DB Adatvezeték (LPB) N Hálózati nullvezeték B Testpont az adtvezetékhez (LPB) L Hálózati fázisvezeték AC 230 V A6 PPS (beltéri egységek, BU s) F4 Fázis az égő 1-es fokozatához D Tespont a PPS-hez K4 Égő 1-es fokozat engedélyezés Külső hőmérséklet érzékelő F5 Fázis az égő 2-es fokozatához B10 Kaszkád előremenő hőmérséklet érzékelő K5 Égő 2-es fokozat engedélyezés Kaszkád visszatérő hőmérséklet érzékelő E1 Égő 1-es fokozat üzemóraszám B4 Puffertároló hőmérséklet érzékelő F1 Fázis a / vezérlő érintkezőkhöz Testpont az érzékelőkhöz kazán- / fűtésköri- / tápszivattyú HV hőmérséklet érzékelő / HV termosztát Kazánhőmérséklet érzékelő /Y3 HV-töltőszivattyú vagy -váltószelep H1 H1 bemenet LPB Local Process Bus (ALBATROS -adatátviteli busz) N1 ALBATROS -szabályozó: RVA PPS Pont - pont interface(albatros periféria busz)

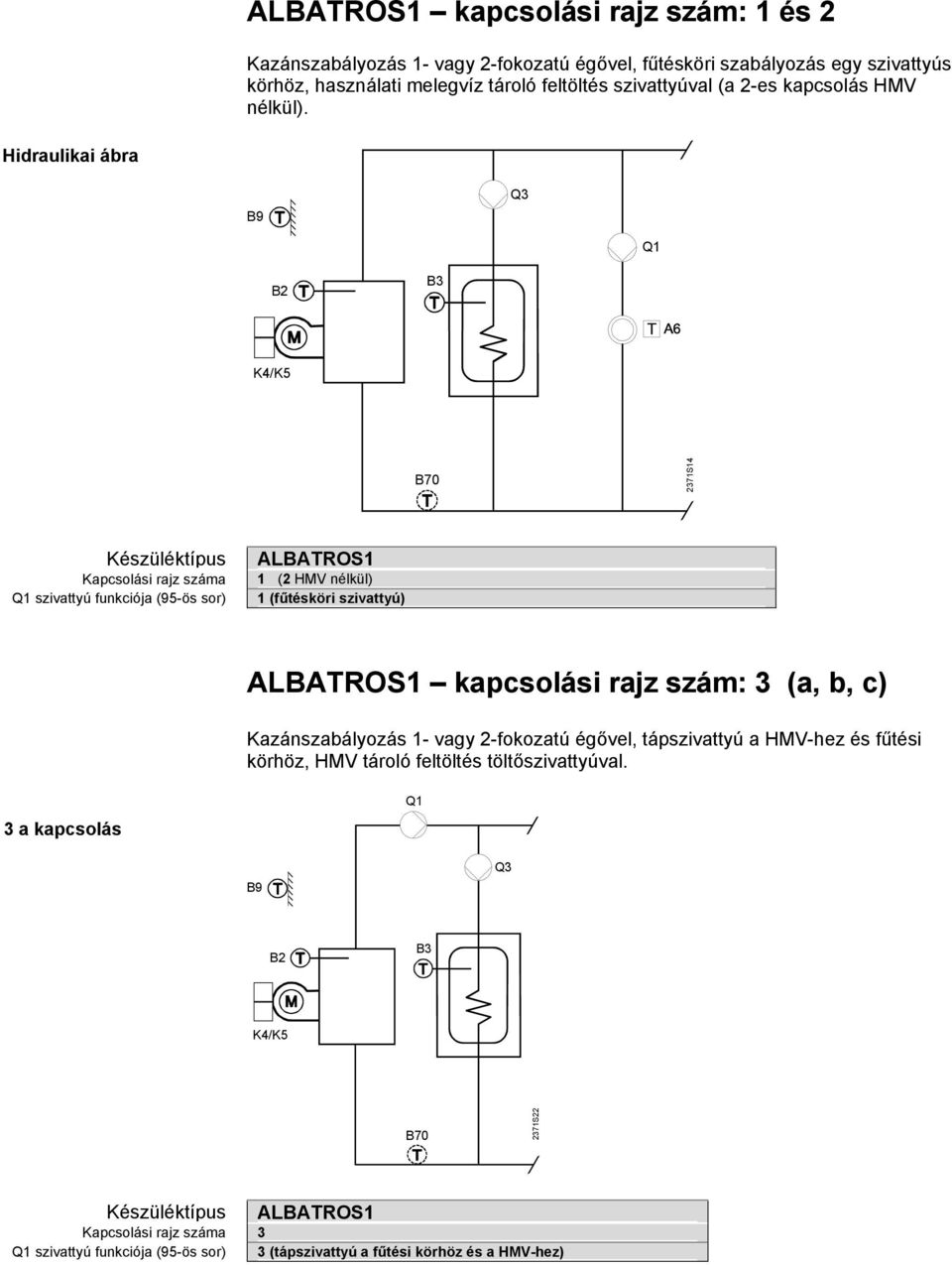

3 ALBATROS1 kapcsolási rajz szám: 1 és 2 Kazánszabályozás 1- vagy 2-fokozatú égővel, fűtésköri szabályozás egy szivattyús körhöz, használati melegvíz tároló feltöltés szivattyúval (a 2-es kapcsolás HV nélkül). Hidraulikai ábra 2371S14 Készüléktípus Kapcsolási rajz száma szivattyú funkciója (95-ös sor) ALBATROS1 1 (2 HV nélkül) 1 (fűtésköri szivattyú) ALBATROS1 kapcsolási rajz szám: 3 (a, b, c) Kazánszabályozás 1- vagy 2-fokozatú égővel, tápszivattyú a HV-hez és fűtési körhöz, HV tároló feltöltés töltőszivattyúval. 3 a kapcsolás 2371S22 Készüléktípus ALBATROS1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 3 (tápszivattyú a fűtési körhöz és a HV-hez)

4 3 b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyúval, HV tároló feltöltés töltőszivattyúval. B S23 Készüléktípus ALBATROS1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 6 (kazánszivattyú) 3 c kapcsolás egjegyzés Kazánszabályozás 1-vagy 2-fokozatú égővel, kazánszivattyú, szivattyús fűtési kör szabályozás, HV tároló feltöltés váltószeleppel. A kazánszivattyút a váltószelep elé kell beépíteni, mivel ez végzi másodlagos funkcióként a HV feltöltést is. 2371S16 Készülék típus ALBATROS1 Kapcsolási rajz száma 3 szivattyú funkciója (95-ös sor) 6 (kazánszivattyú)

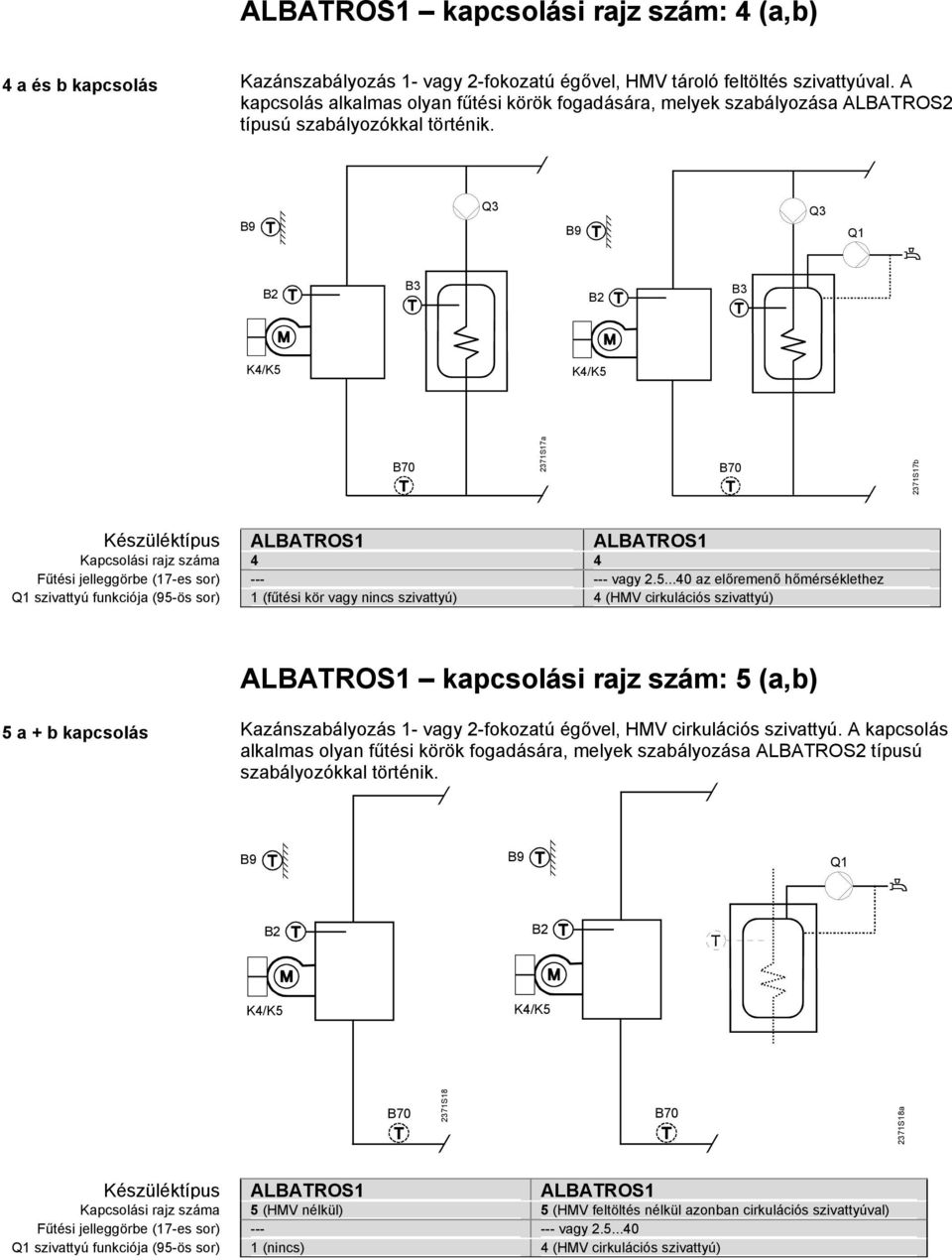

5 ALBATROS1 kapcsolási rajz szám: 4 (a,b) 4 a és b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HV tároló feltöltés szivattyúval. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. 2371S17a 2371S17b Készüléktípus ALBATROS1 ALBATROS1 Kapcsolási rajz száma 4 4 Fűtési jelleggörbe (17-es sor) vagy az előremenő hőmérséklethez szivattyú funkciója (95-ös sor) 1 (fűtési kör vagy nincs szivattyú) 4 (HV cirkulációs szivattyú) ALBATROS1 kapcsolási rajz szám: 5 (a,b) 5 a + b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HV cirkulációs szivattyú. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. 2371S S18a Készüléktípus ALBATROS1 ALBATROS1 Kapcsolási rajz száma 5 (HV nélkül) 5 (HV feltöltés nélkül azonban cirkulációs szivattyúval) Fűtési jelleggörbe (17-es sor) vagy szivattyú funkciója (95-ös sor) 1 (nincs) 4 (HV cirkulációs szivattyú)

6 ALBATROS1 kapcsolási rajz szám: 6 6-os kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HV feltöltés szivattyúval, tápszivattyú a fűtési körhöz. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. 2371S19 Készüléktípus ALBATROS1 Kapcsolási rajz száma 6 Fűtési jelleggörbe (17-es sor) --- vagy az előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 2 (tápszivattyú csak a fűtési körhöz) ALBATROS1 kapcsolási rajz szám: 7 (a, b) 7 a és b kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, tápszivattyú / vagy kazánszivattyú. A kapcsolás alkalmas olyan fűtési körök fogadására, melyek szabályozása ALBATROS2 típusú szabályozókkal történik. B S S23a Készüléktípus ALBATROS1 ALBATROS1 Kapcsolási rajz száma 7 (HV nélkül) 7 (HV nélkül) Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőm.-hez hőigény nélkül --- vagy előremenő hőm.-hez hőigény nélk. szivattyú funkciója (95-ös sor) 2 vagy 3 (tápszivattyú a HV előtt vagy után) 6 (kazánszivattyú)

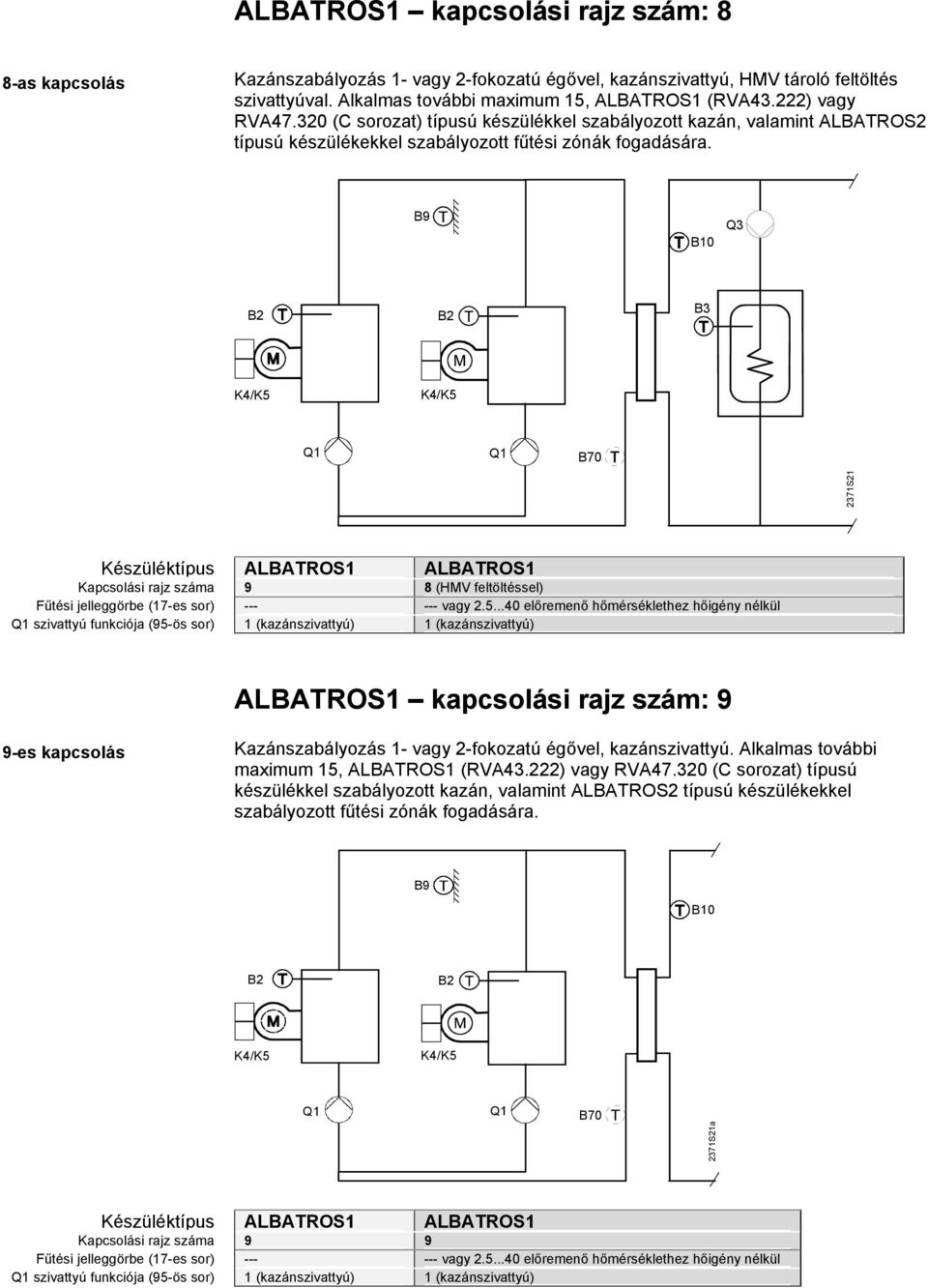

7 ALBATROS1 kapcsolási rajz szám: 8 8-as kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú, HV tároló feltöltés szivattyúval. Alkalmas további maximum 15, ALBATROS1 (RVA43.222) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. B S21 Készüléktípus ALBATROS1 ALBATROS1 Kapcsolási rajz száma 9 8 (HV feltöltéssel) Fűtési jelleggörbe (17-es sor) vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) 1 (kazánszivattyú) ALBATROS1 kapcsolási rajz szám: 9 9-es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú. Alkalmas további maximum 15, ALBATROS1 (RVA43.222) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. B S21a Készüléktípus ALBATROS1 ALBATROS1 Kapcsolási rajz száma 9 9 Fűtési jelleggörbe (17-es sor) vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) 1 (kazánszivattyú)

8 ALBATROS1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, kazánszivattyú, HV tároló feltöltés váltószeleppel. Alkalmas további maximum 15, RVA (C sorozat) vagy RVA (C sorozat) típusú készülékkel szabályozott kazán, valamint RVA típusú készülékkekkel szabályozott fűtési zónák fogadására. B S13 Készüléktípus ALBATROS1 Kapcsolási rajz száma 10 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 1 (kazánszivattyú) ALBATROS1 kapcsolási rajz szám: os kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, bypass szivattyú, HV tároló feltöltés szivattyúval. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S24 Készüléktípus ALBATROS1 Kapcsolási rajz száma 46 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 7 (kazán bypass szivattyú)

9 ALBATROS1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, bypass szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S24 Készüléktípus ALBATROS1 Kapcsolási rajz száma 47 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 7 (kazán bypass szivattyú) ALBATROS1 kapcsolási rajz szám: as kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, HV tároló feltöltés töltőszivattyúval, H1 szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S26 Készüléktípus ALBATROS1 Kapcsolási rajz száma 63 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 5 (H1-szivazzyú, a H1 bemenetre adott jelre reagál)

10 ALBATROS1 kapcsolási rajz szám: es kapcsolás Kazánszabályozás 1- vagy 2-fokozatú égővel, H1 szivattyú. Alkalmas ALBATROS2 típusú készülékekkel szabályozott fűtési zónák fogadására. 2371S26a Készüléktípus ALBATROS1 Kapcsolási rajz száma 64 Fűtési jelleggörbe (17-es sor) --- vagy előremenő hőmérséklethez hőigény nélkül szivattyú funkciója (95-ös sor) 5 (H1-szivazzyú, a H1 bemenetre adott jelre reagál)
