1 Buddy Tig 160 SE Bruksanvisning DK Brugsanvisning NO Bruksanvisning FI Käyttöohjeet GB Instruction manual DE Betriebsanweisung FR Manuel d'instructions NL Gebruiksaanwijzing ES Instrucciones de uso IT Istruzioni per l'uso PT Manual de instruções GR Οδηγίες χρήσεως PL Instrukcja obsługi CZ Návod k používání HU Kezelési utasítások EE Kasutusjuhend SK Navod na pouitie SI Priročnik z navodili LV Lietošanas pamācība LT Naudojimo instrukcija BG Ръководство за експлоатация RO Manual de instrucţiuni

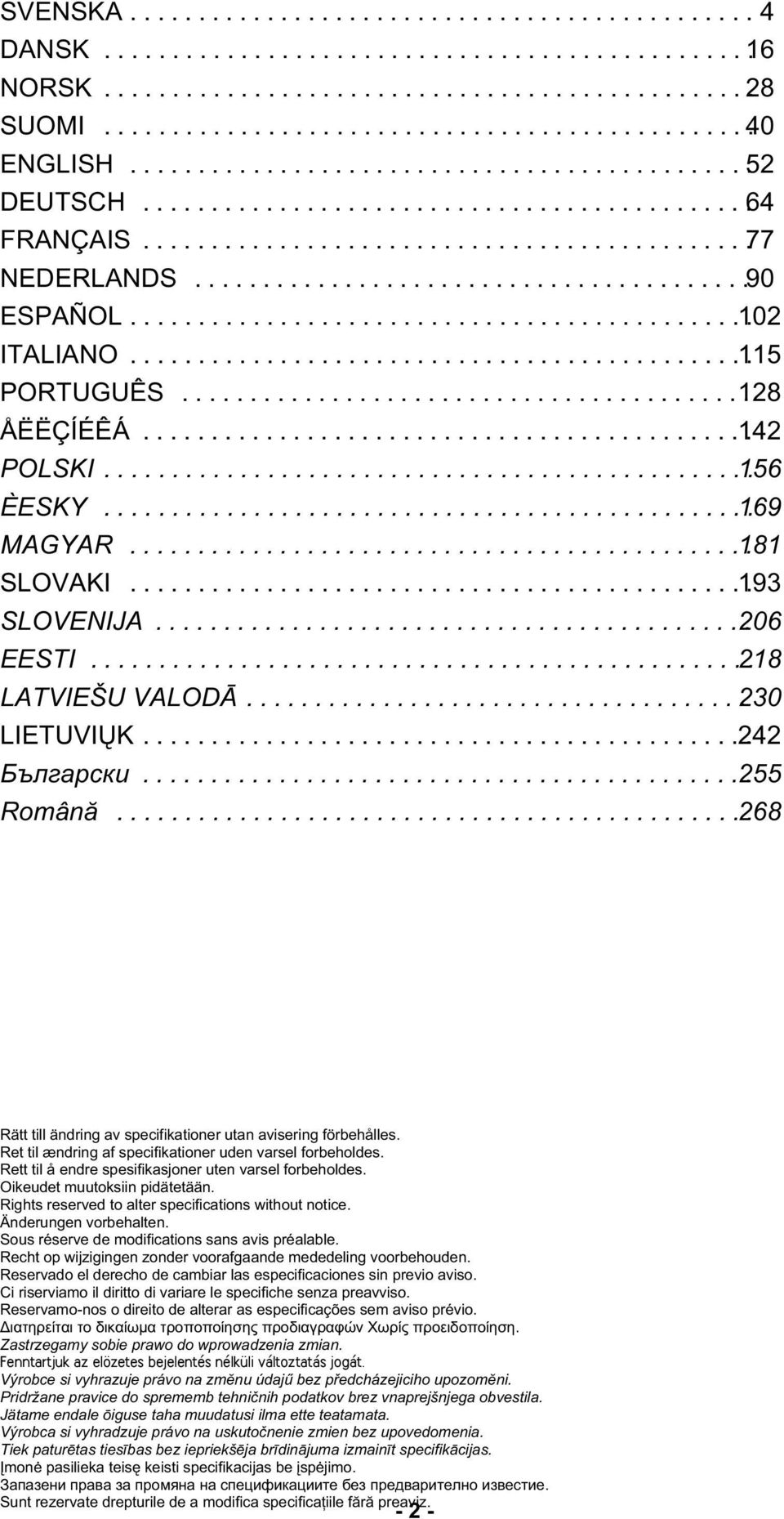

2 SVENSKA DANSK NORSK SUOMI ENGLISH DEUTSCH FRANÇAIS NEDERLANDS ESPAÑOL ITALIANO PORTUGUÊS ÅËËÇÍÉÊÁ POLSKI ÈESKY MAGYAR SLOVAKI SLOVENIJA EESTI LATVIEŠU VALODĀ LIETUVIŲK Български Română Rätt till ändring av specifikationer utan avisering förbehålles. Ret til ændring af specifikationer uden varsel forbeholdes. Rett til å endre spesifikasjoner uten varsel forbeholdes. Oikeudet muutoksiin pidätetään. Rights reserved to alter specifications without notice. Änderungen vorbehalten. Sous réserve de modifications sans avis préalable. Recht op wijzigingen zonder voorafgaande mededeling voorbehouden. Reservado el derecho de cambiar las especificaciones sin previo aviso. Ci riserviamo il diritto di variare le specifiche senza preavviso. Reservamo-nos o direito de alterar as especificações sem aviso prévio. Διατηρείται το δικαίωμα τροποποίησης προδιαγραφών Χωρίς προειδοποίηση. Zastrzegamy sobie prawo do wprowadzenia zmian. Fenntartjuk az elözetes bejelentés nélküli változtatás jogát. Výrobce si vyhrazuje právo na zmĕnu údajű bez předcházejiciho upozomĕni. Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila. Jätame endale ōiguse taha muudatusi ilma ette teatamata. Výrobca si vyhradzuje právo na uskutočnenie zmien bez upovedomenia. Tiek paturētas tiesības bez iepriekšēja brīdinājuma izmainīt specifikācijas. Įmonė pasilieka teisę keisti specifikacijas be įspėjimo. Запазени права за промяна на спецификациите без предварително известие. Sunt rezervate drepturile de a modifica specificaţiile fără preaviz

3 - 3 -

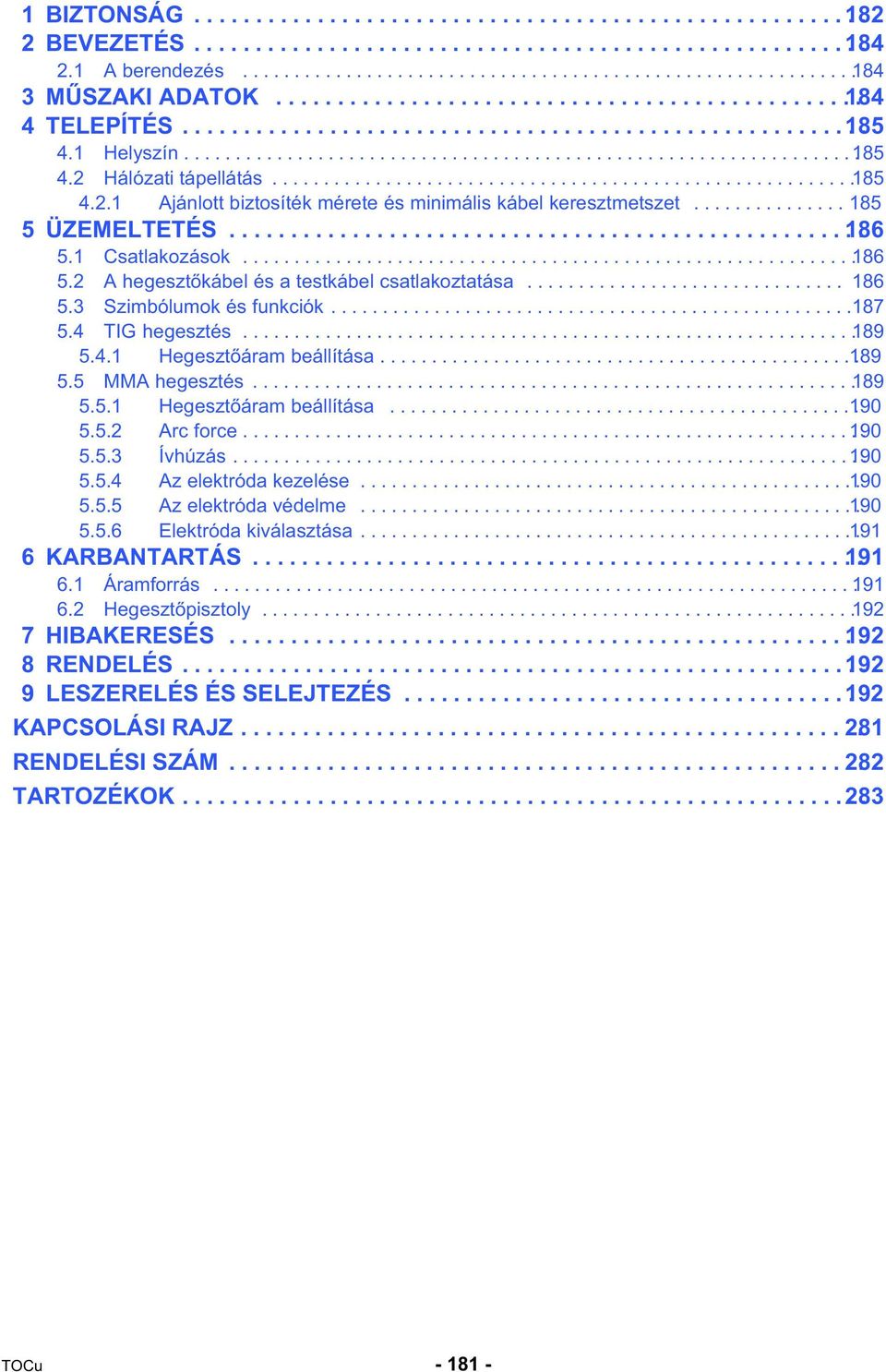

4 MAGYAR 1 BIZTONSÁG BEVEZETÉS A berendezés MŰSZAKI ADATOK TELEPÍTÉS Helyszín Hálózati tápellátás Ajánlott biztosíték mérete és minimális kábel keresztmetszet ÜZEMELTETÉS Csatlakozások A hegesztőkábel és a testkábel csatlakoztatása Szimbólumok és funkciók TIG hegesztés Hegesztőáram beállítása MMA hegesztés Hegesztőáram beállítása Arc force Ívhúzás Az elektróda kezelése Az elektróda védelme Elektróda kiválasztása KARBANTARTÁS Áramforrás Hegesztőpisztoly HIBAKERESÉS RENDELÉS LESZERELÉS ÉS SELEJTEZÉS KAPCSOLÁSI RAJZ RENDELÉSI SZÁM TARTOZÉKOK TOCu

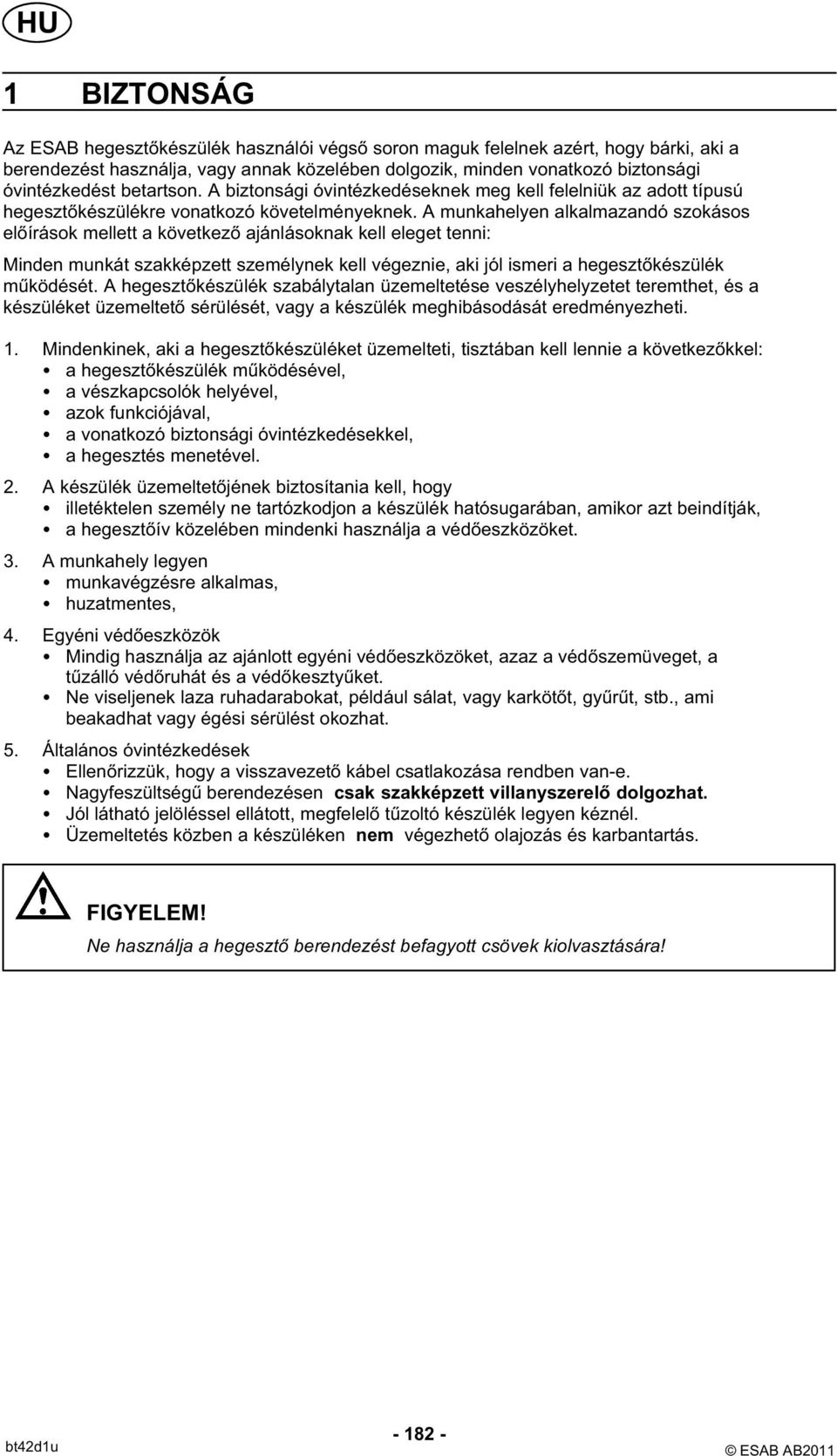

5 1 BIZTONSÁG Az ESAB hegesztőkészülék használói végső soron maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú hegesztőkészülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak kell eleget tenni: Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a hegesztőkészülék működését. A hegesztőkészülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti. 1. Mindenkinek, aki a hegesztőkészüléket üzemelteti, tisztában kell lennie a következőkkel: a hegesztőkészülék működésével, a vészkapcsolók helyével, azok funkciójával, a vonatkozó biztonsági óvintézkedésekkel, a hegesztés menetével. 2. A készülék üzemeltetőjének biztosítania kell, hogy illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt beindítják, a hegesztőív közelében mindenki használja a védőeszközöket. 3. A munkahely legyen munkavégzésre alkalmas, huzatmentes, 4. Egyéni védőeszközök Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a tűzálló védőruhát és a védőkesztyűket. Ne viseljenek laza ruhadarabokat, például sálat, vagy karkötőt, gyűrűt, stb., ami beakadhat vagy égési sérülést okozhat. 5. Általános óvintézkedések Ellenőrizzük, hogy a visszavezető kábel csatlakozása rendben van-e. Nagyfeszültségű berendezésen csak szakképzett villanyszerelő dolgozhat. Jól látható jelöléssel ellátott, megfelelő tűzoltó készülék legyen kéznél. Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás. FIGYELEM! Ne használja a hegesztő berendezést befagyott csövek kiolvasztására!

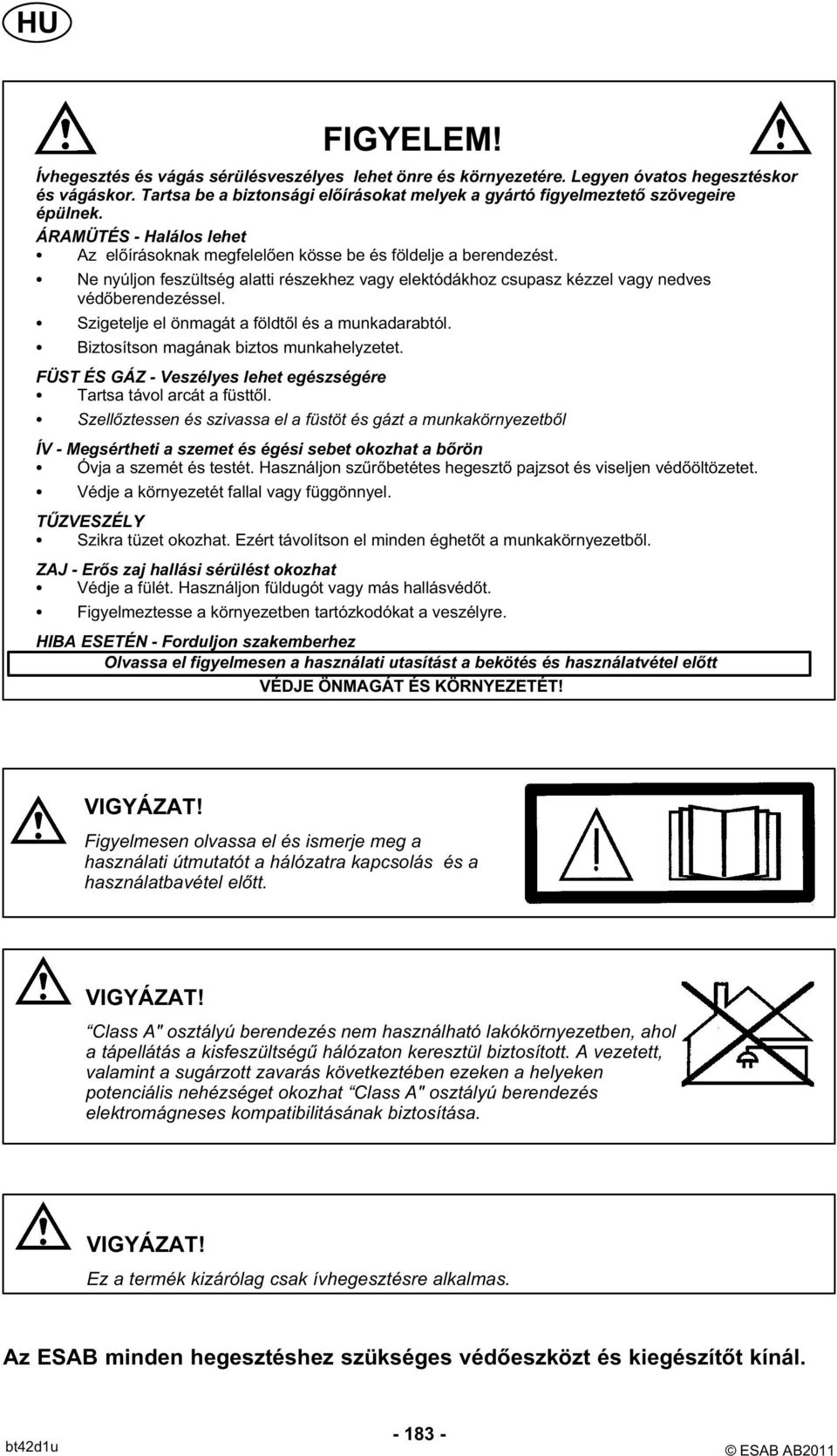

6 FIGYELEM! Ívhegesztés és vágás sérülésveszélyes lehet önre és környezetére. Legyen óvatos hegesztéskor és vágáskor. Tartsa be a biztonsági előírásokat melyek a gyártó figyelmeztető szövegeire épülnek. ÁRAMÜTÉS - Halálos lehet Az előírásoknak megfelelően kösse be és földelje a berendezést. Ne nyúljon feszültség alatti részekhez vagy elektódákhoz csupasz kézzel vagy nedves védőberendezéssel. Szigetelje el önmagát a földtől és a munkadarabtól. Biztosítson magának biztos munkahelyzetet. FÜST ÉS GÁZ - Veszélyes lehet egészségére Tartsa távol arcát a füsttől. Szellőztessen és szivassa el a füstöt és gázt a munkakörnyezetből ÍV - Megsértheti a szemet és égési sebet okozhat a bőrön Óvja a szemét és testét. Használjon szűrőbetétes hegesztő pajzsot és viseljen védőöltözetet. Védje a környezetét fallal vagy függönnyel. TŰZVESZÉLY Szikra tüzet okozhat. Ezért távolítson el minden éghetőt a munkakörnyezetből. ZAJ - Erős zaj hallási sérülést okozhat Védje a fülét. Használjon füldugót vagy más hallásvédőt. Figyelmeztesse a környezetben tartózkodókat a veszélyre. HIBA ESETÉN - Forduljon szakemberhez Olvassa el figyelmesen a használati utasítást a bekötés és használatvétel előtt VÉDJE ÖNMAGÁT ÉS KÖRNYEZETÉT! VIGYÁZAT! Figyelmesen olvassa el és ismerje meg a használati útmutatót a hálózatra kapcsolás és a használatbavétel előtt. VIGYÁZAT! Class A" osztályú berendezés nem használható lakókörnyezetben, ahol a tápellátás a kisfeszültségű hálózaton keresztül biztosított. A vezetett, valamint a sugárzott zavarás következtében ezeken a helyeken potenciális nehézséget okozhat Class A" osztályú berendezés elektromágneses kompatibilitásának biztosítása. VIGYÁZAT! Ez a termék kizárólag csak ívhegesztésre alkalmas. Az ESAB minden hegesztéshez szükséges védőeszközt és kiegészítőt kínál

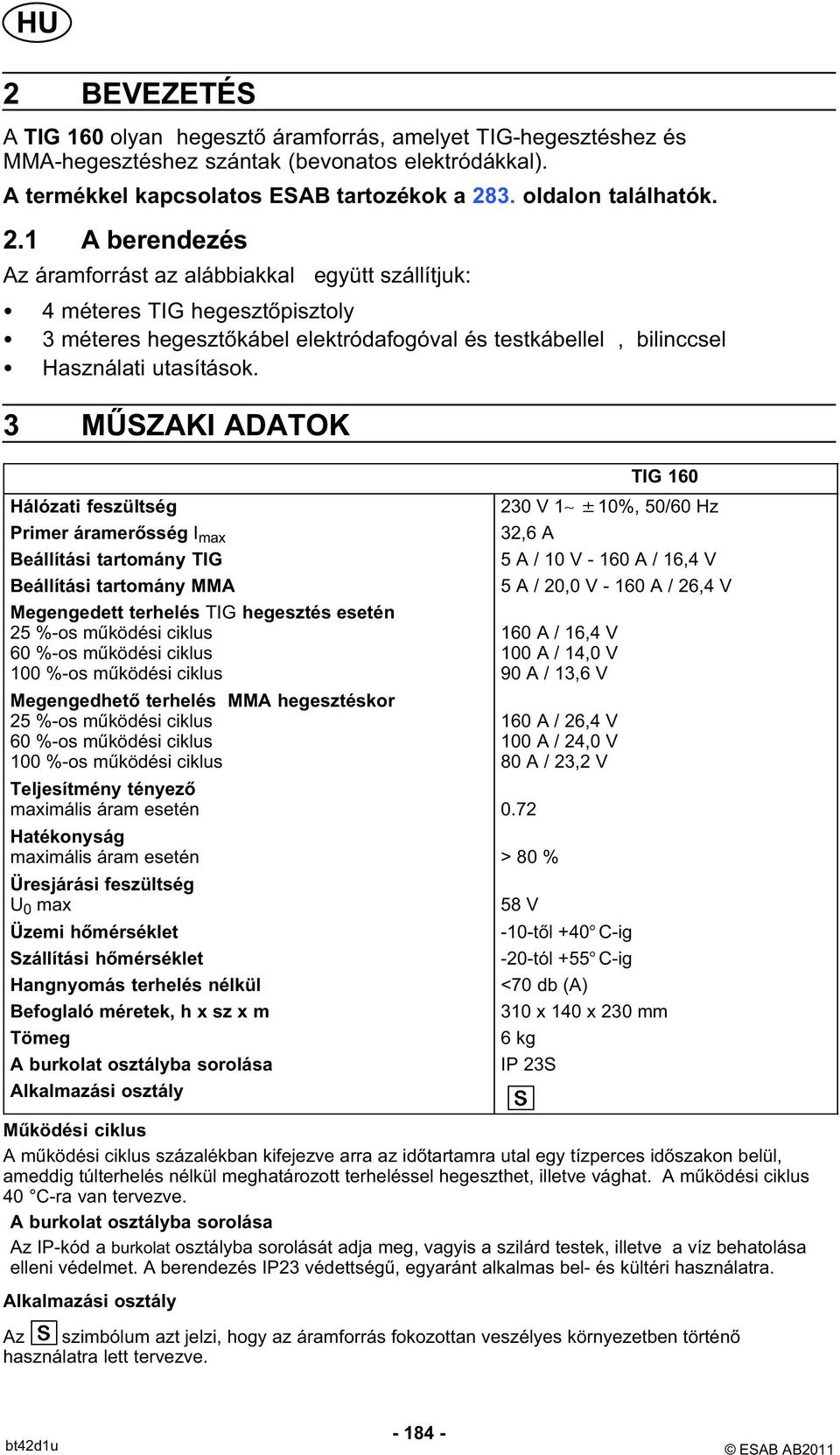

7 2 BEVEZETÉS A TIG 160 olyan hegesztő áramforrás, amelyet TIG-hegesztéshez és MMA-hegesztéshez szántak (bevonatos elektródákkal). A termékkel kapcsolatos ESAB tartozékok a 283. oldalon találhatók. 2.1 A berendezés Az áramforrást az alábbiakkal együtt szállítjuk: 4 méteres TIG hegesztőpisztoly 3 méteres hegesztőkábel elektródafogóval és testkábellel, bilinccsel Használati utasítások. 3 MŰSZAKI ADATOK Hálózati feszültség Primer áramerősség I max Beállítási tartomány TIG Beállítási tartomány MMA Megengedett terhelés TIG hegesztés esetén 25 %-os működési ciklus 60 %-os működési ciklus 100 %-os működési ciklus Megengedhető terhelés MMA hegesztéskor 25 %-os működési ciklus 60 %-os működési ciklus 100 %-os működési ciklus TIG V 1 10%, 50/60 Hz 32,6 A 5 A / 10 V A / 16,4 V 5 A / 20,0 V A / 26,4 V 160 A / 16,4 V 100 A / 14,0 V 90 A / 13,6 V 160 A / 26,4 V 100 A / 24,0 V 80 A / 23,2 V Teljesítmény tényező maximális áram esetén 0.72 Hatékonyság maximális áram esetén > 80 % Üresjárási feszültség U 0 max 58 V Üzemi hőmérséklet Szállítási hőmérséklet Hangnyomás terhelés nélkül Befoglaló méretek, h x sz x m Tömeg A burkolat osztályba sorolása Alkalmazási osztály -10-től +40 C-ig -20-tól +55 C-ig <70 db (A) 310 x 140 x 230 mm 6 kg IP 23S Működési ciklus A működési ciklus százalékban kifejezve arra az időtartamra utal egy tízperces időszakon belül, ameddig túlterhelés nélkül meghatározott terheléssel hegeszthet, illetve vághat. A működési ciklus 40 C-ra van tervezve. A burkolat osztályba sorolása Az IP-kód a burkolat osztályba sorolását adja meg, vagyis a szilárd testek, illetve a víz behatolása elleni védelmet. A berendezés IP23 védettségű, egyaránt alkalmas bel- és kültéri használatra. Alkalmazási osztály Az szimbólum azt jelzi, hogy az áramforrás fokozottan veszélyes környezetben történő használatra lett tervezve

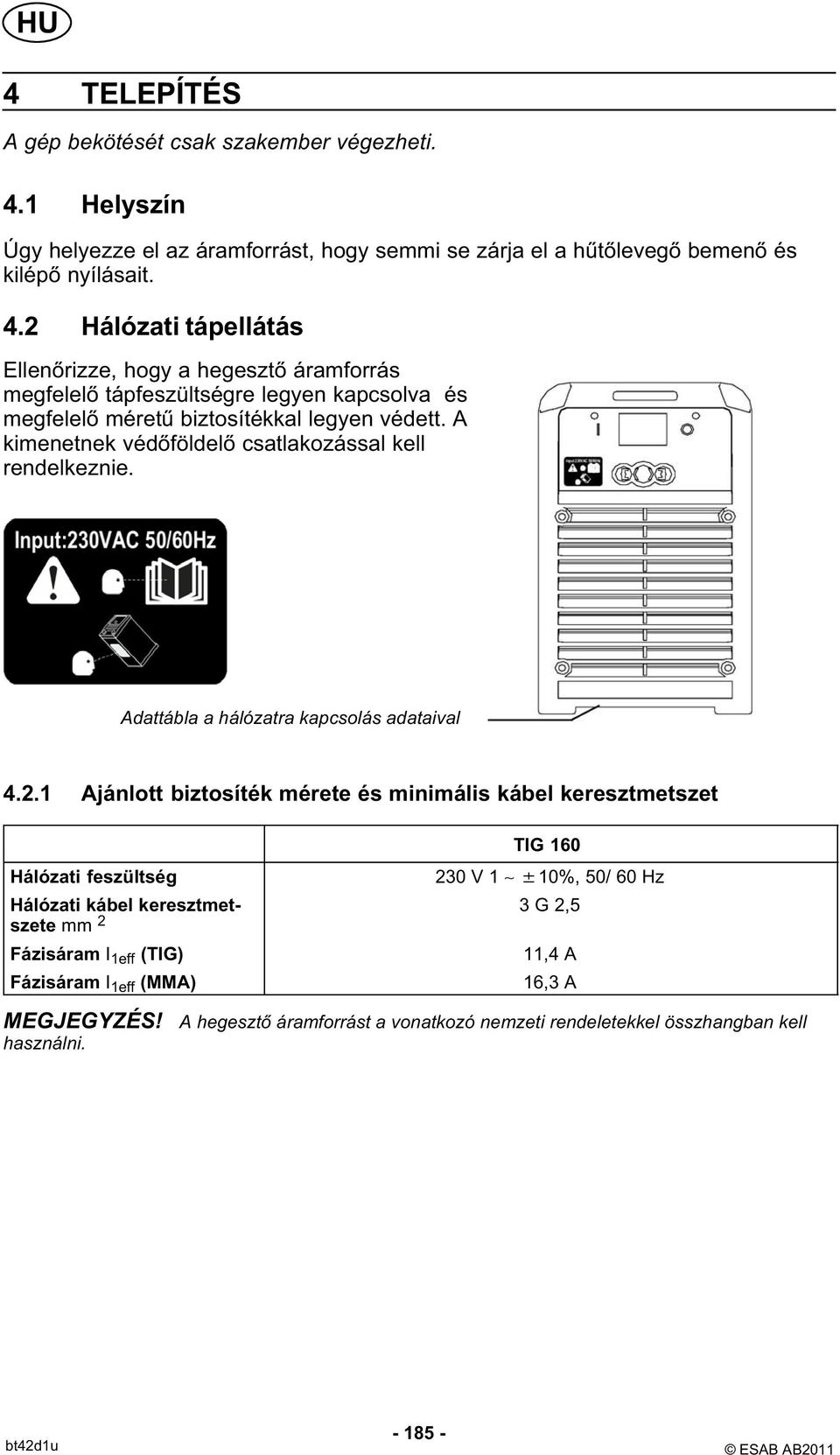

8 4 TELEPÍTÉS A gép bekötését csak szakember végezheti. 4.1 Helyszín Úgy helyezze el az áramforrást, hogy semmi se zárja el a hűtőlevegő bemenő és kilépő nyílásait. 4.2 Hálózati tápellátás Ellenőrizze, hogy a hegesztő áramforrás megfelelő tápfeszültségre legyen kapcsolva és megfelelő méretű biztosítékkal legyen védett. A kimenetnek védőföldelő csatlakozással kell rendelkeznie. Adattábla a hálózatra kapcsolás adataival Ajánlott biztosíték mérete és minimális kábel keresztmetszet Hálózati feszültség TIG V 1 10%, 50/ 60 Hz Hálózati kábel keresztmetszete mm 3 G 2,5 2 Fázisáram I 1eff (TIG) Fázisáram I 1eff (MMA) 11,4 A 16,3 A MEGJEGYZÉS! A hegesztő áramforrást a vonatkozó nemzeti rendeletekkel összhangban kell használni

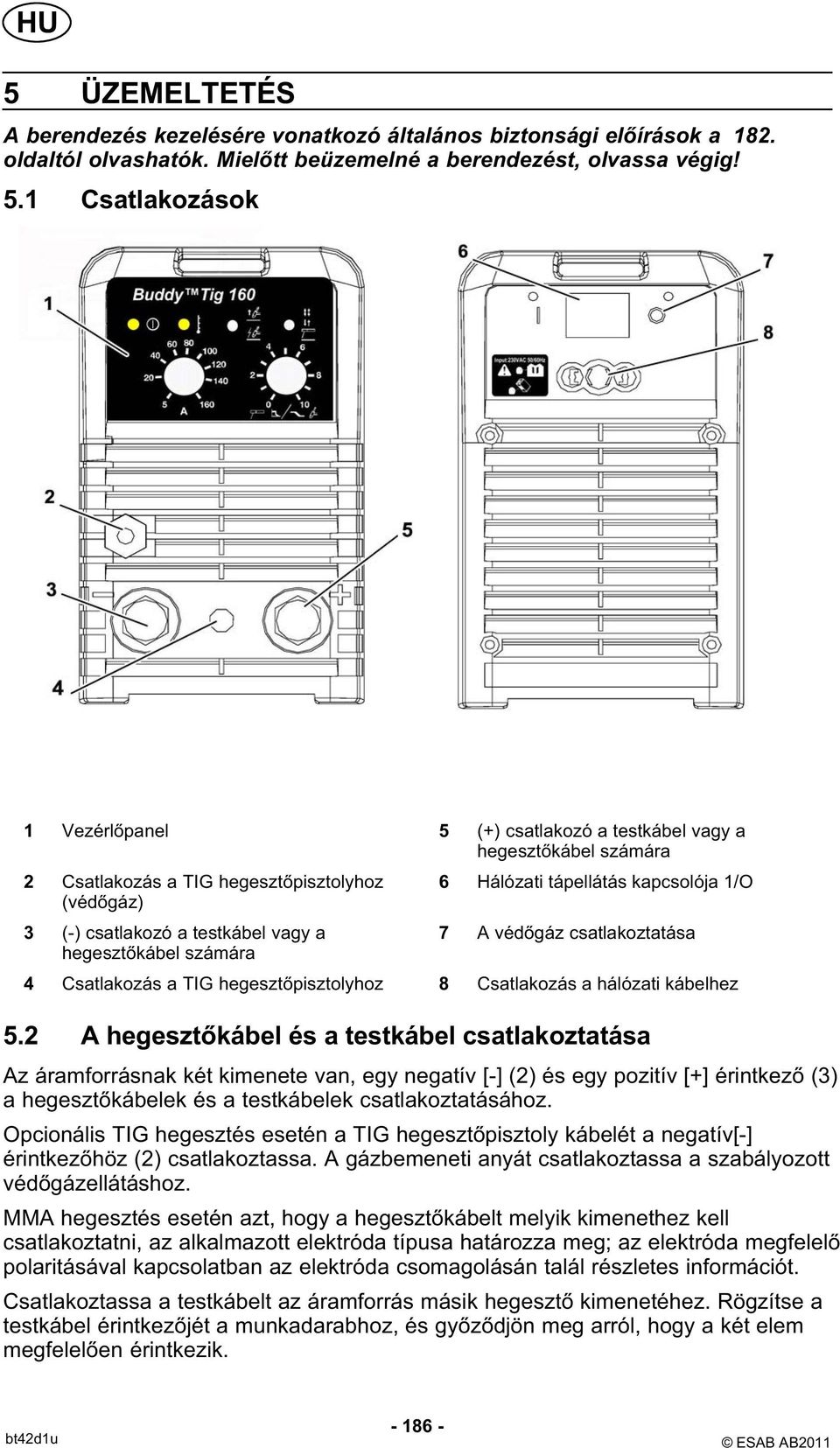

9 5 ÜZEMELTETÉS A berendezés kezelésére vonatkozó általános biztonsági előírások a 182. oldaltól olvashatók. Mielőtt beüzemelné a berendezést, olvassa végig! 5.1 Csatlakozások 1 Vezérlőpanel 5 (+) csatlakozó a testkábel vagy a hegesztőkábel számára 2 Csatlakozás a TIG hegesztőpisztolyhoz 6 Hálózati tápellátás kapcsolója 1/O (védőgáz) 3 (-) csatlakozó a testkábel vagy a 7 A védőgáz csatlakoztatása hegesztőkábel számára 4 Csatlakozás a TIG hegesztőpisztolyhoz 8 Csatlakozás a hálózati kábelhez 5.2 A hegesztőkábel és a testkábel csatlakoztatása Az áramforrásnak két kimenete van, egy negatív [-] (2) és egy pozitív [+] érintkező (3) a hegesztőkábelek és a testkábelek csatlakoztatásához. Opcionális TIG hegesztés esetén a TIG hegesztőpisztoly kábelét a negatív[-] érintkezőhöz (2) csatlakoztassa. A gázbemeneti anyát csatlakoztassa a szabályozott védőgázellátáshoz. MMA hegesztés esetén azt, hogy a hegesztőkábelt melyik kimenethez kell csatlakoztatni, az alkalmazott elektróda típusa határozza meg; az elektróda megfelelő polaritásával kapcsolatban az elektróda csomagolásán talál részletes információt. Csatlakoztassa a testkábelt az áramforrás másik hegesztő kimenetéhez. Rögzítse a testkábel érintkezőjét a munkadarabhoz, és győződjön meg arról, hogy a két elem megfelelően érintkezik

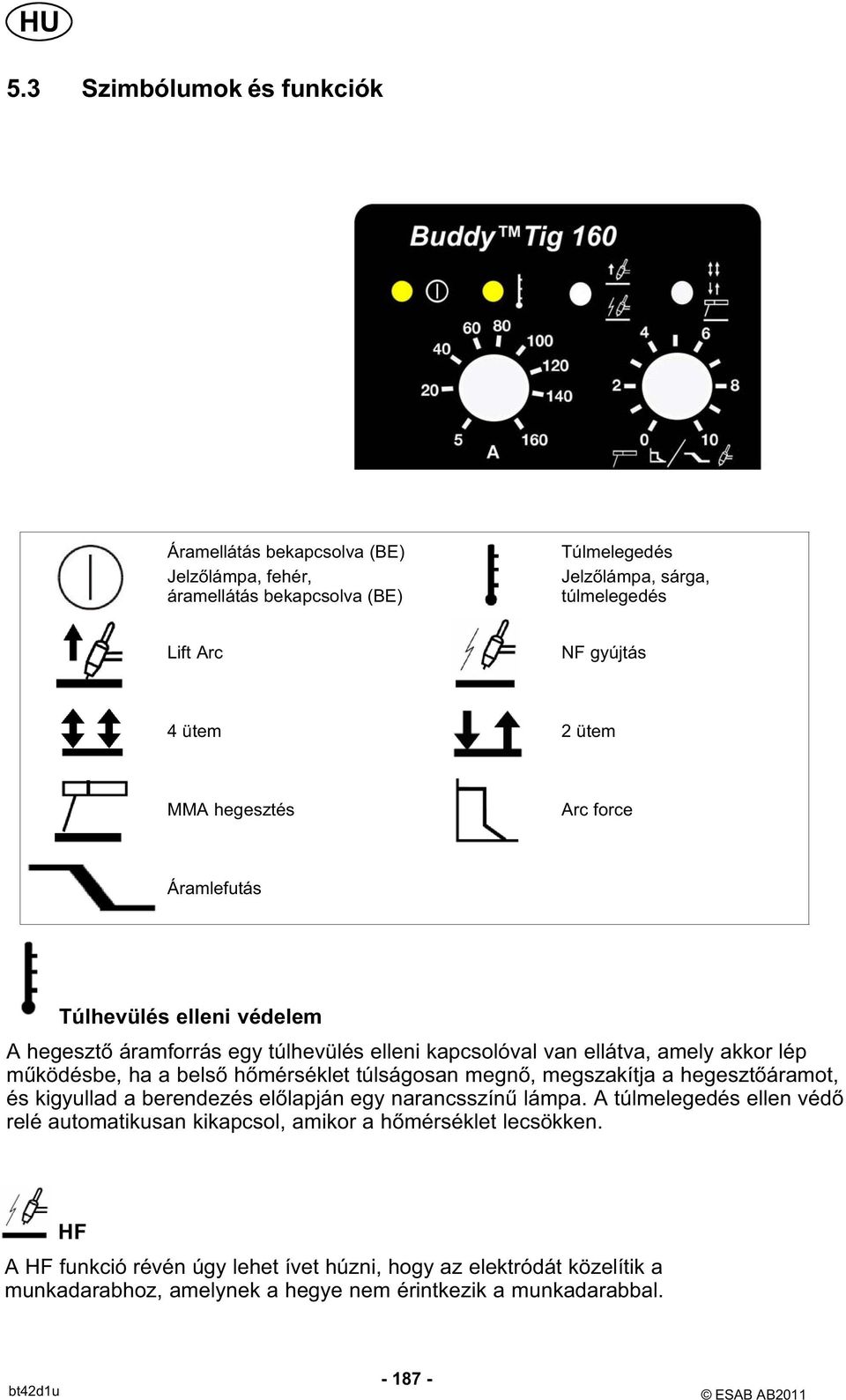

10 5.3 Szimbólumok és funkciók Áramellátás bekapcsolva (BE) Jelzőlámpa, fehér, áramellátás bekapcsolva (BE) Túlmelegedés Jelzőlámpa, sárga, túlmelegedés Lift Arc NF gyújtás 4 ütem 2 ütem MMA hegesztés Arc force Áramlefutás Túlhevülés elleni védelem A hegesztő áramforrás egy túlhevülés elleni kapcsolóval van ellátva, amely akkor lép működésbe, ha a belső hőmérséklet túlságosan megnő, megszakítja a hegesztőáramot, és kigyullad a berendezés előlapján egy narancsszínű lámpa. A túlmelegedés ellen védő relé automatikusan kikapcsol, amikor a hőmérséklet lecsökken. HF A HF funkció révén úgy lehet ívet húzni, hogy az elektródát közelítik a munkadarabhoz, amelynek a hegye nem érintkezik a munkadarabbal

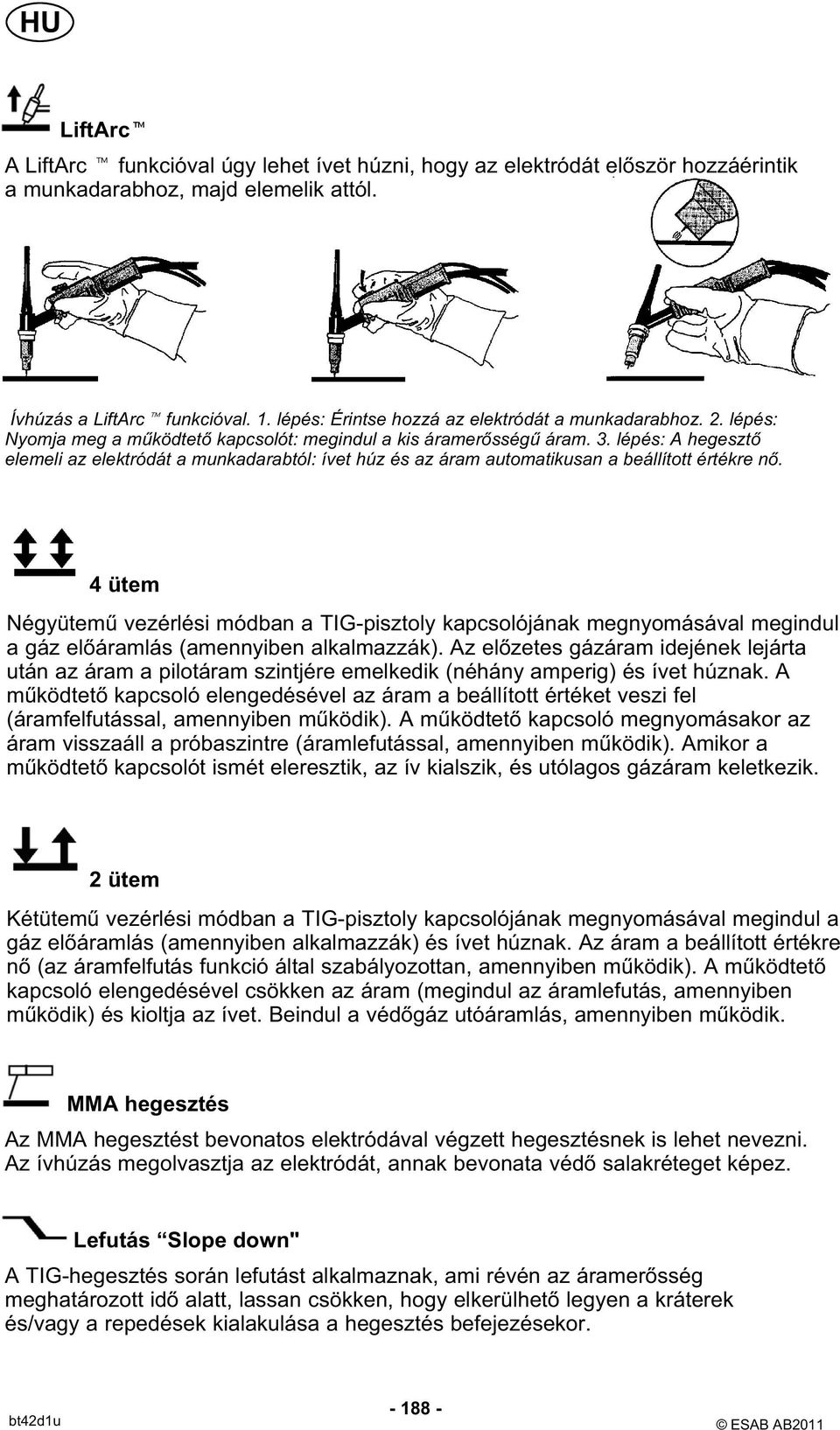

11 LiftArc A LiftArc funkcióval úgy lehet ívet húzni, hogy az elektródát először hozzáérintik a munkadarabhoz, majd elemelik attól. Ívhúzás a LiftArc funkcióval. 1. lépés: Érintse hozzá az elektródát a munkadarabhoz. 2. lépés: Nyomja meg a működtető kapcsolót: megindul a kis áramerősségű áram. 3. lépés: A hegesztő elemeli az elektródát a munkadarabtól: ívet húz és az áram automatikusan a beállított értékre nő. 4 ütem Négyütemű vezérlési módban a TIG-pisztoly kapcsolójának megnyomásával megindul a gáz előáramlás (amennyiben alkalmazzák). Az előzetes gázáram idejének lejárta után az áram a pilotáram szintjére emelkedik (néhány amperig) és ívet húznak. A működtető kapcsoló elengedésével az áram a beállított értéket veszi fel (áramfelfutással, amennyiben működik). A működtető kapcsoló megnyomásakor az áram visszaáll a próbaszintre (áramlefutással, amennyiben működik). Amikor a működtető kapcsolót ismét eleresztik, az ív kialszik, és utólagos gázáram keletkezik. 2 ütem Kétütemű vezérlési módban a TIG-pisztoly kapcsolójának megnyomásával megindul a gáz előáramlás (amennyiben alkalmazzák) és ívet húznak. Az áram a beállított értékre nő (az áramfelfutás funkció által szabályozottan, amennyiben működik). A működtető kapcsoló elengedésével csökken az áram (megindul az áramlefutás, amennyiben működik) és kioltja az ívet. Beindul a védőgáz utóáramlás, amennyiben működik. MMA hegesztés Az MMA hegesztést bevonatos elektródával végzett hegesztésnek is lehet nevezni. Az ívhúzás megolvasztja az elektródát, annak bevonata védő salakréteget képez. Lefutás Slope down" A TIG-hegesztés során lefutást alkalmaznak, ami révén az áramerősség meghatározott idő alatt, lassan csökken, hogy elkerülhető legyen a kráterek és/vagy a repedések kialakulása a hegesztés befejezésekor

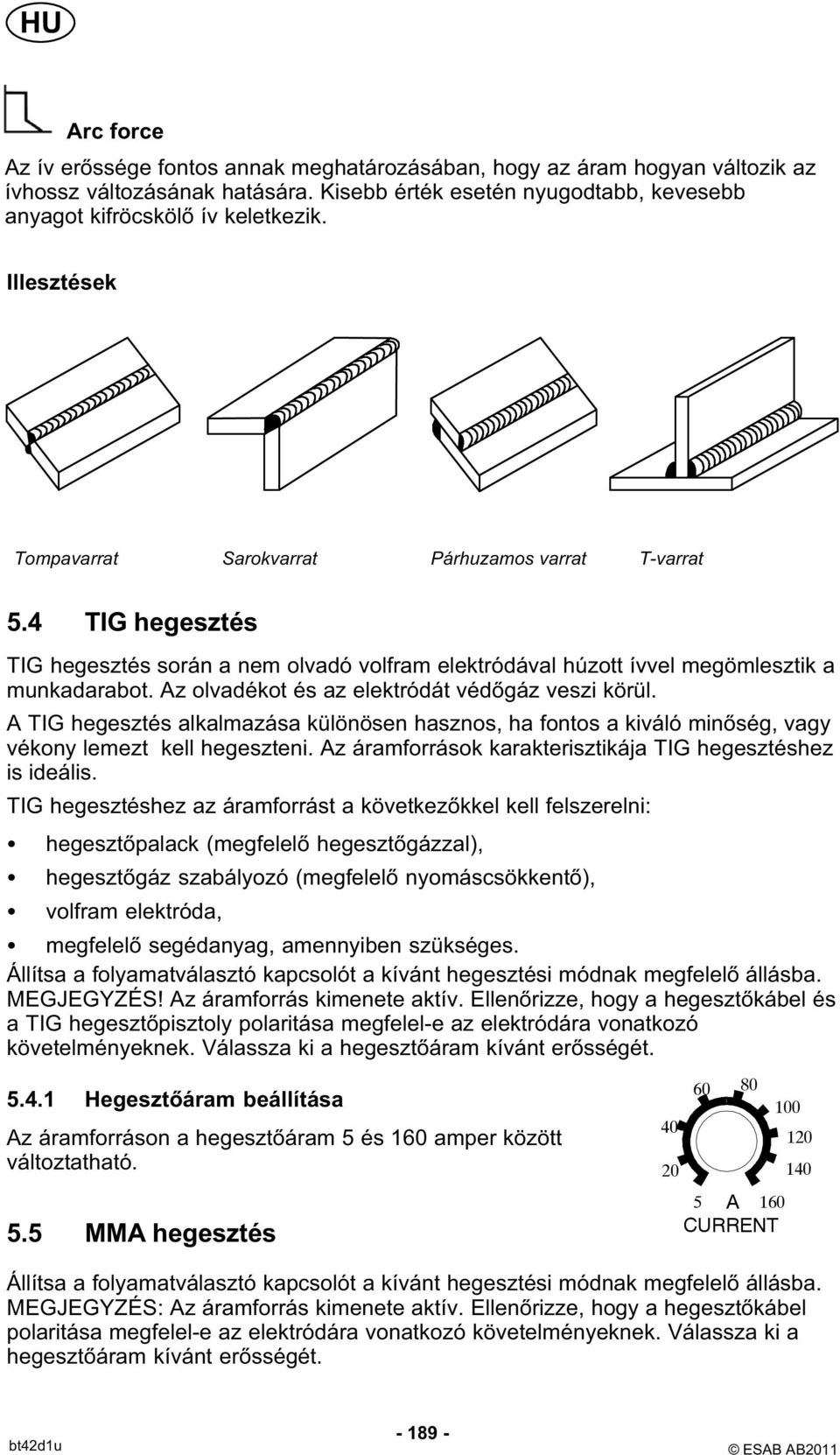

12 Arc force Az ív erőssége fontos annak meghatározásában, hogy az áram hogyan változik az ívhossz változásának hatására. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik. Illesztések Tompavarrat Sarokvarrat Párhuzamos varrat T-varrat 5.4 TIG hegesztés TIG hegesztés során a nem olvadó volfram elektródával húzott ívvel megömlesztik a munkadarabot. Az olvadékot és az elektródát védőgáz veszi körül. A TIG hegesztés alkalmazása különösen hasznos, ha fontos a kiváló minőség, vagy vékony lemezt kell hegeszteni. Az áramforrások karakterisztikája TIG hegesztéshez is ideális. TIG hegesztéshez az áramforrást a következőkkel kell felszerelni: hegesztőpalack (megfelelő hegesztőgázzal), hegesztőgáz szabályozó (megfelelő nyomáscsökkentő), volfram elektróda, megfelelő segédanyag, amennyiben szükséges. Állítsa a folyamatválasztó kapcsolót a kívánt hegesztési módnak megfelelő állásba. MEGJEGYZÉS! Az áramforrás kimenete aktív. Ellenőrizze, hogy a hegesztőkábel és a TIG hegesztőpisztoly polaritása megfelel-e az elektródára vonatkozó követelményeknek. Válassza ki a hegesztőáram kívánt erősségét Hegesztőáram beállítása Az áramforráson a hegesztőáram 5 és 160 amper között változtatható. 5.5 MMA hegesztés 5 A 160 CURRENT Állítsa a folyamatválasztó kapcsolót a kívánt hegesztési módnak megfelelő állásba. MEGJEGYZÉS: Az áramforrás kimenete aktív. Ellenőrizze, hogy a hegesztőkábel polaritása megfelel-e az elektródára vonatkozó követelményeknek. Válassza ki a hegesztőáram kívánt erősségét

13 5.5.1 Hegesztőáram beállítása Az áramforráson a hegesztőáram 5 és 160 amper között változtatható Arc force Az arc force a gombbal módosítható A 160 CURRENT ARC FORCE(MMA) Ívhúzás SLOPE DOWN (TIG) Az MMA-hegesztést bevonatos elektródával végzett hegesztésnek is nevezik. Az ívhúzás megolvasztja az elektródát, annak bevonata pedig védőréteget képez. Ha ívhúzáskor az elektróda hegyét hozzáérintik a fémhez, az azonnal megolvad és hozzátapad a fémhez, lehetetlenné téve a folyamatos hegesztést. Ezért úgy kell ívet húzni, mintha gyufát gyújtana. Röviden érintse hozzá az elektródát a fémhez, majd emelje fel, hogy elérje a megfelelő ívhosszat (kb. 2 mm). Ha az ív túl hosszú, megszakad és szikrázni fog, majd teljesen kialszik. Miután ívet húzott, mozgassa az elektródát jobbról balra. Az elektróda 60 -os szöget zárjon be a fémmel Az elektróda kezelése Az MMA hegesztés háromféle mozdulatsorral végezhető: az elektróda a tengelyek mentén mozog az olvadék irányában [1]; kis oszcilláció lehet szükséges az olvadék kívánt szélességének eléréséhez [2]; az elektróda a hegesztés irányába mozog [3]. A kezelő a hegesztett kapcsolat élessége, a hegesztési pozíció, az elektróda specifikációja, a hegesztőáram nagysága, saját ügyessége és egyéb szempontok alapján dönti el, melyik megoldást választja az elektróda kezelésére. elektróda hegesztési varrat munkadara b 1 mozgó elektróda 2 elektróda oszcilláció (jobb és bal) 3 az elektróda a hegesztés irányában halad Az elektróda védelme Ha a hegesztés során a volfram elektróda közvetlenül érintkezne a munkadarabbal (hozzáérne ahhoz) és rövidzárlatot okozna, a hegesztő áram minimálisra esik, hogy meghosszabítsa az elektróda élettartamát

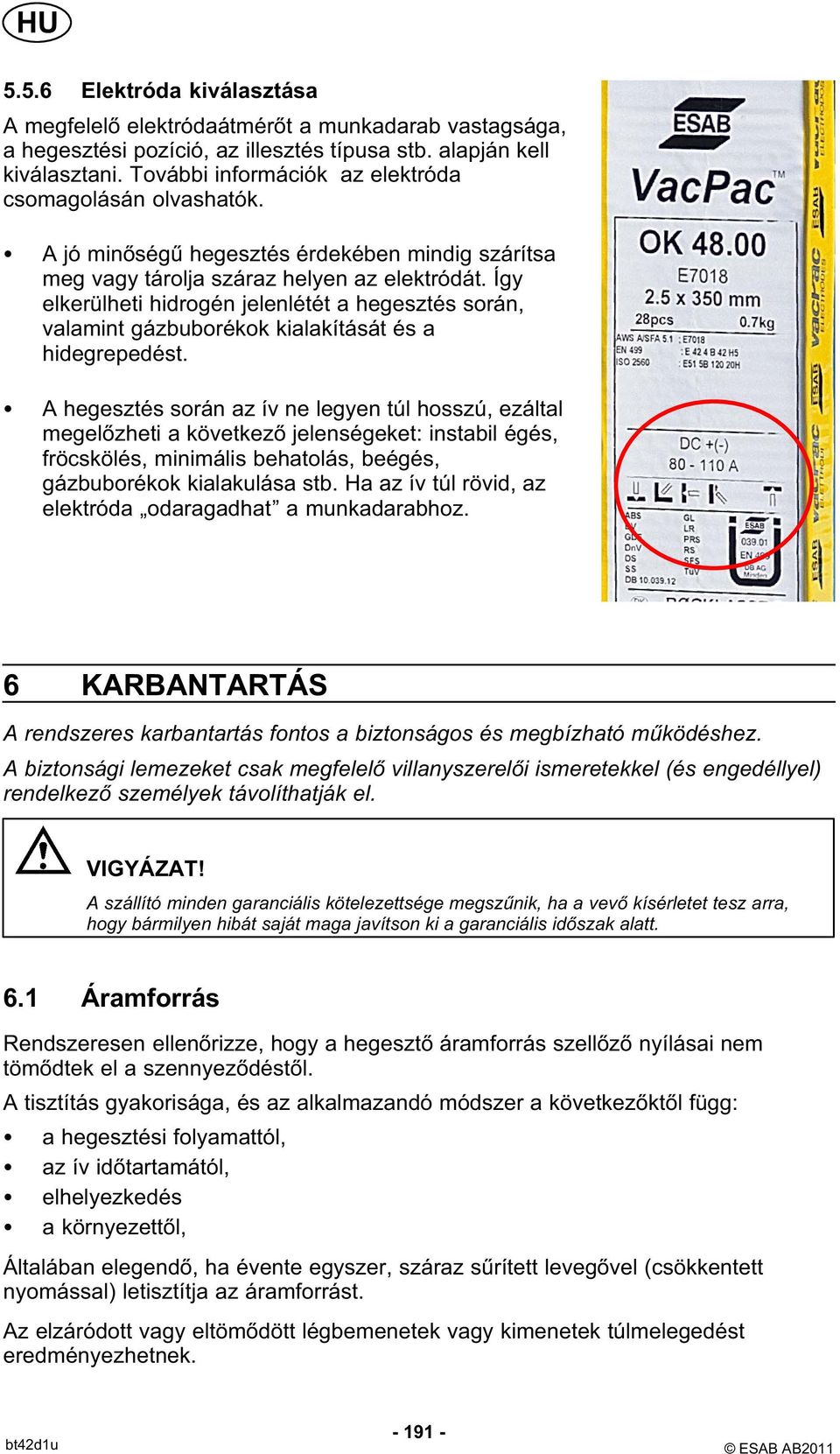

14 5.5.6 Elektróda kiválasztása A megfelelő elektródaátmérőt a munkadarab vastagsága, a hegesztési pozíció, az illesztés típusa stb. alapján kell kiválasztani. További információk az elektróda csomagolásán olvashatók. A jó minőségű hegesztés érdekében mindig szárítsa meg vagy tárolja száraz helyen az elektródát. Így elkerülheti hidrogén jelenlétét a hegesztés során, valamint gázbuborékok kialakítását és a hidegrepedést. A hegesztés során az ív ne legyen túl hosszú, ezáltal megelőzheti a következő jelenségeket: instabil égés, fröcskölés, minimális behatolás, beégés, gázbuborékok kialakulása stb. Ha az ív túl rövid, az elektróda odaragadhat a munkadarabhoz. 6 KARBANTARTÁS A rendszeres karbantartás fontos a biztonságos és megbízható működéshez. A biztonsági lemezeket csak megfelelő villanyszerelői ismeretekkel (és engedéllyel) rendelkező személyek távolíthatják el. VIGYÁZAT! A szállító minden garanciális kötelezettsége megszűnik, ha a vevő kísérletet tesz arra, hogy bármilyen hibát saját maga javítson ki a garanciális időszak alatt. 6.1 Áramforrás Rendszeresen ellenőrizze, hogy a hegesztő áramforrás szellőző nyílásai nem tömődtek el a szennyeződéstől. A tisztítás gyakorisága, és az alkalmazandó módszer a következőktől függ: a hegesztési folyamattól, az ív időtartamától, elhelyezkedés a környezettől, Általában elegendő, ha évente egyszer, száraz sűrített levegővel (csökkentett nyomással) letisztítja az áramforrást. Az elzáródott vagy eltömődött légbemenetek vagy kimenetek túlmelegedést eredményezhetnek

15 6.2 Hegesztőpisztoly A problémamentes hegesztés érdekében a kopó alkatrészeket rendszeresen meg kell tisztítani és ki kell cserélni. 7 HIBAKERESÉS Mielőtt értesítené a szakszervizt, próbálkozzon az alább javasolt ellenőrzési és vizsgálati módszerekkel: A hiba típusa A hiba megszüntetésére tett intézkedés Nincs ív Ellenőrizze, hogy a főkapcsoló be van-e kapcsolva. Ellenőrizze, hogy a hegesztőáram munka- és testkábelei helyesen legyenek csatlakoztatva. Ellenőrizze, hogy a helyes áramérték legyen beállítva. Ellenőrizze, hogy az MCB nem kapcsolt-e le. Hegesztés közben megszakad a hegesztőáram. Ellenőrizze, hogy nem aktiválódott-e a túlmelegedés ellen védő relé (ha igen, világít az előlapon lévő narancsszínű lámpa). Ellenőrizze a villamos hálózat biztosítékait. A hőkioldó gyakran működésbe lép. Ellenőrizze, hogy nincs-e eltömődve a légszűrő. Győződjön meg arról, hogy nem lépték-e túl az áramforrásra megadott határértékeket (azaz a berendezés nincs-e túlterhelve). Gyenge hegesztési teljesítmény Ellenőrizze, hogy a hegesztőáram munka- és testkábelei helyesen legyenek csatlakoztatva. Ellenőrizze, hogy a helyes áramérték legyen beállítva. Ellenőrizze, hogy megfelelő elektródákat használjon. Ellenőrizze a gáz áramlását. 8 RENDELÉS Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerelő végezhet. Csak eredeti ESAB pótalkatrészeket és kopó alkatrészeket használjon. A Tig 160 kialakítása és tesztelése az EN , és az EN nemzetközi és európai szabványok szerinti. A szervizelést vagy javítást végző szerviz feladata annak ellenőrzése, hogy a termék még megfelel-e a felsorolt szabványoknak. Pótalkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát. 9 LESZERELÉS ÉS SELEJTEZÉS A hegesztőberendezés főleg acél, műanyag és színesfém elemekből áll, amelyeket a helyi környezetvédelmi előírásoknak megfelelően kell kezelni. A hűtőközeget szintén a helyi környezetvédelmi előírásoknak megfelelően kell kezelni

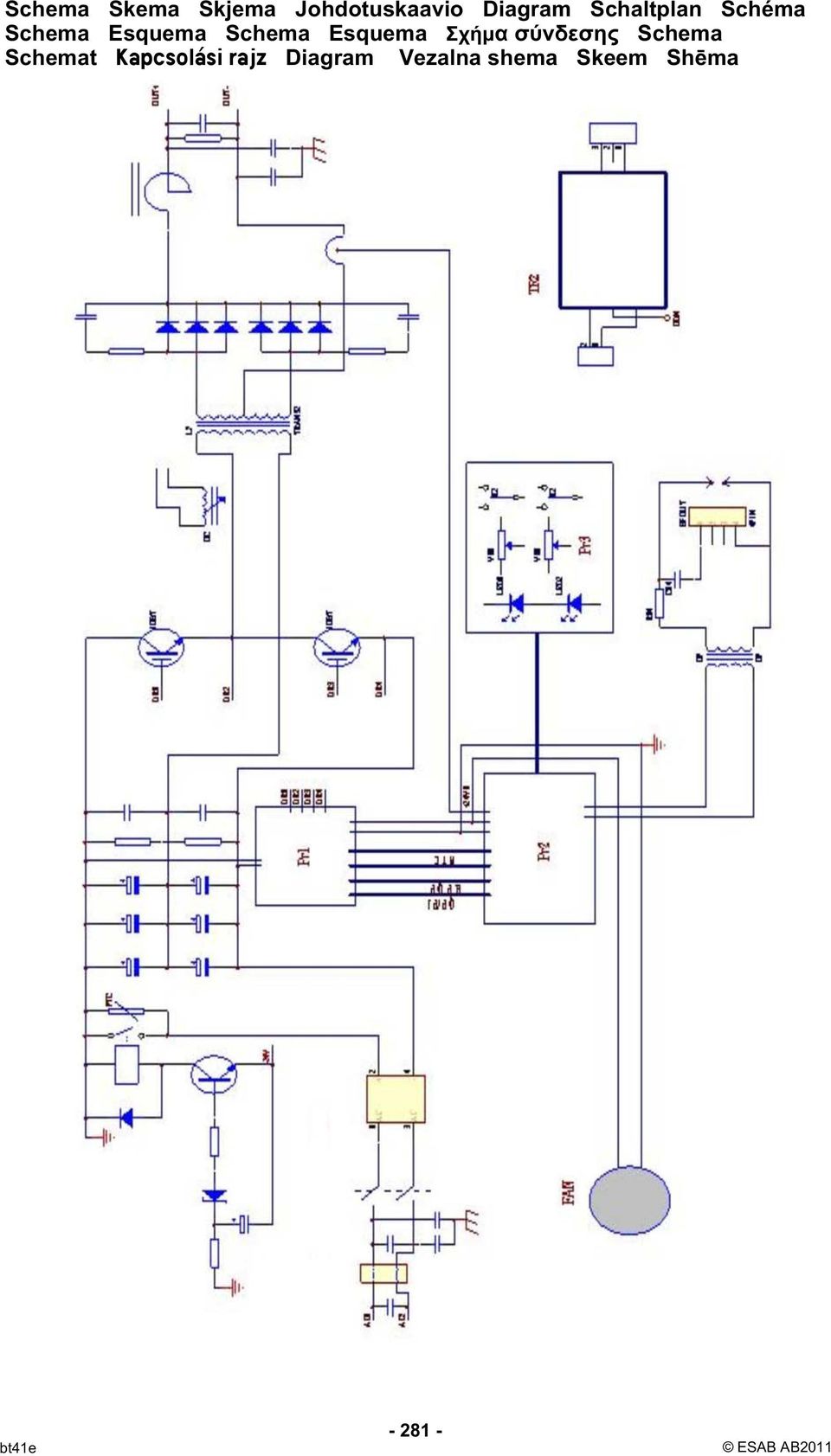

16 Schema Skema Skjema Johdotuskaavio Diagram Schaltplan Schéma Schema Esquema Schema Esquema Σχήμα σύνδεσης Schema Schemat Kapcsolási rajz Diagram Vezalna shema Skeem Shēma Diagrama Схема Diagramă ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ bt41e

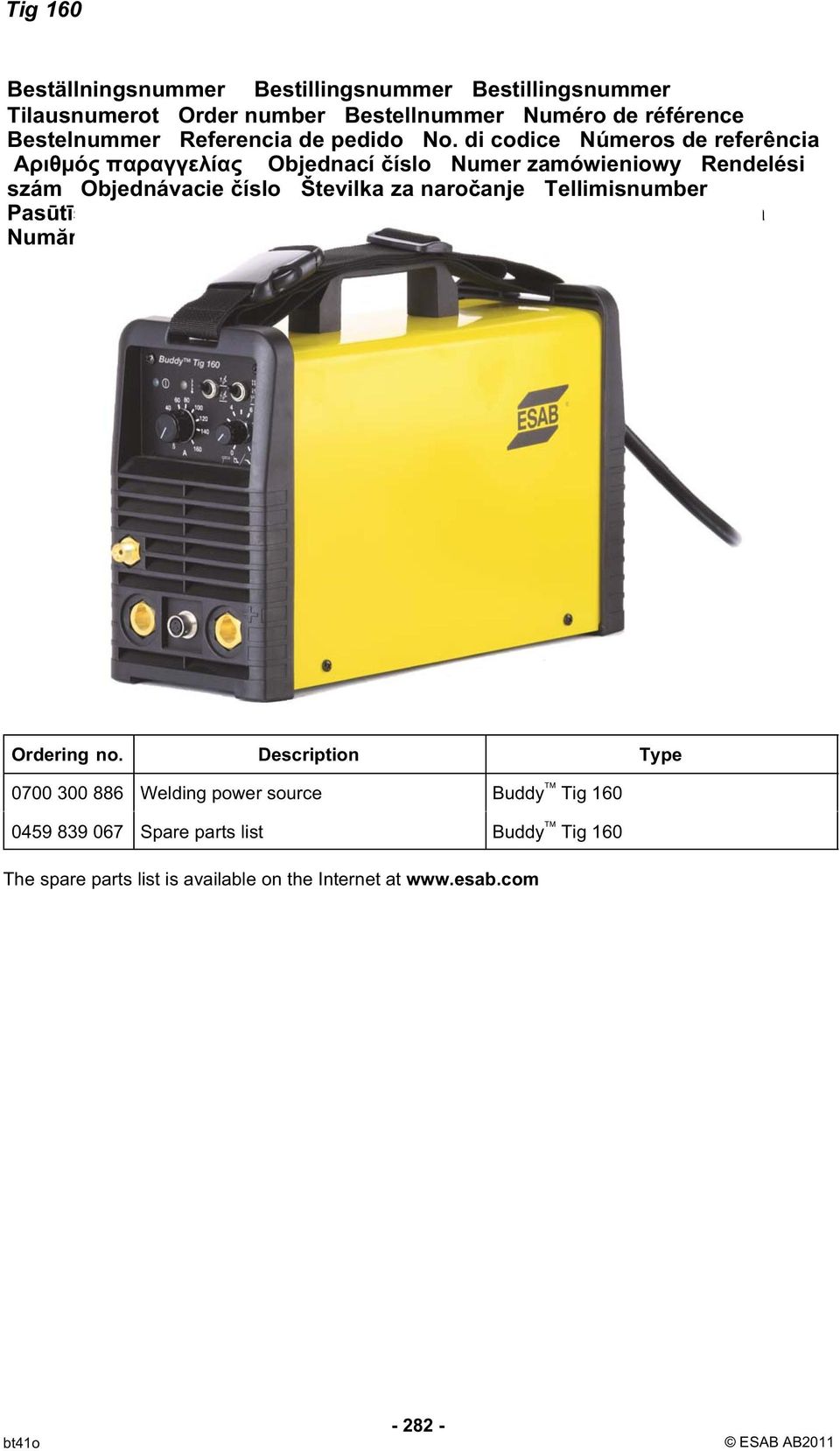

17 Tig 160 Beställningsnummer Bestillingsnummer Bestillingsnummer Tilausnumerot Order number Bestellnummer Numéro de référence Bestelnummer Referencia de pedido No. di codice Números de referência Αριθμός παραγγελίας Objednací číslo Numer zamówieniowy Rendelési szám Objednávacie číslo Številka za naročanje Tellimisnumber Pasūtīšanas numurs Užsakymo numeris Каталожен номер за заявка Număr de catalog ΑΡΙΘΜΌΣ ΠΑΡΑΓΓΕΛIΑΣ Ordering no. Description Type Welding power source Buddy Tig Spare parts list Buddy Tig 160 The spare parts list is available on the Internet at bt41o

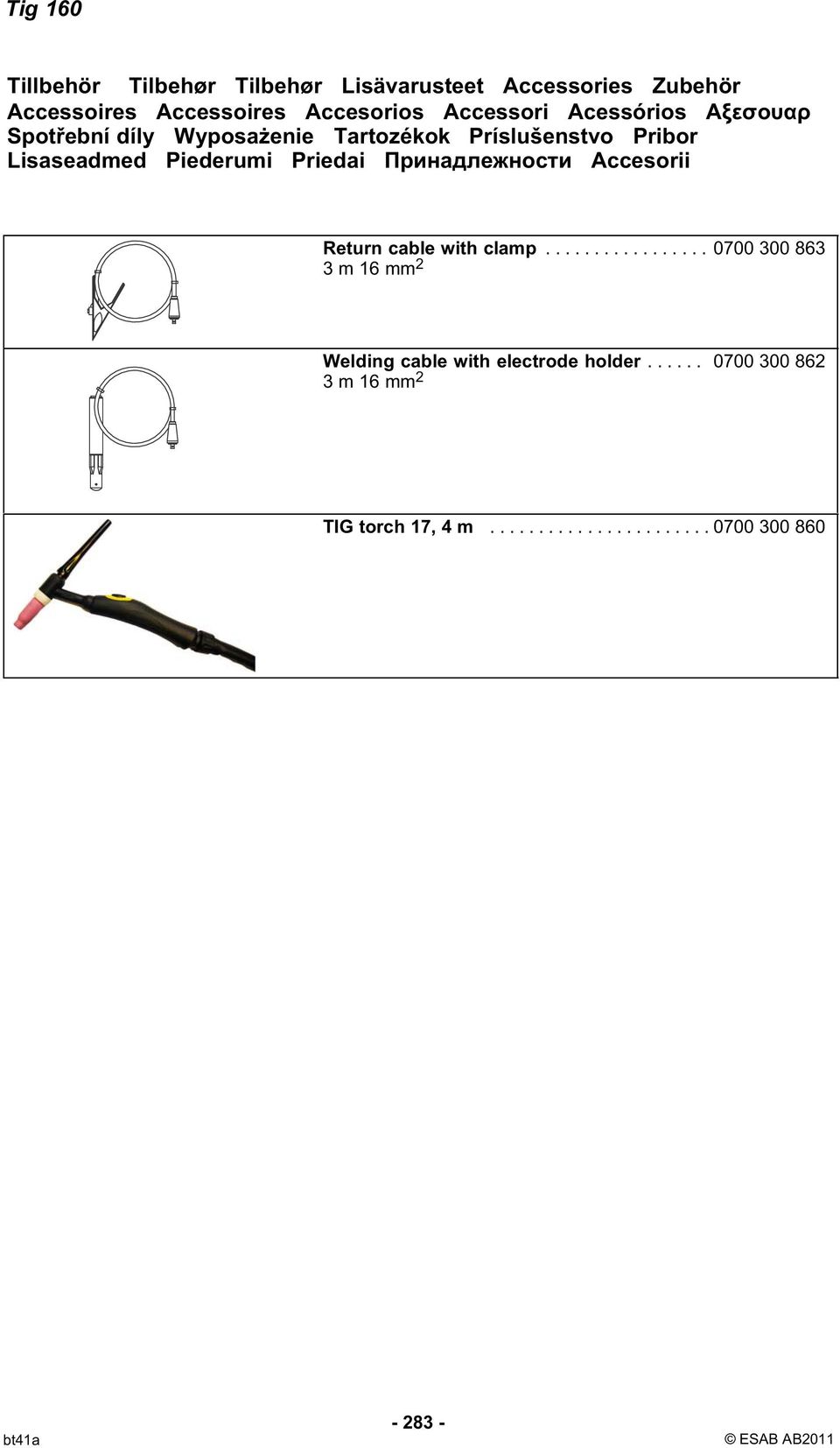

18 Tig 160 Tillbehör Tilbehør Tilbehør Lisävarusteet Accessories Zubehör Accessoires Accessoires Accesorios Accessori Acessórios Aξεσουαρ Spotřební díly Wyposażenie Tartozékok Príslušenstvo Pribor Lisaseadmed Piederumi Priedai Принадлежности Accesorii ΑΞΕΣΟΥΑΡ WYPOSAŻENIE Return cable with clamp m 16 mm 2 Welding cable with electrode holder m 16 mm 2 TIG torch 17, 4 m bt41a

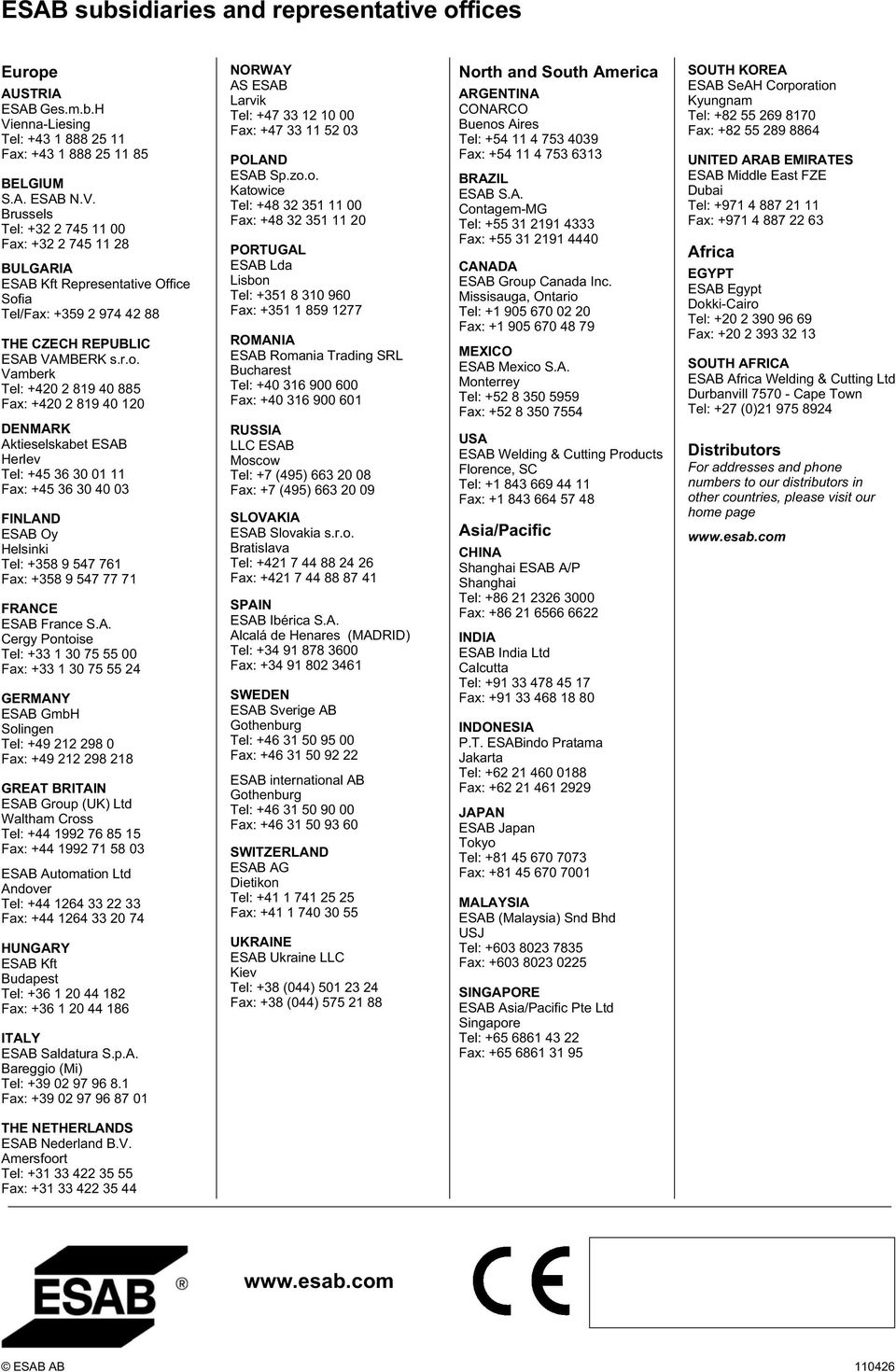

19 ESAB subsidiaries and representative offices Europe AUSTRIA ESAB Ges.m.b.H Vienna-Liesing Tel: Fax: BELGIUM S.A. ESAB N.V. Brussels Tel: Fax: BULGARIA ESAB Kft Representative Office Sofia Tel/Fax: THE CZECH REPUBLIC ESAB VAMBERK s.r.o. Vamberk Tel: Fax: DENMARK Aktieselskabet ESAB Herlev Tel: Fax: FINLAND ESAB Oy Helsinki Tel: Fax: FRANCE ESAB France S.A. Cergy Pontoise Tel: Fax: GERMANY ESAB GmbH Solingen Tel: Fax: GREAT BRITAIN ESAB Group (UK) Ltd Waltham Cross Tel: Fax: ESAB Automation Ltd Andover Tel: Fax: HUNGARY ESAB Kft Budapest Tel: Fax: ITALY ESAB Saldatura S.p.A. Bareggio (Mi) Tel: Fax: NORWAY AS ESAB Larvik Tel: Fax: POLAND ESAB Sp.zo.o. Katowice Tel: Fax: PORTUGAL ESAB Lda Lisbon Tel: Fax: ROMANIA ESAB Romania Trading SRL Bucharest Tel: Fax: RUSSIA LLC ESAB Moscow Tel: +7 (495) Fax: +7 (495) SLOVAKIA ESAB Slovakia s.r.o. Bratislava Tel: Fax: SPAIN ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: Fax: SWEDEN ESAB Sverige AB Gothenburg Tel: Fax: ESAB international AB Gothenburg Tel: Fax: SWITZERLAND ESAB AG Dietikon Tel: Fax: UKRAINE ESAB Ukraine LLC Kiev Tel: +38 (044) Fax: +38 (044) North and South America ARGENTINA CONARCO Buenos Aires Tel: Fax: BRAZIL ESAB S.A. Contagem-MG Tel: Fax: CANADA ESAB Group Canada Inc. Missisauga, Ontario Tel: Fax: MEXICO ESAB Mexico S.A. Monterrey Tel: Fax: USA ESAB Welding & Cutting Products Florence, SC Tel: Fax: Asia/Pacific CHINA Shanghai ESAB A/P Shanghai Tel: Fax: INDIA ESAB India Ltd Calcutta Tel: Fax: INDONESIA P.T. ESABindo Pratama Jakarta Tel: Fax: JAPAN ESAB Japan Tokyo Tel: Fax: MALAYSIA ESAB (Malaysia) Snd Bhd USJ Tel: Fax: SINGAPORE ESAB Asia/Pacific Pte Ltd Singapore Tel: Fax: SOUTH KOREA ESAB SeAH Corporation Kyungnam Tel: Fax: UNITED ARAB EMIRATES ESAB Middle East FZE Dubai Tel: Fax: Africa EGYPT ESAB Egypt Dokki-Cairo Tel: Fax: SOUTH AFRICA ESAB Africa Welding & Cutting Ltd Durbanvill Cape Town Tel: +27 (0) Distributors For addresses and phone numbers to our distributors in other countries, please visit our home page THE NETHERLANDS ESAB Nederland B.V. Amersfoort Tel: Fax: ESAB AB
