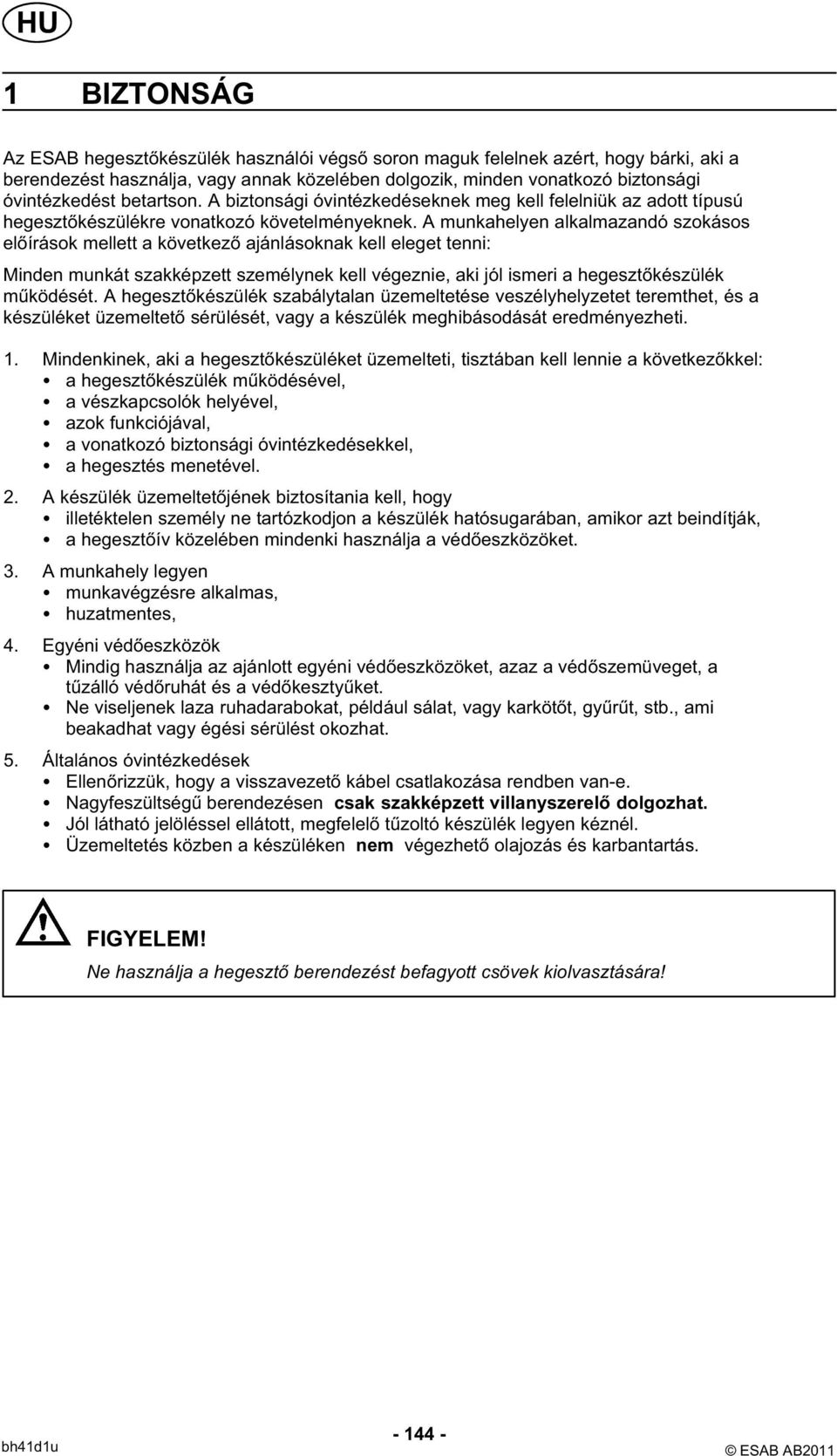

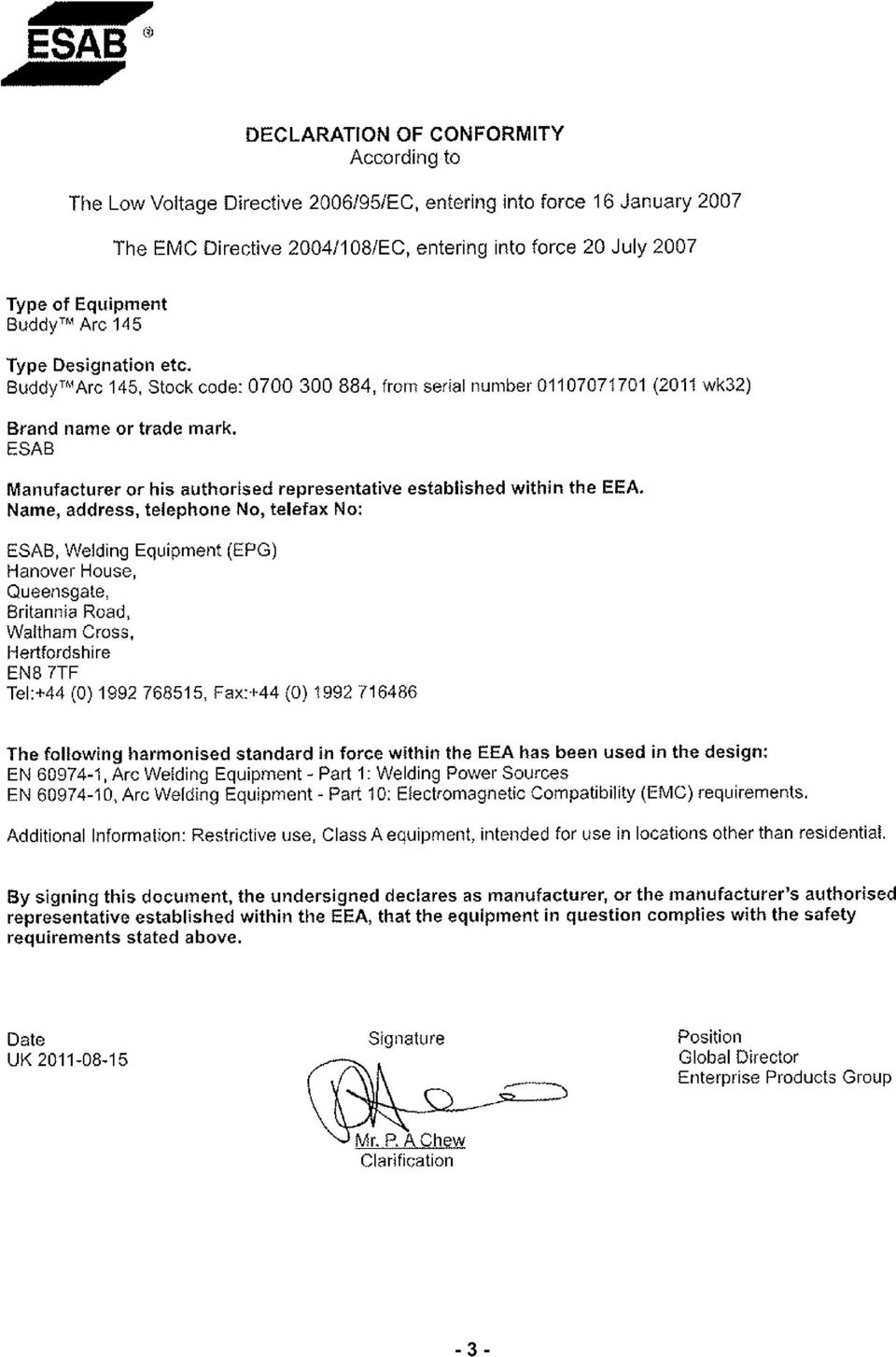

5 HU 1 BIZTONSÁG Az ESAB hegesztőkészülék használói végső soron maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú hegesztőkészülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak kell eleget tenni: Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a hegesztőkészülék működését. A hegesztőkészülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti. 1. Mindenkinek, aki a hegesztőkészüléket üzemelteti, tisztában kell lennie a következőkkel: a hegesztőkészülék működésével, a vészkapcsolók helyével, azok funkciójával, a vonatkozó biztonsági óvintézkedésekkel, a hegesztés menetével. 2. A készülék üzemeltetőjének biztosítania kell, hogy illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt beindítják, a hegesztőív közelében mindenki használja a védőeszközöket. 3. A munkahely legyen munkavégzésre alkalmas, huzatmentes, 4. Egyéni védőeszközök Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a tűzálló védőruhát és a védőkesztyűket. Ne viseljenek laza ruhadarabokat, például sálat, vagy karkötőt, gyűrűt, stb., ami beakadhat vagy égési sérülést okozhat. 5. Általános óvintézkedések Ellenőrizzük, hogy a visszavezető kábel csatlakozása rendben van-e. Nagyfeszültségű berendezésen csak szakképzett villanyszerelő dolgozhat. Jól látható jelöléssel ellátott, megfelelő tűzoltó készülék legyen kéznél. Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás. FIGYELEM! Ne használja a hegesztő berendezést befagyott csövek kiolvasztására! bh41d1u

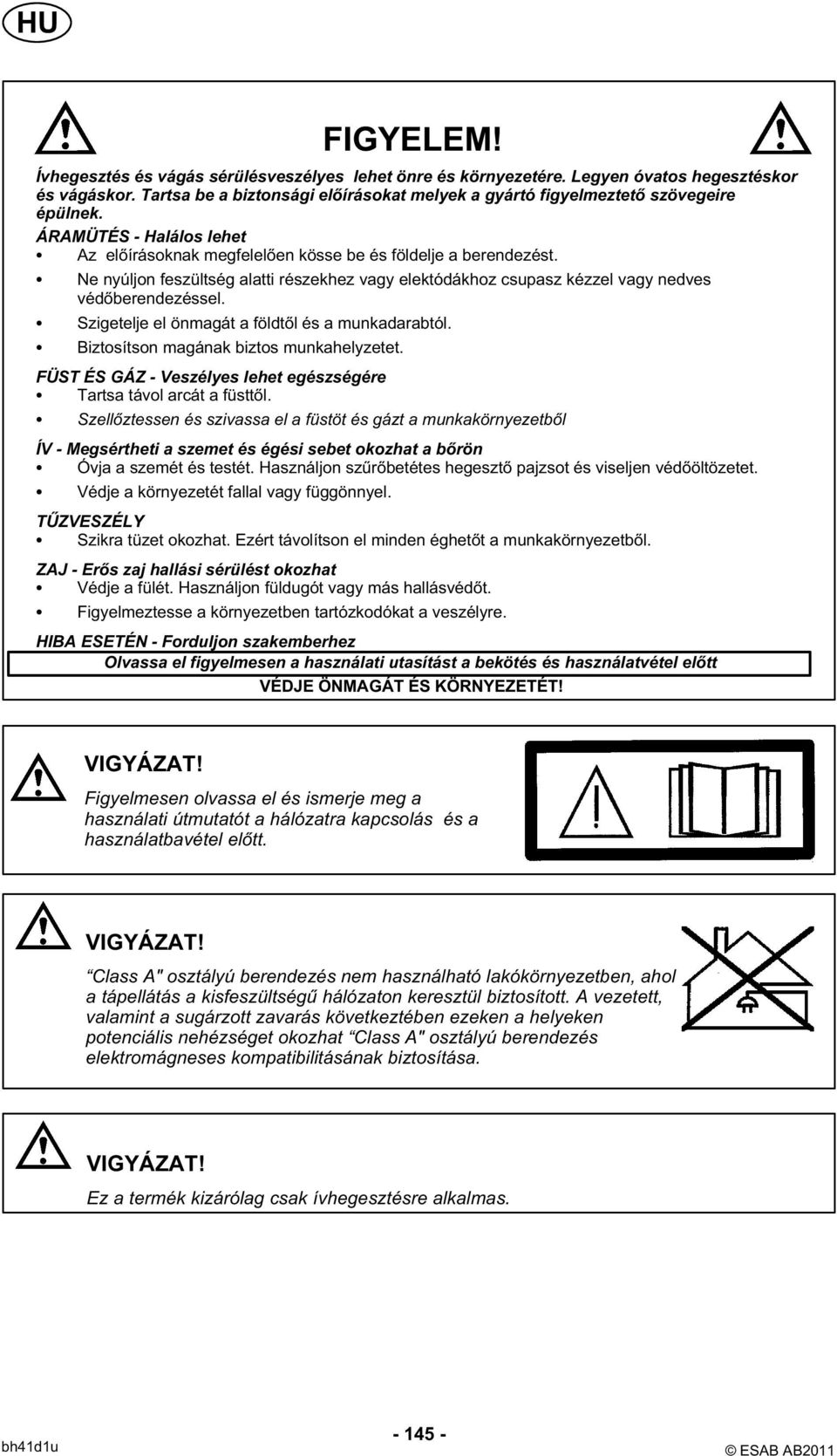

6 HU FIGYELEM! Ívhegesztés és vágás sérülésveszélyes lehet önre és környezetére. Legyen óvatos hegesztéskor és vágáskor. Tartsa be a biztonsági előírásokat melyek a gyártó figyelmeztető szövegeire épülnek. ÁRAMÜTÉS - Halálos lehet Az előírásoknak megfelelően kösse be és földelje a berendezést. Ne nyúljon feszültség alatti részekhez vagy elektódákhoz csupasz kézzel vagy nedves védőberendezéssel. Szigetelje el önmagát a földtől és a munkadarabtól. Biztosítson magának biztos munkahelyzetet. FÜST ÉS GÁZ - Veszélyes lehet egészségére Tartsa távol arcát a füsttől. Szellőztessen és szivassa el a füstöt és gázt a munkakörnyezetből ÍV - Megsértheti a szemet és égési sebet okozhat a bőrön Óvja a szemét és testét. Használjon szűrőbetétes hegesztő pajzsot és viseljen védőöltözetet. Védje a környezetét fallal vagy függönnyel. TŰZVESZÉLY Szikra tüzet okozhat. Ezért távolítson el minden éghetőt a munkakörnyezetből. ZAJ - Erős zaj hallási sérülést okozhat Védje a fülét. Használjon füldugót vagy más hallásvédőt. Figyelmeztesse a környezetben tartózkodókat a veszélyre. HIBA ESETÉN - Forduljon szakemberhez Olvassa el figyelmesen a használati utasítást a bekötés és használatvétel előtt VÉDJE ÖNMAGÁT ÉS KÖRNYEZETÉT! VIGYÁZAT! Figyelmesen olvassa el és ismerje meg a használati útmutatót a hálózatra kapcsolás és a használatbavétel előtt. VIGYÁZAT! Class A" osztályú berendezés nem használható lakókörnyezetben, ahol a tápellátás a kisfeszültségű hálózaton keresztül biztosított. A vezetett, valamint a sugárzott zavarás következtében ezeken a helyeken potenciális nehézséget okozhat Class A" osztályú berendezés elektromágneses kompatibilitásának biztosítása. VIGYÁZAT! Ez a termék kizárólag csak ívhegesztésre alkalmas. bh41d1u

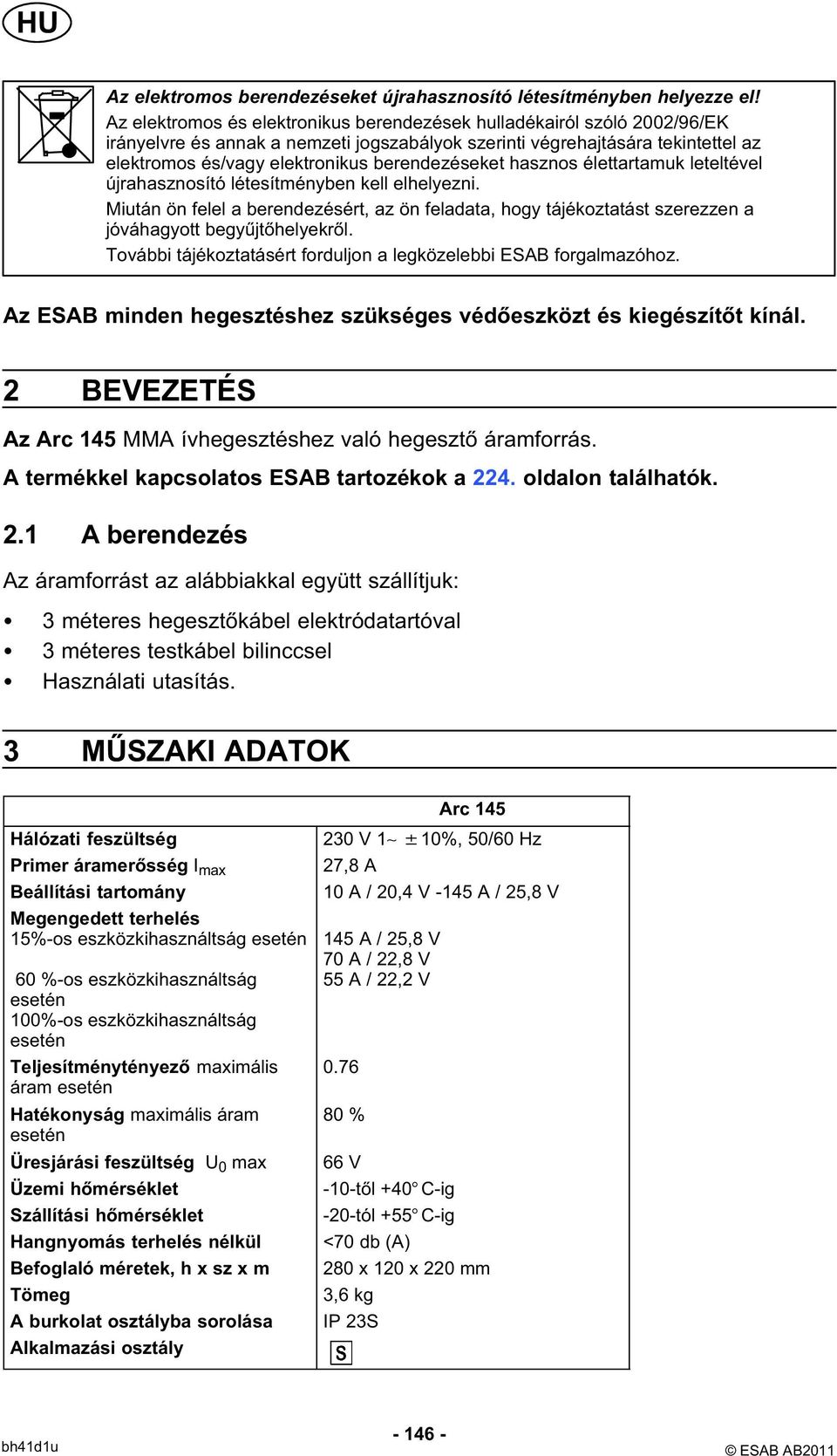

7 HU Az elektromos berendezéseket újrahasznosító létesítményben helyezze el! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni. Miután ön felel a berendezésért, az ön feladata, hogy tájékoztatást szerezzen a jóváhagyott begyűjtőhelyekről. További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz. Az ESAB minden hegesztéshez szükséges védőeszközt és kiegészítőt kínál. 2 BEVEZETÉS Az Arc 145 MMA ívhegesztéshez való hegesztő áramforrás. A termékkel kapcsolatos ESAB tartozékok a 224. oldalon találhatók. 2.1 A berendezés Az áramforrást az alábbiakkal együtt szállítjuk: 3 méteres hegesztőkábel elektródatartóval 3 méteres testkábel bilinccsel Használati utasítás. 3 MŰSZAKI ADATOK Hálózati feszültség Primer áramerősség I max Beállítási tartomány Megengedett terhelés 15%-os eszközkihasználtság esetén 60 %-os eszközkihasználtság esetén 100%-os eszközkihasználtság esetén Teljesítménytényező maximális áram esetén Hatékonyság maximális áram esetén Üresjárási feszültség U 0 max Üzemi hőmérséklet Szállítási hőmérséklet Hangnyomás terhelés nélkül Befoglaló méretek, h x sz x m Tömeg A burkolat osztályba sorolása Alkalmazási osztály Arc V 1 10%, 50/60 Hz 27,8 A 10 A / 20,4 V -145 A / 25,8 V 145 A / 25,8 V 70 A / 22,8 V 55 A / 22,2 V % 66 V -10-től +40 C-ig -20-tól +55 C-ig <70 db (A) 280 x 120 x 220 mm 3,6 kg IP 23S bh41d1u

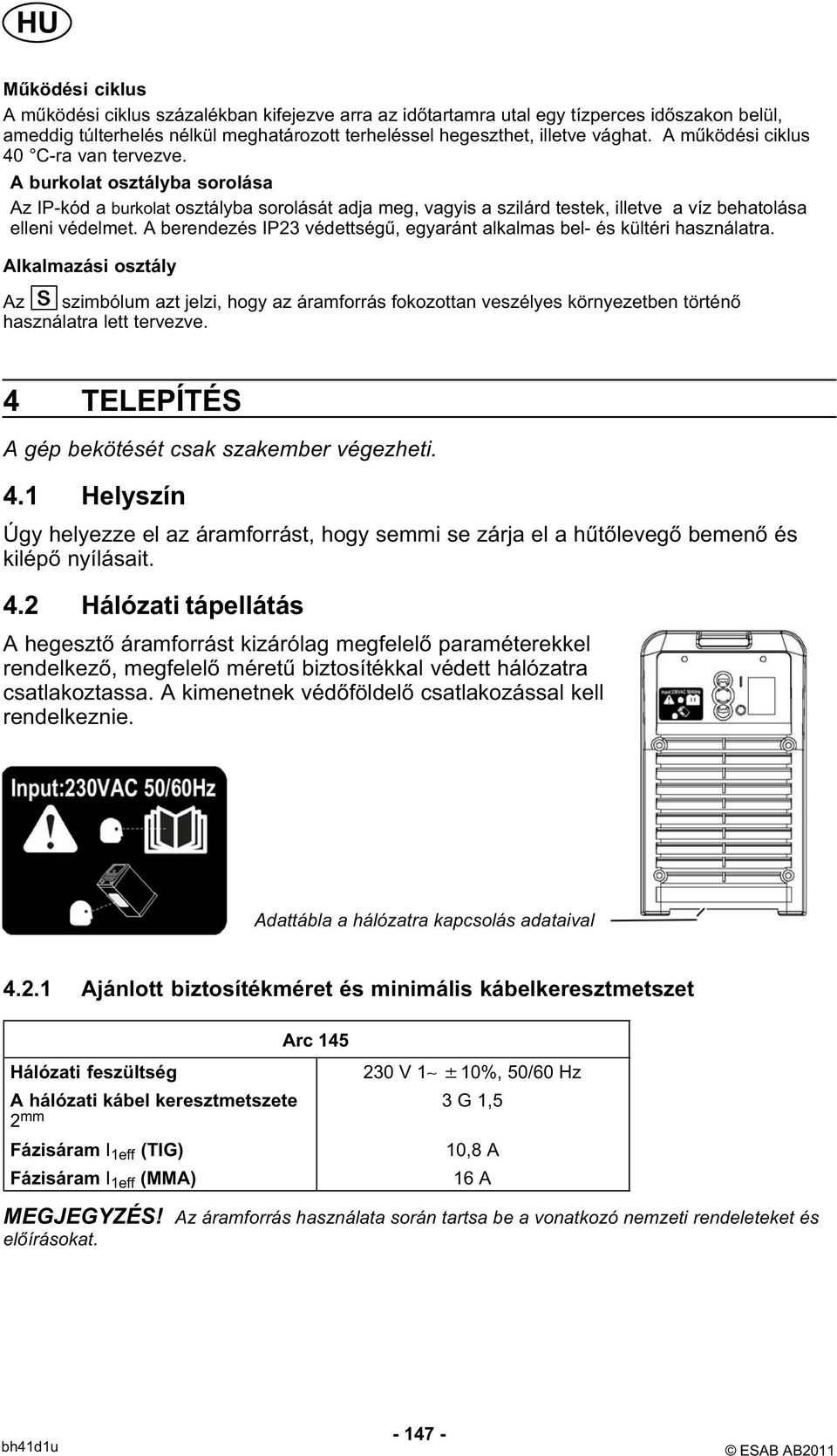

8 HU Működési ciklus A működési ciklus százalékban kifejezve arra az időtartamra utal egy tízperces időszakon belül, ameddig túlterhelés nélkül meghatározott terheléssel hegeszthet, illetve vághat. A működési ciklus 40 C-ra van tervezve. A burkolat osztályba sorolása Az IP-kód a burkolat osztályba sorolását adja meg, vagyis a szilárd testek, illetve a víz behatolása elleni védelmet. A berendezés IP23 védettségű, egyaránt alkalmas bel- és kültéri használatra. Alkalmazási osztály Az szimbólum azt jelzi, hogy az áramforrás fokozottan veszélyes környezetben történő használatra lett tervezve. 4 TELEPÍTÉS A gép bekötését csak szakember végezheti. 4.1 Helyszín Úgy helyezze el az áramforrást, hogy semmi se zárja el a hűtőlevegő bemenő és kilépő nyílásait. 4.2 Hálózati tápellátás A hegesztő áramforrást kizárólag megfelelő paraméterekkel rendelkező, megfelelő méretű biztosítékkal védett hálózatra csatlakoztassa. A kimenetnek védőföldelő csatlakozással kell rendelkeznie. Adattábla a hálózatra kapcsolás adataival Ajánlott biztosítékméret és minimális kábelkeresztmetszet Hálózati feszültség Arc V 1 10%, 50/60 Hz A hálózati kábel keresztmetszete 2 mm 3 G 1,5 Fázisáram I 1eff (TIG) 10,8 A Fázisáram I 1eff (MMA) MEGJEGYZÉS! Az áramforrás használata során tartsa be a vonatkozó nemzeti rendeleteket és előírásokat. 16 A bh41d1u

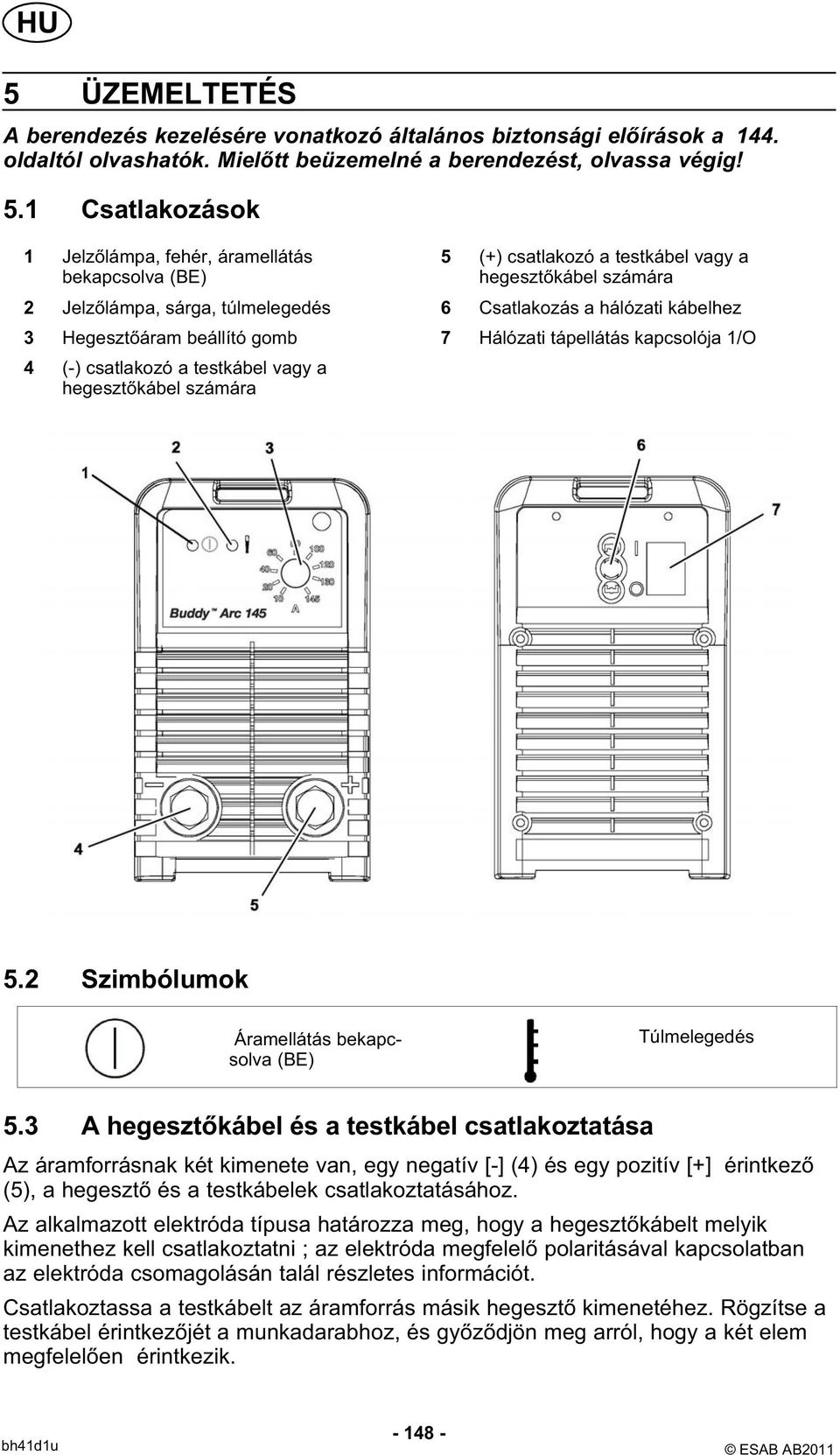

9 HU 5 ÜZEMELTETÉS A berendezés kezelésére vonatkozó általános biztonsági előírások a 144. oldaltól olvashatók. Mielőtt beüzemelné a berendezést, olvassa végig! 5.1 Csatlakozások 1 Jelzőlámpa, fehér, áramellátás bekapcsolva (BE) 5 (+) csatlakozó a testkábel vagy a hegesztőkábel számára 2 Jelzőlámpa, sárga, túlmelegedés 6 Csatlakozás a hálózati kábelhez 3 Hegesztőáram beállító gomb 7 Hálózati tápellátás kapcsolója 1/O 4 (-) csatlakozó a testkábel vagy a hegesztőkábel számára 5.2 Szimbólumok Áramellátás bekapcsolva (BE) Túlmelegedés 5.3 A hegesztőkábel és a testkábel csatlakoztatása Az áramforrásnak két kimenete van, egy negatív [-] (4) és egy pozitív [+] érintkező (5), a hegesztő és a testkábelek csatlakoztatásához. Az alkalmazott elektróda típusa határozza meg, hogy a hegesztőkábelt melyik kimenethez kell csatlakoztatni ; az elektróda megfelelő polaritásával kapcsolatban az elektróda csomagolásán talál részletes információt. Csatlakoztassa a testkábelt az áramforrás másik hegesztő kimenetéhez. Rögzítse a testkábel érintkezőjét a munkadarabhoz, és győződjön meg arról, hogy a két elem megfelelően érintkezik. bh41d1u

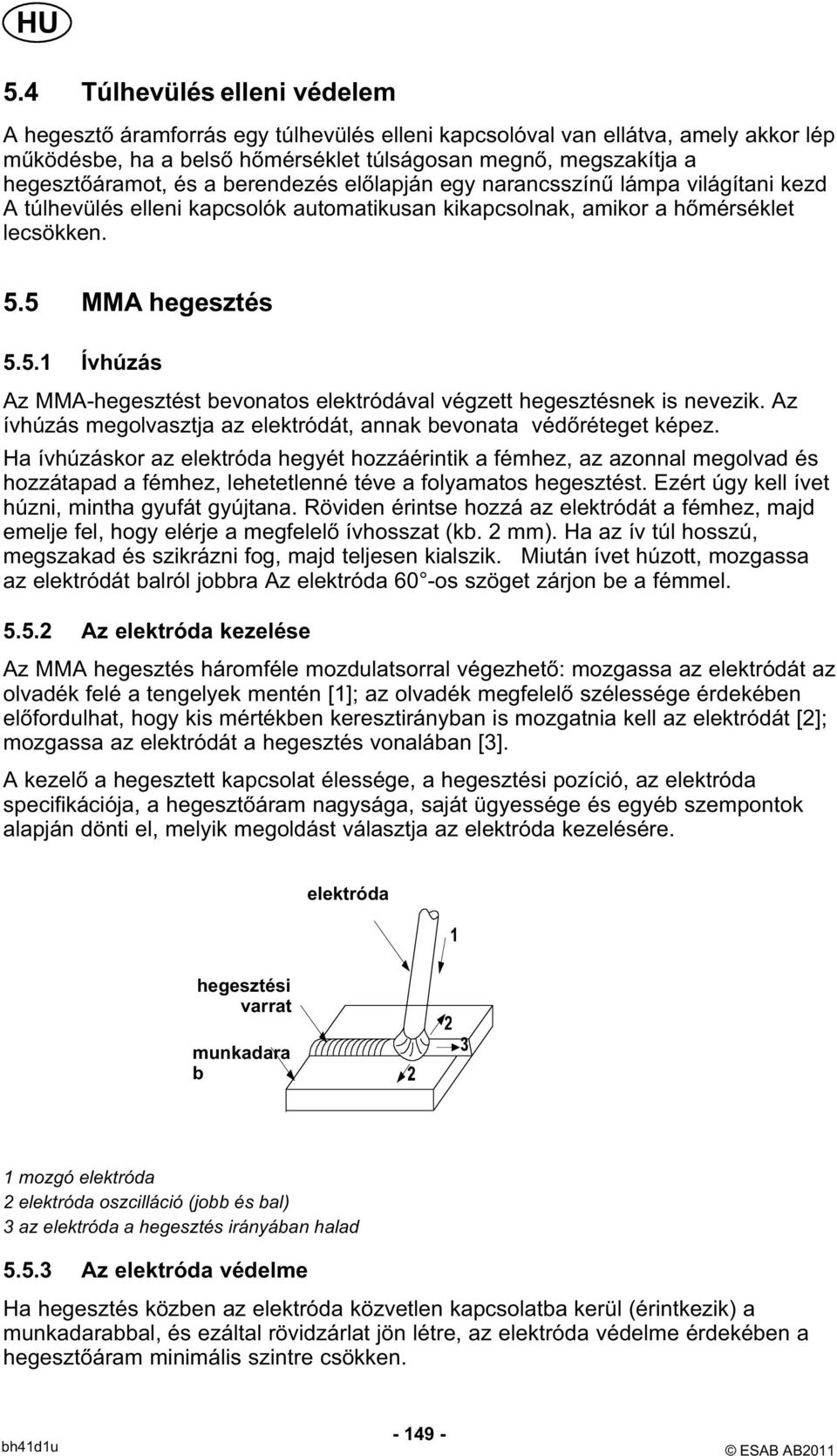

10 HU 5.4 Túlhevülés elleni védelem A hegesztő áramforrás egy túlhevülés elleni kapcsolóval van ellátva, amely akkor lép működésbe, ha a belső hőmérséklet túlságosan megnő, megszakítja a hegesztőáramot, és a berendezés előlapján egy narancsszínű lámpa világítani kezd A túlhevülés elleni kapcsolók automatikusan kikapcsolnak, amikor a hőmérséklet lecsökken. 5.5 MMA hegesztés Ívhúzás Az MMA-hegesztést bevonatos elektródával végzett hegesztésnek is nevezik. Az ívhúzás megolvasztja az elektródát, annak bevonata védőréteget képez. Ha ívhúzáskor az elektróda hegyét hozzáérintik a fémhez, az azonnal megolvad és hozzátapad a fémhez, lehetetlenné téve a folyamatos hegesztést. Ezért úgy kell ívet húzni, mintha gyufát gyújtana. Röviden érintse hozzá az elektródát a fémhez, majd emelje fel, hogy elérje a megfelelő ívhosszat (kb. 2 mm). Ha az ív túl hosszú, megszakad és szikrázni fog, majd teljesen kialszik. Miután ívet húzott, mozgassa az elektródát balról jobbra Az elektróda 60 -os szöget zárjon be a fémmel Az elektróda kezelése Az MMA hegesztés háromféle mozdulatsorral végezhető: mozgassa az elektródát az olvadék felé a tengelyek mentén [1]; az olvadék megfelelő szélessége érdekében előfordulhat, hogy kis mértékben keresztirányban is mozgatnia kell az elektródát [2]; mozgassa az elektródát a hegesztés vonalában [3]. A kezelő a hegesztett kapcsolat élessége, a hegesztési pozíció, az elektróda specifikációja, a hegesztőáram nagysága, saját ügyessége és egyéb szempontok alapján dönti el, melyik megoldást választja az elektróda kezelésére. elektróda hegesztési varrat munkadara b 1 mozgó elektróda 2 elektróda oszcilláció (jobb és bal) 3 az elektróda a hegesztés irányában halad Az elektróda védelme Ha hegesztés közben az elektróda közvetlen kapcsolatba kerül (érintkezik) a munkadarabbal, és ezáltal rövidzárlat jön létre, az elektróda védelme érdekében a hegesztőáram minimális szintre csökken. bh41d1u

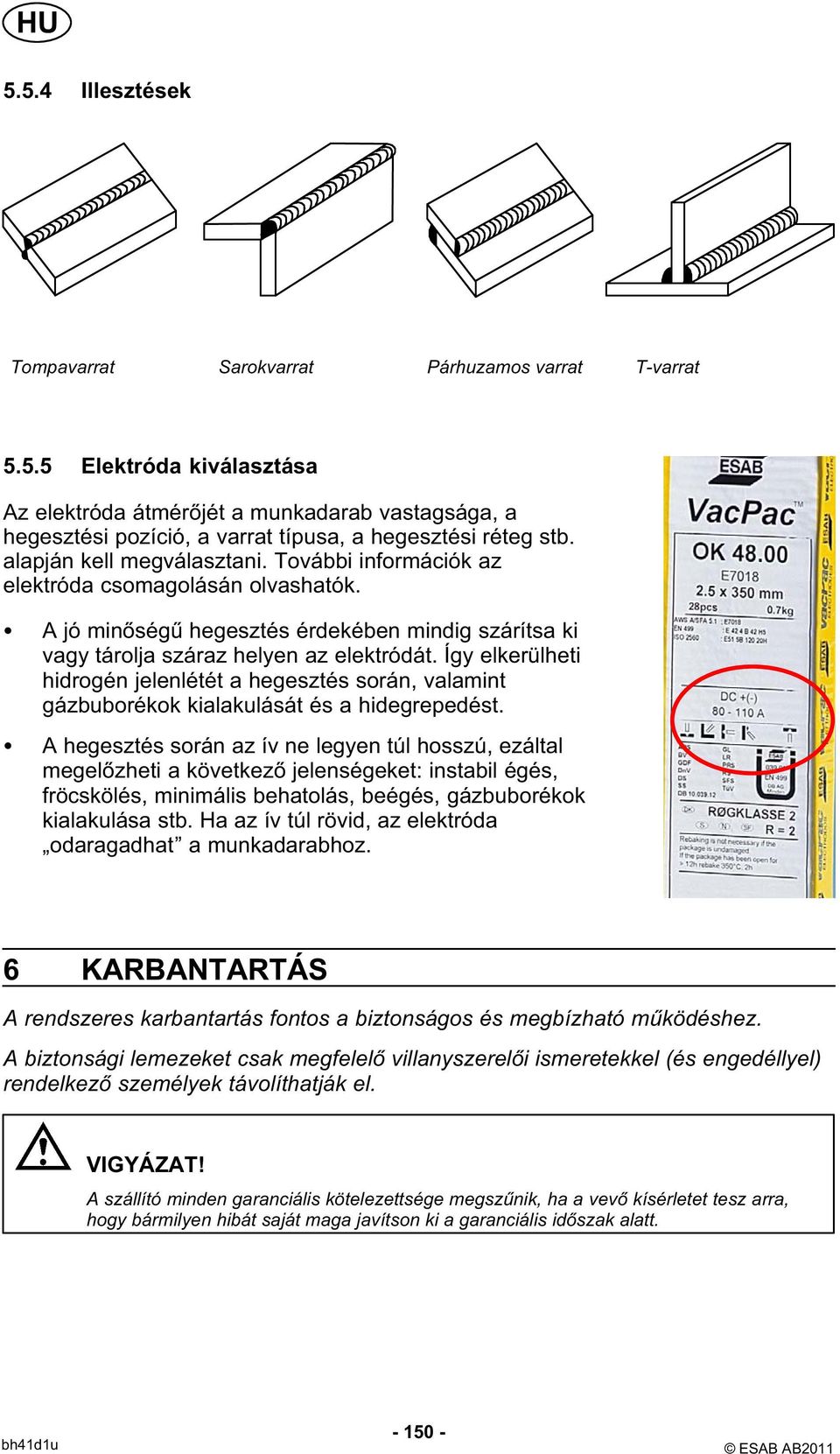

11 HU Illesztések Tompavarrat Sarokvarrat Párhuzamos varrat T-varrat Elektróda kiválasztása Az elektróda átmérőjét a munkadarab vastagsága, a hegesztési pozíció, a varrat típusa, a hegesztési réteg stb. alapján kell megválasztani. További információk az elektróda csomagolásán olvashatók. A jó minőségű hegesztés érdekében mindig szárítsa ki vagy tárolja száraz helyen az elektródát. Így elkerülheti hidrogén jelenlétét a hegesztés során, valamint gázbuborékok kialakulását és a hidegrepedést. A hegesztés során az ív ne legyen túl hosszú, ezáltal megelőzheti a következő jelenségeket: instabil égés, fröcskölés, minimális behatolás, beégés, gázbuborékok kialakulása stb. Ha az ív túl rövid, az elektróda odaragadhat a munkadarabhoz. 6 KARBANTARTÁS A rendszeres karbantartás fontos a biztonságos és megbízható működéshez. A biztonsági lemezeket csak megfelelő villanyszerelői ismeretekkel (és engedéllyel) rendelkező személyek távolíthatják el. VIGYÁZAT! A szállító minden garanciális kötelezettsége megszűnik, ha a vevő kísérletet tesz arra, hogy bármilyen hibát saját maga javítson ki a garanciális időszak alatt. bh41d1u

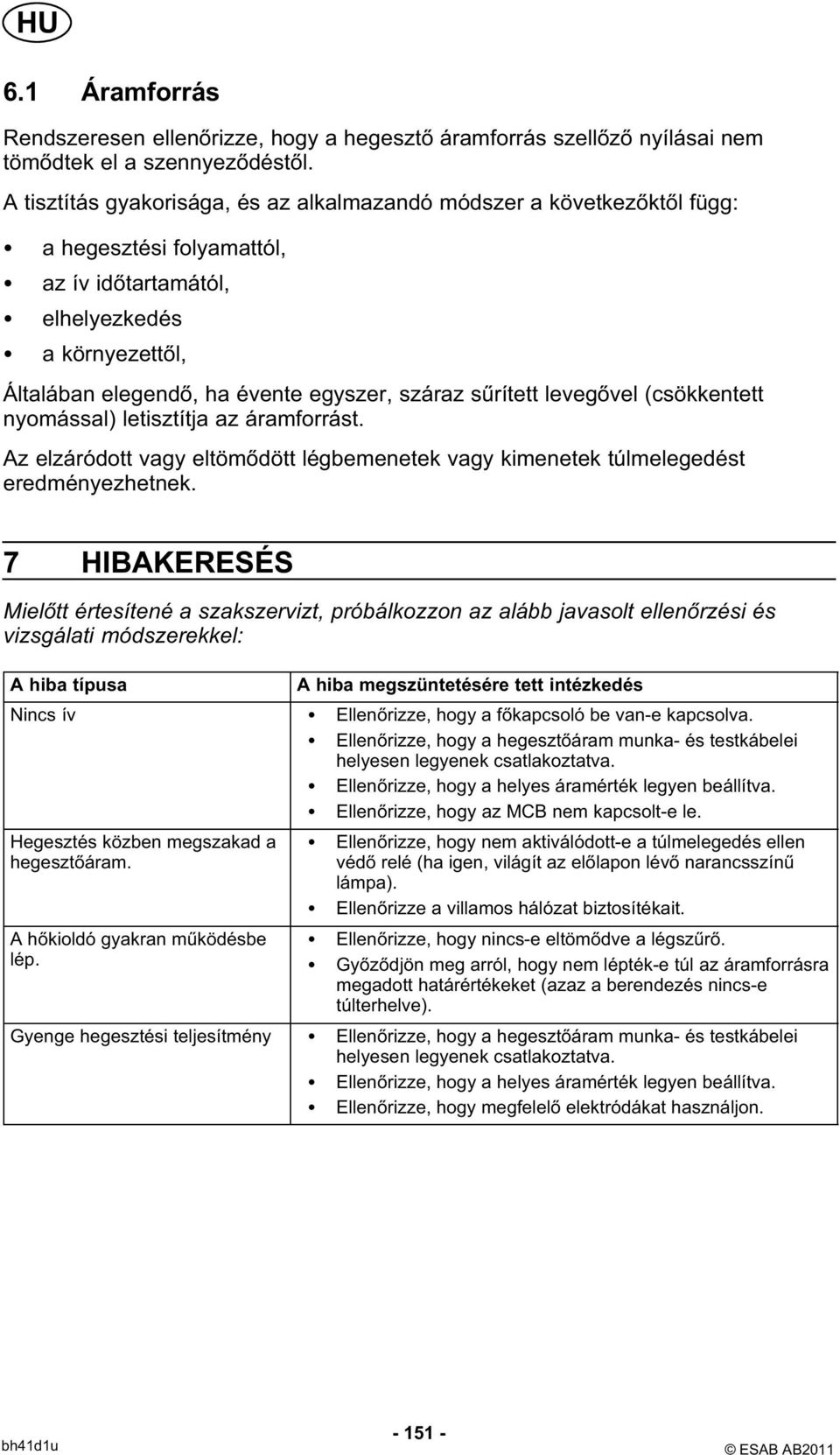

12 6.1 Áramforrás Rendszeresen ellenőrizze, hogy a hegesztő áramforrás szellőző nyílásai nem tömődtek el a szennyeződéstől. A tisztítás gyakorisága, és az alkalmazandó módszer a következőktől függ: HU a hegesztési folyamattól, az ív időtartamától, elhelyezkedés a környezettől, Általában elegendő, ha évente egyszer, száraz sűrített levegővel (csökkentett nyomással) letisztítja az áramforrást. Az elzáródott vagy eltömődött légbemenetek vagy kimenetek túlmelegedést eredményezhetnek. 7 HIBAKERESÉS Mielőtt értesítené a szakszervizt, próbálkozzon az alább javasolt ellenőrzési és vizsgálati módszerekkel: A hiba típusa A hiba megszüntetésére tett intézkedés Nincs ív Ellenőrizze, hogy a főkapcsoló be van-e kapcsolva. Ellenőrizze, hogy a hegesztőáram munka- és testkábelei helyesen legyenek csatlakoztatva. Ellenőrizze, hogy a helyes áramérték legyen beállítva. Ellenőrizze, hogy az MCB nem kapcsolt-e le. Hegesztés közben megszakad a hegesztőáram. Ellenőrizze, hogy nem aktiválódott-e a túlmelegedés ellen védő relé (ha igen, világít az előlapon lévő narancsszínű lámpa). Ellenőrizze a villamos hálózat biztosítékait. A hőkioldó gyakran működésbe lép. Ellenőrizze, hogy nincs-e eltömődve a légszűrő. Győződjön meg arról, hogy nem lépték-e túl az áramforrásra megadott határértékeket (azaz a berendezés nincs-e túlterhelve). Gyenge hegesztési teljesítmény Ellenőrizze, hogy a hegesztőáram munka- és testkábelei helyesen legyenek csatlakoztatva. Ellenőrizze, hogy a helyes áramérték legyen beállítva. Ellenőrizze, hogy megfelelő elektródákat használjon. bh41d1u

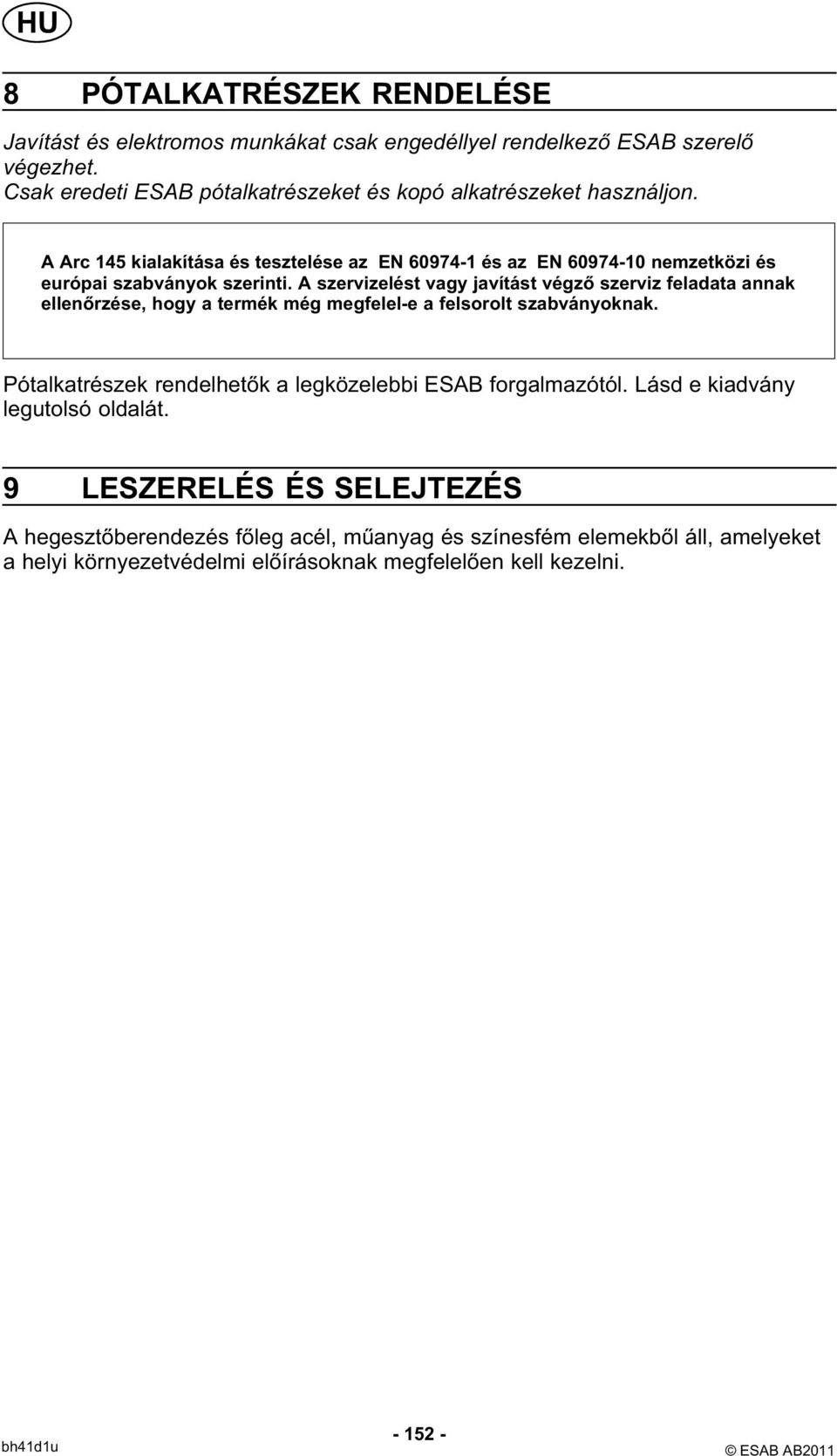

13 HU 8 PÓTALKATRÉSZEK RENDELÉSE Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerelő végezhet. Csak eredeti ESAB pótalkatrészeket és kopó alkatrészeket használjon. A Arc 145 kialakítása és tesztelése az EN és az EN nemzetközi és európai szabványok szerinti. A szervizelést vagy javítást végző szerviz feladata annak ellenőrzése, hogy a termék még megfelel-e a felsorolt szabványoknak. Pótalkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát. 9 LESZERELÉS ÉS SELEJTEZÉS A hegesztőberendezés főleg acél, műanyag és színesfém elemekből áll, amelyeket a helyi környezetvédelmi előírásoknak megfelelően kell kezelni. bh41d1u

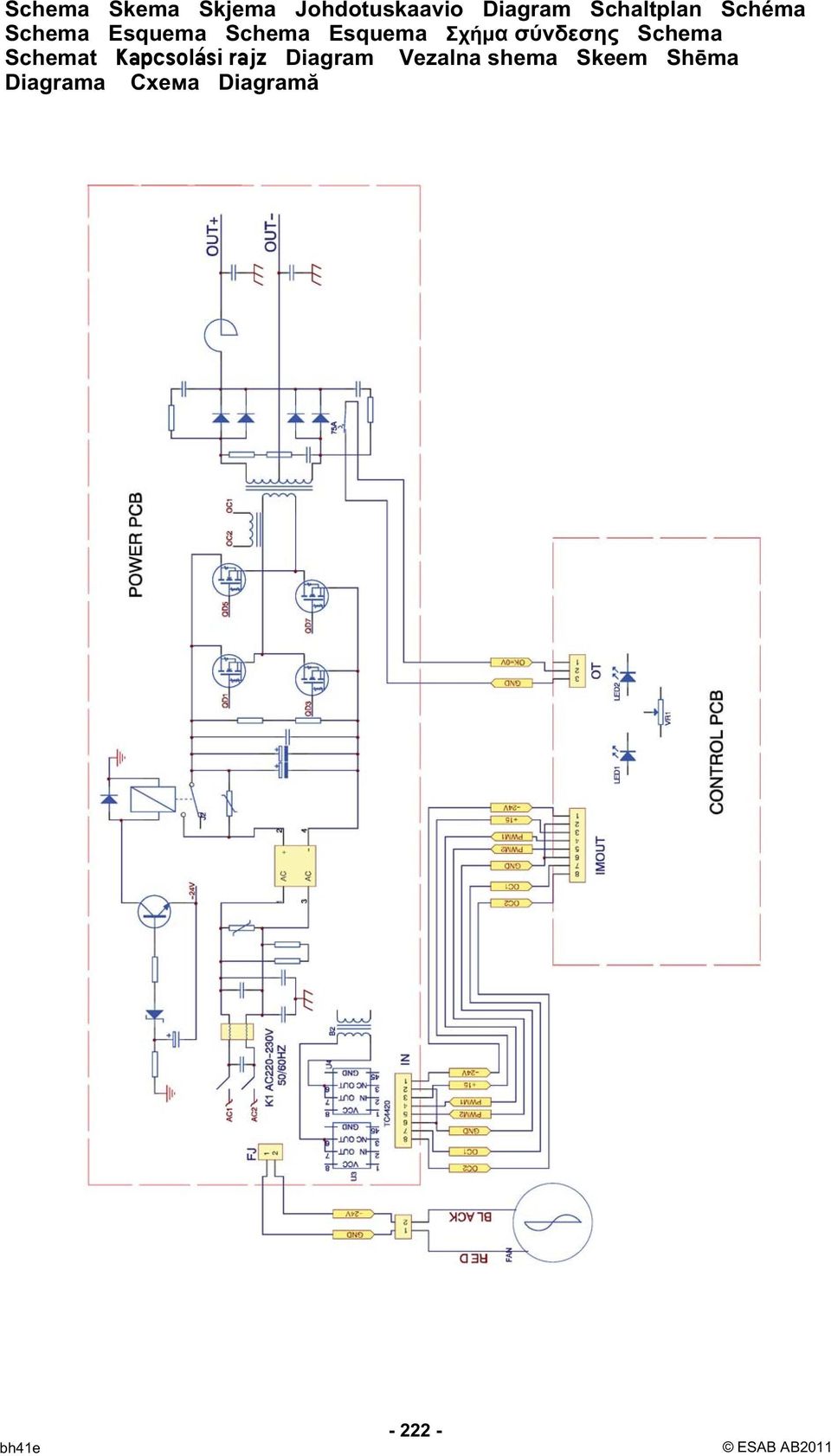

14 Schema Skema Skjema Johdotuskaavio Diagram Schaltplan Schéma Schema Esquema Schema Esquema Σχήμα σύνδεσης Schema Schemat Kapcsolási rajz Diagram Vezalna shema Skeem Shēma Diagrama Схема Diagramă ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ bh41e

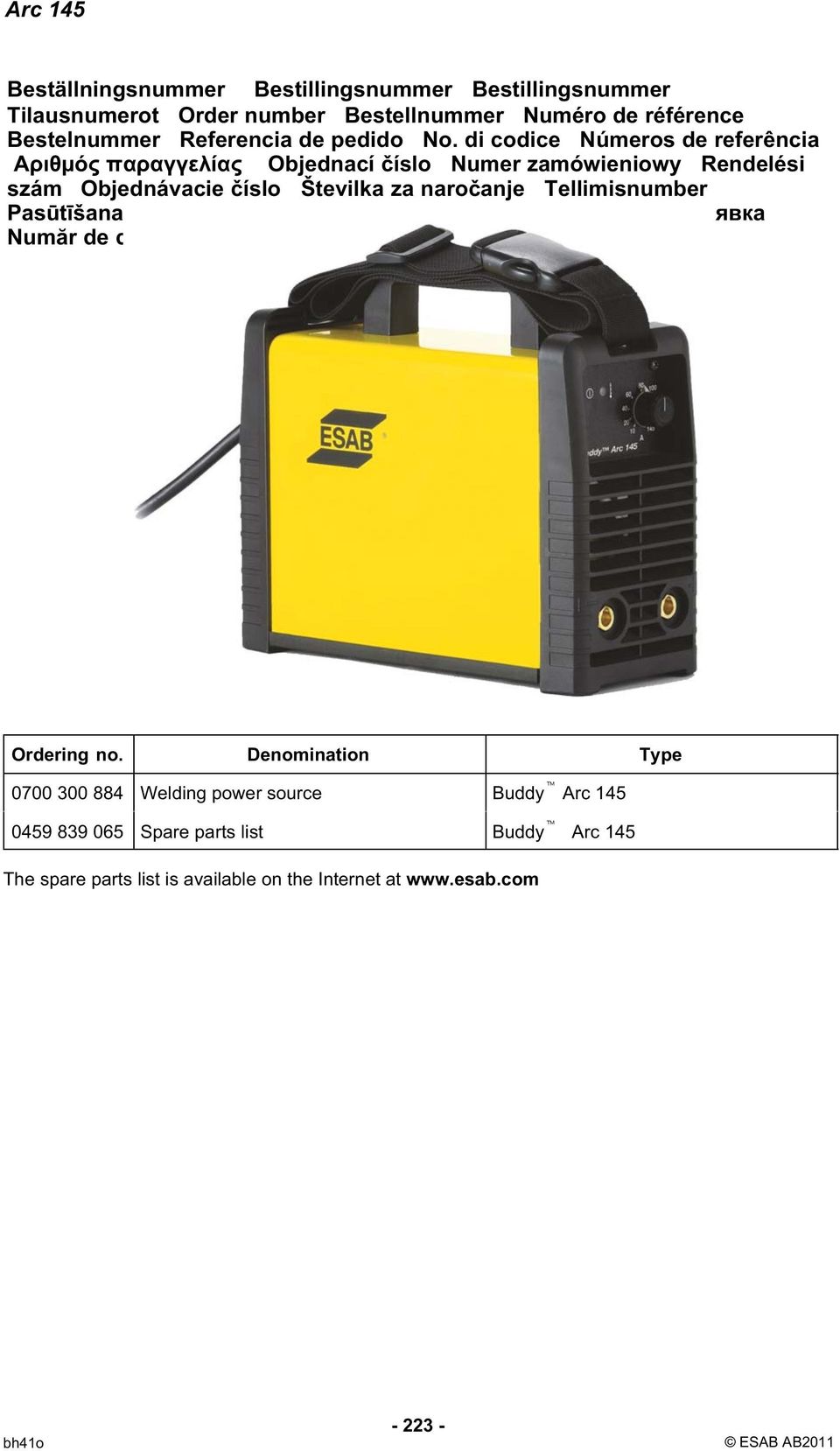

15 Arc 145 Beställningsnummer Bestillingsnummer Bestillingsnummer Tilausnumerot Order number Bestellnummer Numéro de référence Bestelnummer Referencia de pedido No. di codice Números de referência Αριθμός παραγγελίας Objednací číslo Numer zamówieniowy Rendelési szám Objednávacie číslo Številka za naročanje Tellimisnumber Pasūtīšanas numurs Užsakymo numeris Каталожен номер за заявка Număr de catalog ΑΡΙΘΜΌΣ ΠΑΡΑΓΓΕΛIΑΣ Ordering no. Denomination Type Welding power source Buddy Arc Spare parts list Buddy Arc 145 The spare parts list is available on the Internet at bh41o

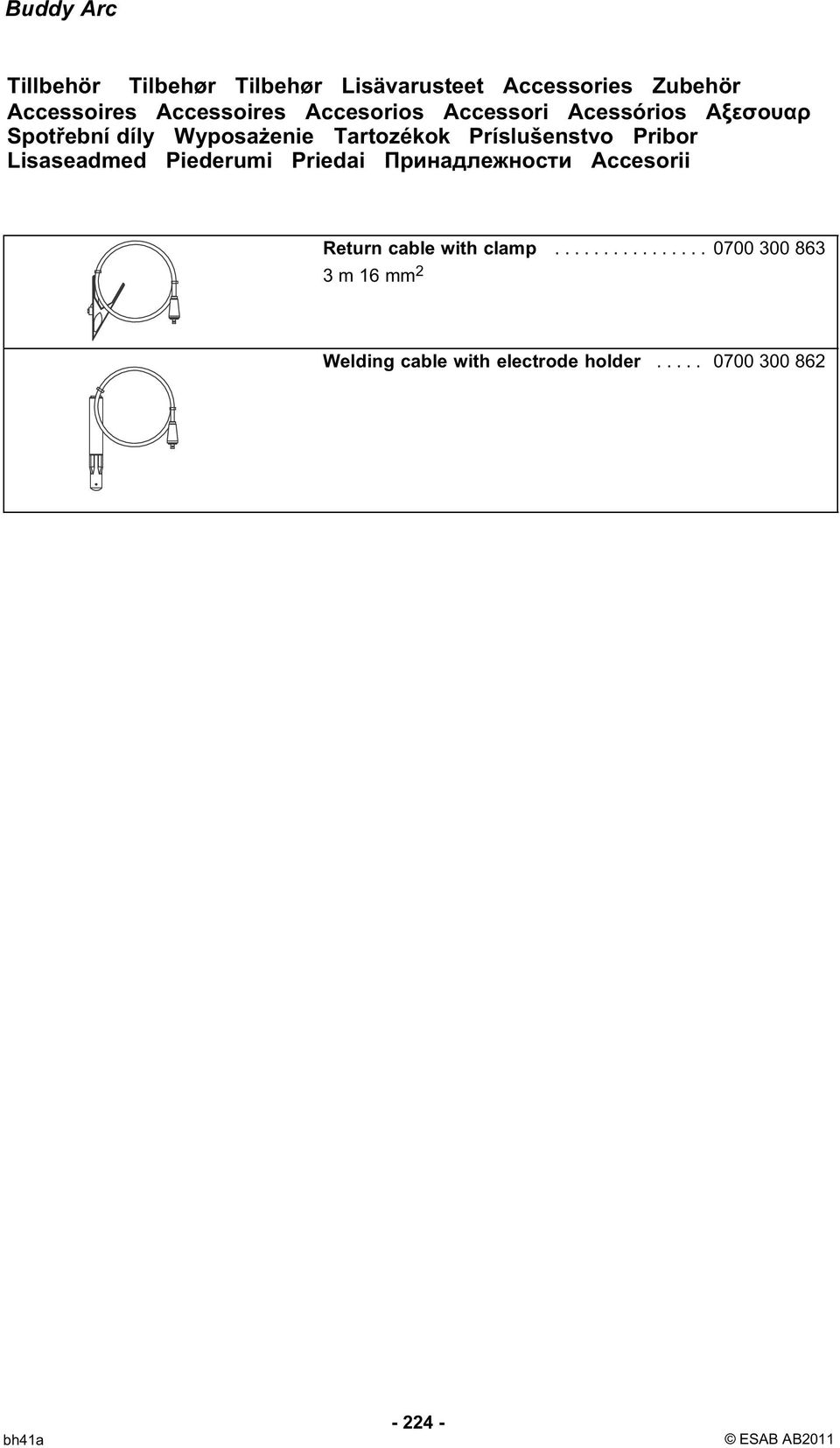

16 Buddy Arc Tillbehör Tilbehør Tilbehør Lisävarusteet Accessories Zubehör Accessoires Accessoires Accesorios Accessori Acessórios Aξεσουαρ Spotřební díly Wyposażenie Tartozékok Príslušenstvo Pribor Lisaseadmed Piederumi Priedai Принадлежности Accesorii ΑΞΕΣΟΥΑΡ WYPOSAŻENIE Return cable with clamp m 16 mm 2 Welding cable with electrode holder bh41a
